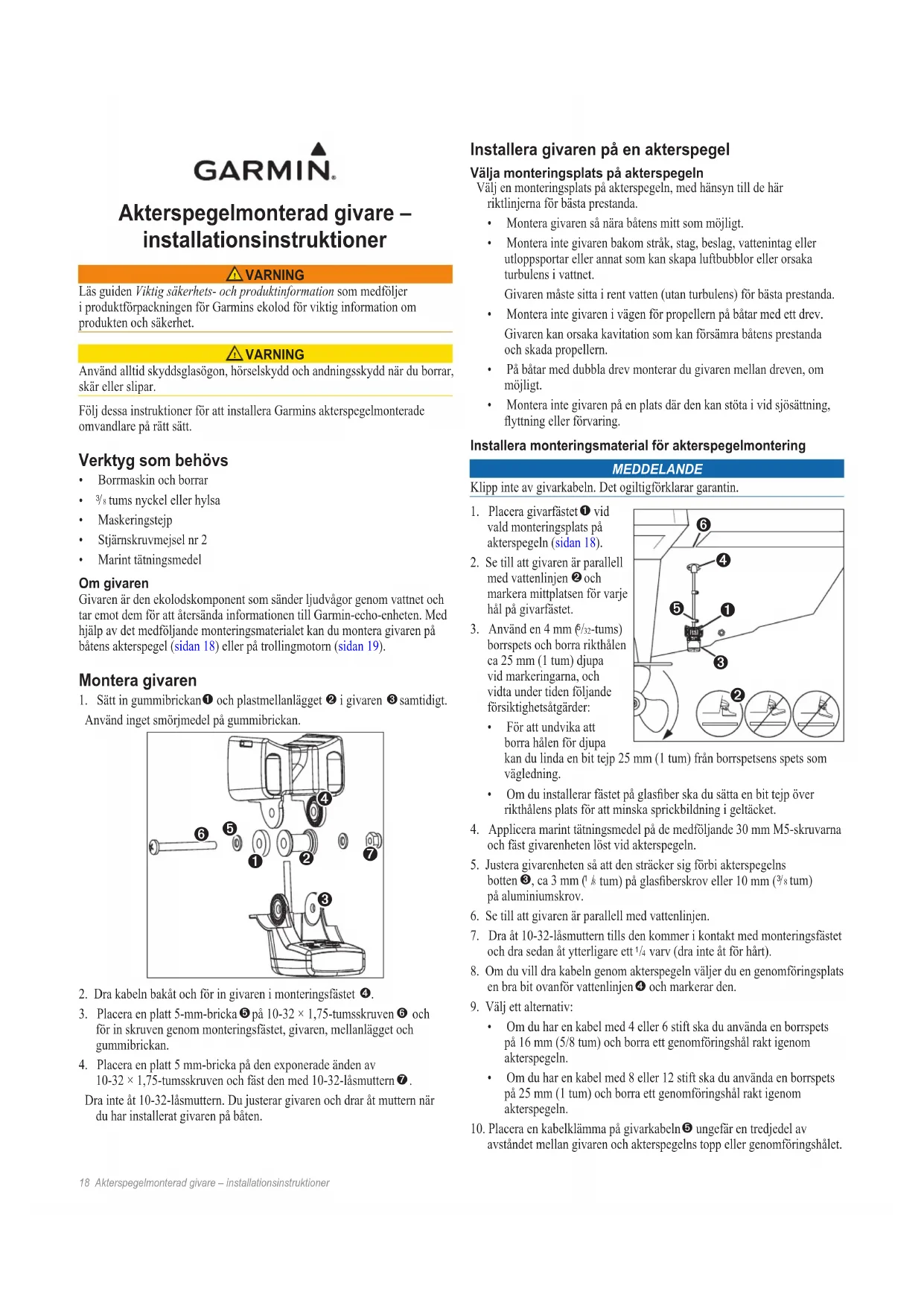

BRUKSANVISNING Dual Beam GARMIN

Teste installeringen av svingeren på akterspeilet

MERKNAD

Läs guiden Viktig säkerhets- och produktinformation som medföljer i produktförpackningen för Garmins ekolod för viktig information om produkten och säkerhet.

! WARNING

Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar.

Följ dessa instruktioner för att installera Garmins akterspegelmonterade omvandlare på rätt sätt.

Verktyg som behövs

• Borrmaskin och borrar
• 38 tums nyckel eller hylsa
- Maskeringstejp
• Stjärnskruvmejsel nr 2
• Marint tätningsmedel

Om givaren

Givaren är den ekolodskomponent som sänder ljudvägor genom vattnet och tar emot dem för att återsända informationen till Garmin-echo-enheten. Med hjälp av det medföljande monteringsmaterialet kan du montera givaren på båtens akterspegel (sidan 18) eller på trollingmotorn (sidan 19).

Montera givaren

1. Sätt in gummibrickan ① och plastmellanlägget ② i givaren ③ samtidigt. Använd inget smörjmedel på gummibrickan.

1. Dra kabeln bakåt och för in givaren i monteringsfästet ④.
2. Placera en platt 5-mm-bricka ⑤ på 10-32 × 1,75-tumsskruven ⑥ och för in skruven genom monteringsfästet, givaren, mellanlägget och gummibrickan.
3. Placera en platt 5 mm-bricka på den exponerade änden av 10-32 × 1,75-tumsskruven och fäst den med 10-32-låsmuttern ⑦.

Dra inte åt 10-32-låsmuttern. Du justerar givaren och drar åt muttern när du har installerat givaren på båten.

Installera givaren på en akterspegel

Välja monteringsplats på akterspegeln

Välj en monteringsplats på akterspegeln, med hänsyn till de här riktlinjerna för bästa prestanda.

• Montera givaren så nära båtens mitt som möjligt.
- Montera inte givaren bakom stråk, stag, beslag, vattenintag eller utloppsportar eller annat som kan skapa luftbubblor eller orsaka turbulens i vattnet.

Givaren måste sitta i rent vatten (utan turbulens) för bästa prestanda.

• Montera inte givaren i vägen för propellern på båtar med ett drev. Givaren kan orsaka kavitation som kan försämra båtens prestanda och skada propellern.
• På båtar med dubbla drev monterar du givaren mellan dreven, om möjligt.
• Montera inte givaren på en plats där den kan stöta i vid sjösättning, flyttning eller förvaring.

Installera monteringsmaterial för akterspegelmontering

MEDDELANDE

Klipp inte av givarkabeln. Det ogiltigförklarar garantin.

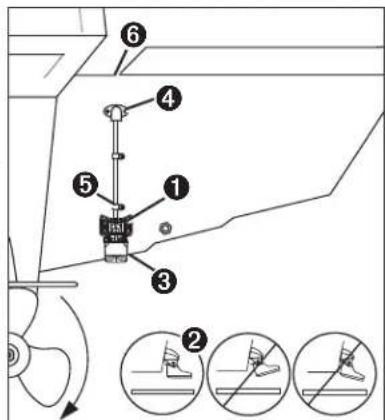

1. Placera givarfästet ① vid vald monteringsplats på akterspegeln (sidan 18).
2. Se till att givaren är parallell med vattenlinjen ② och markera mittplatsen för varje hål på givarfästet.
3. Använd en 4 mm ( /_32 -tums) borrspets och borra rikthålen ca 25 mm (1 tum) djupa vid markeringarna, och vidta under tiden följande försiktighetsåtgärder:

• För att undvika att borra hålen för djupa

kan du linda en bit tejp 25 mm (1 tum) från borrspetsens spets som vägledning.
- Om du installerar fästet på glasfiber ska du sätta en bit tejp över rikthålens plats för att minska sprickbildning i geltäcket.

1. Applicera marint tätningsmedel på de medföljande 30 mm M5-skruvarna och fäst givarenheten löst vid akterspegeln.

2. Justera givarenheten så att den sträcker sig förbi akterspegelns botten Ⓑ, ca 3 mm (1/8 tum) på glasfiberskrov eller 10 mm (3/8 tum) på aluminiumskrov.

3. Se till att givaren är parallell med vattenlinjen.
4. Dra åt 10-32-låsmuttern tills den kommer i kontakt med monteringsfästet och dra sedan åt ytterligare ett ^1/4 varv (dra inte åt för hårt).

5. Om du vill dra kabeln genom akterspegeln väljer du en genomföringsplats en bra bit ovanför vattenlinjen ④ och markerar den.

6. Välj ett alternativ:

7. Om du har en kabel med 4 eller 6 stift ska du använda en borrspets på 16 mm (5/8 tum) och borra ett genomföringshål rakt igenom akterspegeln.

8. Om du har en kabel med 8 eller 12 stift ska du använda en borrspets på 25 mm (1 tum) och borra ett genomföringshål rakt igenom akterspegeln.

9. Placera en kabelklämma på givarkabeln ⑤ ungefär en tredjedel av avständet mellan givaren och akterspegelns topp eller genomföringshålet.

1. Markera platsen för kabelklämmans rikthål och använd en 3,2-mm (1/8-tums) borrspets för att borra ett rikthål som är ca 10 mm (3/8 tum) djupt.
2. Applicera marint tätningsmedel på den medföljande 12 mm M4-skruven och fäst kabelklämman vid akterspegeln.
3. Upprepa stegen 10–12 för att montera den andra kabelklämman på ungefär en tredjedel av avständet mellan givaren och akterspegelns topp eller genomföringshålet.

4. Dra givarkabeln till ekolodet.

5. Om du leder kabeln genom ett genomföringshål matar du den genom hålet du borrade i steg 8 och monterar kabelingångsskyddet (sidan 19).

6. Om du inte leder kabeln genom ett genomföringshål leder du den uppåt över akterspegelns topp ⑥.

Undvik att leda kabeln nära elkablar eller annat som kan orsaka elektriska störningar.

Installera kabelingångsskydd

Om du har lett kabeln genom akterspegeln efter installation av givaren ska du installera kabelingångsskyddet för att undvika att båten tar in vatten.

1. Placera kabelingångsskyddet ① över hålet och kabeln, med öppningen riktad nedåt, och markera de båda rikthålens plats.
2. Ta bort kabelingångsskyddet och använd en 3,2 mm (1/s-tums) borrspets för att borra rikthål som är ca 10 mm (3/s tum) djupa.
3. Fyll genomföringshålet med marint tätningsmedel så att det täcker kabeln helt och så att finns extra tätningsmedel runt hålet och kabeln.
4. Placera kabelingångsskyddet över hålet och kabeln med öppningen riktad nedåt.
5. Applicera marint tätningsmedel på de medföljande 12 mm M4-skruvarna och fäst kabelingångsskyddet vid akterspegeln.
6. Torka av överflödigt marint tätningsmedel.

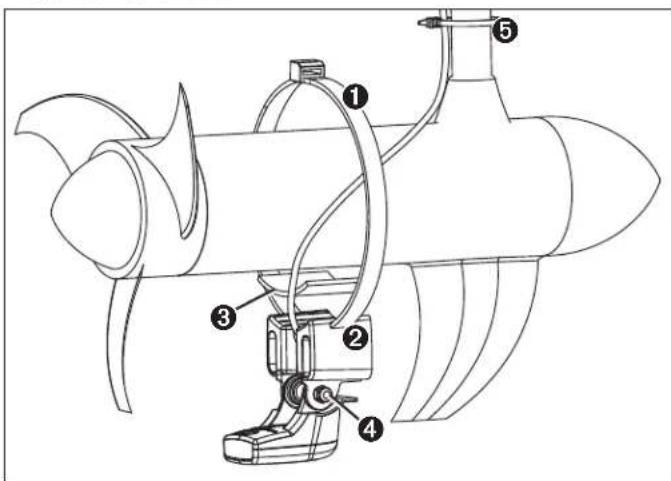

Installera givaren på en trollingmotor

MEDDELANDE

Klipp inte av givarkabeln. Det ogiltigförklarar garantin.

1. För det 50 cm (20 tum) långa kabelbandet ^① genom skåran på givarfästet ^② med bandets räfflor riktade uppåt tills lika långa ändar sticker ut från fästets båda sidor.

Vid användning i kalla vatten eller områden med grovt timmer eller skräp ska du använda en 4–5 tum lång skruvhjulsklämma i metall (ingår ej) i stället för ett kabelband.

1. Placera monteringspackningen Ⓞ på givarfästets runda överdel.
2. Placera givarfästet mot trollingmotorns hus, med givaren riktad bort från propellern.
3. Fäst det 50 cm (20 tum) långa kabelbandet runt trollingmotorns hus, men dra inte åt kabelbandet helt.
4. Passa in packningen mellan givarfästet och trollingmotorns hus och dra åt kabelbandet.

Kapa överflödigt kabelband vid behov.

1. Placera givaren så att den är parallell med botten när den används, dra åt 10-32-låsmuttern 4 tills den vidrör monteringsfästet och dra åt ytterligare 1/4 varv (dra inte åt för hårt).
2. Använd de medföljande 14 cm (5 ^1/2 tum) långa kabelbanden ⑤ för att fästa givarkabeln vid motoraxeln.

Du kan vid behov fylla den framåtriktade delen (utom kabelbandsfickan) på givarfästet med tättningsmedel för att undvika att skräp ansamlas där.

1. Dra givarkabeln till ekolodets installationsplats och vidta samtidigt följande försiktighetsåtgärder.

2. Undvik att leda kabeln nära elkablar eller annat som kan orsaka elektriska störningar.

3. Se till att kabeln inte kommer i kläm när trollingmotorn fälls ut och dras in.

Testa installationen

MEDDELANDE

Lämna inte båten i vattnet under längre tid utan att först leta efter läckage.

Eftersom det krävs vatten för att överföra ekolodssignalen måste givaren vara i vattnet för att fungera på rätt sätt. Du kan inte erhålla en djup- eller avständsavläsning när den inte befinner sig i vatten. När du sjösätter båten för första gången bör du leta efter läckage kring de skruvhål som gjorts under vattenlinjen.

Testa givarinstallationen på akterspegeln

MEDDELANDE

När du justerar givarens djup måste du göra justeringarna i små steg. Om du placrar givaren för djupt kan du försämra båtens prestanda och utsätta givaren för risk att träffas av föremål under vattnet.

Testa givarinstallationen på akterspegeln i öppet vatten utan hinder. Var uppmärksam på omgivningen när du testar givaren.

1. Slå på echo-enheten när båten är i vattnet.
2. Kör båten i låg hastighet. Om echo-enheten verkar fungera som den ska ökar du hastigheten gradvis samtidigt som du observerar echo-enheten.

Om ekolodets signal plötsligt försvinner eller om bottenekot försämras kraftigt, bör du anteckna vid vilken hastighet detta inträffar.

1. Återgå till den båthastighet där signalen försvann och sväng försiktigt år båda hållen samtidigt som du observerar echo-enheten.
2. Om signalstyrkan förbättras när du svänger justerar du givaren så att den sticker ut ytterligare 3 mm (1/8 tum) under båtens akterspegel.
3. Upprepa steg 2–4 tills försämringen eliminerats.
4. Om signalen inte förbättras, flytta givaren till en annan plats på akterspegeln.
