JRX650 - Haut-parleur JENSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur 2 voies avec tweeter séparé
Marque	Jensen
Modèle	JRX650
Diamètre du haut-parleur	6,5 pouces (165 mm)
Puissance RMS	50 Watts
Puissance de crête	200 Watts
Impédance	4 Ohms
Réponse en fréquence	32 Hz - 30 kHz (-3 dB)
Fréquence de coupure	2200 Hz / 3800 Hz (woofer/tweeter)
Sensibilité	91 dB (estimation)
Profondeur de montage	84 mm (3,3 pouces)
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc nitrile
Type d'aimant	Néodyme (tweeter), aimant optimisé (woofer)
Grille de protection	Grille à maille métallique incluse
Câblage	Bornes à sertir, polarité marquée (fil rayé = négatif)
Garantie	1 an limitée (États-Unis et Canada)
Entretien	Nettoyage avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Respecter la polarité ; débrancher la batterie avant installation.
Accessoires inclus	Grilles, supports de montage, câbles

FOIRE AUX QUESTIONS - JRX650 JENSEN

Comment installer le haut-parleur Jensen JRX650 ?

Suivez les étapes du guide : débranchez la batterie, retirez l'ancien haut-parleur, positionnez le nouveau, branchez les fils en respectant la polarité (fil rayé = négatif), montez le haut-parleur et rebranchez la batterie.

Quelle est la puissance maximale supportée ?

Le JRX650 supporte 50 Watts RMS et 200 Watts en crête.

Comment brancher les fils correctement ?

Branchez le fil rayé à la borne négative (-) et le fil non rayé à la borne positive (+). Une polarité inversée dégrade la qualité sonore.

Que faire si le tweeter ne fonctionne pas ?

Le tweeter est protégé thermiquement. Si le volume est excessif, un dispositif coupe l'alimentation. Baissez le volume et attendez que le tweeter refroidisse : il se réinitialisera automatiquement.

Quelle est la garantie du produit ?

La garantie limitée est d'un an à partir de la date d'achat pour les États-Unis et le Canada. Elle couvre les défauts de matériau et de fabrication, mais pas les dommages dus à une mauvaise installation.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour essuyer la poussière. N'utilisez jamais de solvants ou produits chimiques agressifs.

Puis-je utiliser ces haut-parleurs avec un amplificateur externe ?

Oui, l'utilisation d'un amplificateur externe est recommandée pour une meilleure qualité sonore. Respectez l'impédance de 4 ohms et la puissance RMS.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Phillips n°2, d'une clé à ouverture fixe, d'une perceuse avec mèches, de dénudeurs, d'un sertisseur et d'un coupe-fil.

Quelle est la profondeur de montage ?

La profondeur de montage est de 84 mm (3,3 pouces). Vérifiez l'espace disponible avant l'installation.

Les grilles sont-elles incluses ?

Oui, des grilles à maille métallique sont incluses avec le JRX650 pour protéger les haut-parleurs.

MODE D'EMPLOI JRX650 JENSEN

Merci d'acheter ce produit de qualité Jensen! Votre nouveau système de haut-parleurs JRX est le complément ultime à votre stéreo voiture. Les hauts-parleurs JRX ont des cônes en polypropylène, de la quadriphonie en caoutchouc nitrile, des systèmes aimant optimisés et des hauts-parleurs aigu en polycarbonate avec des aimants néodymes pour une reproduction audio sans pareil et une durabilité exceptionnelle. La série JRX vous donnera le son naturel que vous avez l'habitude d'attendre d'un produit Jensen.

Le système de haut-parleurs doit être branché à votre radio voiture ou à un amplificateur en stéréo de voiture supplémentaire, recommandé pour une meilleure qualité de son. Des données techniques ainsi que des indications pour installation et des conseils sont contenus dans ce guide d'instructions.

Fonctions sur lignées

Brillant éclatant noir, anti-vibration, résonance assurée panier en acier - Des cônes de caisson de basse à polypropylène à distorsion basse pour une réponse en fréquence lisse et une plus grande résistance climatique. - De la quadriphonie en caoutchouc nitrile pour un amortissement excellent - Des araignées ventilées augmentent la manipulation de la puissance et la linéarité - Des systèmes d'aimants optimisés à laser Klippel fournissant une performance de basse exceptionnelle - Des grilles à maille métallique incluses sur certains modèles

JRX speakers

Ce guide est conçu pour fournir des informations au propriétaire, au vendeur et aux techniciens d'installation. Pour ceux qui veulent rapidement des informations sur l'installation, allez à la section Installation de ce guide. D'autres informations peuvent être trouvées en consultant la table des matières. Nous, à Jensen, avons bien travaillé pour assurer que toute l'information dans ce guide est courante. Mais, comme nous sommes toujours en train de couvrir des manières nouvelles pour améliorer notre produit, cette information est sujette aux changements sans avis.

Si après avoir lu ce guide, vous avez toujours des questions concernant le produit, veuillez prendre contact avec votre revendeur Jensen. Si vous avez besoin d'aide, vous pouvez nous appeler directement à 1-800-323-4815.

Assurez-vous que vous avez le numéro du modèle et la date d'achat lorsque vous nous appelez. Veuillez conserver soigneusement et gardez votre reçu pour usage ultérieur.

Préparation

• Débranchez le fil de la pile de la borne négative de la pile. AVERTISSEMENT: Consultez le guide du propriétaire du véhicule avant de débrancher la pile. Débrancher la pile dans certains véhicules peut exiger un code anti-vol lorsque vous rebranchez. Certains véhicules peuvent se conduire mal après le rebranchement de la pile et exiger la réinitialisation de l'ordinateur à bord chez le revendeur. Consultez votre revendeur local si vous avez des doutes.
• Vérifiez tous les règlements de sécurité dans votre guide du propriétaire du véhicule. Pour un casement sans obstacle, vérifiez et vérifiez la profondeur de montage du haut-parleur contre la profondeur disponible, ainsi que l'emplacement de la dynamique des fenêtres, les poignées de portes, et les poignées des fenêtres. - Si vous utilisez les grilles fournies, assurez-vous que l'emplacement de montage est à une distance suffisante des poignées de portes et de fenêtres.

Outils requis

Voici une liste d'outils exigés pour installation : tournevis Phillips numéro 2, clé à ouverture fixe de la pile, perceuse à main/bits assortis, outils dénudeurs, sertisseur, coupeur de fil.

Puisque certains de ces hauts-parleurs gamme pleine Jensen sont souvent utilisés comme des remplacements direct des hauts-parleurs standardisés, certaines instructions ne s'appliqueront pas. Pour des installations personnalisées, veuillez prendre contact avec un revendeur Jensen autorisé.

Premiers pas vers l'installation de base

Étape 1: Enlevez le haut-parleur existant. Étape 2: Positionnez le nouveau haut-parleur et alignez avec les trous de montage existants. Étape 3: Attachez les bornes de haut-parleur négative (-) et positive (+) (voir Figure 2). Assurez-vous que vous observez la bonne polarité lorsque vous branchez les fils (le fil rayé est négatif). Étape 4: Si vous n'utilisez pas de grilles d'usine, attachez la grille. Étape 5: Montez le haut-parleur (utilisez le matériel d'usine ou possible). Étape 6: Rebranchez la borne de pile négative.

FIGURE 1 - INSTALLATION DU PANNEAU DE PORTE

FIGURE 2 - BRANCHER LES FILS DE HAUT-PARLEUR

FIGURE 3 - INSTALLATION DE PLATINE ARRIERE

Installation

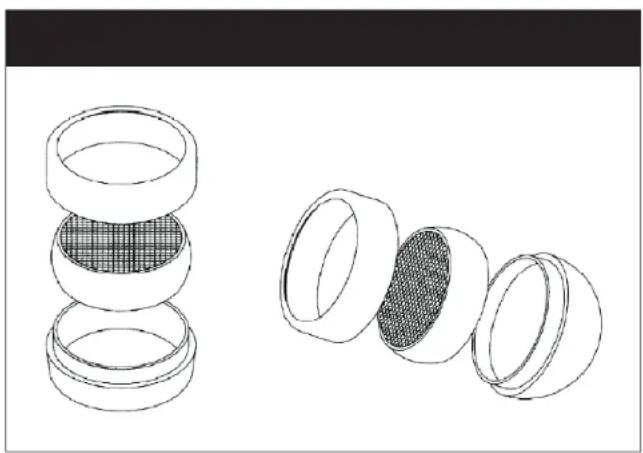

Installation du haut-parleur d'aigu pour le JRX650

Les haut-parleurs d'aigu séparés fournis avec le JRX650 ont une variété d'applications de montage. Pendant l'installation, assurez-vous que le haut-parleur d'aigu est positionné de façon à ce qu'il vise les oreilles de l'écouteur.

Les hauts parleurs JRX comprennent un dispositif dans l'aire de recouvrement du haut-parleur d'aigu pour le protéger de l'endommagement. En cas d'extreme rechauffement, ce dispositif va réduire la puissance au haut-parleur d'aigu. Si le haut-parleur d'aigu est désactivé, veuillez baisser le volume et attendre un instant. Après le refroidissement, la protection du haut-parleur d'aigu va se réinitialiser et le haut-parleur d'aigu va revenir à l'opération normale.

FIGURE 6 - CABLAGE DU HAUT-PARLEUR/HAUT-PARLEUR D'AIGU

FIGURE 5 - MONTAGE SUR AFFLEURANTFIGURE 4 - MOI

Fréquence de crossover

4200Hz 4200Hz 3800Hz 3800Hz

Manipulation de puissance

35 Watts RMS

140 Watts Peak

45 Watts RMS

180 Watts Peak

50 Watts RMS

200 Watts Peak

60 Watts RMS

240 Watts Peak

Pilote de gamme

moyenne/haut-parleur d'aigu

Sensibilité

Diamètre du caisson de basse

5"×7"6"×8"

6.5"

6'' × 9''

6.5"

Réponse fréquence

36Hz - 30kHz (-3dB) 36Hz - 30kHz (-3dB) 32Hz - 30kHz (-3dB)

Fréquence de crossover

3800Hz/5000Hz

3800Hz/5000Hz

2200Hz/3800Hz

Manipulation de puissance

70 Watts RMS

280 Watts Peak

70 Watts RMS

280 Watts Peak

100 Watts RMS

400 Watts Peak

Pilote de gamme

moyenne/haut parleur d'algu

m Haut-parleur d'igu

19mm Haut parleur d'igu super

25mm Haut parleur d'aigu

9mm Haut-parleur d'aigu super

50mm Pilote de gamme moyenne

25mm Haut parleur d'aigu

25mm Haut-parleur d'aigu

Sensibilité

Profondeur de montage

57mm (2.25")

mm (2.25")

84mm (3.3")

60mm (2.35")

Impedance

4 ohms

4 ohms

4 ohms

ohms

Garanti limité d'un an états-unis et canada

Durée du garantie : Ce garantie de Audiovox Electronics

Corporation sera effectif pour une période d'un an à partir de la date du premier achat.

Personne protégée: Ce garantie sera exécutable par le propriétaire d'origine pendant la période de garantie tant que la preuve de la date d'achat d'un vendeur autorisé est présentée chaque fois que le service de garantie est exigé.

Ce qui est couvert : À l'exception de ce qui est spécifique ci-dessous, ce garantie couvre tous les defaults en matériel et d'artisanat dans ce produit. Le suivant n'est pas couvert : dégats resulting d'un accident ; mauvaise manipulation, abus, néligence, modification du produit, mauvaise installation, voltage de ligne incorrect, déspanne non-autorisé, si les instructions fournies avec le produit n'ont pas été suivies, dégats ayant eu lieu pendant la transportation (les revindications doivent être réalisée au transporteur), tout plexiglass compris avec le produit, éliminatioin du statique de voiture ou d'autres interférences électriques, tout produit acheté en dehors des États-Unis ou Canada, ou dont le numéro de série a été effacé, modifié ou enlevé.

Comment vous pouvez obtenir du service

Acheteurs aux États-Unis : Veuillez téléphoner au Jensen Customer Service à 1-800-323-4815. Nous vous informerons du nom et de l'adresse d'une station de dépannage autorisée qui va dépanner le produit, ou nous vous aviserons d'envoyer le produit à un centre d'entretien d'usine.

Acheteurs Canadiens : Le produit doit être retourné au vendeur de qui il a été acheté et le vendeur dépannera le produit ou fera dépanner le produit. Si la transportation du produit est exigée, il doit être emballé correctement. La facture d'origine du produit doit être incluse avec le produit comme preuve du garantie.

Ce que nous payons : Nous payerons tous les coûts de travail et de matériel exigés pour dépanner le produit, mais vous devez payer tous les coûts du travail pour l'enlèvement et/ou installation du produit. Si le produit est transporté pour l'entretien garanti, vous

devez payer les frais de transportation du départ, mais Audiovox Electronics Corporation va payer la transportation du départ si le produit est retourné à une adresse à l'intérieur des États-Unis ou du Canada. Limitation des garanties implicites ou statutaires et conditions

Exclusions : La responsabilité d'Audiovox Corp est limite au dépannage ou remplacement, à notre besoin, de tout produit defectueux et ne comprendra pas des dommages accessoires ou indirects ou speciaux de n'importe qu'elle sorte. CE GARANTI EST EXCLUSIF ET AU LIEU DE TOUT OU N'IMPORTE QUEL AUTRE GARANTI EXPRIME OU IMPLIQUE Y COMPRIS SANS LIMITATIONS LES GARANTIS IMPLIQUES DE

MARCHANDABILITE ET CAPACITE POUR UN BUT PARTICULIER ET TOUT OBLIGATION, RESPONSABILITE DRIUT REVENDICATION OU REMDE EN CONTRAT OU TORT SI OU NON EMANANT DE LA NEGLIGENCE DE LA SOCIETE, ACTUELLE OU IMPLIQUEEE, AUCUNE PERSONNE OU REPRESENTANT N'EST AUTORISEE A ASSUMER DE LA PART DE LA SOCIETE TOUT AUTRE RESPONSABILITE
