XS650 - Haut-parleur JENSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial gamme complète
Marque	Jensen
Modèle	XS650
Diamètre du haut-parleur	6,5 pouces (165 mm)
Réponse en fréquence	42 Hz - 30 kHz (-3 dB)
Puissance RMS	70 Watts RMS
Puissance de crête	280 Watts Peak
Impédance	4 Ohms
Sensibilité (1W/1m)	91 dB
Matériau du cône (woofer)	Polypropylène renforcé au mica par injection
Matériau de la suspension	Caoutchouc nitrile
Type de tweeter	Dôme en soie de 20 mm
Poids de l'aimant	13 oz (environ 369 g)
Xmax (excursion linéaire)	3,4 mm
Profondeur de montage	2,05 pouces (52 mm)
Découpe de montage	5,05 pouces (128 mm)
Hauteur de la grille	1,06 pouces (27 mm)
Hauteur du tweeter	0,88 pouces (22,5 mm)
Matériau du panier	Acier noir résistant à la déformation
Fonctions spéciales	Panier en acier, araignées ventilées, système d'aimant optimisé Klippel, grilles en maille métallique incluses
Alimentation	Passif (nécessite un amplificateur ou autoradio)
Garantie	1 an (États-Unis et Canada)
Utilisation recommandée	Remplacement direct ou installation dans véhicule

FOIRE AUX QUESTIONS - XS650 JENSEN

Quelle est la puissance recommandée pour l'amplificateur ?

Le haut-parleur XS650 accepte jusqu'à 70 Watts RMS. Il est recommandé d'utiliser un amplificateur délivrant entre 30 et 70 Watts RMS par canal pour des performances optimales sans risque d'endommagement.

Comment brancher les fils du haut-parleur ?

Connectez le fil rayé (négatif) à la borne négative et le fil non rayé (positif) à la borne positive de l'autoradio ou de l'amplificateur. Respectez la polarité pour une bonne image sonore.

Puis-je utiliser ce haut-parleur dans une porte de voiture ?

Oui, mais vérifiez la profondeur de montage (52 mm) et l'espace libre pour les vitres et poignées. Utilisez les grilles fournies si nécessaire pour protéger le haut-parleur.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions des fils et la polarité. Assurez-vous que l'autoradio ou l'amplificateur est allumé et que le volume n'est pas à zéro. Testez avec une autre source sonore.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille et le dôme. N'utilisez pas de produits chimiques ou d'eau, car cela pourrait endommager les composants.

Ce haut-parleur est-il compatible avec une sortie autoradio standard ?

Oui, son impédance de 4 ohms est standard pour les autoradios. Cependant, pour de meilleures performances, un amplificateur externe est recommandé.

Les grilles sont-elles nécessaires ?

Les grilles protègent le haut-parleur des chocs et de la poussière. Si votre véhicule ne dispose pas de grilles d'usine, utilisez celles fournies dans l'emballage.

Quelle est la durée de vie typique de ce haut-parleur ?

Avec une utilisation normale, le haut-parleur peut durer plusieurs années. La garantie couvre un an contre les défauts de fabrication.

Puis-je installer ce haut-parleur à l'arrière de la voiture ?

Oui, il peut être installé à l'avant ou à l'arrière. Vérifiez que l'emplacement a la profondeur et le diamètre de découpe requis (128 mm).

Que faire en cas de distorsion sonore ?

Réduisez le volume ou augmentez la puissance de l'amplificateur si elle est insuffisante. Vérifiez que le haut-parleur n'est pas en court-circuit ou que le cône n'est pas endommagé.

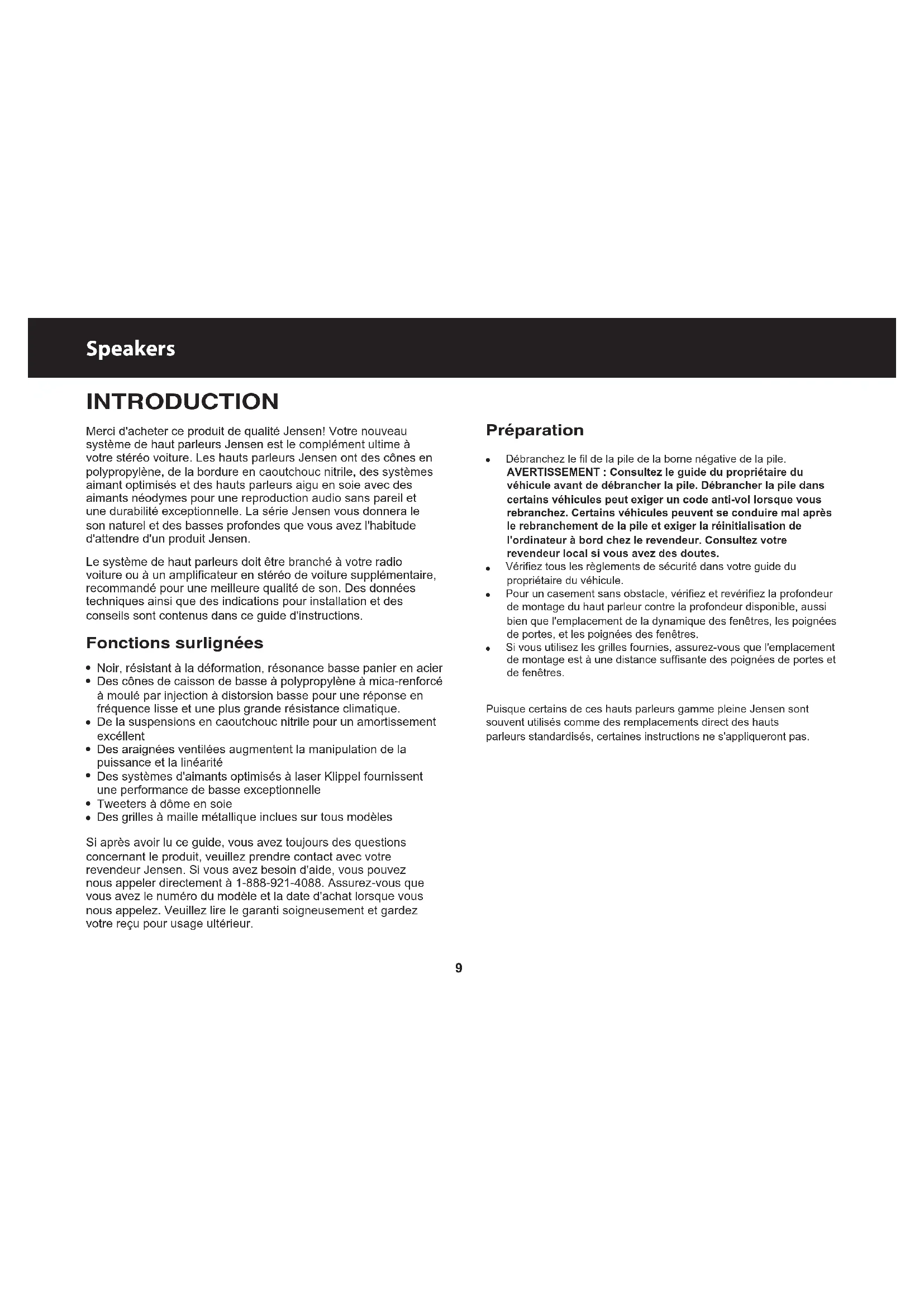

MODE D'EMPLOI XS650 JENSEN

Merci d'acheter ce produit de qualité Jensen! Votre nouveau système de haut parleurs Jensen est le complément ultime à votre stéréo voiture. Les hauts parleurs Jensen ont des cônes en polypropylène, de la bordure en caoutchouc nitrile, des systèmes aimant optimisés et des hauts parleurs aigu en soie avec des aimants néodymes pour une reproduction audio sans pareil et une durabilité exceptionnelle. La série Jensen vous donnera le son naturel et des basses profondes que vous avez l'habitude d'attendre d'un produit Jensen.

Le système de haut parleurs doit être branché à votre radio voiture ou à un amplificateur en stéréo de voiture supplémentaire, recommandé pour une meilleure qualité de son. Des données techniques ainsi que des indications pour installation et des conseils sont contenus dans ce guide d'instructions.

Fonctions surlignées

• Noir, résistant à la déformation, résonance basse panier en acier
• Des cônes de caisson de basse à polypropylène à mica-renforcé à moulé par injection à distorsion basse pour une réponse en fréquence lisse et une plus grande résistance climatique.
• De la suspensions en caoutchouc nitrile pour un amortissement excéllent
• Des araignées ventilées augmentent la manipulation de la puissance et la linéarité
• Des systèmes d'aimants optimisés à laser Klippel fournissent une performance de basse exceptionnelle
• Tweeters à dôme en soie
• Des grilles à maille métallique inclues sur tous modèles

Si après avoir lu ce guide, vous avez toujours des questions concernant le produit, veuillez prendre contact avec votre revendeur Jensen. Si vous avez besoin d'aide, vous pouvez nous appeler directement à 1-888-921-4088. Assurez-vous que vous avez le numéro du modèle et la date d'achat lorsque vous nous appelez. Veuillez lire le garanti soigneusement et gardez votre reçu pour usage ultérieur.

Préparation

Débranchez le fil de la pile de la borne négative de la pile. AVERTISSEMENT : Consultez le guide du propriétaire du véhicule avant de débrancher la pile. Débrancher la pile dans certains véhicules peut exiger un code anti-vol lorsque vous rebranchez. Certains véhicules peuvent se conduire mal après le rebranchement de la pile et exiger la réinitialisation de l'ordinateur à bord chez le revendeur. Consultez votre revendeur local si vous avez des doutes.
- Vérifiez tous les règlements de sécurité dans votre guide du propriétaire du véhicule.
Pour un casement sans obstacle, vérifiez et revérifiez la profondeur de montage du haut parleur contre la profondeur disponible, aussi bien que l'emplacement de la dynamique des fenêtres, les poignées de portes, et les poignées des fenêtres.
- Si vous utilisez les grilles fournies, assurez-vous que l'emplacement de montage est à une distance suffisante des poignées de portes et de fenêtres.

Puisque certains de ces hauts parleurs gamme pleine Jensen sont souvent utilisés comme des remplacements direct des hauts parleurs standardisés, certaines instructions ne s'appliqueront pas.

Speakers

INSTALLATION

Premiers pas vers l'installation de base

Etape 1 : Enlevez le haut parleur existant.

Etape 2 : Positionnez le nouveau haut parleur et alignez avec les trous de montage existants.

Etape 3 : Attachez les bornes de haut parleur négative (-) et positive (+) (voir Figure 2). Assurez-vous que vous observez la bonne polarité lorsque vous branchez les fils (le fil rayé est négatif).

Etape 4 : Si vous n'utilisez pas de grilles d'usine, attachez la grille.

Etape 5 : Montez le haut parleur (utilisez le matériel d'usine où possible).

Etape 6 : Rebranchez la borne de pile négative.

FIGURE 2 - BRANCHER LES FILS DE HAUT PARLEUR

Grille Haut Parleur Panneau de Portea

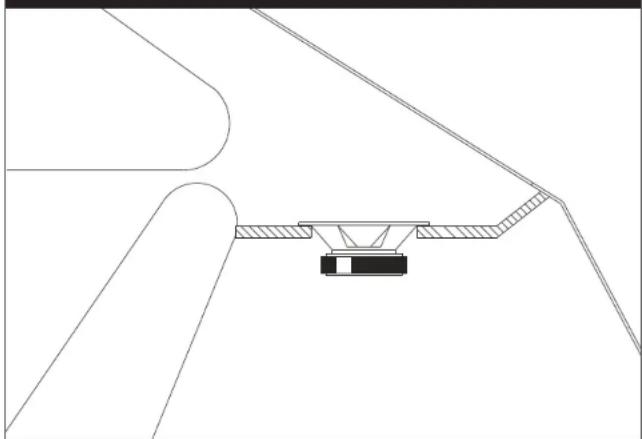

FIGURE 3 - INSTALLATION DE PLATINE ARRIERE

	XS525	XS650	XS5768	XS6090
Diamètre du caisson de basse Réponse fréquence	5.25"	6.5"	5"x7" / 6"x8"	6"x9"
	45Hz - 35kHz (-3dB)	42Hz - 30kHz (-3dB)	42Hz - 30kHz (-3dB)	32Hz - 35kHz (-3dB)
Manipulation de puissance	60 Watts RMS	70 Watts RMS	70 Watts RMS	100 Watts RMS
	240 Watts Peak	280 Watts Peak	280 Watts Peak	400 Watts Peak
Matière de Woofer	Polypropylène Mica-renforcé à Moulé par	Polypropylène Mica-renforcé à Moulé par	Polypropylène Mica-renforcé à Moulé par	Polypropylène Mica-renforcé à Moulé par Injection Caoutchouc
Matière de Suspensions Haut Parleur d'aigu	Injection Caoutchouc Nitrile	Injection Caoutchouc Nitrile	Injection Caoutchouc Nitrile	Nitrile
	20mm Tweeter à dôme sole	25mm Tweeter à dôme sole	25mm Tweeter à dôme sole	25mm Tweeter à dôme sole
				13mm Tweeter à dôme sole
Sensibilité (1W/1m)	90dB	91dB	92dB	super 91dB
Poids de l'Almant	10 oz	13 oz	13 oz	20 oz
Xmax (mm)	3.0mm	3.4mm	3.4mm	4.5mm
Impedance	4 Ohm	4 Ohm	4 Ohm	4 Ohm
Profondeur de montage	2.0" (51.5mm)	2.05" (52mm)	2.20" (56mm)	3.35" (85mm)
Découpe de montage Hauteur des grilles	4.45" (113mm)	5.05" (128mm)	5.05" x 7.1" (128 x 181mm)	5.9" x 8.58" (150 x 218mm)
	0.87" (22mm)	1.06" (27mm)	1.0" (25.5mm)	1.15" (29mm)
Hauteur des Tweeter	0.67" (17mm)	0.88" (22.5mm)	0.65" (16.5mm)	0.45" (11mm)

Speakers

GARANTI

Garanti limité d'un an Etats-Unis et Canada

Durée du garanti : Ce garanti de Dual Electronics Corporation sera effectif pour une période d'un an à partir de la date du premier achat.

Personne protégée : Ce garanti sera exécutable par le propriétaire d'origine pendant la période de garanti tant que la preuve de la date d'achat d'un vendeur autorisé est présenté chaque fois que le service de garanti est exigé.

Ce qui est couvert : A l'exception de ce qui est spécifié ci-dessous, ce garanti couvre tous les défauts en matériel et d'artisanat dans ce produit. Le suivant n'est pas couvert : dégâts résultant d'un accident ; mauvaise manipulation, abus, négligence, modification du produit, mauvaise installation, voltage de ligne incorrect, dépannage non-autorisé, si les instructions fournies avec le produit n'ont pas été suivies, dégâts ayant eu lieu pendant la transportation (les revendications doivent être présenté au transporteur), tout plexiglass compris avec le produit, éliminatioin du statique de voiture ou d'autres interférences électriques, tout produit acheté en dehors des Etats-Unis ou Canada, ou dont le numéro de série a été effacé, modifié ou enlevé.

Comment vous pouvez obtenir du service

Acheteurs aux États-Unis : Veuillez téléphoner au Jensen Customer Service à 1-888-921-4088. Nous vous informerons du nom et de l'adresse d'une station de dépannage autorisée qui va dépanner le produit, ou nous vous aviserons d'envoyer le produit à un centre d'entretien d'usine.

Acheteurs Canadiens : Le produit doit être retourné au vendeur de qui il a été acheté et le vendeur dépannera le produit ou fera dépanner le produit. Si la transportation du produit est exigée, il doit être emballé correctement. La facture d'origine du produit doit être inclus avec le produit comme preuve du garanti.

Ce que nous payons : Nous payerons tous les coûts de travail et de matériel exigés pour dépanner le produit, mais vous devez payer tous les coûts du travail pour l'enlèvement et/ou installation du produit. Si le produit est transporté pour l'entretien garanti, vous

devez payer les frais de transportation du départ, mais Dual Electronics Corporation va payer la transportation du retour si le produit est retourné à un adresse à l'intérieur des Etats-Unis ou du Canada. Limitation des garantis impliqués ou statutaire et conditions

Exclusions : La responsabilité d'Dual Corp est limité au dépannage ou remplacement, à notre choix, de tout produit défectueux et ne comprendra pas des dommages accessoires ou indirects ou spéciaux de n'importe quelle sorte. CE GARANTI EST EXCLUSIF ET AU LIEU DE TOUT OU N'IMPORTE QUEL AUTRE GARANTI EXPRIME OU IMPLIQUE Y COMPRIS SANS LIMITATIONS LES GARANTIS IMPLIQUES DE MARCHANDABILITE ET CAPACITE POUR UN BUT PARTICULIER ET TOUT OBLIGATION, RESPONSABILITE DRIUT REVENDICATION OU REMEDE EN CONTRAT OU TORT SI OU NON EMANANT DE LA NEGLIGENCE DE LA SOCIETE, ACTUELLE OU IMPLIQUEE, AUCUNE PERSONNE OU REPRESENTANT N'EST AUTORISEE AASSUMER DE LA PART DE LA SOCIETE TOUT AUTRE RESPONSABILITE RELATIVEMENT A LA VENTE DE CE PRODUIT. EN AUCUN CAS LA SOCIETE SERA RESPONSABLE POUR DES DOMMAGES ACCESSOIRES OU INDIRECTS.

Speakers

JENSEN®
