MODE D'EMPLOI AK864L Air King

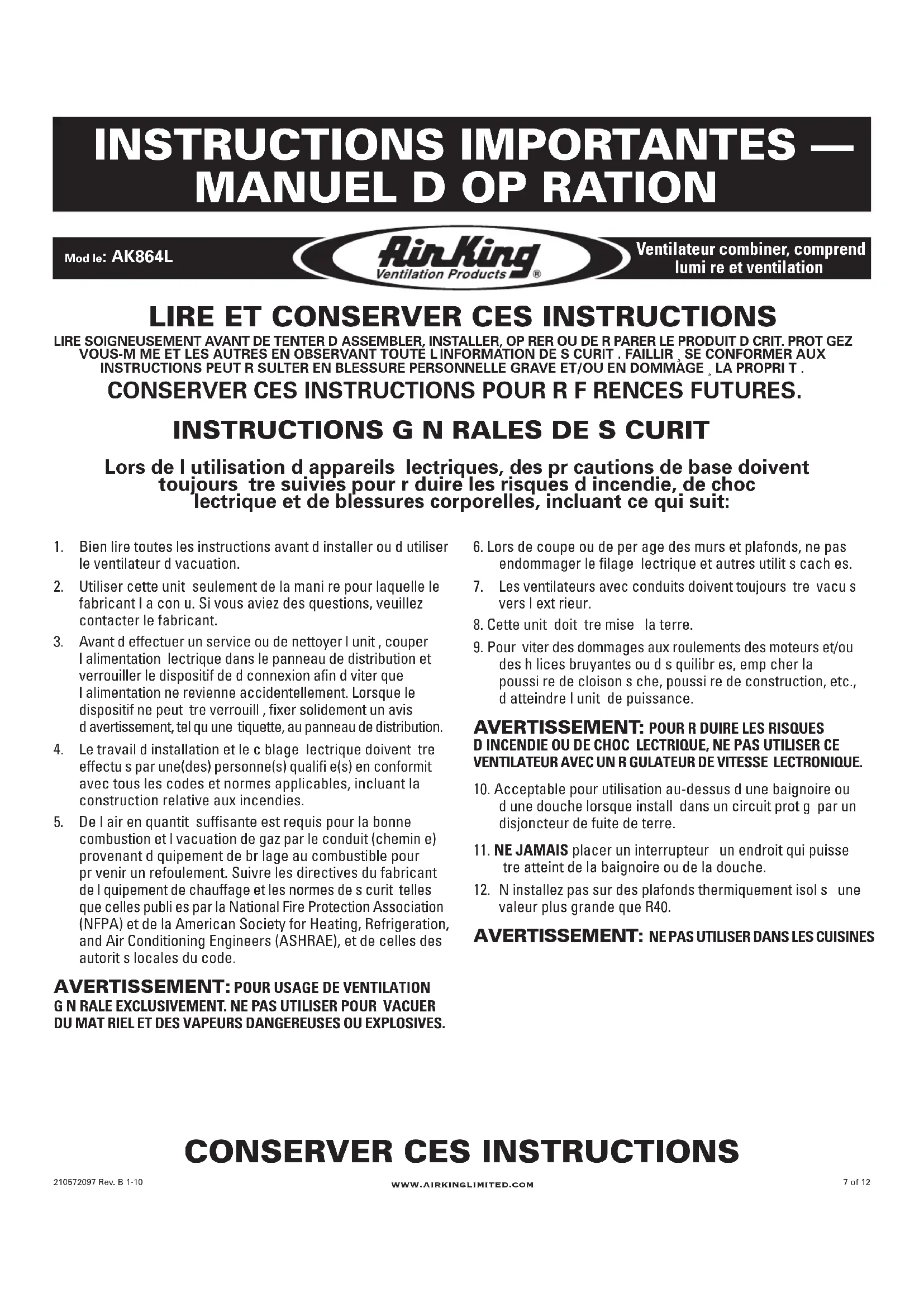

1. Bien lire toutes les instructions avant d installer ou d utiliser
le ventilateur d vacuation.
2. Utiliser cette unit seulement de la mani re pour laquelle le
fabricant l a con u. Si vous aviez des questions, veuillezcontacter le fabricant.
3. Avant d effectuer un service ou de nettoyer l unit , couper
l alimentation lectrique dans le panneau de distribution etverrouiller le dispositif de d connexion afin d viter quel alimentation ne revienne accidentellement. Lorsque ledispositif ne peut tre verrouill , fixer solidement un avisd avertissement, tel qu une tiquette, au panneau de distribution.
4. Le travail d installation et le c blage lectrique doivent tre
effectu s par une(des) personne(s) qualifi e(s) en conformitavec tous les codes et normes applicables, incluant laconstruction relative aux incendies.
5. De l air en quantit suffisante est requis pour la bonne
combustion et l vacuation de gaz par le conduit (chemin e)provenant d quipement de br lage au combustible pourpr venir un refoulement. Suivre les directives du fabricantde l quipement de chauffage et les normes de s curit tellesque celles publi es par la National Fire Protection Association(NFPA) et de la American Society for Heating, Refrigeration,and Air Conditioning Engineers (ASHRAE), et de celles desautorit s locales du code.
AVERTISSEMENT: POUR USAGE DE VENTILATION
CONSERVER CES INSTRUCTIONS
6. Lors de coupe ou de per age des murs et plafonds, ne pas
endommager le filage lectrique et autres utilit s cach es.
7. Les ventilateurs avec conduits doivent toujours tre vacu s
vers l ext rieur.8. Cette unit doit tre mise la terre.9. Pour viter des dommages aux roulements des moteurs et/ou des h lices bruyantes ou d s quilibr es, emp cher la poussi re de cloison s che, poussi re de construction, etc., d atteindre l unit de puissance.
AVERTISSEMENT: POUR R DUIRE LES RISQUES
D INCENDIE OU DE CHOC LECTRIQUE, NE PAS UTILISER CEVENTILATEUR AVEC UN R GULATEUR DE VITESSE LECTRONIQUE.10. Acceptable pour utilisation au-dessus d une baignoire ou d une douche lorsque install dans un circuit prot g par un disjoncteur de fuite de terre.11. NE JAMAIS placer un interrupteur un endroit qui puissetre atteint de la baignoire ou de la douche.
12. N installez pas sur des plafonds thermiquement isol s une
valeur plus grande que R40.
AVERTISSEMENT: NE PAS UTILISER DANS LES CUISINES
7 of 12sur la solive l aide des onglets demontage o entre les 40,6cm (16po)au centre des solives en utilisant les4 traverses de montages fournies.
5. S lectionner l alv ole d fon able la
mieux appropri e et l enlever l aide d un tournevis lame plate (Figure 3).
Nouvelle construction 1a. Installation du guide de montage: installer les guides sur le ch ssis et positionner le ch ssis pr s de la solive avec la plaque de transition effleurement avec le c t inf rieur de la solive. Fixer les extr mit s des guides avec des vis ou desclous (non-compris) aux solives et glisser le ch ssis saposition finale (Figure 4). 1b. Installation des onglets de montage: positionner le ventilateur pour que les onglets reposent plat contre la solive avec la plaque de transition effleurement avec le c t inf rieur de la solive. Fixer en place l aide de quatre vis ou clous (non-compris) pour assurer une bonne installation (Figure 5).
Construction Existante 1a. Installation des Traverses de Montage: placer le ch ssis en position entre les solives et tracer un contour sur le mat riau du plafond (Figure 6). Mettre le ch ssis de c t et d couper l ouverture, en prenant soin de ne pas couper ou endommager des c bles lectriques dissimul s ou autres utilit s. Installer les traverses sur le ch ssis et positionner le ch ssis dans le trou perc pr c demment afin qu il soit effleurement avec le plafond fini. Fixer les extr mit s des traverses aux solives (Figure 4).
Pr paration du Ventilateur d vacuation1. Sortir le ventilateur de sa boite et confirmer que toutes lespi ces sont pr sentes. En plus du ventilateur d vacuationvous devriez avoir:1 - Grille avec les Lentilles de l clairage1 - Ensemble de clapet (attach )4 - Traverses de Montage1 - Feuillet d instructions / s curit2. Enlever le r flecteur de lumi re du ventilateur, lequel est fixen place avec une vis localis e au centre. Aussi enlever larondelle de s curit et la rondelle plate. Conserver toutes ces pi ces dans la bo te jusqu au besoin pour assurer de ne pas les perdre ou les endommager. (Figure 1).3. Enlever l assemblage du venturi du ventilateur, lequel est fixen place avec une vis au travers du venturi. Conserver l assemblage du venturi dans la bo te jusqu au besoin pour assurer de ne pas le perdre ou l endommager. (Figure 2).4. Choisir un emplacement pour votre ventilateur. Pour assurerla meilleure performance de l air et sonore, il est recommandque la longueur des conduits et que le nombre de coudessoit gard au minimum, et que des conduits rigides isol ssoient utilis s. Des plus grands formats de conduits r duirontle bruit et les restrictions au d bit d air. Ce ventilateur n cessiteau moins 15,2cm (6po) de d gagement du mur ou du plafondet peut s installer au travers de cloisons s ches d paisseurde 1,9cm (3/4po). Le ventilateur peut tre mont directement Figure 3 www.airkinglimited.com210572097 Rev. B 1-10 8 of 12 Vis Figure 2 Figure 4 Figure 5 Figure 1 crou Rondelle Plate Rondelle de S curit Rondelle R flecteur Solive Ch ssis Plaque de Transition Solive Ch ssis Plaque de Transition Onglets Traverses de MontageAVERTISSEMENT: TOUTES LES CONNEXIONS DOIVENT TRE FAITES EN CONFORMIT AVEC LES CODES LECTRIQUESLOCAUX OU NATIONAUX. SI VOUS N TES PAS FAMILIER AVEC LES M THODES D INSTALLATION DE C BLAGE LECTRIQUE, RECOURREZ AUX SERVICES D UN LECTRICIEN QUALIFI . C blage du ventilateur/de la lumi re sur des circuits ind pendants: courir le c blage partir d un commutateur mural approuv et de capacit appropri e. Un fil de neutre (blanc), un fil de mise la terre (vert ou cuivre nu), et deux fils vivants (le fil noir raccord l interrupteur). Fixer les c bles lectriques au ch ssis l aide de connecteur lectrique approuv . Vous assurer que vous laissez suffisamment de c ble dans la bo te pourpermettre le raccordement au r ceptacle du ventilateur. 1a. Par l o vous avez acc s l int rieur de la bo te de jonction du ventilateur, raccorder un fil Blanc de la maison aux deux filsBlancs du r ceptacle de la lumi re du ventilateur et le fil Blancdu r ceptacle du ventilateur d vacuation. Raccorder le premierfil Noir provenant du commutateur mural au fil Noir du r ceptaclede la lumi re. Raccorder le second fil Noir provenant de lamaison vers le r ceptacle du ventilateur d vacuation. Raccorderle fil de mise la terre de la maison au fil Vert de la vis de mise la terre du ventilateur (Figure 9). Utiliser des m thodes deraccordement approuv es pour toutes les connexions.
2. C blage du ventilateur/de la lumi re sur le m me circuit: courir
le c blage d un commutateur mural approuv et de capacit appropri e. Un neutre (blanc), un de mise la terre (vert ou cuivre nu), et un vivant (fil noir raccord l interrupteur mural). Fixer les c bles lectriques au ch ssis avec un connecteur lectrique approuv . Vous assurer de laisser suffisamment de c ble dansla bo te pour faire le raccordement au r ceptacle du ventilateur. 2a. Par l o vous avez acc s l int rieur de la bo te de jonction du ventilateur, raccorder un fil Blanc provenant de la maison auxdeux fils Blancs du r ceptacle de la lumi re et le fil Blanc dur ceptacle du ventilateur d vacuation. Raccorder le fil Noirprovenant du commutateur mural aux deux fils Noir du r ceptaclede la lumi re et au fil Noir du r ceptacle du ventilateur d vacuation.Raccorder le fil de mise la terre de la maison au fil Vert de la vis de mise la terre du ventilateur (Figure 10). Utiliser des m thodes de raccordement approuv es pour toutes les connexions. 1b. Installation des Onglets de montage: positionner le ch ssis contre la solive et tracer un contour du ch ssis sur le mat riau du plafond (Figure 7). Mettre le ch ssis de c t et d couper l ouverture, en prenant soin de ne pas couper de c ble lectrique dissimul ou autre utilit . Placer le ch ssis pr s de la solive et vous assurer qu il soit effleurement avec leplafond fini. Fixer avec quatre (4) clous (non-compris) pourassurer une installation ad quate (Figure 5).
CONFORMES AUX CODES DU B TIMENT LOCAUX ET NATIONAUX.1. Raccorder le conduit au collet de conduit du ventilateur (Figure 8). Fixer en place l aide de ruban ou de serre-joint. Toujours vacuer le ventilateur vers l ext rieur au travers de chapeau mural ou de toit. REMARQUE: Si le clapet se d tache de l unit , le rattacher en cliquant le collet sur l unit . Il est con u pour ne s assembler que d une seule mani re.
AVERTISSEMENT: VOUS ASSURER QUE LALIMENTATION
EST COUP E AU PANNEAU DE SERVICE AVANT DE COMMENCERLINSTALLATION.www.airkinglimited.com210572097 Rev. B 1-10 9 of 12 Figure 8 Figure 6 Figure 7 Figure 10 Figure 9 Fil de Masse Fil Chaud (Noir) Alimentation provenant de la r sidence Neutre (Blanc) Fil Chaud (Noir) Fil de Masse Alimentation provenant de la r sidence Neutre (Blanc) Fil Chaud (Noir)SECTION 6 Compl tion de l installation1. R installer le venturi du ventilateur en le tenant un angled environ 45 degr s, accrocher les deux onglets sur le venturidans les fentes sur le cabinet et fixer en place en serrant lesvis du venturi. Faire tourner la roue de la soufflante la mainpour s assurer qu elle tourne librement. Maintenant, connecterle moteur du ventilateur dans le r ceptacle (Figure 11).2. Connecter le cordon des socles de lampe dans le r ceptacleappropri (Figure 12).
3. R installer le r flecteur de lumi re en le fixant en place sur
les boulons de montage avec les rondelles, puis le r flecteur, les deux rondelles de s curit et le boulon du r flecteur. Serrer enti rement le boulon (Figure 13).
AVERTISSEMENT: UN MANQUEMENT ¸ BIEN SERRER
LE BOULON DU R FLECTEUR PEUT R SULTER EN UN BRUIT DECR CELLEMENT ET DE RONRONNENT.4. Installer une ampoule incandescente culot moyen de typeA19 (non-comprise).
GRILLE, PRENEZ SOIN DE NE PAS COINCER VOS DOIGTS ENTRELA GRILLE ET LE PLAFOND.www.airkinglimited.com210572097 Rev. B 1-10 10 of 125. Installer la grille en pressant ensemble les deux extr mit sdes ressorts et en les installant dans les fentes du ch ssisdu ventilateur. Pousser la grille en position (Figure 14).6. Restaurer l alimentation et tester votre installation.
Utilisation et entretien
AVERTISSEMENT: VOUS ASSURER QUE LALIMENTATION
EST COUP E AU PANNEAU DE SERVICE AVANT DE COMMENCERLINSTALLATION.
1. Nettoyage de la grille: Retirer la grille et utiliser un d tergent
doux, tel que du liquide pour la vaisselle, puis s cher l aided un chiffon doux. NE JAMAIS UTILISER D ABRASIF OU DE POUDRE ¸ R CURER. S cher compl tement la grille avant de la r installer. Pour r installer la grille, vous r f rer la
Compl tion de l installation
2. Nettoyage de l assemblage du ventilateur: nettoyer toutesles pi ces avec un chiffon sec ou passer d licatementl aspirateur dans le ventilateur. NE JAMAIS IMMERGER DES PIØCES LECTRIQUES DANS L EAU. R f rez-vous la Section Terminer l installation , pour r installer la venturi.
REFROIDIR AVANT DE LA REPLACER
Enlever la grille en la tirant vers le bas et en pressant ensemble les ressorts de la grille pour d gager le b ti (Figure 15). Enlever l ampoule et vous r f rer aux instructions de la Section 6 Compl ter l installation , pour compl ter le changement d ampouleet pour l installation de la grille. Figure 11 Figure 12 Figure 13 R flecteur Rondelle de S curit crou Figure 15 Figure 14 Rondelle Platewww.airkinglimited.com210572097 Rev. B 1-10 11 of 12 Installateur: ______________________________________________________ Date d installation: _______________________________________ Endroit de l achat: _________________________________________________ Num ro de mod le: _______________________________________ Guide de d pannage Trouble Cause Possible Solution Sugg r e 1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut tre grill ou un disjoncteur 1a. Remplacer le fusible ou r initialiser le disjoncteur. l interrupteur est la position en marche. peut tre d cle.nch . 1b. La fiche de raccord du moteur n est 1b. Couper l alimentation l unit . Retirer la grille et brancher le moteur dans pas connect e . le r ceptacle dans le cabinet. Remettre l alimentation sur l unit . 1c. Le c blage n est pas raccord correctement. 1c. Couper l alimentation de l unit . V rifier que tous les fils sont raccord s. 1d. La moteur est terminee 1d. Remplacez la moteur 2. Le ventilateur fonctionne, mais l air circule 2. Obstruction dans les conduits d vacuation. 2. V rifier pour toute obstruction dans les conduits. Les plus courantes sont plus lentement que la normale. des nids d oiseau dans le chapeau de toit ou mural l o le ventilateur s vacue vers l ext rieur. 3. Le ventilateur fonctionne de mani re plus 3a. Le moteur est l che. 3a. Couper l alimentation l unit . Retirer la grille et v rifier que toutes les bruyante que la normale. vis sont compl tement serr es. Remettre l alimentation sur l unit . 3b. L h lice du ventilateur frotte contre le cabinet de l unit . 3b. Appeler votre marchand pour un service.
