Caractéristiques techniques	Jet de peinture BLACK & DECKER BDPH200
Type d'appareil	Jet de peinture
Puissance	200 W
Débit de peinture	0 à 1,5 m²/min
Capacité du réservoir	800 ml
Poids	1,5 kg
Dimensions	30 x 20 x 20 cm
Utilisation	Idéal pour peindre des surfaces intérieures et extérieures, y compris les murs, meubles et clôtures.
Maintenance	Nettoyer le réservoir et les buses après chaque utilisation pour éviter les obstructions.
Sécurité	Utiliser des lunettes de protection et un masque lors de l'utilisation. Ne pas utiliser à proximité de flammes.
Informations générales	Produit léger et facile à manipuler, conçu pour un usage domestique.

FOIRE AUX QUESTIONS - BDPH200 BLACK & DECKER

Comment préparer le jet de peinture BLACK & DECKER BDPH200 avant utilisation ?

Avant d'utiliser le jet de peinture, assurez-vous de bien nettoyer l'appareil et de remplir le réservoir avec la peinture de votre choix, en suivant les instructions du fabricant pour la dilution si nécessaire.

Quel type de peinture puis-je utiliser avec le BDPH200 ?

Le jet de peinture BLACK & DECKER BDPH200 est compatible avec la plupart des peintures à base d'eau et des peintures à base de solvant. Veillez à lire les recommandations du fabricant sur l'emballage de la peinture.

Comment régler la pression du jet de peinture ?

La pression du jet de peinture peut être ajustée à l'aide du bouton de réglage situé sur l'appareil. Testez la pression sur une surface d'essai pour obtenir le résultat souhaité.

Que faire si le jet de peinture ne fonctionne pas correctement ?

Si le jet de peinture ne fonctionne pas, vérifiez que le réservoir est correctement rempli et que la peinture n'est pas trop épaisse. Nettoyez également les buses pour éliminer tout éventuel bouchon.

Comment nettoyer le jet de peinture après utilisation ?

Pour nettoyer le jet de peinture, videz le réservoir et rincez-le à l'eau claire. Démontrez les pièces amovibles et nettoyez-les avec de l'eau savonneuse. Assurez-vous que toutes les parties sont sèches avant de ranger l'appareil.

Est-il possible d'utiliser le BDPH200 à l'extérieur ?

Oui, le jet de peinture BLACK & DECKER BDPH200 peut être utilisé à l'extérieur. Assurez-vous de travailler dans un endroit bien ventilé et de protéger les surfaces environnantes contre la peinture.

Quelle est la durée de garantie du produit ?

Le jet de peinture BLACK & DECKER BDPH200 est généralement couvert par une garantie de 2 ans. Vérifiez les détails spécifiques de la garantie sur le site du fabricant ou dans le manuel d'utilisation.

Que faire si j'ai perdu le manuel d'utilisation ?

Si vous avez perdu le manuel d'utilisation, vous pouvez le télécharger sur le site officiel de BLACK & DECKER en recherchant le modèle BDPH200.

MODE D'EMPLOI BDPH200 BLACK & DECKER

Numéro de catalogue : BDPH200

Merci d'avoir choisi Black & Decker! Consulter le site Web www.BlackandDecker.com/NewOwner pour enregistrer votre nouveau produit.

À LIRE AVANT DE RETOURNER CE PRODUIT POUR QUELQUE RAISON QUE CE SOIT :

Si des questions ou des problèmes surgissent après l'achat d'un produit

Black & Decker, consulter le site Web

WWW.BLACKANDDECKER.COM/INSTANTANSWERS

pour obtenir des réponses instantanément 24 heures par jour.

Si la réponse est introuvable ou en l'absence d'accès à l'Internet, composer le

1 800 544-6986 de 8 h à 17 h HNE, du lundi au vendredi, pour parler avec un agent.

Prière d'avoir le numéro de catalogue sous la main lors de l'appel.

CONSERVER CE MANUEL POUR UN USAGE ULTÉRIEUR

TABLE DES MATIÈRES

Lignes directrices en matière de sécurité — définitions .....15

Consignes de sécurité importantes....15

Avertissements de sécurité généraux ....16

Directives relatives à la mise à la terre ....16

Rallonges 16

Composants....17

Préparation ....18

Alignement du tube d'aspiration....18

Préparation de la matière....18

Tableau de dilution....19

Conseils de préparation ....19

Remplissage de la cartouche....19

Fonctionnement ....19

Réglage du débit du produit ....19

Technique de pulvérisation ....20

Nettoyage 21

Entretien/entreposage ....23

Accessoires ....23

Information sur les réparations ou l'entretien....23

Garantie ....23

Dépannage 24

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important de lire et de comprendre ce mode d'emploi. Les informations qu'il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à aider à reconnaître cette information.

⚠️ DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des graves blessures.
⚠ AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer la mort ou de graves blessures.
⚠ MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

AVIS : Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut résulter en des dommages à la propriété.

Voici une explication des symboles de danger importants utilisés dans le présent manuel.

1. Lire et comprendre le mode d'emploi.

1. Risque d'explosion.

1. Risque d'électrocution.

1. Risque d'incendie.

1. Risque pour les voies respiratoires.

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES DIRECTIVES : Pour réduire les risques d'incendie ou d'explosion, d'électrocution et de blessures, lire et comprendre toutes les directives comprises dans le présent manuel. Se familiariser avec les commandes et le bon fonctionnement de l'appareil.

- Ce produit est conçu uniquement pour une utilisation domestique.

AVERTISSEMENT : RISQUE D'INCENDIE OU D'EXPLOSION. Les vapeurs du solvant et du produit de pulvérisation risquent d'exploser ou de prendre feu. Des blessures graves ou des dommages matériels risquent de se produire.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Évacuer l'air vicié et renouveler l'apport d'air frais dans le but de maintenir l'air de la zone de pulvérisation exempt de vapeurs inflammables.
• Éviter toutes sources d'inflammation comme les étincelles produites par l'électricité statique, les flammes nues, les veilleuses, les objets chauds, les produits du tabac allumés et les étincelles provoquées par le branchement ou le débranchement de cordons d'alimentation ou d'interrupteurs de lampes de travail.
• Toujours avoir un extincteur à portée de main et en bon état de fonctionnement.
• Respecter les précautions et les avertissements des fabricants de la matière et du solvant.
• Ne pas pulvériser de matières inflammables ou combustibles près d'une flamme nue ou de sources d'inflammation comme les produits du tabac allumés, les moteurs et les appareils électriques.
• Connaître les composants des produits de pulvérisation et des solvants nécessaires à leur nettoyage. Lire toutes les fiches signalétiques (FS) et les étiquettes de contenant fournies avec le produit de pulvérisation et les solvants. Respecter les consignes de sécurité des fabricants de produits de pulvérisation et de solvants.
• Ne pas utiliser de matières dont le point d'éclair est supérieur à 60 °C (140 °F). Il s'agit de la température à laquelle un liquide peut dégager assez de vapeurs pour prendre feu (consulter le fournisseur d'apprêt).

⚠ AVERTISSEMENT : RISQUE D'EXPLOSION EN PRÉSENCE DE MATIÈRES INCOMPATIBLE

Des blessures graves ou des dommages matériels risquent de se produire.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Ne pas utiliser de javellisant.
• Ne pas utiliser de solvants à base d'halon notamment du chlorure de méthylène et du trichloréthane-1.1.1. Ils sont incompatibles avec l'aluminium et risquent de provoquer une explosion. En cas de doute sur la compatibilité d'une matière avec l'aluminium, communiquer avec le fournisseur de l'apprêt.

⚠ AVERTISSEMENT : VAPEURS DANGEREUSES. Les produits de pulvérisation, les solvants et d'autres matières peuvent être nocifs par inhalation ou contact avec le corps. Les vapeurs peuvent provoquer des nausées graves, des évanouissements ou un empoisonnement.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

- Utiliser un respirateur ou un masque s'il y a risque d'inhaler des vapeurs. Lire toutes les directives fournies avec le masque pour s'assurer qu'il offre la protection nécessaire.

- Porter une protection oculaire.

- Porter les vêtements protecteurs exigés par le fabricant de l'apprêt.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Maintenir la fiche du cordon d'alimentation et la détente du pistolet pulvérisateur exemptes de produit de pulvérisation et d'autres liquides. Ne jamais tenir le cordon par la fiche pour soutenir le cordon. Le non-respect de ces directives peut provoquer une décharge électrique.
• Ne jamais immerger des composants électriques dans de l'eau ou tout autre liquide. Pour nettoyer, essuyer la surface externe du pulvérisateur avec un chiffon humide. Toujours s'assurer que le pulvérisateur est débranché avant de le démonter pour le nettoyage.
• Ne pas exposer l'appareil à la pluie ou à à l'humidité.
• Ne pas utiliser le cordon de façon abusive. Ne pas utiliser le cordon pour transporter l'appareil ni tirer dessus pour le débrancher de la prise de courant. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Remplacer immédiatement tout cordon endommagé.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

⚠ AVERTISSEMENT : GÉNÉRAL. Risque de provoquer des blessures graves ou des dommages matériels.

Dans le but d'éviter ces risques, respecter les mesures de prévention suivantes :

• Ne pas viser de personnes (y compris vous-même) ou d'animaux avec le pistolet ni ne pulvériser de matière sur eux.
• Ne pas pulvériser à l'extérieur les jours venteux.
• Porter des vêtements protecteurs pour protéger la peau et les cheveux du produit de pulvérisation.
• Respecter tous les codes locaux, étatiques, provinciaux, territoriaux et nationaux relatifs à la ventilation, à la prévention des incendies et au fonctionnement.
• Toujours porter des gants, une protection oculaire et un respirateur ou un masque qui conviennent au travail de pulvérisation, de dilution, de mélange, de versage ou de nettoyage.
• Ne pas utiliser ou pulvériser près d'enfants. Tenir les enfants à l'écart de l'appareil en tout temps. Conserver le pulvérisateur hors de la portée des enfants.
• Ne pas trop tendre les bras ou se tenir sur une surface instable. Bien conserver son équilibre et une position stable en tout temps.
• Être vigilant et surveiller le travail effectué.
• Ne pas utiliser l'appareil en cas de fatigue ou sous l'emprise d'alcool ou de drogues.
• Lire toutes les directives et les précautions en matière de sécurité de l'appareil et de la matière à pulvériser avant de mettre en marche l'appareil.
• Le port d'une protection auditive est recommandé lors d'utilisation prolongée.

INSTRUCTIONS DE MISE À LA TERRE

Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d'électrocution en fournissant un fil d'échappement pour le courant électrique. Ce produit est muni d'un cordon ayant un fil de mise à terre avec une prise de mise à la terre adéquate. La fiche doit être branchée sur une prise de courant qui est bien installée et mise à la terre conformément à tous les codes et à toutes les ordonnances à l'échelle locale.

⚠ AVERTISSEMENT : RISQUE D'ÉLECTROCUTION. Une mauv installation de la fiche de mise à la terre peut entraîner une électrocution. S'il faut réparer ou remplacer le cordon électrique ou la fiche, ne pas relier le fil de mise à la terre à l'une des deux branches plates de la fiche. Le fil de mise à la terre est le conducteur avec isolation qui a une surface extérieure verte avec ou sans rayures jaunes.

Cet appareil est conçu pour une utilisation avec un circuit nominal de 120 V. Il comporte une fiche avec mise à la terre semblable à celle illustrée au schéma A. Connecter uniquement l'a ayant la même configuration que la fiche. Ne pas utiliser d'adaptateur avec ce produit.

Vérifier auprès d'un électricien ou d'un réparateur professionnel si les directives de mise à la terre ne sont pas parfaitement comprises ou en cas de doute sur le fait que le produit est correctement mis à la terre ou non. Ne pas modifier la fiche fournie; si elle ne s'insère pas dans la prise de courant, faire installer une prise appropriée par un électricien professionnel.

RALLONGES

Utiliser uniquement une rallonge à trois fils qui possède une fiche de mise à la terre à trois lames et une prise à trois fentes correspondant à la fiche du produit. S'assurer que la rallonge est en bon état. Lorsqu'une rallonge est utilisée, s'assurer d'utiliser un calibre suffisamment élevé pour assurer le transport du courant nécessaire au fonctionnement de l'appareil. Une rallonge de calibre inférieur causera une chute de tension de ligne et donc une perte de puissance et une surchauffe. Si la rallonge est destinée à l'usage extérieur, le suffixe W-A doit être inscrit après la classification de la rallonge. Par exemple, un code SJTW-A indiquerait un cordon d'alimentation adéquat pour un usage extérieur. Pour connaître les cordons de bon calibre à utiliser, consulter le tableau suivant.

Calibre minimal des cordons de rallongeTension Longueur totale du cordon en pieds
120V 0-25	26-50	51-100	101-150(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)
240V 0-50	51-100	101-200	201-300(0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m)

Intensité (A)

Au moins	Au plus	Calibre moyen des fils (AWG)
0	6	18	16	16	14
6	10	18	16	14	12
10	12	16	16	14	12
12	16	14	12	Non recommandé

⚠ AVERTISSEMENT : Certains produits de pulvérisation renferment des produits chimiques reconnus par l'État de la Californie pour causer le cancer, des anomalies congénitales ou d'autres dangers pour la reproduction. Pour réduire l'exposition à ces produits chimiques, porter un équipement de sécurité adéquat, à savoir un masque, des gants et tout autre équipement protecteur approprié. Passer en revue et suivre les mesures de sécurité figurant sur le contenant de produit de pulvérisation.

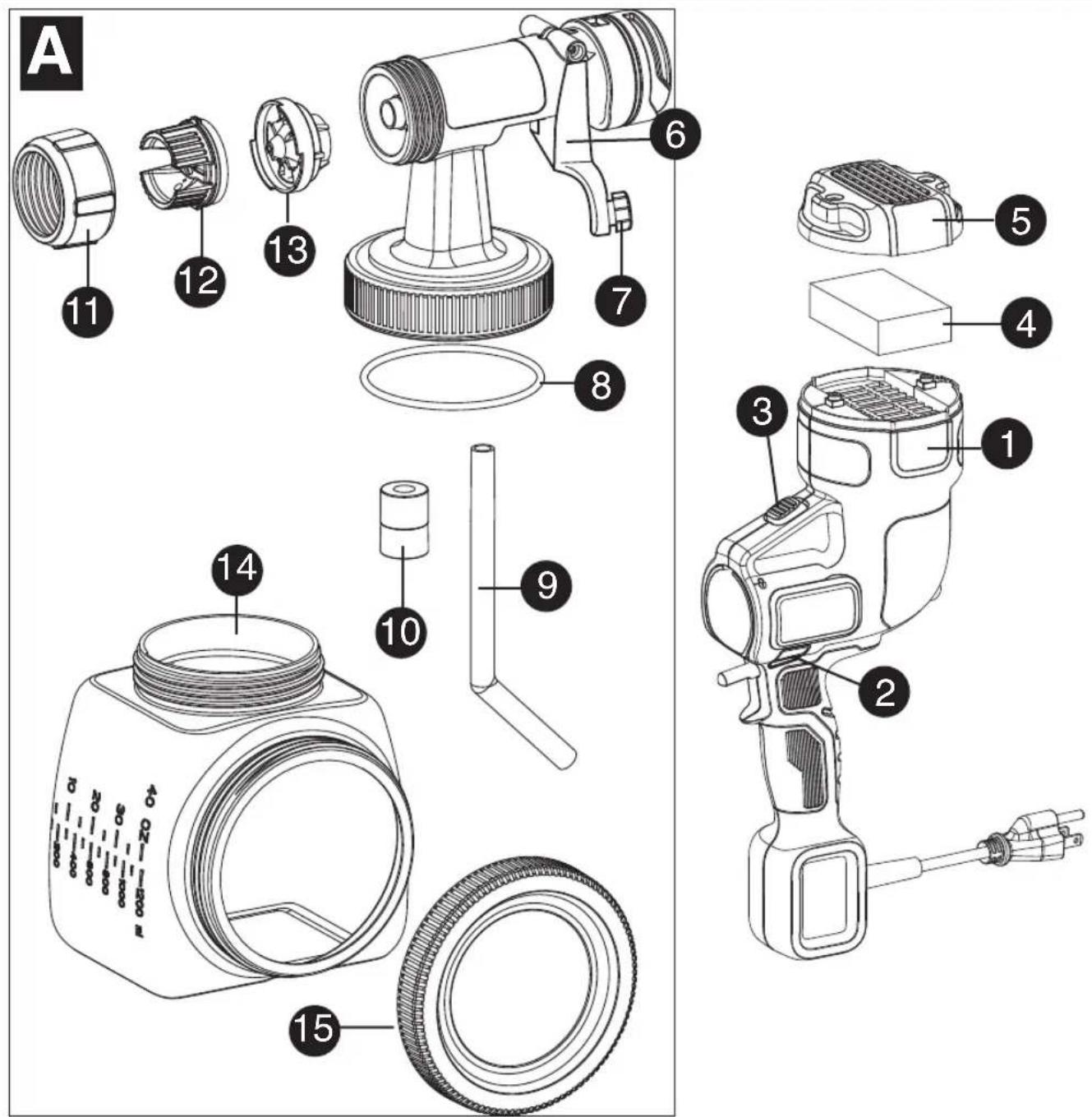

COMPOSANTS

DESCRIPTION FONCTIONNELLE

1.) Carter du moteur
2.) Indicateur du réglage de débit
3.) Bouton de dégagement
4.) Filtre
5.) Couvercle du filtre
6.) Détente

8.) Joint torique
9.) Tube d'aspiration
10.) Clapet
11.) Bague d'extrémité
12.) Buse de pulvérisation
13.) Chapeau d'air

7.) Bouton de réglage du produit4.) Cartouche à remplissage

14.) Cartouche à remplissage latéral
15.) Couvercle
16.) Seau de mélange de 2,6 l
(2 3/4 pintes)
17.) Coupe consistométrique
18.) Brosse de nettoyage

PRÉPARATION

⚠ AVERTISSEMENT : S'assurer d'utiliser l'équipement de protection approprié et débrancher l'appareil.
⚠ AVERTISSEMENT : S'assurer que la zone est bien ventilée et qu'elle est exempte de vapeurs inflammables.

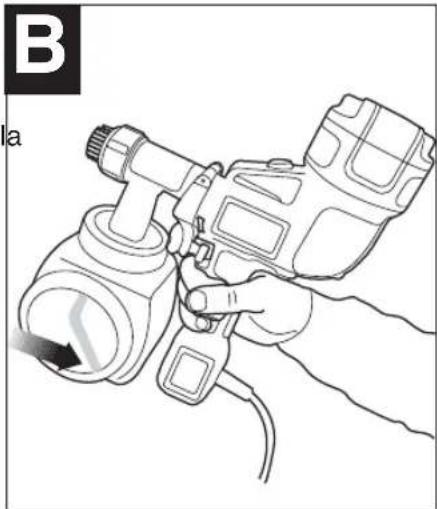

ALIGNEMENT DU TUBE D'ASPIRATION (FIGURES B ET B1)

Il est possible d'aligner le tube d'aspiration dans la principale direction de pulvérisation pour éviter de remplir à tout moment la cartouche.

• Pour pulvériser vers le haut ou directement devant vous, positionner le tube d'aspiration (figure B) vers l'arrière de la cartouche.
• Pour pulvériser vers le bas, positionner le tube d'aspiration (figure B1) vers l'avant de la cartouche.

Ce positionnement vous permettra de pulvériser un maximum de matière avant de remplir la cartouche.

CONSEIL : S'assurer que le type de matière utilisé peut être nettoyé avec de l'essence minerale ou du diluant (pour les peintures à l'huile) ou une solution d'eau chaude savonneuse (pour les peintures solubles dans l'eau comme le latex). Utiliser des toiles de protection au moment de verser et de mélanger la peinture à pulvériser et lors des essais de viscosité afin de protéger vos planchers et tout ce qui doit rester intact dans la zone de pulvérisation.

Il peut être nécessaire de diluer le liquide à pulvériser avant de commencer. Pour ce faire, utiliser le bon produit diluant recommandé sur le contenant par le fabricant de la matière.

⚠ AVERTISSEMENT : Ne pas utiliser de matières dont le point d'éclair est supérieur à 60 °C (140 °F).

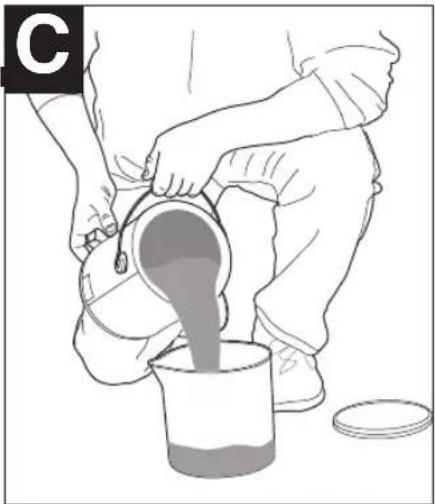

Utiliser le seau de 2,6 L (2 3/4 pintes) fourni pour transférer la matière à pulvériser du contenant original au moment de la diluer et de la mesurer (figure C).

Une coupe consistométrique est fournie pour déterminer la « vitesse de vidage » de la matière à utiliser.

• Avant de mesurer la bonne viscosité, mélanger bien à fond la matière.
• Enfoncer la coupe consistométrique dans la matière à pulvériser et la remplir complètement.
• Tenant la coupe au-dessus du contenant du produit, mesurer le temps écoulé avant que le flux de liquide ne se « brise » ou ne cesse d'être un flux constant qui sort du fond de la coupe (2 minutes ou moins) (figure C1). C'est ce qu'on appelle

la « vitesse de vidage ». Consulter le tableau de dilution pour en savoir davantage sur la dilution requise pour différentes matières.

- S'il faut diluer la matière, utiliser le bon diluant recommandé par le fabricant (figure C2).

- Il est possible de pulvériser une peinture au latex avec cet appareil. Il se peut toutefois que le taux de dilution nécessaire surpasse les recommandations du fabricant. Diluer la peinture au latex pour qu'elle coule du fond de la coupe consistométrique en moins de deux minutes. L'opérateur de l'appareil doit tenir compte du type d'application et de l'emplacement final du projet lors de la pulvérisation d'une matière qui exige plus de deux minutes pour s'écouler du fond de la coupe consistométrique.

TABLEAU DE DILUTION
MATIÈRE À PULVÉRISER VITESSE DE VIDAGE
Teintures et agents de scellement transparents et semi-transparents	Aucune dilution requise
Apprêts, vernis et polyuréthanne à base d'huile	(Moins de deux minutes d'écoulement)
Teintures à base d'eau de couleur unie	Peut exiger une dilution
Peintures à base d'eau ou au latex	(Plus de deux minutes d'écoulement)
Remarque : l'appareil n'est pas recommandé pour la peinture avec texture

CONSEILS DE PRÉPARATION

• Toujours mélanger et filtrer la matière avant de l'utiliser.
• Toujours bien préparer la surface pour optimiser le fini lors de tout travail de pulvérisation. Autrement dit, toutes les surfaces doivent être exemptes de poussières, de saletés, de rouille et de graisse. Laver sous pression légère les terrasses ou les surfaces extérieures et laisser sécher avant de pulvériser.
• Quoique les pulvérisateurs HVLP provoquent très peu d'éclaboussures, il est recommandé de bien couvrir tous les coins et autres zones et d'utiliser des toiles de protection sur les planchers et tout autre objet de la zone de pulvérisation qui doivent demeurer intacts.
• La pellicule qui se forme à la surface de la peinture risque d'obstruer le pulvérisateur. Retirer la pellicule avant de mélanger. Tamiser avec un entonnoir muni d'un filtre ou à travers un bas de nylon pour retirer toutes impuretés qui risquent d'obstruer le système.
• Avant de commencer, se munir de gants, d'essuie-tout, de torchons, etc., en cas d'accidents.

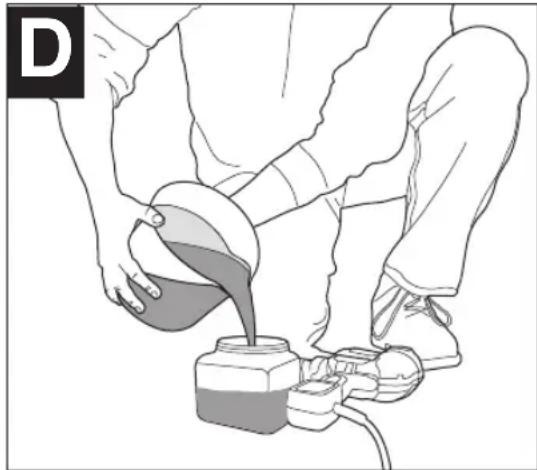

REMLISSAGE DE LA CARTOUCHE (FIGURE D)

• S'assurer que la cartouche est complètement vissée au pulvérisateur.
• Coucher le pulvérisateur sur le côté avec le couvercle latéral de la cartouche vers le haut.
• Dévisser le couvercle sur le côté de la cartouche.
• Remplir la cartouche à remplissage latéral avec la matière bien diluée et filtrée (figure D). CONSEIL : Utiliser le seau à mélanger pour transférer la matière de son contenant d'origine à la cartouche à remplissage latéral.
• Nettoyer toute trace de liquide du filetage ou des côtés de la cartouche et du pulvérisateur.
• Commencer par bien engager le couvercle sur le filetage, puis le visser complètement sur la cartouche à remplissage latéral. Vérifier la bonne insertion du couvercle avant de prendre le pulvérisateur.

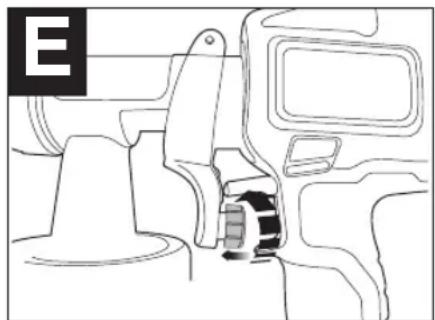

Régler le volume du produit en tournant le bouton de réglage logé sur la détente du pulvérisateur.

- Pour obtenir un débit maximal du produit, tourner le bouton vers l'intérieur, jusqu'au bout comme le montre la figure E.

- Pour obtenir un débit minimal du produit, tourner le bouton vers l'extérieur, jusqu'au bout comme le montre la figure E1.

L'indicateur de débit, situé sur le côté du pulvérisateur, avance (débit minimal de liquide) et recule (débit maximal de liquide) lorsque la détente est enfoncée.

CONSEIL : Toujours vérifier d'abord la forme de dispersion du jet sur un vieux morceau de carton ou sur tout autre matériau similaire. Mettre d'abord le bouton de réglage du produit à la position de débit la plus élevée (bouton tourné complètement vers l'intérieur). Si un débit réduit est souhaite, tourner le bouton de réglage du produit vers l'extérieur. Pour la pulvérisation des produits lourds et épais, le bouton doit être réglé vers l'intérieur. Pour la pulvérisation des produits plus fluides, le bouton doit être réglé vers l'extérieur.

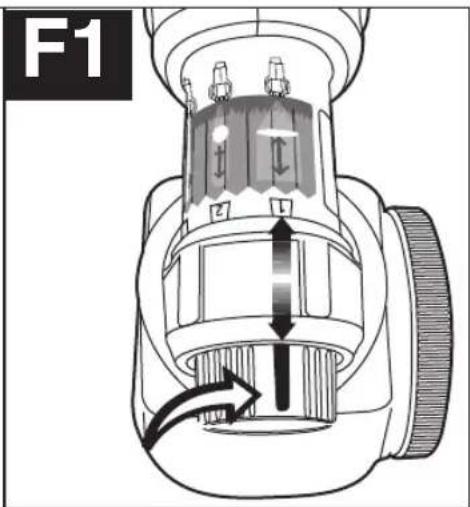

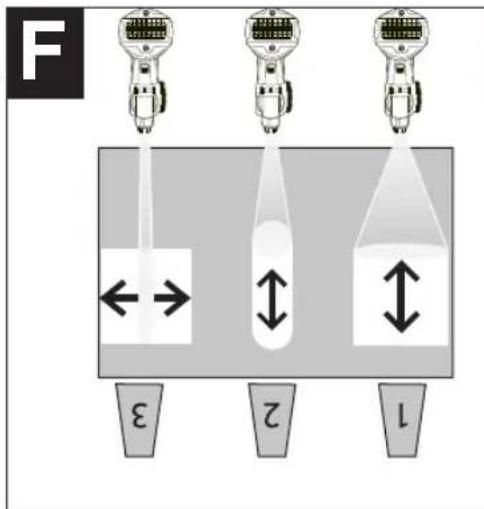

SÉLECTION DE LA BUSE SMARTSELECT (FIGURE F)

Il est possible de choisir entre trois formes de jet. Elles sont inscrites comme 1, 2 et 3 sur l'étiquette Smartselect insérée sur le dessus du pulvérisateur (figure F). Pour sélectionner la première forme de jet, tourner la buse et aligner l'indicateur vert de la buse avec le numéro 1 sur l'étiquette (figure F1).

REMARQUE : La buse de pulvérisation ne s'assemble que dans une seule direction. Consulter la figure : connaître le bon mode d'assemblage.

• Pulvérisation no 1 : jet horizontal plat. Application de haut en bas sur la surface.

• Pulvérisation no 2 : jet circulaire. Application dans les coins et sur les surfaces et les rebords étroits.

CONSEIL : La position numéro 2 comporte un cran perceptible lorsque la buse de pulvérisation est tournée. S'assurer que la buse est bien dans le cran.

- Pulvérisation no 3 : jet vertical plat. Application en balayage d'un côté à l'autre.

⚠ AVERTISSEMENT : Risque de blessures. Ne jamais pointer le pulvérisateur sur une partie quelconque du corps. Ne jamais appuyer sur la détente en réglant la pulvérisation.

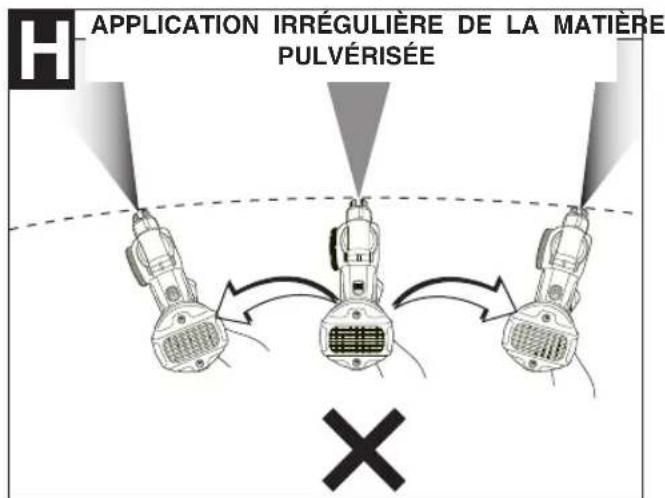

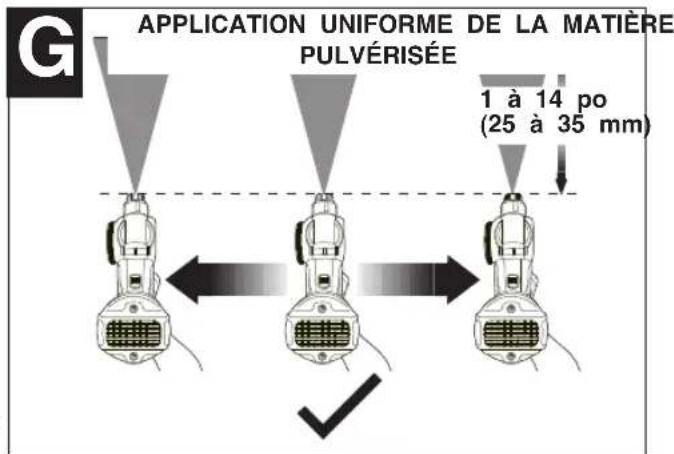

MISE AU POINT D'UNE BONNE TECHNIQUE DE PULVÉRISATION

- Pratiquer la pulvérisation sur une matière mise au rebut, comme un morceau de carton, pour tester le jet et se familiariser avec la fonction de commande du débit de pulvérisation.

- S'assurer que la surface à pulverise est exempte de poussière, de saleté et de graisse.

- S'assurer que la zone de pulvérisation est propre et exempte de poussières qui pourraient être soufflées sur les surfaces nouvellement peintes.

- Couvrir toutes les zones à protéger de la pulvérisation.

- Toujours pulvériser à une distance minimum de 25 mm (1 po) et à une distance maximum de 355 mm (14 po) (figure G).

- Une méthode courante utilisée pour pulvériser une surface importante consiste à pulvériser en croix. On commence par la pulvérisation de bandes horizontales, puis on repasse à la verticale sur ces bandes.

- Pour obtenir une pulvérisation uniforme, toujours maintenir votre bras à la même distance (figure G) de la surface à pulvériser.

Éviter de déplacer votre poignet (figure H).

- Maintenir une vitesse constante et régulière pour produire une couche uniforme. Commencer la pulvérisation après le début du déplacement et relâcher la détente avant la fin de la pulvérisation de la bande.

- Éviter de pulvériser une couche épaisse au même endroit. Plusieurs couches minces sont meilleures qu'une seule couche épaisse qui peut former des coulisses et des gouttes. Se rappeler que le bouton de commande de débit règle la quantité de liquide à pulvériser. Tourner le bouton de débit en sens horaire augmente le débit. Tourner le bouton en sens antihoraire réduit le débit de liquide. En cas de coulisses de peinture ou de formation de gouttes, passer un coup de pinceau sec pour les lisser.

- Éteindre le bloc d'alimentation si aucune pulvérisation n'est effectuée durant une certaine période de temps.

NETTOYAGE

⚠ AVERTISSEMENT S'assurer d'utiliser l'équipement de protection approprié.

Utiliser des toiles de protection au moment de verser et de mélanger la peinture à pulvériser et lors des essais de viscosité afin de protéger vos planchers et tout ce qui doit rester intact dans la zone de pulvérisation.

• Ne pas utiliser de matières dont le point d'éclair est supérieur à 60 °C (140 °F). Il s'agit de la température à laquelle un liquide peut dégager assez de vapeurs pour prendre feu (consulter le fournisseur d'apprêt).
• S'assurer que l'aire de nettoyage est bien ventilée et exempte de vapeurs inflammables.
• Toujours pulvériser à l'extérieur lors de l'utilisation d'une solution de nettoyage dans l'appareil.
• Ne pas immerger le bloc d'alimentation.

Pour amorcer le nettoyage :

• Débrancher le cordon de la source d'alimentation.

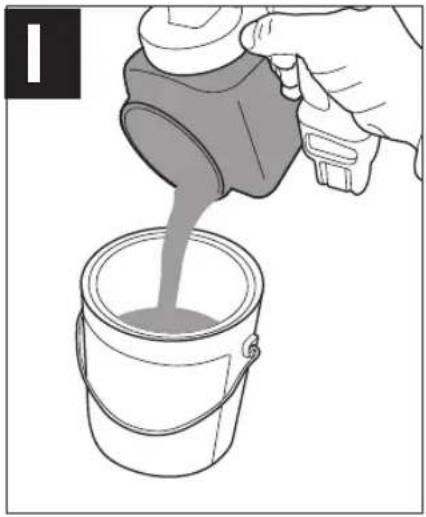

• Dévisser le couvercle sur le côté de la cartouche et verser tout liquide restant dans le contenant original (figure 1).

• Verser une petite quantité d'une solution de nettoyage appropriée dans la cartouche (figure J).

• Utiliser une eau savonneuse chaude pour les matières à base d'eau.

• Pour les matières à base d'huile, utiliser la solution de nettoyage recommandée par les fabricants.

• Revisser solidement le couvercle sur la cartouche et secouer vigoureusement le pulvérisateur.

• Dévisser le couvercle sur le côté de la cartouche et éliminer adéquatement la solution de nettoyage.
• Remplir la cartouche avec une petite quantité de solution de nettoyage fraîche (figure J). Visser solidement le couvercle sur la cartouche.

Brancher le cordon d'alimentation.

• Pulvériser la solution de nettoyage dans le pulvérisateur sur une matière mise au rebut pendant 2 à 3 secondes (figure K).
• Débrancher le cordon de la source d'alimentation.
• Déposer la cartouche et dévisser le couvercle latéral. Déposer le clapet, le tube d'aspiration et le joint torique du pulvérisateur. Nettoyer les pièces avec la brosse de nettoyage et la bonne solution de nettoyage (figure L).

- Dévisser la bague de l'extrémité et déposer la buse et le chapeau d'air.

Nettoyer toutes les pièces avec la brosse de nettoyage et la bonne solution de nettoyage (figure M).

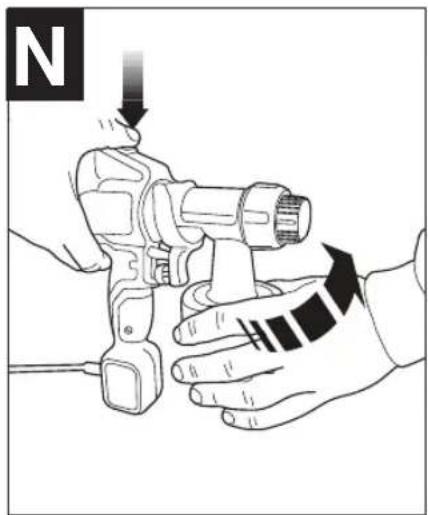

- Détacher la buse du moteur du pulvérisateur en enfonçant le bouton de dégagement, logé sur le carter du moteur, comme le montre la

figure N.

- Saisir la buse et la tourner à 90 degrés du carter, puis la dégager en tirant dessus (figure O).

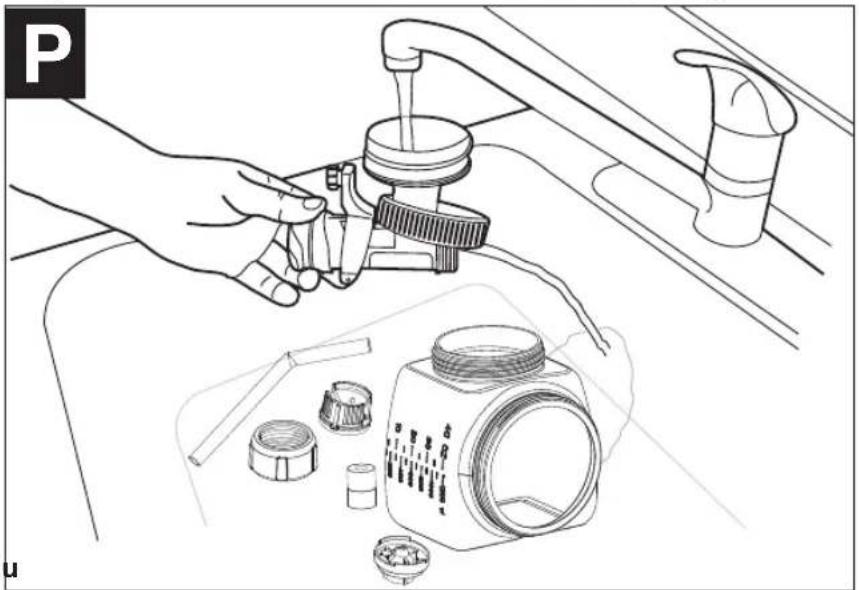

• Si une matière à base d'eau est utilisée, nettoyer le pulvérisateur en aspirant de l'eau courante par le tube d'aspiration comme l'illustre du tube d'aspiration avec la solution de nettoyage appropriée. Répéter jusqu'au nettoyage complet du pulvérisateur.
• Bien sécher toutes les pièces.
• Éliminer adéquatement la solution de nettoyage.

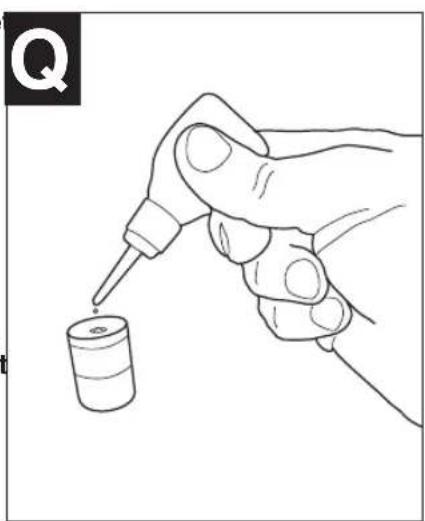

• Appliquer une goutte d'huile commune sur la bille métallique du clapet (figure Q).
  IMPORTANT : La lubrification de la bille d clapet après le nettoyage contribuera à l'empêcher de coller et d'obstruer le clape permettant ainsi d'optimiser le débit de matière à pulvériser.
  REMARQUÈ : Lors du remontage, placer l'extrémité de la bille métallique du clapet dans le pulvérisateur.
• Assembler de nouveau le pulvérisateur (figure R).
  REMARQUE : Le chapeau d'air s'insère uniquement dans une direction. L'encoche du chapeau d'air montré à la figure S doit s'aligner avec la fente du filetage du pulvérisateur.

la figure P. Dans le cas de matières à base d'huile, nettoyer l'entrée

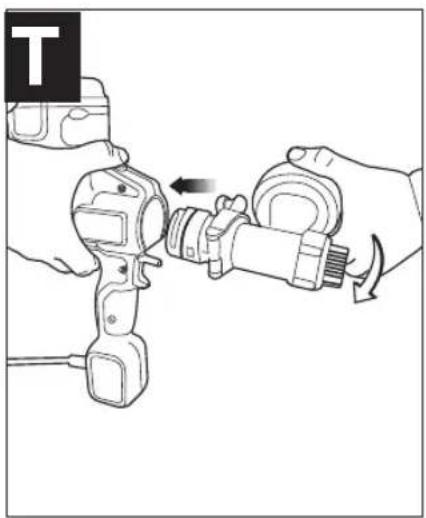

• Aligner la buse pour qu'elle soit à 90 degrés du carter de moteur, puis l'enfoncer complètement dans le carter comme le montre la figure T.

- Saisir la buse et la tourner vers le bas de manière à ce que le pointeur de la buse s'aligne sur le symbole de verrouillage apposé sur le carter du moteur (figure U).

Si elles sont bien assemblées, les deux pièces s'enclencheront en place.

N'utiliser qu'un détergent doux et un chiffon humide pour nettoyer le bloc d'alimentation. Ne jamais laisser de liquide pénétrer dans le bloc d'alimentation et n'immerger aucune pièce du bloc d'alimentation dans un liquide.

IMPORTANT : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et le réglage (autre que ceux énumérés dans ce manuel) doivent être réalisés par un centre de réparation autorisé ou tout autre centre de réparation professionnel, et des pièces de rechange identiques doivent être utilisées.

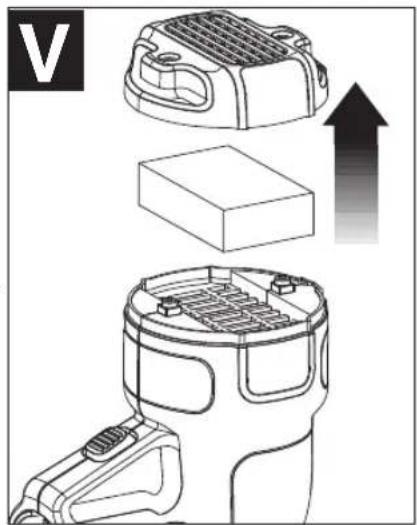

Le pulvérisateur contient un filtre réutilisable et lavable (figure V). Vérifier l'état du filtre avant et après chaque utilisation. S'il est sale, le nettoyer à l'eau chaude et le laisser sécher à l'air avant de le réinstaller ou de le remplacer au besoin.

- Pour vérifier le filtre, enlever le couvercle du filtre. Pour ce faire, desserrer les deux vis, puis retirer le couvercle du pulvérisateur. Déposer le filtre comme l'illustre la figure V et l'inspecter. Remettre le filtre et son couvercle en place. Bien serrer les vis. Ne jamais utiliser le pulvérisateur si le filtre n'est pas en place. Des débris risquent d'être aspirés et de nuire au fonctionnement du pulvérisateur.

S'assurer que l'appareil est propre et sec avant de le ranger. Conserver l'appareil à l'intérieur au sec. Pour prévenir tout dommage, bien enrouler le cordon d'alimentation pour éviter de le plier en cours d'entreposage.

Les accessoires recommandés pouvant être utilisés avec l'outil sont disponibles auprès de votre distributeur local ou centre de réparation autorisé. Pour tout renseignement concernant les accessoires, composer le : 1 800 544-6986.

AVERTISSEMENT : l'utilisation de tout accessoire non recommandé avec cet outil pourrait s'avérer dangereuse.

INFORMATION SUR LES RÉPARATIONS

Tous les centres de réparation Black & Decker sont dotés de personnel qualifié en matière d'outillage électrique; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange authentiques installées en usine, communiquer avec l'établissement Black & Decker le plus près de chez vous. Pour trouver l'établissement de réparation de votre région, consulter le répertoire des Pages jaunes à la rubrique « Outils électriques » ou composer le numéro suivant : 1 800 544-6986 ou consulter le site www.blackanddecker.com

AVERTISSEMENT : Toute réparation ne doit être effectuée que par des réparateurs professionnels.

AVERTISSEMENT : Pour réparer un outil, n'utiliser que des pièces de rechange identiques.

GARANTIE

Garantie complète de deux ans pour une utilisation domestique

Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout défaut de matériau ou de fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l'une des deux façons suivantes : La première façon consiste en un simple échange chez le détaillant qui l'a vendu (pourvu qu'il s'agisse d'un détaillant participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement, de 30 à 90 jours après l'achat). Une preuve d'achat peut être requise. Vérifier auprès du détaillant pour connaître sa politique concernant les retours hors de la période définie pour les échanges.

La deuxième option est d'apporter ou d'envoyer le produit (transport payé d'avance) à un centre de réparation autorisé ou à un centre de réparation de Black & Decker pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d'achat peut être requise. Les centres Black & Decker et les centres de service autorisés sont répertoriés dans les pages jaunes, sous la rubrique « Outils électriques ».

Cette garantie ne s'applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre. Pour toute question, communiquer avec le directeur du centre de réparation Black & Decker le plus près de chez vous. Ce produit n'est pas destiné à un usage commercial.

REMPLACEMENT GRATUIT DES ÉTIQUETTES D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1 800 544-6986 pour en obtenir le remplacement gratuit.pages of the phone directory.

DÉPANNAGE

Problème Cause possible Solution possible

• La matière coule ou dégoutte. • La couche pulvérisée est trop épaisse. • Réduire le débit d'air en tournant le bouton de réglage du produit.• La pulvérisation est trop lente. • Augmenter la vitesse d'application.• La pulvérisation est trop près de la • Augmenter la distance de la surface. surface.• La matière est trop liquide. • Vérifier les recommandations en matière de dilution.
• Éclaboussure excessive.	• Pulvérisateur trop éloigné de la surface. • Réduire la distance de la surface.• Pulvérisation excessive de matière. • Réduire le débit d'air en tournant le bouton de réglage du produit.
• Trop peu de matière pulvérisée ou aucune matière pulvérisée.	• La bille métallique du clapet est collée.• Buse de pulvérisation/chapeau d'air obstrué.• Tube d'aspiration lâche ou obstrué.• Bouton de réglage du produit à une position trop basse.• Entrée d'air obstruée.• Matière trop épaisse.	• Déposer le clapet. Enfoncer la bille pour la dégager. Lubrifier. Consulter la figure Q.• Nettoyer les buses.• Vérifier le tube.• Mettre à une position plus élevée.• Nettoyer ou remplacer le filtre à air.• Vérifier les recommandations en matière de viscosité.
• La matière pulvérisée éclabousse.	• La viscosité de la matière est trop élevée.	• Diluer la matière selon les recommandations du fabricant.
• Le pulvérisateur vibre.	• Le filtre à air est obstrué.• La cartouche est presque vide.	• Nettoyer ou remplacer le filtre.• Remplir la cartouche.
• Du liquide s'échappe sur le côté de la cartouche.	• Le couvercle est mal inséré ou pas assez serré.• Traces de peinture sur le filetage de la cartouche et le couvercle.	• Déposer le couvercle et le réinsérer bien droit, puis le visser solidement.• Nettoyer le dessus et les côtés de la cartouche et du couvercle.

Pour de l'aide avec l'outil, consulter notre site Web www.blackanddecker.com pour l'emplacement du centre de réparation le plus près ou communiquer avec l'assistance BLACK & DECKER au 1 800 544-6986.

Imported by / Importé par

Voir la rubrique "Outils électriques

des Pages Jaunes

pour le service et les ventes.

Name · Nombre Last Name · Apellido

Address · Dirección
