Type de produit	Meuble TV
Marque	Sony
Modèle	SUFL71M
Dimensions (L x P x H)	1022 x 600 x 400 mm
Poids	45 kg
Matériau principal	Verre trempé et acier
Capacité de charge maximale de la tablette	2 kg (pour enceinte centrale)
Compatibilité téléviseurs	Écrans LCD Sony de 32 à 46 pouces (modèles listés dans la notice)
Fixation murale requise	Oui, pour la sécurité
Nombre de personnes recommandé pour l'assemblage	2
Outils nécessaires	Tournevis à tête étoilée (Torx)
Couple de serrage recommandé	1,5 N·m
Entretien	Chiffon doux et sec, solution savonneuse douce
Sécurité	Ne pas monter sur le support, ne pas utiliser si fissuré, ancrer au mur
Contenu de l'emballage	Bases, montants, panneaux, vis, porte-câble, etc.
Réglage en hauteur du téléviseur	Oui, 3 positions
Gestion des câbles	Bride et porte-câble
Accessoire optionnel	Support d'enceinte centrale (bras et tablette)

FOIRE AUX QUESTIONS - SUFL71M SONY

Quels téléviseurs sont compatibles avec le support SUFL71M ?

Le support est conçu pour les téléviseurs LCD Sony de 32 à 46 pouces. La notice liste les modèles compatibles, notamment les séries KDL-46Z4100, KDL-40Z4100, KDL-32XBR6, etc. (voir notice complète).

Comment nettoyer le meuble TV ?

Essuyez avec un chiffon doux et sec. Pour les taches tenaces, utilisez un chiffon légèrement imbibé d'une solution savonneuse douce, puis essuyez avec un chiffon sec. N'utilisez pas d'alcool, de diluant ou de benzène.

Quelle est la capacité de charge de la tablette en verre ?

La capacité de charge maximale de la tablette est de 2 kg (4 lb 7 oz), principalement pour une enceinte centrale. Ne placez pas d'équipement de plus de 380 mm de largeur.

Puis-je installer le support seul ?

Non, l'assemblage et l'installation doivent être effectués par au moins deux personnes pour éviter les accidents et blessures.

Que faire si une vis n'est pas correctement serrée ?

Assurez-vous que toutes les vis sont bien serrées selon le couple recommandé (1,5 N·m). Une vis mal serrée peut entraîner un basculement du support et du téléviseur, causant des blessures.

Comment éviter que le téléviseur bascule ?

Il est impératif d'ancrer le support à un mur ou à une colonne à l'aide d'une corde ou d'une chaîne résistante. Suivez les instructions de la notice pour la fixation murale.

Quels outils sont nécessaires pour l'assemblage ?

Vous avez besoin d'un tournevis à tête étoilée (Torx) adapté aux vis fournies. Si vous utilisez un tournevis électrique, réglez le couple de serrage sur 1,5 N·m.

Puis-je utiliser ce support avec un téléviseur de 55 pouces ?

Non, le support SUFL71M est conçu uniquement pour les téléviseurs de 32 à 46 pouces. L'utilisation d'un téléviseur plus grand pourrait dépasser la capacité de charge et causer des accidents.

Le support est-il livré avec des vis pour la fixation murale ?

Le support est livré avec les vis nécessaires pour l'assemblage, mais les éléments de fixation murale (corde, chaîne, chevilles) doivent être achetés séparément.

Comment installer l'enceinte centrale sur le support ?

Fixez le bras (K) au montant avec 4 vis M4×8, puis fixez la tablette (L) avec 4 vis M4×8. La capacité maximale est de 2 kg. N'utilisez pas de tournevis électrique pour le panneau acrylique.

MODE D'EMPLOI SUFL71M SONY

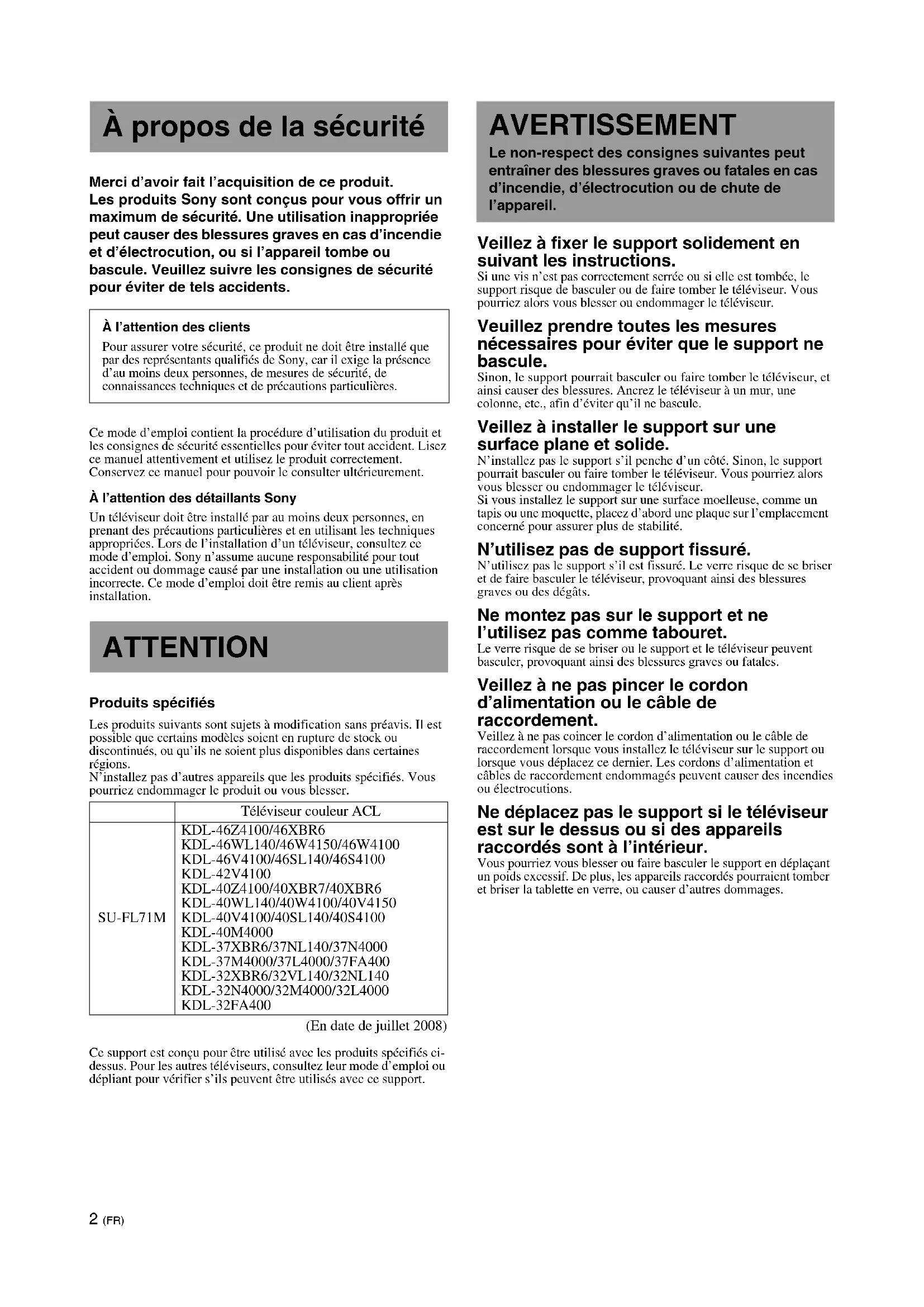

À propos de la sécurité

Merci d'avoir fait l'acquisition de ce produit. Les produits Sony sont conçus pour vous offrir un maximum de sécurité. Une utilisation inappropriée peut cause des blessures graves en cas d'incendie et d'électrocution, ou si l'appareil tombe ou bascule. Veuillez suivre les consignes de sécurité pour éviter de tels accidents.

A l'attention des clients

Pour assurer votre sécurité, ce produit ne doit être installé que par des représentants qualifiés de Sony, car il exige la présence d'au moins deux personnes, de mesures de sécurité, de connaissances techniques et de précautions particulières.

Ce mode d'emploi contient la procEDURE d'utilisation du produit et les consignes de sécurité essentielles pour éviter tout accident. Lisez ce manuel attentivement et utilisez le produit correctement.
Conserve ce manuel pour pouvoir le consulter ultérieurement.

À l'attention des détaillants Sony

Un téléviseur doit être installé par au moins deux personnes, ennant des précautions particulières et en utilisant les techniques appropriées. Lors de l'installation d'un téléviseur, consultez ce mode d'emploi. Sony n'assume aucune responsabilité pour tout accident ou dommage causé par une installation ou une utilisation incorrecte. Ce mode d'emploi doit être remis au client après installation.

ATTENTION

Produits spécifés

Les produits suivants sont sujets à modification sans préavis. Il est possible que certains modélles soient en rupture de stock ou discontinués, ou qu'ils ne soient plus disponibles dans certaines régions.

N'installez pas d'autres apparciels que les produits spécifiés. Vous pourriez endommager le produit ou vous blesser.

	Téléviseur couleur ACL
SU-FL71M	KDL-46Z4100/46XBR6KDL-46WL140/46W4150/46W4100KDL-46V4100/46SL140/46S4100KDL-42V4100KDL-40Z4100/40XBR7/40XBR6KDL-40WL140/40W4100/40V4150KDL-40V4100/40SL140/40S4100KDL-40M4000KDL-37XBR6/37NL140/37N4000KDL-37M4000/37L4000/37FA400KDL-32XBR6/32VL140/32NL140KDL-32N4000/32M4000/32L4000KDL-32FA400

(En date de juillet 2008)

Ce support est concu pour etre utilise avec les produits specifiés ci-dessus. Pour les autres téléviseurs, consultez leur mode d'emploi ou dépliant pour vérifier s'ils peuvent etre utilisés avec ce support.

AVENTISSEMENT

Le non-respect des consignes suivantes peut entrainer des blessures graves ou fatales en cas d'incendie, d'électrocution ou de chute de l'appareil.

Veillez à fixer le support solidement en suivant les instructions.

Si une vis n'est pas correctement serrée ou si elle est tombée, le support risque de basculer ou de faire tomber le téléviseur. Vous pourriez alors vous blesser ou endommager le téléviseur.

Veuillez prendre toutes les mesures nécessaires pour éviter que le support ne bascule.

Sinon, le support pourrait basculer ou faire tomber le téléviseur, et ainsi causer des blessures. Ancrez le téléviseur à un mur, une colonne, etc., afin d'eviter qu'il ne bascule.

Veillez à installer le support sur une surface plane et solide.

N'installez pas le support s'il penche d'un côté. Sinon, le support pourrait basculer ou faire tomber le téléviseur. Vous pourriez alors vous blesser ou endommager le téléviseur.

Si vous installez le support sur une surface moelleuse, comme un tapis ou une moquette, placez d'abord une plaque sur l'emplacement concné pour assurer plus de stabilité.

N'utilisez pas de support fissure.

N'utilisce pas le support s'il est fissure. Le verre risque de se briser et de faire basculer le téléviseur, provoquant ainsi des blessures graves ou des dégats.

Ne montez pas sur le support et ne l'utilisez pas comme tabouret.

Le verre risque de se briser ou le support et le téléviseur peuvent basculer, provoquant ainsi des blessures graves ou fatales.

Veillez à ne pas pincer le cordon d'alimentation ou le cable de raccordement.

Veillez à ne pas Coincer le cordon d'alimentation ou le cable de raccordement lorsque vous installez le téléviseur sur le support ou lorsque vous déplace ce dernier. Les cordons d'alimentation et cables de raccordement endommagés peuvent cause des incendies ou électrocutions.

Ne déplacez pas le support si le téléviseur est sur le dessus ou si des apparils raccordés sont à l'intérieur.

Vous pourriez vous blesser ou faire basculer le support en déplacant un poids excessif. De plus, les apparciels raccordés pouraient tomber et briser la tablette en verre, ou causer d'autres dommages.

ATTENTION

Le non-respect des précautions suivantes peut entrainer des blessures ou des dommages matériels.

Veillez à ce que l'assemblage et l'installation soient effectuels par au moins deux personnes.

Si une seule personne se charge de l'installation, un accident ou des blessures pourrait survenir. Veillez à éloigner les enfants lors de l'installation.

Ne modifiez pas le support.

Il pourrait tomber et vous blesser.

Ne placez aucun objet chaud directement sur le support.

La chaleur pourrait décolorer ou déformer le support.

REMARQUE À PROPOS DE L'UTILISATION

Remarques à propos de l'installation

• Lors de l'assemblage, placez les matériaux d'emballage au sol pour protégger le plancher.
• Avant d'assembler le support,CHOISSEZ I'emplacement d'installation.

À propos de la capacité de charge

Ne placez aucun équipement depassant le poids maximal spécifique sur la tablette, tel qu'indiqued sur l'illustration. Sinon, le support pourrait se briser.

Lors du déplacement du support

Vous risquez de vous bleisser en déplacant le support sans aide. Pour éviter de vous bleisser, suivez les consignes ci-dessous.

• Ne faites pas glisser le support. Les pieces de la base du support pourraient s'enlever et endommager le plancher.
• Veillez à ne pas coincer vos mains ou vos pieds sous la plaque inférieure.

Procedure de nettoyage du support

Essuycz-le occasionnellement avec un chiffon doux et sec. Les taches tenaces peuvent être nettoyées avec un chiffon légarement imbibe d'une solution savonnue douce. Veiliez ensuite à essuyer la surface avec un chiffon doux et sec. N'utilise pas de produits chimiques, comme l'alcool, un diluant ou du benzène, car ils peuvent endommager la surface du support.

Préparation pour l'assemblage

Avant l'assemblage

• Avant de proceser à l'assemblage, assurez-vous d'avoir un tournweis à tete etoilee correspondant aux vis.
• Pour utiliser un tournevis électrique, réglez le couple de serrage sur 1,5N· m {15 kgf·cm} environ.

Caracteristiques

Dimensions : mm (pouces)	a 1.022 (40 1/4)
	b 600 (23 5/8)
	c 400 (15 3/4)
	d 163 (6 1/2)
Poids : 45 kg (99 lb 4 oz)

La conception et les caractéristiques sont sujettes à modifications sans préavis.

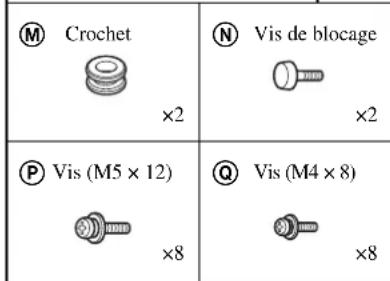

Vérification des pieces

• Vérifiez si toutes les pieces sont fournies.
• Les sachets des pieces sont étiquétés dans l'ordre alphabétique.

Installation

Veillez à ce que l'installation soit effectuee par au moins deux personnes.

1 Assemblage du support

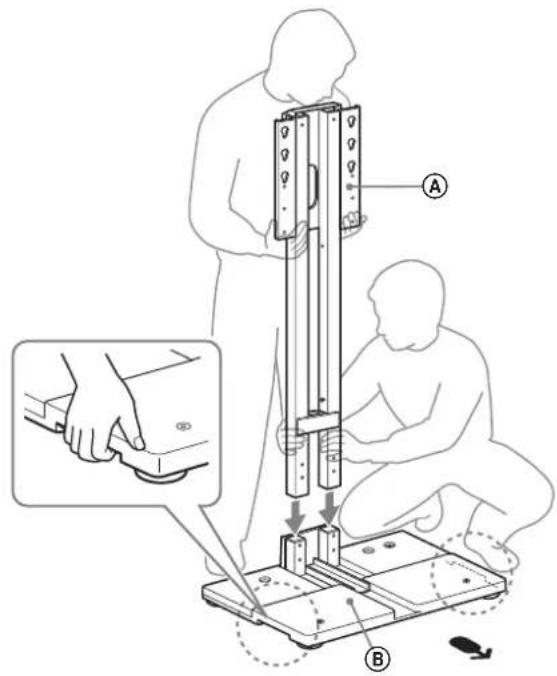

1 Installez le montant A sur la base B.

Le flèche pointe vers l'avant du support.

Fixez le montant A a la base B avec les vis (M5× 12) P (huit).

3 Installé le panneau de la base F sur la base B.

4 Installez le panneau avant © sur le montant A.

1 Vissez 2 vis de blocage sur le montant A. Ne les serrez pas trop.
2 Installez le panneau avant sur le montant A.
Serrez solidement les vis de blocage (deux).

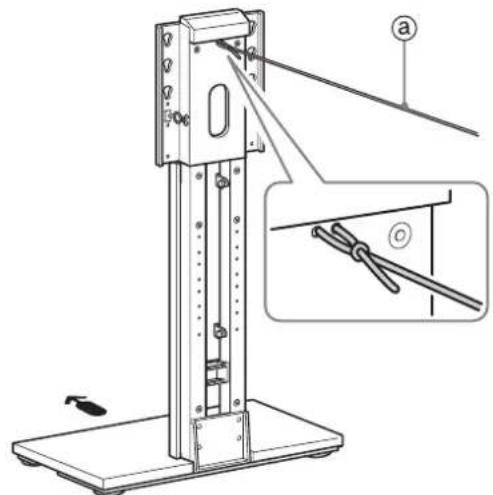

5 Reliez le montant 已 au mur avec une corde ou une chaine solide (evendue séparation).

• Avant de fixer le téléviseur au support, assurez-vous de prendre toutes les précautions nécessaires pour éviter qu'il ne bascule. Vous ne pouvez pas fixer sur A.

2 Préparation pour l'installation du téléviseur

L'installation varie selon la taille de I'écran du téléviseur.

Fixez le support pour 32 pouces G H ou le support 1J au téléviseur.

A Pour les écrans de 37 à 46 pouces:

Alignez la patte située à l'arrière du support ①② sur l'ouverture carree à l'arriere du téléviseur.
Fixez-les avec les vis (M6× 16) (quatre).

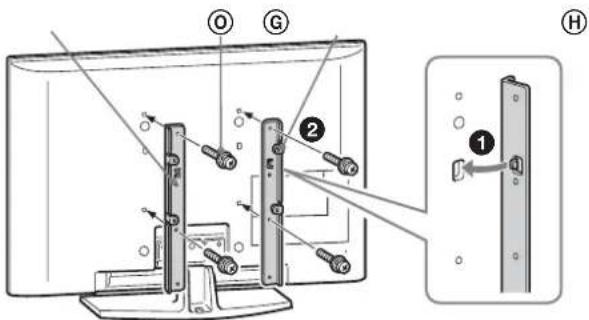

Pour les écrans de 32 pouces:

1Alignez la patte située a l'arriere du support pour 32 pouces (6) sur l'ouverture carree a l'arriere du televiseur.
Fixez-les avec les vis (M6× 16) (quatre).

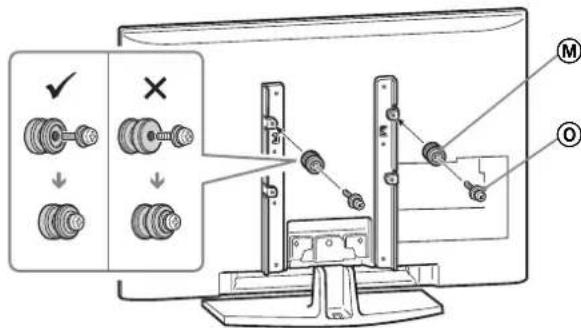

Fixez le crochet au support pour 32 pouces GH ou au support 1J.

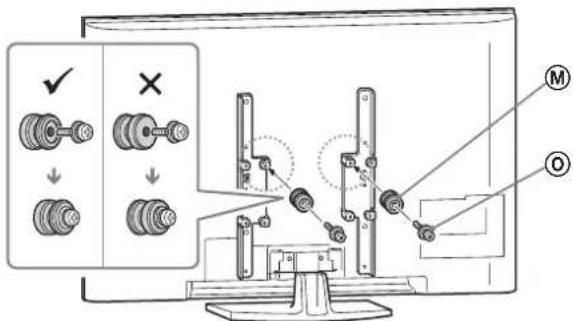

A Pour les écrans de 37 à 46 pouces :

Ajustez le crochet avec les vis (M6× 16) (deux) sur la position supérieure (cote interieur).

Pour les écrans de 32 pouces :

Ajustez le crochet avec les vis () (M6× 16) (deux) sur la position supérieure.

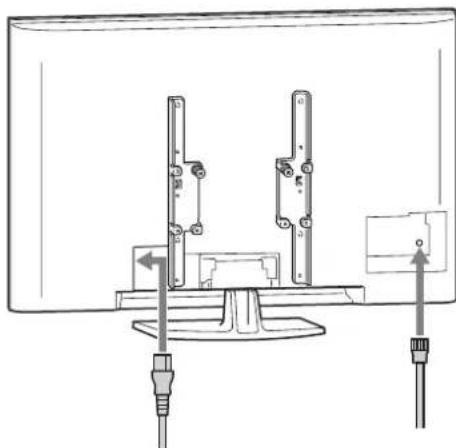

3 Connectez le cordon d'alimentation et les autres cables au téléviseur.

• Si le cordon d'alimentation est déjà connecté au téléviseur, connectez uniquement les autres cables.
• La position de connexion des cables varie selon le modele de téléviseur. Assurez-vous de dire les instructions d'utilisation de votre téléviseur.
• Selon le modele de votre téléviseur, il se peut que vous ne puissiez pas connecter les cables après avoir installe le téléviseur sur le support.

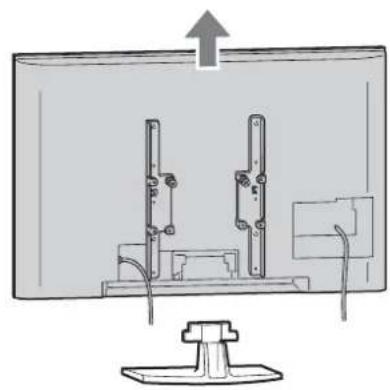

4 Retirez le support de table du téléviseur.

Pour savoir comment-retirer le support de table du télévisueur, consultez le mode d'emploi fourni avec ce dernier.

• Le nombre et la position des vis à l'arrière du téléviseur peuvent varier selon le mode. Veuillez dire le mode d'emploi qui l'accompagne.
• Ne fixez pas les panneaux arrêté du support (s'ils sont fournis avec le téléviscur).

3 Installation du téléviseur

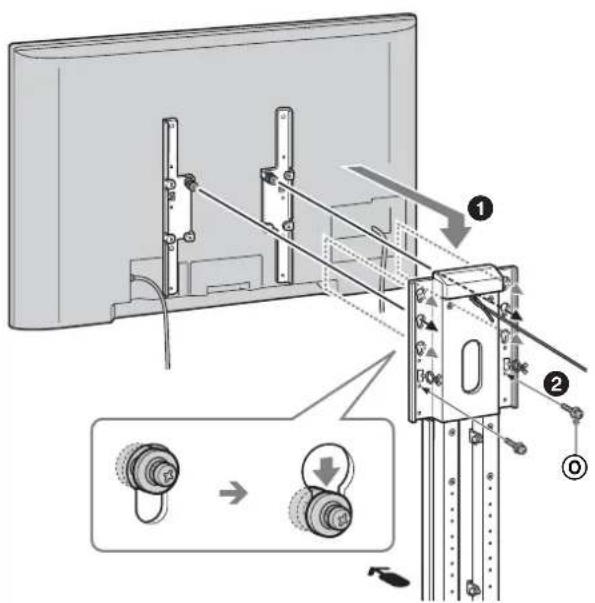

Fixez le montant au téléviseur.

Insérez le crochet fixé au téléviseur dans les ouvertures du montant A. Le support peut être reglé sur 3 hauteurs.

Assurez-vous de ne pas coinceer le cordon d'alimentation entre le panneau avant © et le téléviseur.
Fixez le télévisuer au montant A avec les vis (M6× 16) (deux).

4 Regroupement des câbles

1 Une fois les cables connectés au téléviseur, regroupez-les.

Fixez le cordon d'alimentation dans la bride, puis regroupez les autres cables dans le porte-cable.

• Ne placez pas le cordon d'alimentation dans le porte-cable.

5 Mesures de sécurité pour éviter le basclement

Pour les utilisateurs de l'enceinte centrale :

Fixez d'abord le bras et la tablette, puis prenez les précautions nécessaires pour éviter que le support puisse basculer.

(Consultez la section « Installation de la table de l'enceinte centrale (uniquement pour les cinémas maison) ».)

Fixez le montant au mur.

Installez le support de fixation murale (b) vendu séparément) sur un mur solide et fixez une corde ou une chaîne résistante a

2

Fixez le panneau arriere supérieur et le panneau arriere inférieur au montant A.

Fixez le panneau arriere supérieur au montant A.
Fixez le panneau arrirée inférieur E au montant A.

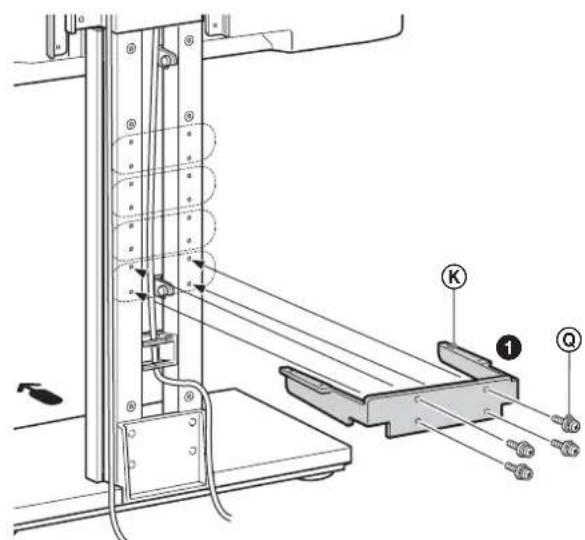

Installation de la table de l'enceinte centrale (uniquement pour les cinémas maison)

Fixez le bras au montant A avec les vis (M4× 8) (quatre). Le bras K peut etre regle sur 4 hauteurs.

Fixez la tablette avec les vis (M4× 8) @ (quatre).

• N'utilise pas de tournevis electrique pour fixer le panneau acrylique car il pourrait se briser en cas de force de serrage excessive.
• La capacité de charge maximale est de 2kg (4 lb 7 oz).
  N'installez aucun équipement de plus de 2kg (4 lb 7 oz) ou d'une largeur supérieure à 380mm (15 pouces).
