MODE D'EMPLOI L 160 D DB Technologies

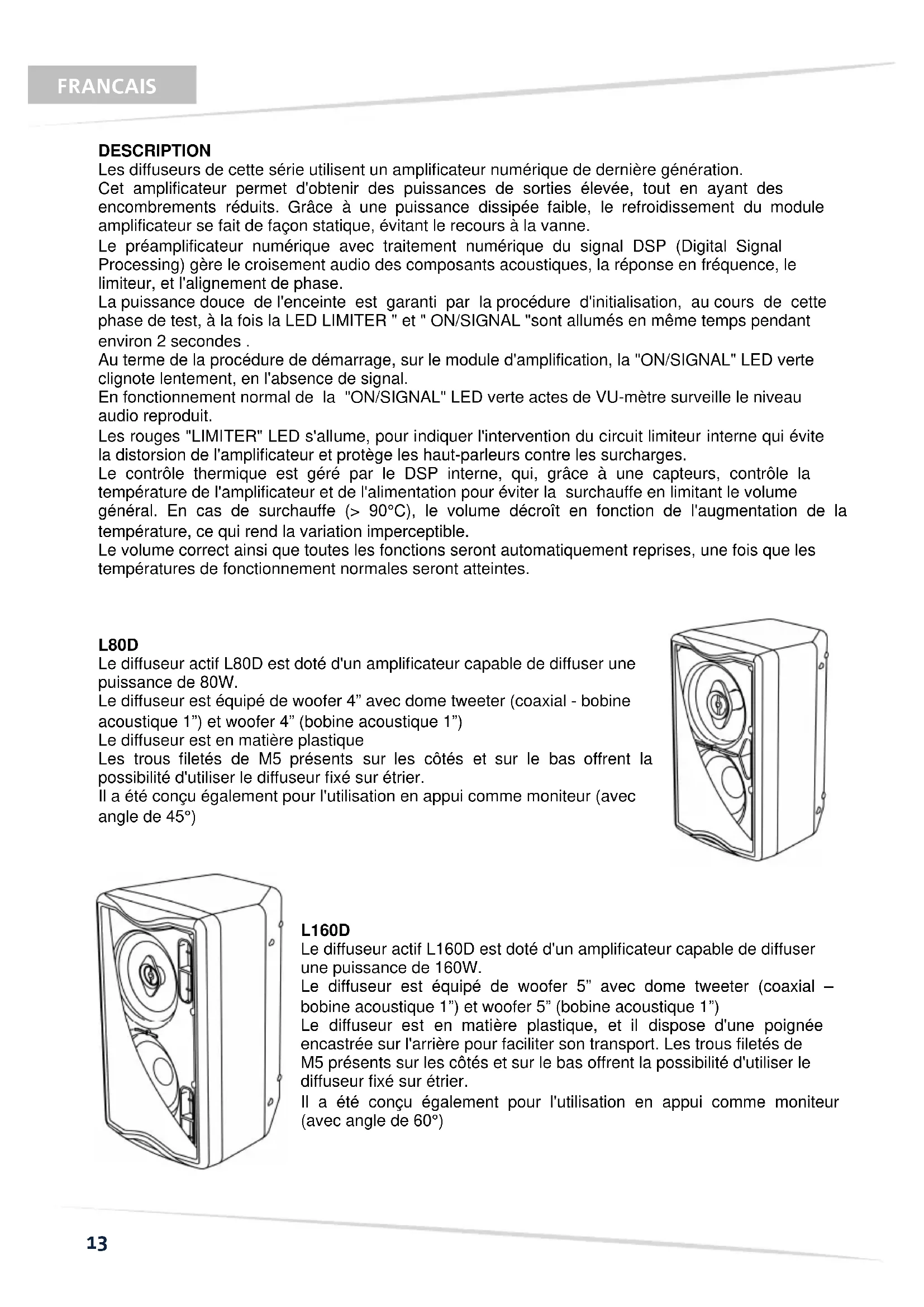

Les diffuseurs de cette série utilisent un amplificateur numérique de dernière génération.
Cet amplificateur permet d'obtenir des puissances de sorties élevée, tout en ayant des encombrements réduits. Grâce à une puissance dissipée faible, le refroidissement du module amplificateur se fait de façon statique, évitant le recours à la vanne.
Le préamplificateur numérique avec traitement numérique du signal DSP (Digital Signal Processing) gère le croisement audio des composants acoustiques, la réponse en fréquence, le limiteur, et l'alignement de phase.
La puissance douce de l'enceinte est garanti par la procédure d'initialisation, au cours de cette phase de test, à la fois la LED LIMITER " et " ON/SIGNAL "sont allumés en même temps pendant environ 2 secondes .
Au terme de la procédure de démarrage, sur le module d'amplification, la "ON/SIGNAL" LED verte clignote lentement, en l'absence de signal.
En fonctionnement normal de la "ON/SIGNAL" LED verte actes de VU-mètre surveille le niveau audio reproduit.
Les rouges "LIMITER" LED s'allume, pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges.
Le contrôle thermique est géré par le DSP interne, qui, grâce à une capteurs, contrôle la température de l'amplificateur et de l'alimentation pour éviter la surchauffe en limitant le volume général. En cas de surchauffe (> 90°C), le volume décroît en fonction de l'augmentation de la température, ce qui rend la variation imperceptible.
Le volume correct ainsi que toutes les fonctions seront automatiquement reprises, une fois que les températures de fonctionnement normales seront atteintes.
L80D

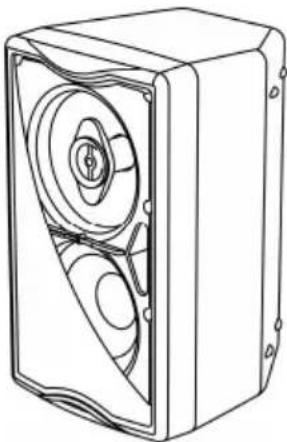

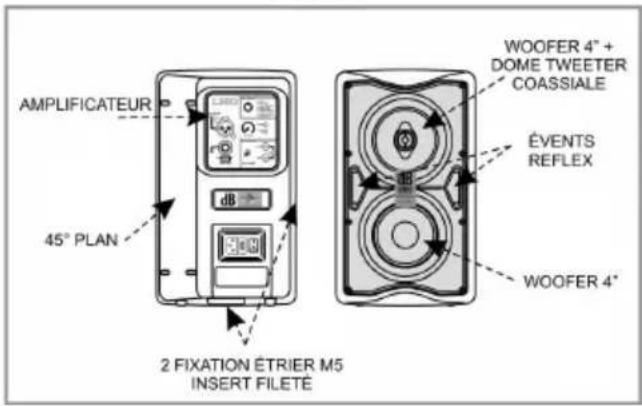

Le diffuseur actif L80D est doté d'un amplificateur capable de diffuser une puissance de 80W.
Le diffuseur est équipé de woofer 4" avec dome tweeter (coaxial - bobine acoustique 1") et woofer 4" (bobine acoustique 1")
Le diffuseur est en matière plastique
Les trous filetés de M5 présents sur les côtés et sur le bas offrent la possibilité d'utiliser le diffuseur fixé sur étrier.
Il a été conçu également pour l'utilisation en appui comme moniteur (avec angle de 45°)

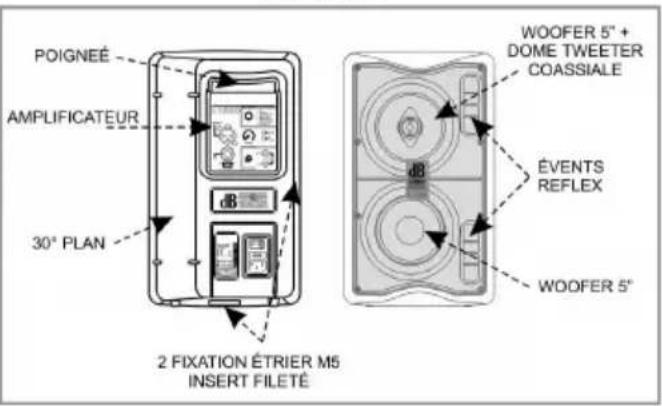

Le diffuseur actif L160D est doté d'un amplificateur capable de diffuser une puissance de 160W.
Le diffuseur est équipé de woofer 5" avec dome tweeter (coaxial - bobine acoustique 1") et woofer 5" (bobine acoustique 1")
Le diffuseur est en matière plastique, et il dispose d'une poignée encastrée sur l'arrière pour faciliter son transport. Les trous filetés de M5 présents sur les côtés et sur le bas offrent la possibilité d'utiliser le diffuseur fixé sur étrier.
Il a été conçu également pour l'utilisation en appui comme moniteur (avec angle de 60°)

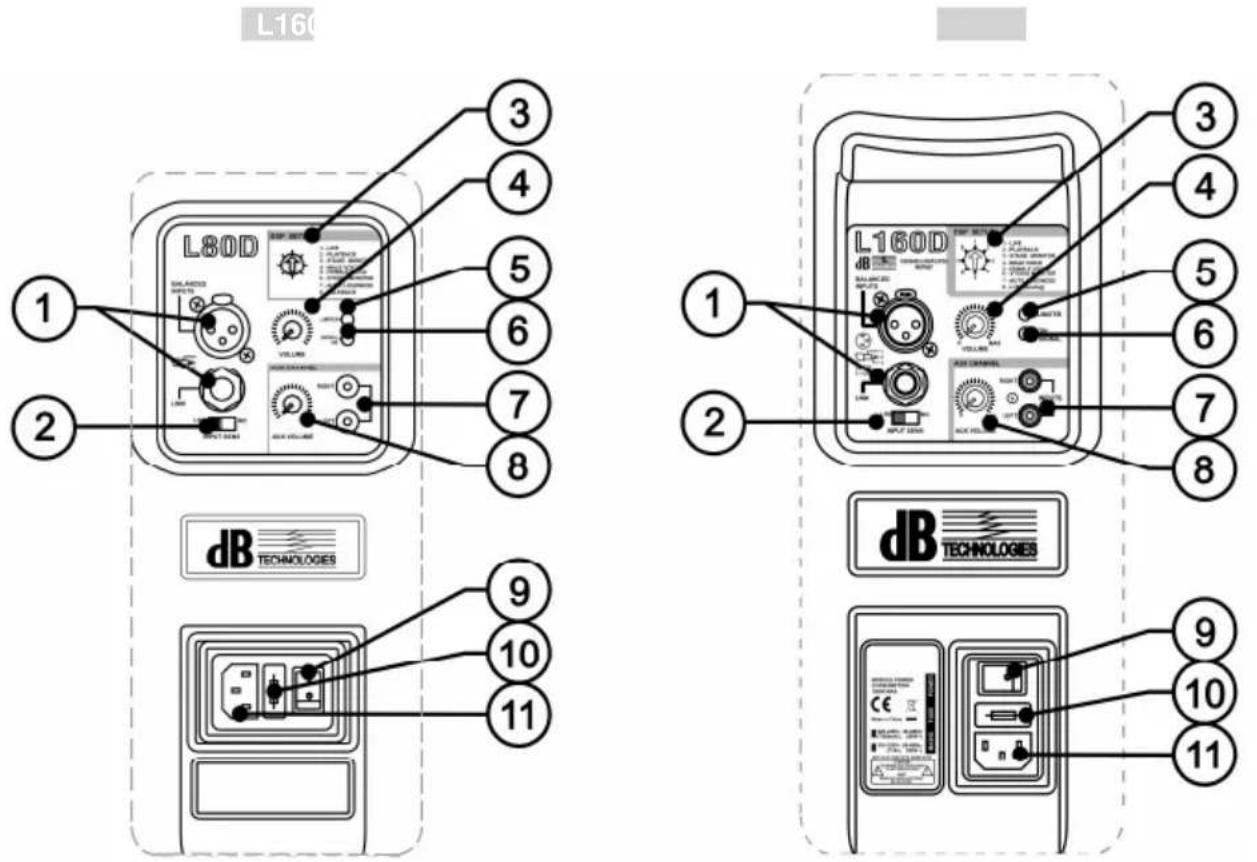

COMMANDES ET FONCTIONS (FIG. 1)
Section ENTRÉE/SORTIE et COMMANDES
1) CONNECTEURS "BALANCED INPUT" (XLR) et "LINK" (JACK 6,3mm)
Ces Entrées symétriques peuvent être utilisées pour la connexion de microphones symétriques ou asymétriques ou de sources au niveau ligne (0dB) (par ex. préamplificateur, table de mixage, platine cassette, lecteur CD, instrument de musique, ...).
La sortie est reliée en parallèle à l'entrée et peut être utilisée pour transmettre un signal audio en entrée à un autre diffuseur amplifié, à un enregistreur ou à un amplificateur supplémentaire.
2) SÉLECTEUR SENSIBILITÉ "INPUT SENS"
Positionner le sélecteur sur LINE pour utiliser une source au niveau ligne (0dB) ou sur MIC pour utiliser un microphone.
3) SÉLECTEUR ÉGALISATION "DSP SETUP"
Ce contrôle permet de sélectionner l'égalisation adéquate à l'utilisation du diffuseur.
4) CONTRÔLE "SENSITIVITY"
La commande permet de régler le volume du diffuseur.
Ce contrôle n'influe pas sur le niveau de la sortie "LINK".
5) INDICATEUR LUMINEUX "LIMITER"
Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges
6) INDICATEUR LUMINEUX "ON/SIGNAL"
L'indicateur lumineux "ON/SIGNAL" s'allume de couleur vert pour indiquer que le diffuseur est allumé et le fonctionnement correct de l'amplificateur. En l'absence de signal la "ON/SIGNAL" LED verte clignote lentement.
En fonctionnement normal la LED actes de VU-mètre surveille le niveau audio reproduit.
Section « AUX CHANNEL »
7) CONNECTEUR D'ENTRÉE "AUX CHANNEL - INPUTS"
Grâce aux connecteurs phono RCA, cette entrée permet de brancher aisément des lecteurs CD, des DAT, des platines cassette ou bobine, etc...
8) CONTROLE "AUX CHANNEL - VOLUME"
Ce contrôle règle le volume sortant du diffuseur de l'unique signal en entrée AUX CHANNEL. Ce contrôle n'a aucune influence sur le niveau du volume général du diffuseur.
Section d'alimentation
9) INTERRUPTEUR "POWER"
L'interrupteur permet d'allumer et d'éteindre l'enceinte.
Logement pour le fusible de secteur.
11) PRISE POUR LE FIL D'ALIMENTATION "MAINS"
Elle permet de brancher le cordon d'alimentation fourni en dotation.
Section d'alimentation
Le DSP interne permet la sélection de 8 égalisations différentes :
DSP SETUP
1 - LIVE
2 - PLAYBACK
3 - STAGE MONITOR
4 - MALE VOICE
5 - FEMALE VOICE
6 - STUDIO MONITOR
7 - AUTO LOUDNESS
8 - TALKBACK
L80D
L160D
DSP SETUP
1 - LIVE
2 - PLAYBACK
3 - STAGE MONITOR
4 - MALE VOICE
5 - FEMALE VOICE
6 - STUDIO MONITOR
7 - AUTO LOUDNESS
8 - L160 (Analog)
1 - LIVE
Pour l'utilisation pendant les performances en live avec diffuseur positionné sur pied. Indiqué pour musiciens et chanteurs.
2 - PLAYBACK
Pour une écoute et utilisation de musique reproduite (lecteurs MP3, CD etc.), même en live avec diffuseur positionné sur pied. Les basses et les hautes fréquences sont amplifiées.
3 - STAGE MONITOR
Pour utilisation en appui au sol comme écran de scène. Les fréquences basses sont limitées, amplifiées par le sol, évitant ainsi les retours.
4 - MALE SINGER
Etudié pour voix masculines car les fréquences moyennement basses sont amplifiées limitant au minimum le retour (feedback) du à l'effet de proximité des micros cardioïdes ou hyper-cardioïdes.
5 - FEMALE SINGER
Etudié pour voix féminines. Avec ce préréglage, les fréquences moyennement hautes sont amplifiées donnant à la voix un effet plus cristallin. Le retour de voix (feedback) est extrêmement limité aussi bien pour les micros cardioïdes qu'hyper-cardioïdes.
6 - STUDIO MONITOR
Etudié spécialement pour l'utilisation en studio ou là où une courbe de réponse plate du signal d'entrée est requise. Dans ce cas, le signal reproduit est plus fidèle que le signal d'origine.
7 - AUTO LOUDNESS
Pour toutes les situations où la musique est diffusée en fond. Dans ce cas, les fréquences basses sont étendues et exaltées de manière à créer un son plus enveloppant même à bas niveau sonore.
8 - TALKBACK seulement avec diffuseur L80D
Précisément indiqué pour améliorer l'intelligibilité des mots prononcés. La courbe de réponse en fréquence dans ce préréglage est appropriée pour la radiodiffusion d'annonce, d'avertissements et de messages vocaux.
8 - L160 (Analog) seulement avec diffuseur L160D
Pour une utilisation du diffuseur sur un pied, purement indiqué pour la reproduction musicale (lecteurs MP3, CD etc.). Avec ce préréglage, la courbe de réponse du haut-parleur est identique à celle du modèle analogique L160.
TABLEAU DE DIAGNOSTIC
| ETAT OU CONDITION DU MODULE | LED"ON/SIGNAL" | LED"LIMITER" | FONCTIONS OU DESCRIPTION DUMODULE |
| Fonctionnement normal | |||
| Mise sous tension | Illuminée 2/3sec. | Illuminée 2/3sec. | Audio en MUTEInitialisation du module amplificateur |
| Utilisation normale (sans entrée de signal audio) | Clignotements lents | Éteint | Audio ACTIVEInitialisation du module terminée et correcte. Sans entrée de signal audio |
| Utilisation normale | Clignotements en fonction de la piste | Éteint | Audio ACTIVEInitialisation du module terminée et correcte. |
| Gestion amplificateur de température | |||
| Température amplificateur (seuil thermique) | Fonctionnement normal | Fonctionnement normal | Audio ACTIFLe module amplificateur réduit le volume, jusqu'à un maximum de 6dBm, lorsque la température augmente au-delà du seuil de protection. |
| Erreurs génériques | |||
| Détection absence alimentation secteur (Vac) | Éteint | Éteint | Un manque momentané de la tension d'alimentation est détecté durant le fonctionnement normal |
| Surcharge de courant | Fonctionnement normal | Fonctionnement normal | Pendant le fonctionnement normal, la surcharge de courant est détectée et gérée automatiquement par l'amplificateur. |
DONNES TECHINIQUES
| L80D | L160D | |
| Système | Active Bi-Amp | Active Bi-Amp |
| Typologie amplificateur | Digital – Class D | Digital – Class D |
| Puissance PRG | 80W | 160W |
| Puissance musicale | 160W | 320W |
| Réponse en fréquence (-6dB) | 104Hz-20KHz | 88Hz-20KHz |
| (-10dB) | 90Hz-20KHz | 70Hz-20KHz |
| Pression sonore (SPL) | 112dB | 116dB |
| Composantes | 1 woofer 4"+ dome tweeter(coaxial)1 woofer 4" | 1 woofer 5"+ dome tweeter(coaxial)1 woofer 5" |
| Entrée sensibilité | -32dB / 0dB (switch) | -32dB / 0dB (switch) |
| Impedance entrée | LINE/MIC | LINE/MIC |
| Symétrique | 30Kohm/600ohm | 30Kohm/600ohm |
| Asymétrique | 15Kohm/300ohm | 15Kohm/300ohm |
| Entrée RCA sensibilité | -12dBu | -12dBu |
| Impedance entrée RCA | 4.7Kohm | 4.7Kohm |
| Alimentation | 100-120Vac 50-60Hz220-240Vac 50-60Hz | 100-120Vac 50-60Hz220-240Vac 50-60Hz |
| Courant d'appel | 600mA | 900mA |
| Consommation de courant | ||
| 100-120Vac 50-60Hz | 500mA | 800mA |
| 220-240Vac 50-60Hz | 250mA | 400mA |
| Dimensions (WxHxD) | 155X265X180 mm6.1X10.4X9.1inch. | 200x335x220mm7.9X13.2X8.7inch. |
| Poids | 3.75Kg8.27lbs | 5,2Kg11.46lbs |
| PROCESSEUR DSP | ||
| DSP | 56bit | 56bit |
| Transformation audio AD/DA | 24bit/48KHz | 24bit/48KHz |
| Contrôle du volume | Digital | Digital |
| Égalisation | 8 preset EQ | 8 preset EQ |
CLASSIFICATION EMI
En accord aux les normes EN 55103, l'équipement est conçu et convenable pour une utilisation en environnement électromagnétique E3 ou inférieur (E2,E1).
L80D
L160D
FIG. 1 - ABB. 1

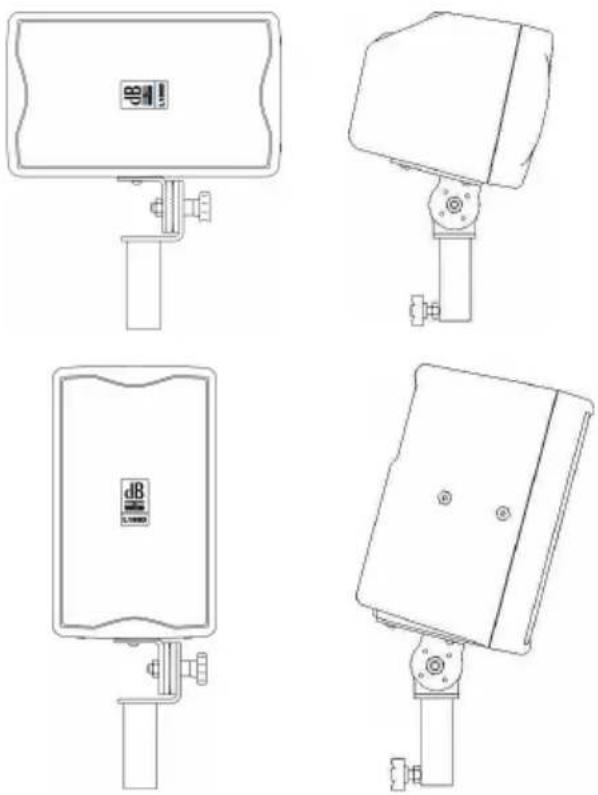

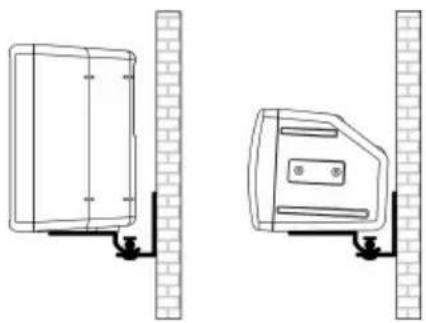

Le kit de fixation par étrier est fourni en option (code SN130)
Le kit de fixation par étrier est fourni en option (code SA25)
Le kit de fixation par étrier est fourni en option (code WB 03)
Le kit de fixation par étrier est fourni en option (code WB13)
Contact dBTechnologies pour les accessoires à utiliser avec la machine.
N'accepterons pas toutes les responsabilités lorsque des accessoires inappropriés ou ne conviennent pas à des dispositifs supplémentaires sont utilisés.
AVVERTENZA – WARNING – ACHTUNG - ATTENTION
Avant de suspendre le diffuseur, contrôler tous les composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de l'installation.
AVVERTENZA – WARNING – ACHTUNG - ATTENTION

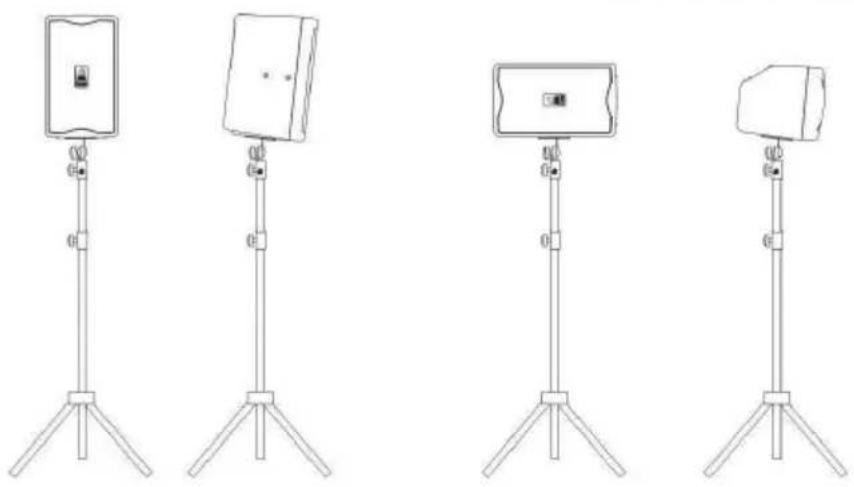

L'utilisation du diffuseur sur support avec pied doit être effectué par un personnel professionnel qualifié qui doit veiller à positionner un pied de support en direction du coté où sort le son (côté antérieur du diffuseur) de manière à optimiser la stabilité par rapport au barycentre du diffuseur
