MANUALE UTENTE L 160 D DB Technologies

MANUALE D'USO - Sezione 1

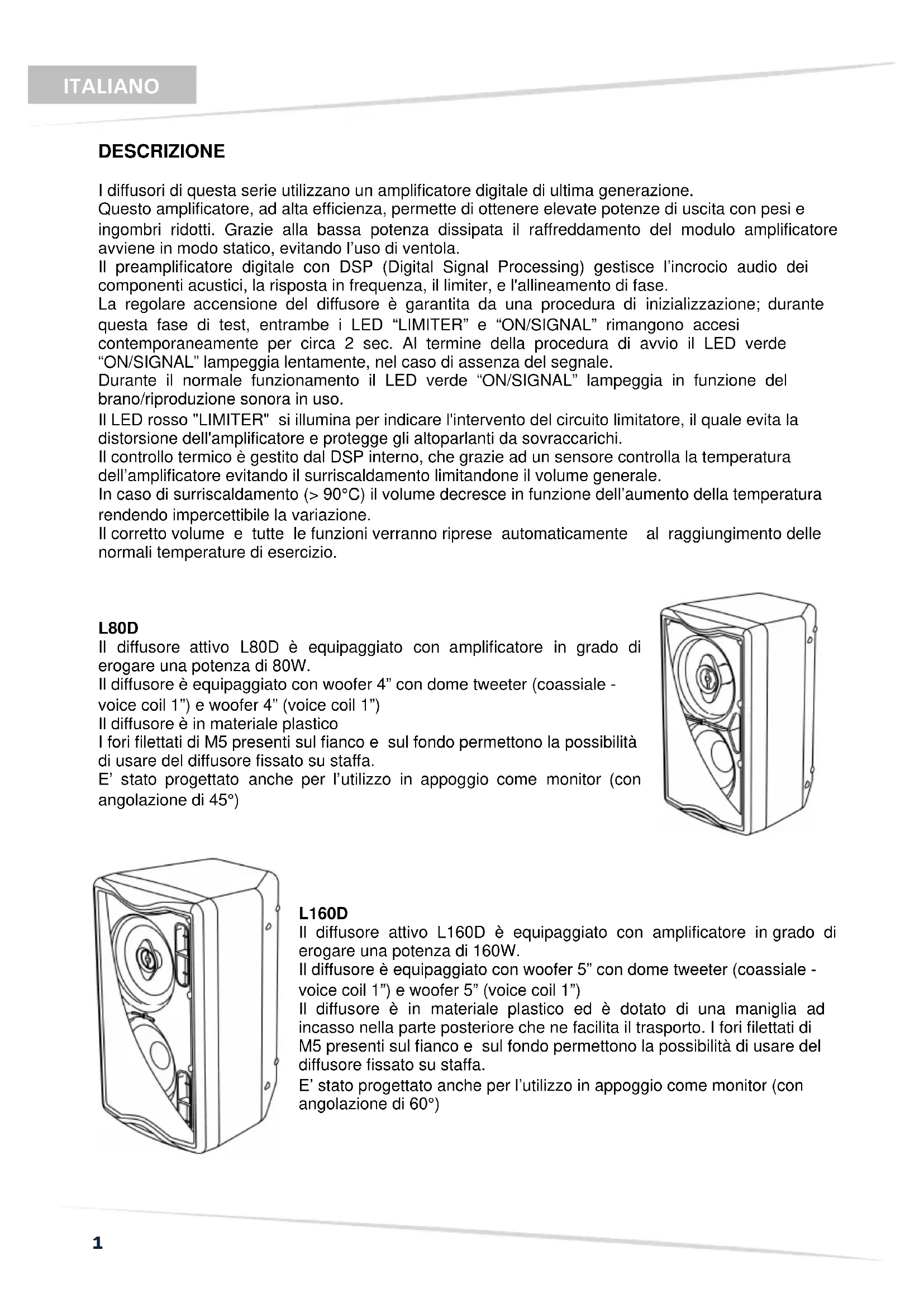

I diffusori di questa serie utilizzano un amplificatore digitale di ultima generazione.

Questo amplificatore, ad alta efficienza, permette di ottenere elevate potenze di uscita con pesi e ingombri ridotti. Grazie alla bassa potenza dissipata il raffreddamento del modulo amplificatore avviene in modo statico, evitando l'uso di ventola.

Il preamplificatore digitale con DSP (Digital Signal Processing) gestisce l'incrocio audio dei componenti acustici, la risposta in frequenza, il limiter, e l'allineamento di fase.

La regolare accensione del diffusore è garantita da una procedura di inizializzazione; durante questa fase di test, entrambe i LED "LIMITER" e "ON/SIGNAL" rimangono accesi contemporaneamente per circa 2 sec. Al termine della procedura di avvio il LED verde "ON/SIGNAL" lampeggia lentamente, nel caso di assenza del segnale.

Durante il normale funzionamento il LED verde "ON/SIGNAL" lampeggia in funzione del brano/riproduzione sonora in uso.

Il LED rosso "LIMITER" si illumina per indicare l'intervento del circuito limitatore, il quale evita la distorsione dell'amplificatore e protegge gli altoparlanti da sovraccarichi.

Il controllo termico è gestito dal DSP interno, che grazie ad un sensore controlla la temperatura dell'amplificatore evitando il surriscaldamento limitandone il volume generale.

In caso di surriscaldamento (> 90°C) il volume decresce in funzione dell'aumento della temperatura rendendo impercettibile la variazione.

Il corretto volume e tutte le funzioni verranno riprese automaticamente al raggiungimento delle normali temperature di esercizio.

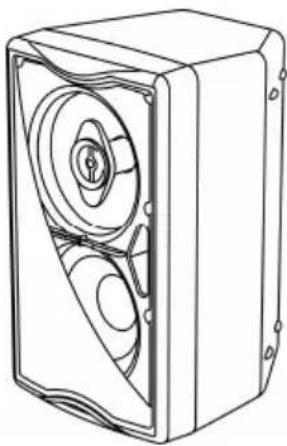

L80D

Il diffusore attivo L80D è equipaggiato con amplificatore in grado di erogare una potenza di 80W.

Il diffusore è equipaggiato con woofer 4" con dome tweeter (coassiale - voice coil 1") e woofer 4" (voice coil 1")

Il diffusore è in materiale plastico

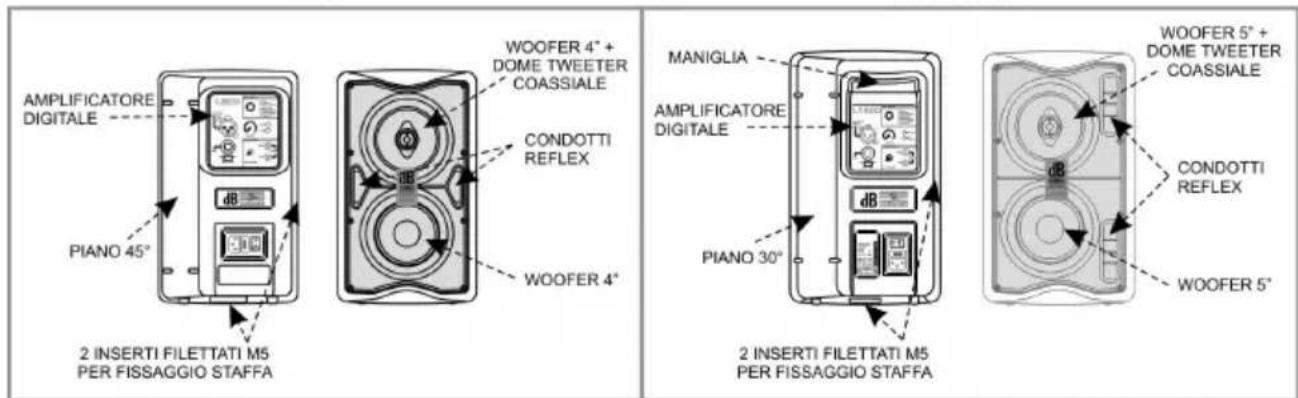

I fori filettati di M5 presenti sul fianco e sul fondo permettono la possibilità di usare del diffusore fissato su staffa.

E' stato progettato anche per l'utilizzo in appoggio come monitor (con angolazione di 45°)

Il diffusore attivo L160D è equipaggiato con amplificatore in grado di erogare una potenza di 160W.

Il diffusore è equipaggiato con woofer 5" con dome tweeter (coassiale - voice coil 1") e woofer 5" (voice coil 1")

Il diffusore è in materiale plastico ed è dotato di una maniglia ad incasso nella parte posteriore che ne facilita il trasporto. I fori filettati di M5 presenti sul fianco e sul fondo permettono la possibilità di usare del diffusore fissato su staffa.

E' stato progettato anche per l'utilizzo in appoggio come monitor (con angolazione di 60°)

COMANDI E FUNZIONI

Sezione INGRESSI/USCITE e CONTROLLI

1) CONNETTORI "BALANCED INPUT" (XLR), "LINK" (JACK 6,3mm)

Questi connettori possono essere utilizzati come ingressi bilanciati per il collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a livello linea (0dB) (es. Preamplificatore, mixer, registratore, lettore CD, strumento musicale, ...)

Questi connettori sono collegati in parallelo e possono essere utilizzati per rinviare il segnale audio ad altri diffusori amplificati, registratori o amplificatori supplementari.

2) SELETTORE SENSIBILITA' "INPUT SENS"

Posizionare il selettore in LINE per l'utilizzo di una sorgente a livello linea (0dB) o MIC per l'utilizzo di un microfono.

3) SELETTORE EQUALIZZAZIONI "DSP SETUP"

Questo controllo permette di selezionare l'equalizzazione adeguata all'utilizzo del diffusore.

4) CONTROLLO "VOLUME"

Questo controllo regola il volume in uscita dal diffusore.

Tale controllo non influisce sul livello del segnale rilanciato (LINK).

5) INDICATORE LUMINOSO "LIMITER"

Questo indicatore s'illumina di colore rosso per indicare l'intervento del circuito limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli altoparlanti da sovraccarichi.

Questo indicatore s'illumina di colore verde per indicare il corretto funzionamento del diffusore. In caso di assenza di segnale il led lampeggia lentamente.

Nel normale funzionamento il led funge da Vu-Meter monitorando il livello audio.

Sezione "AUX CHANNEL"

7) CONNETTORI IN INGRESSO "AUX CHANNEL - INPUTS"

Questi ingressi, tramite i connettori phono RCA, consentono un facile collegamento di CD, DAT, Mp3 player, ecc....

8) CONTROLLO "AUX CHANNEL - VOLUME"

Questo controllo regola il volume in uscita dal diffusore del solo segnale in ingresso AUX CHANNEL.

Tale controllo non influisce sul livello del volume generale del diffusore.

Sezione Alimentazione

9) INTERRUTTORE GENERALE "POWER"

L'interruttore permette l'accensione e lo spegnimento del diffusore.

Alloggio per fusibile di rete.

11) PRESA DI ALIMENTAZIONE "MAINS"

Consente la connessione del cavo di alimentazione fornito in dotazione.

DSP SETUP

Il DSP interno permette la selezione di 8 diverse equalizzazioni:

DSP SETUP

1 - LIVE

2 - PLAYBACK

3 - STAGE MONITOR

4 - MALE VOICE

5 - FEMALE VOICE

6 - STUDIO MONITOR

7 - AUTO LOUDNESS

8 - TALKBACK

L80D

L160D

DSP SETUP

1 - LIVE

2 - PLAYBACK

3-STAGE MONITOR

4 - MALE VOICE

5 - FEMALE VOICE

6 - STUDIO MONITOR

7 - AUTO LOUDNESS

8 - L160 (Analog)

1 - LIVE

Per l'utilizzo durante performance live con diffusore posizionato su piantana. Indicato per musicisti e cantanti.

2 - PLAYBACK

Per ascolto e utilizzo di musica riprodotta (lettori MP3, CD etc.), anche in sede live con diffusore posizionato su piantana. Vengono enfatizzate le basse e le alte frequenze.

3 - STAGE MONITOR

Per utilizzo in appoggio su pavimento come stage monitor. Vengono limitate le frequenze basse, enfatizzate dal suolo, evitando quindi i feedback relativi.

4 - MALE SINGER

Studiato per voci maschili in quanto vengono enfatizzate le frequenze medio-basse limitando al minimo il ritorno (feedback) dovuto all'effetto di prossimità dei microfoni cardioidi o ipercardioidi.

5 - FEMALE SINGER

Studiato per voci femminili. Con questo preset vengono enfatizzate le frequenze medio-alte, donando alla voce un effetto più cristallino. Il ritorno di voce (feedback) viene estremamente limitato sia per microfoni cardioidi che ipercardioidi.

6 - STUDIO MONITOR

Studiato appositamente per l'utilizzo in studio, oppure dove sia richiesta una curva di risposta flat del segnale d'ingresso. In questo caso il segnale riprodotto risulta essere quanto più fedele al segnale originale.

7 - AUTO LOUDNESS

Per tutte quelle situazioni dove la musica viene diffusa come sottofondo. In questo caso le basse frequenze vengono estese ed esaltate, in modo da creare un suono più avvolgente anche a basso livello sonoro.

8 - TALKBACK solo con diffusore L80D

Prettamente indicato per migliorare l'intelligibilità del parlato. La curva di risposta in frequenza in questo preset risulta essere appropriata per radiodiffusione di annunci, avvisi e messaggi vocali.

8 - L160 (Analog) solo con diffusore L160D

Per utilizzo del diffusore su piantana, prettamente indicato per la riproduzione musicale (lettori MP3, CD etc.). La curva di risposta dello speaker in questo preset risulta essere identica a quella del modello analogico L160.

TABELLA DELLA DIAGNOSTICA

STATO O CONDIZIONE DEL MODULO	LED “SIGNAL-ON”	LED “LIMITER”	FUNZIONI O DESCRIZIONE DEL MODULO
Funzionamento normale
Accensione	Acceso 2/3sec.	Acceso2/3sec	Audio in MUTEInizializzazione del modulo amplificatore
Uso normale (senza segnale audio iningresso)	Lampeggio lento	Spento	Audio ATTIVOInizializzazione del modulo completata e corretta. Assenza segnale audio.
Uso normale	Lampeggio in funzione del brano musicale	Spento	Audio ATTIVOInizializzazione del modulo completata e corretta.
Gestione della temperatura amplificatore
Temperatura amplificatore (soglia termica)	Funzionamento normale	Funzionamento normale	Audio ATTIVOIl modulo amplificatore riduce il volume, fino ad un massimo di 6dBm, all'aumentare della temperatura al di sopra della soglia di protezione.
Errori generici
Rilevazione assenza alimentazione di rete (Vac)	Spento	Spento	Durante il normale funzionamento viene rilevato un buco o una mancanza momentanea della tensione di alimentazione
Sovraccarico di corrente	Funzionamento normale	Funzionamento normale	Durante il normale funzionamento viene rilevato un sovraccarico di corrente e gestito automaticamente dall'amplificatore.

DATI TECNICI

	L80D	L160D
Sistema	Attivo Bi-Amp	Attivo Bi-Amp
Tipologia amplificatore	Digitale – Classe D	Digitale – Classe D
Potenza PRG	80W	160W
Potenza musicale	160W	320W
Risposta in Frequenza (-6dB)	104Hz-20KHz	88Hz-20KHz
(-10dB)	90Hz-20KHz	70Hz-20KHz
Pressione sonora (SPL)	112dB	116dB
Componenti	1 woofer 4” + dome tweeter(coassiale)1 woofer 4”	1 woofer 5” + dome tweeter(coassiale)1 woofer 5”
Sensibilità ingresso nominale	-32dBu / 0dBu (switch)	-32dBu / 0dBu (switch)
Impedenza ingresso	LINE/MIC	LINE/MIC
Bilanciato	30Kohm/600ohm	30Kohm/600ohm
Sbilanciato	15Kohm/300ohm	15Kohm/300ohm
Sensibilità di ingresso RCA	-12dBu	-12dBu
Impedenza RCA	4.7Kohm	4.7Kohm
Alimentazione	100-120Vac 50 -60Hz220-240Vac 50-60Hz	100-120Vac 50-60Hz220-240Vac 50-60Hz
Corrente di accensione	600mA	900mA
Consumo di corrente
100-120Vac 50-60Hz	500mA	800mA
220-240Vac 50-60Hz	250mA	400mA
Dimensioni (LxHxP)	155x265x180mm6.1x10.4x9.1inch.	200x335x220mm7.9x13.2x8.7 inch.
Peso	3,75Kg8,27lbs	5,2Kg11.46lbs
Processore DSP
DSP	56bit	56bit
Conversione audio AD/DA	24bit/48KHz	24bit/48KHz
Controllo volume	Digitale	Digitale
Equalizzazione	8 preset EQ	8 preset EQ

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti Elettromagnetici E3 o inferiori (E2, E1).

L80D

L160D

DESCRIPTION

Utilizzo in appoggio - Supported use

Il kit di fissaggio con staffa è opzionale (codice SN130)

Il kit di fissaggio con staffa è opzionale (codice SA25)

Installazione fissa a parete - Fixed wall installation

Il kit di fissaggio con staffa è opzionale (codice WB 03)

Il kit di fissaggio con staffa è opzionale (codice WB13)

ISTRUZIONI DI SICUREZZA PER ACCESSORI

Contattare dB Technologies per gli accessori da utilizzare a corredo.

Si declina ogni responsabilità da un utilizzo inappropriato degli accessori o di dispositivi aggiuntivi non idonei allo scopo.

Prima si sospendere il diffusore controllare tutti i componenti da utilizzare (non devono presentare danni, deformazioni, parti mancanti o danneggiate che possono ridurre la sicurezza dell'installazione).

L'utilizzo del diffusore su supporto piantana deve essere effettuato esclusivamente da personale professionale qualificato, prestando attenzione a posizionare un piede del supporto piantana in direzione del lato di uscita del suono (lato anteriore del diffusore) in modo da massimizzare la stabilità del sistema in relazione al suo baricentro.
