Enceintes avant, Enceinte centrale Les enceintes avant reproduisent le son stéréo avant et l'enceinte centrale reproduit le son central comme les dialogues et les voix. La position optimale des enceintes avant est à hauteur d'oreilles. L'enceinte centrale devra faire face à la position d'écoute.

Enceintes ambiophoniques Les enceintes surround produisent un champ sonore arrière. La position optimale se situe juste au-dessus de la hauteur d'oreilles.

Caisson de basse Le caisson de basse reproduit les sons graves et produit un riche champ sonore. Placez-le à n'importe quel endroit se trouvant en face de la position d'écoute. Le placer entre l'enceinte centrale et l'une des enceintes avant permet une lecture plus naturelle des sources musicales.

Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées. Raccordez des enceintes ayant une valeur d'impédance comprise entre 6 h et 16 h. En raccordant, faites correspondre les bornes + et - de cet appareil avec les bornes + et - des enceintes. Après avoir effectué tous les raccordements, paramétrez les enceintes dans “ Réglage automatique d'enceinte (Calibrage de la pièce AccuEQ) (> 16)”.

Vérifiez que les fils dénudés des enceintes ne dépassent pas des bornes d'enceinte lors du raccordement. Si les fils dénudés des enceintes entrent en contact avec le panneau arrière ou si les fils + et - se touchent, le circuit de protection sera activé.

Ceci décrit les raccordements d'un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel). Avec ce raccordement, réglez ARC sur ON dans “Configuration HDMI (

16)”. Pour entendre le son provenant du téléviseur, appuyez sur la touche TV de la télécommande.

Cet appareil ne prend pas en charge les commandes liées avec d'autres dispositifs.0 Veuillez lire le mode d'emploi du télévi-seur pour connaitre le sens des raccord-ements et la configuration du téléviseur.

Pour lire le lecteur, appuyez sur INPUT SELECTOR de la télécommande qui porte le même nom que la prise à laquelle vous avez raccordé le lecteur pour que l'entrée sur cet appareil soit sélectionnée.

Cet appareil ne prend pas en charge les commandes liées avec d'autres dispositifs.

En effectuant ce raccordement, l'écran de configuration de cet appareil ne s'affiche pas sur le téléviseur. Effectuez les réglages tout en regardant l'afficheur de cet appareil. Pour lire le lecteur, appuyez sur INPUT SELECTOR de la télécommande qui porte le même nom que la prise à laquelle vous avez raccordé le lecteur pour que l'entrée sur cet appareil soit sélectionnée.

Déplacez l'antenne tout en écoutant la radio pour trouver la meilleure position de réception. Utilisez une punaise ou quelque chose de similaire pour accrocher le fil de l'antenne FM au mur.

Branchez le cordon d'alimentation à la prise électrique après avoir effectué tous les autres raccordements. Basculez entre l'état de marche ou de veille à l'aide de la touche Í RECEIVER de la télécommande ou de la touche Í ON/STANDBY de l'appareil principal.

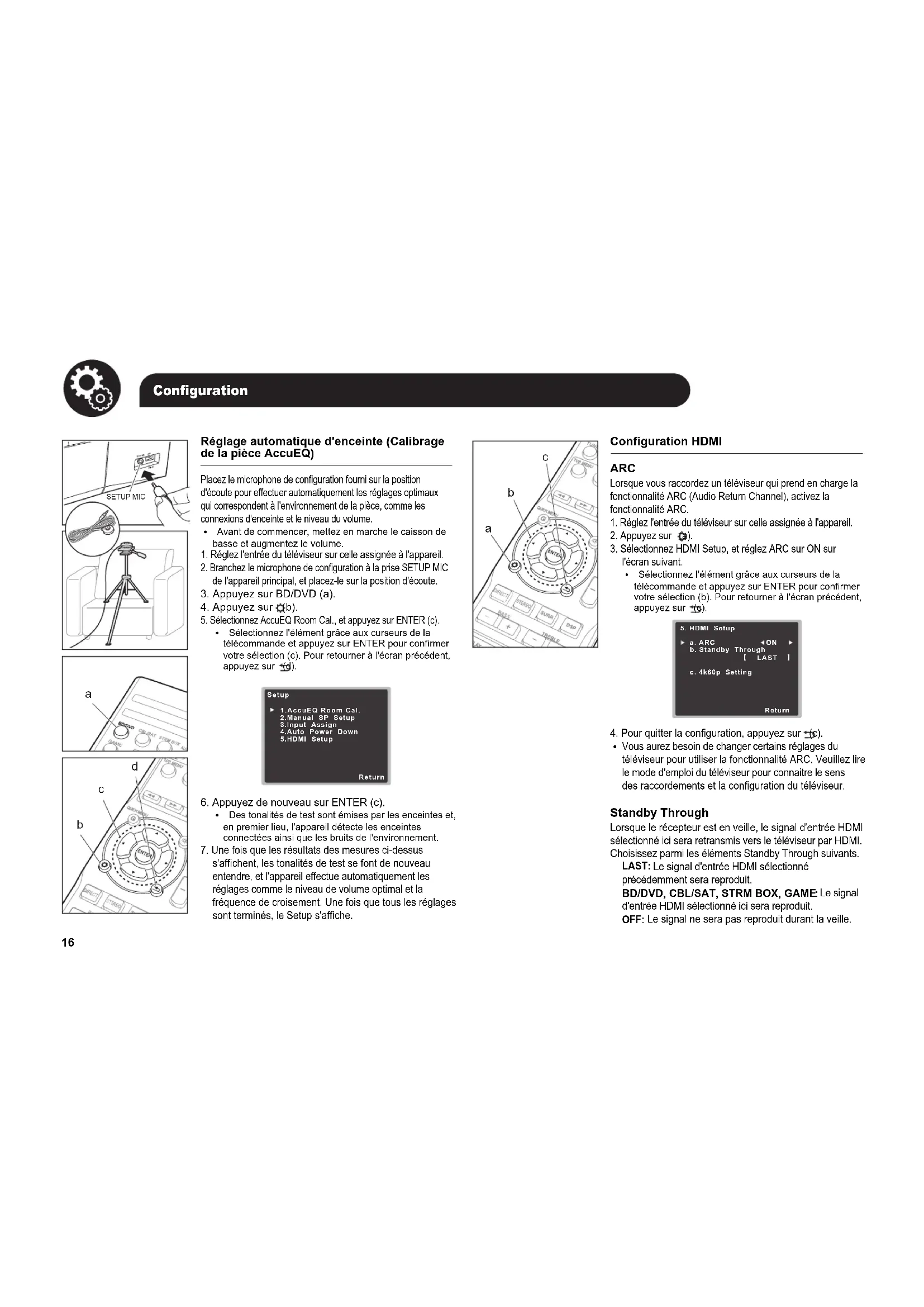

SETUP MIC Réglage automatique d'enceinte (Calibrage de la pièce AccuEQ) Placez le microphone de configuration fourni sur la position d'écoute pour effectuer automatiquement les réglages optimaux qui correspondent à l'environnement de la pièce, comme les connexions d'enceinte et le niveau du volume. 0 Avant de commencer, mettez en marche le caisson de basse et augmentez le volume.

1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

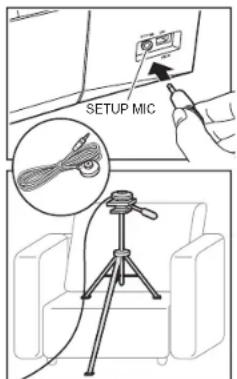

2. Branchez le microphone de configuration à la prise SETUP MIC

de l'appareil principal, et placez-le sur la position d'écoute.

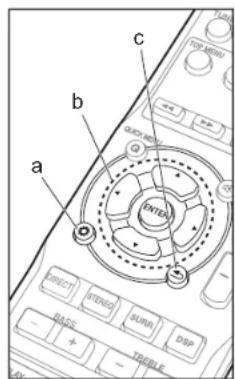

3. Appuyez sur BD/DVD (a).

5. Sélectionnez AccuEQ Room Cal., et appuyez sur ENTER (c).

0 Sélectionnez l'élément grâce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection (c). Pour retourner à l'écran précédent, appuyez sur (d).

6. Appuyez de nouveau sur ENTER (c).

0 Des tonalités de test sont émises par les enceintes et, en premier lieu, l'appareil détecte les enceintes connectées ainsi que les bruits de l'environnement.

7. Une fois que les résultats des mesures ci-dessus

s'affichent, les tonalités de test se font de nouveau entendre, et l'appareil effectue automatiquement les réglages comme le niveau de volume optimal et la fréquence de croisement. Une fois que tous les réglages sont terminés, le Setup s'affiche. Setup1.AccuEQ Room Cal.2.Manual SP Setup3.Input Assign4.Auto Power Down5.HDMI SetupReturn

Configuration HDMI ARC Lorsque vous raccordez un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel), activez la fonctionnalité ARC.

1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

3. Sélectionnez HDMI Setup, et réglez ARC sur ON sur

l'écran suivant. 0 Sélectionnez l'élément grâce aux curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection (b). Pour retourner à l'écran précédent, appuyez sur (c).

4. Pour quitter la configuration, appuyez sur (c).

Vous aurez besoin de changer certains réglages du téléviseur pour utiliser la fonctionnalité ARC. Veuillez lire le mode d'emploi du téléviseur pour connaitre le sens des raccordements et la configuration du téléviseur. Standby Through Lorsque le récepteur est en veille, le signal d'entrée HDMI sélectionné ici sera retransmis vers le téléviseur par HDMI. Choisissez parmi les éléments Standby Through suivants. LAST: Le signal d'entrée HDMI sélectionné précédemment sera reproduit. BD/DVD, CBL/SAT, STRM BOX, GAME

Le signal d'entrée HDMI sélectionné ici sera reproduit. OFF: Le signal ne sera pas reproduit durant la veille.

1. Réglez l'entrée du téléviseur sur celle assignée à

2. Appuyez sur le INPUT SELECTOR (a) de la

télécommande portant le même nom que la prise à laquelle vous avez raccordé le lecteur pour changer l'entrée.

3. Démarrez la lecture sur le lecteur.

4. Utilisez VOL i/j (b) pour régler le volume.

0 Vous pouvez changer le son pour qu'il corresponde au câble raccordé. Appuyez sur AUDIO SEL (c) pour sélectionner H (câble HDMI), C1 (câble coaxial), O1 (câble optique), ou A (câble audio analogique).

1. Appuyez sur TUNER (a).

2. Appuyez plusieurs fois sur BAND (b) pour

sélectionner AM ou FM.

3. Appuyez sur TUNINGi ou TUNINGj (c) pendant

environ une seconde pour démarrer la syntonisation automatique d'une station de radio. La syntonisation s'arrête dès que vous en trouvez une. Vous pouvez prérégler jusqu'à 30 stations.

1. Syntonisez-vous sur la station de radio AM/FM

que vous voulez mémoriser.

2. Appuyez sur EDIT (d) de manière à ce que le

numéro préréglé clignote sur l'afficheur.

3. Appuyez sur PRESETi ou PRESETj (e) pour

sélectionner un nombre entre 1 et 30 pendant que le numéro prédéfini clignote.

4. Appuyez sur ENTER (f) pour valider.

0 Pour sélectionner une station de radio préréglée, appuyez sur TUNER (a) puis appuyez sur PRESETi ou PRESETj (e). SN29402358_TX-SR353_QSG_EnFrEs_151222.book 17 ページ ２０１５年１２月２２日　火曜日　午後１２時４９分18

Vous pouvez profiter sans fil des fichiers musicaux stockés dans votre smartphone ou autre périphérique compatible BLUETOOTH. La zone de couverture est d'environ 33 pieds (10 mètres). 0 Notez que la connexion n'est pas toujours garantie avec les périphériques compatibles BLUETOOTH.

1. Appuyez sur BLUETOOTH (a).

2. Activez (mettez en marche) la fonction BLUETOOTH

du dispositif compatible BLUETOOTH.

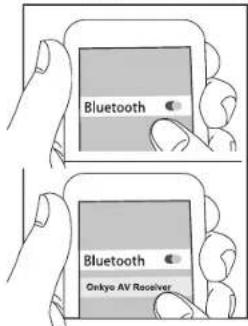

3. Sur l'écran, etc., du dispositif compatible

BLUETOOTH, sélectionnez “Onkyo AV Receiver”. Après une courte période “CONNECT” s'affiche et l'appairage est effectué. 0 Si un mot de passe est requis, entrez “0000”.

4. Écoutez la musique sur le dispositif compatible

BLUETOOTH. Augmentez le volume du dispositif compatible BLUETOOTH jusqu'à un niveau correct. Lecture d'un périphérique USB Lisez des fichiers musicaux sur un périphérique de stockage USB. Cet appareil prend en charge la lecture des formats de fichiers musicaux WMA/MP3/MPEG-4 AAC. 0 Notez que cette commande n'est pas garantie avec tous les périphériques de stockage USB.

1. Réglez l'entrée du téléviseur sur celle assignée à

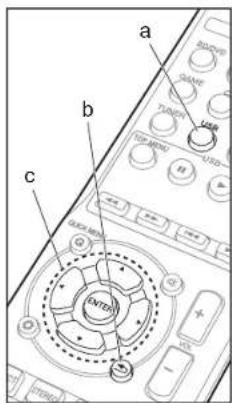

2. Appuyez sur USB (a).

3. Branchez le périphérique de stockage USB au port

USB de l'appareil principal.

La lecture du premier fichier démarre automatiquement lorsque le périphérique de stockage USB est détecté.

4. Pour lire un autre fichier, appuyez sur (b) pour

afficher la liste des fichiers et dossiers sur l'écran du téléviseur, puis utilisez les touches du curseur pour sélectionner et ENTER pour valider (c).

Si des caractères ne pouvant pas être lus sont enregistrés sur le fichier USB, ils seront remplacés par le symbole .

À propos des modes d'écoute Le paramètre par défaut du mode All Ch Stereo sera celui qui lit une image stéréo depuis l'avant et l'arrière, quel que soit le format de l'entrée audio. Touche SURR (a) Vous pouvez sélectionner les modes d'écoute Dolby Digital et DTS. Lorsque le signal d'entrée est multicanal, le mode d'écoute change pour le Dolby Digital ou le DTS-HD MasterAudio pour, par exemple, correspondre au format audio entrant. Lorsque le signal d'entrée est sur 2 canaux, vous pouvez sélectionner les modes d'écoute DOLBY PLII MOVIE/MUSIC/GAME et NEO:6 CINEMA/MUSIC qui étendent la lecture au format 5.1. Touche DIRECT (b) Vous pouvez sélectionner le mode DIRECT qui coupe les circuits et le traitement qui affecte la qualité du son, comme les circuits du contrôle de la tonalité. Dans ce cas, les enceintes lisent le champ sonore en fonction du nombre de canaux présents dans le signal entrant, donc seules les enceintes avant reproduiront un signal 2 canaux, par exemple. Touche STEREO (c) Vous pouvez sélectionner le mode STEREO pour lire uniquement depuis les enceintes avant et le caisson de basse. Touche DSP (d) Vous pouvez sélectionner les modes surround originaux comme les modes All Ch Stereo et TV Logic.

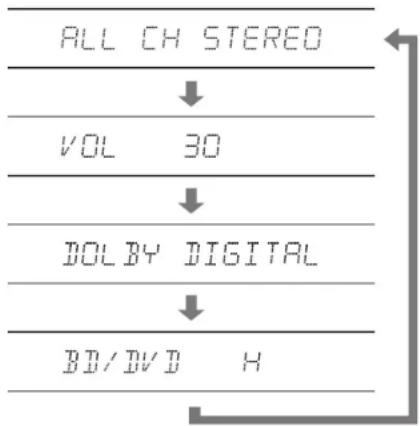

Appuyez plusieurs fois sur (e) pour vérifier les différents réglages dans l'ordre suivant : mode d'écoute # volume # entrée du format audio # source d'entrée. Vous pouvez également voir quel format audio est en cours d'entrée en contrôlant les témoins dans la partie inférieure de l'afficheur. Cet appareil est compatible avec les formats audio numériques suivants. (avec une connexion HDMI) 0 Dolby Digital 0 Dolby Digital Plus 0 Dolby TrueHD 0 DTS 0 DTS 96/24 0 DTS Express 0 DTS-HD MasterAudio 0 PCM (Fréquences d'échantillonnage 32 kHz à 192 kHz) 0 SACD (DSD 2 canaux uniquement) 0 DVD Audio (comprenant 192 kHz) Important: Les modes d'écoute peuvent ne pas être disponibles en fonction de la source, des réglages et de l'état du récepteur en cours d'utilisation. Dépannage 0 Lorsqu'un son n'est pas audible depuis l'enceinte centrale et les enceintes arrière, appuyez sur SURR ou DSP pour changer les modes d'écoute. Ex.) Appuyez plusieurs fois sur DSP pour sélectionner All Ch Stereo. 0 Afin de pouvoir entendre le son provenant d'un appareil source raccordé à ce récepteur, appuyez sur AUDIO SEL pour sélectionner H (câble HDMI), C1 (câble coaxial), O1 (câble optique), ou A (câble audio analogique).

S'il n'y a aucun son provenant du caisson de basse : Lorsque l'enceinte avant est réglée sur LARGE alors, dans certains cas, il est possible qu'aucun son ne puisse provenir du caisson de basse. Modifiez le réglage des enceintes avant pour SMALL ou réglez le caisson de basse sur PLUS et le son devrait être restauré. 0 Si l'appareil s'éteint de façon soudaine : - Vérifiez qu'aucun fil dénudé du câble d'enceinte ne touche le panneau arrière ou d'autres fils. Si c'est le cas, branchez de nouveau les câbles d'enceinte, en vous assurant qu'il n'y a pas de fil dénudé. - Lorsque Auto Power Down est sélectionné, le courant se coupe automatiquement à l'heure définie. 0 Nous n'acceptons en aucun cas la responsabilité pour tout dommage résultant d'une connexion à des équipements fabriqués par d'autres sociétés. Réinitialisation de l'appareil principal Utilisez cette procédure pour remettre tous les paramètres du récepteur sur leur réglage d'usine par défaut. Utilisez les commandes du panneau avant pour effectuer cela.

1. Mettez le récepteur en mode veille.

2. Tout en pressant STEREO, appuyez sur Í ON/

STANDBY pendant environ deux secondes.

3. Lorsque vous voyez RESET? apparaitre sur

l'afficheur, appuyez sur SURROUND. OK? apparait alors sur l'afficheur.

4. Appuyez sur DSP pour valider.
