MODE D'EMPLOI DW7440RS DEWALT
If you have questions or comments, contact us. Pour toute question ou tout commentaire, nous contacter. Si tiene dudas o comentarios, contáctenos.
1-800-4-DEWALT • www.dewalt.com
INSTRUCTION MANUAL GUIDE D'UTILISATION MANUAL DE INSTRUCCIONES
Socle mobile universel de chantier pour table de scie*
Utilisable comme tel avec la plupart des tables de scie de chantier. Pour certaines scies, il pourra s'avérer nécessaire d'utiliser un panneau de contreplaqué pour les rattacher au socle (pour des explications spécifiques, se reporter à la section Fixation des supports destinés à la scie de table).
Socle mobile universel de chantier pour table de scie*
| A. Essieu | F. Leviers de dégagement de la patte | K. Poignée | |
| B. Supports de pattes | L. Mécanisme de blocage de la poignée | N | |
| C. Roues | G. Goupilles de blocage | M. Amortisseurs en caoutchouc | |
| D. Rainures des supports de fixation | H. Pattes | N. Béquille | J |
| E. Leviers de verrouillage | I. Travées | O. Capuchons de tube | |
| J. Attache de positionnement |
* Utilisable comme tel avec la plupart des tables de scie de chantier. Pour certaines scies, il pourra s'avérer nécessaire d'utiliser un panneau de contreplaqué pour les rattacher au socle (pour des explications spécifiques, se reporter à la section Fixation des supports destinés à la scie de table).
K I
D
I D
E
E
O
F
G
M L
K
H
D
A
B E
B
H
D
E
C
9
Définitions : lignes directrices en matière de sécurité
Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Veuillez lire le mode d'emploi et porter une attention particulière à ces symboles.
ADANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des blessures graves.
AAVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait se solder par un décès ou des blessures graves.
ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée pourrait se solder par des blessures mineures ou modérées.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.
POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS À L'OUTIL OU À PROPOS DE TOUT AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE : 1 (800) 4-DEWALT (1 (800) 433-9258)
DW7440RS Socie mobile pour table de scie à pattes pliantes
AVERTISSEMENT : pour votre propre sécurité, lire le mode d'emploi de la scie de table avant d'utiliser tout accessoire. Négliger de se conformer à ces avertissements pourrait se solder par des blessures corporelles et des dommages importants à la scie de table et à l'accessoire. Pour la réparation de cet outil, n'utiliser que des pièces de rechange identiques.
Ce socle est conçu pour une utilisation uniquement avec des scies de table. Le socle DW7440RS a été évalué par UL pour être utilisé avec les scies de table DW744, DW744X et DW745. Il peut être utilisé avec d'autres modèles de scies de table mais ces derniers n'ont pas été évalués pour être utilisés avec ce socle par UL. Pour tout problème avec votre achat DEWALT, composer le 1-800-4-DEWALT (1-800-433-9258).
Outils requis
Tournevis cruciforme
Jeu de clés ou de douilles
Contenu
Socle (2) boulons de carrosserie
(2) supports de fixation (4) contre-écrous M8
(2) roues Essieu arrière
(2) amortisseurs en caoutchouc (2) vis M4
(4) rondelles (2) contre-écrous M4
Béquille (4) vis M6
(2) capuchons de tube Clé hexagonale M4
Quincaillerie d'assemblage pour la scie : (4) boulons à tête hexagonale, (8) rondelles, (4) écrous, (4) rondelles de blocage
Consignes de sécurité générales relatives aux accessoires de la scie de table
▲AVERTISSEMENT : pour réduire le risque de blessures :
- TOUJOURS porter une protection oculaire. Tous les utilisateurs et toutes les personnes à proximité doivent porter une protection oculaire conforme à la norme ANSI Z87.1.
- Avant d'utiliser la scie de table, s'assurer que toute la quincaillerie du socle soit bien serrée et que tous les mécanismes du socle fonctionnent correctement.
- NE PAS dépasser la capacité (poids supporté) du socle. Le socle DW7440RS de la scie de table supporte jusqu'à 68 kg (150 lb) de façon sécuritaire dans un environnement de travail. Il est imprudent de grimper, s'asseoir ou de se tenir sur le socle.
- Respecter attentivement les directives d'assemblage. Fixer solidement l'outil aux supports de fixation comme indiqué.
- NE PAS modifier ou utiliser le socle pour des fonctions auxquelles il n'est pas conçu.
- UTILISER le socle sur des surfaces régulières (égales). NE PAS utiliser le socle avec les pattes repliées et le socle directement posé sur le sol. Il est conçu pour une utilisation sur une surface plane et stable.
ASSEMBLAGE

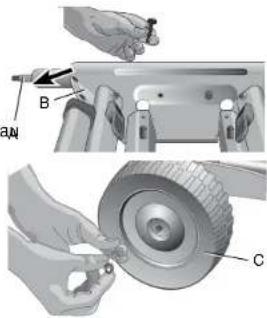

Fixation de l'essieu et des
roues
- Fixer l'essieu (A) support des pattes (B) en l'alignant avec les trous prépercés. S'assurer que l'extrémité la plus longue de l'essieu est à l'arrière du socle comme indiqué. Utiliser les deux boulons de carrosserie, les rondelles et les contre-écrous fournis pour fixer solidement l'essieu au support des pattes.
- Enfiler les roues (C) sur l'essieu (A) et les fixer solidement avec les rondelles et les contre-écrous comme indiqué. Serrer solidement tous les écrous des roues et de l'essieu.
Fixation de la béquille
Insérer les capuchons de tube (O) à l'extrémité du tube de la béquille (N). La rainure pratiquée dans le capuchon du tube doit faire face vers le bas comme montré. S'assurer que les trous (P) des capuchons de tube sont alignés avec ceux (Q) du tube de la béquille avant d'insérer les capuchons de tube.
Insérer le tube (N) de la béquille dans les trous du support de patte (B) de l'essieu du côté du socle. S'assurer que la béquille pointe vers le haut lorsque le socle est en position verticale (sur ses pattes). Fixer solidement la béquille aux travées (I) au moyen
des quatre vis M6 fournies comme montré (ci-dessous, à gauche). Il est possible de ranger la clé hexagonale dans l'extrémité du capuchon de tube, comme montré, pour une utilisation ultérieure.
en caoutchouc
Avec les vis et les contre-écrous fournis, assembler les deux amortisseurs en caoutchouc (M) sur le support de patte du côté de la poignée comme indiqué au moyen des vis M4.
AVERTISSEMENT : pour réduire le risque de blessure, éteindre l'outil et le débrancher avant de fixer la scie de table sur son socle. Un démarrage accidentel peut provoquer des blessures.
AVERTISSEMENT : pour votre propre sécurité, lire et assimiler le mode d'emploi de la scie de table avant de l'utiliser. Négliger de se conformer à ces avertissements pourrait se solder par des blessures et des dommages importants à la scie de table et à l'accessoire.
AVERTISSEMENT : les supports de fixation de la scie fournis avec ce socle sont dotés de leviers de verrouillage. Pour réduire le risque de blessure, NE PAS modifier le levier de verrouillage du support de fixation.
- Enfoncer les leviers de dégagement (F) des pattes pour les déployer. Faire
- Remettre le socle sur ses pattes. Le socle devrait être stable sans balancements. Vérifier les pattes.
▲AVERTISSEMENT: vérifier l'enclenchement correct des goupilles de blocage des pattes et si celles-ci sont solidement en position.
- L'attache de positionnement (J) empêche le glissement de la scie vers la droite ou la gauche lors de son utilisation et de son transport. Installer les supports de fixation sur la travée comme indiqué en engageant le bord concave avant du support de fixation avec le bord avant arrondi de
-
Mesurer la distance entre les trous de fixation de la scie de table. Sur la travée, éloigner le second support de fixation du premier, de la distance mesurée.
-
Aligner les trous de la base de la scie de table avec les rainures des supports de fixation (D) de la scie.
-
Enfiler un boulon à tête hexagonale et une rondelle plate dans chacun des quatre trous de la base de la scie de table et
des supports de fixation. Fixer solidement chaque boulon avec la rondelle plate, la rondelle de blocage et l'écrou fournis.
⚠ AVERTISSEMENT : pour réduire le risque de blessure, s'assurer que la scie de table est bien ancrée au socle.
AVERTISSEMENT : positionner la scie de table sur le système de fixation de sorte que les quatre coins de l'outil soient bien boulonnés aux supports de fixation. Si la scie est bien installée, les supports de fixation seront positionnés perpendiculaires au guide du socle lorsque la scie est sur celui-ci. Si les trous présents dans la scie ne s'alignent pas avec les rainures du support, veuillez suivre les directives d'assemblage alternatives ci-dessous. Composer le 1-800-4-DEWALT (433-9258) pour joindre le support technique DEWALT à propos de toute question d'ordre technique. Il est possible que vous ayez besoin de quincaillerie supplémentaire pour terminer l'assemblage selon ces directives. Votre scie comporte des trous qui ne s'alignent pas avec les rainures des supports de fixation. Dans ce cas, procédez comme suit :
Étape 1: couper une pièce de contreplaqué, de 19 mm (3/4 po) d'épaisseur, de 51 mm (2 po) plus long et plus large que la base de la scie. Ne pas excéder 597 mm (23-1/2 po) de long par 667 mm (26-1/4 po) de large.
AVERTISSEMENT : si la scie requiert une pièce de contreplaqué de plus grande dimension que 597 x 667 mm (23-1/2 x 26-1/4 po) de large, la scie est alors surdimensionnée pour une utilisation avec ce socle et ne doit pas être fixée. Inscrire « avant » sur un côté de la planche de contreplaqué comme point de référence pour l'assemblage du support et de la scie.
Étape 2: rechercher les boulons M8, rondelles, rondell blocages et écrous livrés avec le socle. Utiliser cette quincaillerie pour fixer la planche de contreplaqué aux supports de fixation. Percer 4 trous de 8 mm (5/16 po)
dans le contreplaqué. Ils doivent correspondre aux rainures les plus en avant et celles les plus en arrière des supports de fixation. Important : s'assurer que la position de ces trous, avec les têtes de boulons M8 insérés, n'interférera pas avec la base de la scie lors de la fixation de la scie à la planche de contreplaqué. Pour cette méthode d'assemblage, ne pas utiliser la rainure du petit support de fixation logé au-dessus du levier de dégagement.
Étape 3: fixer la planche de contreplaqué aux supports de fixation avec la quincaillerie identifiée à l'étape 2. Lors de la fixation des supports à la planche, s'assurer que l'avant des supports soit dirigé vers le côté de la planche identifié par « avant ».
Étape 4: annoter la forme des trous et mesurer le diamètre des trous de la base de la scie.
Étape 5: dans la planche de contreplaqué, percer quatre trous identiques à ceux notés à l'étape 4. Ces trous permettront d'enfiler les boulons dans la base de la scie et de les fixer solidement sans interférer avec les supports de fixation du socle.
REMARQUE: Il faudra acheter quatre boulons pour fixer la scie à la planche de contreplaqué. Ils doivent correspondre au diamètre des trous de la base de la scie. La longueur des boulons varie en fonction de l'épaisseur de la base de la scie, de la planche de contreplaqué, et de la rondelle et du contre-écrou utilisés pour fixer solidement la base de la scie à la planche de contreplaqué.
Pour toutes questions supplémentaires ou plus de précisions, composer le 1-800-4-DEWALT pour joindre le support technique de DEWALT.
Comment détacher la scie du socle
AVERTISSEMENT : pour réduire le risque de blessure, éteindre l'outil et le débrancher avant de dégager la scie de table de son socle. Un démarrage accidentel peut provoquer des blessures.
Les supports de fixation de la scie livrés avec le socle DW7440RS sont dotés de pieds en caoutchouc qui servent d'appui à la scie lors de coupe dans une zone de travail sans le socle.
DÉGAGEMENT DE LA SCIE POUR LE TRANSPORT OU SON UTILISATION SANS LE SOCLE
- S'incliner pour atteindre les cotés de la scie et saisir les leviers de dégagement (E).
- Tirer légèrement vers le haut pour dégager la travée et incliner la scie dans la direction de l'utilisateur pour le transport.
FIXATION DE LA SCIE ET DES SUPPORTS DE FIXATION AU SOCLE
- Saisir la table de la scie de table comme indiqué tout en faisant face à la scie.
- Insérer le support de fixation de gauche dans l'attache de positionnement.
- Lorsque le bord concave avant des deux supports de fixation est engagé avec le bord avant arrondi de la travée, faire pivoter la scie en position et vers le bas pour que les leviers de dégagement (E) s'enclenchent en position sur la travée arrière. Balancer délicatement la scie pour vérifier la bonne fixation des supports avec les travées.
- Si la poignée (K) était déployée, abaisser le mécanisme de blocage de la poignée (L) pour dégager la poignée puis coulisser la poignée pour le rangement ou l'utilisation de la scie.
FIXATION DE LA SCIE DE TABLE DEWALT DW745 AUX SUPPORTS DE FIXATION DE LA SCIE
- Retirer les boulons des pieds avant et les pieds de caoutchouc avant de la scie de table DW745.
- Retirer les pieds arrière de la barre structurale arrière de la scie.
- Conserver ces composants pour une utilisation ultérieure.
- Enfiler un boulon à tête hexagonale avec une rondelle plate dans chacun des quatre trous des barres structurales (trous utilisés pour la fixation des pieds avant et arrière). Fixer solidement chaque boulon avec la rondelle plate, la rondelle de blocage et l'écrou fournis.
AVERTISSEMENT : pour réduire le risque de blessure, ne JAMAIS utiliser la scie de table avec la poignée déployée. Une poignée déployée n'est pas sécuritaire dans un environnement de travail.
AAVERTISSEMENT : pour réduire le risque de blessure, ne pas suspendre d'objets à la poignée. Le socle risquerait de basculer lors de l'application d'une pression orientée vers le bas.
Transport de la scie sur le socle
DÉMONTAGE DU SOCLE POUR LE TRANSPORT
-
Positionner une main sous le support de patte. Soulever pour dégager un peu les pattes du sol.
-
De l'autre main, enfoncer le levier de dégagement (F) de la patte puis replier la patte sous la travée du socle. Répéter la procédure pour la deuxième patte du socle et déposer le socle sur les roues.
- Déployer la poignée extensible (K) sur le côté du socle. Le mécanisme de blocage à ressort (L) bloquera la poignée en position pour le transport de la scie sur le socle. Abaisser le mécanisme de blocage pour dégager la poignée et la coulisser pour la ranger.
A AVERTISSEMENT : pour réduire le risque de blessure, NE PAS faire fonctionner la scie de table, assemblée sur le socle, avec les pattes repliées et le socle posé sur le sol.
Déploiement des pattes du socle
Au moyen des roues, déplacer le socle à l'espace de travail prévu. S'assurer que l'aire choisie est plane et stable avant d'installer la scie et le socle.
- Incliner le socle jusqu'à ce que la scie soit à 90 degrés.
- Enfoncer, un à un, les leviers de dégagement des pattes pour dégager les goupilles de blocage. Déployer chaque patte jusqu'à ce que les goupilles s'enclenchent dans les crans.
AVERTISSEMENT : vérifier l'enclenchement correct des goupilles de blocage des pattes et si celles-ci sont solidement en position.
- Remettre le socle sur ses pattes.
- Enfoncer le mécanisme de blocage de la poignée pour la dégager. Pour ranger la poignée lors de l'utilisation de la scie, la coulisser dans le support de patte.
- Se déplacer au côté opposé du socle et saisir la scie sous l'essieu arrière. Soulever la scie et le socle.
- S'incliner pour atteindre l'espace sous le socle puis enfoncer l'un après l'autre les leviers de dégagement des pattes pour dégager les goupilles de blocage. Déployer les deux autres pattes. Vérifier l'enclenchement correct des goupilles de blocage des pattes et si celles-ci sont solidement en position. Remettre le socle sur le sol.
Accessoires
▲AVERTISSEMENT : puisque les accessoires autres que ceux offerts par DEWALT n'ont pas été testés avec ce produit, l'utilisation de ceux-ci avec l'outil pourrait s'avérer dangereuse. Pour réduire le risque de blessure, placer le socle sur une surface plane et stable. ÉVITER toutes conditions instables.
Les accessoires recommandés pour utilisation avec l'outil sont offerts, à un coût supplémentaire, auprès du distributeur ou du centre de réparation autorisé de votre région. Pour toute demande d'assistance
pour trouver un accessoire, communiquer avec DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, E.-U., composer le 1-800-4-DEWALT (1-800-433-9258) ou visiter notre site Web www.dewalt.com.
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, confier les réparations, l'entretien et les réglages à un centre de réparation en usine DEWALT, à un centre de réparation autorisé DEWALT ou à du personnel de réparation qualifié. Toujours utiliser des pièces de rechange identiques.
Garantie limitée trois ans
DEWALT réparera gratuitement tous les problèmes dus à des défauts de matériau ou de fabrication pendant trois ans à compter de la date d'achat. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l'outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site Web www.dewalt.com ou composer le 1-800-4-DEWALT (1-800-433-9258). Cette garantie ne s'applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d'autres droits qui varient d'un État ou d'une province à l'autre.
En plus de la garantie, les outils DEWALT sont couverts par notre :
SERVICE D'ENTRETIEN GRATUIT DE 1 AN
DEWALT entretiendra l'outil et remplacera les pièces usées par une utilisation normale et ce, gratuitement, à tout instant pendant la première année à compter de la date d'achat.
GARANTIE DE REMBOURSEMENT DE 90 JOURS
Si vous n'êtes pas entièrement satisfait des performances de votre outil électrique, laser ou de votre marteau-cloueur DEWALT pour
quelque raison que ce soit, vous pouvez le retourner accompagné d'un reçu dans les 90 jours suivant la date d'achat et nous vous rembourserons entièrement - sans poser de questions.
AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.
REMPLACEMENT GRATUIT DES ÉTIQUETTES D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1-800-4-DEWALT pour en obtenir le remplacement gratuit.
