MANUAL DE USUARIO DW7440RS DEWALT
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
DEWALT®
DW7440RS
Universal Rolling Jobsite Table Saw Stand*
Base universal sobre ruedas para sierra de banco*
Este diseño es compatible con la mayoría de las sierras de banco. Es posible que con algunas sierras se requiera además una superficie de contrachapado para poder fijar la sierra a la base (remítase a Montaje de los soportes de la sierra de banco para ver instrucciones específicas).
DW7440RS
Universal Rolling Jobsite Table Saw Stand\*
Base universal sobre ruedas para sierra de banco\*

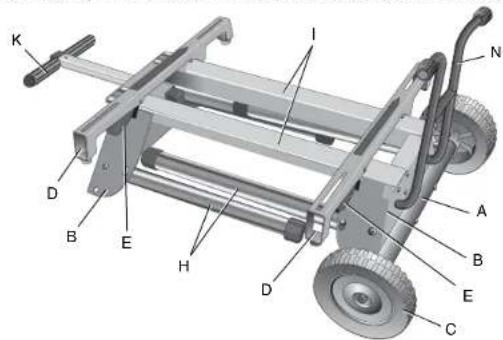

A. Eje G. Clavija de bloqueo
B. Soporte para patas
C. Ruedas
D. Soportes de montaje
G. Clavija de bloqueo
H. Patas
I. Vigas
J. Pinza del localizador
de la sierra
E. Palancas de liberación de
los soportes de montaje
F. Palancas de liberación
de las patas
K. Mango
L. Traba del mango
M. Protectores de goma
N. Soporte
O. Tapones para tubos
* Este diseño es compatible con la mayoría de las sierras de banco. Es posible que con algunas sierras se requiera además una superficie de contrachapado para poder filar la sierra a la base (remítase a Montaje de los soportes de la sierra de banco para ver instrucciones específicas).

Definiciones: Normas de seguridad
Las siguientes definiciones describen el nivel de gravedad de cada palabra de señal. Lea el manual y preste atención a estos símbolos.
APELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.
AADVERTENCIA: indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.
AATENCIÓN: indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves o moderadas.
AVISO: se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.
SI TIENE ALGUNA DUDA O COMENTARIO ACERCA DE ÉSTA U OTRA HERRAMIENTA DEWALT, LLÁMENOS AL NÚMERO GRATUITO: 1-800-4-DEWALT (1-800-433-9258)
DW7440RS Base rodante con patas plegables para sierra de banco
ADVERTENCIA: Por su propia seguridad, lea el manual de instrucciones de la sierra de banco antes de usar cualquier accesorio. El incumplimiento de estas advertencias podría ocasionar daños graves en la sierra de banco y el accesorio Al reparar esta herramienta, sólo utilice piezas de repuesto idénticas.
Esta base está diseñada para ser utilizada únicamente con sierras de banco. La base DW7440RS ha sido evaluada por UL para su uso con las sierras de banco DW744, DW744X y DW745. Esta base puede ser utilizada con otros modelos de sierras de banco, pero estos modelos no han sido evaluados por UL para su uso con esta base. En caso de que tenga algún problema con su producto DEWALT, llame al 1-800-4-DEWALT (1-800-433-9258).
Herramientas requeridas
Destomillador Phillips
Juego de tubos adaptadores o llaves
Contenido
Base Pernos de cabeza de hongo (2)
Soportes de montaje (2) Tuercas de seguridad M8 (4)
Ruedas (2) Eje trasero
Protectores de goma (2) Tomillos M4 (2)
Arandelas (4) Tuercas de seguridad M4 (2)
Conjunto del soporte Tomillos M6 (4)
Tapones para tubos (2) Llave hexagonal M4
Tornillería de montaje de la sierra: pernos de cabeza hexagonal (4), arandelas (8), tuercas (4), arandelas de seguridad (4)
Instrucciones de seguridad generales para los accesorios de la sierra de banco
ADVERTENCIA: Para reducir el riesgo de lesiones:
- SIEMPRE utilice protección para los ojos. Todos los usuarios y espectadores deben utilizar protección para los ojos conforme con las normas ANSI Z87.1.
- Asegúrese de que todos los sujetadores de la base estén bien ajustados y que todos los mecanismos de la base funcionen adecuadamente antes de operar la sierra de banco.
- NO supere el peso que la base puede soportar. La base para sierra de banco DW7440RS está diseñada para soportar 68 kg (150 lb) de manera segura en el lugar de trabajo. No es seguro subirse a la base ni sentarse o pararse sobre ésta.
- Siga cuidadosamente todas las instrucciones de montaje. Sujete bien la herramienta a los soportes de montaje de la sierra, según lo indicado.
- NO modifique la base ni la utilice para otras tareas que no sean aquéllas para la que fue diseñada.
-
NO utilice la base sobre superficies desniveladas. NO utilice la base con las patas plegadas y la base apoyada en el suelo. La base fue diseñada para utilizarse sobre una superficie plana y estable.
-
Coloque las ruedas (C) en el eje (A) y sujételas con las arandelas y las tuercas de seguridad, como se muestra. Ajuste bien las tueras de las ruedas y del eje.
Fijación del soporte
Inserte los tapones para tubos (O) en el extremo del tubo del soporte (N). La ranura de los tapones para tubos debe apuntar hacia abajo como se muestra. Antes de insertar los tapones para tubos, asegúrese de que los orificios (P) de los tapones para tubos estén alineados con los orificios (Q) del tubo del soporte.
Inserte el tubo del soporte (N) a través de los orificios del soporte para las patas (B) en el lado del eje de la rueda del soporte. Asegúrese de que el soporte quede hacia arriba cuando la base esté en posición vertical.

Asegure el soporte a las barras (I) con los cuatro tornillos M6 suministrados, como se muestra (abajo, a la izquierda).
La llave hexagonal puede guardarse en el extremo del tapón para tubo, como se muestra, para su uso posterior.
ENSAMBLAJE
Colocación de las ruedas y el eje
- Alinee los ori pretaladrados y fije el eje (A) al soporte para patas (B). Asegúrese de que el extremo largo del eje esté en la parte trasera de la base, como se muestra. Sujete el eje al soporte para patas con los dos pernos de cabeza de hongo, las arandelas y las tuercas de seguridad incluidos.

Colocación de los protectores de goma
Con los tornillos M4 y las tuercas de seguridad suministradas, fije los dos protectores de goma (M) al soporte para patas del lado del mango, como se muestra.

Montaje de los soportes de la sierra de banco
ADVERTENCIA: Para reducir el riesgo de lesiones, apague la unidad y desconéctela de la fuente de alimentación antes de montar la sierra de banco a la base para sierra de banco. Un arranque accidental podría causar lesiones.
ADVERTENCIA: Por su propia seguridad, lea el manual de instrucciones de la sierra de banco antes de utilizarla. El incumplimiento de estas advertencias podría ocasionar lesiones personales y daños graves en la sierra de banco y el accesorio.
ADVERTENCIA: Los soportes de montaje de la sierra incluidos con esta base vienen equipados con bloqueos de palanca. Para reducir el riesgo de lesiones, NO modifique los bloqueos de palanca de los soportes de montaje.
- Para desplegar las patas, presione las palancas de liberación de las patas (F).
- Coloque la base en posición vertical. La base debe estar estable y no debe mecerse.
ADVERTENCIA: Asegúrese de que las clavijas de bloqueo estén trabadas y que las patas estén firmemente sujetadas en su lugar.
-
La pinza del localizador (J) evita que la sierra se deslice hacia la izquierda o hacia la derecha durante las operaciones de corte o el transporte. Para instalar los soportes de montaje en la viga como se muestra, fije el borde cóncavo delantero del soporte de montaje al borde convexo delantero de la viga. Uno de los soportes debe fijarse en la pinza del localizador (J). Las palancas de liberación de los soportes de montaje (E) deben ubicarse en la parte trasera de la base, como se muestra.
-
Mida la distancia entre los orificios de montaje de la sierra de banco. Coloque el segundo soporte de montaje en la viga, a esta distancia del primer soporte de montaje.
-
Alinee los orificios de la base de la sierra de banco con las ranuras de los soportes de montaje de la sierra (D).
-
Coloque un perno de cabeza hexagonal y una arandela plana en cada uno de los cuatro orificios de la base de la sierra de banco y de los soportes de montaje. Asegure cada ubicación con las arandelas planas, las arandelas de seguridad y las tuercas incluidas.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, asegúrese de que la sierra de banco esté bien sujeta a la base.
ADVERTENCIA: La sierra de banco debe colocarse sobre la superficie de montaje de manera tal que las cuatro esquinas puedan atomillarse a los soportes de montaje. Si la sierra está montada adecuadamente, los soportes de montaje quedarán posicionados de forma perpendicular al riel de la base cuando se coloque la sierra sobre la base. Si los orificios de la sierra no quedan alineados con las ranuras de los soportes de montaje, siga las instrucciones de montaje alternativas que aparecen abajo. Para resolver problemas técnicos, llame al servicio de Asistencia al cliente de DEWALT al 1-800-4-DEWALT (433-9258).
Puede necesitar artículos de ferretería adicionales para seguir estas instrucciones de montaje. Si los orificios de la sierra no quedan alineados con las ranuras de los soportes de montaje, dé los siguientes pasos:
Paso 1: Corte una pieza de madera contrachapada de 19 mm (3/4") a un tamaño de 50,8 mm (2") más ancho y más largo que la base de la sierra. La pieza no debe superar los 597 mm (23-1/2") de longitud ni los 666 mm (26-1/4") de ancho.
ADVERTENCIA: Si su sierra requiere una pieza de madera contrachapada superior a 597 mm (23-1/2") de longitud por 666 mm (26-1/4") de ancho, no está hecha para usarse con este pie. Escriba "frente" en un lado de la pieza de madera como punto de referencia para el montaje del soporte y la sierra.
Paso 2: Ubique los pernos M8, las arandelas, las arandelas de bloqueo y las tuercas que vienen con el pie. Las necesitará para sujetar la pieza de madera a los soportes de montaje. Perfore (4) orificios de 7,9 mm (5/16") en la madera contrachapada de modo que coincidan con las ranuras que están en el extremo delantero y en el extremo posterior en los soportes de montaje. Es fundamental asegurarse de que los orificios tengan una posición que impida que las cabezas de los pernos M8 interfieran con la base de la sierra al sujetar la sierra a la madera contrachapada. No use la pequeña ranura del soporte de montaje que está ubicada arriba de la palanca de liberación con este método de montaje
Paso 3: Sujete la madera contrachapada a los soportes de montaje con los artículos de ferretería que ubicó en el paso 2. Cuando monte los soportes a la madera, asegúrese de que el frente de los soportes apunte al lado de la tabla que usted marcó como frente.
Paso 4: Mida el patrón y el diámetro de los orificios en la base de la sierra.
Paso 5: Perfore cuatro orificios en la madera que coincidan con las medidas que tomó de la base de la sierra. Estos orificios deben permitir que los pernos de la base de la sierra se puedan ajustar bien sin interferir con los soportes de montaje del pie.
©
©
ADVERTENCIA: Asegúrese de que las clavijas de bloqueo estén trabadas y que las patas estén firmemente sujetadas en su lugar.
- Apoye la base sobre las patas.
- Presione la traba del mango para liberarlo. Deslice el mango en el soporte para patas para almacenarlo durante la tarea.
- Vaya al lado opuesto de la base y sujete la sierra por debajo del eje trasero. Levante la sierra y la base.
- Presione las palancas de liberación de las patas una por vez que se encuentran debajo de la base, para liberar las clavijas de bloqueo. Retire las dos patas restantes. Asegúrese de que las clavijas de bloqueo estén trabadas y que las patas estén firmemente sujetadas en su lugar. Apoye la base en el suelo.
Accesorios
ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece DEWALT, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones graves, coloque la base en una superficie plana y estable. EVITE las condiciones inseguras.
Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, comuníquese con DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, llame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio web www.dewalt.com.
Reparaciones
Para garantizar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben realizarse en un centro de mantenimiento de fábrica DEWALT, un centro de mantenimiento autorizado DEWALT u otro personal de mantenimiento calificado. Utilice siempre piezas de repuesto idénticas.
Garantía limitada de tres años
DEWALT reparará sin cargo cualquier defecto ocasionado por materiales defectuosos o mano de obra, durante tres años a partir de la fecha de compra. Esta garantía no cubre fallas en las piezas que resulten del desgaste normal de la herramienta o de su utilización inadecuada. Para obtener información detallada sobre la cobertura de la garantía y sobre reparaciones, visite nuestra página Web www.dewalt.com o llame al 1-800-4-DEWALT (1-800-433-9258). Esta garantía no se extiende a los accesorios o a los daños causados por terceros al intentar realizar reparaciones. Esta garantía le concede derechos legales específicos; usted goza también de otros derechos que varían según el estado o provincia.
Además de la garantía, las herramientas DEWALT están cubiertas por nuestro:
SERVICIO GRATUITO DE 1 AÑO
DEWALT realizará el mantenimiento de la herramienta y reemplazará las piezas gastadas tras el uso normal, sin costo alguno, en cualquier momento durante el primer año después de la compra.
GARANTÍA DE REEMBOLSO DE DINERO DE 90 DÍAS
Si por alguna razón no estuviera plenamente satisfecho con el rendimiento de la herramienta eléctrica, el láser o la clavadora DEWALT, puede devolver el producto dentro de los 90 días siguientes a la fecha de compra acompañado del recibo de compra. De esta manera, se le reintegrará el importe total del producto sin formularle pregunta alguna.
AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía
específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.
REEMPLAZO GRATUITO DELASETIQUETAS DE ADVERTENCIA: si sus etiquetas de advertencia se tornan ilegibles o faltan, llame al 1-800-4-DEWALT para que se las reemplacen gratuitamente.
