| Type de produit | Station d'accueil USB-C |
| Marque | ACT |
| Modèle | AC7045 |
| Connectivité | USB-C (mode DP Alt ou Thunderbolt 3 requis) |
| Ports avant | 1x lecteur SD/microSD, 2x USB-C 3.2 Gen1, 2x USB-A 3.2 Gen1, 2x USB-A 2.0, 1x jack 3,5 mm (casque+micro) |
| Ports arrière | 1x USB-C PD (entrée charge), 1x USB-C (hôte), 2x HDMI 2.0, 1x DisplayPort, 1x VGA, 1x Gigabit LAN RJ45, 1x alimentation DC |
| Résolution max. moniteur unique | 4K à 30 Hz via HDMI ou DP ; 1080p à 60 Hz via VGA |
| Résolution max. double moniteur | 4K à 30 Hz sur HDMI/DP + 1080p à 60 Hz sur VGA |
| Résolution max. triple moniteur | 1080p à 60 Hz sur chaque sortie |
| Power Delivery (charge) | Jusqu'à 100 W (20V/5A) via USB-C PD |
| Alimentation | Adaptateur secteur inclus (prise DC) |
| Contenu de la boîte | Station d'accueil, adaptateur d'alimentation, câble USB-C vers C, manuel |
| Compatibilité système | Windows (MST supporté), macOS (SST uniquement, pas de MST) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec |
| Sécurité | Débrancher avant nettoyage, ne pas exposer à l'eau/ humidité, utiliser dans un endroit ventilé |
| Garantie | Garantie fabricant, conditions sur www.act-connectivity.com |
| Réparabilité | Réparation par un technicien agréé ACT uniquement |
| Informations générales | Notice disponible en PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - AC7045 ACT
Questions des utilisateurs sur AC7045 ACT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station d'acceuil au format PDF gratuitement ! Retrouvez votre notice AC7045 - ACT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC7045 de la marque ACT.
MODE D'EMPLOI AC7045 ACT
1.1 Contenu de la boîte ....2
2.0 Connexions....3
2.1 Avant....3
2.2 Arrière ....4
3.0 Configuration du moniteur....5
3.1 Moniteur unique .... 5
3.2 Double moniteur (SST/MST) 5
3.3 Triple moniteur (SST/MST)....5
3.4 SST (Single Stream Transport : Transport à flux unique)....5
3.5 MST (Multi Stream Transport : Transport multi-flux) 5
5.0 Foires aux questions et réponses et autres informations ....7
6.0 Service et assistance....7
7.0 Avertissements et mises en garde....7
8.0 Conditions de garantie....9
1.0 Introduction
Nous vous félicitons pour l'achat de ce produit ACT de haute qualité ! Ce produit a fait l'objet de tests intensifs, réalisés par les techniciens experts d'ACT. Si vous rencontrez des problèmes avec ce produit, vous bénéficiez d'une garantie ACT.
Veuillez conserver ce manuel ainsi que sa preuve d'achat, en lieu sûr.
Enregistrez dés maintenant votre achat sur www.act-connectivity.com et bénéficiez des mises à jour pour votre produit !
1.1 Contenu de la boîte
Les pièces suivantes doivent être présentes dans l'emballage :
- AC7045
- Adaptateur d'alimentation
- Câble USB-C vers C
- Manuel
2.0 Connexions
2.1 Avant

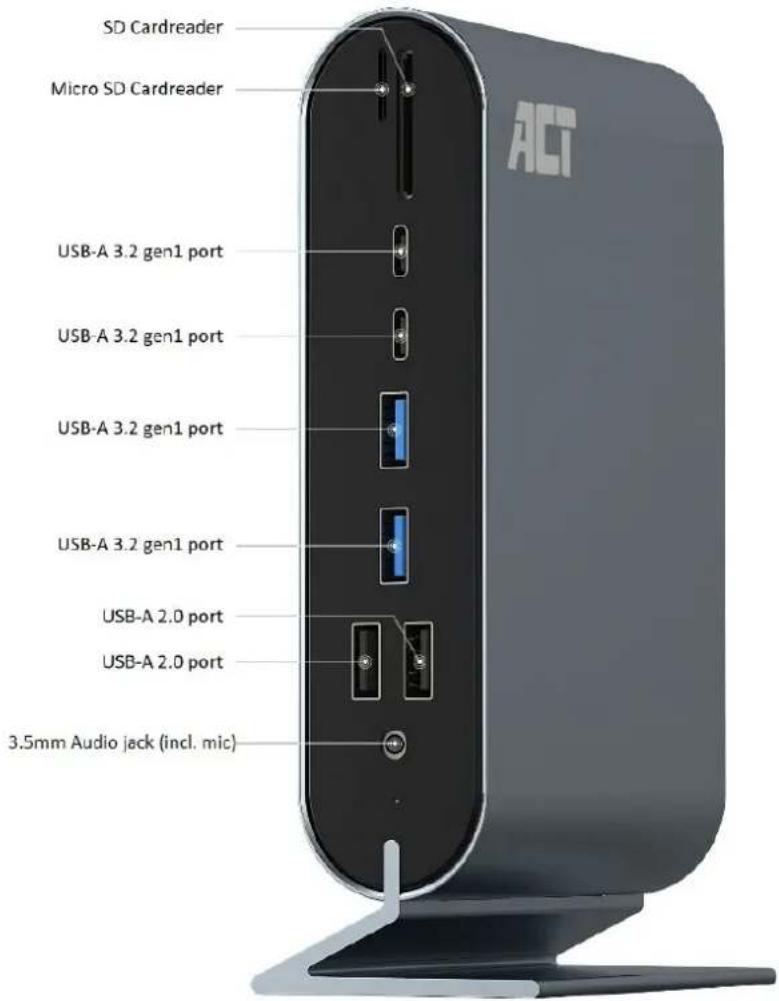

• 1 x Lecteur de cartes SD/micro SD
• 2 x USB-C 3.2 Gen 1 femelle (5 Gbit/s)
• 2 x USB-A 3.2 Gen 1 femelle (5 Gbit/s)
- 2 x USB-A 2.0 femelle (pour souris/clavier)
- 1 x jack casque 3,5 mm femelle (casque + micro)


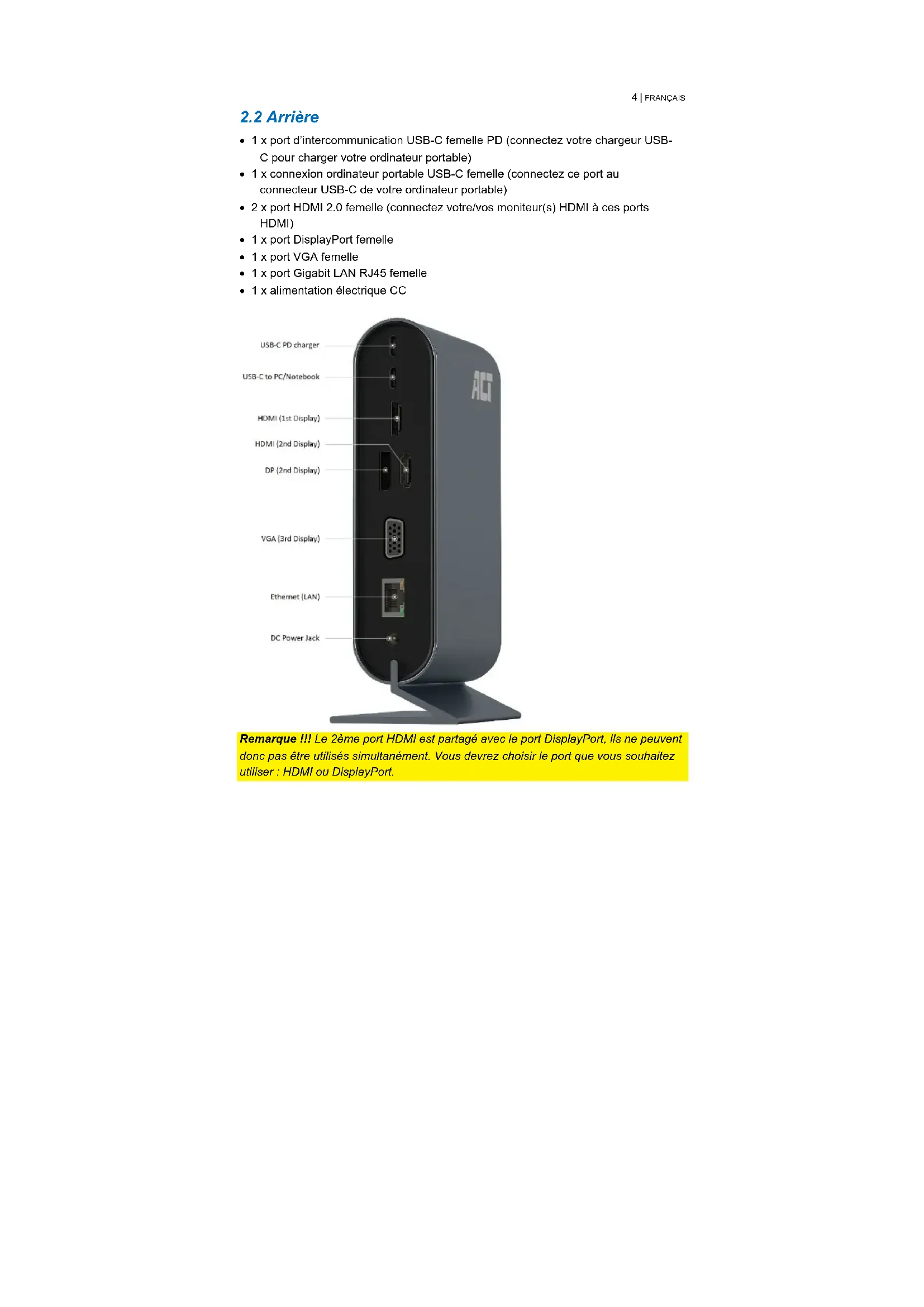

- 1 x port d'intercommunication USB-C femelle PD (connectez votre chargeur USB-C pour charger votre ordinateur portable)
- 1 x connexion ordinateur portable USB-C femelle (connectez ce port au connecteur USB-C de votre ordinateur portable)
- 2 x port HDMI 2.0 femelle (connectez votre/vos moniteur(s) HDMI à ces ports HDMI)
• 1 x port DisplayPort femelle
• 1 x port VGA femelle
• 1 x port Gigabit LAN RJ45 femelle
• 1 x alimentation électrique CC
Remarque !!! Le 2ème port HDMI est partagé avec le port DisplayPort, ils ne peuvent donc pas être utilisés simultanément. Vous devrez choisir le port que vous souhaitez utiliser : HDMI ou DisplayPort.
3.0 Configuration du moniteur
Votre appareil USB-C doit prendre en charge le mode DP-Alternate ou Thunderbolt™3 sur son port USB-C afin d'afficher votre sortie vidéo sur 1 ou plusieurs écrans. Consultez les caractéristiques techniques de votre appareil USB-C pour savoir s'il prend en charge le mode DP-Alternate ou Thunderbolt™3. Si l'appareil ne prend pas en charge le mode DP-Alternate ou Thunderbolt™3, l'AC7045 ne pourra pas afficher la vidéo sur votre/vos écran(s).
3.1 Moniteur unique
Pour la configuration moniteur unique, la station d'accueil AC7045 prend en charge une résolution max. de 4K à 30 Hz via HDMI ou DisplayPort (DP) ou, avec VGA, une résolution max. de 1080p à 60 Hz.
3.2 Double moniteur (SST/MST)
Pour la configuration double moniteur, la station d'accueil AC7045 prend en charge une résolution max. de 4K à 30 Hz sur HDMI ou DisplayPort (DP) ou, avec VGA, une résolution max. de 1080p à 60 Hz.
3.3 Triple moniteur (SST/MST)
Pour la configuration triple moniteur, la station d'accueil AC7045 prend en charge une résolution max. de 1080p à 60 Hz sur HDMI ou DisplayPort (DP) et VGA
3.4 SST (Single Stream Transport : Transport à flux unique)
Avec SST (Single Stream Transport : Transport à flux unique), les écrans connectés affichent uniquement un clone (copie) de votre écran principal sur les écrans connectés.
MST fait partie de la norme DisplayPort 1.2, avec laquelle les moniteurs et les ordinateurs peuvent prendre en charge la « connexion en guirlande ». On reconnaît généralement la connexion en guirlande lorsque le moniteur possède une entrée et une sortie DisplayPort. Vous pouvez connecter le premier moniteur à l'ordinateur et le deuxième moniteur au premier moniteur. Si le moniteur et l'ordinateur prennent en charge la connexion en guirlande MST, les deux écrans fonctionnent comme des écrans séparés. Exactement comme s'ils étaient connectés directement à l'ordinateur.
Si votre ordinateur portable prend en charge le mode DP alt (mode DisplayPort alternate), il prend également en charge MST. Dans ce cas, l'AC7045 fonctionne comme un adaptateur USB-C vers MST. Vous pourrez utiliser plusieurs sorties vidéo.
Les écrans connectés seront reconnus comme des écrans séparés sur votre ordinateur portable/PC et pourront être utilisés comme un bureau étendu.
Windows 10 propose une touche de raccourci pour basculer entre les différents modes d'affichage :
Utilisation : Avec « Touche Windows + P », un aperçu des modes d'affichage s'affiche sur votre écran.
Remarque !!! MacOS ne prend pas en charge la connexion en guirlande MST. MacOS prend uniquement en charge la connexion en guirlande avec la norme Thunderbolt™ 3. Par conséquent, l'AC7045 ne fournira pas le résultat souhaité sur les appareils macOS. Dans ce cas, les écrans connectés affichent uniquement un clone (copie) de votre écran principal sur les écrans connectés également appelés SST (Single Stream Transport : Transport à flux unique).
| Option HDMI 1 DP/HDMI 2 VGA 3 | ||
| 1 4K/30Hz X X | ||
| 2 X 4K/30Hz X | ||
| 3 X X 1080P/60Hz | ||
| 4 1080P/60Hz 1080P/60Hz X | ||
| 5 1080P/60Hz X 1080P/60Hz | ||
| 6 X 1080P/60Hz 1080P/60Hz | ||
| 7 1080P/60Hz 1080P/60Hz 800x600/60Hz |
4.0 Power Delivery
L'AC7045 prend en charge Power Delivery (PD) sur le port USB-C. Ce protocole permet de charger votre ordinateur portable en toute sécurité sur un seul câble USB-C. Note : tous les appareils dans la chaîne d'alimentation doivent prendre en charge Power Delivery. Y compris les câbles USB-C. Les appareils et les câbles disposent de puces intégrées qui communiquent ensemble pour décider du meilleur profil PD afin de garantir une alimentation électrique en toute sécurité.
Par exemple, si vous raccordez un chargeur 45.0W USB-C à l'AC7045 (prend en charge les profils PD jusqu'à 100.0W) et votre ordinateur portable prend en charge un profil USB-C PD de 65.0W max. La puissance max. fournie à votre ordinateur portable est de 45.0W.
Si pour une raison quelconque dans l'exemple ci-dessus, le câble USB-C est remplacé par un câble USB-C qui ne prend pas en charge PD (pas de puce intégrée), votre ordinateur portable ne sera pas chargé.
7 | FRANÇAIS
De plus, USB-C avec PD permet le chargement dans les deux directions. Par exemple, vous pouvez charger votre smartphone avec votre tablette, mais également votre tablette avec votre smartphone.
Quels sont les profils Power Delivery disponibles ? 5.0V, 9.0V, 12.0V, 15.0V et 20.0V.
Quels sont les profils Power Delivery max. pris en charge par l'AC7045 :
| 5.0V 3.0A 15.0W | ||
| 9.0V 2.22A 20.0W | ||
| 12.0V 3.0A 36.0W | ||
| 15.0V 2.5A 37.5W | ||
| 20.0V 5.0A 100.0W |
5.0 Foires aux questions et réponses et autres informations
Vous trouverez les questions les plus récentes posées sur votre produits sur la page d'assistance de votre produit. ACT actualise fréquemment ces pages afin de garantir qu'elles reflètent toujours des informations les plus récentes. Visitez www.act-connectivity.com pour de plus amples informations sur votre produit.
6.0 Service et assistance
Ce manuel d'utilisation a été soigneusement rédigé par les experts techniques d'ACT. Si vous rencontrez des problèmes lors de l'installation ou de l'utilisation du produit, veuillez consulter le lien d'assistance sur le site Web www.act-connectivity.com.
7.0 Avertissements et mises en garde
En raison des lois, directives et régulations mises en place par le parlement Européen, plusieurs appareils (sans fils) peuvent être soumis a des limitations concernant leur usage dans certains membres de l'Union Européenne. Dans certains membres de l'Union Européenne l'usage de tels appareils peut être interdit. Contactez votre gouvernement (local) pour plus d'informations concernant ces limitations.
Suivez toujours les instructions du mode d'emploi, spécialement quand il concerne des produits qui doivent être assemblés.
Attention: Dans la plupart des cas ceci concerne des produits électriques. Une mauvaise ou incorrecte utilisation peut conduire à de(sévères) blessures!
Lorsque vous connectez l'appareil au réseau, vérifiez qu'il n'est pas endommagé ou soumis à une pression (élevée).
Une prise électrique facilement accessible est nécessaire près de l'appareil.
La réparation du produit doit être effectuée par un agent qualifié de ACT. N'essayez jamais de réparer l'appareil par vous-même: La garantie prend fin dès le moment où les produits ont été réparés par le client et/ou mais utilisés. Pour de plus amples informations sur les conditions de garantie, merci de visiter notre site internet www.act-connectivity.com.
Pour jeter l'appareil, suivez la réglementation de votre pays sur le mode d'élimination des appareils électroniques.
Lisez attentivement les notes sur la sécurité ci-dessous:
- N'appliquez pas des forces externes sur les câbles.
- Ne débranchez pas l'appareil en tirant le câble électrique.
- Ne rangez pas l'appareil à côté des éléments chauffants.
- Gardez l'appareil à l'abri de l'eau et de l'humidité.
- Si vous entendez un bruit étrange, vous remarquez une fumée ou vous sentez une odeur, retirez immédiatement l'appareil de la prise électrique.
- N'insérez aucun objet pointu dans le trou d'évacuation du produit.
- N'utilisez jamais des câbles endommagés (ça risque de provoquer un choc électrique)
- Gardez le produit loin de la portée des enfants.
- Essuyez le produit avec un tissu doux et non une éponge humide.
- Gardez le cordon d'électricité et la prise propres.
- Ne débranchez pas l'appareil de la prise électrique si vos mains sont mouillées.
- Débranchez l'appareil lorsque vous cessez de l'utiliser pendant une période prolongée.
- Utilisez l'appareil dans un endroit bien ventilé.
Les manuels d'ACT ont été écris avec une grande attention. Néanmoins et à cause des améliorations technologiques, il peut arriver que les manuels ne contiennent pas les informations les plus récentes.
Si vous rencontrez la moindre difficulté avec le manuel imprimé ou si vous n'y trouvez pas de solutions à vos problèmes, nous vous invitons à visiter notre site Internet www.act-connectivity.com pour consulter les dernières mises à jours relatives à nos manuels.
Aussi, vous trouverez dans notre rubrique FAQ les questions les plus fréquemment posées par nos clients. Nous vous recommandons vivement de consulter notre FAQ. Très souvent les réponses à vos questions s'y trouvent.
