AC7045 - Dock station ACT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo AC7045 ACT in formato PDF.
| Tipo di prodotto | Docking station USB-C |
| Marca | ACT |
| Modello | AC7045 |
| Connettività | USB-C (modalità DP Alt o Thunderbolt 3 richiesto) |
| Porte anteriori | 1x lettore SD/microSD, 2x USB-C 3.2 Gen1, 2x USB-A 3.2 Gen1, 2x USB-A 2.0, 1x jack 3,5 mm (cuffie+micro) |
| Porte posteriori | 1x USB-C PD (ingresso ricarica), 1x USB-C (host), 2x HDMI 2.0, 1x DisplayPort, 1x VGA, 1x Gigabit LAN RJ45, 1x alimentazione DC |
| Risoluzione max. monitor singolo | 4K a 30 Hz tramite HDMI o DP; 1080p a 60 Hz tramite VGA |
| Risoluzione max. doppio monitor | 4K a 30 Hz su HDMI/DP + 1080p a 60 Hz su VGA |
| Risoluzione max. triplo monitor | 1080p a 60 Hz su ciascuna uscita |
| Power Delivery (ricarica) | Fino a 100 W (20V/5A) tramite USB-C PD |
| Alimentazione | Adattatore di alimentazione incluso (presa DC) |
| Contenuto della confezione | Docking station, adattatore di alimentazione, cavo USB-C maschio-maschio, manuale |
| Compatibilità di sistema | Windows (MST supportato), macOS (solo SST, nessun MST) |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto |
| Sicurezza | Scollegare prima della pulizia, non esporre ad acqua/umidità, utilizzare in un luogo ventilato |
| Garanzia | Garanzia del produttore, condizioni su www.act-connectivity.com |
| Riparabilità | Riparazione solo da un tecnico autorizzato ACT |
| Informazioni generali | Manuale disponibile in PDF su notice-facile.com |
Domande frequenti - AC7045 ACT
Domande degli utenti su AC7045 ACT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Dock station in formato PDF gratuitamente! Trova il tuo manuale AC7045 - ACT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AC7045 del marchio ACT.
MANUALE UTENTE AC7045 ACT
1.0 Introduzione ....2
1.1 Contenuto della confezione 2
3.0 Configurazione del monitor 5
3.1 Singolo monitor....5
3.2 Doppio monitor (SST/MST) 5
3.3 Triplo monitor (SST/MST)....5
3.4 SST (Single Stream Transport) 5
3.5 MST (Multi Stream Transport) 5
5.0 Domande frequenti e altre informazioni correlate....7
6.0 Assistenza e supporto....7
7.0 Avvertenze e punti di atenzione....7
8.0 Condizioni di garanzia....9
1.0 Introduzione
Congratulazioni per l'acquisto di questo prodotto ACT d'alta qualità! Questo prodotto è stato sottoposto ad analisi approfondite da parte dei tecnici ACT. Se si dovesse riscontrare qualsiasi problema con questo prodotto, si è coperti da una garanzia ACT.
Si prega di conservare questo manuale e lo scontrino in un luogo sicuro.
Registrare il prodotto su www.act-connectivity.com per ricevere aggiornamenti sul prodotto!
1.1 Contenuto della confezione
Nella confezione devono essere presenti i seguenti elementi:
- AC7045
- Adattatore di corrente
• Cavo da USB-C a C - Manuale
2.0 Connessioni

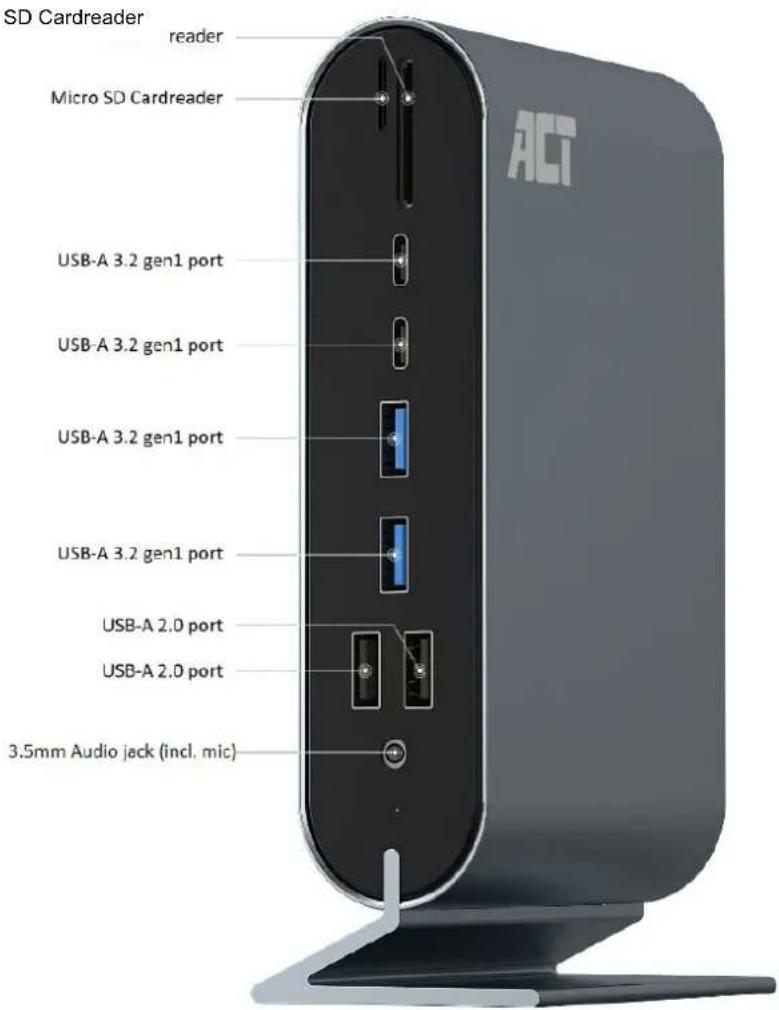

2.1 Parte anteriore
• 1x lettore di schede SD/micro SD
• 2x USB-C 3.2 Gen1 femmina (5 Gbps)
• 2x USB-A 3.2 Gen1 femmina (5 Gbps)
• 2x USB-A 2.0 femmina (per mouse/tastiera)
• 1x auricolari con jack da 3,5 mm femmina (cuffie + mic)


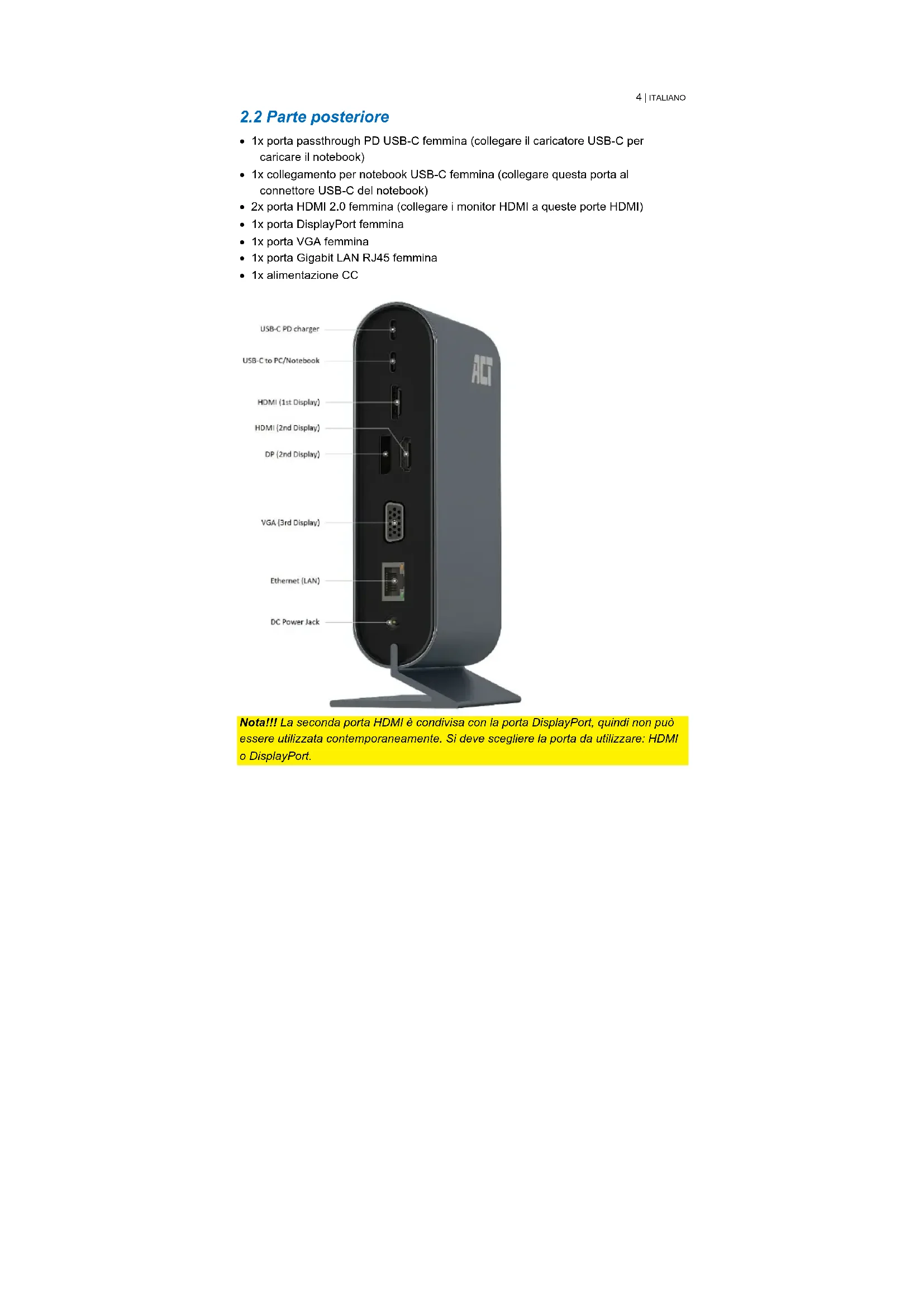

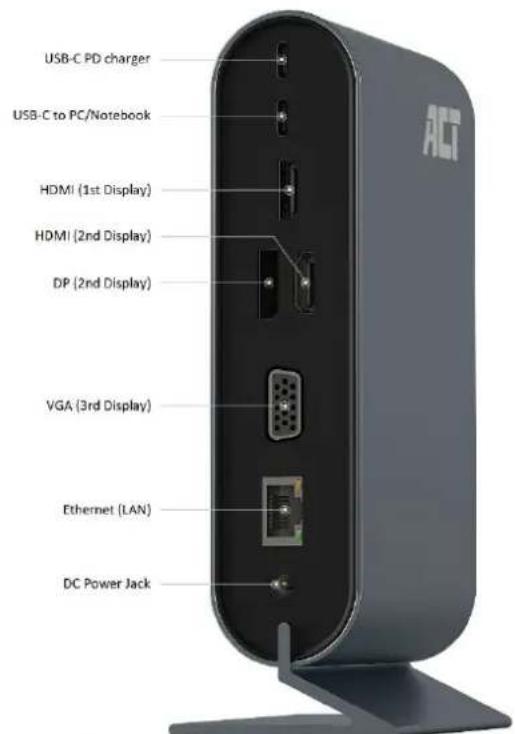

- 1x porta passthrough PD USB-C femmina (collegare il caricatore USB-C per caricare il notebook)
- 1x collegamento per notebook USB-C femmina (collegare questa porta al connettore USB-C del notebook)
- 2x porta HDMI 2.0 femmina (collegare i monitor HDMI a queste porte HDMI)
• 1x porta DisplayPort femmina
• 1x porta VGA femmina
• 1x porta Gigabit LAN RJ45 femmina
• 1x alimentazione CC
Nota!!! La seconda porta HDMI è condivisa con la porta DisplayPort, quindi non può essere utilizzata contemporaneamente. Si deve scegliere la porta da utilizzare: HDMI o DisplayPort.
3.0 Configurazione del monitor
Il dispositivo USB-C deve supportare la modalità DP-Alternate o Thunderbolt™ 3 sulla sua porta USB-C per poter visualizzare l'uscita video su 1 o più schermi. Controllare le specifiche tecniche del dispositivo USB-C se supporta la modalità DP-Alternate o Thunderbolt™ 3. Se il dispositivo non supporta la modalità DP-Alternate o Thunderbolt™ 3, l'AC7045 non sarà in grado di visualizzare video sui display.
3.1 Singolo monitor
Per la configurazione del singolo monitor, la docking station AC7045 supporta una risoluzione max. di 4K a 30 Hz tramite HDMI o DisplayPort (DP) o, quando si utilizza VGA, una risoluzione max. di 1080p a 60 Hz.
3.2 Doppio monitor (SST/MST)
Per la configurazione del doppio monitor, la docking station AC7045 supporta una risoluzione max. di 4K a 30 Hz su HDMI o DisplayPort (DP) o, quando si utilizza VGA, una risoluzione max. di 1080p a 60 Hz.
3.3 Triplo monitor (SST/MST)
Per la configurazione del triplo monitor, la docking station AC7045 supporta una risoluzione max. di 1080p a 60 Hz su HDMI o DisplayPort (DP) e VGA.
Con SST (Single Stream Transport), gli schermi collegati mostrano solo un clone (copia) dello schermo principale sugli schermi collegati.
MST fa parte dello standard DisplayPort 1.2, con cui monitor e computer possono supportare il "collegamento a margherita". Di solito si riconosce il collegamento a margherita quando il monitor ha un ingresso e una uscita DisplayPort. È possibile collegare il primo monitor al computer e il secondo monitor al primo monitor. Se il monitor e il computer supportano il collegamento a margherita MST, i due schermi funzionano come schermi separati, esattamente come se fossero collegati direttamente al computer.
Se il notebook supporta la modalità DP Alt (modalità DisplayPort Alternate), supporta anche MST. In tal caso, l'AC7045 funziona come un adattatore da USB-C a MST. Sarà possibile utilizzare le uscite video multiple. Gli schermi collegati verranno riconosciuti come schermi separati sul laptop/PC e possono essere utilizzati come desktop esteso.
Windows 10 dispone di un tasto di scelta rapida per passare tra le diverse modalità di visualizzazione:
Utilizzare: "Windows key + P"; sullo schermo viene visualizzata una panoramica delle modalità di visualizzazione.
Nota!!! MacOS non supporta il collegamento a margherita MST. MacOS supporta il collegamento a margherita solo con lo standard Thunderbolt™ 3. Pertanto, l'AC7045 non fornisce il risultato desiderato per i dispositivi macOS. In tal caso, gli schermi collegati mostrano solo un clone (copia) dello schermo principale sugli schermi collegati, denominato anche SST (Single Stream Transport).
| Option HDMI 1 DP/HDMI 2 VGA 3 | |||
| 1 4K/30Hz | X X | ||
| 2 X 4K/30Hz | X | ||
| 3 X X 1080P/60Hz | |||
| 4 1080P/60Hz | 1080P/60Hz X | ||
| 5 1080P/60Hz | X 1080P/60Hz | ||
| 6 X 1080P/60Hz | 1080P/60Hz | ||
| 7 1080P/60Hz | 1080P/60Hz 800x | 600/60Hz | |
4.0 Power Delivery
L'AC7045 supporta Power Delivery (PD) sulla porta USB-C. Questo protocollo consente di caricare il notebook in modo sicuro tramite un singolo cavo USB-C. Una nota a più di pagina: tutti i dispositivi all'interno della catena di alimentazione devono supportare Power Delivery, compresi i cavi USB-C. I dispositivi e i cavi dispongono di chip integrati che comunicano tra loro per decidere il miglior profilo PD per garantire un'erogazione sicura dell'alimentazione.
Ad esempio, se si collega un caricatore USB-C da 45.0W all'AC7045 (supporta profili PD fino a 100.0W) e il notebook supporta un profilo PD USB-C di max. 65.0W. L'alimentazione max. fornita al notebook è di 45.0W.
Se per qualche motivo nell'esempio precedente, il cavo USB-C viene sostituito da un cavo USB-C che non supporta PD (nessun chip integrato), il notebook non viene caricato.
Oltre a tutto ciò, USB-C con PD consente la carica in due direzioni. Ad esempio, è possibile caricare lo smartphone con il tablet, ma anche il tablet con lo smartphone.
Quali profili Power Delivery sono disponibili? 5.0V, 9.0V, 12.0V, 15.0V e 20.0V.
7 | ITALIANO
Quali profili Power Delivery sono supportati dall'AC7045:
| 5.0V 3.0A 15.0W | ||
| 9.0V 2.22A 20.0W | ||
| 12.0V 3.0A 36.0W | ||
| 15.0V 2.5A 37.5W | ||
| 20.0V 5.0A 100.0W |
5.0 Domande frequenti e altre informazioni correlate
Le domande frequenti più recenti riguardanti il prodotto si trovano sulla pagina dell'assistenza dello stesso. ACT aggiornerà queste pagine di frequente per assicurare che siano sempre disponibili le informazioni più recenti. Visitare www.act-connectivity.com per altre informazioni sul prodotto.
6.0 Assistenza e supporto
Questo manuale d'uso è stato redatto in modo accurato dagli esperti tecnici ACT. In caso di problemi di installazione o nell'uso del prodotto, completare il modulo di assistenza sul sito web www.act-connectivity.com.
Potete anche contattarci anche telefonicamente. Si prega di verificare al seguente indirizzo www.act-connectivity.com i numeri telefonici e gli orari di apertura.
7.0 Avvertenze e punti di atenzione
Per causa di leggi, direttive e regolamenti emanati dal Parlamento europeo, alcuni dispositivi (wireless), possono essere soggetti a limitazioni sul loro uso in alcuni Stati europei. In alcuni Stati, l'uso di alcuni prodotti potrebbe essere vietato. Si prega di contattare il governo (locale) per ricevere più informazioni per quanto riguarda queste limitazioni.
Seguire sempre le istruzioni del manuale*, specialmente quando si riferisce a prodotti che bisognano essere assemblati.
Avviso: Nella maggior parte dei casi si riferisce a un dispositivo elettronico. L'abuso o l'uso improprio può portare a lesioni (forte).
Quando si connette il dispositivo alla rete elettrica, assicurarsi che questo non sia danneggiato o che la pressione non sia alta.
É richiesta una presa di corrente, e pertanto è raccomandabile che questa sia nelle immediate vicinanze e facilmente raggiungibile.
Le riparazioni del prodotto devono essere realizzate per personale qualificato della ACT. Non provare mai a riparare il dispositivo da soli. La garanzia è cancellata
immediatamente quando i prodotti siano stati auto-riparati e/o abusati da parte del cliente. Per le condizioni di estensione della garanzia, per favore visitare il nostro sito web: www.act-connectivity.com
Smaltire il dispositivo in modo appropriato, secondo quanto prescritto dalla legislazione vigente del Paese in cui ci si trova per quanto riguarda i dispositivi elettronici.
Ti invitiamo a verificare accuratamente i seguenti punti relativi alla sicurezza:
- Non esercitare forze esterne sui cavi
- Non staccare la spina dal muro tirando il cavo di alimentazione
- Non posizionare il dispositivo vicino a fonti di calore
- Evitare che il dispositivo entri in contatto con l'acqua o altri liquidi
- In caso si avvertano rumori o odori insoliti, oppure ci sia del fumo, rimuovere immediatamente il dispositivo dalla fonte di alimentazione.
- Non inserire oggetti appuntiti all'interno del foro di ventilazione
- Non utilizzare cavi danneggiati
- Tenere il prodotto fuori dalla portata del bambini
- Pulire il prodotto con un panno morbido e asciutto
- Lasciare dello spazio attorno alla presa
- Non staccare la spina dal muro con le mani umide
- Staccare la spina dall'alimentazione nel caso in cui il dispositivo non venga usato per un lungo periodo di tempo
- Utilizzare i dispositivo in un ambiente ben ventilato
*I manuali ACT vengono scritti prestando parecchia cura ed attenzione.
Ad ogni modo, visti i continui sviluppi tecnologici, può essere che un manuale stampato possa non contenere le informazioni più recenti.
Se avete modo di riscontrare un'incongruenza sul manuale stampato, o non siete in grado di trovare quello che state cercando, vi invitiamo sempre a controllare il ns. sito www.act-connectivity.com al fine di trovare i manuali dei prodotti sempre aggiornati.
Sul sito ACT potete inoltre trovare una sezione riservata alle FAQ (domande frequenti).
E' altamente raccomandato consultare la sezione delle domande frequenti.
Molto spesso la risposta alle vs. domanda si può trovare all'interno di questa sezione del ns. sito.
8.0 Condizioni di garanzia
La garanzia ACT si applica a tutti i prodotti ACT salvo dichiarato diversamente prima o al momento dell'acquisto del prodotto. Dopo aver acquistato un prodotto ACT di seconda mano, il periodo di garanzia rimanente è calcolato dalla data d'acquisto del proprietario iniziale del prodotto. La garanzia ACT si applica a tutti i prodotti e componenti ACT, indissolubilmente collegati o montati sul relativo prodotto. Adattatori di corrente, batterie, antenne e tutti gli altri prodotti non integrati o direttamente collegati al prodotto principale o i prodotti la cui usura mostra, senza ombra di dubbio, uno sviluppo diverso rispetto al prodotto principale, non sono coperti da garanzia ACT. I prodotti non sono coperti dalla garanzia ACT quando se ne fa un uso scorretto/improprio, se sono esposti a influenze esterne o quando sono aperti da soggetti diversi dal personale autorizzato ACT. ACT potrebbe utilizzare materiali rinnovati per la riparazione o sostituzione del prodotto difettoso. ACT non può essere ritenuto responsabile per la modifica delle impostazioni di rete da parte dei provider Internet. Non possiamo garantire che il prodotto di rete ACT continui a funzionare se le impostazioni vengono modificate dai provider Internet. ACT non può garantire il funzionamento di servizi web, applicazioni e altri contenuti di terzi disponibili tramite prodotti ACT.
In caso di difetti del prodotto
Qualora si dovessero incontrare difetti per motivi diversi da quelli descritti in precedenza: rivolgersi al proprio rivenditore per la riparazione del prodotto difettoso.
www.act-connectivity.com
