HASZNÁLATI ÚTMUTATÓ AC7045 ACT

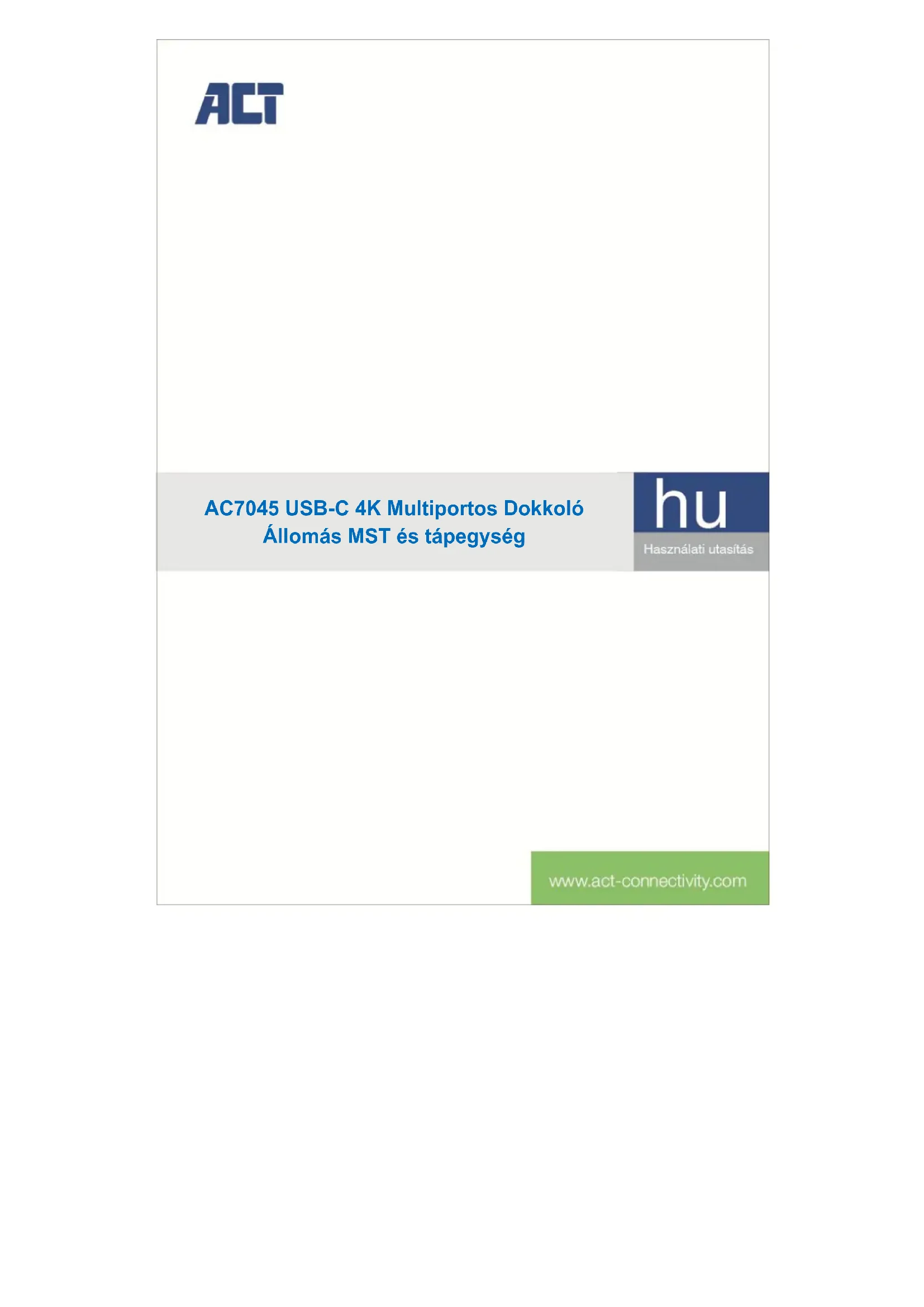

AC7045 USB-C 4K Multiportos Dokkoló Állomás MST és tápegység
hu
Használati utasítás
www.act-connectivity.com
AC7045 USB-C 4K Multiportos Dokkoló Állomás MST és tápegység
Tartalomjegyzék
1.0 Bevezetés....2
1.1 A csomag tartalma 2
2.0 Csatlakozások....3
2.1 Elölap 3
2.2 Hátlap 4
3.0 Monitor beállítás....5
3.1 Egy Monitor....5
3.2 Dupla Monitor (SST/MST) 5
3.3 Három Monitor (SST/MST) 5
3.4 SST (Single Stream Transport) 5
3.5 MST (Multi Stream Transport) 5
4.0 Energia ellátás 6
5.0 Gyakran ismételt kérdések és egyéb információk 7
6.0 Szerviz és támogatás....7
7.0 Figyelmeztetések és felhívások....7
8.0 Jótállási feltételek....9
1.0 Bevezetés
Gratulálunk a minőségi ACT termék megvásárlásához! A terméket az ACT szakemberei alapos tesztelésnek vetették alá. Problema esetén az ACT jótállást biztosít a termékre. Kérjük, hogy a kézikönyvet és a nyugtát őrizze meg, és tartsa biztonságos helyen.
Regisztrálja termékét a http://www.act-connectivity.com oldalon! Ez lehetővé teszi a termékkel kapcsolatos frissítések fogadását.
1.1 A csomag tartalma
A csomag az alábbiakat tartalmazza:
• AC7045
• Hálózati adapter
- USB-C - C kábel
- Használati Utasítás
2.0 Csatlakozások
2.1 Előlap

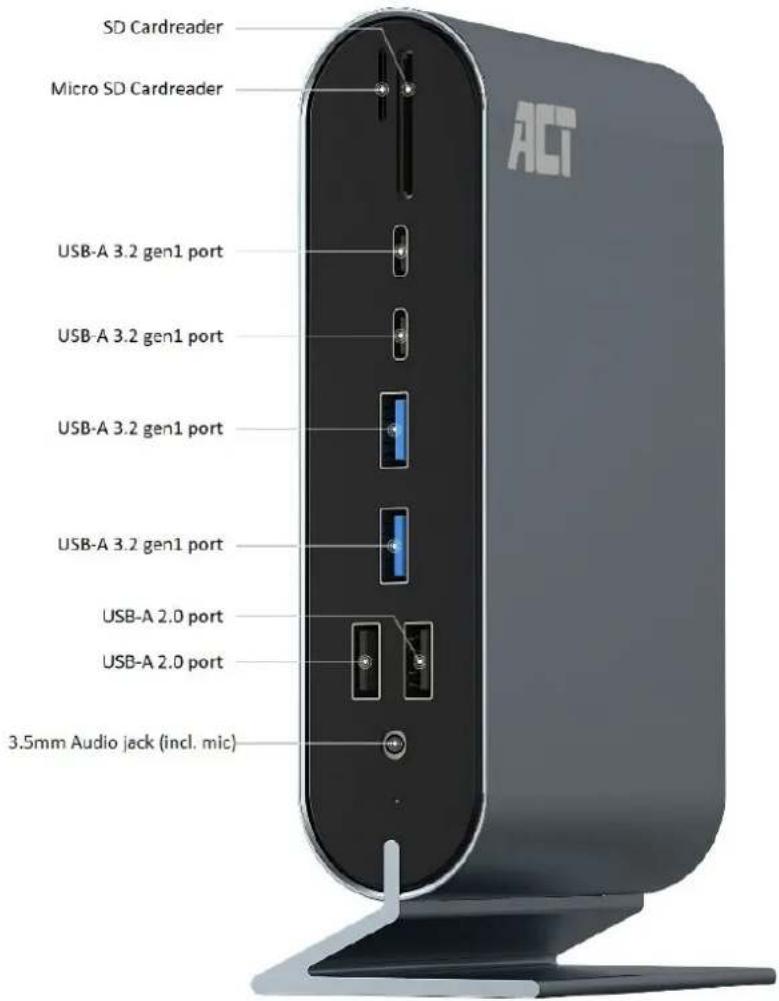

• 1x SD/micro SD kártyaolvasó
• 2x USB-C 3.2 Gen1 female (5Gbps)
• 2x USB-A 3.2 Gen1 female (5Gbps)
• 2x USB-A 2.0 female (egér/billentyűzet számára)
• 1x 3.5mm jack fejhallgató female (fejhallgató + mikrófon)


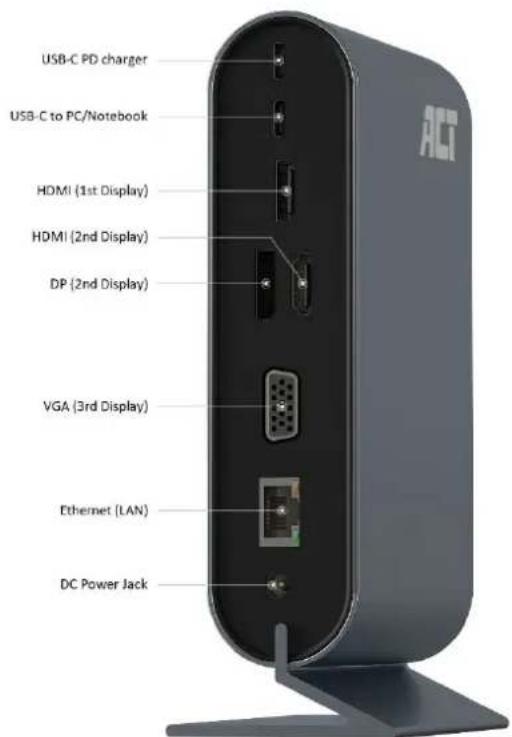

- 1x USB-C female PD Pass-through port (csatlakoztassa USB-C töltőjét notebookja töltéséhez)
- 1x USB-C female notebook csatlakozó (csatlakoztassa ezt a portot notebookja USB-C csatlakozójához
- 2x HDMI 2.0 female port (csatlakoztassa HDMI monitorját/jait ehhez a HDMI portokhoz
• 1x DisplayPort female port - 1x VGA female port
• 1x Gigabit LAN RJ45 female port
• 1x DC tápegység
Kérjük, jegyezze meg!!! A 2. HDMI-port meg van osztva a DisplayPort-porttal, Igy nem lehet egyszerre használni. Ki kell választania a használni kívánt portot: HDMI vagy DisplayPort
3.0 Monitor beállítás
Az USB-C készülékének támogatnia kell a DP-Alternate módot vagy a
Thunderbolt™3-t az USB-C portján annak érdekében, hogy a video kimenete legalább egy kijelzőn megjelenjen. Ellenőrizze az USB-C eszköze technikai specifikációit, hogy támogatja-e a DP-Alternate módot vagy a Thunderbolt™3-t. Ha az eszköz nem támogatja a DP-Alternate módot vagy a Thunderbolt™3-t, az AC7045 nem képes videókat megjeleníteni a kijelzőn/kön.
3.1 Egy Monitor
Egy monitor beállításánál az AC7045 dokkoló állomás max.4K @ 30Hz felbontást támogat HDMI-n vagy DisplayPort (DP)-n keresztül vagy, ha VGA-t használ, akkor a max. felbontás 1080p @ 60Hz
3.2 Dupla Monitor (SST/MST)
Dupla monitor beállításánál az AC7045 dokkoló állomás max. 4K @ 30Hz felbontást támogat HDMI vagy DisplayPort (DP) készüléken, vagy, ha VGA-t használ, akkor a max. felbontás 1080p @ 60Hz
3.3 Három Monitor (SST/MST)
Három monitor beállításánál, az AC7045 dokkoló állomás max.1080p @ 60Hz felbontást támogat HDMI-n vagy DisplayPort (DP)-n és VGA-n.
Az SST (Single Stream Transport) használatával a csatlakoztatott képernyők csak a főképernyő klónját (másolatát) jelenítik meg a csatlakoztatott képernyőkön.
Az MST része a DisplayPort 1.2 szabványnak, amellyel a monitorok és a számítógépek támogatják a „daisy-chaining”-t. Ezt általában akkor ismerik fel, mikor a monitornak mind DisplayPort bemenete, mind kimenete van. Az első monitort csatlakozlathatja a számítógéphez, a második monitort pedig az első monitorhoz. Ha mind a monitor, mind a számítógép támogatja az MST daisy-chaining-t, a két képernyő külön képernyőként működik. Pontosan mintha közvetlenül csatlakoznának a számítógéphez.
Ha a notebook támogatja a DP alt módot (DisplayPort alternativ mód), akkor az MST-t is támogatja. Ebben az esetben az AC7045 USB-C-MST adapterként fog működni. Ön képes lesz több video kimenet használatára. A csatlakoztatott képernyőket külön
képernyökként fogja felismerni a laptopján/PC-jén, és kiterjesztett számítógépként használható.
A Windows 10 gyors billentyűvel válthat a különböző megjelenítési módok között: Használat: A „Windows billentyű + P” képernyőn megjelenik a megjelenítési módok áttekintése.
Kérjük, jegyezze meg!!! A MacOS nem támogatja az MST Daisy chaining.-t. A MacOS csak a Thunderbolt™ 3 szabványnak megfelelően támogatja a Daisy chaining.-t. Tehát az AC7045 nem biztosítja a kivánt eredményt a macOS eszközök számára. Ebben az esetben a csatlakoztatott képernyők csak a főképernyő klónját (másolatát) mutatják a csatlakoztatott képernyőkön, SST (Single Stream Transport) néven is.
| Option HDMI 1 DP/HDMI 2 VGA 3 | ||
| 1 4K/30Hz X X | ||
| 2 X 4K/30Hz X | ||
| 3 X X 1080P/60Hz | ||
| 4 1080P/60Hz 1080P/60Hz X | ||
| 5 1080P/60Hz X 1080P/60Hz | ||
| 6 X 1080P/60Hz 1080P/60Hz | ||
| 7 1080P/60Hz 1080P/60Hz 800x600/60Hz |
4.0 Energia ellátás
Az AC7045 az energiaellátást (PD) USB-C porton támogatja. Ez a protokoll a notebook biztonságos töltését egyetlen USB-C kábellel teszi lehetővé. Egy megjegyzés: az áramellátási lánc minden eszközének támogatnia kell a PD áramellátást. Beleértve az USB-C kábeleket is. Az eszközök és kábelek beépített chipeket tartalmaznak, melyek kommunikálnak egymással, hogy meghatározzák a legjobb PD profilt a biztonságos energiaellátás biztosítása érdekében.
Például, ha egy 45.0W-os USB-C töltöt csatlakoztat az AC7045-hez (az legfeljebb a 100.0W-os PD profilokat támogat majd), és a notebookja a max. 65.0W USB-C PD profit. A max.notebook számára biztosított energia 45.0W.
Ha a fenti példában valamilyen okból kifolyólag az USB-C kábelt olyan USB-C kábellel cseréli, amely nem támogatja a PD-t (nincs beépített chip), akkor a notebook nem kerül töltésre.
Mindezek mellett az USB-C PD-vel két iránybanis lehetséges a töltést. Például töltheti az okostelefonját a tablettel, de a táblettet is az okostelefonjával.
Mely energiaellátási profilok (PD) érhetők el? 5.0V, 9.0V, 12.0V, 15.0V és 20.0V.
Milyen max. tápellátási (PD) profilokat támogat az AC7045:
| 5.0V 3.0A 15.0W | ||
| 9.0V 2.22A 20.0W | ||
| 12.0V 3.0A 36.0W | ||
| 15.0V 2.5A 37.5W | ||
| 20.0V 5.0A 100.0W |
5.0 Gyakran ismételt kérdések és egyéb információk
A termékére vonatkozó, legújabb GYIK a termék támogatási oldalán található. Az ACT rendszeresen frissíti ezt az információt, hogy naprakész lehessen. Látogassa meg a http://www.act-connectivity.com bővebb információkért a termékével kapcsolatban.
6.0 Szerviz és támogatás
Ezt a használati utasítást az ACT szakemberei írták. Ha problémát tapasztal a termék telepítése vagy használata során, töltse ki a támogatási úrlapot a weboldalon: http://www.act-connectivity.com.
Telefonon is elérhetők vagyunk. Látogasson el a http://www.act-connectivity.com oldalra a helpdesk telefonszámáért és a nyitvatartási időért.
7.0 Figyelmeztetések és felhívások
Az Európai Parlament törvényei, irányelvei és jogszabályai értelmében bizonyos (vezeték nélküli) eszközök használata az Európai Unió bizonyos tagállamaiban korlátozások alá esik. Az ilyen eszközök használata az Európai Unió bizonyos tagállamaiban tilos lehet. A korlátozásokat illetően érdeklődjön a területileg illetékes önkormányzatnál.
Mindig tartsa be a kézikönyv utasításait*, főleg az összeszerelést igénylő eszközök tekintetében.
Figyelem: Ez a legtöbb esetben elektronikus eszközökre is vonatkozik. A hibás/helytelen használat (súlyos) személyi sérüléshez vezethet!
Amikor a készüléket csatlakoztatja a hálózathoz, győződjön meg róla, hogy nem sérült-e vagy nincs kitéve (magas) nyomásnak.
Olyan konnektorra van szüksége, mely közel van és könnyen megközelíthető az eszköz számára.
A javítást csak az ACT képzett szakemberei végezhetik. Soha ne próbálja megjavítani a készüléket. A garancia azonnal érvényét veszíti, ha a terméket saját maga próbálja megjavítani vagy azt rendeltetésellenes használják. A bővebb garanciafeltételeket megtekintheti weboldalunkon: http://www.act-connectivity.com.
Intézkedjen megfelelően eszközéről. Kérjük, kövesse az országa elektronikai cikkek ártalmatlanítására vonatkozó szabályozását.
Kérjük, ellenőrizze figyelmesen az alábbi biztonsági pontokat:
- Ne alkalmazzon külső erőkifejtést a kábelekre.
- Ne húzza ki a készüléket a tápkábel kihúzásával.
- Ne helyezze a készüléket hősugárzó elemek közelébe.
- Ne hagyja, hogy a készülék érintkezzen vízzel vagy egyéb folyadékokkal.
- Ha furcsa hangot, füstöt vagy szagot észlel, távolítsa el az eszközt azonnal a hálózati aljzatból.
- Ne tegyen semmilyen éles tárgyat a termék szellőző nyílásába.
- Ne használjon sérült kábeleket (áramütés veszély)
- A terméket tartsa távol gyermekek elől
- A terméket puha anyagú, vízmentes rongykoronggal törölje le.
- Tartsa a tápkábelt és a konnektort tisztán.
- Ne húzza ki a készüléket a konnektorból nedves kézzel.
- Húzza ki a készüléket, ha nem használja hosszabb ideig.
- Használja a készüléket egy jól szellőző helyen
*Megjegyzés: Az ACT használati utasításai a legnagyobb gonddal készültek. Ezzel együtt, a technológiai fejlesztéseknek köszönhetően előfordulhat, hogy a kinyomtatott használati utasítás nem a legújabb információkat tartalmazza.
Ha bármi problémát tapasztal a nyomtatott használati utasítással, elsőként kérjük ellenőrizze a weboldalunkat, http://www.act-connectivity.com, ahol megtalálhatja a legfrissebb használati utasítást
Ezen kívül a gyakran feltett kérdések részben (FAQ Section) is találhat válaszokat, megoldásokat a problémákra. Kiemelten javasoljuk, hogy a termék honlapján ezt a részt is tanulmányozza át.
8.0 Jótállási feltételek
Az ACT s garanciája valamennyi ACT termékre érvényes. Ha használt ACT terméket vásárolt, a garancia fennmaradó időtartama a termék első vásárlója általi vásárlás időpontjától számítandó. Az ACT garanciája valamennyi ACT termékre, illetve a termékre nem bontható módon csatlakoztatott és/vagy szerelt alkatrészekre érvényes. Az ACT garanciája nem érvényes a hálózati tápegységekre, akkumulátorokra, antennákra és az egyéb termékekre, amelyek nincsenek egybeépítve a fötermékkel vagy közvetlenül csatlakoztatva hozzá és/vagy azon termékekre, amelyekről minden kétséget kizáróan feltételezhető, hogy a fötermék rendes elhasználódásától eltérő elhasználódást mutatnak. Az ACT garanciája nem vonatkozik azon termékekre, amelyeket helytelen módon/rendeltetésével ellentétesen használtak vagy külső befolyásnak tettek ki és/vagy az ACT cégtől eltérő fél nyitott ki. Az ACT a hibás termék javításához vagy cseréjéhez javított anyagokat is felhasználhat. Az ACT nem tehető felelőssé az internetszolgáltató általi hálózati beállítások változásokért. Nem garantálhatjuk, hogy az ACT hálózati termék akkor is működni fog, ha az internetszolgáltató megváltoztatja a beállításokat. Az ACT nem garantálja a webes szolgáltatások, alkalmazások és független felek tartalmainak működését - amelyeket az ACT Ewent termékek által tettünk elérhetővé.
Ha a termék meghibásodik
Ha a termék a fentieken kívül más módon meghibásodik: Kérjük, vegye fel a kapcsolatot a forgalmazási ponttal, hogy megszervezzék a hibás termék javítását.
www.act-connectivity.com
