BEDIENUNGSANLEITUNG AC7045 ACT

5.0 Häufig gestellte Fragen und weitere wichtige Informationen ................................... 7

Wir gratulieren Ihnen zum Kauf dieses hochwertigen ACT-Produktes! Dieses Produkt wurde durch ACTs technische Experten eingehend geprüft. Sollte es dennoch einmal zu Problemen mit diesem Produkt kommen, genießen Sie die ACT-Garantie. Bitte bewahren Sie diese Anleitung und Ihren Kaufbeleg an einem sicheren Ort auf. Registrieren Sie Ihr Produkt nun bei www.act-connectivity.com, genießen Sie Aktualisierungen und weitere Vorteile!

Folgende Artikel gehören zum Lieferumfang: AC7045 Netzteil USB-C-zu-C-Kabel Bedienungsanleitung3 | DEUTSCH

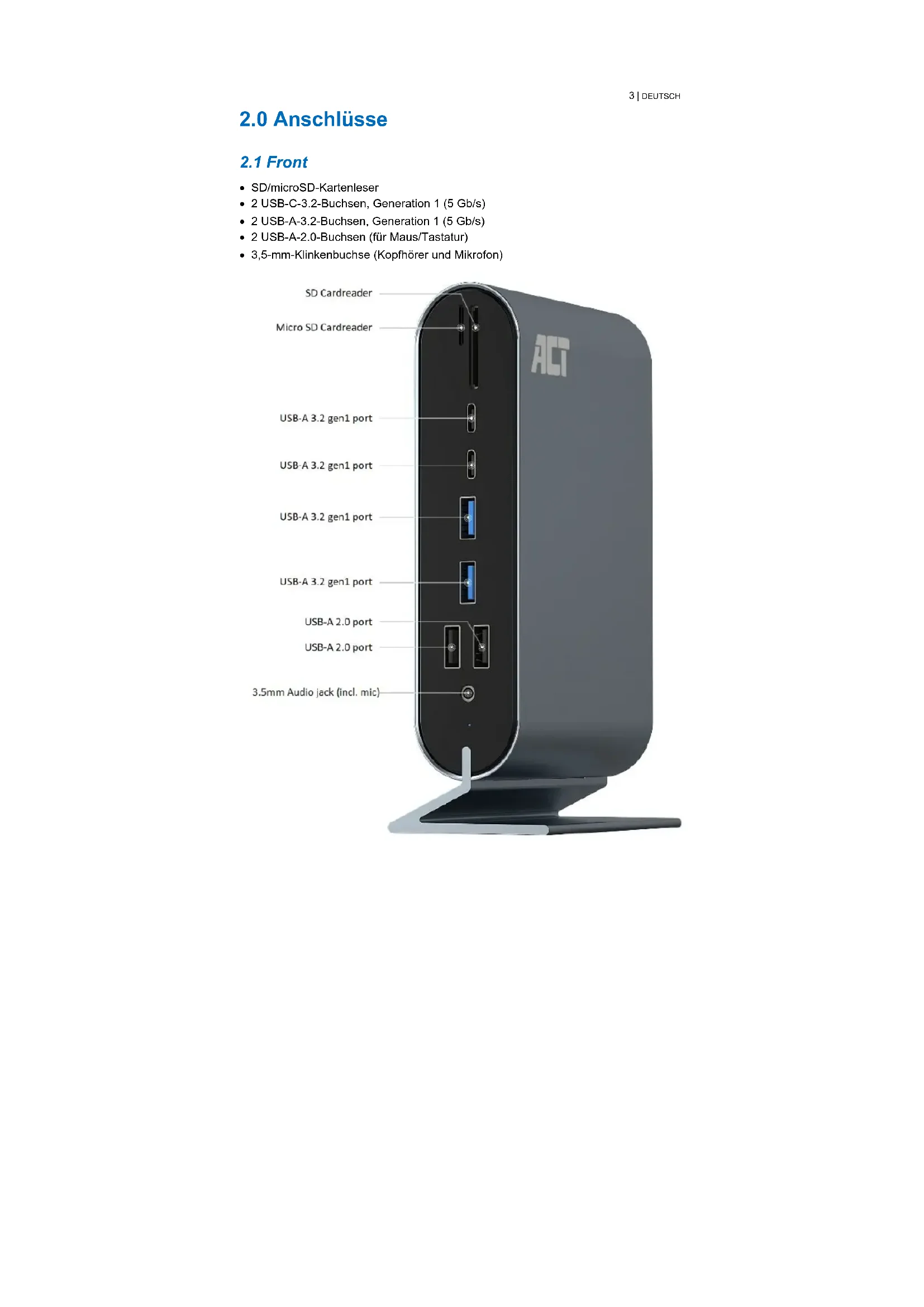

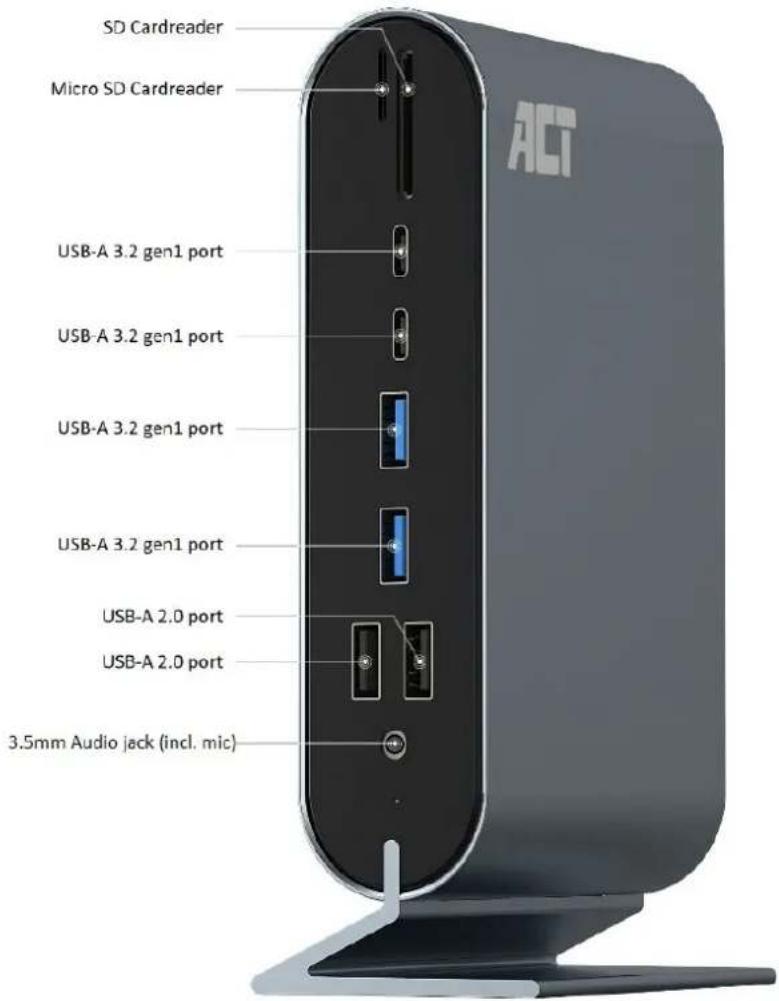

SD/microSD-Kartenleser 2 USB-C-3.2-Buchsen, Generation 1 (5 Gb/s) 2 USB-A-3.2-Buchsen, Generation 1 (5 Gb/s) 2 USB-A-2.0-Buchsen (für Maus/Tastatur) 3,5-mm-Klinkenbuchse (Kopfhörer und Mikrofon)4 | DEUTSCH

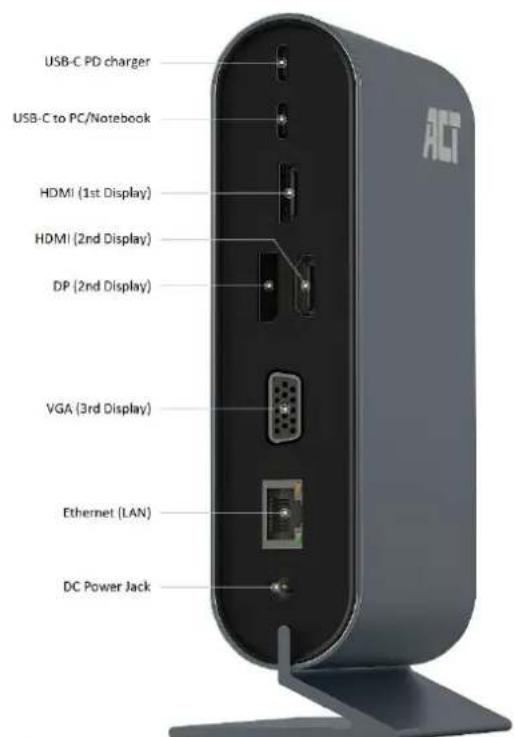

USB-C-PD-Durchleitungsbuchse (für USB-C-Ladegerät zum Laden Ihres Notebooks) USB-C-Buchse zum Notebook-Anschluss (hier schließen Sie den USB-C- Verbinder Ihres Notebooks an) 2 HDMI-2.0-Buchsen (zum Anschluss von HDMI-Monitoren) DisplayPort-Buchse VGA-Buchse Gigabit-LAN-RJ45-Buchse Netzteilanschluss

Bitte beachten! Der zweite HDMI-Anschluss wird mit dem DisplayPort-Anschluss geteilt, die beiden Anschlüsse lassen sich also nicht gleichzeitig verwenden. Sie müssen wählen, welchen Anschluss Sie nutzen möchten: HDMI oder DisplayPort.5 | DEUTSCH

3.0 Monitor einrichten

Ihr USB-C-Gerät muss den DP-Alternate-Modus oder Thunderbolt™ 3 am USB-C- Port unterstützen, damit das Bild an 1 oder mehrere Anzeigegeräte ausgegeben werden kann. Schauen Sie in den technischen Daten Ihres USB-C-Gerätes nach, ob DP-Alternate oder Thunderbolt™ 3 unterstützt werden. Falls dies nicht so ist, kann Ihre AC7045 kein Bild an Anzeigegeräte ausgeben.

3.1 Einzelner Monitor

Beim Anschluss eines einzelnen Monitors unterstützt die AC7045-Dockingstation eine maximale Auflösung von 4K bei 30 Hz am HDMI- oder DisplayPort-Anschluss, am VGA-Anschluss liegt die Auflösung bei 1080p bei 60 Hz.

3.2 Zwei Monitore (SST/MST)

Beim Anschluss zweier Monitore unterstützt die AC7045-Dockingstation eine maximale Auflösung von 4K bei 30 Hz am HDMI- oder DisplayPort-Anschluss, am VGA-Anschluss liegt die Auflösung bei 1080p bei 60 Hz.

3.2 Drei Monitore (SST/MST)

Beim Anschluss von drei Monitoren unterstützt die AC7045-Dockingstation eine maximale Auflösung von 1080p bei 60 Hz an den HDMI- oder DisplayPort- und VGA- Anschlüssen.

3.4 SST (Single Stream Transport)

Bei SST (Single Stream Transport) zeigen die angeschlossenen Anzeigegeräte lediglich ein Duplikat Ihres Hauptbildschirms.

3.5 MST (Multi Stream Transport)

MST ist Teil des DisplayPort-1.2-Standards, mit dem Anzeigegeräte und Computer „in Reihe geschaltet“ werden können. Solche Reihenschaltungen („Daisy-Chaining“) werden gewöhnlich unterstützt, wenn das Anzeigegerät sowohl mit einem DisplayPort- Eingang als auch einem DisplayPort-Ausgang ausgestattet ist. Sie können das erste Anzeigegerät an den Computer anschließen, das zweite Anzeigegerät an das Erste. Wenn sowohl Anzeigegeräte als auch Computer MST-Daisy-Chaining unterstützen, arbeiten beide Anzeigegeräte separat. Genau so, als wären sie direkt an den Computer angeschlossen. Wenn Ihr Notebook den DisplayPort-Alternate-Modus (auch DP Alt genannt) unterstützt, wird auch MST unterstützt. In diesem Fall arbeitet die AC7045 als USB-C- zu-MST-Adapter. Sie können mehrere Videoausgängen nutzen. Die angeschlossenen Anzeigegeräte werden als separate Anzeigegerät Ihres Notebooks/PCs erkannt, können somit als erweiterter Desktop eingesetzt werden.6 | DEUTSCH Bei Windows 10 gibt es eine Tastenkombination zum Umschalten der Anzeigemodi: Mit der Tastenkombination Windows-Taste + P können Sie eine Übersicht über die Anzeigemodi anzeigen lassen. Bitte beachten! Unter macOS wird MST Daisy Chaining nicht unterstützt. MacOS unterstützt lediglich Daisy Chaining gemäß Thunderbolt™-3-Standard. Daher dürften Sie mit der AC7045 vermutlich nicht die gewünschten Ergebnisse mit macOS-Geräten erzielen. In diesem Fall zeigen die angeschlossenen Anzeigegeräte lediglich ein Duplikat Ihres Hauptbildschirms – ein Ergebnis von SST (Single Stream Transport). Option HDMI 1 DP/HDMI 2 VGA 3 1 4K/30Hz X X 2 X 4K/30Hz X 3 X X 1080P/60Hz 4 1080P/60Hz 1080P/60Hz X 5 1080P/60Hz X 1080P/60Hz 6 X 1080P/60Hz 1080P/60Hz 7 1080P/60Hz 1080P/60Hz 800x600/60Hz

Die AC7045 unterstützt Power Delivery (PD) am USB-C-Anschluss. Dieses Protokoll ermöglicht sicheres Aufladen Ihres Notebooks über ein einziges USB-C-Kabel. Fußnote: Sämtliche Geräte in der Versorgungskette müssen Power Delivery unterstützen. Dazu zählen auch die USB-C-Kabel. In Geräten und Kabeln sind spezielle Mikrochips integriert, die miteinander kommunizieren, so das beste PD-Profil zur schnellen und sicheren Stromversorgung gewährleisten. Ein Beispiel: Wenn Sie ein USB-C-Ladegerät mit einer Leistung von 45.0W an die AC7045 (die PD-Profile bis zu 100.0W unterstützt) anschließen, das USB-C-PD-Profil Ihres Notebooks maximal 65.0W unterstützt, wird das Notebook mit 45.0W versorgt. Falls in diesem Fall das spezielle USB-C-Kabel durch ein reguläres USB-C-Kabel ausgetauscht wird, das PD nicht unterstützt (weil der integrierte Mikrochip fehlt), wird Ihr Notebook nicht geladen. Obendrein ermöglicht USB-C mit PD laden in beide Richtungen. Zum Beispiel können Sie Ihr Smartphone mit Ihrem Tablet, Ihr Tablet aber auch mit Ihrem Smartphone laden. Diese Power-Delivery-Profile stehen zur Verfügung: 5.0V, 9.0V, 12.0V, 15.0V und 20.0V.7 | DEUTSCH Bei der AC7045 werden folgende Maximalspezifikationen der Power-Delivery-Profile unterstützt: 5.0V 3.0A 15.0W 9.0V 2,22A 20.0W 12.0V 3.0A 36.0W 15.0V 2.5A 37.5W 20.0V 5.0A 100.0W

5.0 Häufig gestellte Fragen und weitere

wichtige Informationen Antworten auf häufig gestellte Fragen zu Ihrem Gerät finden Sie auf den Kundendienstseiten zu Ihrem Produkt. ACT aktualisiert diese Seiten regelmäßig, damit Sie stets auf die aktuellsten Informationen zugreifen können. Besuchen Sie für weitere Informationen über Ihr Produkt www.act-connectivity.com

6.0 Kundendienst und Unterstützung

Diese Bedienungsanleitung wurde sorgfältig von ACT-Experten geschrieben. Falls es dennoch zu Problemen bei der Installation oder Nutzung Ihres Gerätes kommen sollte, füllen Sie bitte das Kundendienstformular auf unserer Website aus: www.act- connectivity.com Sie können uns auch telefonisch erreichen: Unter www.act-connectivity.com finden Sie die Helpdesk-Telefonnummer und die Bürozeiten.
