AC7045 - Estação de ancoragem ACT - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho AC7045 ACT em formato PDF.
| Tipo de produto | Estação de acoplamento USB-C |
| Marca | ACT |
| Modelo | AC7045 |
| Conectividade | USB-C (modo DP Alt ou Thunderbolt 3 necessário) |
| Portas dianteiras | 1x leitor SD/microSD, 2x USB-C 3.2 Gen1, 2x USB-A 3.2 Gen1, 2x USB-A 2.0, 1x jack 3,5 mm (fone+microfone) |
| Portas traseiras | 1x USB-C PD (entrada de carregamento), 1x USB-C (host), 2x HDMI 2.0, 1x DisplayPort, 1x VGA, 1x Gigabit LAN RJ45, 1x alimentação DC |
| Resolução máx. monitor único | 4K a 30 Hz via HDMI ou DP; 1080p a 60 Hz via VGA |
| Resolução máx. monitor duplo | 4K a 30 Hz em HDMI/DP + 1080p a 60 Hz em VGA |
| Resolução máx. monitor triplo | 1080p a 60 Hz em cada saída |
| Power Delivery (carregamento) | Até 100 W (20V/5A) via USB-C PD |
| Alimentação | Adaptador de energia incluído (tomada DC) |
| Conteúdo da caixa | Estação de acoplamento, adaptador de alimentação, cabo USB-C para C, manual |
| Compatibilidade do sistema | Windows (MST suportado), macOS (SST apenas, sem MST) |
| Manutenção e limpeza | Limpar com um pano macio e seco |
| Segurança | Desconectar antes da limpeza, não expor à água/umidade, usar em local ventilado |
| Garantia | Garantia do fabricante, condições em www.act-connectivity.com |
| Reparabilidade | Reparo apenas por técnico autorizado ACT |
| Informações gerais | Manual disponível em PDF em notice-facile.com |
Perguntas frequentes - AC7045 ACT
Perguntas dos utilizadores sobre AC7045 ACT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Estação de ancoragem em formato PDF gratuitamente! Encontre o seu manual AC7045 - ACT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AC7045 da marca ACT.
MANUAL DE UTILIZADOR AC7045 ACT
Estação de ancoragem multiportas MST USB-C 4K e Power Delivery AC7045
Estação de ancoragem multiportas MST USB-C 4K e Power Delivery AC7045
Índice
1.0 Introdução 2
1.1 Conteúdo da embalagem ....2
2.0 Ligações....3
2.1 Frente ....3
2.2 Traseira....4
3.0 Configuração do monitor....5
3.1 Monitor único 5
3.2 Monitor duplo (SST/MST) 5
3.3 Monitor triplo (SST/MST) 5
3.4 SST (Single Stream Transport) 5
3.5 MST (Multi Stream Transport) 5
4.0 Power Delivery....6
5.0 Perguntas frequentes....7
6.0 Assistência e suporte....7
7.0 Avisose notas....7
8.0 Condições da garantia....9
1.0 Introdução
Parabéns pela aquisição deste produto de alta qualidade da ACT! Este produto foi objeto de rigorosos testes pelos especialistas técnicos da ACT. A ACT providencia uma garantia para o caso de experienciar algum problema com este produto. Guarde este manual e o recibo de aquisição num local seguro.
Registe o seu produto agora em http://www.act-connectivity.com e receba atualizações do produto!
1.1 Conteúdo da embalagem
A embalagem deverá incluir os seguintes componentes:
- AC7045
- Transformador de corrente
- Cabo USB-C para C
- Manual
2.0 Ligações

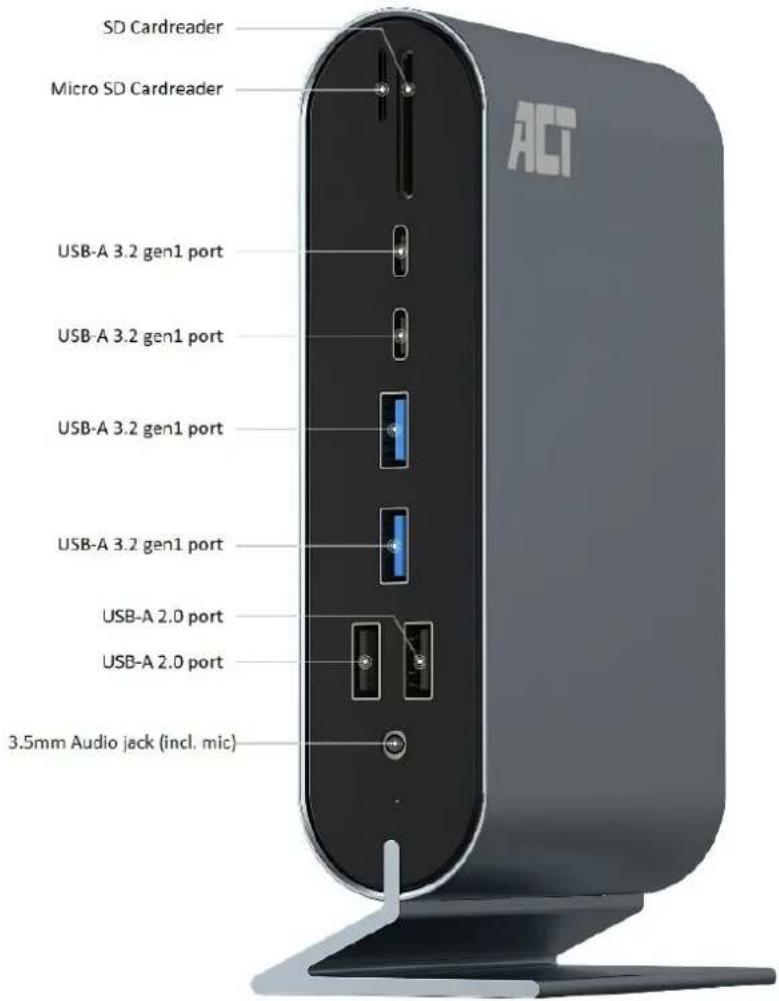

2.1 Frente
• 1x Leitor de cartões SD/micro SD
• 2x USB-C 3.2 Gen1 fêmea (5 Gbps)
• 2x USB-A 3.2 Gen1 fêmea (5 Gbps)
• 2x USB-A 2.0 fêmea (para rato/teclado)
- 1x tomada fêmea de 3,5 mm para auscultadores (auscultadores + microfone)

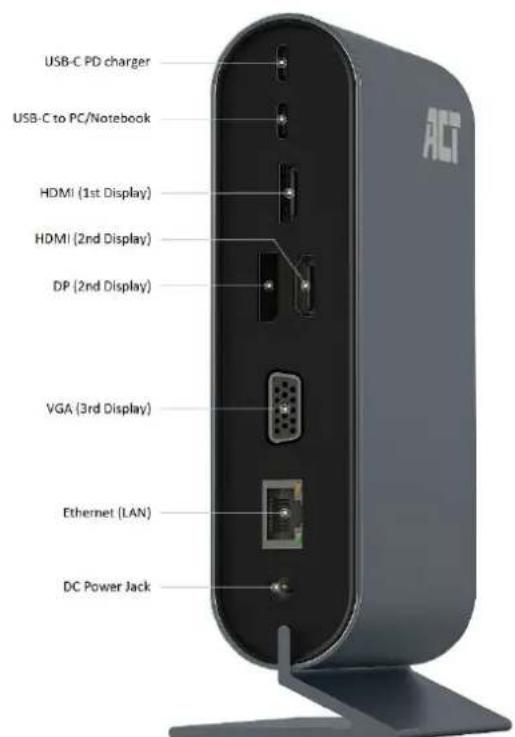

- 1x Porta de passagem PD USB-C fêmea (ligue o carregador USB-C para carregar o computador portátil)
- 1x ligação USB-C fêmea para computador portátil (ligue esta porta ao conector USB-C do computador portátil
- 2x porta fêmea HDMI 2.0 (ligue o(s) monitor(es) HDMI a estas portas HDMI
• 1x porta DisplayPort fêmea
• 1x porta VGA fêmea
• 1x Porta LAN RJ45 Gigabit fêmea
• 1x Fonte de alimentação DC
Atenção!!! A segunda porta HDMI é partilhada com a porta DisplayPort, pelo que não pode ser utilizada simultaneamente. Terá de escolher a porta que pretende usar: HDMI ou DisplayPort.
3.0 Configuração do monitor
O dispositivo USB-C deverá suportar o modo DP alternativo ou Thunderbolt™3 na sua porta USB-C, de modo a exibir a sua saída de vídeo em 1 ou mais monitores. Consulte as especificações técnicas do seu dispositivo USB-C e verifique se o mesmo suporta o modo DP alternativo ou Thunderbolt™3. Se o dispositivo não suportar o modo DP alternativo ou Thunderbolt™3, a estação de ancoragem AC7045 não poderá exibir vídeo no(s) monitor(es).
3.1 Monitor único
Para uma configuração com um único monitor, a estação de ancoragem AC7045 suporta uma resolução máxima de 4K a 30 Hz através de HDMI ou DisplayPort (DP), ou, ao utilizar VGA, uma resolução máxima de 1080p a 60 Hz.
3.2 Monitor duplo (SST/MST)
Para uma configuração com dois monitores, a estação de ancoragem AC7045 suporta uma resolução máxima de 4K a 30 Hz em HDMI ou DisplayPort (DP), ou, ao utilizar VGA, uma resolução máxima de 1080p a 60 Hz.
3.3 Monitor triplo (SST/MST)
Para uma configuração com três monitores, a estação de ancoragem AC7045 suporta uma resolução máxima de 1080p a 60 Hz em HDMI ou DisplayPort (DP) e VGA.
Com SST (Single Stream Transport), os monitores ligados irão exibir apenas um clone (cópia) do seu monitor principal nos monitores ligados.
O MST faz parte do padrão DisplayPort 1.2, com o qual os monitores e computadores podem suportar "ligação em cadeia". Normalmente, é possível reconhecer uma ligação em cadeia quando o monitor possui entrada e saída DisplayPort. Pode ligar o primeiro monitor ao computador e o segundo monitor ao primeiro monitor. Se o monitor e o computador suportarem ligação em cadeia MST, os dois monitores funcionam como monitores independentes. Exatamente como se estivessem ligados diretamente ao computador.
Se o computador portátil suportar o modo DP Alt (modo DisplayPort alternativo), também suporta MST. Neste caso, a estação de ancoragem AC7045 irá funcionar como um adaptador USB-C para MST. Poderá também utilizar as diversas saídas de vídeo. Os monitores ligados serão reconhecidos como monitores independentes no seu computador portátil/PC e podem ser utilizados como ambiente de trabalho expandido.
O Windows 10 possui uma tecla de atalho para alternar entre os diferentes modos de exibição:
Utilize: "Tecla Windows + P" é apresentada uma visão geral dos modos de exibição no seu monitor.
Atenção!!! O MacOS não suporta ligação em cadeia MST. O MacOS suporta apenas ligação em cadeia com o padrão Thunderbolt™3. Portanto, a estação de ancoragem AC7045 não irá fornecer o resultado desejado para dispositivos macOS. Neste caso, os monitores ligados irão exibir apenas um clone (cópia) do seu monitor principal nos monitores ligados, também denominado SST (Single Stream Transport).
| Option HDMI 1 DP/HDMI 2 VGA 3 | ||
| 1 4K/30Hz X X | ||
| 2 X 4K/30Hz X | ||
| 3 X X 1080P/60Hz | ||
| 4 1080P/60Hz 1080P/60Hz X | ||
| 5 1080P/60Hz X 1080P/60Hz | ||
| 6 X 1080P/60Hz 1080P/60Hz | ||
| 7 1080P/60Hz 1080P/60Hz 800x600/60Hz |
4.0 Power Delivery
A estação de ancoragem AC7045 suporta Power Delivery (PD) na porta USB-C. Este protocolo permite o carregamento do seu computador portátil em segurança através de um único cabo USB-C. Uma nota de rodapé: todos os dispositivos na cadeia de energia devem suportar Power Delivery. Incluindo os cabos USB-C. Os dispositivos e cabos possuem chips incorporados que comunicam entre si para decidir o melhor perfil PD, de modo a garantir um fornecimento de energia seguro.
Por exemplo, se ligar um carregador USB-C de 45.0W à estação de ancoragem AC7045 (suporta perfis PD até 100.0W) e o seu computador portátil suportar um perfil PD USB-C de 65.0W, no máximo. A potência máxima que será fornecida ao seu computador portátil é 45.0W.
Se, por alguma razão, no exemplo acima, o cabo USB-C for substituído por um cabo USB-C que não suporte PD (sem chip incorporado), o seu computador portátil não será carregado.
Além de tudo isto, o USB-C com PD permite o carregamento em duas direções. Por exemplo, pode carregar o smartphone com o tablet, mas também pode carregar o tablet com o smartphone.
Que perfis Power Delivery estão disponíveis? 5.0V, 9.0V, 12.0V, 15.0V e 20.0V.
Perfis Power Delivery máximos suportados pela estação de ancoragem AC7045:
| 5.0V 3.0A 15.0W | ||
| 9.0V 2.22A 20.0W | ||
| 12.0V 3.0A 36.0W | ||
| 15.0V 2.5A 37.5W | ||
| 20.0V 5.0A 100.0W |
5.0 Perguntas frequentes
Pode consultar as perguntas mais frequentes sobre o produto na página de suporte do produto. A ACT atualiza estas páginas regularmente para garantir que tem à sua disposição as informações mais recentes. Visite www.act-connectivity.com para mais informações sobre o produto.
6.0 Assistência e suporte
Este manual do utilizador foi cuidadosamente redigido pelos técnicos especialistas da ACT. Se tiver dificuldades com a instalação ou utilização do produto, preencha o formulário de suporte no sítio Web www.act-connectivity.com/support
Também nos pode contactar por telefone. Visite http://www.act-connectivity.com para consultar o número de telefone do e o horário de funcionamento do apoio ao cliente
7.0 Avisose notas
Devido à legislação, diretivas e regulamentos definidos pelo Parlamento Europeu, alguns dispositivos (sem fios) deverão estar sujeitos a limitações no respeitante à sua utilização em determinados estados membros europeus. Em determinados estados membros europeus a utilização de tais dispositivos pode ser interdita. Contacte o governo (local) para mais informações sobre estas limitações.
Respeite sempre as instruções constantes deste manual, principalmente no respeitante a instalação de dispositivos.
Atenção: Na maioria dos casos, isto é respeitante a dispositivos eletrónicos. A utilização indevida/incorreta pode originar ferimentos (graves)!
Ao ligar o dispositivo à rede, garantir que nenhum dano ou submetido a pressão (elevada).
Uma tomada deve estar perto e facilmente acessível a partir é necessário o dispositivo.
A reparação do dispositivo deve ser efetuada por pessoal qualificado da ACT. Não tente reparar o aparelho. A garantia é invalidada imediatamente se o produto for sujeito a reparação não autorizada e/ou utilização indevida. Para condições de garantia alargada, visite o nosso sítio Web em http://www.act-connectivity.com
Eliminar o dispositivo de forma adequada. Por favor, siga as normas do país sobre o descarte de produtos eletrônicos.
Por favor, verifique abaixo pontos de segurança detido:
- Não aplique uma força externa em cabos
- Não desligue o aparelho puxando pelo cabo
- Não coloque o dispositivo perto de elementos de aquecimento
- Não permita que o dispositivo em contacto com a água de outros líquidos
- Se houver qualquer som estranho, fumo ou cheiro, retire imediatamente o aparelho da tomada de parede
- Não coloque qualquer objeto cortante nas aberturas de ventilação de um produto
- Não use cabos danificados (risco de choque eléctrico)
- Manter fora do alcance das crianças
- Limpe o produto com um pano macio, sem esfregar a água
- Mantenha o cabo de alimentação e de saída limpa
- Não desligue o dispositivo de formação da tomada com as mãos molhadas
- Desligue o dispositivo quando não estiver em uso por um longo tempo
- Usar o dispositivo em um venitlado bem
*Sugestão: Os manuais ACT são cuidadosamente redigidos. No entanto, devido a novos desenvolvimento tecnológicos, um manual impresso poderá não conter as informações mais recentes.
Se tiver dificuldades na utilização do manual ou não conseguir encontrar o que procura, visite primeiro o nosso website http://www.act-connectivity.com para consultar o manual mais recente.
Poderá também consultar as perguntas mais frequentes na secção FAQ.
Recomendamos vivamente que consulte a secção FAQ. Muitas vezes, poderá encontrar aqui as respostas para as suas questões.
8.0 Condições da garantia
A garantia da ACT aplica-se a todos os produtos da. Na compra de um produto ACT usado, o período restante da garantia é calculado a partir do momento da compra efetuada pelo primeiro proprietário. A garantia ACT aplica-se a todos os produtos ACT e componentes inextricavelmente ligados ao produto principal. Transformadores, baterias, antenas e todos os outros produtos não integrados ou diretamente ligados ao produto principal ou produtos que, sem qualquer dúvida, apresentam um desgaste diferente do apresentado pelo produto principal não estão cobertos pela garantia ACT. Os produtos não estão cobertos pela garantia ACT quando estiverem sujeitos a utilização incorreta/inadequada, a influências externas ou quando os acessórios do produto forem abertos por pessoas não associadas à ACT. A ACT poderá utilizar materiais restaurados na reparação ou substituição de um produto com anomalias. A ACT não se responsabiliza por alterações nas definições de rede efetuadas por operadores de Internet. Não nos é possível garantir o funcionamento do produto da ACT caso as definições sejam alteradas por operadores de Internet. A ACT não garante o funcionamento de serviços web, aplicações e outros conteúdos de terceiros disponíveis através de produtos da ACT.
Quando o meu produto apresenta anomalias
Caso se depare com um produto com anomalias de natureza diferente ao acima descrito: Contacte o seu ponto de venda para proceder à reparação do produto.
www.act-connectivity.com
