Caractéristiques Techniques	Visseuse sans fil METABO SSW 18 LTX 1450 BL, moteur sans balais, couple maximal de 145 Nm, vitesse à vide de 0-2300 tr/min, capacité de perçage dans l'acier jusqu'à 13 mm.
Utilisation	Idéale pour le vissage et le dévissage dans le bois, le métal et les matériaux composites. Conçue pour un usage professionnel et intensif.
Maintenance et Réparation	Vérifier régulièrement l'état de la batterie et des accessoires. Nettoyer le moteur et les aérations pour éviter la surchauffe. Remplacer les pièces usées par des pièces d'origine.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas utiliser l'appareil dans des environnements humides. Respecter les consignes de sécurité fournies dans le manuel d'utilisation.
Informations Générales	Poids : 2,5 kg. Garantie de 3 ans sur l'outil. Compatible avec les batteries de la gamme METABO 18V.

FOIRE AUX QUESTIONS - SSW 18 LTX 1450 BL METABO

Comment charger la batterie de la METABO SSW 18 LTX 1450 BL ?

Utilisez le chargeur METABO compatible pour charger la batterie. Assurez-vous de la placer correctement dans le chargeur et de le brancher sur une prise électrique.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez si la batterie est chargée. Si la batterie est chargée et que la visseuse ne fonctionne toujours pas, essayez de réinitialiser l'outil en retirant et en remettant la batterie.

Comment changer le sens de rotation de la visseuse ?

Utilisez le commutateur de direction de rotation situé près de la gâchette pour changer le sens de rotation entre le mode vissage et dévissage.

Quels types de vis et de matériaux la visseuse peut-elle utiliser ?

La METABO SSW 18 LTX 1450 BL est conçue pour visser dans divers matériaux, y compris le bois, le métal et le plastique. Assurez-vous d'utiliser des vis appropriées pour chaque type de matériau.

Comment régler le couple de vissage ?

Utilisez la molette de réglage du couple située sur le haut de l'outil pour ajuster le couple en fonction du matériau et de la taille de la vis que vous utilisez.

Que faire si la visseuse surchauffe ?

Arrêtez d'utiliser l'outil et laissez-le refroidir pendant un certain temps. Vérifiez également si la batterie est correctement installée et si l'outil n'est pas obstrué par des débris.

Est-ce que la visseuse est compatible avec d'autres batteries METABO ?

Oui, la METABO SSW 18 LTX 1450 BL est compatible avec d'autres batteries de la série 18V de METABO, mais assurez-vous d'utiliser des batteries de la même gamme pour la meilleure performance.

Comment nettoyer la visseuse ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la visseuse. Évitez d'utiliser des liquides ou des produits chimiques qui pourraient endommager l'outil.

Où trouver des pièces de rechange pour la visseuse ?

Les pièces de rechange peuvent être commandées auprès de revendeurs METABO agréés ou directement via le site web de METABO.

Quelle est la garantie de la METABO SSW 18 LTX 1450 BL ?

La visseuse est généralement couverte par une garantie de 3 ans. Veuillez vérifier les conditions spécifiques de garantie sur le site de METABO ou dans le manuel d'utilisation.

MODE D'EMPLOI SSW 18 LTX 1450 BL METABO

	ASC ultra *1)		ASC 145 *1)ASC 145 SE *1)		ASC 30-36*1)ASC 55 *1)ASC 55 SE*1)		SC 60 Plus *1)SC 30 *1)
U (V) C (Ah)	\( I_c \) (A)	t (min)	\( I_c \) (A)	t (min)	\( I_c \) (A)	t (min)	\( I_c \) (A)	t (min)
12,0 2,0 4 30 4,0 30 4 30 2,6 46
12,0 4,0 6,5 37 8,0 30 4 6 0 2,6 92
12 (NiCd) 1,7 - - - - - 3 35 - -
14,4 1,3 2,6 30 2,6 30 3 2 6 1,5 52
14,4 1,5 3 30 3,0 30 3 30 1,5 60
14,4 2,0 4 30 4,0 30 3 40 1,5 80
14,4 2,6 5,2 30 5,2 30 3 5 2 1,5 104
14,4 3,0 6 30 6,0 30 3 60 1,5 120
14,4 4,0 6,5 37 8,0 30 3 8 0 1,5 160
18 1,3 2,6 30 2,6 30 3 26 1,5 52
18 1,5 3 30 3,0 30 3 1,5 60
18 2,0 4 30 4,0 30 3 40 1,5 80
18 2,2 4,4 30 4,4 30 3 44 1,5 83
18 2,6 5,2 30 5,2 30 3 52 1,5 104
18 3,0 6 30 6,0 30 3 60 1,5 120
18 3,1 6,2 30 6,2 30 3 62 1,5 124
18 3,5 6,5 32 7,0 30 3 70 1,5 140
18 4,0 6,5 37 8,0 30 3 80 1,5 160
18 5,2 6,5 48 8,0 39 3	104	1,5 208
18 5,5 6,5 51 8,0 41 3	110	1,5 220
18 6,2 6,5 57 8,0 47 3	124	1,5 248
18 7,0 6,5 65 8,0 53 3	140	1,5 280
18 8,0 6,5 74 8,0 60 3	160	1,5 320
18	10,0 6,5 93 8,0 75 3	200	1,5 400
36 1,5 3 30 3,0 30 1,5 60 - -
36 2,6 5,2 30 4,0 39 1,5	104 - -
36 4,0 6,5 37 4,0 60 1,5	160 - -
36 5,2 6,5 48 4,0 78 1,5	208 - -
36 6,2 6,5 57 4,0 93 1,5	248 - -
AIR COOLED	✓		✓		✓		-

^*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1,EN 60335-2-29, EN IEC 63000:2018

2021-03-12, Bernd Fleischmann

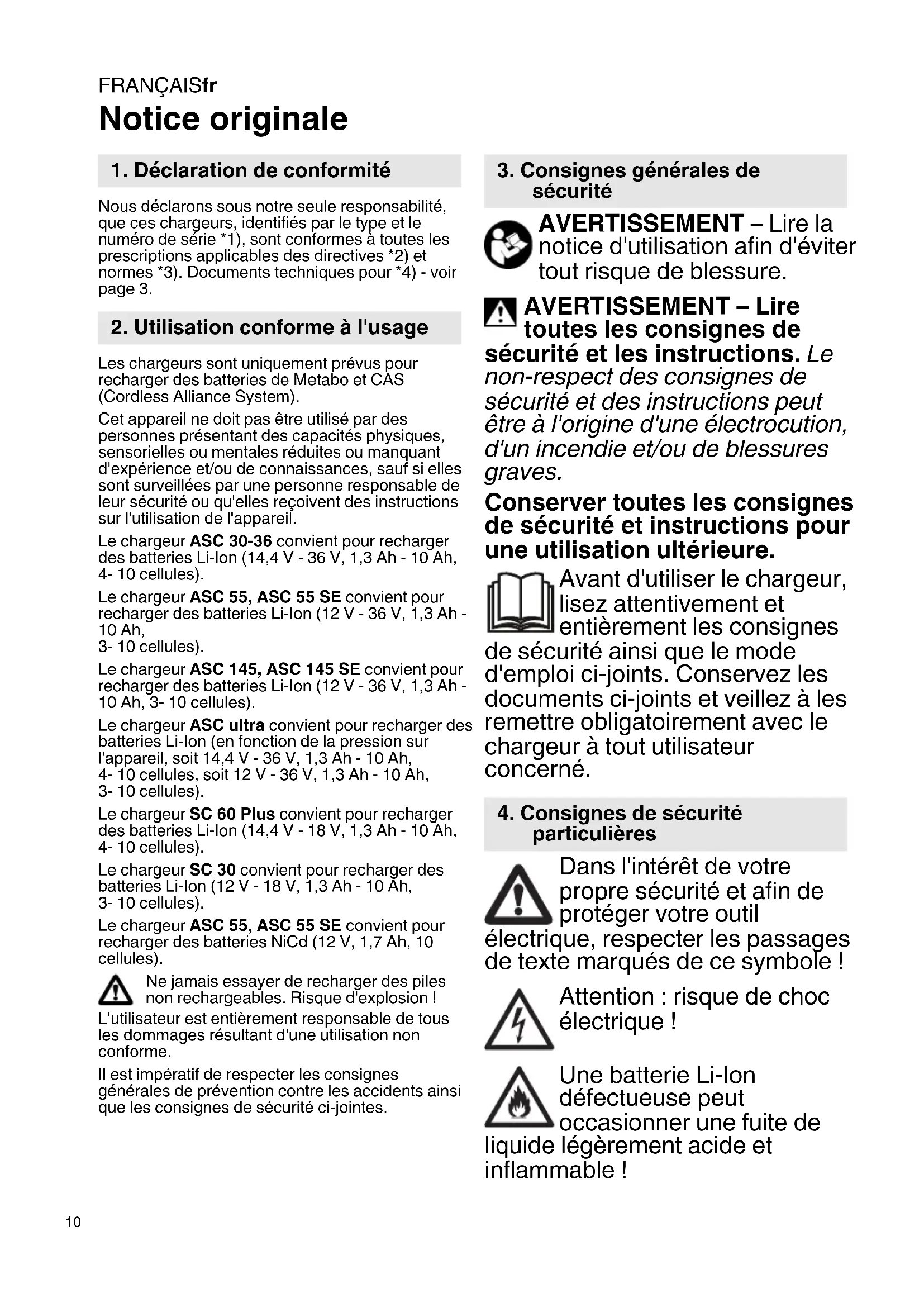

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prevus pour recharger des batteries de Metabo et CAS (Cordless Alliance System).

Cet apparéil ne doit pas être utilisé par des personnes représentant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles recoivent des instructions sur l'utilisation de l' apparéil.

Le chargeur ASC 30-36 convient pour recharger des batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur ASC 145, ASC 145 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur ASC ultra convient pour recharger des batteries Li-Ion (en fonction de la pression sur l'appareil, soit 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellules, soit 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur SC 60 Plus convent pour recharger des batteries Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellulues).

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellulues).

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion!

L'utilisateur est entiement responsable de tous les dommages resultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-joints.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT - Lire toutes les consignes de curité et les instructions. Le non-respect des consignes de curité et des instructions peut se à l'origine d'une électrocution, un incendie et/ou de blessures vues.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entiement les consignes

de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remetre obligatoirement avec le chargeur à tout utiliser concenre.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protégger votre outil

electrique, respecter les passages de texte marqués de ce symbole!

Attention: risque de chocolélectrique!

Une batterie Li-lon défectueuse peut occasionally une fuite de

liquide légèrement acide et inflammable!

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin!

Ne pas recharger une batterie entièrement chargée!

Réserve à un usage interieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuilles immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur - risque d'électrocution ou de court-circuit!

N'utilisez jamais de batteries défectueuses!

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présente un taux important de poussières métalliques.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les apparêils.

1 Batterie (non fournie)
2 Logement coulissant
3 Témoin de contrôle
4 Témoin d'avertissement

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondant aux caractéristiques du réseau de courant.

Les apparèils comme celui-ci, qui générent du courant continu, poursuient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou moins, avec un courant de déclenchement max. de 30 mA.

Avant demettrelechargeur en route, s'assurer que les fentes d'aeration sont bien dégagées.Respecter une distance minimale de 5cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'advertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionné pendant env. 5 secondes.

7. Utilisation

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque: Pour afficher l'etat de charge des batteries Li-Ion, retireer tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

7.2 Mode entretien

A la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

8. Panne

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop BASSE. Si la température de la batterie

FRANÇAISfr

se situe entre 0^ et 50^ , le processus de recharge début automatiquement.

8.2 Le témoin d'advertisement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas ete inseree correctement dans le logement coulissant (2). Voir chapitre 7.1.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectuels que par un spécialiste!

Au cas où le cordon d'alimentation électrique de cet appeareil serait endommagé, faites-le replacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'eviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les reglementations nationales concernant l'élimination ecologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouvez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Points de collecte sur www.quefairedemesdechets.fr
Privilégiéz la réparation ou le don de votre apparcell!

Uniquement pour les pays de l'UE: ne pas jitterer les apparèils électriques dans les ordures menagères! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et Electroniques (DEEE) et à sa transposition dans le droit national, les apparèils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caracteristiques techniques

Voir page 3.

U = plages de tension des batteries
C = capacité de la batterie
I_C = courant de recharge 1)
t = durée de recharge
1) En fonction de la capacité résiduelle et de la température des batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambiente recommendée pour la recharge: 0^ à 40^

Sous réserve de modifications resultant de progrès techniques.

Appareil de la classe de protection II

courant alternative
