TSG 7402.1 - Lave-vaisselle BOMANN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de lave-vaisselle	Intégré
Capacité	12 couverts
Consommation d'eau	9 litres par cycle
Consommation d'énergie	0,93 kWh par cycle
Niveau sonore	49 dB
Programmes de lavage	5 programmes (intensif, normal, éco, rapide, prélavage)
Fonction départ différé	Oui, jusqu'à 24 heures
Dimensions (L x P x H)	60 x 55 x 85 cm
Panneau de contrôle	Électronique avec affichage LED
Système de sécurité	Protection contre les fuites d'eau
Type de panier	Panier supérieur réglable
Filtre	Filtre à mailles, facilement accessible
Accessoires inclus	Panier à couverts, support pour verres
Garantie	2 ans

FOIRE AUX QUESTIONS - TSG 7402.1 BOMANN

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant et que le disjoncteur n'a pas sauté. Essayez une autre prise si nécessaire.

Pourquoi mon lave-vaisselle ne lave pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués par des débris et que les filtres sont propres. Vérifiez également que vous utilisez le bon type et la bonne quantité de détergent.

Le lave-vaisselle fait des bruits étranges pendant le cycle ?

Des bruits inhabituels peuvent être causés par des objets mal placés. Vérifiez l'intérieur pour vous assurer qu'aucun ustensile ne bloque le mouvement des bras gicleurs.

L'eau ne s'évacue pas après le lavage, que faire ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre à déchets est propre.

Mon lave-vaisselle laisse des traces sur la vaisselle, pourquoi ?

Cela peut être dû à une trop grande dureté de l'eau ou à un excès de détergent. Essayez d'utiliser un agent de rinçage et ajustez la quantité de détergent.

Comment nettoyer l'intérieur de mon lave-vaisselle ?

Utilisez un mélange de vinaigre blanc et d'eau pour nettoyer les surfaces internes. N'oubliez pas de retirer et de nettoyer les filtres.

Quel type de détergent dois-je utiliser pour le BOMANN TSG 7402.1 ?

Utilisez un détergent pour lave-vaisselle approprié, en suivant les recommandations du fabricant pour la quantité.

Le cycle de lavage prend trop de temps, est-ce normal ?

Les cycles de lavage peuvent varier en fonction du programme choisi. Consultez le manuel d'utilisation pour plus de détails sur les durées des cycles.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Cela peut indiquer un problème nécessitant une attention particulière.

Comment programmer un cycle de lavage différé ?

Référez-vous au manuel d'utilisation pour savoir comment utiliser la fonction de départ différé, qui vous permettra de programmer le lavage à l'heure souhaitée.

Mon lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation n'est pas obstrué ou plié.

MODE D'EMPLOI TSG 7402.1 BOMANN

Remarques générles......Page 37

Consignes de sécurité spéciales

pour cet appareil....Page 38

Déballage de l'appareil......Page 39

Équipement de l'appareil......Page 39

Première utilisation......Page 42

Charger le lave-vaisselle......Page 43

Mise en marche / Fonctionnement......Page 46

Nettoyage et entretien......Page 49

Dépannage......Page 51

Données techniques ......Page 52

Elimination......Page 53

ES

Contenido

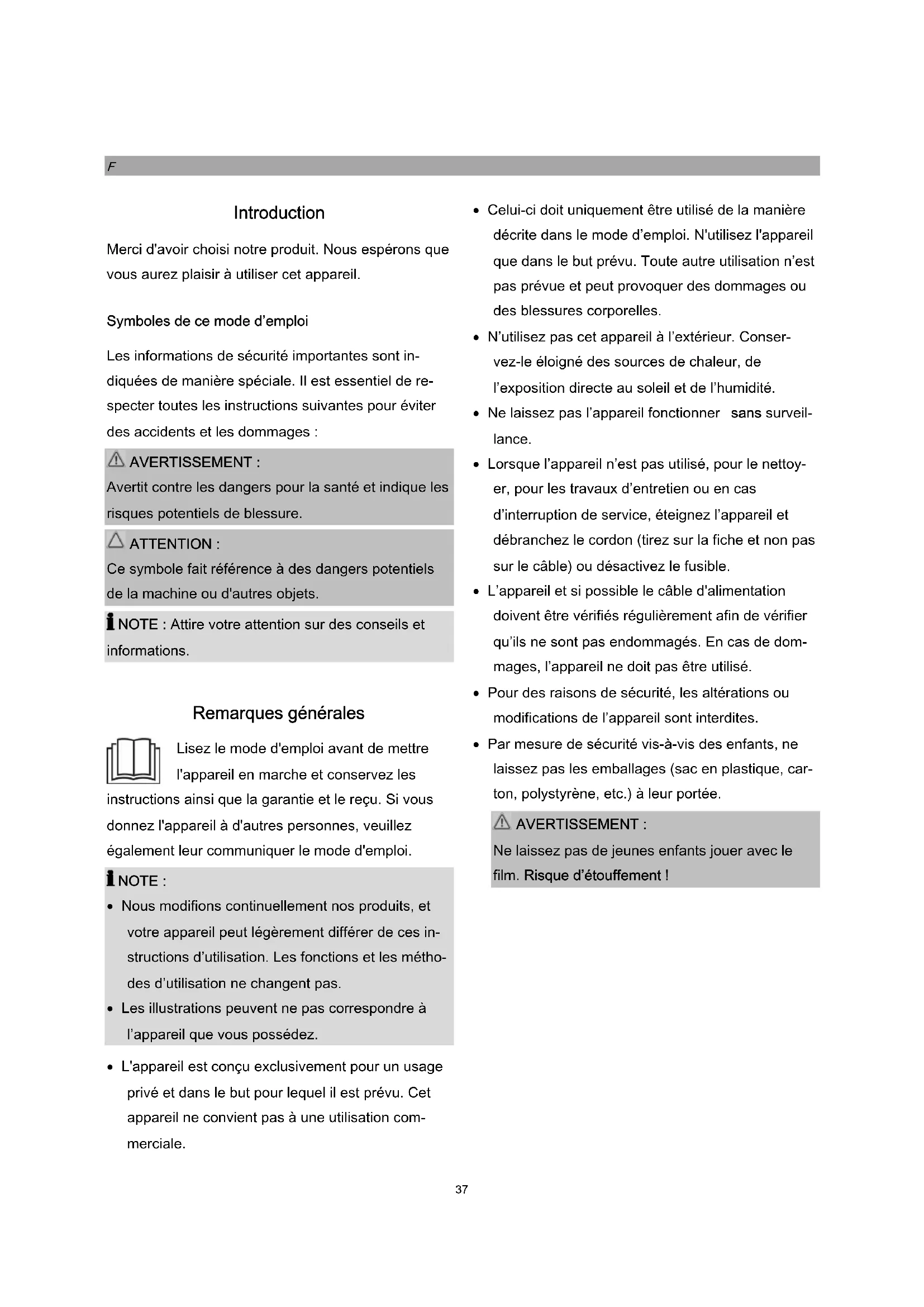

Merci d'avoir choisi notre produit. Nous espérons que vous aurez plaisir à utiliser cet appareil.

Symboles de ce mode d'emploi

Les informations de sécurité importantes sont indiquées de manière spéciale. Il est essentiel de respecter toutes les instructions suivantes pour éviter des accidents et les dommages :

AVERTISSEMENT :

Avertit contre les dangers pour la santé et indique les risques potentiels de blessure.

ATTENTION :

Ce symbole fait référence à des dangers potentiels de la machine ou d'autres objets.

NOTE : Attire votre attention sur des conseils et formations.

Remarques générales

Lisez le mode d'emploi avant de mettre l'appareil en marche et conservez les

instructions ainsi que la garantie et le reçu. Si vous donnez l'appareil à d'autres personnes, veuillez également leur communiquer le mode d'emploi.

NOTE :

• Nous modifions continuellement nos produits, et votre appareil peut légèrement différer de ces instructions d'utilisation. Les fonctions et les méthodes d'utilisation ne changent pas.
• Les illustrations peuvent ne pas correspondre à l'appareil que vous possédez.

• L'appareil est conçu exclusivement pour un usage privé et dans le but pour lequel il est prévu. Cet appareil ne convient pas à une utilisation commerciale.

• Celui-ci doit uniquement être utilisé de la manière décrite dans le mode d'emploi. N'utilisez l'appareil que dans le but prévu. Toute autre utilisation n'est pas prévue et peut provoquer des dommages ou des blessures corporelles.

• N'utilisez pas cet appareil à l'extérieur. Conservez-le éloigné des sources de chaleur, de l'exposition directe au soleil et de l'humidité.
• Ne laissez pas l'appareil fonctionner sans surveillance.
• Lorsque l'appareil n'est pas utilisé, pour le nettoyer, pour les travaux d'entretien ou en cas d'interruption de service, éteignez l'appareil et débranchez le cordon (tirez sur la fiche et non pas sur le câble) ou désactivez le fusible.
• L'appareil et si possible le câble d'alimentation doivent être vérifiés régulièrement afin de vérifier qu'ils ne sont pas endommagés. En cas de dommages, l'appareil ne doit pas être utilisé.
• Pour des raisons de sécurité, les altérations ou modifications de l'appareil sont interdites.
• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, car-ton, polystyrène, etc.) à leur portée.

AVERTISSEMENT :

Ne laissez pas de jeunes enfants jouer avec le film. Risque d'étouffement !

Consignes de sécurité spéciales pour cet appareil

• Le nombre maximum de couverts pouvant être lavés est de 2.
• Le réservoir d'eau ne peut pas être rempli d'eau chaude.

• Cet appareil est destiné à être utilisé dans des applications domestiques et similaires, telles que

• les cuisines des employés de magasins, de bureaux et d'autres environnements professionnels ;

• les clients des hôtels, motels et autres environnements de type résidentiel ;

• dans les fermes.

• Raccordez l'appareil au réseau de distribution de l'eau à l'aide de tuyaux neufs, ne réutilisez pas les tuyaux précédemment utilisés.

• La pression d'alimentation en eau maximale est de 1 Mpa.
• La pression d'alimentation en eau minimale est de 0,04 Mpa.
• Des ouvertures de ventilation sont présentes au bas de l'appareil (selon le modèle). Veillez à ne pas les obstruer avec un tapis par exemple.
• Veillez à effectuer correctement le remplissage de l'appareil. Suivez les instructions fournies dans le chapitre « Remplir le lave-vaisselle ».
• Les couteaux et autres couverts pointus doivent être chargés la pointe orientée vers le bas dans le panier à couverts (selon le modèle), ou placés à l'horizontale dans le panier à vaisselle.
• Ne pas laisser la porte ouverte, car cela peut causer la chute des personnes.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes présentant des capacités physiques, sensorielles ou men-

tales réduites ou un manque d'expérience et de connaissances si elles bénéficient d'une surveillance ou d'instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques possibles.

• Ne pas laisser les enfants de moins de 8 ans s'approcher de l'appareil.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas être effectués par les enfants, sauf s'ils ont plus de 8 ans et qu'ils le font sous surveillance.
• N'essayez pas de réparer l'appareil vous-même. Contactez plutôt un technicien qualifié. Pour éviter les accidents, faites remplacer le cordon d'alimentation défectueux par le fabricant, son service après-vente ou une personne de qualification similaire.

Déballage de l'appareil

• Sortez l'appareil de son emballage.
• Retirez la totalité du matériau d'emballage, tel que les films, le rembourrage, et le carton.
• Par prévention des risques, vérifiez que l'appareil n'a pas été endommagé pendant le transport.
• En cas de dommage, ne mettez pas l'appareil en marche. Contactez votre distributeur.

i NOTE :

Il est possible que des résidus de production ou de la poussière se soient accumulés sur l'appareil. Nous recommandons de nettoyer l'appareil conformément au chapitre « Nettoyage et maintenance ».

Équipement de l'appareil

Aperçu de l'appareil

1 2 3

4 8 5 9 10 6 7

1 Poignée de la porte
2 Panneau de contrôle
3 Plaque de base
4 Ouverture du réservoir d'eau
5 Conteneur à sel

6 Réceptacle à détergent
7 Panier à vaisselle
8 Bras de cyclage supérieur
9 Bras de cyclage inférieur
10 Système de filtrage

Contenu de la livraison

1xpanier à vaisselle, 1xplateau à couverts; 1xentonnoir de remplissage du sel, 1xtuyau d'alimentation, 1xtuyau d'évacuation (avec matériel de montage)

Installation

⚠ AVERTISSEMENT :

Ne pas brancher l'appareil au courant pendant l'installation. Cela présente des risques de mort ou d'électrocution !

ATTENTION :

Les connexions de l'appareil doivent être effectuées correctement pour qu'il fonctionne comme prévu. Les caractéristiques d'alimentation en eau et d'évacuation, ainsi que du courant utilisé doivent répondre aux exigences établies.

Emplacement d'installation

• Installez l'appareil de manière à ce que tous les contrôles soient faciles d'accès et que l'ouverture de la porte ne soit pas gênée.
• Veillez à installer l'appareil sur une surface stable et horizontale.
• Le cordon d'alimentation et les tuyaux d'eau ne doivent pas être pliés ni écrasés.

- Éviter une installation :

• À proximité d'un radiateur, d'une cuisinière, exposée à la lumière directe du soleil ou à d'autres sources de chaleur.
• Dans des lieux extrêmement humides (par ex. en extérieur), car cela peut entraîner la corrosion des composants métalliques de l'appareil.
• Dans des pièces dans lesquelles la température peut descendre en dessous du point de gel. N'exposez pas l'appareil aux intempéries.
• À proximité des matières volatiles ou inflammables (par ex. gaz, carburant, alcool, peinture, etc.)

Raccords de l'eau

ATTENTION :

• L'installation de l'alimentation en eau doit être conforme aux normes et réglementations locales.
• Cet appareil ne peut pas être utilisé avec une alimentation en eau chaude.
• Utilisez les tuyaux inclus avec l'appareil pour le raccorder au système d'alimentation en eau. Ne pas réutiliser de vieux tuyaux ou des raccords déjà en place.
• Si le tuyau est neuf ou n'a pas été utilisé pendant longtemps, vérifiez que ce dernier n'est pas obstrué et propre avant de l'utiliser.

Notes concernant le dispositif de sécurité du tuyau d'alimentation en eau (contenu de la livraison, dépendant du modèle)

Le système de sécurité est composé d'un tuyau d'alimentation double épaisseur. Il coupe l'alimentation en eau lorsqu'une fuite est détectée dans la section intérieure. Le système de sécurité est raccordé à un système de contact électronique.

Si nécessaire, vous pouvez acheter un système de sécurité de tuyau d'alimentation en eau auprès de votre revendeur ou sur notre magasin d'accessoires en ligne à l'adresse : www.bomann-germarny.de.

Pour passer commande de la pièce correcte, consultez le numéro de référence indiqué dans la section « Données techniques ».

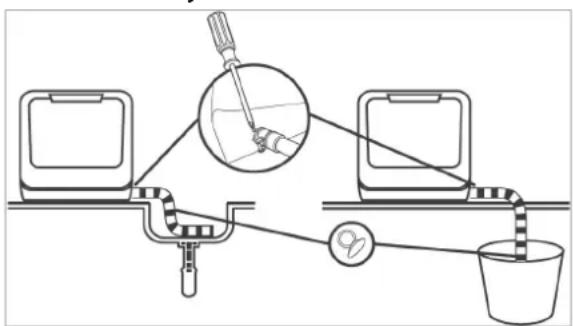

Installation du système d'évacuation

• Fixez le tuyau d'évacuation au dos de l'appareil. Le connecteur est équipé de pinces, et doit être attaché à l'aide d'un tournevis.
• Placez l'extrémité du tuyau au-dessus d'un évier ou d'un seau. Fixez le tuyau d'évacuation à l'aide des ventouses.

Installation de l'alimentation en eau

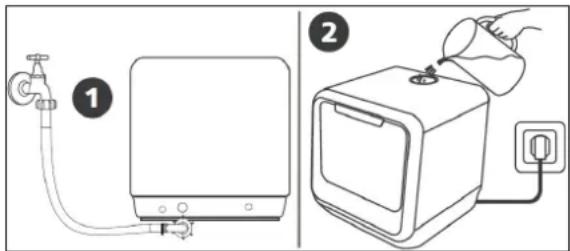

L'appareil peut être rempli en eau de deux manières :

1 Raccord permanent avec le robinet

NOTE :

La pression d'eau doit se situer entre 0,04-1 MPa. Si la pression est plus élevée : utilisez un régulateur de pression.

• Connectez le tuyau d'alimentation en eau à un robinet équipé d'un pas de vis d'un diamètre de 34 “. Vissez le tuyau fermement, dans le sens du filetage. Faites particulièrement attention qu'il soit correctement serré.
• Connectez l'autre extrémité du tuyau d'alimentation à la soupape d'alimentation au dos de l'appareil. Faites particulièrement attention qu'il soit correctement serré.

2 Remplissage manuel du réservoir d'eau de

5 litres

- Retirez le bouchon de l'ouverture du réservoir d'eau et remplissez-le de 5 litres d'eau.

Vérifier le niveau d'eau dans le réservoir !

- Remplissage lorsque l'appareil est allumé : l'appareil émet plusieurs bips pour confirmer que le réservoir est suffisamment rempli.

• Allumage après remplissage : si la quantité d'eau est insuffisante, l'écran affiche [.]
  Dès que le réservoir est suffisamment rempli, le symbole disparaît et l'appareil émet plusieurs bips.

Alimentation électrique

⚠ AVERTISSEMENT :

• L'installation de l'alimentation secteur doit être conforme aux normes et réglementations locales.
• Une connexion incorrecte peut causer une électrocution !
• N'utilisez pas de prises multiples ni de rallonges électriques.
• Il est interdit de modifier la prise dont l'appareil est équipé ! Si la prise ne convient pas correctement à la fiche, faites installer une prise adéquate par un spécialiste autorisé.
• La prise doit toujours être facile d'accès afin de pouvoir débrancher l'appareil de l'alimentation électrique en cas d'urgence.

- Assurez-vous que la tension délivrée est correcte en consultant l'étiquette des caractéristiques électriques (sur le cadre de la porte), avant de brancher l'appareil.

- Connectez le câble secteur à une prise électrique correctement installée et mise à la terre.

- Si la prise n'est pas accessible après l'installation, un système de contrôle de la prise doit être présent pour garantir le respect des réglementations de sécurité applicables.

Première utilisation

ATTENTION :

• Utilisez uniquement du sel et du détergent prévu pour les lave-vaisselles. D'autres produits sont susceptibles d'endommager l'unité.
• Respectez toujours les recommandations de dosage et de stockage indiquées sur la boîte de ces produits.

AVERTISSEMENT :

Conservez le sel et le détergent hors de portée des enfants.

Remplir le conteneur à sel (adoucissant de l'eau)

Adoucissant de l'eau

La concentration en minéraux de l'eau du service d'eau varie selon les régions. Si vous utilisez de l'eau hautement minérale avec le lave-vaisselle, des dépôts peuvent se former sur la vaisselle et les couverts. L'appareil est équipé d'un adoucisseur d'eau, qui élimine le calcaire et les minéraux de l'eau à l'aide d'un adoucissant versé dans le conteneur à sel. Prenez contact avec le service de distribution de l'eau de votre région pour en savoir plus sur la concentration en minéraux de l'eau qu'il délivre.

Régler la consommation en sel

La consommation en sel peut être réglée selon la concentration en minéraux de l'eau, afin d'en optimiser les effets.

• Allumez l'appareil.
• Appuyez sur le bouton Programme pendant plus de 5 secondes. Le réglage est maintenant activé pendant 60 secondes.
• Appuyez sur le bouton Programme de manière répétée pour sélectionner la concentration en minéraux de l'eau. H1->H2->H3->H4->H5->H6. L'écran affiche la sélection (voir le tableau ci-dessous).

- Le réglage est automatiquement enregistré après quelques secondes. Vous pouvez également mettre fin au réglage à l'aide du bouton d'alimentation.

Minéralité de l'eau			Réglage → Affichage	Conso. en sel/cycle
°dH	Mmol/l
0-5	0-0,94	H1 0 g
6-11	1,0-2,0	H2 4 g
12-17	2,1-3,0	H3 8 g
18-22	3,1-4,0	H4 13 g
23-34	4,1-6,0	H5 20 g
35-55	6,1-9,8	H6 40 g

NOTE :

*dH : Mesure de la concentration en minéraux allemande / Réglage d'usine : H3

Remplir de sel

ATTENTION :

• Remplissez le conteneur à sel seulement si le témoin d'avertissement de quantité de sel est il-luminé.
• Du sel et de l'eau peuvent déborder lors du remplissage. Commencez un programme immédiatement après le remplissage du conteneur pour éviter la formation de rouille.

• Retirez le panier à vaisselle et dévissez le couvercle du conteneur à sel.
• Remplissez-le d'environ 130 g de sel en utilisant l'entonnoir inclus.
• Remplissez complètement le conteneur à sel d'eau (immédiatement avant la première utilisation).
• Vissez le couvercle fermement après avoir rempli le conteneur.

- Le témoin d'avertissement s'éteint généralement immédiatement après, selon la vitesse à laquelle le sel se dissout.

B. Remplir de détergent

Fonction du détergent

Le détergent, avec ses composants chimiques, est nécessaire pour éliminer la saleté, dissoudre les débris et l'évacuer du lave-vaisselle. Pour cela, choisissez un détergent du commerce de bonne qualité.

Détergent

Normalement, les nouveaux détergents pulvérisés ne contiennent pas de phosphates. La fonction d'adoucissement de l'eau par le phosphate n'est donc pas présente. Dans ce cas, nous vous conseillons donc de remplir le conteneur à sel de sel, même si la concentration en minéraux de l'eau se trouve en dessous de 6°dH. Des taches blanches peuvent se former sur la vaisselle si vous utilisez du détergent sans phosphate et que l'eau est riche en minéraux. Dans ce cas, utilisez une plus grande quantité de détergent. Les détergents sans chlore blanchissent seulement légèrement. Cela veut dire que les taches sombres peuvent résister au lavage. Dans ce cas, sélectionnez un programme à plus haute température.

Détergent en tablettes (tabs)

Les détergents en tablettes de différentes marques se dissolvent à différentes vitesses. Il se peut qu'elles ne se dissolvent pas complètement si un programme est court, avec une faible température. Cela veut dire qu'elles n'ont pas le temps de prendre totalement effet. Pour garantir l'élimination complète des résidus de détergent, nous vous conseillons de sélectionner des programmes de rinçage plus longs, fonctionnant à plus haute température. Suivez toujours les consignes du fabricant !

Remplir de détergent

i NOTE :

• Ajoutez toujours le détergent avant le démarrage du cycle de rinçage, sinon ce dernier pourrait s'humidifier et ne pas se dissoudre correctement.
• Vous trouverez des informations concernant la quantité de détergent à utiliser pour différents programmes dans le « Tableau des programmes ». Le degré de saleté de la vaisselle et la concentration en minéraux de l'eau peuvent impacter l'efficacité des programmes.

Remplissez de détergent de nouveau avant chaque cycle de rinçage, dans le respect des instructions du « Tableau des programmes ».

L'appareil requiert une plus faible quantité de détergent que les appareils du commerce. Normalement, une cuiller à café de détergent est suffisante pour un cycle de rinçage de vaisselle normalement sale.

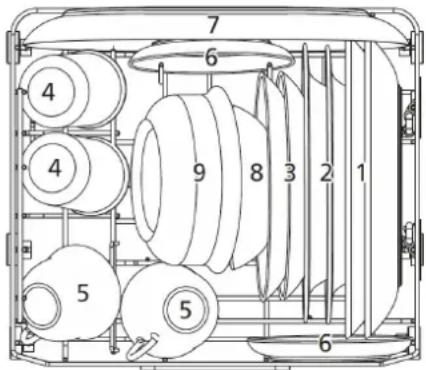

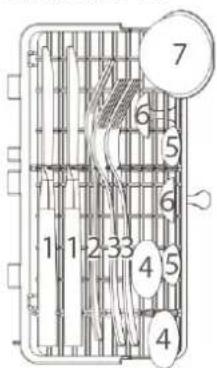

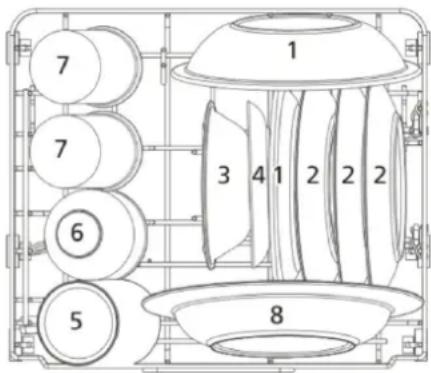

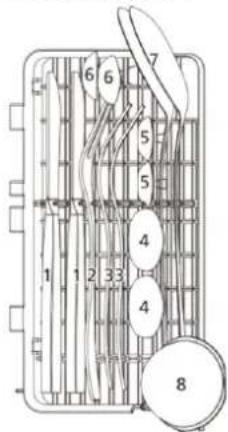

Charger le lave-vaisselle

ATTENTION :

Rincez seulement la vaisselle et les couverts dans le lave-vaisselle qui sont explicitement prévus pour le lavage en machine.

1 NOTE :

• Retirez les plus gros débris d'aliments et faites tremper les résidus brûlés. Prérincer sous le robinet n'est pas nécessaire.
• Ne surchargez pas le lave-vaisselle ! Ceci est important pour garantir de bons résultats de lavage et ne pas trop augmenter la consommation énergétique.

NOTE :

- Les très petits articles ne doivent pas être lavés dans l'appareil, car ils pourraient tomber des paniers.

Pour rincer dans le lave-vaisselle les couverts et les plats suivants...

...non adaptés au lavage en machine :

• Les couverts à manche de bois, de porcelaine ou en nacre
• Les articles en plastique non résistants à la chaleur
• Des couverts de fabrication plus ancienne, qui comportent de la colle qui ne résiste pas à la chaleur
• Les couverts ou plats collés
• Les articles en fer blanc ou en cuivre
• Les verres de cristal
• Les articles en fer qui risquent de rouiller
• Les plats en bois
• Les articles en fibres synthétiques

...peuvent être occasionnellement lavés en machine :

• Certains types de verre peuvent blanchir après plusieurs lavages
• Les pièces en argent et en aluminium peuvent se décolorer en machine
• Les motifs vernis peuvent s'estomper s'ils sont lavés fréquemment

Recommandations pour charger le lave-vaisselle

• Assurez-vous de placer la vaisselle de manière stable, pour qu'elle ne puisse pas se renverser.
• Placez tous les articles de manière que les bras de cyclage puissent tourner sans gêne.
• Orientez les articles avec les ouvertures tournées vers le bas.
• Les articles de forme irrégulière doivent être penchés, pour que l'eau puisse s'écouler.

• Veillez à ce que les verres ne se touchent pas.

• Installez les plats et les couverts de manière qu'ils ne se touchent pas et qu'ils ne se recouvrent pas les uns les autres.

• Placez les couverts sur le plateau à couverts.
• Placez les couverts plus longs et coupants à l'horizontale dans le panier à vaisselle.

Méthodes de chargement de la vaisselle classique

Charger le panier à vaisselle

Chargez le panier à vaisselle en organisant les articles par taille et en commençant par les bords.

Selon EN50242

7 6 4 4 9 8 3 2 1 5 5 6

1 Assiettes 4 Verres 7 Plat
2 Assiettes à soupe 5 Tasses 8 Bol
3 Assiettes à desert 6 Soustasses 9 Bol

Selon EN60436

7 7 6 5 1 3 4 1 2 2 2 8

1 Assiettes à 3 Bol 7 Verres

desert profonde 4 Tasses 8 Assiettes à

2 Assiettes à 5 Gobelet soupe

desert 6 Soustasses

Charger le plateau à couverts

⚠ AVERTISSEMENT : Risque de blessure !

Les couteaux et autres couverts pointus doivent être placés la pointe orientée vers le bas dans le plateau à couverts (selon le modèle), ou placés à l'horizontale dans le panier à vaisselle.

Comme illustré ci-dessous, le plateau à couverts s'installe en haut à gauche du panier à vaisselle.

Positionnez les couverts de manière homogène, les surfaces planes à la verticale pour que l'eau puisse s'écouler. Les articles spécialement longs et larges doivent être installés au centre du plateau.

Le plateau à couverts est amovible pour libérer de l'espace pour la vaisselle.

Selon EN50242

1 Couteau
2 Fourchette de service
3 Fourchette
4 Cuiller à soupe
5 Cuiller à café
6 Cuiller à dessert
7 Cuiller de service
8 Louche à sauce

Selon EN60436

7 6 5 6 1 1 2 33 4 5 4

1 Couteau
2 Fourchette de service
3 Fourchette
4 Cuiller à soupe
5 Cuiller à café
6 Cuiller à dessert
7 Louche à sauce

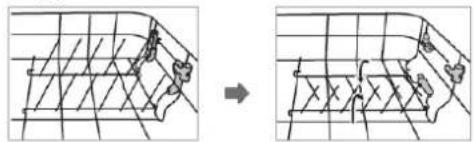

Support à tasses/à assiettes

Le support à tasses/à assiettes peut être replié pour permettre la disposition de plats encombrants.

Soulevez légèrement le support et repliez-le.

Mise en marche / Fonctionnement

Tableau des programmes selon EN50242

Les valeurs listées font office de guide et de recommandation sous les conditions normales, et n'entraînent donc aucune responsabilité. Sélectionnez un programme adapté selon la quantité de vaisselle et le degré de saleté.

Programme	Sélection de pro-gramme information	Séquence du programme	Détergent (g)	Heure (Min)	Énergie (kWh)	Eau (l)
ECO(*EN50242)	programme standard pour les plats nor-malement sales	Rinçage principal (50 C)RinçageRinçage (72°C)Séchage	6(ou tablette)	160 0,396	5.0
1H	pour les plats lé-gèrement sales	Rinçage principal (50°C)RinçageRinçage (65°C)Séchage	6 60 0,400	5.0
Rapide	rinçage rapide, plats légèrement sales sans séchage	Rinçage principal (45 °C)RinçageRinçage (55 °C)	6 29 0,350	5.0
Autonettoyant	Pour un nettoyage auto efficace de l'intérieur de l'appareil (sans vaisselle)	Rinçage principal (60 °C)RinçageRinçage (70 °C)	6 60 0,350	5.0
Verres	saleté légèrement collante, résidus récents, pour les verres et la porce-laine délicate	Rinçage principal (50 °C)RinçageRinçage (65 °C)Séchage	6 85 0,400	5.0
Extra sec : cycle de séchage extra. La fonction est disponible pour les programmes [ECO] et [Glass].
Anti-bac. : Cette fonction fait circuler de l'air frais via le système de ventilation à intervalles réguliers pendant environ 72 heures. Cela permet de réduire les odeurs, l'humidité et de combattre la formation de moisissure.

NOTE : Le programme *ECO est le cycle de test. Les informations pour le test de comparabilité selon EN50242.

Tableau des programmes selon EN60436

Les valeurs listées font office de guide et de recommandation sous les conditions normales, et n'entraînent donc aucune responsabilité. Sélectionnez un programme adapté selon la quantité de vaisselle et le degré de saleté.

Programme	Sélection de pro-gramme information	Séquence du programme	Détergent(g)	Heure(Min)	Énergie(kWh)	Eau(l)
ECO(*EN60436)	programme standard pour les plats nor-malement sales	Rinçage principal (50 C)RinçageRinçage (72°C)Séchage	10(ou tablette)	160 0,3	96 5.0
1H	pour les plats lé-gèrement sales	Rinçage principal (50°C)RinçageRinçage (65°C)Séchage	10 60 0,400 5.0
Rapide	rinçage rapide, plats légèrement sales sans séchage	Rinçage principal (45 C)RinçageRinçage (55 C)	10 29 0,350 5.0
Autonettoyant	Pour un nettoyage auto efficace de l'intérieur de l'appareil (sans vaisselle)	Rinçage principal (60 C)RinçageRinçage (70 C)	10 60 0,350 5.0
Verres	saleté légèrement collante, résidus récents, pour les verres et la porce-laine délicate	Rinçage principal (50 C)RinçageRinçage (65 C)Séchage	10 85 0,400 5.0
[646k] Extra sec : cycle de séchage extra. La fonction est disponible pour les programmes [ECO] et [Glass].
Anti-bac. : Cette fonction fait circuler de l'air frais via le système de ventilation à intervalles réguliers pendant environ 72 heures. Cela permet de réduire les odeurs, l'humidité et de combattre la formation de moisissure.

NOTE : Le programme *ECO est le cycle de test. Les informations pour le test de comparabilité selon EN60436.

Informations générales !

• Le programme ECO est adapté au nettoyage de la vaisselle normalement sale, et constitue le programme le plus efficace en termes de consommation combinée en énergie et en eau. Le programme est utilisé pour vérifier le respect des normes de la législation d'écodesign UE.
• Charger le lave-vaisselle domestique à la capacité spécifiée participe à l'économie d'énergie et d'eau.
• Le pré-lavage manuel de la vaisselle entraîne une plus grande consommation en eau et en énergie !
• Laver la vaisselle dans un lave-vaisselle domestique consomme moins d'énergie et d'eau que le lavage à la main, tant que le lave-vaisselle est utilisé dans le respect des instructions.

Panneau de contrôle

1 2 3 4 5 6 7 8 9 10 P 8:00 S

1 Alimentation : Maintenez le bouton appuyé pendant environ 3 secondes pour allumer/éteindre l'alimentation.

2 Programme : Bouton pour sélectionner les programmes de rinçage [ ECO - 1H - Rapid ].

3 Extra sec : pour activer/désactiver la fonction [Extra Dry]. Notez que la fonction est dépendante des programmes !

4 Délai : pour reporter le démarrage du programme de 1 à 24 heures. Appuyez sur le bouton Start/Pause. L'appareil commence automatiquement le programme après expiration du délai.

5 Nettoyage auto : Bouton de sélection du programme [Self-Cleaning].

6 Anti-Bac. : Maintenez le bouton appuyé pendant environ 3 secondes pour activer/désactiver la fonction [Anti-Bac.].

7 Verres : Bouton de sélection du programme [Glass].

8 Start/Pause : bouton de démarrage/pause du programme sélectionné ou en cours.

9 Écran : la consommation de sel (et la concentration en minéraux de l'eau), ainsi que le délai de démarrage sont sélectionnés via l'écran. Le délai de démarrage (lorsqu'il est activé), la durée restante du programme et les codes d'erreur éventuels sont affichés ici.

Témoin de contrôle : s'illumine lorsque le conteneur de sel du lave-vaisselle doit être rempli.

Témoin de contrôle : s'illumine lorsque l'alimentation en eau est fermée et que le réservoir n'est pas rempli.

Démarrer un programme

• L'alimentation en eau doit être ouverte au maximum OU le réservoir d'eau doit être rempli.
• Chargez la vaisselle dans les paniers.
• Remplissez de détergent
• Mettez en marche l'appareil.
• Définissez les options de programme désirées.
• Lancez la machine.

Éclairage intérieur

L'éclairage intérieur s'active automatiquement :

• lorsque la porte est ouverte alors que l'appareil est allumé ou en veille,
• en appuyant sur n'importe quel bouton pendant le cycle de rinçage.

L'éclairage intérieur s'éteint après environ 5 minutes d'inactivité ou si la porte reste ouverte.

Changer le programme

ATTENTION :

Le changement de programme ne devrait être effectué qu'un court moment après le démarrage du programme. Sinon, il se peut que le détergent soit déjà complètement dissous ou que l'eau soit complètement évacuée.

• Appuyez d'abord sur le bouton Start/Pause pour arrêter le programme de rinçage actuel.
• Appuyez sur le bouton de sélection de programme pendant environ 3 secondes.
• Sélectionnez un nouveau programme et lancez-le.

Oublié un plat ?

AVERTISSEMENT :

Ouvrez la porte avec précautions pendant le fonctionnement, il se peut que l'eau éclabousse.

Vous pouvez mettre des plats à n'importe quel moment dans le lave-vaisselle tant que le détergent ne s'est pas dissous et que l'eau de rinçage n'a pas été complètement évacuée.

• Appuyez sur le bouton Start/Pause pour arrêter le fonctionnement. Après que les bras de cyclage se sont immobilisés, vous pouvez complètement ouvrir la porte de l'appareil.
• Chargez le plat que vous aviez oublié.
• Appuyez sur le bouton Start/Pause, et le fonctionnement reprendra après environ 10 secondes.

À la fin du programme

ATTENTION :

Attendez que l'appareil refroidisse un moment après la fin du programme. Cela permet d'éviter le dégagement de vapeur, qui peut endommager vos meubles de manière irréversible.

À la fin du cycle de rinçage, l'appareil émet plusieurs bips puis ce dernier entre en veille.

Si aucune opération n'est commencée dans les 15 minutes, l'appareil s'éteint automatiquement - économie en énergie !

Éteindre

• Éteindre l'appareil
• Coupez l'alimentation en eau, si nécessaire !
• Sortez les plats après qu'ils aient refroidi (voir « Vider le lave-vaisselle »).
• Laissez la porte légèrement ouverte jusqu'au prochain cycle de rinçage pour éviter la formation d'odeurs.
• Si vous ne prévoyez pas d'utiliser l'appareil pendant une période prolongée, débranchez-le de la prise d'alimentation !

Vider le lave-vaisselle

ATTENTION :

Laissez la vaisselle refroidir pendant environ

15 minutes avant de vider le lave-vaisselle. Les plats chauds sont plus sensibles aux chocs.

NOTE :

L'appareil peut toujours contenir des gouttes d'eau après un programme.

Ouvrez la porte du programme et sortez le panier.

Conseils d'économie d'énergie

• Essayez autant que possible de complètement charger le lave-vaisselle.
• Ne rincez pas les plats d'avance sous le robinet.
• Utilisez le programme de rinçage le plus approprié à la charge.
• N'utilisez pas de programme de prérinçage (selon les modèles) si cela n'est pas complètement nécessaire.

Nettoyage et entretien

AVERTISSEMENT :

• Éteignez toujours l'appareil et débranchez la prise avant de le nettoyer ou d'effectuer son entretien.
• Laissez l'appareil complètement refroidir avant de le nettoyer.

⚠ AVERTISSEMENT :

- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil ; de l'humidité pourrait pénétrer dans les composants électriques. Risque de choc électrique ! La vapeur chaude pourrait endommager les pièces en plastique. L'appareil doit être sec avant d'être remis en route.

ATTENTION :

• N'utilisez pas de brosse en fer ou d'autre article coupant ou abrasif.
• N'utilisez pas de détergents abrasifs ou acides.

NOTE :

L'efficacité du lavage est réduite si les bras de cyclage ou les filtres sont sales. Contrôlez régulièrement les filtres et les bras de cyclage, et nettoyez-les au besoin.

Système de filtrage

Le système de filtrage permet d'éviter que de grandes quantités d'aliments ou que d'autres objets ne pénètrent dans la pompe.

1 Micro filtre : ces filtres permettent d'éviter que de la saleté et des résidus ne s'accumulent autour de la pompe et qu'ils ne soient expulsés de nouveau sur la vaisselle pendant le lavage.
2 Filtre principal : les aliments et les particules de saleté retenus par ce filtre sont pulvérisés par un jet spécial sur le bras inférieur avant d'être évacués.

Nettoyer le système de filtrage

ATTENTION :

• L'appareil ne doit pas être utilisé si les filtres ne sont pas présents.
• Un remplacement incorrect des filtres peut réduire les performances ou endommager l'appareil.

ATTENTION :

- Faites attention à ne pas faire subir de chocs aux filtres pendant le nettoyage, pour éviter de les déformer.

1 NOTE :

Inspectez les filtres après chaque lavage pour en retirer les résidus.

• Faites tourner le système de filtrage dans le sens inverse des aiguilles d'une montre et retirez-le par le haut.
• Retirez le micro filtre de la même manière.
• Retirez les débris les plus gros et nettoyez les filtres à l'eau courante. Utilisez une brosse douce pour nettoyer le grand filtre ainsi que le micro filtre, si nécessaire.
• Réinstallez le système de filtrage en suivant ces étapes à l'inverse.

Nettoyer le bras de cyclage inférieur

Le calcaire et des impuretés peuvent obstruer les jets et s'infiltrer dans les roulements du bras de cyclage. Contrôlez les jets du bras régulièrement et retirez toute obstruction.

• Tirez le bras de cyclage inférieur vers le haut.
• Nettoyez le bras sous l'eau courante, et si nécessaire utilisez une brosse souple pour nettoyer les jets.
• Réinsérez le bras jusqu'à ce qu'il s'emboîte.

Entretien du lave-vaisselle

ATTENTION :

N'utilisez jamais de nettoyants en aérosol pour nettoyer la porte, car cela peut endommager la porte et les composants électriques.

• Nettoyez les surfaces de l'appareil et le joint de la porte soigneusement avec un chiffon doux et légèrement humide. Utilisez seulement un détergent doux.
• Pour retirer les débris récalcitrants, utilisez un chiffon légèrement humide avec une petite quantité de vinaigre blanc ou un détergent spécial. Si nécessaire, remplissez le lave-vaisselle de détergent et lancez un programme de rinçage sans vaisselle, à la plus haute température.
• Recommandation : faites fonctionner l'appareil régulièrement à vide, avec le programme [Self-Cleaning].
• Essuyez les surfaces extérieures de l'appareil avec soin avant de le faire fonctionner de nouveau.

Protection contre le gel

Si l'unité hors fonctionnement est exposée à des températures en dessous de zéro, suivez les précautions suivantes :

• Débranchez la fiche électrique.
• Coupez l'alimentation en eau et déconnectez le tuyau d'arrivée d'eau.
• Videz l'eau du tuyau d'arrivée d'eau et de la sou-pape d'alimentation.
• Reconnectez le tuyau d'alimentation en eau à la soupape.

- Fermez le couvercle du conteneur à sel et sortez le système de filtrage. Retirez l'eau restante dans le puisard avec une éponge.

Dépannage

Avant de contacter un spécialiste autorisé

Problème Cause possible/Solution
L'appareil ne s'allume pas	• Vérifiez l'alimentation. • L'appareil est-il allumé et la porte est-elle bien fermée ? • Un programme est-il sélectionné ? • L'alimentation en eau est-elle correctement branchée et l'alimentation est-elle ouverte ?
L'eau ne s'évacue pas	• Vérifiez le tuyau d'évacuation.• Les filtres de l'évier sont-ils bouchés ?
Bruit	• Assurez-vous que tous les plats sont bien positionnés dans le lave-vaisselle. • Placez tous les articles de manière que les bras de cyclage puissent tourner sans gêne.
Formation de mousse	Utilisez un détergent spécial lave-vaisselle pour éviter la formation de mousse. Si de la mousse se forme, ouvrez la porte et laissez-la disparaître à l'air libre. Ajoutez un peu d'eau froide dans le fond de l'appareil. Lancez un court cycle de rinçage pour évacuer l'eau.
Les couverts plats ne sont pas propres	• Sélectionnez un programme plus puissant. • Vérifiez que les bras de cyclage ne sont pas bloqués par des plats de grande taille.
Taches et film laiteux	• Eau très minéralisée • Faible température de l'eau d'alimentation Surcharge des paniers, charge incorrecte • Détergent trop vieux ou humide • Dose incorrecte de détergent
Film sur la vaisselle en verreMarques noirs ou grises	Utilisez moins de détergent si l'eau du service d'eau n'est pas très minéralisée, et sélectionnez le cycle le plus court pour rincer et laver la vais-selle en verre.Des couverts en aluminium sont entrés en contact avec la vaisselle.Utilisez un nettoyant légèrement abrasif pour éliminer ces marques.
Taches sur la surface intérieure	Utilisez des détergents sans couleurs seulement.
Film laiteux sur la surface intérieure	Eau très minéralisée : nettoyez la surface intérieure avec une éponge humide imbibée de produit vaisselle Portez des gants de caoutchouc.
Séchage incomplet	• Chargement incorrect • La vaisselle est retirée trop tôt • Un programme incorrect a été sélectionné • Couverts à traitement de mauvaise qualité

Codes d'erreur

Si certaines pannes se déclarent, les témoins lumineux indiquent les codes d'erreur suivants :

Codes	Sens/Cause possible
E1	Erreur d'alimentation en eau! Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression en eau est trop faible.
E3	Panne des éléments chauffants.
E4	Surcharge d'eau/Fuite d'eau !
Ed	Erreur de communication/Panne de l'écran !

ATTENTION :

• En cas de débordement, fermez l'alimentation en eau avant d'appeler un technicien agréé.
• Si de l'eau se collecte dans le fond du boîtier à cause d'un débordement ou d'une petite fuite, éliminez cette eau avant de rallumer l'appareil.

i NOTE :

Si le problème persiste après avoir suivi les étapes ci-dessus, veuillez contacter votre revendeur ou un technicien autorisé.

Données techniques

Connexion électrique/Alimentation en eau..... Tension d'alimentation : .....220-240 V\~ / 50 Hz Puissance d'alimentation : .....730 - 860 W Pression d'eau : .....0,04 - 1 Mpa

Dimensions H x L x P / Poids..... Dimensions de l'unité :.....43,5 x 42,0 x 43,5 cm Poids net :.....approx. 13,5 kg

Accessoires disponibles..... Système de sécurité de tuyau d'alimentation : .....Art.-N° 8900 410

Pour en savoir plus sur le produit, scannez le code QR sur l'étiquette énergétique apposée et/ou visitez le site web officiel de la banque de données des produits : https://eprel.ec.europa.eu

Nous nous réservons le droit d'apporter des modifications techniques et de conception dans le cadre du développement continu de nos produits.

Cet appareil a été testé en accord avec les normes de courant en vigueur dans la CE, comme la compatibilité électromagnétique et la basse tension, il a été construit en accord avec les dernières lois de sécurité.

Elimination

Signification du symbole « poubelle »

Protégez notre environnement; ne jetez pas les appareils électriques dans les ordures ménagères.

Utilisez, pour l'élimination de vos appareils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des appareils que vous n'utilisez plus.

Cela permet d'éviter les effets néfastes potentiels d'une élimination incorrecte sur l'environnement et la santé humaine.

Cela contribuera au recyclage et autres formes de réutilisation des équipements électriques et électroniques.

Des informations concernant les lieux où les appareils peuvent être mis au rebut sont à votre disposition à la mairie.

⚠ AVERTISSEMENT :

Retirer ou briser les systèmes de verrouillage existants avant de mettre l'appareil hors service ou au rebut.

Introducción
