NÁVOD NA OBSLUHU TSG 7402.1 BOMANN

Špeciálne bezpečnostné pokyny

týkajúce sa tohto zariadnia....Strana 117

Rozbalenie zariadenia....Strana 118

Vybavenie zariadenia....Strana 118

Inštalácia....Strana 118

Použitie po prvý krát......Strana 120

Napíňanie umývačky riadu....Strana 120

Štart/Prevádzka....Strana 124

Čistenie a údržba....Strana 127

Riešenie problémov....Strana 129

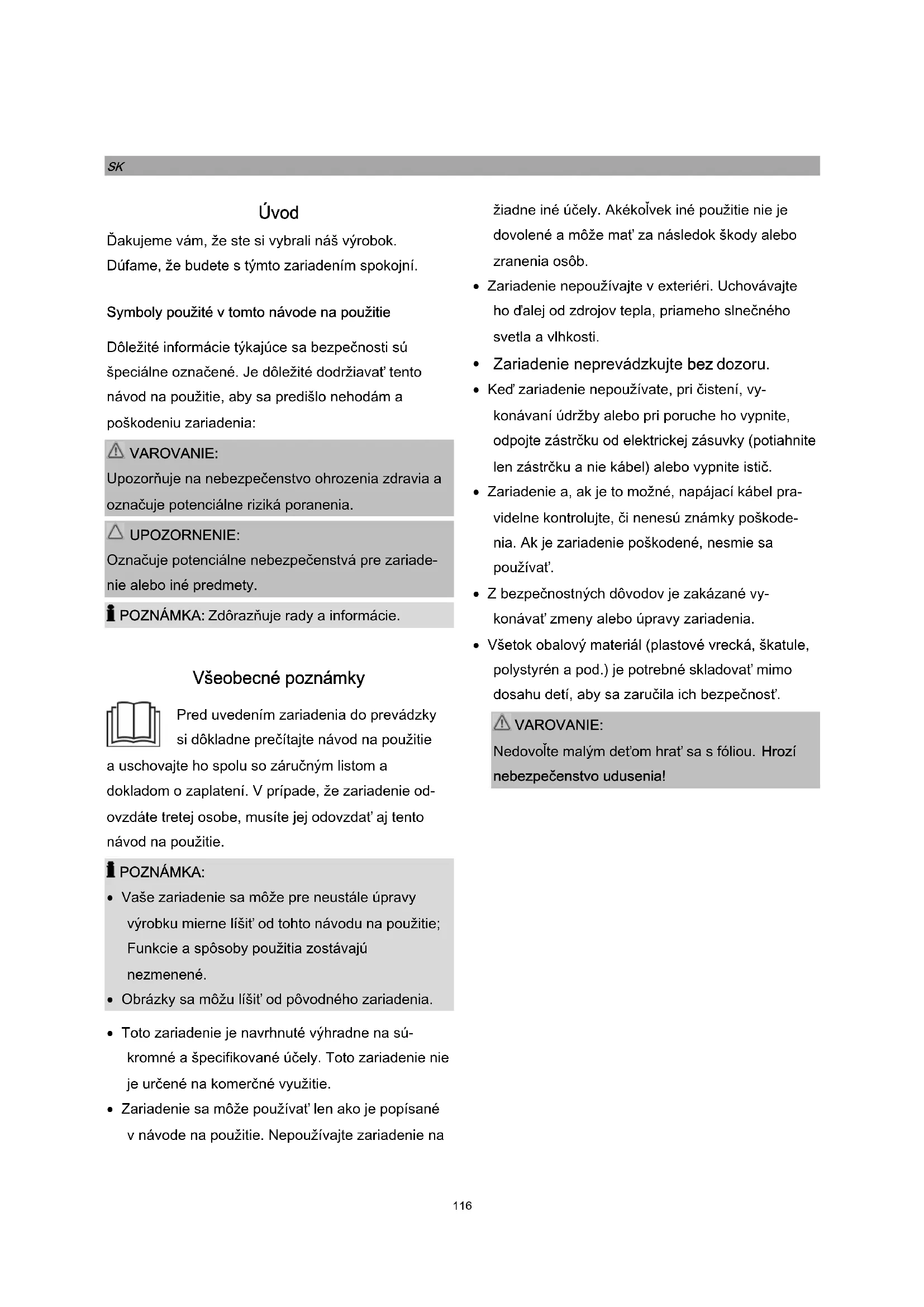

Dôležité informácie týkajúce sa bezpečnosti sú špeciálne označené. Je dôležité dodržiavat' tento návod na použitie, aby sa predišlo nehodám a poškodeniu zariadenia:

VAROVANIE:

Upozorňuje na nebezpečenstvo ohrozenia zdravia a označuje potenciálne riziká poranenia.

UPOZORNENIE:

Označuje potenciálne nebezpečenstvá pre zariadenie alebo iné predmety.

POZNÁMKA: Zdôrazňuje rady a informácie.

Všeobecné poznámky

Pred uvedením zariadenia do prevádzky si dôkladne prečítajte návod na použitie a uschovajte ho spolu so záručným listom a dokladom o zaplatení. V prípade, že zariadenie od-ovzdáte tretej osobe, musíte jej odovzdat' aj tento návod na použitie.

POZNÁMKA:

• Vaše zariadenie sa môže pre neustále úpravy výrobku mierne líšit' od tohto návodu na použitie; Funkcie a spôsoby použitia zostávajú nezmenené.
• Obrázky sa môžu líšit' od pôvodného zariadenia.

- Toto zariadenie je navrhnuté výhradne na súkromné a špecifikované účely. Toto zariadenie nie je určené na komerčné využitie.

- Zariadenie sa môže používat' len ako je popísané v návode na použitie. Nepoužívajte zariadenie na

žiadne iné účely. Akékoľvek iné použitie nie je dovolené a môže mat' za následok škody alebo zranenia osôb.

• Zariadenie nepoužívajte v exteriéri. Uchovávajte ho d'alej od zdrojov tepla, priameho slnečného svetla a vlhkosti.
  • Zariadenie neprevádzkujte bez dozoru.
• Ked' zariadenie nepoužívate, pri čistení, vykonávaní údržby alebo pri poruche ho vypnite, odpojte zástrčku od elektrickej zásuvky (potiahnite len zástrčku a nie kábel) alebo vypnite istič.
• Zariadenie a, ak je to možné, napájací kábel pravidelne kontrolujte, či nenesú známky poškodenia. Ak je zariadenie poškodené, nesmie sa používat'.
• Z bezpečnostných dôvodov je zakázané vykonávat' zmeny alebo úpravy zariadenia.
• Všetok obalový materiál (plastové vrecká, škatule, polystyrén a pod.) je potrebné skladovat' mimo dosahu detí, aby sa zaručila ich bezpečnost'.

VAROVANIE:

Nedovolte malým det'om hrat' sa s fóliou. Hrozí nebezpečenstvo udusenia!

Špeciálne bezpečnostné pokyny týkajúce sa tohto zariadenia

- Umývat' možno riady pre maximálne 2 prestierania.

- Do zásobníka na vodu sa nesmie nalievat' horúca voda.

- Toto zariadenie je určené na domáce použitie a podobné použitie, ako napríklad

- kuchynka pre personál obchodov, kancelárií a iných pracovných prostredí;

- hotelovými host'ami, v moteloch a iných rezidenčných zariadeniach a ustanovizniach;

- na chalupách.

- Toto zariadenie musí byt' pripojené k vodovodu pomocou novej súpravy hadíc a nie opätovným použitím starých súprav hadíc.

- Maximálny povolený tlak na prívode vody je 1 Mpa.

- Minimálny povolený tlak na prívode vody je 0,04 Mpa.

- V spodnej časti zariadenia sa nachádzajú vetracie otvory (v závislosti od modelu). Tieto otvory nesmú byt' zablokované, napríklad kobercom.

- Dávajte pozor na správne vkladanie riadu do zariadenia. Postupujte podľa pokynov v časti „Napĺňanie umývačky riadu“.

- Nože a d'alšie kuchynské riady s ostrými hrotmi sa musia do príborového košíka vkladat' hrotmi smerom nadol (v závislosti od modelu) alebo vo vodorovnej polohe do košíka do umývačky riadu.

- Dvierka nesmú byt' ponechané otvorené, pretože by to mohlo zvýšit' nebezpečenstvo vypnutia.

- Toto zariadenie môžu používat' deti vo veku od 8 rokov a staršie a o-soby so zníženými fyzickými, vnemovými alebo duševnými schopno-st'ami alebo s nedostatkom skúseností a znalostí, ak sú pod dozorom

alebo ak boli poučené ohľadom používania zariadenia bezpečným spôsobom a rozumejú nebezpečenstvám, ktoré s tým súvisia.

• Deti mladšie ako 8 rokov sa musia zdržiavat' d'alej od tohto zariadenia.
• Deti by sa nemali s týmto zariadením hrat'.
• Čistenie a údržbu zariadenia smú vykonávať deti staršie ako 8 rokov, na ktoré dohliada zodpovedná osoba.
• Zariadenie sa nepokúšajte opravovat' svojpomocne. Vždy kontaktujte autorizovaného technika. Aby ste sa vyhli nebezpečenstvu, poškodený napájací kábel vždy dajte vymenit' len výrobcovi, jeho servisnému zástupcovi alebo podobne kvalifikovaným osobám.

Rozbalenie zariadenia

• Vyberte zariadenie z jeho balenia.
• Odstráňte všetok baliaci materiál, ako napríklad fólie, výplňový materiál a taktiež lepenky a kartóny.
• Aby ste predišli nebezpečenstvám, skontrolujte zariadenie kvôli akémukoľvek poškodeniu počas prepravy.
• V prípade poškodenia zariadenie neprevádzkujte. Obrát'te sa na svojho obchodného zástupcu.

i POZNÁMKA:

Na zariadení sa môžu byt' usadené zvyšky z výroby alebo prach. Odporúčame, aby ste zariadenie vyčisti-li podľa kapitoly „Čistenie a údržba“.

Vybavenie zariadenia

Prehlad zariadenia

1 2 3

4 8 5 9 10 6 7

1 Rukovät' na dvier- kach
6 Otvor na nalievanie čistiaceho prostriedku
2 Ovládací panel
7 Košík do umývačky
3 Základová doska
riadu
4 Otvor pre zásobník na vodu
8 Horné striekacie rameno
5 Nádobka na sol
9 Dolné striekacie rameno
10 Filtračný systém

Rozsah dodávky

Košík do umývačky riadu, 1 ks, polička na kuchynský príbor, 1 ks, rúrka s lievikovým hrdlom na sol, 1 ks, vstupná hadica, 1 ks, vypúšt'acia hadica, 1 ks (vrátane montážneho materiálu)

Inštalácia

! VAROVANIE:

Zariadenie nesmie byt' počas inštalácie pripojené k vodovodu. V opačnom prípade môže dôjst' k ohrozeniu života alebo úrazu elektrickým prúdom.

UPOZORNENIE:

Aby zariadenie správne fungovalo, musí byt' správne pripojené. Špecifikácie týkajúce sa prívodu a

vypúšťania vody, ako aj elektrického zapojenia musia spĺňat' požadované kritériá.

Miesto inštalácie

• Zariadenie umiestnite tak, aby bol ku všetkým ovládacím prvkom ľahký prístup a aby sa dvierka zariadenia dali neobmedzene otvárat'.
• Dbajte na pevnú a vodorovnú polohu zariadenia.

• Napájací kábel a vodné hadice nesmú byt skrútené ani stlačené.
  • Zariadenie neinštalujte:

• v blízkosti ohrievačov, vedľa sporáka, na priamom slnečnom svetle ani pri akýchkolívek zdrojoch tepla;

• na miestach s vysokou vlhkost'ou (napr. vonku), pretože kovové diely by v takýchto podmienkach mohli byt náchylné hrdzaviet';
• v miestnostiach, kde by teplota mohla klesat pod bod mrazu. Zariadenie nevystavujte žiadnym poveternostným vplyvom.
• vedla prchavých alebo horlavých materiálov (napr. Plyn, palivo, alkohol, farby a podobne).

Vodovodná prípojka

UPOZORNENIE:

• Inštalácia vodovodného potrubia musí spĺňat' požiadavky miestnych zákonov a predpisov.
• Toto zariadenie nie je vhodné na pripojenie k prívodu teplej vody.
• Na pripojenie zariadenia k vodovodnej prípojke použite dodanú novú súpravu hadíc. Nepoužívajte znova staré alebo použité súpravy prípojok.
• Ak je vodovodné potrubie nové alebo sa dlhú dobu nepoužíva, pred pripojením k vodovodnej prípojke sa uistite, že voda je čistá a neobsahuje žiadne znečist'ujúce látky.

Poznámky k bezpečnostnému systému prívodnej hadice (rozsah dodávky závisí od modelu)

Bezpečnostný systém sa skladá z prívodnej hadice s dvojitou stenou. Zaručuje odpojenie prívodu vody pri netesnosti vnútornej hadice. Odpojenie prívodu vody d'alej vedie elektrický kontakt.

Bezpečnostný systém prívodnej hadice si môžete v prípade, že je to potrebné, objednat' u svojho obchodného zástupcu alebo v našom on-line obchode s príslušenstvom na lokalite www.bomann-

germarny.de. Do objednávky uved'te referenčné číslo, ktoré nájdete v časti „Technické parametre“.

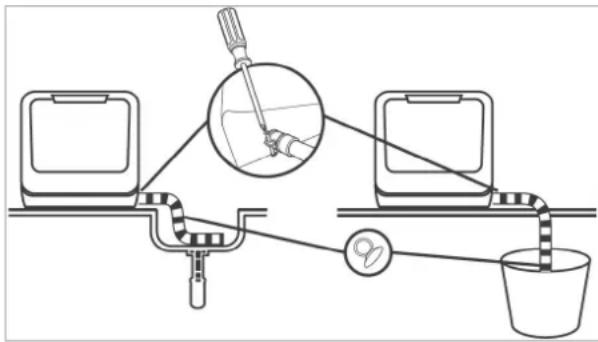

Namontovanie vypúšťacej hadice

• Na zadnú časť zariadenia pripojte vypúšťaciu hadicu. Prípojka je vybavená svorkami, ktoré sa musia upevnit' pomocou skrutkovača..
• Koniec hadice pevne zaistite v dreze alebo nádo-be. Vypúšťaciu hadicu upevnite pomocou prísaviek.

Namontovanie prívodu vody

Vodu môžete do zariadenia naliat' dvoma spôsobmi:

Trvalé pripojenie cez vodovodný kohútik

POZNÁMKA:

Tlak vody musí byt' medzi 0,04 až 1,0 MPa. Pri vyššom tlaku použite regulátor tlaku.

• Hadicu na prívod vody pripojte na vodovodnú prípojku s 3/4" závitom. Hadicu pevne naskrutkujte v smere závitu prípojky; dbajte na tesné upevnenie.
• Druhý koniec prívodnej hadice pripojte k vstupnému ventilu na zadnej strane zariadenia; tiež dbajte na tesné upevnenie.

Ručné napúšťanie 5-litrového zásobníka na vodu

Ako zistiť, či je v zásobníku dostatočné množstvo vody:

• Nalievanie vody v pohotovostnom režime: keď je v zásobníku dostatočné množstvo vody, zaznie niekoľko pípnutí.
• Po zapnutí: ak v zásobníku nie je dostatočné množstvo vody, na displeji bude zobrazené [J]. Ked' je v zásobníku dostatočné množstvo vody, tento symbol zmizne a zaznie niekolko pípnutí.

• Pripojenie k vodovodnému potrubiu musí spíňat' požiadavky miestnych noriem a predpisov.
• Nesprávne pripojenie môže spôsobit' úder elektrickým prúdom.
• Nepoužívajte viac elektrických zásuviek ani predlžovacie káble.
• Zakazuje sa upravovat' zástrčku dodanú spolu s týmto zariadením! Ak zástrčka nezapadá správne do elektrickej zásuvky, požiadajte oprávneného odborníka, aby vám nainštaloval správnu elektrickú zásuvku.

VAROVANIE:

• Na odpojenie zariadenia od zdroja napájania v prípade núdze musí byt' napájací kábel vždy prístupný.
• Pred pripojením sa uistite, že napájacie napätie zodpovedá špecifikácii uvedenej na typovom štítku (rám dverí).
• Siet'ový kábel zapojte do správne nainštalovanej a uzemnenej zásuvky v stene.
• Ak nie je po nainštalovaní prístup k zástrčke, na splnenie požiadaviek príslušných bezpečnostných predpisov musí byt' k dispozícii príslušné odpájacie zariadenie.

Použitie po prvý krát

UPOZORNENIE:

• Používajte len sol a čistiaci prostriedok pre umývačky riadu. Iné produkty môžu toto zariadenie poškodit'.
• Vždy zvážte odporúčania týkajúce sa dávkovania a skladovania, ktoré sú uvedené na predajnom obale.

VAROVANIE:

Soľ a čistiaci prostriedok uchovávajte mimo dosahu detí.

Vkladanie soli do zásobníka na sol (zmäkčovač vody)

Zmäkčovač vody

Tvrdost' vody je v jednotlivých regionoch odlišná. Ak sa v umývačke riadu používa tvrdá voda, na ta-nieroch a kuchynských riadoch sa môžu tvorit' usadeniny. Toto zariadenie je vybavené zmäkčovačom vody, ktorý odstraňuje kotolný kameň a minerály z vody pomocou zmäkčovača vody v zásobníku na sol. Vaša miestna vodárenská spoločnost' vás môže informovat' o tvrdosti vody vo vašej oblasti.

Nastavenie spotreby soli

Spotreba vody sa môže nastavit' podľa tvrdosti vody vo vašej oblasti a podľa toho ju optimálne vyregulovat'.

• Zapnite zariadenie.
• Stlačením tlačidla Program a jeho podržaním na viac ako 5 sekúnd zapnite režim nastavenia na dobu približne 60 sekúnd.
• Opakovaným stláčaním tlačidla Program vyberte tvrdost' vody: H1->H2->H3->H4->H5->H6. Na displeji je zobrazený výber (pozrite si tabuľku nižšie).

- Nastavenie sa po niekoľkých sekundách automaticky uloží; alebo stlačením tlačidla Napájanie ukončite nastavovanie.

Tvrdost' vody		Nastavenie → Zobrazovanie:	Trvalé/cyklické pridávanie soli
°dH Mmol/l
0-5 0-0,9	4 H1 0 g
6-11 1,0	2,0 H2 4 g
12-17 2,	1-3,0 H3 8 g
18-22 3,	1-4,0 H4 13 g
23-34 4,	1-6,0 H5 20 g
35-55 6,	1-9,8 H6 40 g

i POZNÁMKA:

°dH Nemecké označenie stupňa tvrdosti

Továrenské nastavenie: H3

Plnenie soli

UPOZORNENIE:

• Z umývačky riadu vyberte košík a zo zásobníka na sol odskrutkujte veko.
• Pomocou dodanej rúrky s lievikovým hrdlom pridajte približne 130 g soli.
• Do zásobníka na sol nalejte vodu (tesne pred prvým použitím).
• Po naplnení zásobníka znova pevne naskrutkujte veko.
• Výstražná kontrolka zvyčajne po naplnení okamžite zhasne v závislosti od rozpustenia soli.

B. Napíňanie čistiaceho prostriedku

Funkcia čistiaceho prostriedku

Čistiace prostriedky spolu so svojimi chemickými prísadami sú potrebné na odstránenie špiny, drobných častíc a ich odplavenie von z umývačky riadu. Na tento účel je vhodná väčšina komerčných, vysokokvalitných čistiacich prostriedkov.

Čistiaci prostriedok

Nový práškový čistiaci prostriedok zvyčajne neobsahuje žiadny fosfát. Preto fosfát nemá funkciu zmäkčovania vody. V tomto prípade odporúčame napíňat' sol do zásobníka na sol aj vtedy, keď hodnota tvrdosti vody dosahuje 6°dH. Ak sa v prípade tvrdej vody používajú čistiace prostriedky bez obsahu fosfátu, na tanieroch a sklenených pohároch sa objavujú biele škvrny. V takomto prípade pridajte viac čistiaceho prostriedku, aby sa dosiahli lepšie výsledky. Čistiace prostriedky bez chlóru umožňujú len slabé bielenie. Silné a farebné škvrny nebudú úplne neodstránené. V takomto prípade zvoľte program s vyššou teplotou.

Čistiaci prostriedok v tabletách (tablety)

Tablety do umývačky riadu od rôznych výrobcov rozpúšťajú rôznymi rýchlost’ami. Možné je, že v programoch s krátkou dobou trvania a nízkou teplotou vody sa úplne nerozpustia a preto nedosiahnu svoju úplnú produktívnu účinnost’. Na úplné odstránenie zvyškov čistiaceho prostriedku odporúčame zvolit’

oplachovacie programy s dlhou dobou trvania a vyššou teplotou vody. Vždy dodržiavajte pokyny výrobcu!

Plnenie čistiaceho prostriedku

i POZNÁMKA:

• Čistiaci prostriedok pridávajte vždy pred spustením oplachovacieho cyklu, pretože v opačnom prípade by mohol zvlhnút' a nerozpúšt'at' sa správne.
• Informácie týkajúce sa množstva čistiaceho prostriedku pre príslušné programy nájdete v „tabuľke programov“. Upozorňujeme, že v závislosti od stupňa znečistenia vody a jej tvrdosti sa môžu vyskytovať rozdiely.

Pred spustením každého oplachovacieho cyklu znova doplňte čistiaci prostriedok podľa pokynov v „tabuľke programov“.

Pre toto zariadenie je potrebné menšie množstvo čistiaceho prostriedku, ako pre komerčné zariadenia. Na oplachovanie normálne znečistenej náplne zvyčajne postačuje jedna polievková lyžica čistiaceho prostriedku.

Plnenie umývačky riadu

UPOZORNENIE:

V umývačke riadu oplachujte len také riady a príbory, ktoré sú výslovne označené nápisom „odolné do umývačky riadu“.

POZNÁMKA:

- Odstráňte hrubé zvyšky jedla a namočte pripálené zvyšky jedál. Predbežné oplachovanie pod tečúcou vodou nie je potrebné.

POZNÁMKA:

• Nenaplíňajte viac ako je povolené! Je to dôležité na dosiahnutie primeraných výsledkov čistenia a primeranú spotrebu energie.
• V tomto zariadení sa nesmú oplachovat' veľmi malé diely, pretože by mohli ľahko vypadnút' z košíkov.

Na oplachovanie riadov a príborov v umývačke riadu

... nie sú vhodné:

• príbory s tvrdými drevenými rúčkami, perlet'ovým porcelánom;
• plastové predmety, ktoré nie sú odolné voči teplu;
• staršie príbory s lepenými čast'ami, ktoré nie sú odolné voči teplu;
• lepené diely príborov alebo riadov;
• cínové alebo medené predmety;
• kryštálové sklo;
• oceľové predmety, ktoré hrdzavejú;
• drevené taniere a misy;
• predmety vyrobené zo syntetických vlákien.

...sú obmedzene vhodné:

• niektoré typy sklenených predmetov môžu po viacnásobných cykloch umývania stratit' lesk;
• strieborné a hliníkové predmety majú počas umývania sklon k odfarbeniu;
• glazované vzory môžu pri častom umývaní v umývačke riadu vyblednút;

Odporúčania na napíňanie

• Stolný riad musí byt' umiestnený bezpečne a nesmie sa prevrátit'.
• Všetky predmety uložte tak, aby sa striekacie ramená mohli počas oplachovania voľne otáčat'.
• Všetky predmety vkladajte s otvormi nadol.
• Zakrivené predmety alebo predmety so záhybmi by sa mali vkladat' šikmo, aby mohla odtekat' vo-da.

• Uistite sa, že sklenené predmety sa navzájom nedotýkajú.

• Taniere a príbory nevkladajte jeden do druhého ani tak, aby sa navzájom zakrývali.

• Príbory vkladajte do zásuvky na príbory.
• Dlhé a ostré príbory ukladajte vodorovne v košíku do umývačky riadu.

Spôsoby vkladania bežného riadu

Vkladanie košíka do umývačky riadu

Košík do umývačky riadu vložte podľa veľkosti a z obidvoch strán do stredu.

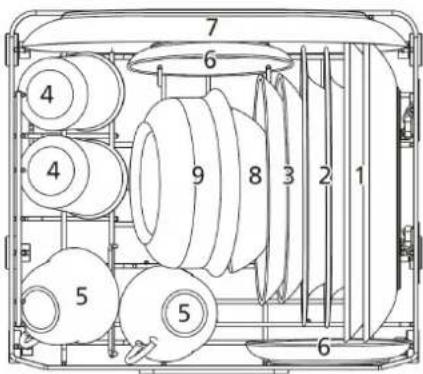

Podlă EN50242

7 6 4 9 8 3 2 1 5 5 6

1 Plytké taniere

4 Sklenené

7 Veřké taniere

2 Hlboké taniere

poháre

8 Miska

3 Taniere na

5 Šálky

9 Miska

dezert

6 Tanieriky

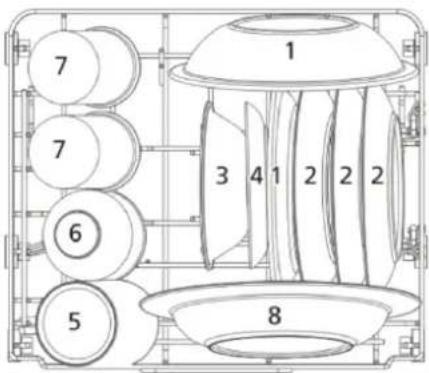

Podlă EN60436

7 7 6 5 1 3 4 1 2 2 2 8

1 Taniere na

dezert hlboko

3 Miska

4 Tanieriky

7 Sklenené

poháre

2 Taniere na

dezert

5 Poháre

6 Šálky

8 Hlboké

taniere

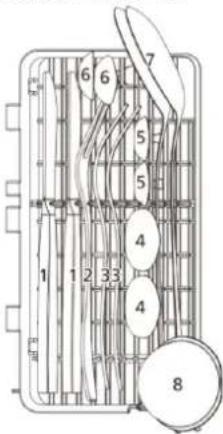

Vkladanie zásuvky na príbory

⚠️ VAROVANIE: Riziko zranenia!

Nože a d'alšie kuchynské riady s ostrými hrotmi musia byt' v zásuvke na príbory uložené hrotmi nadol alebo vo vodorovnej polohe v košíku do umývačky riadu.

Ako je znázornené nižšie, zásuvka na príbory musí byt' vložená na hornej ľavej strane košíka do umývačky riadu.

Príbory vytried'te tak, aby boli rovnomerne rozložené a zvisle úzkou stranou tak, aby mohla odtekat' voda. V strede zásuvky na príbory sú uložené obzvlášť dlhé a veľké diely.

Zásuvku na príbory možno odstránit' v závislosti od priestoru, ktorý je potrebný na vkladanie riadu.

Podlă EN50242

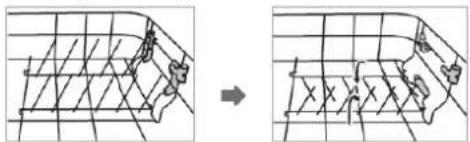

Držiaky na šálky/taniere

Držiaky na šálky a taniere sa môžu zahnút', aby sa objemné riady lepšie usporiadali. Regály mierne nadvihnite a zahnite ich dolu.

Štart/Prevádzka

Tabuška programov podlă EN50242

Uvedené hodnoty predstavujú smerné hodnoty a odporúčania za normálnych podmienok, preto nie sú záväzné. Vhodný program zvolte v závislosti od riadov a stupňa ich znečistenia.

Program	Informácie o výbere programu	Postupnosť programu	Čistiaci prostriedok (g)	Čas (min.)	Energia (kWh)	Voda (l)
EKO(*EN50242)	štandardný program na normálne znečistené riady,	Hlavné opláchnutie (50 °C)OpláchnutieOpláchnutie (72 °C)Sušenie	6(alebo tablety)	160 0,396 5,0
1 h	na málo znečistené riady	Hlavné opláchnutie (50 °C)OpláchnutieOpláchnutie (65 °C)Sušenie	6 60 0,400 5,0
Rýchle	rýchle opláchnutie, slabo znečistené riady bez sušenia	Hlavné opláchnutie (45 °C)OpláchnutieOpláchnutie (55 °C)	6 29 0,350 5,0
Samočistenie	Na účinné samočistenie vnútra zariadenia (bez riadov)	Hlavné opláchnutie (60 °C)OpláchnutieOpláchnutie (70 °C)	6 60 0,350 5,0
Sklo	mierne prilepené, čerstvé zvyšky, na sklenené predmety a jemný porcelán	Hlavné opláchnutie (50 °C)OpláchnutieOpláchnutie (65 °C)Sušenie	6 85 0,400 5,0
Mimoriadne suché: proces sušenia navyše. Táto funkcia je k dispozícii pre programy [EKO] a [Sklo].
Antibakteriálne: Táto funkcia privádza v pravidelných intervaloch po dobu približne 72 hodín čerstvý vzduch cez ventilačný systém. Tým sa zníži zápach, vlhkost' a rast plesní.

POZNÁMKA: Program *ECO je testovací cyklus. Informácie pre test porovnatelnosti podla EN50242.

Tabuška programov podla EN60436

Uvedené hodnoty predstavujú smerné hodnoty a odporúčania za normálnych podmienok, preto nie sú záväzné. Vhodný program zvolte v závislosti od riadov a stupňa ich znečistenia.

Program	Informácie o výbere programu	Postupnost' programu	Čistiaci prostriedok (g)	Čas (min.)	Energia (kWh)	Voda (l)
EKO (*EN60436)	štandardný program na normálne znečistené riady,	Hlavné opláchnutie (50 °C)OpláchnutieOpláchnutie (72 °CSušenie	10(alebo tablety)	160 0,396 5,0
1 h	na málo znečistené riady	Hlavné opláchnutie (50 °C)OpláchnutieOpláchnutie (65 °CSušenie	10	60 0,400 5,0
Rýchle	rýchle opláchnutie, slabo znečistené riady bez sušenia	Hlavné opláchnutie (45 °C)OpláchnutieOpláchnutie (55 °C)	10 29 0,350 5,0
Samočistenie	Na účinné samočistenie vnútra zariadenia (bez riadov)	Hlavné opláchnutie (60 °C)OpláchnutieOpláchnutie (70 °C)	10 60 0,350 5,0
Sklo	mierne prilepené, čerstvé zvyšky, na sklenené predmety a jemný porcelán	Hlavné opláchnutie (50 °C)OpláchnutieOpláchnutie (65 °CSušenie	10 85 0,400 5,0

POZNÁMKA: Program *ECO je testovací cyklus. Informácie pre test porovnatelnosti podla EN60436.

Všeobecné informácie!

• Program ECO je vhodný na umývanie normálne znečisteného riadu, čo je najúčinnejší program z hľadiska kombinovanej spotreby energie a vody. Tento program sa používa na kontrolu súladu s legislatívou ekodizajnu EÚ.
• Plnenie domácej umývačky riadu na stanovenú kapacitu pomáha šetrit' energiou a vodou.
• Pri predbežnom ručnom umývaní riadu je vyššia spotreba vody a energie!
• Pri umývaní riadu v domácej umývačke riadu sa zvyčajne spotrebúva menej energie a vody, ako pri ručnom umývaní za predpokladu, že pri prevádzkovaní umývačky riadu sa postupuje podľa návodu na použitie.

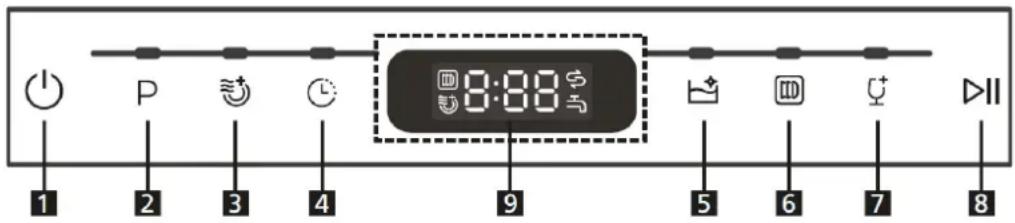

Ovládací panel

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

3 Žimoriadne suché: Tlačidlo na aktivovanie/deaktivovanie funkcie [Mimoriadne suché] Upozorňujeme, že táto funkcia závisí od programu!

4 Oneskorenie: Tlačidlo na výber oneskorenia štartu o 1 až 24 hodín. Stlačením tlačidla Štart/Pozastavit' sa zariadenie automaticky spustí po uplynutý zvoleného časového oneskorenia.

5 Samočistenie: Tlačidlo na výber programu [Samočistenie].

8 Start/Pozastavit': Tlačidlo na spustenie/pozastavenie zvoleného alebo bežiaceho programu.

9 Displej: Na displeji sa môžu zvolit' spotreba soli (tvrdost' soli) a oneskorenie štartu. Zobrazené sú oneskorenie štartu (ak je aktivované), zostávajúci čas programu a akékolívek chybové kódy.

Kontrolka: Svieti, ked' je potrebné znova doplnit' sol do umývačky riadu.

Kontrolka: Svieti, ked' je zatvorený prívod vody, alebo ked' je zásobník na vodu prázdny.

Spustenie programu

• Prívod vody musí byt' otvorený na maximálny tlak ALEBO v musí byt' naplnený zásobník na vodu.
• Naplňte košík do umývačky riadu.
  • Nalejte čistiaci prostriedok.
• Zapnite zariadenie.
• Nastavte možnosti požadovaného programu.
• Spustite operáciu.

Vnútorné osvetlenie

Vnútorné osvetlenie sa automaticky zapne:

• otvorením dvierok zariadenia v zapnutom alebo pohotovostnom režime;
• stlačením tlačidla počas cyklu oplachovania.

Vnútorné osvetlenie zhasne približne 5 minút po otvorení dvierok alebo po poslednom stlačení tlačidla.

Zmena programu

UPOZORNENIE:

Program by sa mal zmenit' len krátko po spustení programu. V opačnom prípade by sa mohol čistiaci prostriedok rozpustit' a oplachovacia voda by mohla vytiect'.

• Ak chcete zastavit' aktuálny oplachovací program, najskôr stlačte tlačidlo Štart/Pozastavit'.
• Stlačte tlačidlo na výber programu a podržte ho stlačené približne na

3 sekundy.

- Vyberte nový program a spustite novú operáciu.

Zabudli ste vložit' riad?

VAROVANIE:

Počas operácie dvierka otvárajte veľmi opatrne, pretože voda môže vystreknút' von.

Riad môžete pridat' kedykolívek pred rozpustením čistiaceho prostriedku alebo vypustením oplachovacej vody.

• Operáciu zastavte stlačením tlačidla Štart/Pozastavit'. Ked' sú striekacie ramená zastavené, dvierka zariadenia môžete úplne otvorit'.
• Pridajte zabudnutý riad.
• Po stlačení tlačidla Štart/Pozastavit' bude operácia pokračovat' približne za 10 sekúnd.

Na konci programu

UPOZORNENIE:

Po skončení programu nechajte zariadenie trochu vychladnút' skôr, než ho otvoríte. Tým sa zabráni uniknutiu pary, ktorá môže spôsobit' dlhodobé poškodenie vášho nábytku.

Po skončení cyklu oplachovania zaznie séria signálov; potom sa zariadenie prepne do pohotovostného režimu.

Ak sa do 15 minút nevykonáva žiadna prevádzka, zariadenie sa automaticky vypne - šetrenie energie!

Vypnutie

• Vypnite zariadenie.
- Ak je to potrebné, zatvorte prívod vody!
- Po ochladení vyberte riad (pozrite si čast' „Vykladanie umývačky riadu“).
- Dvierka zariadenia nechajte trocha pootvorené až do d'alšieho oplachovacieho cyklu, aby sa zabránilo tvorbe pachov.

- Ak sa zariadenie dlhšiu dobu nepoužíva, odpojte ho od zdroja napájania!

Vykladanie umývačky riadu

UPOZORNENIE:

Riad nechajte pred vyloženým ochladit' po dobu 15 minút. Horúce riady sú citlivé na nárazy.

POZNÁMKA:

• Umývačku riadu sa snažte prevádzkovat' vždy, keď je úplne naložená.
• Riad neoplachujte vopred pod tečúcou vodou.
• Pre každý typ náplne použite najvhodnejší oplachovací program.
• Riad predbežne neoplachujte (v závislosti od modelu), ak to nie je potrebné.

Čistenie a údržba

VAROVANIE:

• Pred čistením a vykonávaním údržby zariadenie vždy vypnite a odpojte od zdroja napájania.
• Pred čistením nechajte zariadenie vychladnút'.
• Na čistenie zariadenia nepoužívajte parné čističe; do elektrických súčastí by mohla vniknút' vlhkost'. Riziko úrazu elektrickým prúdom! Horúca para by mohla poškodit' plastové diely. Zariadenie musí byt' pred opätovným spustením programu suché.

UPOZORNENIE:

• Nepoužívajte žiadne drôtené kefky alebo iné brúsne predmety.
• Nepoužívajte žiadne kyslé alebo abrazívne čistia-ce prostriedky.

i POZNÁMKA:

Znečistené filtre a upchané striekacie ramená zhoršujú oplachovanie. Filter a striekacie ramená pravidelne kontrolujte a v prípade potreby ich vyčistite.

Filtračný systém

Filtračný systém zabraňuje vniknutiu väčších kusov jedla a iných predmetov do čerpadla.

1 Mikro filter: Filtruje špinu a zvyšky jedál v oblasti odpadovej vane a počas cyklu oplachovania zabraňuje ich opätovnému hromadeniu v umývačke riadu.
2 Hlavný filter: Špeciálna dýza na dolnom strieka-com ramene rozdrobuje zvyšky jedál a soli, ktoré sú v tomto filtri zachytené, a vyplavuje ich von cez vypúšťaciu hadicu.

Čistenie filtračného systému

△ UPOZORNENIE:

• Umývačka riadu sa nikdy nesmie používat' bez filtra.
• Nesprávna výmena filtra môže znížit' výkon zariadenia a poškodit' ho.
• Filter pri čistení nevyklepávajte, aby sa zabránilo jeho možným deformáciám.

i POZNÁMKA:

Po každom oplachovaní skontrolujte, či vo filtri nie sú zachytené zvyšky jedál.

• Filtračný systém otočte doľava a vyberte ho potiahnutím nahor.
• Z hlavného filtra vyberte mikro filter.
• Odstráňte zvyšky jedál a filter vyčistite pod tečúcou vodou. Na vyčistenie hrubého a mikro filtra použite v prípade potreby mäkkú kefku.

- Filtračný systém znova nainštalujte v opačnom poradí.

Čistenie dolného striekacieho ramena

Dýzy a ložiská striekacieho ramena môžu blokovat' kotolný kameň a nečistoty z oplachovacej vody. Výstupné dýzy striekacieho ramena pravidelne kontrolujte, či nie sú upchané.

• Dolné striekacie rameno vytiahnite nahor.
- Rameno vyčistite pod tečúcou vodou; dýzy v prípade potreby vyčistite mäkkou kefkou.
- Striekacie rameno znova vložte a zatlačte, kým nezacvakne na miesto.

Na čistenie dvierok nikdy nepoužívajte sprejové čistiace prostriedky, pretože môžu poškodit' zámok dvierok a elektrické súčasti.

• Vonkajšie povrchy zariadenia a tesnenie dvierok dôkladne vyčistite navlhčenou mäkkou handričkou. Používajte len slabý čistiaci prostriedok.
• Škvrny vnútri zariadenia odstráňte handričkou namočenou do bieleho octu alebo špeciálneho čistiaceho prostriedku na umývačky riadu. Ak je to potrebné, do zariadenia nalejte čistiaci prostriedok a spustite program s najvyššou teplotou oplachovania bez vloženého riadu.
• Odporúčanie: Zariadenie pravidelne uvedte do chodu bez riadu s programom [Samočistenie].
• Vonkajšie povrchy zariadenia nechajte dôkladne vysušit' pred jeho opätovným uvedením do prevádzky.

Ochrana proti mrazu

Ak sa zariadenie nepoužíva a je vystavené teplotám pod bodom mrazu, vykonajte nasledujúce opatrenia:

• Vytiahnite zástrčku zo zásuvky.
- Zatvorte prívod vody a z vodovodného ventilu odpojte prívodnú hadicu.
- Z prívodnej hadice a vodovodného ventilu vypustite vodu.
- Prívodnú hadicu znova pripojte k vodovodnému ventilu.
- Zo zásobníka na sol odskrutkujte veko a vyberte filtračný systém. Z odpadovej vane odstráňte pomocou špongie zvyšnú vodu.

Riešenie problémov

Skôr, než sa obrátite na oprávneného odborníka

Problém Možná príčina/Opatrenie
Zariadenie sa nespustí	Skontrolujte zdroj napájania.Je zariadenie zapnuté a sú dvierka bezpečne zatvorené?Je vybratý program?Je správne pripojený prívod vody a je otvorený?
Voda neod-tiekla	Skontrolujte vypúšťaciu hadicu.Sú upchané filtre alebo kuchynská výlevka?
Hluk	Uistite sa, že všetky riady sú v umývačke riadu zaistené.Všetky predmety uložte tak, aby sa striekacie ramená mohli voľne otáčat’.
Penenie	Na zabráneniu peneniu používajte len špeciálny čistiaci prostriedok do umývačky riadu. Ak sa vyskytuje, otvor-te dvierka nechajte odparit’ mydlový roztok. Do vane pridajte trocha studenej vody. Vodu vypustite tak, že spustíte krátky oplachovací cyklus.
Ploché riady sú znečis- tené	Zvoľte silnejší program.Uistite sa, že veľké riady neblokujú striekacie ramená.

Problém Možná príčina/Opatrenie
Tvorba flakov a povlaku	• Veľmi tvrdá voda • nízka vstupná teplota • preplnené koše, nesprávne vkladanie • starý alebo vlhký čistiaci prostriedok • nesprávne dávkovanie čistiaceho prostriedku
Zakalené sklenené riady	Ak máte mäkkú vodu, na umývanie a oplachovanie skleneného riadu zvoľte najkratší oplachovací cyklus a použite menej čistiaceho prostriedku.
Čierne alebo šedé škvrny	O riady sa opierajú hliníkové príbory.Tieto škvrny odstráňte jemným brúsnym čistiacim prostriedkom.
Sfarbenie na vnútornom povrchu	Používajte len čistiace prostriedky bez farbív.
Biely povlak na vnútornom povrchu	Tvrdá voda s obsahom minerálov: Vnútorný povrch vyčistite špongiou namočenou do čistiaceho prostriedku na umývačky riadu. Noste gumené rukavice.
Neuspoko-jivý výsledok sušenia	• Nesprávne nakladanie • riady sú veľmi skoro vybraté • zvolený bol nesprávny program • používanie príborov s nekvalitným povlakom

Chybové kódy

Pri niektorých poruchách vás upozornia blikajúce kontrolky na nasledujúce chybové kódy:

Kód Význam/Možná príčina
E1	Porucha na prívode vody! Kohútik je zat-vorený, privod je zablokovaný alebo je veľmi nízky tlak vody.
E3	Porucha vyhrievacieho telesa.
E4	Pretekanie/unikanie vody
Ed	Chyba komunikácie/porucha displeja

UPOZORNENIE:

- Ak dôjde k pretekaniu, skôr než sa obrátite na oprávneného technika, zatvorte hlavný prívod vody.

UPOZORNENIE:

- Ak sa pri pretekaní hromadí voda v dolnej časti telesa alebo ak sa vyskytuje malé unikanie vody, pred spustením zariadenia odstráňte túto vodu.

POZNÁMKA:

Ak po vykonaní vyššie uvedených opatrení problém pretrváva, obrát'te sa na obchodného zástupcu alebo oprávneného technika.

Technické parametre

Elektrické zapojenie/prívod vody ......

Napätie prípojky: ......220 - 240 V pri 50 Hz

Napájacia prípojka: 730 - 860 W

Tlak vody: 0,04 - 1 Mpa

Bezpečnostný systém s prívodnou hadicou ....Objednávacie č. 8900 410

Pre d'alšie informácie o tomto výrobku si naskenujte kód QR na dodanom energetickom štítku a/alebo navštívte oficiálnu internetovú stránku databanky výrobkov: https://eprel.ec.europa.eu

Kvôli neustálemu vývoju výrobkov si vyhradzujeme právo na zmenu technických parametrov a konštrukcie.

Toto zariadenie bolo testované v súlade so všetkými aktuálnymi smernicami ES, ako napríklad smernicami o elektromagnetickej kompatibilite a nízkom napätí, a bolo vyrobené v súlade s najnovšími bezpečnostnými predpismi.

Likvidácia

Význam symbolu "odpadovej nádoby"

Chráňte životné prostredie; elektrické zariadenia nelikvidujte spolu s komunálnym odpadom.

Akékoľvek elektrické zariadenie, ktoré už nebudete používať, zaneste do zberného strediska, ktoré zaručí jeho likvidáciu.

Pomôžete tým znížit' potenciálne negatívny vplyv nesprávnej likvidácie na životné prostredie a ľudské zdravie.

Toto taktiež bude prispievať k recyklácii a iným formám znovu používania a využitia elektrických a elektronických zariadení.

Informácie o likvidácií zariadenia vám poskytnú miestne úrady.

VAROVANIE:

Ak zariadenie vyrad'ujete z prevádzky alebo ho likvidujete, odstráňte alebo uvoľnite všetky existujúce svorky a poistné matice skrutiek.

BOMANN®

C. Bomann GmbH

www.bomann-germany.de

Made in P.R.C.
