BEDIENUNGSANLEITUNG TSG 7402.1 BOMANN

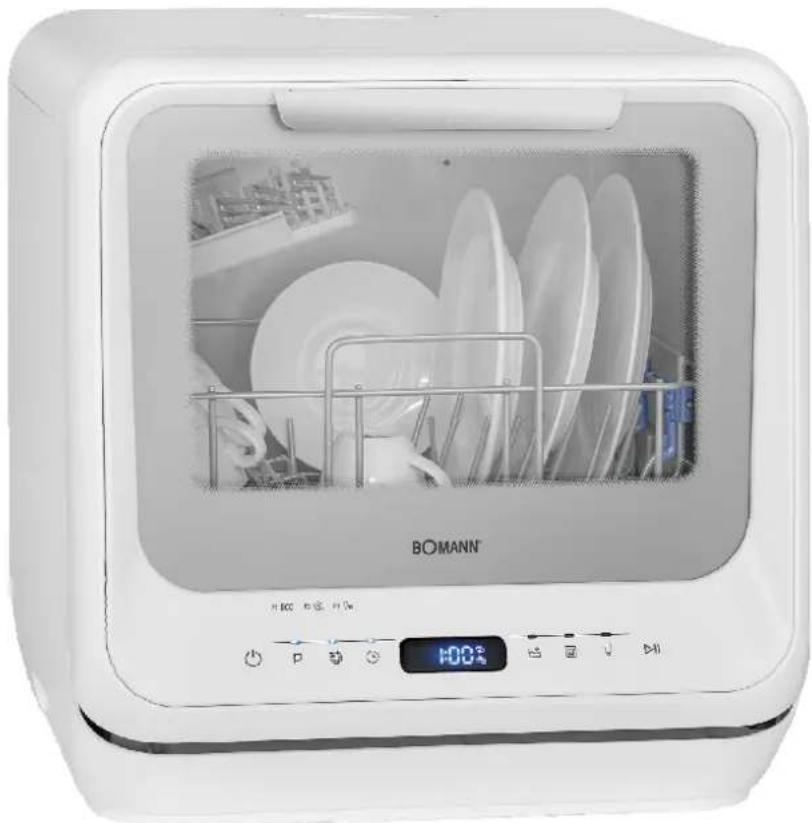

HAUSHALTS - MINI GESCHIRRSPÜLER TSG 7402.1

MINI-VAATWASSER • MINI LAVE-VAISSELLE • MINI LAVAVAJILLAS • MINI DISHWASHER

MINI-ZMYWARKA DO NACZYŃ • MINI MYČKA NÁDOBÍ • MINI UMÝVAČKA RIADU

Bedienungsanleitung/Garantie

Einleitung......Seite 5

Allgemeine Hinweise......Seite 5

Spezielle Sicherheitshinweise für

dieses Gerät......Seite 6

Auspacken des Gerätes......Seite 7

Geräteausstattung......Seite 8

Installation......Seite 8

Vor der Erstinbetriebnahme......Seite 10

Beladen der Geschirrspülmaschine......Seite 11

Inbetriebnahme / Betrieb......Seite 13

Reinigung und Pflege......Seite 17

Störungsbehebung......Seite 19

Technische Daten......Seite 20

Garantie / Kundenservice......Seite 20

Entsorgung......Seite 21

NL

Inhoud

Inleiding....Pagina 22

Opmerkingen....Pagina 22

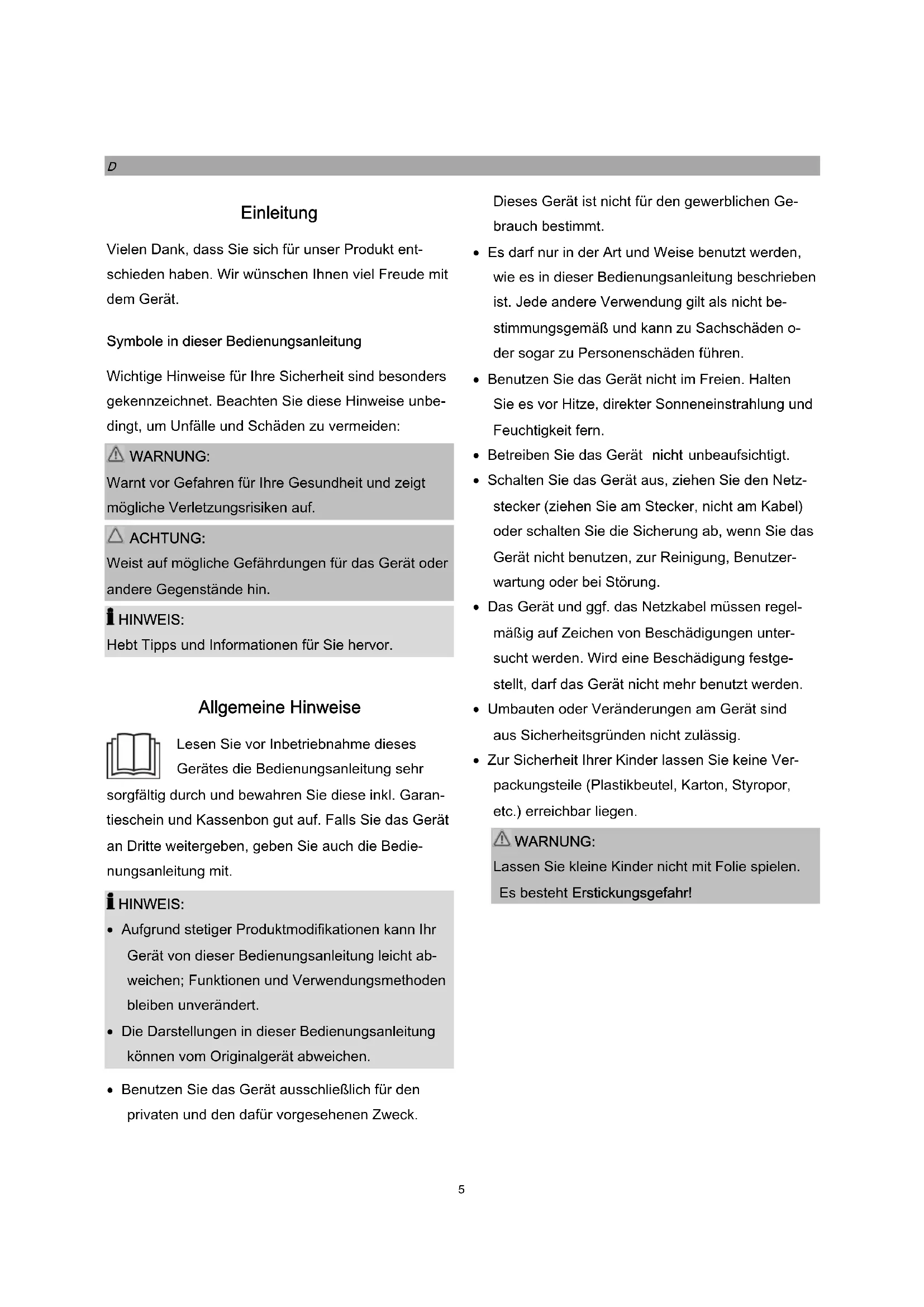

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr

sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.
• Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und ggf. das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

• Die max. Anzahl der zu spülenden Gedecke beträgt 2.
- Den Wassertank nicht mit heißem Wasser befüllen.
- Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise

• in Personalküchen von Läden, Büros und anderen gewerblichen Bereichen.
• von Gästen in Hotels, Motels und anderen Wohneinrichtungen;
• in landwirtschaftlichen Anwesen.

- Das Gerät ist mit einem neuen Schlauchsatz an die Wasserversorgung anzuschließen; alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Der höchstzulässige Wassereinlassdruck beträgt 1 Mpa.

- Der niedrigstzulässige Wassereinlassdruck beträgt 0.04 Mpa.

- Im Geräteboden befinden sich Ventilationsöffnungen (Modellabhängig). Diese dürfen z.B. durch Teppichboden nicht verstopft werden.

- Achten Sie auf eine ordnungsgemäße Beladung des Gerätes. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Beladen der Geschirrspülmaschine“ dazu geben.

- Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen im Besteckkorb (Modellabhängig) mit der Spitze nach unten oder in waagerechter Lage in den Geschirrkorb gelegt werden.

- Lassen Sie die Gerätetür nicht offenstehen, da diese eine Stolpergefahr darstellt.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder die jünger sind als 8 Jahre, sind von dem Gerät fernzuhalten.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

Geräteübersicht

1 2 3

1 Türgriff
2 Bedienfeld
3 Fußleiste
4 Wassertanköffnung
5 Salzbehälter

4 8 5 9 10 6 7

6 Reinigungsmittel-
Mulde
7 Geschirrkorb
8 Oberer Sprüharm
9 Unterer Sprüharm
10 Filtersystem

Lieferumfang

1x Geschirrkorb, 1x Besteckablage, 1x Salz-Einfülltrichter, 1x Zulaufschlauch, 1x Ablaufschlauch (inkl. Befestigungsmaterial)

Installation

⚠️ WARNING:

Bei der Installation darf das Gerät nicht mit dem Netzstrom verbunden sein. Anderenfalls besteht Lebensgefahr, sowie Stromschlaggefahr!

△ ACHTUNG:

Für einen ordnungsgemäßen Betrieb muss das Gerät fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen.

Voraussetzung an den Aufstellort

• Stellen Sie das Gerät so auf, dass alle Bedienelemente einfach zu erreichen und die Gerätetür vollständig zu öffnen ist.

• Achten Sie auf festen, waagerechten Stand des Gerätes.

• Netzkabel und Wasserschläuche dürfen nicht geknickt oder gequetscht werden.
  • Vermeiden Sie eine Aufstellung:

• neben Heizkörpern, einem Herd, direkter Sonneneinstrahlung oder sonstigen Wärmequellen;

• an Orten, an denen eine hohe Feuchtigkeit auftritt (z.B. im Freien), da die Metallteile in solchen Fällen rostanfällig sind;
• an Orten, an denen die Temperatur unter den Gefrierpunkt sinken könnte. Setzen Sie das Gerät keinerlei Witterungseinflüssen aus;
• in der Nähe von flüchtigen und entflammbaren Materialien (z.B. Gas, Benzin, Alkohol, Lacken etc.).

Wasseranschluss

△ ACHTUNG:

• Die Installation an die Wasserversorgung muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Das Gerät ist nicht für einen Warmwasseranschluss geeignet.
• Verwenden Sie die neue, mitgelieferte Schlauchgarnitur, um das Gerät an die Wasserversorgung anzuschließen. Keine alten oder gebrauchten Anschluss-Sets wiederverwenden.
• Wenn die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, stellen Sie vor Anschluss an das Wassernetz sicher, dass das Wasser klar und frei von Verunreinigungen ist.

Hinweise zum Zulaufschlauch-Sicherheitssystem (Lieferumfang Modellabhängig)

Das Sicherheitssystem besteht aus einem doppelwandigen Zulaufschlauch. Es garantiert die Absperrung des Wasserzulaufs bei Undichtigkeit des inneren Schlauches. Die Abschaltung des Wasserzulaufs führt über einen elektronischen Kontakt.

Ein Zulaufschlauch-Sicherheitssystem können Sie bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de bestellen. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

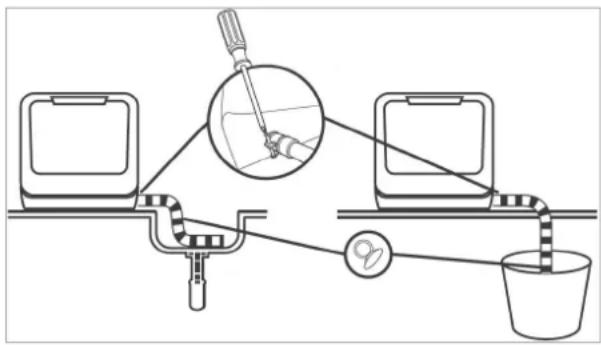

Wasserablauf einrichten

• Befestigen Sie den Ablaufschlauch mit der beiliegenden Schlauchschelle auf der Geräterückseite.
• Befestigen Sie das Schlauchende sicher in einer Spüle oder einem Eimer. Fixieren Sie den Schlauch mit dem Saugnapf.

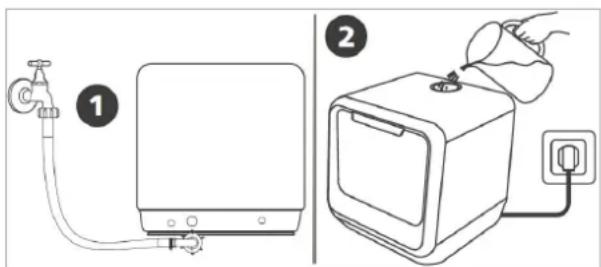

Wasserzulauf einrichten

Sie können das Gerät auf zwei Arten mit Wasser befüllen:

1 Permanenter Anschluss über den Wasserhahn

1 HINWEIS:

Der Wasserdruck muss zwischen 0.04 MPa und 1.0 MPa betragen. Bei höherem Wasserdruck: Druckminderventil vorschalten.

- Schließen Sie den Wasserzulaufschlauch an ein Wasserventil mit Zollgewinde 34 " an. Drehen Sie den Schlauch in Richtung des Schraubengewindes fest; achten Sie dabei auf festen Sitz.

- Schließen Sie das andere Ende des Zulaufschlauches am Zulaufventil auf der Geräterückseite an; achten Sie dabei ebenfalls auf festen Sitz.

2 Manuelle Befüllung des 5 Liter Wassertanks

- Entnehmen Sie die Kappe der Wassertanköffnung und füllen Sie etwa 5 Liter Wasser in den Tank.

So erkennen Sie ob sich genügend Wasser im Tank befindet:

• Befüllen im Bereitschaftsmodus: Ist der Tank mit genügend Wasser gefüllt, ertönen mehrere Signaltöne.
• Im eingeschalteten Modus: Wenn sich nicht genügend Wasser im Tank befindet, zeigt das Display [+]an.

Sobald sich wieder genügend Wasser im Tank befindet, erlischt das Symbol und mehrere Signaltöne ertönen.

Elektrischer Anschluss

WARNING:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
• Verwenden Sie keine Mehrfachsteckdosen und Verlängerungskabel.
• Verändern Sie den Gerätenetzstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

• Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Typenschild (Geräterückseite) übereinstimmt.

• Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Vor der Erstinbetriebnahme

ACHTUNG:

• Verwenden Sie ausschließlich Salz und Reinigungsmittel für Geschirrspüler. Andere Produkte können das Gerät beschädigen.
• Beachten Sie grundsätzlich die Dosierung- und Lagerungsempfehlungen auf den Verkaufsverpackungen.

WARNUNG:

Bewahren Sie Salz und Reinigungsmittel für Kinder unzugänglich auf.

Einfüllen von Salz in den Salzbehälter (Wasserenthärtungsvorrichtung)

Wasserenthärtungsvorrichtung

Die Wasserhärte ist regional unterschiedlich. Wenn hartes Wasser im Geschirrspüler verwendet wird, bilden sich Ablagerungen auf dem Geschirr und den Küchenutensilien. Das Gerät ist mit einer Wasserenthärtungsvorrichtung ausgerüstet, die mittels eines Salzbehälters Kalk und Mineralien aus dem Wasser entfernt. Ihr lokales Wasserwerk kann Sie über die Wasserhärte in Ihrem Gebiet informieren.

Einstellung des Salzverbrauchs

Der Salzverbrauch kann gemäß Ihrer Wasserhärte eingestellt und auf diese Weise optimal reguliert werden.

• Schalten Sie das Gerät ein.

• Halten Sie die Programmwahltaste für mehr als 5 Sek. gedrückt, der Einstellmodus ist jetzt für ca. 60 Sek. aktiviert.
• Durch wiederholtes Drücken der Programmwahl-taste kann die Wasserhärte angewählt werden: H1->H2->H3->H4->H5->H6. Das Display zeigt die Einstellung an (s. Tbl.).
• Die Einstellung wird nach einigen Sek. automatisch gespeichert; alternativ beenden Sie das Setup über die Ein/Aus Taste.

Wasserhärte			Einstellung → Display	Salzverbr. / Zyklus
°dH	Mmol/l
0-5	0-0.94	H1 0 g
6-11	1.0-2.0	H2 4 g
12-17	2.1-3.0	H3 8 g
18-22	3.1-4.0	H4 13 g
23-34	4.1-6.0	H5 20 g
35-55	6.1-9.8	H6 40 g

HINWEIS:

°dH: deutscher Härtegrad; Werkseinstellung: H3

Salz einfüllen

ACHTUNG:

• Füllen Sie den Salzbehälter nur dann nach, wenn die Salz-Warnleuchte leuchtet.
• Beim Befüllen des Salzbehälters können Wasser und Salz austreten. Starten Sie ein Programm, unmittelbar nachdem Sie den Behälter befüllt haben, um Korrosionsschäden zu vermeiden.

• Nehmen Sie den Geschirrkorb heraus und schrauben Sie den Deckel des Salzbehälters gegen den Uhrzeigersinn ab.
• Geben Sie mittels des beiliegenden Einfülltrichters ca. 130 g Salz hinein.

• Füllen Sie den Behälter mit Wasser auf (nur vor der ersten Verwendung).

• Schrauben Sie nach dem Befüllen des Behälters den Deckel wieder fest auf.

• Je nach Salzauflösung, erlischt die Warnleuchte meist unmittelbar nach dem Befüllen.

Reinigungsmittel einfüllen

Funktion des Reinigungsmittels

Die Reinigungsmittel mit ihren chemischen Zusätzen sind dazu erforderlich, Schmutz zu zersetzen und aus der Geschirrspülmaschine zu entfernen. Die meisten handelsüblichen, qualitativ hochwertigen Reinigungsmittel sind für diesen Zweck geeignet.

Reinigungsmittel

Normalerweise sind neue, pulverförmige Reinigungsmittel phosphatfrei. In diesem Fall ist die Wasserenthärtungsfunktion des Phosphates nicht gegeben. Wir empfehlen, Salz in den Salzbehälter zu füllen, auch wenn die Härte des Wassers nur 6°dH beträgt. Falls Reinigungsmittel ohne Phosphat verwendet werden, treten bei Verwendung von hartem Wasser häufig weiße Flecken auf Geschirr und Gläsern auf. Verwenden Sie in diesem Fall mehr Reinigungsmittel, um bessere Spül- und Reinigungsergebnisse zu erzielen. Chlorfreie Reinigungsmittel haben nur eine geringe Bleichwirkung. Kräftige und farbige Flecken werden nicht vollständig entfernt. Verwenden Sie ein Spülprogramm mit einer höheren Temperatur.

Geschirrspüler-Tabs verschiedener Hersteller lösen sich unterschiedlich auf. Es ist möglich, dass sie sich bei Programmen mit kurzer Laufzeit und niedriger Wassertemperatur nicht vollständig auflösen und somit nicht ihre volle Leistungsfähigkeit erreichen. Um eine vollständige Entfernung von Reinigungsmittelrückständen sicherzustellen, empfehlen wir Spülprogramme mit langen Laufzeiten und hoher Wassertemperatur zu wählen. Beachten Sie grundsätzlich die Herstellerangaben!

Einfüllen des Reinigungsmittels

i HINWEIS:

• Füllen Sie nur unmittelbar vor einem Spülzyklus Reinigungsmittel ein, anderenfalls kann es feucht werden und sich nicht vollständig auflösen.
• In der „Programmtabelle“ finden Sie Mengenan-gaben des Reinigungsmittels für die jeweiligen Programme. Beachten Sie, dass je nach Verschmutzungsgrad und Wasserhärte Unterschiede möglich sind.

Geben Sie vor dem Start jedes Spülzyklus, unter Berücksichtigung der Angaben in der „Programmtabelle“, Reinigungsmittel hinzu.

Das Gerät benötigt weniger Spülmittel als handelsübliche Geräte. Normalerweise reicht ein Esslöffel Spülmittel für eine normal verschmutzte Spülladung.

Beladen der Geschirrspülmaschine

ACHTUNG:

Spülen Sie nur solches Geschirr und Besteck im Geschirrspüler, welches ausdrücklich als „spülmaschinengeeignet“ gekennzeichnet ist.

i HINWEIS:

• Entfernen Sie grobe Speisereste und weichen Sie eingebrannte Essensreste ein. Vorspülen unter fließendem Wasser ist nicht zwingend notwendig.
• Überladen Sie Ihren Geschirrspüler nicht. Anderenfalls besteht das Risiko unzureichender Spülergebnisse und hoher Energieverbräuche.
• Sehr kleine Geschirrteile sollten nicht im Gerät gespült werden, da sie leicht aus dem Korb fallen können.

Die folgenden Besteck- und Geschirrteile sind für das Spülen mit dem Geschirrspüler.

nicht geeignet:

• Bestecke mit Handstücken aus Holz, Porzellan oder Perlmutt
• nicht wärmebeständige Kunststoffteile
• ältere Bestecke mit geklebten, nicht temperaturbeständigen Teilen
• verklebte Besteck- oder Geschirrteile
• Zinn- oder Kupfergeschirr
• Kristallgläser
• Rostempfindliche Stahlteile
• Holzbretter
• aus Kunstfasern bestehende Gegenstände

bedingt geeignet:

• einige Glassorten können nach einer größeren Anzahl von Spülgängen stumpf werden
• Silber- und Aluminiumteile verlieren tendenziell während des Spülens an Farbe
• glasierte Muster können bei häufigem Spülen ausbleichen

Empfehlungen zur Beladung

• Geschirrteile so einräumen, dass sie sicher stehen und nicht kippen können.
• Platzieren Sie die Teile so, dass die Sprüharme während des Spülens frei drehen können.
• Ordnen Sie alle Gefäße mit der Öffnung nach unten ein.

- Stellen Sie Teile mit Wölbungen oder Vertiefungen schräg ein, damit das Wasser ablaufen kann.

- Achten Sie darauf, dass Gläser einander nicht berühren.

- Geschirr- und Besteckteile nicht ineinander liegend oder einander überdeckend einstellen.

- Sortieren Sie Besteck auf der Besteckablage.

- Lagern Sie lange sowie scharfe Besteckteile waagerecht im Geschirrkorb.

Methode zur Beladung von Normgeschirr (EN60436)

Beladung des Geschirrkorbes

Beladen Sie den Geschirrkorb nach Größe und von beiden Seiten zur Mitte.

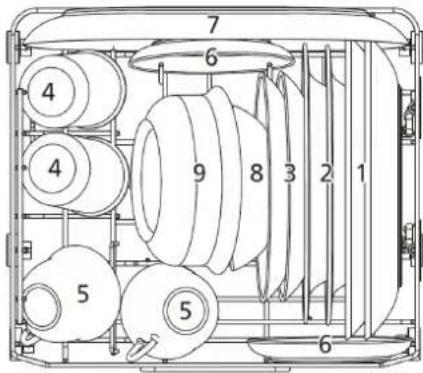

Gemäß EN50242

7 6 4 4 9 8 3 2 1 5 5 6

1 Essteller 4 Gläser 7 Servierplatte
2 Suppenteller 5 Tassen 8 Dessertschale
3 Dessertteller 6 Untertasse 9 Schüssel

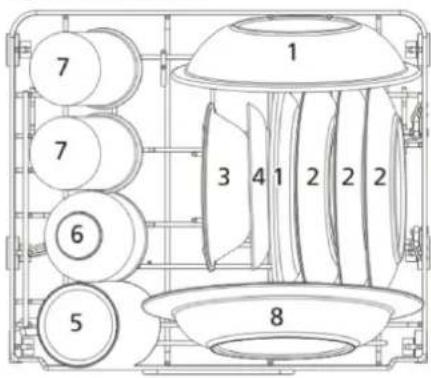

Gemäß EN60436

7 7 6 5 1 3 4 1 2 2 2 8

1 Dessertteller tief 4 Untertasse 7 Gläser
2 Dessertteller 5 Becher 8 Suppenteller
3 Dessertschale 6 Tasse

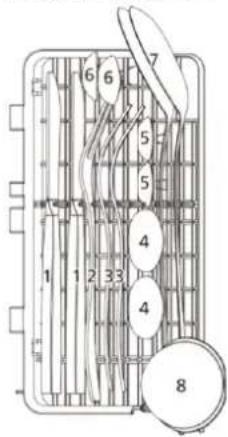

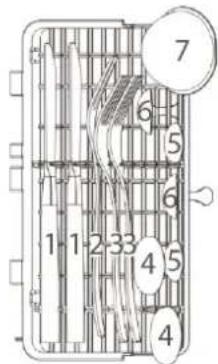

Beladung der Besteckablage

⚠️ WARNUNG: Verletzungsgefahr!

Messer und andere Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten einsortiert werden.

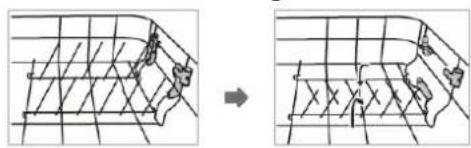

Wie auf dem Bild dargestellt, befestigen Sie die Besteckablage auf der unteren linken Seite des Geschirrwagens.

Sortieren Sie die Bestecke gleichmäßig verteilt, senkrecht mit der schmalen Seite ein, damit das Wasser ablaufen kann.

Je nach Platzbedarf bei der Beladung des Geschirrkorbes, kann die Besteckablage entnommen werden.

Gemäß EN50242

1 Messer
2 Serviergabel
3 Gabel
4 Suppenlöffel
5 Teelöffel
6 Dessertlöffel
7 Servierlöffel
8 Soßenkelle

Gemäß EN60436

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

1 Messer
2 Serviergabel
3 Gabel
4 Suppenlöffel
5 Teelöffel
6 Dessertlöffel
7 Soßenkelle

Tassen-/Tellerhalterungen

Um eine bessere Anordnung für sperriges Geschirr zu schaffen, können die Tassen-/Tellerhalterungen eingeklappt werden.

Inbetriebnahme / Betrieb

Programmtabelle gemäß EN50242

Die aufgeführten Werte sind Richtwerte und Empfehlungen bei Normalbedingungen und daher unverbindlich. Wählen Sie je nach Geschirrart und Verschmutzungsgrad ein passendes Programm aus.

Programm	Programmauswahl-Information	Programmablauf	Reinigungs-mittel (g)	Laufzeit(Min)	Energie(kWh)	Wasser(L)
ECO(*EN50242)	Standardprogramm für normal verschmutztes Geschirr	Hauptspülen (50°C)SpülenSpülen (72°C)Trocknen	6(oder Tab)	160 0.396 5.0
1 Std.	leicht verschmutztes Geschirr	Hauptspülen (50°C)SpülenSpülen (65°C)Trocknen	6 60 0.400 5.0
[T2TS]Schnell	schneller Spülgang, leicht verschmutztes Geschirr ohne Trock-nung	Hauptspülen (45°C)SpülenSpülen (55°C)	6 29 0.350 5.0
Selbstreini-gung	Für eine effektiveSelbstreinigung desGeräteinneren (ohneGeschirr)	Hauptspülen (60°C)SpülenSpülen (70°C)	6 60 0.350 5.0
Glas	gering haftende, frischeSpeisereste, für Gläserund feines Porzellan	Hauptspülen (50°C)SpülenSpülen (65°C)Trocknen	6 85 0.400 5.0
Extra Dry: Extra Trockenvorgang. Die Funktion ist verfügbar für die Programme [ECO] und [Glas].
Anti-Bac.: Diese Funktion führt etwa 72 Stunden lang Frischluft durch ein Lüftungssystem in regelmäßigenAbständen ins Geräteinnere. Dadurch werden Geruchs-, Feuchtigkeits- und Schimmelbildung gemindert.

i HINWEIS:

Das *ECO Programm ist das Testprogramm. Informationen für die Vergleichbarkeitsprüfung gemäß EN50242.

Programmtabelle gemäß EN60436

Die aufgeführten Werte sind Richtwerte und Empfehlungen bei Normalbedingungen und daher unverbindlich. Wählen Sie je nach Geschirrart und Verschmutzungsgrad ein passendes Programm aus.

Programm	Programmauswahl-Information	Programmablauf	Reinigungs-mittel (g)	Laufzeit(Min)	Energie(kWh)	Wasser(L)
ECO(*EN60436)	Standardprogramm für normal verschmutztes Geschirr	Hauptspülen (50°C)SpülenSpülen (72°C)Trocknen	10(oder Tab)	160 0.396 5.0
1 Std.	leicht verschmutztes Geschirr	Hauptspülen (50°C)SpülenSpülen (65°C)Trocknen	10 60 0.400 5.0
Schnell	schneller Spülgang, leicht verschmutztes Geschirr ohne Trock-nung	Hauptspülen (45°C)SpülenSpülen (55°C)	10 29 0.350 5.0
Selbstreini-gung	Für eine effektive Selbstreinigung des Geräteinneren (ohne Geschirr)	Hauptspülen (60°C)SpülenSpülen (70°C)	10 60 0.350 5.0
Programm	Programmauswahl-Information	Programmablauf	Reinigungsmittel (g)	Laufzeit(Min)	Energie(kWh)	Wasser(L)
Glas	gering haftende, frische Speisereste, für Gläser und feines Porzellan	Hauptspülen (50°C)SpülenSpülen (65°C)Trocknen	10 85 0.400 5.0
Extra Dry: Extra Trockenvorgang. Die Funktion ist verfügbar für die Programme [ECO] und [Glas].
Anti-Bac.: Diese Funktion führt etwa 72 Stunden lang Frischluft durch ein Lüftungssystem in regelmäßigen Abständen ins Geräteinnere. Dadurch werden Geruchs-, Feuchtigkeits- und Schimmelbildung gemindert.

i HINWEIS:

Das *ECO Programm ist das Testprogramm. Informationen für die Vergleichbarkeitsprüfung gemäß EN60436.

Allgemeine Hinweise!

• Das ECO Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet, welches hinsichtlich des kombinierten Energie- und Wasserverbrauch das effizienteste Programm ist.
  Das Programm wird verwendet, um die Einhaltung der EU-Rechtsvorschriften zum Ökodesign zu prüfen.
• Das Beladen des Haushaltsgeschirrspülers bis zu der angegebenen Kapazität trägt zur Energie- und Wassereinsparung bei.
• Ein manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch!
• Die Reinigung von Geschirr in einem Haushaltsgeschirrspüler verbraucht in der Regel weniger Energie und Wasser als beim Handspülen, sofern der Geschirrspüler gemäß den Anleitungen verwendet wird.

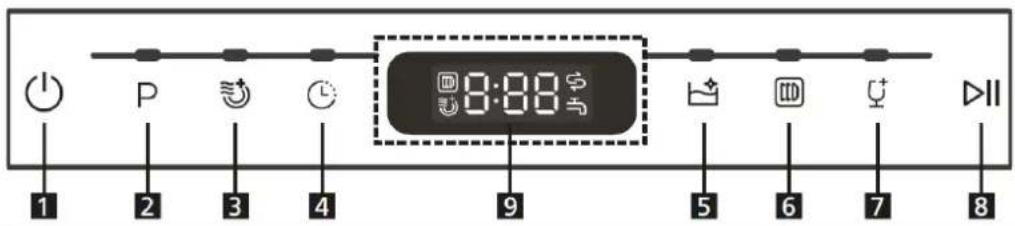

Bedienblende

1 2 3 4 5 6 7 8 9 10 P O O O O

1 Ein/Aus: Taste zum Ein-/Ausschalten der Stromversorgung ca. 3 Sek. gedrückt halten.
2 Programmwahl: Taste zur Auswahl der Spülprogramme [ECO - 1 Std. - Schnell].
3 Extra Dry: Taste zur Aktivierung / Deaktivierung der Funktion [Extra Dry]. Beachten Sie, dass die Funktion Programmabhängig ist!
4 Vorwahl: Taste zur Wahl der Startverzögerung von 1-24 Stunden. Drücken Sie die Start/Pause

Taste und das Gerät startet nach Ablauf der ausgewählten Zeitvorwahl automatisch.

5 Selbstreinigung: Taste zur Auswahl des Programms [Selbstreinigung].
6 Anti-Bac.: Taste zur Aktivierung / Deaktivierung der Funktion [Anti-Bac.] ca. 3 Sek. gedrückt halten.
7 ⬤ Programm: Taste zur Auswahl des Spülprogramms [Glas].

8 Start/Pause: Taste zum Starten/Unterbrechen des gewählten bzw. laufenden Spülprogramms.

9 Display: über das Display werden der Salzverbrauch (Wasserhärte) und die Startverzögerung angewählt. Die Startverzögerung (bei Aktivierung), die Programm-Restlaufzeit und ggf. Fehlercodes werden angezeigt.

Kontrollleuchte: leuchtet auf, wenn Spülmaschinensalz nachgefüllt werden muss.

Kontrollleuchte: leuchtet auf, wenn die Wasserversorgung geschlossen ist oder der Wassertank nicht ausreichend gefüllt ist.

Starten eines Programms

• Die Wasserversorgung muss bis zum Höchstdruck geöffnet ODER der Wassertank ausreichend gefüllt sein.
• Beladen Sie den Geschirrspülmaschinenkorb.
• Füllen Sie Reinigungsmittel ein.
  • Schalten Sie das Gerät ein.
• Stellen Sie die erforderlichen Programmbedingungen ein.
• Starten Sie das Spülprogramm.

Innenbeleuchtung

Die Innenbeleuchtung schaltet sich automatisch ein:

• durch Öffnen der Gerätetür im eingeschalteten oder im Bereitschafts- Modus,
• durch Tastenbetätigung während des Spülgangs.

Etwa nach 5 Minuten bei geöffneter Tür oder nach dem letzten Tastendruck schaltet sich die Innenbeleuchtung aus.

Programmänderung

ACHTUNG:

Eine Programmänderung sollte nur kurze Zeit nach Programmstart vorgenommen werden. Reinigungsmittel hat sich möglicherweise bereits aufgelöst und Spülwasser wurde abgelassen.

• Drücken Sie zunächst die Start/Pause Taste, um das laufende Spülprogramm anzuhalten.
• Halten Sie die Programmwahltaste für mehr als 3 Sek. gedrückt; das Programm wird gelöscht.
• Wählen Sie ein neues Programm und starten Sie den Neubetrieb.

Geschirrteile vergessen einzuräumen?

WARNING:

Öffnen Sie die Tür während des Programmablaufs nur sehr vorsichtig. Es besteht die Gefahr, dass heißes Wasser aus dem Gerät spritzt.

Geschirrteile können solange sich das Reinigungsmittel nicht aufgelöst und Spülwasser abgelassen wurde, nachgeräumt werden.

• Drücken Sie die Start/Pause Taste, um den Betrieb anzuhalten.
• Sobald die Sprüharme angehalten haben, können Sie die Gerätetür vollständig öffnen.
• Stellen Sie vergessene Geschirrteile ein.
• Drücken Sie die Start/Pause Taste, nach etwa 10 Sek. wird der Betrieb fortgesetzt.

Programmende

ACHTUNG:

Lassen Sie das Gerät nach Programmende noch etwas abkühlen, bevor Sie die Gerätetür öffnen. Damit vermeiden Sie, dass Dampf austritt.

Am Ende des Spülgangs ertönen mehrere Signaltöne; danach geht das Gerät in den Standby-Modus über.

Erfolgt innerhalb von 15 Minuten keine Bedienung, schaltet sich das Gerät automatisch ab – Energie-sparend!

Abschalten

• Schalten Sie das Gerät ab.
- Schließen Sie ggf. die Wasserversorgung!
- Geschirr nach dem Abkühlen entnehmen (siehe „Entladen der Geschirrspülmaschine“).
- Lassen Sie die Gerätetür bis zum nächsten Spülgang leicht geöffnet, um Geruchsbildung zu vermeiden.
- Trennen Sie das Gerät von der Stromversorgung, wenn es für einen längeren Zeitraum nicht benutzt wird.

Entladen der Geschirrspülmaschine

ACHTUNG:

Lassen Sie das Geschirr etwa 15 Minuten abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.

i HINWEIS:

Nach Programmende können sich noch Wassertropfen im Geräteinneren befinden.

Öffnen Sie die Gerätetür und ziehen Sie den zu entleerenden Korb heraus.

Energiespartipps

- Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.

• Spülen Sie das Geschirr nicht vorab unter fließendem Wasser.
  ■ Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
• Führen Sie keinen Vorspülgang (Modellabhängig) durch, falls nicht zwingend erforderlich.

Reinigung und Pflege

! WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

i HINWEIS:

Verschmutzte Filter und verstopfte Sprüharme beeinträchtigen das Spülergebnis. Prüfen Sie die Filter und die Sprüharme regelmäßig und reinigen Sie diese, falls nötig.

Filtersystem

Das Filtersystem verhindert, dass größere Mengen an Speiseresten oder Fremdkörpern in das Spülsystem gelangen.

1 Feinfilter: filtert Schmutz und Lebensmittelreste im Sumpfbereich und verhindert, dass sich diese Verschmutzungen während des Spülzyklus wieder auf den Geschirrteilen absetzen.
2 Hauptfilter: aufgefangene Lebensmittel- und Schmutzpartikel werden von einem Spezialstrahl auf dem Sprüharm pulverisiert und über den Wasserablauf ausgespült.

Reinigung des Filtersystems

ACHTUNG:

• Der Geschirrspüler darf niemals ohne Filter betrieben werden.
• Ein unsachgemäßes Einsetzen der Filter kann die Leistung beeinträchtigen und das Gerät beschädigen.
• Klopfen Sie die Filter zur Reinigung nicht aus, um mögliche Verformungen der Filter zu vermeiden.

i HINWEIS:

Kontrollieren Sie nach jedem Spülen die Filter auf Rückstände.

• Drehen Sie das Filtersystem gegen den Uhrzeigersinn und nehmen Sie es nach oben heraus.
• Lösen Sie den Feinfilter aus dem Hauptfilter.
• Entfernen Sie Lebensmittelreste und reinigen Sie die Filter unter fließendem Wasser. Verwenden Sie ggf. eine weiche Reinigungsbürste.
• Setzen Sie das Filtersystem in umgekehrter Reihenfolge wieder ein.

Reinigung des unteren Sprüharms

Kalk und Verunreinigungen aus dem Spülwasser können Düsen und Lagerungen des Sprüharms blockieren. Kontrollieren Sie die Austrittsdüsen des Sprüharms regelmäßig auf Verstopfungen.

• Nehmen Sie den Sprüharm nach oben ab.
• Reinigen Sie den Sprüharm unter fließendem Wasser; verwenden Sie ggf. eine weiche Reinigungsbürste für die Düsen.
• Setzen Sie den Sprüharm wieder ein, bis er hörbar einrasten.

Pflege des Geschirrspülers

ACHTUNG:

Verwenden Sie zum Reinigen der Türverkleidung keine Sprühreiniger, da diese die Türverriegelung und elektrische Bauteile beschädigen können.

• Reinigen Sie die Geräteaußenflächen sowie die Gummidichtung der Tür sorgfältig mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich mildes Reinigungsmittel.
• Zum Entfernen von Flecken im Geräteinneren ein mit etwas Essig angefeuchtetes Tuch oder ein spezielles Reinigungsmittel für Geschirrspüler verwenden. Wenn notwendig, Reinigungsmittel einfüllen und Gerät ohne Geschirr im Programm mit höchster Spültemperatur starten.
• Empfehlung: lassen Sie das Gerät regelmäßig ohne Beladung im Programm [Selbstreinigung] durchlaufen.
• Trocknen Sie die Geräteaußenflächen gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Gefrierschutz

Sollte das Gerät außer Betrieb und Temperaturen unter null ausgesetzt sein, beachten Sie folgende Maßnahmen:

• Trennen Sie das Gerät vom Stromnetz.
- Schließen Sie die Wasserversorgung und nehmen Sie den Zulaufschlauch vom Wasserventil.
- Lassen Sie das Wasser aus dem Zulaufschlauch und aus dem Wasserventil ab.
- Schließen Sie den Zulaufschlauch wieder an das Wasserventil an.
- Nehmen Sie den Deckel des Salzbehälters ab und das Filtersystem heraus. Entfernen Sie das verbliebene Wasser im Sumpf mit einem saugfähigen Schwamm.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung Mögliche Ursache / Maßnahme
Gerät startet nicht	Überprüfen Sie die Stromversorgung. Ist das Gerät eingeschaltet?Ist ein Programm gewählt? Ist die Wasserversorgung korrekt angeschlossen, die Wasserzufuhr geöffnet?
Wasser wird nicht abgepumpt	Überprüfen Sie den Ablaufschlauch.Sind die Filter oder der Küchenablauf blockiert?
Geräusche	Achten Sie darauf, dass alle Geschirrteile im Geschirrspüler gesichert sind. Platzieren Sie die Teile so, dass die Sprüharme frei drehen können.

Störung Mögliche Ursache / Maßnahme
Schaumbildung	Verwenden Sie ausschließlich spezielles Geschirrspüler-Reinigungsmittel, um Schaumbildung zu vermeiden. Sollte dies eintreten, öffnen Sie die Gerätetür und lassen Sie den Schaum entweichen. Geben Sie etwas kaltes Wasser in die Wanne. Starten Sie einen Spülgang, um das Wasser abzulassen.
Teller, sonstiges Flachgeschirr nicht sauber	Wählen Sie ein stärkeres Programm.Achten Sie darauf, dass die Funktion der Sprüharme nicht durch große Geschirrteile blockiert wird.
Flecken und Filmbildung	Extrem hartes Wassergeringe EinlasstemperaturÜberladung des Gerätes, inkorrekte Beladungaltes oder feuchtes ReinigungsmittelInkorrekte Reinigungsmitteldosierung
Fleckenbildung Glaswaren	Verwenden Sie bei weichem Wasser weniger Reinigungsmittel und wählen Sie den kürzesten Spülgang zur Reinigung und Spülung der Glaswaren.
Schwarze, graue Flecken	Die Geschirrteile standen mit Aluminiumteilen in Berührung. Verwenden Sie ein mildes Scheuermittel zur Beseitigung dieser Flecken.
Flecken auf Innenwanne	Verwenden Sie ausschließlich Reinigungsmittel ohne Farbstoffe.
Weißer Film im Geräteinneren	Mineralien in hartem Wasser: Verwenden Sie einen feuchten Schwamm mit Geschirrspüler-Reinigungsmittel. Tragen Sie dabei Gummihandschuhe.
Unbefriedigendes Trocknungsergebnis	Inkorrekte BeladungGeschirr wird zu früh entnommenFalsche ProgrammwahlVerwendung von Besteck mit schlechter Beschichtung.

Fehlercodes

Bei einigen Fehlfunktionen zeigt das Display die folgenden Fehlercodes an, um Sie zu warnen:

Code	Bedeutung / Mögliche Ursache
E1	Wasserzulaufstörung! Wasserhahn nicht geöffnet, Zulauf blockiert oder Wasserdruck zu gering.
E3	Fehlfunktion des Heizelements.
E4	Überlauf / Wasserleckage!
Ed	Kommunikationsfehler / Displayfehlfunktion!

△ ACHTUNG:

• Bei Wasseraustritt vor dem Verständigen des Kundenservices den Haupthahn schließen!
• Wenn sich aufgrund einer Überfüllung oder eine kleinen Undichtigkeit Wasser im Gehäuseunterteil befinden sollte, dieses Wasser vor dem erneuten Starten des Gerätes entfernen.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice“).

Technische Daten

Elektrischer Anschluss / Wasseranschluss......

Anschlussspannung: 220-240 V\~ / 50 Hz

Leistungsaufnahme: 730 – 860 W

Wasserdruck: 0.04 – 1 Mpa

Abmessung H x B x T / Gewicht......

Geräteabmessung: 43.5 x 42.0 x 43.5 cm

Nettogewicht: ......ca. 13.5 kg

Zubehör erhältlich......

Zulaufschlauch-Sicherheitssystem..Art.-Nr. 8900 410

Für weitere Informationen zum Produkt scannen Sie den QR-Code auf dem beiliegenden Energielabel und/oder besuchen Sie die offizielle Website der

Produktdatenbank: https://eprel.ec.europa.eu

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät TSG 7402.1 in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU

EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und

Verordnung zur Energieverbrauchskennzeichnung 2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.
2. Gegenüber Erstabnehmer gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Liefer-schein oder gleichwertiger Unterlagen nachzu-weisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die An-fahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.
3. Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der

gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.

1. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind.

Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.

1. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

Die Bevorratung der Ersatzteile für die Reparatur innerhalb der EU, erfolgt gemäß den gesetzlichen Vorgaben.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

⚠️ WARNING:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Inleiding

Afmetingen H x B x H / Gewicht

Afmetingen apparaat: 43,5 x 42,0 x 43,5 cm

Nettogewicht: ......ca. 13,5 kg

Beschikbare accessoires....
