Eurolight Moving Head MH710 - Éclairage BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Type : Moving Head, Puissance : 70W, Source lumineuse : LED, Angle de faisceau : 15-25°, Modes de contrôle : DMX, Auto, Musique
Utilisation	Idéal pour les spectacles, concerts, événements en direct et installations permanentes.
Maintenance et réparation	Nettoyage régulier des lentilles, vérification des connexions électriques, remplacement des LED si nécessaire.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les spécifications électriques.
Informations générales	Dimensions : 300 x 200 x 200 mm, Poids : 3 kg, Garantie : 2 ans.

FOIRE AUX QUESTIONS - Eurolight Moving Head MH710 BEHRINGER

Comment puis-je régler l'angle de rotation du BEHRINGER Eurolight MH710 ?

Utilisez le panneau de contrôle situé sur le boîtier pour ajuster les paramètres de rotation et d'inclinaison selon vos besoins.

Que faire si le Moving Head ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment réinitialiser le BEHRINGER Eurolight MH710 ?

Pour réinitialiser l'appareil, éteignez-le puis rallumez-le tout en maintenant le bouton de réinitialisation enfoncé jusqu'à ce que les lumières clignotent.

Est-il possible de contrôler le MH710 via DMX ?

Oui, le BEHRINGER Eurolight MH710 est compatible avec DMX. Assurez-vous de configurer correctement l'adresse DMX sur l'appareil.

Que faire si le faisceau lumineux est faible ?

Vérifiez si la lentille est propre et sans poussière. Si le problème persiste, remplacez la lampe si nécessaire.

Comment mettre à jour le firmware du MH710 ?

Visitez le site officiel de BEHRINGER pour télécharger la dernière version du firmware et suivez les instructions pour la mise à jour.

Quels types de câbles sont nécessaires pour connecter le MH710 ?

Vous aurez besoin de câbles DMX pour le contrôle et de câbles d'alimentation compatibles avec le secteur.

Le MH710 est-il adapté pour une utilisation en extérieur ?

Non, le BEHRINGER Eurolight MH710 n'est pas conçu pour une utilisation en extérieur. Évitez l'exposition à l'humidité et aux intempéries.

MODE D'EMPLOI Eurolight Moving Head MH710 BEHRINGER

Consignes de sécurité

CAUTION RISK OF ELECTRIC SHOCK

DO NOT OPEN ATTENTION

ATTENTION IQUE D'ÉLECTROCUTIO

NE PAS OUVER!

Les points repérés par ce

symbole portent u

tension électrique

sumisante pour construer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la

présence d'une tension

dangereuse et non isolée à

l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les

consignes d'utilisation

et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque

de choc électrique,

ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques

de feu et de choc

électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention

Ces consignes de

sécurité et d'entretien

sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les

consignes d'utilisation.

1. N'utilisez jamais l'appareil à

proximité d'un liquide.

1. Nettoyez l'appareil avec un

chiffon sec.

1. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

2. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

3. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux

contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

1. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.

2. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

12. Utilisez

exclusivement des

chariots, des

diables,

des presentoirs,

des pieds et des

surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.

2. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.

4. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

17. Mise au rebut

appropriée de ce

produit: Ce symbole

indique qu'en accord

avec la directive DEEE

(2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers.

Ce produit doit être déposé dans un point de collecte agréé pour le

recyclage des déchets d'équipements électriques et électroniques (EEE).

Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps,

votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles.

Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

2. Ne placez jamais d'objets enflammés, tels que des bougi allumées, sur l'appareil.

3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Wichtige

Sicherheitshinweise

CAUTION

NISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

A

Consignes de sécurité supplémentaires

1. À l'ouverture de la boite, sortez tous les accessoires et placez l'appareil sur une table pour l'inspecteur. Vérifiez d'abord que tous les accessoires sont bien présents, puis assurez-vous que l'appareil n'est pas endommagé. S'il a subi le moindre dommage, contactez votre fournisseur au plus vite.

2. Alimentation : Assurez-vous que l'alimentation secteur locale est compatible avec les caractéristiques de la tension nominale de l'appareil.

3. Cet appareil n'a pas été conçu pour une utilisation en extérieur. Il doit être conservé dans un environnement sec et éloigné de toute source d'humidité, de chaleur excessive ou de la poussière. Evitez tout contact avec l'eau ou autre liquide pour réduire les risques d'électrocution et d'incendie.

4. N'installez pas l'appareil sur ou à proximité de matériaux combustibles.

5. Le personnel en charge d'installer, d'utiliser et d'entretenir l'appareil doit être un personnel professionnel licencié et autorisé

6. Si l'appareil est dysfonctionnel, cessez de l'utiliser immédiatement. Ne tentez pas de réparer l'appareil et contactez le centre d'assistance technique autorisé le plus proche. Si des pièces sont endommagées, utilisez uniquement des pièces de remplacement similaires.

7. N'entrez jamais en contact avec des fils électriques durant l'utilisation pour éviter tout risque d'électrocution.

8. Utilisez l'appareil dans un environnement de fonctionnement dont la température se situe entre 20°C et 40°C.

9. Lors d'un fonctionnement normal, le boitier peut atteindre une température de de 80°C ; ne le touchez pas.

10. L'appareil doit être utilisé uniquement avec un système électrique relié à la terre et le câble de terre doit être connecté à la terre du système d'alimentation. Le symbole de masse/terre de l'appareil doit être connecté à la structure des unités d'éclairage.

11. N'utilisez pas l'appareil si l'isolation du câble d'alimentation est défectueuse ; le câble d'alimentation ne doit pas chevaucher les autres câbles de votre système.

12. Lorsque vous n'utilisez pas l'appareil ou lors de l'entretien, déconnectez-le de l'alimentation.

13. Aucun composant de l'appareil n'est réparable par l'utilisateur. Avant d'utiliser l'appareil, assurez-vous qu'il est fixé correctement et que toutes les vis et raccords sont bien en place. Si le boitier est ouvert au mal fixé, n'utilisez pas l'appareil.

14. Des contrôles réguliers doivent être effectués par un personnel qualifié afin de s'assurer que le système est stable et correctement maintenu.

15. Assurez-vous que la zone située en-dessous de l'endroit où le système est suspendu n'est jamais occupée par le public. Ne suspendez pas l'appareil au-dessus d'une zone à laquelle le public peut accéder.

Sécurité secondaire

Tout dispositif d'éclairage installé dans les théâtres, studios ou autres lieux de travail ou de divertissement doit être équipé, en plus du système de suspension principal, d'une sécurité secondaire indépendante, adaptée et correctement fixée. Le système de sécurité supplémentaire doit être tel que l'apparell ne pulisse pas chuter ou basculer dans le cas où le système de fixation principal serait défaillant.

Entretien et nettoyage de l'appareil

Merci de préter attention aux point suivants lorsque vous utilisez ou inspectez l'appareil:

- Tous les composants et vis doivent être correctement serrés et non rouillé ni endommagé

- Le boitier extérieur, les lentilles, les pièces de fixation et l'endroit de l'installation (par exemple le plafond, les barres de suspension, etc.) ne doivent pas être déformés

- Le cordon d'alimentation ne doit pas être endommagé L'appareil doit être installé et utilisé uniquement par des techniciens professionnels qualifiés et doit être protégé contre les risques de sécurité potentiels.

AVERTISSEMENT: Déconnectez le cordon d'alimentation avant d'effectuer toute maintenance !

Avant d'effectuer toute manipulation sur l'appareil, assurez-vous qu'il soit bien déconnecté de la source d'alimentation. Il est très important d'entretenir et de nettoyer correctement l'appareil. Cela permet non seulement de conserver une luminosité maximale mais également de prolonger sa durée de vie. Utilisez des produits nettoyant pour verre professionnels et des chiffons doux. Vous ne devez en aucun cas utiliser de l'alcool ou des solvants chimiques. L'intérieur de l'appareil et le ventilateur doivent être nettoyés au moins une fois par trimestre avec un aspirateur.

Item No.	Function	Description
Button:	1 MENU	Permet d'afficher le menu principal et de basculer entre les différents éléments du menu. Permet également de fermer un sous-menu sans sauvegarder
	2 DOWN	Permet de diminuer la valeur affichée d'une unité / Fonction de navigation
	3 UP	Permet d'augmenter la valeur affichée d'une unité / Fonction de navigation
	4 ENTER	Permet d'afficher les réglages de la fonction sélectionnée / Confirmer et sauvegarder
LEDs:	5 DMX Clignote lorsqu'en mode DVM
	6 SLAVE Clignote lorsqu'en mode SLAVE
	7 MASTER Clignote lorsqu'en mode MASTER
	8 SOUND	Clignote lorsqu'en mode Sound active

Fonctions d'affichage:

Appuyez sur le bouton MENU pour accéder aux options du menu ; appuyez à nouveau sur MENU pour basculer entre les options du menu. Appuyez sur le bouton ENTER pour accéder à la fonction souhaitée ; l'afficheur clignote. Utilisez alors les boutons UP/DOWN pour sélectionner le paramètre souhaité. Appuyez sur ENTER pour sauvegarder et confirmer ou sur MENU pour revenir en arrière sans sauvegarder.

Les fonctions principales sont les suivantes:

Menu Options and Settings Description
DMXADDRESS	ADDRESS001UP ↑↓ DOWNADDRESS512	Sélection du code d'adressage DMX de 001 à 512
CHANNELMODE	9CHANUP ↑↓ DOWN13 CHAN	Sélection du canal DMX 5/13

Menu Options and Settings Description
SHOW MODE	SHOW 1UP ↓ DOWNSHOW 4	Quatre modes de fonctionnement sont disponibles
SLAVE MODE	MASTER	Activation du mode MAÎTRE (HOST)
	SLAVE1	L'appareil esclave reproduit le fonctionnement de l'appareil maître (HOST)
	SLAVE2	L'appareil esclave reproduit le fonctionnement de l'appareil maître (HOST) en inversant le mouvement PAN
	SLAVE3	L'appareil esclave reproduit le fonctionnement de l'appareil maître (HOST) en inversant le mouvement TILT
	SLAVE4	L'appareil esclave reproduit le fonctionnement de l'appareil maître (HOST) en inversant les mouvements PAN et TILT
	SLAVE5	L'appareil esclave reproduit le fonctionnement de l'appareil maître (HOST) ou modifie les couleurs aléatoirement et/ou inverse les mouvements TILT et/ou PAN
BLACK OUT	NO	Les lumières fonctionnement normalement
	YES	Mode veille (les lumières s'éteignent), mais en mode DMX, continue de fonctionner. Si un signal DMX anormal est reçu, l'appareil passe en mode veille (les lumières s'éteignent)
SOUND STATE	ON	Permet d'activer le mode SOUND CONTROL. Les lumières LED suivent le rythme de la musique
	OFF	Permet de désactiver le mode SOUND CONTROL
SOUND SENSE	0UP ↓ DOWN100	Permet de régler la sensibilité au son du mode SOUND CONTROL, de 0 (peu sensible) à 100 (très sensible)

Display

Menu Options and Settings Description
	RED50	RED255	Equilibre du blanc, réglez les paramètres R, G et B jusqu'à obtenir l'effet souhaité
WHITE BALANCE	GREEN50	GREEN255
	BLUE50	BLUE255
PAN INVERSE	NO	Position horizontale, direction initiale
	YES	Position horizontale, direction opposée
TILT INVERSE	NO	Position verticale, direction initiale
	YES	Position verticale, direction opposée
BACK LIGHT	ON	Active le rétroéclairage
	OFF	Désactive le rétroéclairage
AUTO TEST	TEST...	Test de fonctionnement automatique
TEMP. CHECK	HEAD0°C	HEAD9999°C	Contrôle de la température, l'appareil est désactivé si la température paramétrée est trop élevée
TEMP. PROTECT	ON	Activation du contrôle de la température
	OFF	Désactivation du contrôle de la température

Menu Options and Settings Description
FANSPEED	AUTO RUN	Fonctionnement automatique du ventilateur
	LOCK UP	Désactivation du ventilateur
	FASTEST	Vitesse rapide
	MEDIUM	Vitesse moyenne
	SLOW	Vitesse lente
FIXTURETIME	0	Durée de fonctionnement cumulée
FIRMWAREVERSION	V1.2	Version du programme
RESET		Réinitialisation, affichage par défaut

FR

Display

5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

Contrôle de l'appareil

L'appareil peut être contrôlé de l'une des manières suivantes :

1. Maitre/esclave
2. Contrôle DMX

Contrôle maître/esclave

1. Connectez les unités avec un câble DMX. Remarque : Afin d'éviter les interférences, connectez au maximum 17 appareils simultanément.
2. Le mode maître/esclave est automatiquement activé.
3. Active le mode maître et place tous les autres appareils en mode SLAVE 1/2/3/4/5 (consultez le tableau fonctionnalités d'affichage pour plus de détails sur le mode SLAVE)

Modemaitre (Host) :

Le maître configure également le mode de fonctionnement ou les réglages audio supplémentaires :

Contrôle DMX

Afin d'utiliser un contrôleur DMX pour piloter l'appareil, vous devez d'abord initialiser le code de l'adresse DMX. La plage de code d'adressage s'étend de 1 à 512. L'appareil peut ainsi recevoir des signaux DMX.

1. Appuyez sur le bouton MENU, sélectionnez l'option "DMX Address".
2. Appuyez sur le bouton ENTER. Le code de l'adresse clignote. Utilisez les bouton UP/DOWN pour sélectionner le code d'adressage DMX. Par défaut, le code est "Address 001".
3. Une fois le code sélectionné, appuyez sur le bouton ENTER.

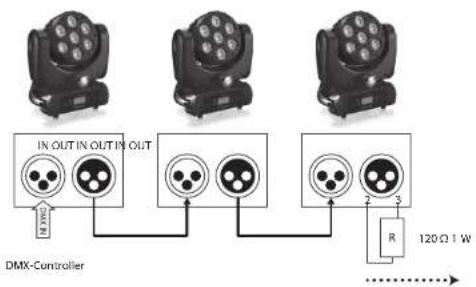

1. Connectez la sortie de la console DMX à l'entrée DMX du premier appareil, puis connectez la sortie DMX du premier appareil à l'entrée DMX du second, et ainsi de suite jusqu'à ce que tous les appareils soient connectés.

Terminal de connexion DMX (connexion en boucle)
Durant l'installation, si la ligne de signal couvre une longue distance ou si l'installation est effectuée dans un environnement bruyant comme une salle de danse, il est recommandé d'utiliser un terminal DMX (connexion en boucle). Cela permet de réduire les interférences électriques sur le signal de contrôle numérique.
Le terminal DMX est un simple connecteur XLR dont les broches 2 et 3 sont reliées à une résistance de 120 Ω. Connectez le terminal à la sortie XLR du dernier appareil. Référez-vous aux schémas suivants:
