INSTRUKCJA OBSŁUGI Eurolight Moving Head MH710 BEHRINGER

Ważne informacje o bezpieczeństwie

Uwaga Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼" TS. Wszystkie inne instalacje lub modyfikacje powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny.

Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi.

Uwaga W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel.

Uwaga W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza достała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napelnionych cieczą przedmiotów takich jak np. wazony lub szkłanki.

Uwaga Prace serwisowe mogą być wykonywane jedynie przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażenia

prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny.

1. Proszę przeczytać poniższe wskazówki.
2. Proszę przechowywać niniejszą instrukcję.
3. Należy przestrzegać wszystkich wskazówek ostrzegawczych.
4. Należy postępować zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno używać w pobliżu wody.

6. Urządzenie można czyścić wyłącznie suchą szmatką.

7. Nie zasłaniać otworów wentylacyjnych. W czasie podłączania urządzenia należy przestrzegać zaleceń producenta.

8. Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).

9. W zadnym wypadku nie należy usuwać zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowo o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowo i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniażdka, proszę zwróci się do elektryka z prośbą o wymienienie gniażda.

10. Kabel sieciowy należy ułożyć tak, aby nie był narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w poblizu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy lub gniazdo

sieciowe w urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.

1. Używać wyłącznie sprzętu dodatkowego i akcesoriów zgodnie z zaleceniami producenta.

1. Używać jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków,

stojaków, statywów, uchwytów i stołów. W przypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

1. W trakcie burzy oraz na czas dłuższego nieużywania urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

2. Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się koniecne, jeśli urządzenie zostało uszkodzone w jakikołwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostaly się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgości, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłoge.

1. Prawidłowa utylizacja produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami

domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych

substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktru przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędę miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

1. Nie instaluj w ograniczonej przestrzeni, takiej jak półka na książki lub podobny zestaw.

2. Nie stawiaj na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.

3. Należy pamiętać o środowiskowych aspektach utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.

4. To urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45 °C.

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieś osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotografii lub oświadczeniu zawartym w niniejszym dokumencie. Specytkacje techniczne, wygląd i inne informacije mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone.

OGRANICZONA GWARANCJA

łby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty.

Dodatkowe instrukcje dotyczące bezpieczeństwa

1. Otvierając opakowanie, wyjmij wszystkie akcesoria i umieść urządzenie na stole w celu sprawdzenia. Najpierw sprawdź, czy akcesoria są kompletne, a następnie dokładnie sprawdź urządzenie pod kątem uszkodzeń. W przypadku jakichkolwiek uszkodzeń należy jak najszybciej skantaktować się ze sprzedawcą.

2. Zasilanie prądem zmiennym: Sprawdź, czy lokalne źródło zasilania jest zgodne z wymaganiami dotyczącymi napięcia znamionowego urządzenia.

3. Urządzenie nadaje się tylko do pracy w pomieszczeniach. Powinien być przechowywany w suchym miejscu, z dala od wilgoci, przegrzania lub kurzu. Nie dopuszczaj do kontaktu urządzenia z wodą, wilgocią lub innymi płynami, aby zapobiec lub zmniejszyć ryzyko porażenia prądem elektrycznym lub pożaru.

4. Nie należy instalować urządzenia bezpośrednio na lub w pobliżu palnych powierzchni lub materiałów.

5. Personel, który instaluje, obsługuje i konserwuje urządzenie, musi posiadać profesjonalną licencję i upoważnienie do tego.

6. Jeśli wydaje się, że urządzenie działa nieprawidłowo, natychmiast przestań go używać. Nie prótuj naprawłać urządzenia, ale skontaktuj się z najblizzym autoryzowanym centrum pomocy technicznej. Jeśli części są uszkodzone, zawsze używaj identycznych autoryzowanych części zamiennych.

7. Nie dotykaj żadnych przewodów elektrycznych w trakcie pracy, aby uniknąć ryzyka porażenia prądem.

8. Upewnij się, że urządzenie jest używane w środowisku pracy o temperaturze nieprzekraczającej 40°C lub niższej - 20°C.

9. Podczas normalnej eksploatacji najwyższa temperatura obudowy urządzenia może dochodzić do 80°C, prosimy nie dotykać.

10. Urządzenie powinno być używane tylko w uziemionym systemie zasilania, a przewód uziemiający musi być połączony z przewodem uziemiającym systemu zasilania. Znak uziemienia urządzenia należy podłączyć do uchwytów instalacyjnych.

11. Nie używaj urządzenia, jeśli izolacja przewodu zasilającego jest uszkodzona, a także nie prowadź przewodu zasilającego, aby zachodził na inne przewody w systemie.

12. Gdy urządzenie nie jest używane lub podczas czyszczenia, odlącz przewód zasilający od urządzenia.

13. Wewnątrz urządzenia nie ma zadnych elementów, które mogą być naprawiane przez użytkownika. Przed uruchomieniem urządzenia należy upewnić się, że urządzenie jest zabezpieczone oraz że wszystkie śruby montażowe i mocowania są zamocowane. Jeśli zewnętrzna obudowa urządzenia jest otwarta lub lużina, nie wolno używać urządzenia.

14. Regulame kontrole muszą być przeprowadzane przez wykwalifikowany personel aby upewnić się, że system pozostaje w bezpiecznym i stan stabilny.

15. Upewnij się, że w miejscu zawieszenia produktu obszar pod nim jest wolny od ruchu ludzi. Nie zawieszaj produktu w miejscach, do których mogą wejsc lub z których korzystać mogą osoby postronne.

Dodatkowe zabezpieczenia

Wszystkie jednostki oświetleniowe zainstalowane w teatrach, studiak lub innych miejscach pracy i rozrywki, oprócz głównych nośnych elementów zawieszienia, powimny być wyposażone w niezależne, odpowiednio dobrane i bezpiecznie zamocowane dodatkowe zabezpieczenia. Dodatkowe urządzenie zabezpieczające musi być zamontowane w takli sposób, aby jednostka oświetleniowa została złapana przez urządzenie zabezpieczające bez żadnego opadania i kolysania w przypadku awarii głównego zawieszienia.

Pielęgnacja i czyszczenie produktu

Podczas używania i kontroli tego produktu należy zwrócić uwagę na następujące punkty:

- Wszystkie śruby i elementy zainstalowanego produktu muszą być mocno dokręcone i nie mogą być zardzewiałe ani uszkodzone

- Obudowa zewnętrzna, sorczewka, elementy mocujące i miejsce instalacji (takie jak sufit, wieszak, kratownica itp.) Nie mogą ulec deformacji

- Kabel zasilający nie może być uszkodzony

Instalacja i użytkowanie produktu muszą być wykonywane przez przeszkolonych profesjonalnych techników i muszą być chronione przed potencjalnymi zagrożeniami.

OSTRZEŻENIE: Przed przystąpieniem do konservacji produktu odlącz przewód zasilający!

Przed odlączeniem urządzenia lub rozpoczeciem prac. komerwartycyjnych należy upewnic się, że urządzenie jest odlączone. Bardzo ważne jest, aby utzrywnymą urządzenie w czystości i czystości. Utzrywnymowanie go w czystości nie tylko utrzymuje moc wyjściowa na maksymalnej jasnięś, ale także przedłuża jego żywnotść. Użyty wysokiej jakości profesjonalnego środka do czyszczenia szkła i wyczyści miękką szmatką. W zadnym wypadku nie wolno używać alkoholuń ani rozpuszczalników chemicznych. Wnetrze urządzenia oraz wentylator należy czyścić co najmniej raz na kwartał za pomocą odkuracza.

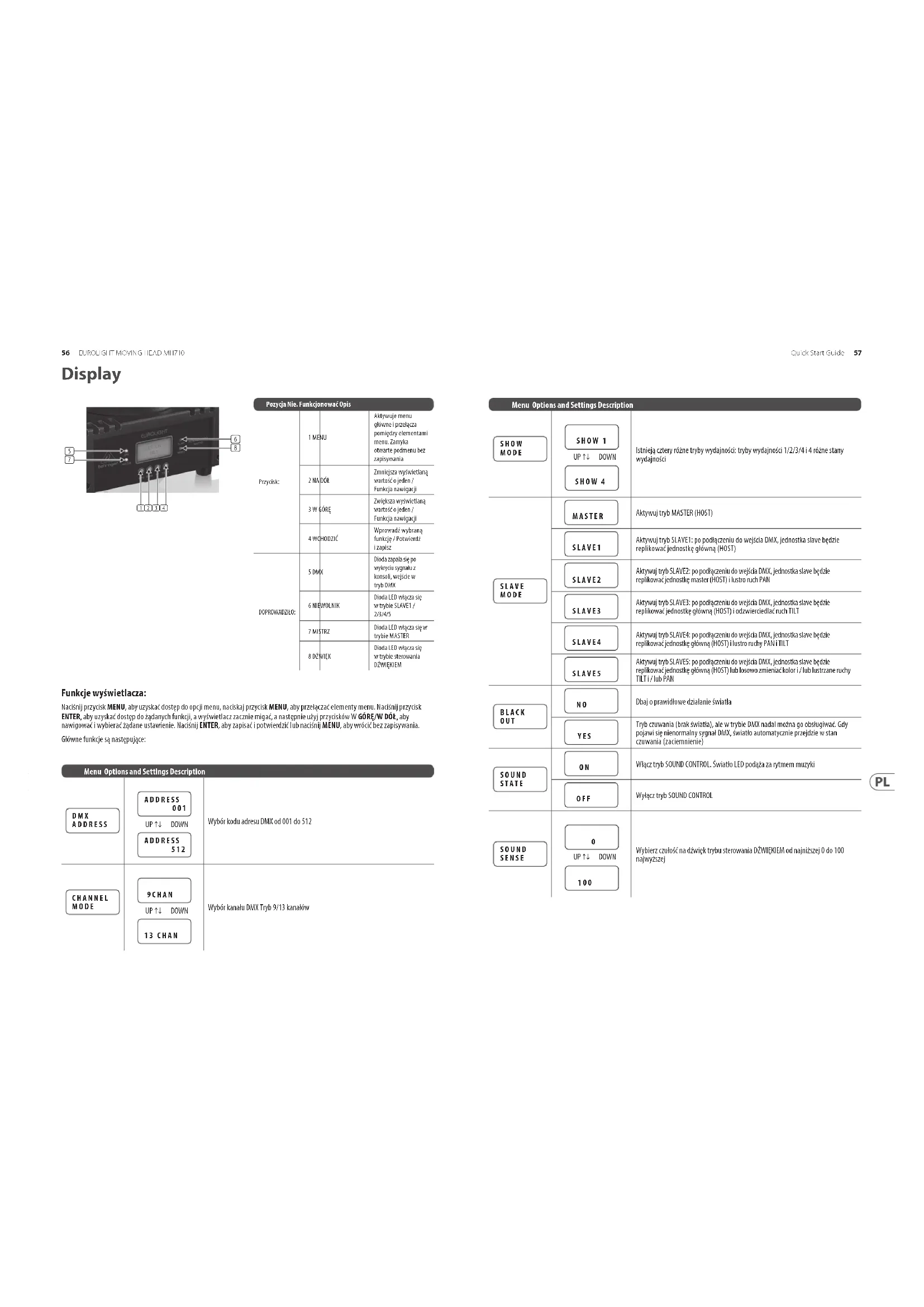

24 25 Quick Start Guide EUROLIGHT MCMNG HEAD MI 710.

Display

5 6 7 8 9 10 11 12 13 14

Posycja Nie. Funkcjonować Opis
Przyżsk:	1 MENU	Aktyvoruje menuNONE i przetȩczapomiedźny elementami menu. Zamyka otwarte podmeniu bez zaprywania
	2 NA DOŁ	Zoniejeća wysywielettanąwartość o jocen /Funkcja navigacji
	3 W CORE	Zoviejsza wysywielettanąwartość o jocen /Funkcja navigacji
	4 WGHOZIC	Vlprorwadz vysbranąfunkcie / Potrivierdz i capisz
DOPROWAŻKÓ:	5 DMK	Dioda capala sąg powytycno zygnału zkonsali, węjciew tryb DMK
	6 NIEWOLNIK	Dioda LED ołącza sągw trybie SLAVE1 /2/3/4/S
	7 MISTRZ	Dioda LED ołącza sągw trybie MASTER
	8 DZVIĘK	Dioda LED ołącza sągw trybie sterowaniaDZWIĘKHA

Funkcje wyświetlacza:

Naciśnji przyczisk MENU, aby uzyskać dostęp do opcji meenu, nackską przyczisk MENU, aby przelącać elementy menu. Naciśnji przyczisk ENTER, aby uzyskać dostęp do żądanych funkcji, a wyświetlacz zacznie miqać, a następnie użyj przycisków W GÓRE/W DÓŁ, aby nawigować i wybierać żądane ustawienie. Naciśnji ENTER, aby zapisać i potwierdzićć lub naciśnji MENU, aby wrócić bez zapisywania. Główne funkcje są następujące:

Menu Options and Settings Description
DMXADDRESS	ADDRESS001UP 1↓ DOWNADDRESS512	Wybór kodu adresu DMX oel 001 do 512
CHANNELMODE	9CHANUP 1↓ DOWN13 CHAN	Wybir kanalu DMIX Tryb 9/13 kanalów

Menu Options and Settings Description
SHOW MODE	SHOW 1UP ↑ ↓ DOWNSHOW 4	Istnieją cztery różne tryby wydajności: tryby wydajności 1/2/3/4 i 4 różne stany wydajności
SLAVE MODE	MASTER	Aktywuj tryb MASTER (HOST)
	SLAVE1	Aktywuj tryb SLAVE1: po podłączeniu do wejścia DMX, jednostka slave będzie replikować jednostkę główną (HOST)
	SLAVE2	Aktywuj tryb SLAVE2: po podłączeniu do wejścia DMX, jednostka slave będzie replikować jednostkę master (HOST) i lustro ruch PAN
	SLAVE3	Aktywuj tryb SLAVE3: po podłączeniu do wejścia DMX, jednostka slave będzie replikować jednostkę główną (HOST) i odzwierciediać ruch TILT
	SLAVE4	Aktywuj tryb SLAVE4: po podłączeniu do wejścia DMX, jednostka slave będzie replikować jednostkę główną (HOST) i lustro ruchy PAN i TILT
	SLAVES	Aktywuj tryb SLAVES: po podłączeniu do wejścia DMX, jednostka slave będzie replikować jednostkę główną (HOST) lub losowo zmieniać kolor i / lub lustrzane ruchy TILT i / lub PAN
BLACK OUT	NO	Dbaj o prawidkowe działanie światła
	YES	Tryb czuwania (brak światła), ale w trybie DMX nadał można go obshugiwać. Gdy pojawi się nlenormalny sygnał DMX, światło automatycznie przejdzie w stan czuwania (zaciemnienie)
SOUND STATE	ON	Włącz tryb SOUND CONTROL. Światło LED podąża za rytnem muzyki
	OFF	Wylącz tryb SOUND CONTROL
SOUND SENSE	0UP ↑ ↓ DOWN100	Wybierz czułość na dźwięk trybu sterowania DŻWIĘKIEM od najniższej 0 do 100 najwyższej

Display

Menu Options and Settings Description
	RED50	RED255	Balans bleli, dostosuń R, G18, aby uzyskać najlepszy efekt
	GREEN50	GREEN255
	BLUE50	BLUE255
PAN INVERSE	NO	Pozycja pozioma, kierunek początkowy
	YES	Pozycja pozioma, porycja odwrotna
TILT INVERSE	NO	Pozycja pionowa, kierunek początkowy
	YES	Pozycja pionowa, porycja odwrotna
BACK LIGHT	ON	Włącza się podświetlenie
	OFF	Podświetlenie wyłącza się
AUTO TEST	TEST...	Zautomatyzowany test działania
TEMP. CHECK	HEAD0°C	HEAD9999°C	Kontrola temperatury monitoruje temperaturę i automatycznie wyłącza słatała, gdy monitorowana temperatura jest zbyt wysoka
TEMP. PROTECT	ON	Włącza się monitorowanie temperatury
	OFF	Monitorowanie temperatury wyłącza się

Menu Options and Settings Description
FANSPEED		AUTO RUNAutomatyczna praca wentylatora
		LOCK UPWentylator przestaje działać
		FASTESTSzybka obsługa
		MEDIUMPraca ze średnią prędkością
		SLOWPuwalna praca
FIXTURETIME		0Wydłuże czas użytkowania lampy od 0
FIRMWAREVERSION		V1.2Numer wersji to V1.2
RESET		Automatyczny reset, model z wyświetliaczem

Sterowanie urządzeniem

Urządzeniem można sterować w następujący sposób:

1. Master / slave

2. Sterowanie DMX

Sterowanie Master / Slave

1. Podłącz urządzenie (a) kablem DMX. Uwaga: aby zapobiec zakłóceniom, podłączaj za jednym razem mniej niż 17 jednostek.
2. Tryb Master / Slave zostanie aktywowany automatycznie.
3. Okresił tryb hosta i ustaw inne jednostki na SLAVE1 / 2/3/4/5, a wszystkie urządzenia podrzędne będą podzązać (szczegóły dotyczące trybu SLAVE znajdują się w tabeli Funkcje wyświetlacja)

Tryb Master (Host):

Gospodarz wybiera również tryb wydajności lub dodatkowe sterowanie dźwiękiem:

Sterowanie DMX

Aby użyć kontrolera DMX do sterowania światłami, najpierw ustaw kod adresu DMX (zakres kodu adresu wynosi od 1-512) tak, aby światła mogły odbierać sygnał DMX.

1. Naciśnij przycisk MENU i wybierz opcję menu „Adres DMX”.
2. Naciśnij przycisk ENTER, aby wejść. Używając UP/DOWN, aby wybrać kod adresu DMX, wartość fabryczna to „Adres 001”.
3. Po ustawieniu kodu adresu przytrzymaj klawisz ENTER, aby zapisac.

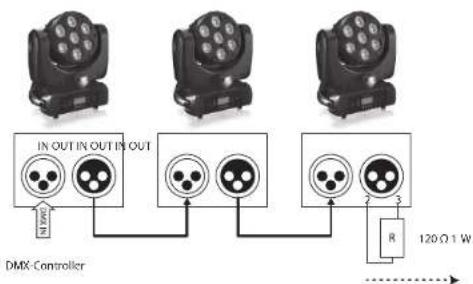

1. Podłącz port wyjściowy kontrolera do portu wejściowego DMX pierwszego urządzenia, a port wyjściowy DMX do portu wejściowego DMX drugiego urządzenia itd., Az do podłączenia wszystkich urządzeń podrzędnych.

Urządzenie końcowe połączenia DMX (połączenie pętlowe)

Podczas instalacji, jeśli linia sygnałowa jest ułożona na dużą odległość lub w hałaśливym otoczeniu, takim jak sala taneczna, zaleca się użyćie terminala DMX (polączenie pętlowe). Może to zredukować wszelkie zakłócenia cyfrowiego sygnału sterującego przez szumi elektryczny.
Terminator DMX składa się z prostego złącza XLR z pinami 2 i 3 podłączonymi do rezystora 120 Ω. Proszę włożyć terminal do portu wyjściowego XLR ostatniego urządzenia. Zobacz peniższy obrazek:

120Ω 2 1 3 P1N 3 P1N2

Shield DMX + DMX -

DMX Channel Mode

DMX Channel (9CH)

Channel Function Value Description
1	Horizontal position	000	-	255	Horizontal position 0° to 630° (pan)
2	Vertical position	000	-	255	Vertical position 0° to 220° (tilt)
3 LED start switch / strobe		000 - 007 LED turn off
		008 - 015 LED quick turn on channel
		016 - 131 Strobe, slow to fast
		132 - 139 LED quick start channel
		140 - 181 Fade, slow to fast
		182	-	189	LED quick start channel
		190 - 231 Fade, slow to fast
		232 - 239 LED quick start channel
		240 - 247 Lightning strobe
		248 - 255 LED start
4	Red	000	-	255	R dimmer, 0-100%
5	Green	000	-	255	C dimmer, 0-100%
6	Blue	000	-	255	B dimmer, 0-100%
7	White	000	-	255	W dimmer, 0-100%
8	Dimmer	000	-	255	Dimmer, 0-100%
9 Sound Control		000 - 299 No function
		240	-	255	Sound control mode, audio control

DMX Channel (13CH)

Channel Function Value Description
1	Horizontal position	000	-	255	Horizontal position 0° to 630° (pan)
2	Horizontal, fine	000	-	255	Fine adjustment for horizontal position (pan)
3	Vertical position	000	-	255	Vertical position 0° to 220° (tilt)
4	Vertical, fine	000	-	255	Fine adjustment for vertical position (tilt)
5	Speed	000	-	255	Speed of horizontal (pan) and vertical (tilt) movement, fast to slow
6	Dimmer	000	-	255	Dimmer, 0-100%
7	LED Start Switch/ straboscopic	010	-	007	LED turn off
		008	-	015	LED quick start channel
		016	-	131	Strube, slow to fast
		132	-	139	LED quick start channel
		140	-	181	Fade, slow to fast
		182	-	189	LED quick start channel
		190	-	231	Fade, slow to fast
		232	-	239	LED quick start channel
		240	-	247	Lightning strobe
		248	-	255	LED Start
8	Red	000	-	255	R dimmer, 0-100%
9	Green	000	-	255	G dimmer, 0-100%
10	Blue	000	-	255	B dimmer, 0-100%
11	White	000	-	255	W dimmer, 0-100%
12	Color	000	-	007	No function
		008	-	255	Color selection
13	Sound mode	000	-	239	No function
		240	-	255	Sound control mode, audio control

EN

Specifications

ation Ważna informacja

1. Zarejestrować online.
   Zarejestruj swój nowy sprzęt Music Tribe zaraz po zakupie na stronie musictribe. com. Zarejestrowanie zakupu za pomocą naszego prostego formularza online pomaga nam szybciej i efektywniej rozpatrywać roszczenia dotyczące naprawy. Przeczytaj również warunki naszej gwarancji, jeśli dotyczy.
2. Awaria. Jeśli Twój autoryzowany sprzedawca Music Tribe nie znajduje się w pobliżu, możesz skontaktować się z autoryzowanym dostawrą Music Tribe dla swojego kraju, wymienionym w sekcji „Wsparcie” na stronie musicitribe.com. Jeśli Twojego kraju nie ma na lście, sprawdź, czy Twój problem może zostać rozwiązuany przez nasze „Wsparcie online”, które można również znaleźć w sekcji „Wsparcie” na stronie musicitribe.com. Alternatywnie, prześliż zgłoszenie gwarancyjne online na musicitribe.com PRZED zwrotem produktu.
3. Połączenia zasilania. Przed podłączeniem urządzenia do gniazdka sieciowego upewmij się, że używasz odpowiedniego napięcia sieciowego dla danego modelu. Wadliwe bezpieczniki należy bez wyjątku wymienić na bezpieczniki tego samego typu i wartości.
