HMB96001X - Hotte HOOVER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisson
Marque	Hoover
Modèle	HMB96001X
Alimentation électrique	AC 220-240 V
Éclairage	LED, 2 W max
Nombre de vitesses	3 (lente, moyenne, grande)
Type de commande	Électronique tactile
Type d'évacuation	Extraction externe par conduit
Diamètre du conduit d'évacuation	150 mm ou 120 mm
Distance minimale au-dessus d'une gazinière	75 cm
Distance minimale au-dessus d'une cuisinière électrique	65 cm
Filtres à graisse	Métalliques, lavables en lave-vaisselle
Filtre à charbon actif	En option, à remplacer tous les 3 à 6 mois
Matériau	Acier inoxydable
Utilisation	Domestique
Remplacement lampe	Par un professionnel (LED 2W, type DBR-2/65-H-64)
Protection environnementale	Recyclage selon directive 2012/19/CE

FOIRE AUX QUESTIONS - HMB96001X HOOVER

Comment installer la hotte Hoover HMB96001X ?

L'installation doit être effectuée par un électricien qualifié. La hotte doit être placée entre 65 et 75 cm au-dessus de la plaque de cuisson. Utilisez un conduit d'évacuation rigide ou souple d'un diamètre de 150/120 mm. Assurez-vous que le conduit soit court et droit pour une efficacité optimale.

Comment nettoyer les filtres à graisse de la hotte ?

Les filtres à graisse métalliques peuvent être lavés à la main avec de l'eau tiède et un détergent dégraissant, ou au lave-vaisselle. Laissez-les sécher complètement avant de les réinstaller. Ne pas utiliser de produits abrasifs.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 3 à 6 mois selon l'utilisation de la cuisine. Il se trouve de chaque côté du moteur et se tourne dans le sens contraire des aiguilles d'une montre pour le déverrouiller.

Comment remplacer l'éclairage LED de la hotte ?

L'ampoule LED (2W max, type DBR-2/65-H-64) doit être remplacée par un professionnel après avoir coupé l'alimentation. Utilisez un tournevis pour retirer le support et manipulez la lampe avec un chiffon pour éviter tout contact direct.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

Pour une gazinière, la distance minimale est de 75 cm. Pour une cuisinière électrique, elle est de 65 cm. Respecter ces distances pour éviter tout risque d'incendie.

Que faire si la hotte n'aspire pas correctement ?

Vérifiez la distance entre la hotte et la plaque : elle doit être de 65 à 75 cm. Assurez-vous que les filtres à graisse sont propres et que le conduit d'évacuation n'est pas obstrué ou trop courbé.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est dangereux d'utiliser la hotte sans filtres à graisse ou avec des filtres encrassés. Cela peut provoquer un incendie. Veillez à les nettoyer régulièrement.

Comment nettoyer la surface en acier inoxydable ?

Utilisez un chiffon doux et un produit spécifique pour acier inoxydable. Essuyez dans le sens des lignes du métal pour éviter les rayures croisées. Évitez les produits acides ou abrasifs.

Que faire si l'éclairage ne fonctionne pas ?

Vérifiez d'abord les fusibles et le branchement. Si la lampe est grillée, faites-la remplacer par un professionnel. Coupez toujours l'alimentation avant toute intervention.

Comment réduire l'impact environnemental de la hotte ?

Installez la hotte dans un endroit bien ventilé, nettoyez régulièrement les filtres pour maintenir l'efficacité, éteignez l'éclairage et la hotte après usage. En fin de vie, recyclez-la conformément à la directive 2012/19/CE.

MODE D'EMPLOI HMB96001X HOOVER

Hotte de cuisson Manuel d'instructions

Sommaire

1. Consignes de sécurité 17
2. Installation 19
3. Comment utiliser votre hotte de cuisson 22
4. Dépannage 23
5. Entretien et nettoyage 23
6. Protection environnementale 28

CONSIGNES DE SECURITE

Ce manuel indique comment installer votre hotte de cuisson et comment vous en servir. Avant toute utilisation, veuilles le dire attentivement, même si vous connaissiez déjà ce produit. Conservez ce manuel dans un endroit sur, pour pouvoir le consulter par la suite.

Avertissements :

• Ne pas utiliser la hotte sans filtres àGRAISSE ou si les filtres sont tropencrassés!
• Ne pas installer au-dessus d'une cuisine d'ouen gril très puissant.
• Ne pas laisser de poêles à frire cuire sans surveillance, car les graisses ou huiles brûlantes peuvent provoquer un incendie.
• Ne pas laisser de flames{nues brûler sous la hotte de cuisson.

Si la hotte de cuisson est endommagée, il faut renconcer à l'utiliser.
- Ne pas flamber d'aliment sous la hotter de cuisson.
- ATTENTION: Les pieces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des apparèils de cuisson.
- Distance minimum entre la surface d'appui des recipients de cuisson sur la plaque et la partie la plus BASSE de la hotte. (Si la hotte de cuisson est installée au-dessus d'un dispositif fonctionnant au gaz, la distance minimum est 65 cm)
- L'air ne doit pas etre evacué dans un conduit d'élimination des fumées d'échéppement de dispositifs brûlant du gaz ou autres combustibles.

Ne jamais oublier de :

• Important! Veuillez toujours couper l'alimentation électrique au secteur pendant l'installation ou l'entretien, comme par exemple le remplacement d'une ampoule électrique.
• La hotte de cuisson doit être installée suivant les instructions d'installation et toutes les mesures ci-dessous :
• Toute l'installation doit être prise en charge par une personne compétente ou unElectricien professionnel.
  Veillez à l'élimination des matérielux d'emballage. Il peut représenter un danger pour les enfants.
• Faites bien attention aux bords aiguisés à l'intérieur de la hotte, notamment pendant l'installation et le nettoyage.
• Quand la hotte est installée au-dessus d'un apparéil à gaz, la distance minimale entre la surface d'appui des recipients de cuisson sur la plaque et la partie la plus BASSE de la hotte doit être :

Gazinière: 75 cm

Cuisinière electrique: 65 cm

Cuisinière à charbon ou

cuiseuràhuile： 75cm

Assurez-vous que le tuyau n'ait pas de courbure a plus de 90 degrés car ceci diminuerait l'efficacite de la hotte.
- Attention: Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.

Ne jamais oublier de :

Utilisez toujours des couvercles sur les casseroles et poées quand vous cuisinez sur une gazinière.
- En modalité d'extraction, l'air de la piece est évacué par la hotte. Assurez-vous que la piece soit bien aérée. Cette hotte élimine les odeurs de la piece mais pas la vapeur.
- La piece doit être correctement ventilée lorsque la hotte est utilisée en même temps que des apparêls à gaz ou que des apparêls employant autres combustibles.
- La hotte est prévue uniquement pour un usage domestique.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son agent d'entretien ou des professionnelnels de même qualification, afin d'éviter tout risque.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou par des personnes sans expérience ou connaissances spécifiques, si on les a informées sur la manière d'utiliser l' apparéil en toute sécurité et qu'elles en ont compris les risques. Les enfants ne doivent pas jouer avec l' apparéil. L'entretien et le nettoyage ne doit pas être effectuels par des enfants sans surveillance.

• Attention: Avant d'acceder aux appar兼ls, tous les circuits d'alimentation doivent etre coupés.

Ne jamais oublier de :

• Attention : L'appareil et ses parties accessibles chauffent pendant l'utilisation. Faites attention de ne pas toucher les éléments chauds. Les enfants de moins de 8 ans doivent se tenir éloignés, à moins qu'ils ne soient sous surveillance permanente.
• Il faut une ventilation adequate de la piece lorsque la hotte est utilisée en même temps que des dispositifs fonctionnant au gaz ou à autres combustibles.
• Il existe un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions.
• La reglementation en matière d'évacuation de l'air doit être respectée.
  Nettoyez régulierement votre apparéil en suivant la méthode indiquée au chapitre ENTRETIEN.
  Pour des raisons de sécurité, n'utilise que des vis de fixation ou de montage de la taille indiquée dans ce manuel d'instructions.
• Pour des explications concernant le mode de nettoyage, veuillez consulter le chapitre entretien et nettoyage de ce manuel d'instructions.
• L'entretien et le nettoyage ne doit pas etre effectués par des enfants sans surveillance.
• Lorsque la hotte électrique fonctionne en même temps que des dispositifs alimentés par d'autres énergies que l'électricité, la pression negative de la piece ne doit pas dépasser 4 Pa (4 x 10-5 bars).

INSTALLATION (ÉVACUATION EXTERNE)

Si vous disposez d'une sortie vers l'extérieur, votre hotte peut être connectée comme sur l'image ci-dessous par un conduit d'extraction (email, aluminium, gaineSouple ou matériel inflammable avec diametre interieur de 150/120mm)

1. Avant l'installation, eteignez l'appareil et debranchez-le de la prise de courant.

1. Pour une meilleure prestation, la hotte doit etre placee a une distance de 65 à 75cm au-dessus de la plaque de cuisson.

Pic1

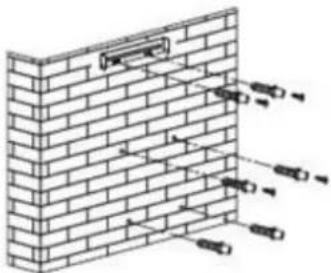

1. Une fois déterminée la hauteur de l'installation, placez le crochet dans la position appropriée, et bien aligné. La position fixe du support interne du conduit de hotte est l'emplacement du conduit de hotte. Voir ill. 2.

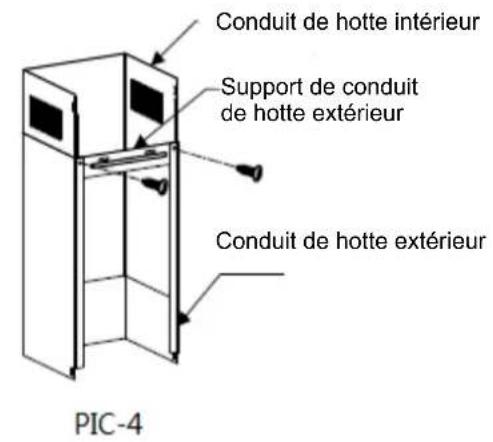

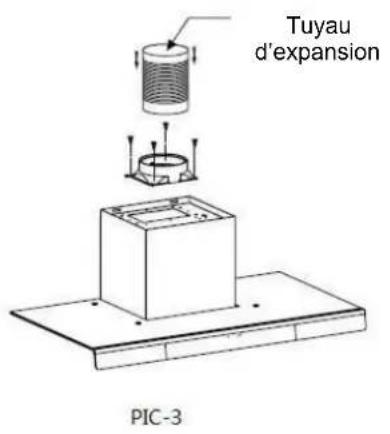

1. Fixez le support externe du conduit de hotte et assurez-vous que l'intérieur du conduit de hotte est réglabre en hauteur, tout comme la fixation du tuyau d'expansion. Ensuite, installez le tuyau d'expansion et le conduit de hotte sur la hotte de cuisson.Voir ill. 3/ill. 4.

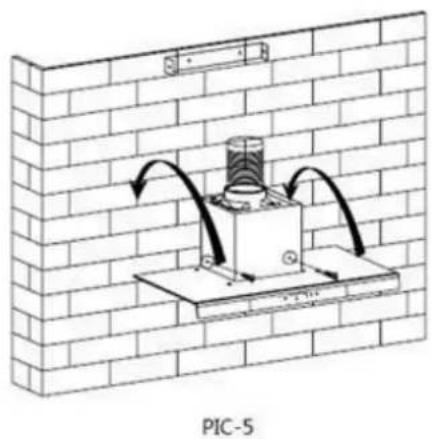

1. Posez la hotte sur le crochet. Voir ill. 5.

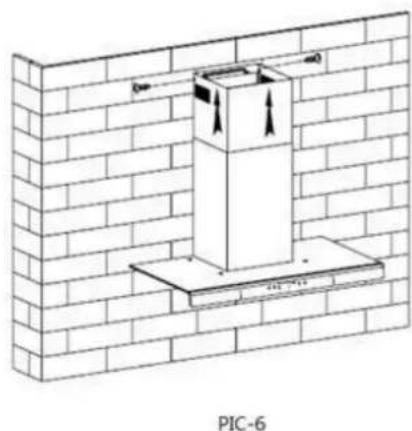

1. Ajuster la hauteur du conduit de hotte interieur sur le support de conduit de hotte interieur et fixez avec des vis ; après avoir regler la position, fixez l'element avec des vis de sécurité. Voir ill. 6.

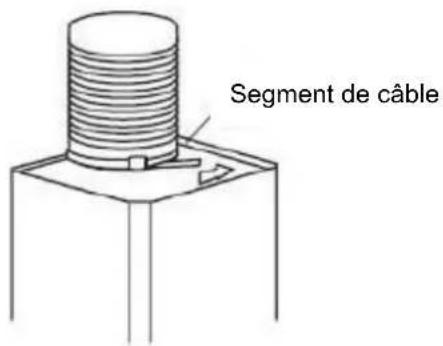

Remarque : Les deux évents de sécurité sont positionnés à l'arrête du boîtier, avec un diamètre de 6mm.Posez le tuyau d'expansion au niveau de la sortie dans le mur. Fixez le tuyau d'expansion sur la sortie murale avec le segment de cable (1) si c'est un tuyau en aluminium.

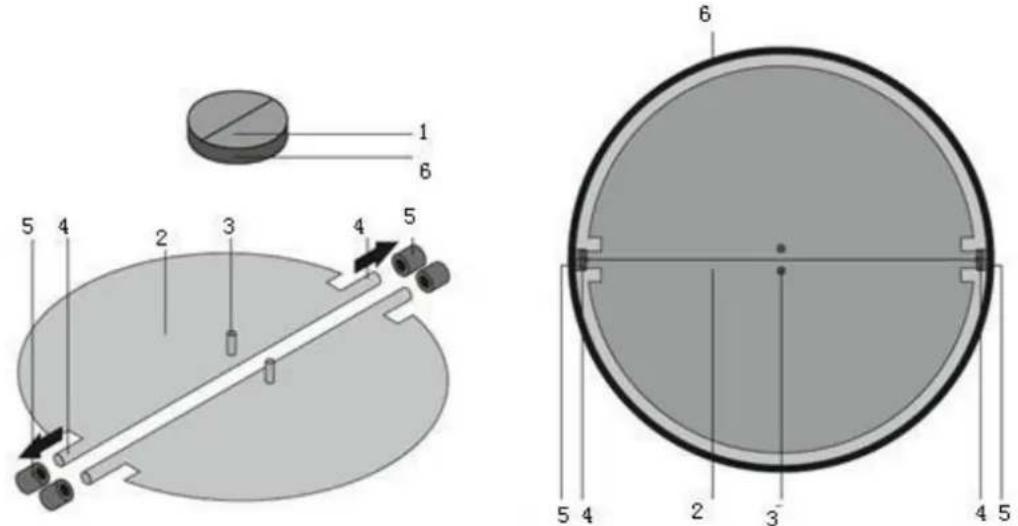

MONTAGE DU RABAT EN V (Option)

Si la hotte de cuisson n'est pas dotée d'un rabat en V 1, vous pouvez en monter les rabats successivement.

Pour le montage du rabat en V, voilà comment procédér :

Montez les deux rabats dans la pierce 6
- orienter la goupille 3 vers le haut ;
- l'axe 4 doit être inséré des les trous 5 de la pierce ;
- repêtez les mêmes opérations pour la deuxième moitié de rabat

CONSEILS POUR L'INSTALLATION DU CONDUIT D'EVACUATION

Les règles suivantes doivent être appliquées à la dette pour obtenir une évacuation optimale de l'air :

• Gardez le tuyau d'expansion court et droit.
• Ne réduisez pas la taille du tuyau d'expansion.
• Si vous utilisez un tuyau d'expansion, installez toujours ce tuyau en l'étirant bien pour minimiser la perte de pression.
• Le non-respect de ces instructions de base diminue les performances et augmente la nuisance sonore de la hotte.
• L'installation doit être confiée à un électricien professionnel ou à une personne compétente.
• Ne connectez pas le système d'évacuation de la hotte à un système de ventilation déjà en place, utilisé pour un autre apparéil, tel qu'un tuyau de réchaud, un tuyau de gaz ou un tuyau à air chaud.
• L'angle de courbure du conduit d'expansion ne doit pas etre inférieur a 120^ ; vous nevez diriger le conduit horizontally ou, en alternative, le conduit doit monter depuis le point initial et doit etre dirige jusqu'a la sortie dans la mur.
• Àpres l'installation, assurez-vous que la hotte est de niveau pour éviter l'accumulation de graisse en fin de parcours.
  Assurez-vous que le tuyau d'expansion utilise pour l'installation est conforme aux normes en viqueur et ignifuge.

Correct

Incorrect

AVERTISSEMENT:

Pour des raisons de sécurité, utilisez uniquement des vis de fixation ou de montage de la taille commande dans ce manuel d'instructions.

Le fait de ne pas installer les vis ou le dispositif de fixation conformément a ces instructions peut entraîner des risques électriques.

Comment utiliser votre hotte de cuisson

Touchélectronique

1. Allumez l'appareil, le buzzer vibrera 5 fois. Le son émis indique que l'appareil est bien branche.
   2.Appuyez sur la touche vitesse lente (Slow), le retroéclairage 1 s'allume, le buzzer vibre une fois et le moteur fonctionne à vitesse lente. Appuyez de nouveau et le moteur s'eteint.
   3.Appuyez sur la touche vitesse moyenne (Mid), le retroeclairage 2 s'allume, le buzzer vibre une fois et le moteur fonctionne a vitesse moyenne. Appuyez de nouveau et le moteur s'eteint.
   4.Appuyez sur la touche grande vitesse (High), le rétroéclairage 3 s'allume, le buzzer vibre une fois et le moteur fonctionne à grande vitesse. Appuyez de nouveau et le moteur s'éteint.
   5.Appuyez sur la touche Light (Éclairage); le rétroéclairage 4 s'allume et les deux lampes d'éclairage s'allument. Appuyez de nouveau et les lampes s'eteignent, à chaque pression le buzzer vibre une fois.

DéPANNAGE

Problème	Cause possible	Solution
Lumière allumée, mais le moteur ne fonctionne pas.	Le commutateur de ventilation est désactivé.	Sélectionnez une position active du commutateur de ventilation.
	Le commutateur de ventilation est endommagé.	Contactez le service après-venture.
	Le moteur est endommagé.	Contactez le service après-venture.
L'éclairage ne fonctionne pas, le moteur ne fonctionne pas.	Les fusibles ont grillé.	Réinitialisez/Remplacez les fusibles.
	Câble d'alimentation mal branché ou déconnecté.	Repositionnez le cable dans la prise d'alimentation. Connectez la prise d'alimentation.
Fuite d'huile.	Le clapet de non-retour et l'entrée de la ventilation ne sont pas correctement scellés.	Démontez le clapet de non-retour et scellez avec du mastic.
	Fuite du raccordement entre la section en forme de U et le boîtier.	Démontez la section en forme de U et appliquez du mastic.
Les lumières ne fonctionnent pas.	Lampes grillées ou défectueuses.	Remplacez les lampes selon ces instructions.
Aspiration insuffisante.	La distance entre la hotte et la plaque de cuisson est trop grande.	Repositionnez la hotte à la bonne distance.
La hotte de cuisson penche.	Les vis de fixation ne sont pas correctement serrées.	Serrez la vis du support d'accrochage en position parfaitement horizontale.

REMARQUE: Toute réparation de votre apparéil doit être conforme aux lois locales, nationales ou fédérales. Veuillez contacter le service après-vente si vous ave des doutes avant d'opérer selon les instructions ci-dessus. L' apparéil doit toujours être déconnecté du secteur d'alimentation avant d'être ouvert.

ENTRETIEN ET NETTOYAGE

Attention :

• Avant toute opération d'entretien ou de nettoyage, la hotte doit être déconnectée du secteur d'alimentation. Vérifiez que la hotte est déconnectée de la prise murale et que la fiche de la prise est débranchée.

• Les surfaces externes sont sensibles aux rayures et aux abrasions : veuillez respecter les consignes de nettoyage, afin d'obtenir le meilleur résultat possible, sans rien endommager.

CONSIGNES GENÉRALES

Le nettoyage et l'entretien doivent être mis en œuvre quand l'appareil est refroidi, tout particulièrement pour le nettoyage. Évitez de passer des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

L'acier inoxydable doit régulièrement être nettoyé (par ex. toutes les semaines) pour s'assurer une longue durée de vie. Essuyez avec un chiffon doux propre. On peut utiliser un produit d'entretien spécifique conçu pour l'acier inoxydable.

REMARQUE:

Prenez soit d'essuyer avec un chiffon qui n'endommage pas la surface de l'acier inoxydable, pour éviter l'apparition de motifs rayés croisés disgracieux.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande incorpore peut-être nettoyé avec de l'eau savonneuse. Assurez-vous que le chiffon est propre et bien essoré avant de nettoyer. Utilisez un chiffon doux et sec pour éliminer toute trace d'humidity après avoir nettoyé.

Important

Utilisez des détergents neutres et évitez les produits de nettoyage chimiques agressifs, les détergents menagers puissants ou les produits contenant un abrasif, car cela pourrait nuire à l'apparce de l'appareil et effacer les motifs ou écritures imprimés sur le panneau de commande et annuler la garantie du fabricant.

FILTRES À GRAISSE EN CAISSETTE METALLIQUE

Les filtres àGRAISSÉ en caissette métallique peuvent être lavés à la main ou au lavevaisselle. Une fois lavés, assurez-vous que les filtres sont complètement secs avant de les remettre en place.

• À la main : Plongez-les environ 3 minutes dans une émulsion d'eau tiège et de détingent dégraissant, puis Brossez doucement avec unerosse douce. Veuillez ne pas exercer trop de pression, pour éviter de les endommager. (Laissez-les secher naturellement à l'abri de la lumière directe du soleil)

• Au lave-vaisselle : Assurez-vous de positionner les filtres de manière à ne pas empêcher le bras pulvérisateur de fonctionner. Le lavage des filtres dans le lave-vaisselle peut entraîner la décoloration prematurée des mailles interieures en aluminium, sans avoir d'impact sur leurs performances.

Les filtrés doivent être nettoyés séparément de la vaisse et des ustensiles de cuisine. Il est conseilé de ne pas utiliser de produit de rinçage.

INSTALLATION DES FILTRES À GRAISSE EN CAISSETTE MÉTALLIQUE

• Installer des filtres selon les quatre étapes suivantes.
• Placez un filtré dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton de la poignée du contrôle.
• Relâchéz la prise quand le contrôle est dans sa position définitive.
• Répétez la même opération pour installer tous les filters.

FILTRE À CHARBON achété séparément

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Les filtres à charbon actif doivent normalement être changés tous les trois ou six mois, selon le type d'utilisation de la cuisine. La procédure d'installation des filtres à charbon actif est la suivante.

1. Retirez le panneau d'accès au moteur.

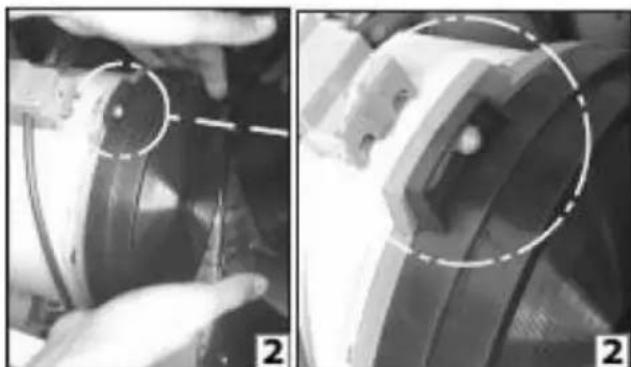

1. Accrochez le filtré à charbon actif sur les broches situées à l'extrémité du moteur.

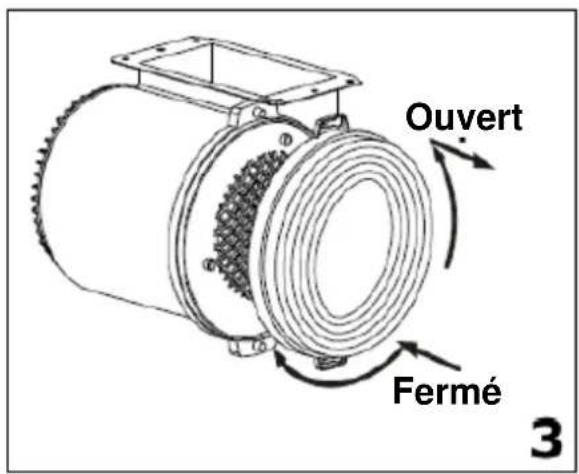

1. Tournez le filtré à charbon actif dans le sens contraire des aiguilles d'une montre, jusqu'à ce qu'il s'enclenche.

Répêtez cette procédure pour le second filtré à charbon actif. Vous devez placer un filtré à charbon actif à chaque extrémité du moteur.

※Repositionnez le panneau d'accès au moteur et serrez les vis que vous aviezAAParavant desserrées.

※Repositionnez les sections haute et basse du conduit de hotte au corps principal de la hotter.

REMARQUE :

Assurez-vous que le filtré soit correctement enclenché. Dans le cas contraire, il pourrait tomber et endommager le bloc.
- Quand le filtré à charbon actif est enclenché, la force d'aspiration baisse.

La lampe doit être remplaçée par le fabricant, un agent après-vente ou toute autre personne qualifiée.
Coupez l'alimentation électrique avant toute intervention sur l'appareil. Avant de prendre la lampe directement dans vos mains, assurez-vous qu'elle soit complètement refroidie.
Pour la manipulation des lampes, utilisez un chiffon ou portez des gants, pour éviter tout contact direct des mains avec les lampes, ce qui réduirait leur durée de vie.

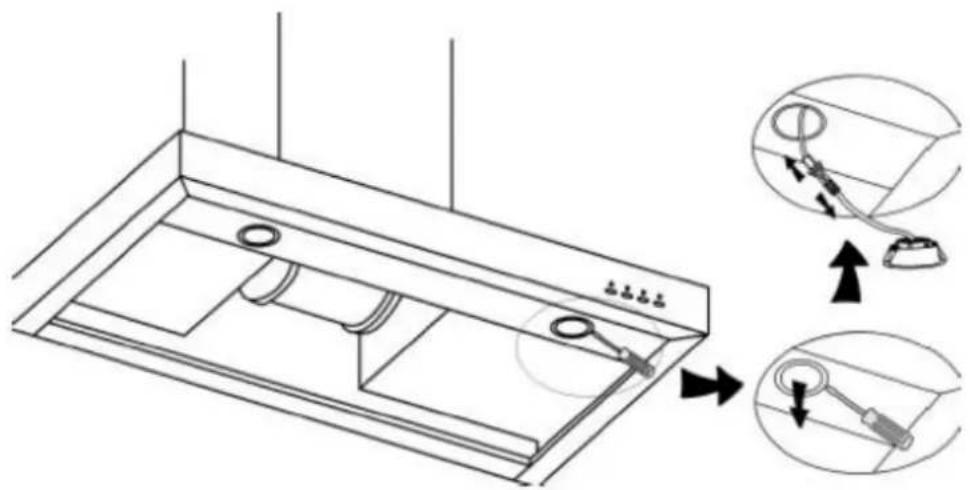

Remplacement d'une lampe pour LED haute pression

1. Mettez l'unité hors tension et commencez par débrancher la prise.
2. Attende que la lampe soit refroidie avant de la remplacer.
3. Retirez le filtré à tamis et utilisez le tournevis pour extraire le support comme illustré ci-dessous.
4. Remplacez la lampe par une autre lampe du même type (LED 2W max).

Remarque: Le remplacement de la lampe doit être pris en charge uniquement par du personnel de service après-vente.

Le code ILCOS D de cette lampe est : DBR-2/65-H-64
- Modules LED - ampoule ronde
- Puissance max (Watt) : 2 W
- Plage de tension : AC 220-240V
- Dimensions :

Important

Pour la manipulation des lampes, utilisez un chiffon ou portez des gants, pour éviter tout contact directe des mains avec les lampes, ce qui réduirait leur durée de vie.

PROTECTION ENVIRONNEMENTALE :

Ce produit se désigne par le symbole du tri sélectif des équipements électroniques. Cela signifie que ce produit ne doit pas être éliminé en tant que déchet menager, mais qu'il doit être traité selon un système de collecte sélective, conformément à la directive 2012/19/CE. Il sera ensuite recyclé ou démantèle pour minimiser son impact environnemental ; les produits ELECTriques et électroniques sont potentiellement dangereux pour l'environnement et la santé humaine en raison de substances toxiques. Pour plus d'informations, veillez contacter les autorités locales ou régionales de votre secteur.

REMARQUE :

Ce qui suit montre comment réduire l'impact total sur l'environnement (par exemple, l'utilisation d'énergie) par le processus de cuisson.

(1) Installez la hotte de cuisson dans un emplacement approprié, là où la ventilation est efficace.
(2) Nettoyez régulierement la hotte pour ne pas compromètement le passage de l'air.
(3) N'oubliez pas d'eteindre la lumière de la hotte après avoir cuisine.
(4) N'oubliez pas d'eteindre la hotte après avoir cuisine.

INFORMATION SUR LE DEMANTELEMENT

Ne demantelez pas l'appareil d'une façon autre que celle qui est montrée dans le manuel de l'utilisateur. L'appareil ne doit pas etre demantelé par l'utilisateur.À la fin de son cycle de vie, l'appareil ne doit pas etre mis au rebut avec les ordures menagères. Adressez-vous aux autorités locales ou à un mandataires pour des conseils sur le recyclage.

RMB9800/1IN，RMB9600/1IN，HMB9600/1X，HMB6600/1X
