BEDIENUNGSANLEITUNG HMB96001X HOOVER
Abzugshaube Bedienungshandbuch
VORWORT
- Sicherheitshinweise 73
- Installation 75
- Inbetriebnahme der Abzugshaube 78
- Fehlerbehebung 79
- Wartung und Reinigung 80
6.Umweltschutz 85
SICHERHEITSHINWEISE
Dieses Handbuch beschreibt die ordnungsgemäß Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung davon sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden.
Was Sie auf keinen Fall tun sollenten:
- Lassen Sie die Abzugshaube nicht ohne Fettfilter oder wenn diese übermöig fettig sind laufen!
- Nicht über einem Herd mit hochgelagertem Grill aufhängen.
- Bratpfannen mit freiem Fett nicht unbeaufsichtigt setzen, weil diesen Feuer fangen konnten.
- Kein offenes Feuer unter der Abzugshaube entzünden.

Abzugshaube außer Betriebnehmen, wenn sie beschädigt ist.
- Keine Gerichte unter der Abzugshaube flambieren.
VORSICHT: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochenheits werden.
- Den Mindestabstand zwischen Kochfeld unter den Kochtopfen/-pfannen und Unterteil der Dunstabzugshaube einhalten. (Wird die Abzugshaube über einem Gasherd angebracht, sollte der Abstand mindestens 65 cm betragen.)
Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch fur die Abgase einer Gas- oder Ölheziehung verwendet wird.

Was Sie immer tun sollenen:
- Wichtig! Trennen Sie das Gerät vor der Installation und Wartung (Austausch einer Gluhbirne) immer von der Stromversorgung.
Die Abzugshaube muss gemäß der Installationsanleitung aufgehigt und alle Maße müssen eingehalten werden.
Samtliche Installationsarbeiten mussendurch einen Fachmann oder qualifiziertenElektriker vorgenommen werden. - Verpackungsmaterial ordentlich entsorgen. Es kann für Kinder gefährlich werden.
- Bei der Installation und Reinigung auf scharfe Kanten im Inneren der Abzugshaube achten.
- Wird die Abzugshaube über einem Gasherd angebracht, muss der Mindestabstand zwischen Kochtopfen und Unterteil der Abzugshaube wie folgt sein: Gasherd: 75 cm
Elektroherd: 65 cm Mit Kohle oder Öl befeuerte Herde: 75 cm
- Darauf achten, dass der Abluftkanal keine Knicke hat, die 90 Grad überschreiben, da dies die Effizienz der Abzugshaube reduziert.
- Warning: Werden Schrauben nicht richtig festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, können Gefahren durch elektrischen Strom entstehen.
Was Sie immer tun sollenen:
- Töppe und Pfannen beim Kochen auf einem Gasherd immer mit einem Deckel schreiben.
- Ist die Abzugshaube eingeschaltet, wird die Raumluft abgesaugt. Achten Sie daraufuf, dass für eine ausreichende Belüfung gesorgt ist. Die Abzugshaubesaugt Gerüche ab, aber keinen Wasserdampf.
- Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen.
Die Abzugshaube ist ausschließlich für den Hausgebrauch bestimmt.

- Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Pflegearf nicht von Kindern ohne Aufsicht erfolgen.

- Warning: Bevor mögliche Anschlüsse zugänglich werden, müssen sãmtliche Stromzuleitungen getrennt werden.
Was Sie immer tun sollenen:
Vorsicht: Das Gerät und zugängliche Teile konnen während des Betriebs heißt werden. Seien Sie daher vorsichtig, wenn Sie diese Teile berühren müssen. Kinder unter acht Jahren sollenn vom Gerät ferngehalten werden, es sei dess, sie werden permanent beaufsichtigt.
- Für ausreichende Beluftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen.
- Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird.
Vorschriften zur Abluft müssen befolgt werden.
Reinigen Sie das Gerät regelmäßig entsprechend der Anweisungen im Kapitel „WARTUNG".
- Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Höhe, die in thism Handbuch empfohlen wird.
- Eine detaillierte Anweisung zur Reinigung und deren Häufigkeit finden Sie im Abschnitt „Wartung und Reinigung" im Bedienungshandbuch.
- Reinigung und Pflege damit nicht von Kindern ohne Aufsicht erfolgen.
- Wird die Abzugshaube zusammen mit Geräten betrieben, die nicht durch Strom, sondern durch andere Energiequellen versorgt werden, davon der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht übersteigen.
INSTALLATION (ABLUFT NACH DRAUSSEN)
Wenn eine Maueröffnung nach drauen vorhanden ist, kann die Abzugshaube wie unter gezeigt über einen Abluftkanal (Emaille, Aluminium, flexibles Rohr aus unbrennbarem Material mit einem Innendurchmesser von 150/120 mm) an diese angeschlossen werden.

- Schalten Sie vor der Installation das Gerät aus undziehen Sie den Netzstecker.

- Die Abzugshaube sollte für eine optimale Leistung 65-75 cm über der Kochfläche aufgehigt werden.

Abb.1.

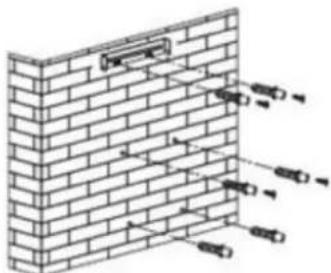

- Sobald die Montagehöhe festgelegt wurde, montieren Sie den Haken und achten darauf, dass dieser gerade ist. Die feste Position in der Abzughalterung ist der Punkt, an dem der Abzug befestigt wird. Siehe Abb. 2

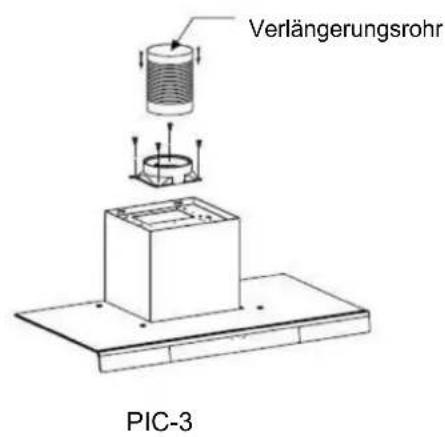

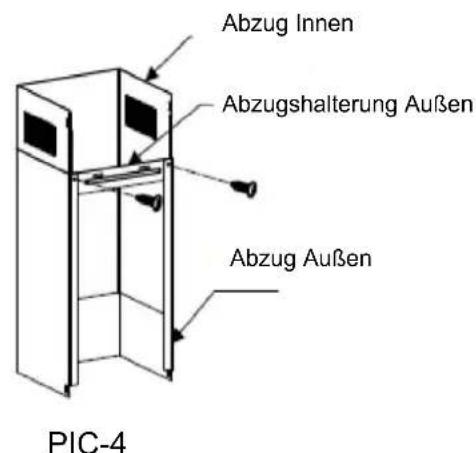

- Befestigen Sie die äußere Abzugshalterung am Außenabzug und achten Sie darauf, dass der Innenabzug hohenverstellbar ist und das Verlängerungsrohr befestigt werden kann. Danach montieren Sie das Verlängerungsrohr und den Abzug an der Abzugshaube. Siehe Abb. 3/Abb. 4.

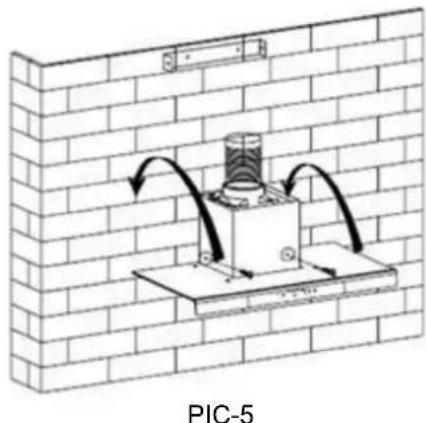

- Montieren Sie die Abzugshaube am Haken. Siehe Abb. 5

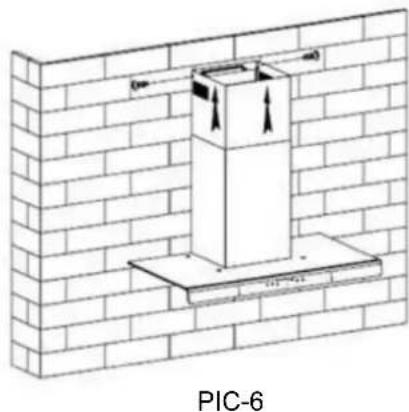

- Passen Sie die Höhe des Innenabzugs entsprechend der Position der Innenabzug-Halterung an und befestigen Sieihn mit einer Schraube. Nachdem die Position angepasst wurde, befestigen Sie den Korpus mit der Sicherungsschraube. Siehe Abb. 6 Anmerkung: Die beiden Sicherheitsventile 6-mm-Durchmesser sind an der Rückseite des Korpus angebracht. Verlegen Sie das Verlängerungsrohr bis zum Wandauslass. Befestigen Sie ein ggf. mit Alufolie umwickeltes Verlangerungsrohr mit dem Kabelbinder (1) am Wandauslass.

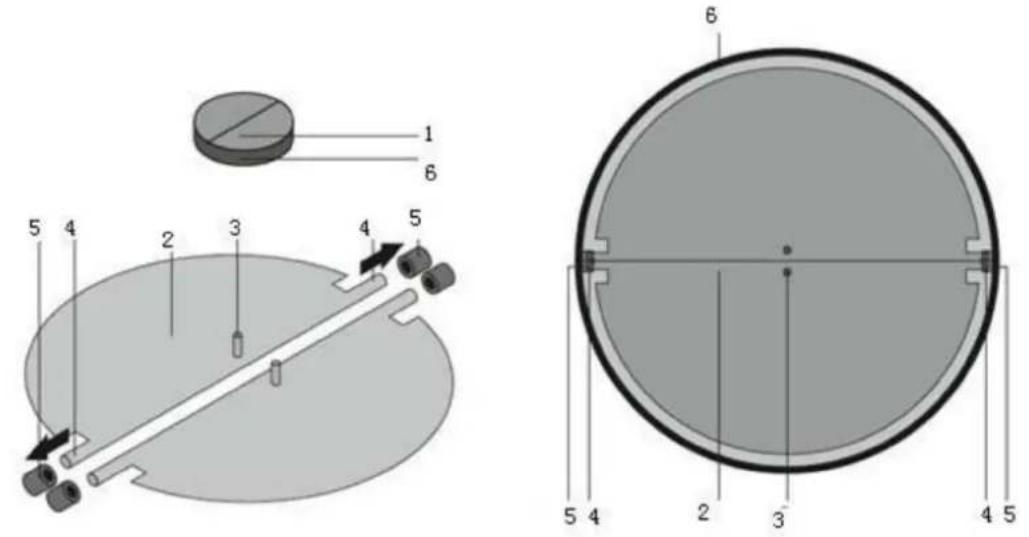

MONTAGE DER V-KLAPPE (Optional)
Wenn die V-Klappe „1" nicht an der Abzugshaube montiert ist, montieren Sie die Halften am Corpus.
Vorphensweise fur die Montage der V-Klappe 1:
Montieren Sie die beiden Teile 2^n am Korpus 6^n .
- Der Stift,3" muss nach oben zeigen.
Die Achse,4" wird in die Öffnungen,5" am Korpus eingeführt.
Wiederholen Sie die Schritte fur die zweite Häufe

TIPPS FÜR DIE MONTAGE DER ABZUGSHAUBE
Die folgenden Regel nüssen für den optimalen Luftabzug strikt befolgt werden:
Das Verlängerungsrohr muss kurz und gerade sein.
Die Gröbe des Verlängerungsrohrs nicht verringn oder begrenzen.
- Bei der Verwendung eines Verlängerungsrohrs muss das Rohr während der Installation nach oben gezogen werden, um den Druckverlust zu minimieren.
- Bei Nichtbeachtung dieser grundlegenden Anweisungen verringgert sich Leistung der Abzugshaube und die Gerauschentwicklung vergroßert sich.
- Sümmtliche Installationsarbeiten müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden.
- Schließen Sie den Abluftkanal der Dunstabzugshaube nicht an vorhandene Luftungssysteme an, die für andere Geräte verwendet werden, beiselsweise Wärmestrahler, Gasheizung, Ventilator.
- Der Winkel des Verlängerungsrohrs muss mindestens 120 Grad betragen. Das Rohr muss horizontal geführt werden oder vom ersten Anschlusspunkt gerade nach oben und durch die Außenwand.

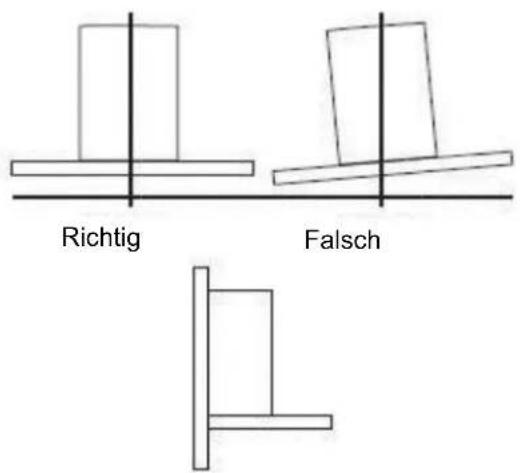

- Vergewissern Sie sich nach der Montage, dass die Abzugshaube gerade montiert ist, damit sich nicht an einem Ende Fett ansammelt.
- Das für die Montage gewählte Verlängerungsrohr muss den geltenden Normen entsprechen und feuerfest sein.

WARNING:

Verwenden Sie aus sSicherheitsgrunden für die Montage nuru Schrauben in der Groß, die in dieser Handbuch empfohlen wird.
Werden Schrauben nicht crichtig h festgezogen oder wird das Gerät nicht gemäß dieser Anleitung eingebaut, konnen Gefahren durch elektrischen Strom entstehen.

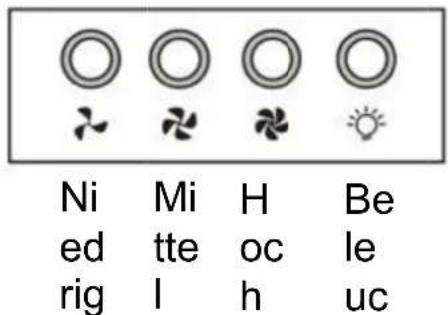

Inbetriebnahme der Abzugshaube Elektronische Taste
- Schalten Sie das Gerät ein, der Summer ertönt fünf Mal. Der Ton zeigt an, dass das Geräteingeschaltet ist.
- Wenn Sie die andere Taste drucken, leuchtet die Meldelampe „1“, der Summer summ einmal und der Motor lauft mit niedriger Drehzahl. Drucken Sie die Taste erneut; der Motor stoppt.
- Wenn Sie die mittlere Taste drucken, leuchtet die Meldelampe „2“, der Summer summ einmal und der Motor lauft mit mittlerer Drehzahl. Drucken Sie die Taste erneut; der Motor stoppt.
- Wenn Sie die obere Taste drucken, leuchtet die Meldelampe „3“, der Summer summit einmal und der Motor lauft mit hoher Drehzahl. Drucken Sie die Taste erneut; der Motor stoppt.
- Drücken Sie die Licht-Taste; die Meldeleuchte „4" leuchtet und die beiden Lampen werden eingeschaltet. Drücken Sie erneut und die Lampen erlösen; mit jedem Tastendruck erönt'der Summer einmal.

FEHLERBEHEBUNG
| FEHLER | Mögliche Ursachen | Lösung |
| Licht an, aber Motor lauft nicht. | Ventilator ist ausgeschlossen. | Lüftergeschwindigkeit auswahlen. |
| Lüfterschalterd efekt. | Kundendienstzentrum kontaktieren. | |
| Motor lauft nicht. | Kundendienstzentrumkontaktieren. | |
| Licht und Motor funktionieren nicht. | Stromsicherung ist durchgebrannt. | Sicherungen wieder einschalten/austauschen. |
| Stromkabel ist lose oder nicht angeschlossen. | Kabel wieder in die Steckdose stecken. Stromversorgung einschalten. | |
| Es tritt Öl aus. | Rückschlagventil und Auslass sind nicht richtig abgedachtet. | Rückschlagventil abnehmer und mit Dichtmaterial abdichten. |
| Verbindung am U-Abschnitt ist undrecht. | Den U-Abschnitt abnehmer und abdichten. | |
| Licht funktioniert nicht. | Defekte/fehlerhafte Glühbirnen | Glühbirnen gemäß dieser Anweisung austauschen. |
| Absaugen nicht stark genug. | Abstand zwischen Abzugshaube und Kochfeld ist zu groß. | Abzugshaube erneut mit dem wichtigen Abstand anbringen. |
| Abzugshaube hangt herunter. | Bef estigungsschraube ist nicht fest. | Schraube anziehen, sodass die Abzugshaube wieder gerade hängt. |

HINWEIS:
Alle elektrischen Reparaturen these Geräts müssen der geltenden regionalen und bundesweiten Gesetzgebung (VDE-Vorschriften) entsprechen Wenn Sie Zweifel haben, kontaktieren Sie den Kundendienst, bevor Sie die vorstehenden Maßnahmen durchführren. Gerät immer zuerst von der Stromversorgung trennen, bevor das Gehäuse geöffnet wird.
WARTUNG UND REINIGUNG
Vorsicht:
- Vor der Wartung oder Reinigung die Abzugshaube von der Stromversorgung trennen. Überprüfen Sie, ob die Abzugshaube ausgeschaltet ist und ob der Stecker aus der Steckdose gezogen ist.

- Da die äußeren Oberflächen empfindlich für Kratzer sind, befolgen Sie diese Reinigungshinweise für ein optimales Ergebnis ohne Beschädigungen.
ALLGEMEINES
Die Reinigung und Wartung sollen erfolgen, wenn das Gerät abgekühlt ist. Keine Alkali- oder säurehaltigen Mittel (Zitronensaat, Essig usw.) auf der Oberfläche hinterlassen.
EDELSTAHL
Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wochentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abtrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden.
HINWEIS:
Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.
OBERFLÄCHE DES BEDIENFELDS
Das eingelassene Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Das saubere Tuch vor dem Reinigen gut ausdrücken. Restliche Feuchtigkeit mit einem weichen trockenen Tuch abreiben.
Wichtig
Verwenden Sie neutrale Reinigungsmittel und keine aggressiven Chemikalien oder Scheuermittel, da diese das Aussehen des Geräts verändern und Aufdrucke entfernen können. Außen dem verfällt dadurch die Garantie des Herstellers.
FETTFILTER
Die Netzfilter konnen von Hand oder mit Geschirrspulmittel gereinigt werden. Die Filter nach der Reinigung und vor dem Einsetzen vollständig abkühlen setzen.

Von Hand: Filter in Wasser mit fettlosendem Reiniger eintauchen und zirka drei Minuten
lang wirken setzen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüb, da dies die Filter beschädigen kann. (An der Luft, nicht in direktem Sonnenlicht, trocknen setzen.)
- In einer Geschirrspulmaschine: Die Filter so platzieren, dass die Sprüharme der Geschirrspulmaschine nicht behindiert werden. Durch die Reinigung der Filter in der Geschirrspulmaschine kann sich das Aluminiumnetz im Laufe der Zeit verfüllen, was jeder keine nachtige Auswirkung auf die Leistung hat.
Filter sollen getrennt von anderen Kuchenutensilien gereinigt werden. Eine Verwendung von Klarspuler wird nicht empfohlen.
EINSETZEN DER FETTFILTER
- So setzen Sie die Filter in vier Schritten ein:
- Setzen Sie die Filter in die Schlitze an der Rückseite der Abzugshaube ein.
- Drucken Sie auf den Knopf am Filtergriff.
- Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befindet.
- Setzen Sie alle Filter auf diese Weise ein.
Aktivkohlefilter mussen separat erworben werden.
Aktivkohlefilter schlieben unangenehme Gerüche ein. Normalerweise sollte ein Aktivkohlefilter entsprechend der Kochgewohnheiten alle drei bis sechs Monate gewechselt werden. Den Aktivkohlefilter wie folgt einsetzen:
- Nachdem das Motorschutzblech entfernt wurde, können Sie den Motor sehen.

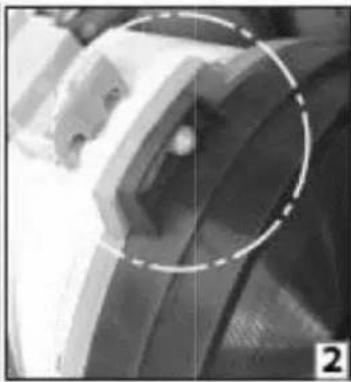

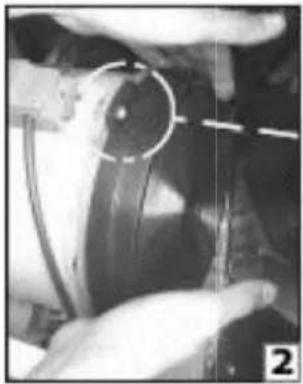

- Haken Sie die Aktivkohlefilter an den Stiften am Endes Motors ein.

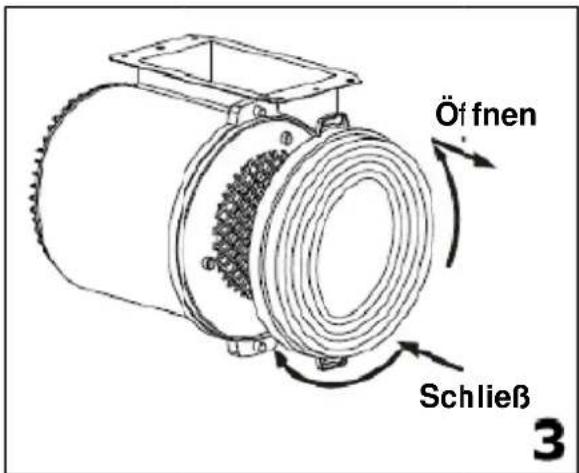

- Drehen Sie den Aktivkohlefilter gegen den Uhrzeigersinn, bis er einrastet.

Wiederholen Sie den Vorgang für den zweiten Aktivkohlefilter. Sie müssen an jedem Motorende einen Aktivkohlefilter einsetzen.
Sezen Sie das Motorschutzblech wieder ein und verschrauben Sie es miten zuvor gelosten Schrauben.
Montieren Sie die oberen unteren Abzugsabschnittte wider am Hauptkorpus der Abzugshaube.
HINWEIS:
- Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er Herausfallen und gefährliche Unfälle verursachen.
- Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.
AUSTAUSCH DER LEUCHTMITTEL
Wichtig:

Die Lampe muss durch den Hersteller, seinen Kundendienstmitarbeiter oder ähnlich qualifizierte Fachleute ausgetauscht werden.
Gerät immer von der Stromversorgung trennen, bevor Reinigungs-, Wartungs- oder Reparaturarbeiten am Gerät durchgeführt werden. Leuchtmittel vor dem Entfernen vollständig abkühlen setzen, bevor sie angefasst wird.
Leuchtmittel mithilfe eines Tuchs oder mit Handschuhen wechseln, damit kein Schweiß damit in Berührung kommt. Dies kann die Lebensdauer der Lampe verkurzen.

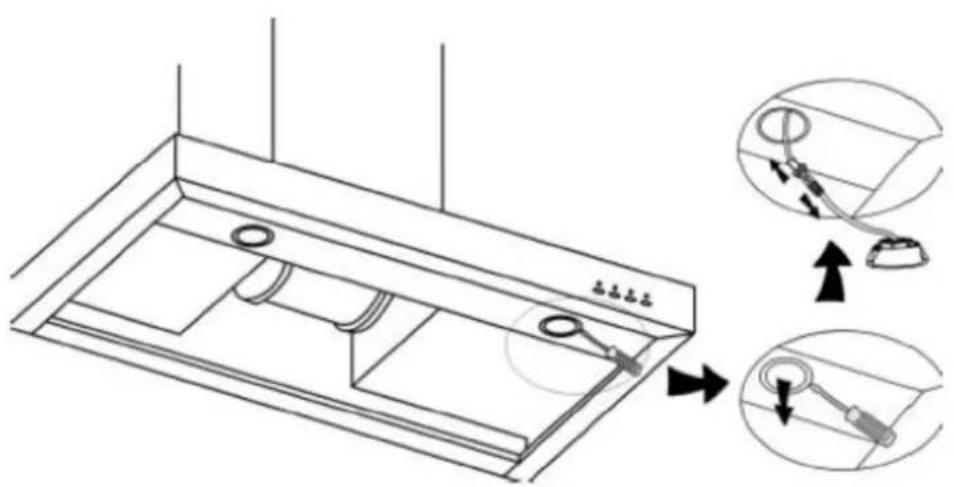

Austausch eines LED-Leuchtmittels (Hochdruck)
- Vor der Reinigung muss das Gerät ausgescheltet und der Stecker gezogen werden.
- Warten Sie vor dem Austausch, bis das Gerät abgekühlt ist.
- Nehmen Sie den Schallfilter hers aus und losen Sie den Rahmen, wie nachstehend abgebildet, mithilfe eines Schraubendrehers.
- Tauschen Sie das Leuchtmittel gegen ein Leuchtmittel desselben Typs aus (LED max. 2 W).
Anmerkung: Der Austausch des Leuchtmittels solle einem qualifizierten Techniker vorbehalten sein.
ILCOSDBezeichnung fur diese Lampe lautet:DBR-2/65-H-64
- LED-Module - runde Lampe
Max Wattzahl: 2 W
- Spannungsbereich: AC 220-240 V
Abmessungen:


Wichtig
Leuchtmittel mit einem Tuch oder mit Handschuhen wechseln, damit kein Schweiß damit in Berührung kommt. Dies kann die Lebensdauer der Lampe verkurzen.
UMWELTSCHUTZ:

Dieses Produkt ist mit diesen Symbol gekennzeichnet, was bedeutet, dass es nicht mit gewöhnlichem Haushaltsabfall entsorgt werden darf.
Stattdessen muss es im Einklang mit der EU-Richtlinie 2012/19/EU über eine Sammelstelle für Elektroabfall entsorgt werden. Es wird dann recyclelt oder auseinanderergebaut, um die Schäden so gering wie möglich zu halten, die elektrische Geräte bedingt durch enthaltene Schadstoffe normalerweise für Umwelt und menschliche Gesundheit bedeuten. Weitere Informationen erhalten Sie bei ihrer ortlichen oder regionalen Behörde.
HINWEIS:
Im Folgenden wird erläutert, wie die Umwelt durch den Kochvorgang möglichst weniger belastet wird (z. B. Energieverbrauch).
(1) Die Abzugshaube an einem gut belufteten Ort installieren.
(2) Abzugshaube regelmäßig reinigen, sodass die Lüftung nicht blockiert wird.
(3) Das Licht an der Abzugshaube nach dem Kochen immer aushalten.
(4) Abzugshaube nach dem Kochen immer ausschalten.
INFORMATIONEN FÜR EINE DEMONTAGE
Das Gerät nur wie in der Benutzieranleitung beschreiben bönen oder aufschrauben. Der Verbraucher sollte das Gerät nicht vollständig in seine Einzelteile zerlegen. Am Ende seiner Lebensdauer das Gerät nicht mit dem Hausmüll entsorgen. Informieren Sie sich bei der örtlichen Behörde oder beim Abfallentsorger, wie Ihr Gerät entsorgt werden muss.
