HMB96001X - Kuchynský digestor HOOVER - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Hoover
Model	HMB96001X
Elektrické napájanie	AC 220-240 V
Osvetlenie	LED, max. 2 W
Počet rýchlostí	3 (nízka, stredná, vysoká)
Typ ovládania	Dotykové elektronické
Typ odvodu	Vonkajší odvod potrubím
Priemer odvodného potrubia	150 mm alebo 120 mm
Minimálna vzdialenosť nad plynovým sporákom	75 cm
Minimálna vzdialenosť nad elektrickým sporákom	65 cm
Tukové filtre	Kovové, umývateľné v umývačke riadu
Aktívny uhlíkový filter	Voliteľný, vymeniť každé 3 až 6 mesiacov
Materiál	Nehrdzavejúca oceľ
Použitie	Domáce
Výmena žiarovky	Profesionálom (LED 2W, typ DBR-2/65-H-64)
Ochrana životného prostredia	Recyklácia podľa smernice 2012/19/EÚ

Často kladené otázky - HMB96001X HOOVER

Ako nainštalovať odsávač pár Hoover HMB96001X?

Inštaláciu musí vykonať kvalifikovaný elektrikár. Odsávač musí byť umiestnený 65 až 75 cm nad varnou doskou. Použite pevné alebo flexibilné odvodné potrubie s priemerom 150/120 mm. Uistite sa, že potrubie je krátke a rovné pre optimálnu účinnosť.

Ako čistiť tukové filtre odsávača?

Kovové tukové filtre je možné umývať ručne v teplej vode s odmasťovacím prostriedkom alebo v umývačke riadu. Nechajte ich úplne vyschnúť pred opätovnou inštaláciou. Nepoužívajte abrazívne prostriedky.

Kedy treba vymeniť aktívny uhlíkový filter?

Aktívny uhlíkový filter sa musí vymeniť každé 3 až 6 mesiacov v závislosti od používania kuchyne. Nachádza sa na každej strane motora a otáča sa proti smeru hodinových ručičiek na odomknutie.

Ako vymeniť LED osvetlenie odsávača?

LED žiarovku (max. 2 W, typ DBR-2/65-H-64) musí vymeniť profesionál po odpojení napájania. Použite skrutkovač na odstránenie držiaka a manipulujte so žiarovkou handričkou, aby ste predišli priamemu kontaktu.

Aká je bezpečná vzdialenosť medzi odsávačom a sporákom?

Pre plynový sporák je minimálna vzdialenosť 75 cm. Pre elektrický sporák je to 65 cm. Dodržujte tieto vzdialenosti, aby ste predišli riziku požiaru.

Čo robiť, ak odsávač správne neodsáva?

Skontrolujte vzdialenosť medzi odsávačom a doskou: mala by byť 65 až 75 cm. Uistite sa, že tukové filtre sú čisté a odvodné potrubie nie je upchaté alebo príliš ohnuté.

Môžem používať odsávač bez tukového filtra?

Nie, je nebezpečné používať odsávač bez tukových filtrov alebo so znečistenými filtrami. Môže to spôsobiť požiar. Dbajte na ich pravidelné čistenie.

Ako čistiť povrch z nehrdzavejúcej ocele?

Použite mäkkú handričku a špeciálny prípravok na nehrdzavejúcu oceľ. Utierajte v smere línií kovu, aby ste predišli krížovým škrabancom. Vyhnite sa kyslým alebo abrazívnym prostriedkom.

Čo robiť, ak osvetlenie nefunguje?

Najprv skontrolujte poistky a pripojenie. Ak je žiarovka prepálená, nechajte ju vymeniť profesionálom. Pred akýmkoľvek zásahom vždy vypnite napájanie.

Ako znížiť environmentálny vplyv odsávača?

Nainštalujte odsávač na dobre vetranom mieste, pravidelne čistite filtre na udržanie účinnosti, po použití vypnite osvetlenie a odsávač. Na konci životnosti ho recyklujte v súlade so smernicou 2012/19/EÚ.

NÁVOD NA OBSLUHU HMB96001X HOOVER

K upevnéni V-klapky 1 je t'reba provést:

• Ak je digestor poskodeny, nepoužívajte ho.
• Nikdy pod digestorom neflambujte.
• POZOR: Pristupné Časti sa pri používani s prostriedkami na varenie možu nahriat'.
  Minimána vzdialenost medzi nosnám povrchom pre varné nádoby na platni a majnižsou Čast'ou digestora. (Ak je digestor umiestnený nad plynovém spotrebičom, vzdialenost' musí byt rajmenej 65 cm)
  Vzduch sa nesmie odvadzat do komina, ktory sa pouziva na odvadzanie vyparov zo zariadeni, ktoré spaluju plyn alebo iné paliva.

Zakaždým:

Dolezite! Pocas instalacia a udrzby, aka napr. vymena ziarovky, vzdvypnite napajanie z elektrickej siete.
- Digestor musite nainstalovat'v suladespokynmi na instalaciu a pri dodrzani vsetkych merani.
- Vsetky instalačné práce musí vykonat kompetentné osoba alebo spôsobilé elektrár.
- Obalovy material dokladne zlikvidujte. Mõze spösobit detom zranenie.
Davajte pozor na ostre hrany vo vnutri digestora, hlavne pochas instalacie a pri cisteni.
Ak je digestor umiestneny nad plynovym zariadenim, minimalna vzdialenost medzi nosnym povrchom pre varne nadoby na platni a najnizsou castou digestora musi byt: Plynové sporaky: 75 cm Elektrické sporaky: 65 cm Pece na uhlie alebo olej: 75 cm
Ubezpečte sa, ze potrubné vedenie něma kolená s uhlom ostrejsím než 90 stupův, pretože by došlo k zniženiú učinnosti digestora.
- Varovanie: Ak skrutky alebo upevnovacie zariadenia nenainstalujete podla tychto pokynov, moze dojst' k nebezpečenstvu sposobenému elektrickým prudom.

Zakaždým:

• Zakaždým prii varení na plynovom sporákuk zakryte hrnce a panvice vekom.
  V režime odsávanie dochodzak odsávaniu vzduchu z miestnosti digestorom. Ubezpečte sa, ze su dodržané správné opatrenia na vetranie. Digestor odvodzazmiestnosti pachy, ale nie paru.
• Počas používania digestora súcasne so zariadeniami, ktoré spalujú plyn alebo iné palíva, treba mat'dostatočné vetranie miestnosti.
• Digestor je určeny len na použivanie v domácnosti.

• Ak doslo k poskodeniu napajacieho kábla, musi ho vymenit vyrobca, jeho servisny zastupca alebo podobne spösobilá osoba, aby nedoslo k nebezpečenstvu.
• Toto zariadenie mozu pouzivat deti starsie nez 8 rokov a osoby so znizenymi telesnymi,zmyslovymi alebo duševnymi schopnost'am alebos nedostatkom skusenosti a znalosti, len ak su pod dozorom alebo dostali pokyny o použivaní zariadenia bezpečným sposobom a ak Rozumejú nebezpečenstvám s nim suvisiace. Deti sa nesmú hrat's pristrojom. Čistenie a uživotel'sku udrzbu nesmú vykonávat' deti bez dozoru.

• Varovanie: Predtym, aka sa dostanete ku koncovkám, musia byt' vsetky napajacie obvody odpojené.

Zakaždým:

• Pozor: Pristroj a pristupné Časti sa možu poças prevadzky nahriat'. Dajte si pozor, aby ste sa nedotkli vyhrievacich Člankov. Deti mladsie než 8 rokov by sa pri pristroji nemali zdržiavat' vobec, ak nie su pod neustálym dohladom.
• Pocas použivania digestora sučasne so zariadeniami, ktoré spal'ujú plyn alebo iné palíva, treba mat'dostatočné vetranie miestnosti.
• Ak sa cistenie nevykonáva v súlade s poukynmi, existuje riziko požiaru.
  Musite dodrziavat predpisoy o odvadzani vzduchu.
• Prístroičistite pravidelné spôsobom opísaným v kapitole UDRŽBA.
• Z bezpečnostnych dovodov vylučne používajte tú istú velkost upevnovacej alebo montážnej skrutky, ktorá sa odporúca v tomto námode na použivanie.
• Podrobnosti o spôsobe a Častosti Čistenia si prečitajte v Časti o udžržbe a Čistení v tomto námode na použivanie.
• Cistenie a použivatel'sku udrzbu nesmú vykonávat' deti bez dozoru.
• Ked' sa suciasne pouziva digestor a ine zariadenia napajane inym zdrojom energie nez elektrina, negativny tlak v miestnosti nesmie presiahnut 4 Pa (4 x 10 - 5 barov).

INSTALÁCIA (EXTERNE VETRANIE)

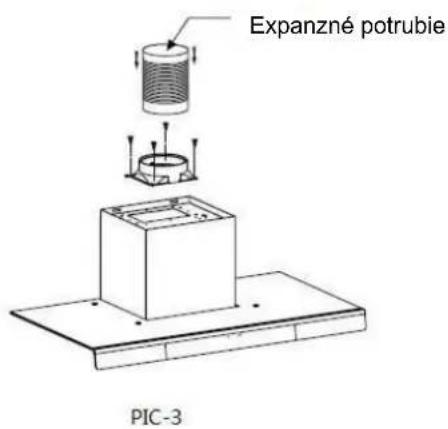

Ak mate spraveny vyvod vonku, digestor možete pripojit' ak je zobrazené na obrazku dole s pomocou odsavacieho potrubia (smalt, hliník, ohybná rúra alebo nehor'avy material's vnútorným priemerom 150/120mm)

1. Prístroj pred instaláciou vypnite a opojte od siete.

1. Digestor treba na dosiahnutie najlepšieho učinku umiestnit 65~75cm nad varnú dosku.

Pic1

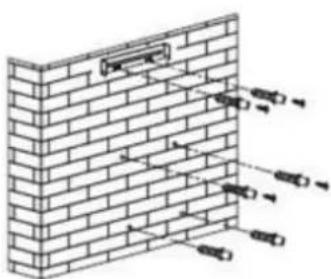

1. Háčik nainstalujte na vchodné miesto po stanovení výšky instalacie a postarajte sa o to, aby bol v rovine. Pevná poloha vnútorného držiaka komina je v komine. Pozri obr. 2.

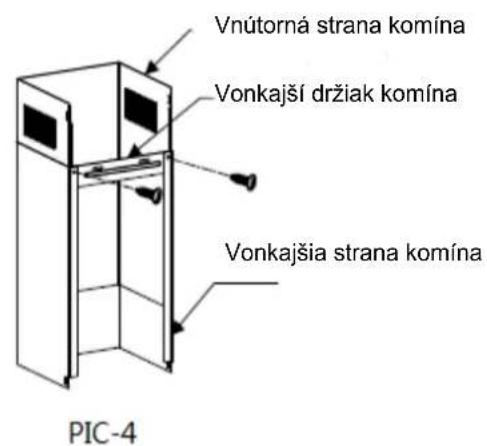

1. Upevnite vonkajsi drziak komina na vonkajsej strane komina a ubezpeche sa, ci sa v nom moze vysha vnutorného komina vol'ne nestavovat', aka aj upevnit expanzné potrubie. Potom na digestor nainstalujte expanzné potrubie a komin. Pozri obr. 3/obr. 4.

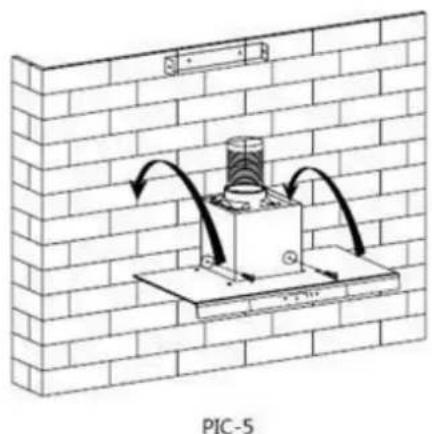

1. Zaveste digestor na háčik. Pozri obr. 5.

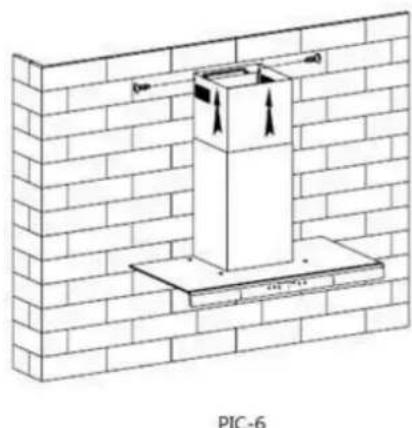

1. Prispósobte výšku vnútornej strany komína k polohe vnútorného držiaka komína a upevnite ho nař pomocou skrutky, po nastavení polohy upevnite korpus bezpečnostnou skrutkou. Pozri obr. 6.

Poznamka: Dva bezpečnostné otvory s priemerom 6mm su umiestné na zadnej strane krytu. Vložte expanzné potrubie do otvoru v stene. Pripevnite expanzné potrubie stahovacim paskom (1) k otvoru na stene v pripade, ze ide o potrubie z hliníkovej fólie.

Aby bolodávanie optimálne, je potrebné prisné dodržiav't nasledujúce pravidlá:
- Dbajte na to, aby bolo odsavacie potrubie krátke a narovnané.
- Nezmenšujte velkost odsavacieho potrubia, ani ho nezužujte.
- Pri používaní odsávacieho potrubia ho vždy napnite, aby sa zminimalizovala strata tlaku.
V prpade, ze tieto zakladne Pokyny nedodrzejte, bude to viest'k zni zeniu funkcie a narastu urovne hluku digestora.
- Vsetky instalačné práce musí vykonat'spôsobilý elektrikár alebo kompetentné osoba.
- Vedenie digestora nepripajaje k nijakemu existujucemu ventilacnemu systemu, ktoré používa ktorékol'vek iné zariadenie, ako napriklad potrubie ohrievača, plynové potrubie ā potrubie susica.
- Uhol kolena expanzného potrubia by nemal byt' mensí než 120°, potrubie musité nasmerovat' vodorovne alebo by malo ist' nahor od vychodiskového bodu a malo by viest' k vonkajšej stene.
- Po instalacii skontrolujte, cis je digestor v rovine, aby sa mastnota nezberala len na jednom konci.
- Skontrolujte, cis expanzné potrubie, ktoré bolo na instaláciu vybrané, spína prisluşné normy a cis spomal'uje horenie.

Správné

Nesprávné

VAROVANIE:

Z bezpečnostnych dovodov
vylučne používajte tu istú velkost
upevnovacej alebo montážnej
skrutky, ktorá sa odporúča v totom
námode na použivanie.
Ak skrutky alebo upevnovacie zariadenie nenainstalujete podla tychtoPokynov, moze dojst'k riziku zasahu elektrickym prudom.

Prév použitie digestora

Porucha	Možná príčina	Riešenie
Svetlo svieti, ale nefunguje motor	Vypínač ventilatóra sa vypne	Zvol'te polohu vypínača ventilatóra.
	Vypínač ventilatóra nefunguje	Obrátte sa na servisné stredisko.
	Motor nefunguje	Obrátte sa na servisné stredisko.
Osvetlenie nefunguje, motor nefunguje	Domové poistky sú vyhodené	Zapnine/Vymeñte poistky.
	Siet'ový kábel je uvol'neny alebo odpojený	Znovu tripojte kábel do elektrickej zásuvky. Zapnine elektrickú zásuvku.
Únik oleja	Jednocestný ventil a privod ventilálacie vzduchu nie su správné utesnené.	Dajte jegnocestný ventil dolu a utesnite ho tmelom.
	Únik zo spoja v tvare U s krytom	Dajte dolu spoj v tvare U a utesnite ho.
Svetlá nefungujú.	Poškodené/chybné Žiarovky	Vyměnte Žiarovky podl'a tohto postupu.
Nedostatočné nasávanie.	Vzdialenost' medzi digestorom a plynovou varnou doskou je príliš ve'lká	Nastavte digestor do správnévzdialenosti.
Digestor sa nakláña	Upevnovacia skrutka nie je dostatočne pritiahnutá	Pritiahnite závesné skrutku a narovnajte ju.

POZNÁMKA:

Akékol'vek elektrické opravy tohto zariadenia musia splñat miestre, národné a federálne zákony. Ak mate pred takýmto Úkonom nejaké pochybnosti, obrte

servisné stredisko. Pri otvaraní zariadenia ho vždy vypnite zo zdroja napájania.

UDRŽBA AČISTENIE

Pozor:

Pred udrzbou alebo cistenim by sa mal digestor odpojit' z napajacieho zdroja. Skontrolujte, ci je digestor vypnuty zo zasuvky a ci je zastrcka odpojena.

Vonkajšie povrchy su nachylné k poskriabaniu a odreniu, preto postupujte podlaPokynov na cistenie,aby bol vysledok co možno majlepsi a aby nedoslo k poskodeniu.

VŠEOBECNÉ INFORMÁCIE

Nehrdzavejúca ocel' sa musí pravidelne Čistit' (napr. raz za týžden), aby sa zabezpecila dlhá Životnost'. Vysuste ju Čistou mäkkou utierkou. Je potrebné používat špecialny Čistiaci prostriedok na nehrdzavejúcu ocel'.

POZNÁMKA:

Nehrdzavejúcu ocel' utierajte pozdž struktury, aby sa predišlo nepekným križujúcim skrabancom.

POVRCH OVLÁDACIEHO PANELA

Vstavaný ovladací panel sa moze Čistit' pomocou teplej mydlovej vody. Pred Čistením skontrolujte, Č je utierka Čista a dobre vyzmýkaná. Na odstránenie alejkol'vek vlhkosti ponechanej po Čistení používajte suchú mäkku utierku.

Doležité

Používajteneutralnečistace prostriedky a vyhnite sa agresivnymčistiacim chemikáliám, silným domácimčistiacim prostriedkom alebo produktom s obsahom abrazivnych látok, pretoze by to mohlo mat' vplyv na vzhlad zariadenia a potenciánlne odstránit' tlačenu predlohu na ovladacom paneli, co by viedlo k strate platnosti záruky od vyrobuču.

Mriežkový filter proti mastnote

• Rucné Čistenie: Namočte ich na 3 minúty do vody s Čistiacim prostriedkom Rozpust'ajucim mastnotu, potom ho jemne vykefujte mäkkou kefkou. Nevyvjajte prilíš silné tlak, aby ste ich nepoškodili. (Nechajte ich volné vysusit'mimo priameho slnečného svetla)

• Čistenie v umyvačke: Skontrolujte, Č je poloha filtrov taká, aby nebránila vo funkcii Rozprašovacieho ramena. Čistenie filtrov v umyvačke može Časom viest' k zmene farby vnútornej hliníkovej mriežky, aj ke'd'to nebude mat nijaký vplyv na ich funkciu.

Filtre by sa mali umyvat' oddelene od riadov a kuchynskych potrieb. Odporuca sa nepouzivat' lestidlo.

INSTALÁCIA MRIEŽKOVÉHO FILTRA PROTI MASTNOTE

• Ak chcete nainstalovat filtr, postupujte pod'na nasledujucich styroch krokov:
• Nasmerujte filtr de vrezov na zadnej strane digestora.
• Zatlačte tlacidlo na rukovati filtra.
• Ked filter zapadne do správnej polohy, rukovat' uvol'nite.
• Zopakujte pri všetkych filtrch.

UHLÍKOVÁ FILTER-kupuje sa osobitne

Filter s aktivnym uhlim sa da používat na zachytávanie pachov. Bežne treba filter s aktivnym uhlikom menit každé tri až každych šest mesiacov, v závislosti od intensity vyuzívania odsávača. Postup instalacie filtra s aktivnym uhlikom je opisaný nižsie.

1. Po odpojeni panela na pristup k motoru uvidite motor.

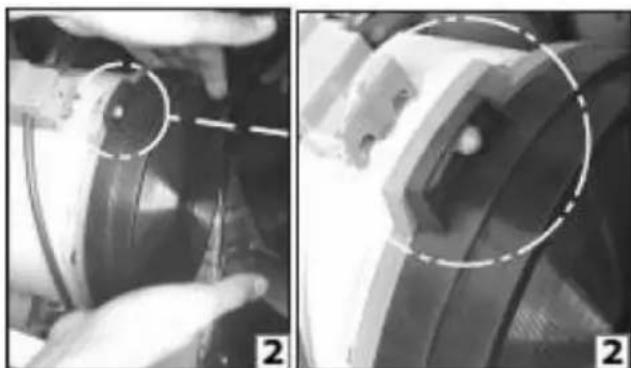

1. Zaveste uhlikovy filter na kolíky, ktoré sa nachádzajú na konci motora.

Výmenažiarovky zaLEDžiarovku

1. Jednotku vypnite a vytiahnite zástrčku.
2. Pred vymenou ziarovky počajte, kým vychladne.

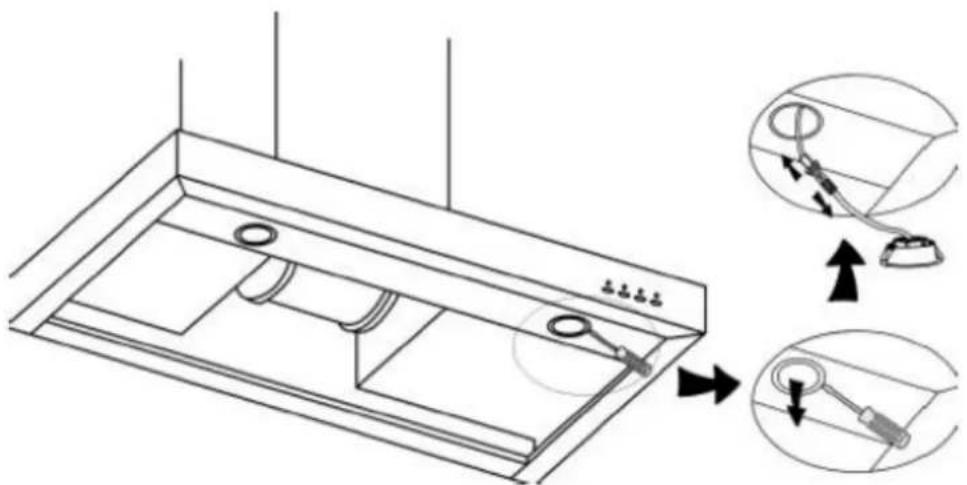

3. Dajte dolu ochranny filter a pomocou skrutkovača odpojte rám podla nižsie uvedeného obrázka
4. Vymene za ten isty typ ziarovsky (max. 2 W LED).

Poznamka: Výmenu svetla moze vykonat{jedine spösobily servisný personal.

• ILCOS D kód tohto svietidla je: DBR-2/65-H-64
• LED moduly - okruhle svietidá
• Max. prikon: 2 W
• Rozsah napatia: AC 220 - 240V
  -Rozmery:

Doležité

Pri manipulácii so Žiarovkou ju držte utierkou alebo rukavicou, aby neprišla do kontaktu s potom, pretože by to mohlo znižit'Životnost' Žiarovky.

OCHRANA ZIVOTNÉHO PROSTREDA:

Tento vyrobok je označený symbolom o selektivnom triedení opadu z elektrických zariadení. To znaméná,Že tento vyrobok sa nesmie likvidovat' spolu s domácim opadom, ale sa musí odovzdat' v stredisku na zber separovaného opadu v sulade so smernicou 2012/19/ES. Potom sa recykluje alebo Rozoberie s ciel'm minimalizovat' dopady naŽivotné prostredie, pretože elektrické a elektronické vyrobky su potenciálne nebezpečné preŽivotné prostredie a ludské zdravie vzhladom na nebezpečné latky v nich prítomné. Ak potrebujete viac informáci, obrátte sa na miestne alebo regionálne orgány.

POZNÁMKA:

Nizsie je uvedené, aka znižit celkový dopad naŽivotné prostredie (napr. použivanie energii) pri procese varenia).

(1) Digestor nainstalujte na vhodnom mieste, kde je dostatočné vetranie.
(2) Digestor pravidelne cistite, aby sa neupchal vzduchovod.
(3) Po skončení varenia vypnite svetlo na digestore.
(4) Po skončeni varenia vypnite digestor.

Spotrebič nedemontujte ináč ako spôsobom uvedeným v tomto námode na obsluhu. Spotrebič moze demontovat aj používatě. Spotrebič po skončeniŽivotnosti nesmiete likvidovat' spolu s domácim odpadom. Rady na recykláciu vám poskytne miestny urad alebo zberné dvor.
