GWS 6100 Professional - Moulin à café BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse angulaire
Marque	Bosch
Modèle	GWS 6100 Professional
Puissance nominale absorbée	670 W
Puissance utile débitée	400 W
Vitesse de rotation nominale	11 000 tr/min
Plage de réglage de la vitesse (version E)	2 800 – 11 000 tr/min
Diamètre max. de la meule	100 mm
Filetage de broche	M 10
Longueur max. du filetage de broche	17 mm
Poids (selon EPTA 01:2014)	1,8 kg
Classe de protection	II (double isolation)
Fonctions principales	Meulage, tronçonnage, ponçage, brossage métallique
Entretien et nettoyage	Nettoyer les ouïes de ventilation régulièrement ; utiliser un aspirateur adapté ; souffler de l'air comprimé dans les fentes
Sécurité	Capot de protection orientable, poignée supplémentaire, blocage de broche, protection contre les redémarrages intempestifs
Pièces détachées et réparabilité	Pièces de rechange disponibles via le service après-vente Bosch ; écrou de serrage rapide SDS-clic
Accessoires fournis	Poignée supplémentaire, clé combinée, capot de protection pour meulage

FOIRE AUX QUESTIONS - GWS 6100 Professional BOSCH

Quelle est la puissance de la Bosch GWS 6100 Professional ?

La puissance nominale absorbée est de 670 W et la puissance utile débitée de 400 W.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation nominale est de 11 000 tr/min. Sur les modèles avec variateur (E), elle peut être réglée de 2 800 à 11 000 tr/min.

Quel type de disque puis-je utiliser avec cette meuleuse ?

Vous pouvez utiliser des meules de 100 mm de diamètre, des disques à tronçonner, des plateaux de ponçage en caoutchouc, des brosses métalliques et des plateaux à lamelles, à condition qu'ils soient compatibles avec le filetage M10.

Comment changer un disque rapidement ?

Utilisez le blocage de broche (appuyez sur le bouton) pour bloquer l'arbre, puis desserrez l'écrou de serrage avec la clé combinée. Un écrou de serrage rapide SDS-clic est disponible en option pour un changement sans outil.

Puis-je utiliser la meuleuse pour tronçonner de la pierre ?

Oui, mais uniquement avec le capot de protection spécifique pour tronçonnage et un disque diamanté. Il est impératif de porter un masque anti-poussières et d'utiliser un aspirateur adapté.

Comment régler le capot de protection ?

Desserrez la vis de serrage, faites pivoter le capot à la position souhaitée, puis resserrez la vis. Assurez-vous que les étincelles sont dirigées loin de vous.

Que faire en cas de rebond de la meule ?

Maintenez fermement la meuleuse avec les deux mains, utilisez la poignée supplémentaire, et ne vous placez jamais dans l'alignement du disque. En cas de blocage, éteignez immédiatement l'outil et attendez l'arrêt complet avant de retirer le disque.

Quel entretien régulier est nécessaire ?

Nettoyez régulièrement les ouïes de ventilation pour éviter l'accumulation de poussière métallique. Après un usage intensif, laissez l'outil tourner à vide quelques minutes pour refroidir. Vérifiez l'état du câble d'alimentation.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente Bosch ou un revendeur agréé. Indiquez le numéro d'article à 10 chiffres figurant sur la plaque signalétique.

Puis-je utiliser la GWS 6100 pour le ponçage ?

Oui, avec un plateau de ponçage en caoutchouc et des feuilles abrasives adaptées. Montez toujours le protège-mains fourni.

MODE D'EMPLOI GWS 6100 Professional BOSCH

Test result: passed and qualified.

EGA GLG RA LA INDEY GWS... Professional 5-100 580 5-115 670 6-100
체류번호	0 601 ...	376 0..	376 0..	376 2..	375 0..	375 0..
소비 전목	W	580	580	580	670	670
화려	W	300	300	300	400	400
정绝 사목	rpm	11000	11000	11000	11000	11000
선마선 썸명 , 촤다	mm	100	100	115	100	100
선상_S신들 흠사	M 10		M 10	M 14	M 10	M 10
선상_S신들 흠사 흠이	mm	17	17	22	17	17
身高udson	-		-	-	-	-
EPTA공원 01:2014에 odds 퍡는 채름	kg	1.8	1.8	1.9	1.8	1.8
Anjen 죽류		□/II	□/II	□/II	□/II	□/II

Rebond et avertissements associés

Le rebond est un phénomène soudain qui peut se produire lorsque l'accessoire en rotation est pincé, accroché ou bloqué de manière inattendue. Le blocage ou l'accrochage de l'accessoire en rotation entraîne un arrêt rapide de celui-ci, ce qui fait que l'outil électrique est projeté dans la direction opposée au sens de rotation de l'accessoire au moment du blocage. Par exemple, si un disque abrasif est accroché ou pincé par la pièce, le bord du disque qui pénètre dans le point de blocage peut remonter à la surface de la matière, faisant sortir ou arracher le disque. Le disque peut alors sauter vers l'avant ou être éjecté hors de la zone de travail, selon le sens de rotation du disque au moment du blocage. Dans ce cas, les disques abrasifs peuvent se briser. Le rebond est la conséquence d'une utilisation incorrecte de l'outil électrique et de procédures de travail inappropriées ou de mauvaises conditions, et il peut être évité en prenant les précautions appropriées décrites ci-dessous. ▸ Tenez fermement l'outil électrique et placez votre corps et vos bras de manière à pouvoir résister aux forces de rebond. Utilisez toujours la poignée auxiliaire, si elle est fournie, pour contrôler au maximum les réactions de rebond ou de couple au démarrage. L'opérateur peut contrôler les réactions de couple ou les forces de rebond s'il respecte les consignes de sécurité appropriées. Ne placez jamais vos mains près de l'accessoire en rotation. L'accessoire pourrait rebondir sur vos mains. Ne placez pas votre corps dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond projettera l'outil dans la direction opposée au mouvement du disque au moment du blocage.

Soyez particulièrement prudent lors de l'usinage de coins, d'arêtes vives, etc. Évitez de faire rebondir ou de coincer l'accessoire. Les coins, les arêtes vives ou les rebonds ont tendance à entraver l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond. N'installez pas de lame de scie à chaîne, de lame de sculpture sur bois ou de lame à dents. Ces types de lames provoquent fréquemment des rebonds et une perte de contrôle de l'outil électrique.

Consignes de sécurité supplémentaires pour les opérations de meulage et de tronçonnage

Utilisez uniquement des disques du type recommandé pour votre outil électrique et le carter de protection conçu spécialement pour le type de disque choisi. Les disques non conçus pour l'outil électrique portatif ne peuvent pas être protégés correctement et ne sont pas sûrs. Le bord exposé du disque doit être monté sous le plan du bord du carter de protection. Si le disque est monté incorrectement et dépasse du plan du bord du carter de protection, il ne peut pas être protégé correctement. Le carter de protection doit être solidement fixé à l'outil électrique et réglé pour une sécurité maximale, de sorte que la partie exposée du disque soit minimale pour l'opérateur. Le carter de protection aide à protéger l'opérateur contre les fragments de disque, les contacts accidentels avec le disque et les étincelles qui pourraient enflammer les vêtements. N'utilisez le disque que pour les applications recommandées. Par exemple : n'utilisez pas le côté d'un disque de tronçonnage pour meuler. Les disques de meulage à lamelles sont conçus pour meuler avec leur périphérie ; une pression latérale appliquée sur ces disques peut les faire éclater. Utilisez toujours des brides de serrage en bon état, de taille et de forme appropriées pour le disque choisi. Des brides appropriées soutiennent le disque, réduisant ainsi le risque de rupture. Les brides pour disques de tronçonnage peuvent différer de celles pour disques de meulage. N'utilisez pas de disques usés provenant d'outils plus grands. Les disques conçus pour de grands outils ne conviennent pas à un outil portatif plus petit, car ils peuvent atteindre des vitesses plus élevées et se briser.

Avertissements de sécurité supplémentaires spécifiques pour les opérations de meulage avec des matériaux abrasifs

Ne coincez pas le disque de tronçonnage et n'appliquez pas une pression excessive. Ne faites pas de coupes trop profondes. Une pression excessive sur le disque augmente la charge et le rend plus susceptible de se tordre ou de se coincer dans la coupe, ce qui peut provoquer un rebond ou une rupture du disque.

60|Tiếng Việt

Ne pas tenir l'outil électrique de manière à ce que le disque soit aligné avec votre corps ou derrière vous. Au moment de la coupe, lorsque le disque se déplace de votre corps vers l'extérieur, le risque de rebond peut faire pivoter le disque en rotation vers vous et l'outil électrique directement sur vous. Si le disque se coince ou si la coupe est interrompue pour une raison quelconque, éteignez immédiatement l'outil électrique et maintenez-le immobile jusqu'à ce que le disque s'arrête complètement. Ne retirez jamais le disque de la pièce pendant qu'il est en mouvement, sinon un rebond pourrait se produire. Vérifiez et prenez les mesures appropriées pour éliminer la cause du coincement du disque. Ne redémarrez pas l'outil pour couper tant que le disque est encore dans la pièce. Laissez le disque atteindre sa pleine vitesse et réinsérez-le prudemment dans la coupe. Le disque peut se coincer, monter ou rebondir si l'outil est redémarré alors qu'il est encore dans la pièce. Soutenez les panneaux ou toute pièce surdimensionnée pour minimiser le risque de coincement ou de rebond. Les pièces de grande taille ont tendance à s'affaisser sous leur propre poids. Les supports doivent être placés sous la pièce, près de la ligne de coupe et près du bord de la pièce des deux côtés du disque. Soyez particulièrement prudent lors de la coupe en plongée dans des murs existants ou dans des zones non visibles. La partie saillante du disque peut couper des conduites de gaz ou d'eau, des câbles électriques ou d'autres objets, ce qui peut provoquer un rebond.

Avertissements de sécurité spécifiques pour les opérations de ponçage

N'utilisez pas de papier abrasif trop grand pour la ponceuse. Suivez les recommandations du fabricant lors du choix du papier abrasif. Un papier abrasif plus grand que la semelle de ponçage dépasse et présente un risque de déchirure, ce qui peut provoquer un accident, déchirer le disque ou provoquer un rebond.

Avertissements de sécurité spécifiques pour les opérations de brossage métallique

Sachez que les poils de la brosse sont projetés même lors d'une utilisation normale. N'exercez pas une pression excessive sur les poils de la brosse en les chargeant trop. Les poils métalliques peuvent facilement transpercer les vêtements fins et/ou la peau. Si l'utilisation d'un écran de protection est recommandée pour le brossage métallique, ne laissez pas les poils métalliques du disque ou de la brosse toucher l'écran. Le disque ou la brosse métallique peut augmenter de diamètre en raison de la charge et des forces centrifuges.

Mệnh giá Mãs may dāng goc GWS... Professional		5-100	580	5-115	670	6-100
Mã sõ may	0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
Cộng suat vao danh dinh	W 5 8 0 580 580 670
Cộng suat ra	W 3 0 0 300 300 400 400
Tóc do DANH dinh	v/p 11000 11000 11000 11000 11000
Đế ng né kinh dia may, tõi da.	mm 100 100 115 100 100
Đế ng ren cua truc may mai	M 10 M 10 M 14 M 10 M 10
Chiéu dai ren (tõi da) cua truc may mai	mm 17 17 22 17 17
Chon Trúóc Tóc Do	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Trong l权重 theo Qui trinh EPTA-Procedure 01:2014 (chuàn EPTA 01:2014)	kg 1,8 1,8 1,9 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,8 1,8 1,9 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,6 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,8 1,8 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,6 1,6 Mệnh may dāng goc Professional Mã sõ may	375 7..375 0..375 5..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..375 7..376 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM MM mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mmm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm (mm) mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm

Niveau de protection

//11//1 //11

Les valeurs indiquées sont valables pour une tension nominale [U] de 230 V. Pour les tensions plus basses et les modèles spécifiques à certains pays, ces valeurs peuvent varier.

62 | Français

Montage

Respectez les réglementations de votre pays concernant le type de matériau à usiner.

Évitez l'accumulation de débris sur le lieu de travail. Les débris peuvent s'enflammer.

Fonctionnement

Démarrage

Respectez la tension ! La tension de la source doit correspondre à celle indiquée sur la plaque signalétique de l'outil.

Lorsque la machine à souder est connectée à une source d'alimentation, si la machine ne dispose pas de suffisamment d'énergie pour maintenir ou n'est pas équipée d'un dispositif de contrôle de tension, d'un amplificateur de courant de démarrage approprié, elle peut ne pas atteindre le rendement souhaité ou présenter des signes anormaux de fonctionnement.

Veuillez vérifier l'adéquation de la génératrice utilisée, en particulier pour la tension d'alimentation et la fréquence.

Marche et Arrêt

Pour démarrer l'outil électrique portatif, poussez l'interrupteur Marche/Arrêt 2 vers l'avant.

Pour verrouiller l'interrupteur Marche/Arrêt 2, appuyez sur l'interrupteur Marche/Arrêt 2 à l'avant jusqu'à ce qu'il s'enclenche.

Pour arrêter l'outil électrique portatif, relâchez l'interrupteur Marche/Arrêt 2 ; s'il est verrouillé, appuyez brièvement sur la partie arrière de l'interrupteur Marche/Arrêt 2 puis relâchez-le.

Économie d'énergie : ne faites fonctionner l'outil électrique que lorsque vous l'utilisez.

Vérifiez les accessoires de meulage avant utilisation. L'accessoire doit être monté correctement et pouvoir tourner librement. Effectuez un essai à vide d'au moins une minute. N'utilisez pas d'accessoires endommagés, déséquilibrés ou qui vibrent. Un accessoire endommagé peut se briser et causer des blessures.

Présélection de la vitesse (GWS 6-100 E / GWS 6-115 E / GWS 6-125 E)

La vitesse requise peut être présélectionnée à l'aide de la molette 3 (même pendant que la machine fonctionne).

Les valeurs du tableau ci-dessous sont des valeurs recommandées.

Nguyên v卡片ioreu	Ung Dung	Dung cu	Vi Trú tiên Núm Xoay
Kim Loai	Chà tát y son	Día chà nhám	2-3
G$, kim loai	Chāi, dänh ri sét	Bàn chái kim loai,dia chà nhám	3
Kim loai, cóng trinh né	Chà nhám	Día chà nhám	4-6
Kim Loai	Chà thô	Día chà nhám	6
Cộng trinh né, cái	Cát	Día cát và duōng CAT (Sú cát gia cóng dá/cǒng trinh né chí dùcgc phép khi có su duǒng duōng CAT)	6

Instructions d'utilisation

Soyez particulièrement prudent lors de la découpe de rainures dans des murs porteurs ; voir la section "Informations sur la structure". Serrez fermement la pièce si elle n'est pas maintenue par son propre poids. Ne surchargez pas la machine au point de la faire caler. Après avoir fait fonctionner l'outil électrique à haute intensité, laissez-le tourner à vide pendant quelques minutes pour refroidir l'accessoire de coupe/meulage. Ne touchez pas le disque de meulage ou de coupe avant qu'il n'ait refroidi. Le disque peut devenir très chaud pendant le fonctionnement. N'utilisez pas l'outil électrique avec un disque de coupe.

Dégrossissage

N'utilisez jamais un disque de coupe pour le dégrossissage.

Le meilleur résultat de repassage est obtenu lorsque l'on règle la machine à un angle de 30° à 40°. Déplacez la machine d'avant en arrière en exerçant une pression modérée. De cette manière, le tissu n'est pas trop chaud, ne décolore pas et ne crée pas de rayures.

Semelle à plis

Avec la semelle à plis (accessoire), on peut repasser des tissus à surface courbe et inclinée.

La semelle à plis a une durée de vie nettement plus longue, car elle chauffe moins et à une température de repassage plus basse que les semelles ordinaires.

Coupe des métaux

Lors de la coupe avec des meules agglomérées, utilisez toujours le capot de protection pour couper 15.

Lors de la coupe, travaillez à une vitesse modérée, adaptée au type de matériau à couper. N'exercez pas de pression sur le disque de coupe, ne faites pas pencher la machine ni ne la faites vibrer.

Ne réduisez pas la vitesse de rotation du disque en exerçant une force de freinage sur le côté du disque.

La machine doit toujours être utilisée en mouvement de meulage en position verticale. Sinon, il y a un risque d'être poussé et de ne pas pouvoir contrôler la machine hors de la coupe.

Lors de la coupe d'une barre de matériau avec une surface inclinée et un angle droit, il est préférable de commencer au point où la section est la plus petite.

Coupe de la pierre

Pour une bonne aspiration de la poussière lors de la coupe de la pierre, portez un masque anti-poussière. La machine ne doit être utilisée que pour la coupe/meulage à sec.

Pour couper de la pierre, le mieux est d'utiliser un disque de coupe diamanté.

Lors de l'utilisation d'un guide de coupe avec capot de protection pour l'aspiration de la poussière 22, l'aspirateur doit être adapté à l'aspiration de poussières de chantier. Bosch propose des aspirateurs adaptés à ce travail.

Bắt công tắc lên và đưa phần trục của đĩa cắt lên trên vật gia công. Đẩy nhẹ máy tới cho ăn vào vừa phải, tùy theo loại vật liệu gia công mà thích nghi.

Đặc tính vật liệu đặc biệt rắn, ví dụ, bê tông có mật độ sỏi cao, đĩa cắt hạt kim cương có thể bị quá nóng và hậu quả là bị hư hỏng. Sức nóng được biểu hiện rõ bằng tia lửa bắn ra vòng tròn, quay cùng với đĩa cắt.

Trong trường hợp này, ngừng ngay công việc và làm cho đĩa cắt nguội xuống bằng cách cho máy chạy với tốc độ tối đa không tải một thời gian.

Tiến độ gia công bị giảm thấy rõ và tia lửa bắn ra vòng tròn là biểu hiện của đĩa cắt đã bắt đầu cùn. Cắt lùi nhẹ nhàng vào vật liệu có chất mài mòn (ví dụ, gạch vôi pha cát) có thể mài cho đĩa bén lại.

Thông Tin Về Cấu Trúc

Các rãnh trên các vách tường có kết cấu phức hợp phải tuân theo Tiêu chuẩn DIN 1053 Phần 1, hay theo quy định của nước sở tại.

Những quy định này phải được tuân thủ trong mọi tình huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm.

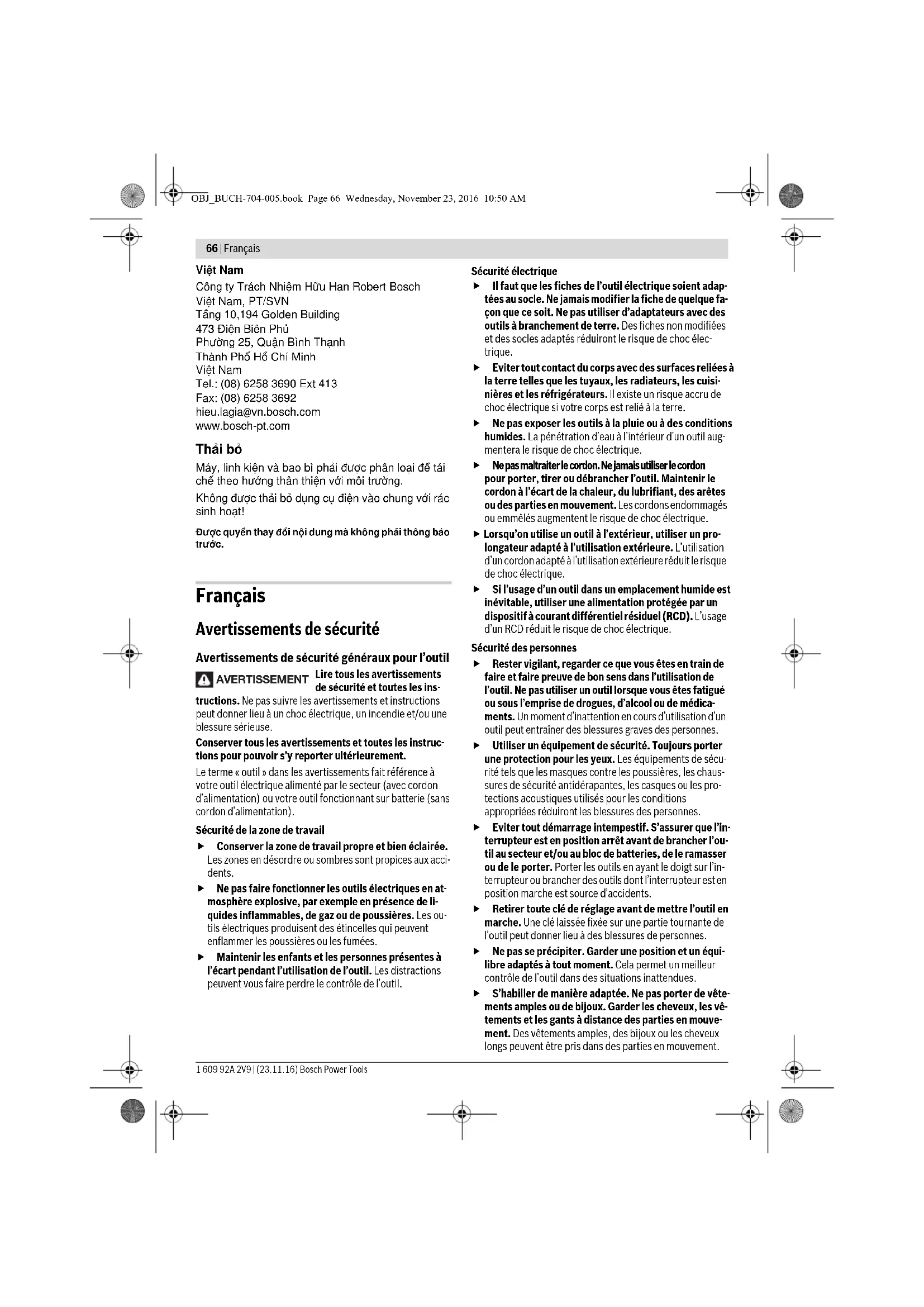

Avertissements de sécurité

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions.

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

• Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. - Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisées pour les conditions appropriées réduiront les blessures des personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

Ne pas forcer l'outil. Utiliser l'outil adapté à toute application. L'outil adapté réalisera moins le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Instructions de sécurité pour meuleuses angulaires

Avertissements de sécurité communs pour les opérations de meulage, de ponçage, de brossage métallique, ou de tronçonnage par meule abrasive

Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique ou outil à tronçonner. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave.

Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent provoquer un danger et causer un accident corporel. Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité. La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat. Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. Le montage fileté des accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle. Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation, examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d'un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l'accessoire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d'essai. Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

▷ Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération. - Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'accessoire coupant avec un fil « sous tension » peut mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. ▷ Placer le câble éloigné de l'accessoire de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire en rotation. Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle. Ne pas faire fonctionner l'outil électrique en le portant sur le côté. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous. Nettoyer régulièrement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. - Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer des matériaux. Ne pas utiliser d'accessoires qui nécessitent des réfrigérants fluides. L'utilisation d'eau ou d'autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique.

Rebonds et mises en garde correspondantes

Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotative, d'un patin d'appui, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation qui, à son tour, contraint l'outil électrique hors de contrôle dans le sens opposé de rotation de l'accessoire au point du grippage.

Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.

Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

▷ Maintenir solidement l'outil et positionner le corps et le bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée auxiliaire, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L'opérateur est en mesure de contrôler les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises. Ne jamais placer votre main à proximité de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main. Ne pas vous placer dans la zone où l'outil se déplacera en cas de rebond. Le rebond pousse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage. Être particulièrement prudent lors d'opérations sur des coins, des arêtes vives, etc. Éviter que l'accessoire ne rebondisse et ne s'accroche. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond. Ne pas fixer de chaîne coupante, de lame de sculpture sur bois ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif

Utiliser uniquement des types de meules recommandés pour tout outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée. Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur peut protéger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements. - Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l'application de forces latérales à ces meules peut les briser en éclats. Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule.

Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevée d'un outil plus petit et elle peut éclater.

Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif

• Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d'exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibilité de rebond ou de rupture de la meule. Ne pas vous placer dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s'éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous. Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l'outil électrique hors tension et tenir l'outil électrique immobile jusqu'à ce que la meule soit à l'arrêt complet. Ne jamais tenter d'enlever le disque à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des mesures correctives afin d'empêcher que la meule ne se grippe. Ne pas démarrer de nouveau le travail directement sur la pièce. Laissez le disque atteindre sa vitesse maximale et entrer en contact avec la pièce prudemment. Le disque peut s'accrocher, se soulever brusquement ou avoir un mouvement arrière si l'appareil est redémarré en charge. Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à fléchir sous leur propre poids. Les supports doivent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d'autres zones sans visibilité. La meule saillante peut couper des tuyaux de gaz ou d'eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds.

Mises en garde de sécurité spécifiques aux opérations de ponçage

Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.

Mises en garde de sécurité spécifiques aux opérations de brossage métallique

Gardez à l'esprit que des brins métalliques sont rejetés par la brosse même au cours d'une opération ordinaire. Ne soumettez pas les fils métalliques à une trop grande contrainte en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettez aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.

Avertissements supplémentaires

Portez toujours des lunettes de protection.

Utilisez des détecteurs appropriés afin de déceler des conduites cachées ou consultez les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Déverrouillez l'interrupteur Marche/Arrêt et mettez-le dans la position d'arrêt, si l'alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. Ceci permet d'éviter un redémarrage incontrôlé. - Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Utilisation conforme

L'outil électroportatif est conçu pour le tronçonnage, le meulage et le brossage de métaux et de pierres sans utilisation d'eau.

Pour le tronçonnage avec des abrasifs agglomérés, utilisez un capot de protection spécifique pour le tronçonnage.

Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante des poussières.

Équipé d'outils de ponçage autorisés, l'outil électroportatif peut être utilisé pour les travaux de ponçage.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Dispositif de blocage de broche 2 Interrupteur Marche/Arrêt 3 Molette de présélection de la vitesse (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E) 4 Poignée supplémentaire (surface de préhension isolante) 5 Clé combinée pour broche d'entraînement M 14 6 Clé combinée pour broche d'entraînement M 10 7 Broche d'entraînement 8 Capot de protection pour le meulage 9 Vis de serrage pour capot de protection 10 Flasque de fixation 11 Meule

12 Écrou de serrage 13 Écrou de serrage rapide SDS-clic 14 Meule assiette carbure 15 Capot de protection pour le tronçonnage 16 Disque à tronçonner 17 Protège-mains 18 Plateau de ponçage en caoutchouc 19 Feuille abrasive 20 Écrou cylindrique 21 Brosse boisseau 22 Carter d'aspiration pour le tronçonnage avec glissière de guidage 23 Disque à tronçonner diamanté* 24 Poignée (surface de préhension isolante)

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.

Caractéristiques techniques

Meuleuse angulaire GWS...	5-100 580 5-115 670 6-100
	Professional
N° d'article	0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
Puisance nominale absorbee	W	5	8	0	580 580 670 670
Puisance utile débitée	W	3	0	0	300 300 400 400
Vitesse de rotation nominale	tr/min 11000 11000 11000 11000 11000
Diamètre max. de la meule	mm 100 100 115 100 100
Filetage de broche	M 10 M 10 M 14			M 10 M 10
Longueur max. filetage de broche de meulage	mm	17	17	22	17	17
Préréglage de la vitesse de rotation	-		-	-	-	-
Poids suivant EPTA-Procedure 01:2014	kg	1,8	1,8	1,9	1,8	1,8
Classe de protection	☐/II		☐/II	☐/II	☐/II	☐/II

Meuleuse angulaire	GWS...		6-100 E	6-115	6-115 E	6-125	6-125 E
	Professional
N° d'article	0 601 ...		375 7..	375 0..	375 5..	375 1..	375 9..
					375 7..
					375 9..
Puisance nominale absorbée	W		670	670	670	670	670
Puisance utile débitée	W		400	400	400	400	400
Vitesse de rotation nominale	tr/min		11000	11000	11000	11000
Plage de réglage de la vitesse de rotation	tr/min		2800	-	2800	-	2800
			- 11000		- 11000		- 11000
Diamètre max. de la meule	mm		100	115	115	125	125
Filetage de broche			M 10 M 14		M 14	M 14
Longueur max. filetage de broche de meulage	mm		17	22	22	22	22
Préréglage de la vitesse de rotation			●	-	●	-	●
Poids suivant EPTA-Procedure 01:2014	kg		1,8	1,9	1,9	1,9	1,9
Classe de protection			☐/II	☐/II	☐/II	☐/II	☐/II
Ces indications sont valables pour une tension nominale de [U] 230V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Montage

Montage des capots de protection

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.

Note : Si la meule se cassait pendant l'utilisation ou si les dispositifs de fixation sur le capot de protection/l'outil électroportatif étaient endommagés, l'outil électroportatif doit être immédiatement envoyé auprès d'un service après-vente. Pour les adresses, voir chapitre « Service Après-Vente et Assistance ».

Capot de protection pour le meulage

Montez le capot de protection 8 sur la broche d'entraînement. Adaptez la position du capot de protection 8 aux exigences des travaux à effectuer. Verrouillez le capot de protection 8 en serrant la vis de blocage 9 au moyen de la clé combinée 5/6.

• Réglez le capot de protection 8 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.

Note : Le dispositif de codage se trouvant sur le capot de protection 8 assure que seul le capot de protection approprié à l'appareil puisse être monté.

Capot de protection pour le tronçonnage

Utilisez toujours le capot de protection spécifique au tronçonnage 15 pour les travaux de tronçonnage avec des abrasifs agglomérés. Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante de poussières.

Le capot de protection pour le tronçonnage 15 se monte de la même manière que le capot de protection pour le meulage 8.

Carter d'aspiration pour le tronçonnage avec des glissières de guidage

Le carter d'aspiration pour le tronçonnage avec glissière de guidage 22 se monte de la même manière que le capot de protection pour le meulage 8.

Poignée supplémentaire

N'utilisez l'outil électroportatif qu'avec la poignée supplémentaire 4.

En fonction du mode de travail, vissez la poignée supplémentaire 4 du côté droit ou gauche du carter d'engrenage.

Protège-main

Lors de travaux avec le plateau de ponçage en caoutchouc 18 ou la rosse boisseau/la rosse circulaire/le plateau à lamelles, montez toujours le protège-main 17.

Montez le protège-main 17 avec la poignée supplémentaire 4.

Montage des outils de meulage

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Ne touchez pas les disques à meuler et à tronçonner avant qu'ils ne se soient complètement refroidis. Les disques peuvent chauffer énormément durant le travail.

Nettoyez la broche d'entraînement 7 ainsi que toutes les pièces à monter.

Afin de serrer et de desserrer les outils de meulage, appuyez sur le dispositif de blocage de la broche 1 afin de bloquer la broche d'entraînement. N'actionnez le dispositif de blocage de la broche que lorsque la broche d'entraînement est à l'arrêt. Sinon, vous pourriez endommager l'outil électroportatif.

Disque à meuler/à tronçonner

Veillez aux dimensions des outils de meulage. L'alésage du disque doit correspondre au flasque de fixation. N'utilisez pas d'adaptateur ni de raccord de réduction. Lors de l'utilisation de disques à tronçonner diamantés, veillez à ce que la flèche indiquant le sens de rotation qui se trouve sur le disque diamanté à tronçonner coïncide avec le sens de rotation de l'outil électroportatif (voir la flèche indiquant le sens de rotation qui se trouve sur le carter d'engrenage). L'ordre du montage est indiqué sur la page des graphiques. Pour fixer le disque de meulage/à tronçonner, desserrez l'écrou de serrage 12 et serrez-le à l'aide de la clé combinée 5/6, voir chapitre « Écrou de serrage rapide ». Après avoir monté le disque à meuler et avant de mettre l'appareil en fonctionnement, contrôlez si l'outil est correctement monté et s'il peut tourner librement. Assurez-vous que le disque à meuler ne frôle pas le capot de protection ni d'autres éléments.

Flasque de fixation pour broche porte-outil M 14 : Un joint en plastique (rondelle élastique) est directement monté autour de l'alésage du flasque 10. Au cas où cette rondelle élastique ferait défaut ou qu'elle soit endommagée, il faut absolument remplacer la flasque d'entraînement 10 avant de continuer à utiliser l'outil. Flasque de fixation pour broche porte-outil M 10 : Le flasque de fixation peut être utilisé des deux côtés.

Plateau à lamelles

Lors de travaux avec le plateau à lamelles, montez toujours le protège-main 17.

Plateau de ponçage en caoutchouc

Lors de travaux avec le plateau de ponçage en caoutchouc 18, montez toujours le protège-main 17.

L'ordre du montage est indiqué sur la page des graphiques. Montez l'écrou cylindrique 20 et serrez-le à l'aide de la clé combinée 5/6.

Brosse boisseau/brosse circulaire

Lors de travaux avec la brosse boisseau ou la brosse circulaire, montez toujours le protège-main 17.

L'ordre du montage est indiqué sur la page des graphiques. Vissez la brosse boisseau/la brosse circulaire sur la broche d'entraînement de façon à ce qu'elle repose fermement sur le flasque se trouvant au bout du filetage de la broche. Serrez la brosse boisseau/la brosse circulaire à l'aide d'une clé à fourche.

Écrou de serrage rapide SDS-clic

Pour permettre un remplacement facile des disques à tronçonner sans utilisation d'autres outils, il est possible d'utiliser l'écrou de serrage rapide 13 au lieu de l'écrou de serrage 12.

L'écrou de serrage rapide 13 ne doit être utilisé qu'avec les disques à meuler et à dégrossir.

N'utilisez qu'un écrou de serrage rapide 13 en parfait état. Lors du vissage, veillez à ce que la face avec le marquage de l'écrou de serrage rapide 13 ne soit pas dirigée vers la meule ; la flèche doit être dirigée vers la marque 25.

Afin de bloquer la broche d'entraînement, appuyez sur le dispositif de blocage de la broche 1. Afin de serrer l'écrou de serrage rapide, tournez fortement la meule dans le sens des aiguilles d'une montre.

Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserré à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre.

Ne desserrez jamais un écrou de serrage rapide bloqué au moyen d'une pince, mais utilisez une clé combinée. Positionnez la clé combinée 5/6 conformément à la figure.

Outils de meulage autorisés

Tous les outils de meulage figurant dans ces instructions d'utilisation peuvent être utilisés.

La vitesse de rotation admissible [tr/min] ou la vitesse circonférentielle [m/s] des outils de meulage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous.

En conséquence, respectez la vitesse de rotation ou la vitesse circonférentielle admissible figurant sur l'étiquette de l'outil de meulage.

	max. [mm] D b d [tr/min] [m/s]
b	100	6	16,0	11000	80
	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
b	70	30	M 10	11000	45
	75	30	M 14	11000	45

Faire pivoter le carter d'engrenage

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.

Il est possible de faire pivoter le carter d'engrenage par paliers de 90°. Ceci permet de mettre l'interrupteur Marche/Arrêt dans une position de maniement favorable à des utilisations spécifiques, p.ex. pour les gauchers.

Desserrez les 4 vis et retirez-les. Faites pivoter le carter d'engrenage avec

précaution et sans le désolidariser du carter machine pour le mettre dans sa nouvelle position. Resserrez à fond les 4 vis.

Aspiration de poussières/de copeaux

• Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, tout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

• Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériel.
• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières à l'emplacement de travail. Les poussières peuvent facilement s'enflammer.

Mise en marche

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V.

Lorsque l'outil électroportatif est utilisé avec des groupes électrogènes qui ne disposent pas de réserves de puissance suffisantes ou d'un réglage de tension approprié avec amplification du courant de démarrage, des pertes de puissance ou un comportement non typique lors de la mise en service peuvent en être la conséquence.

Vérifiez si le groupe électrogène utilisé est approprié, surtout en ce qui concerne la tension et la fréquence délivrées par le groupe.

Mise en marche / Arrêt

Pour la mise en service de l'appareil électroportatif, poussez l'interrupteur Marche/Arrêt 2 vers l'avant.

Pour bloquer l'interrupteur Marche/Arrêt 2, appuyez sur l'interrupteur Marche/Arrêt 2 jusqu'à ce qu'il s'encliquette.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 2 ou, s'il est bloqué, appuyez brièvement sur la partie arrière de l'interrupteur Marche/Arrêt 2, puis relâchez ce dernier.

Afin d'économiser l'énergie, ne mettez l'outil électroportatif en marche que quand vous l'utilisez.

Contrôlez les outils de meulage avant de les utiliser. L'outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. N'utilisez pas d'outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les outils de meulage endommagés peuvent se fendre lors du travail et entraîner de graves blessures.

Préréglage de la vitesse de rotation (GWS 6-100 E / GWS 6-115 E / GWS 6-125 E)

La molette de présélection de la vitesse de rotation 3 permet de sélectionner la vitesse de rotation nécessaire (même durant l'utilisation de l'appareil).

Les indications se trouvant dans le tableau ci-après sont des valeurs recommandées.

Matériau Utilisation Outil de travail Position molette de

réglage

Métal Décapage Feuille abrasive 2-3

Bois, métal Brossage, dérouillage Meule boisseau, feuille abrasive 3

Métal, pierre Meulage Meule

4-6

Métal Égrossissage

Meule

6

Pierre

Tronçonnage

Disque à tronçonner et glissière de guidage

6

Le tronçonnage de la pierre n'est permis qu'avec glissière de guidage.

Instructions d'utilisation

Attention lors de la réalisation de saignées dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Serrez correctement la pièce à travailler lorsque celle-ci ne repose pas de manière sûre malgré son propre poids. Ne sollicitez pas l'outil électroportatif au point qu'il s'arrête. Laissez tourner l'outil électroportatif à vide pendant quelques minutes après une forte sollicitation pour refroidir l'outil de travail. Ne touchez pas les disques à meuler et à tronçonner avant qu'ils ne se soient complètement refroidis. Les disques peuvent chauffer énormément durant le travail. N'utilisez jamais l'outil électroportatif avec un support de tronçonnage.

Dégrossissage

N'utilisez jamais de disques à tronçonner pour les travaux de dégrossissage !

Avec un angle d'inclinaison de 30° à 40°, on obtient les meilleurs résultats lors des travaux de dégrossissage. Guidez l'outil électroportatif de façon régulière en exerçant une pression modérée. Ceci évite un échauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n'y a pas de stries.

Plateau à lamelles

Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils.

Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les meules conventionnelles.

74 | Français

Tronçonnage du métal

Utilisez toujours le capot de protection spécifique au tronçonnage 15 pour les travaux de tronçonnage avec des abrasifs agglomérés.

Lors des travaux de tronçonnage, travaillez en appliquant une vitesse d'avance modérée adaptée au matériau. N'exercez pas de pression sur le disque à tronçonner, ne l'inclinez pas et n'oscillez pas avec.

Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale.

L'outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée.

Lors du tronçonnage de profilés et de tubes carrés, il convient de positionner l'appareil sur la plus petite section.

Tronçonnage de la pierre

Pour le tronçonnage de la pierre, veillez à assurer une aspiration suffisante des poussières. Portez un masque anti-poussières. N'utilisez l'outil électroportatif que pour des travaux de tronçonnage ou de ponçage à sec.

Il est recommandé d'utiliser un disque à tronçonner diamanté pour le tronçonnage de la pierre.

Lorsqu'un carter d'aspiration pour le tronçonnage avec glissière de guidage 22 est utilisé, l'aspirateur doit être agréé pour aspirer de la poussière de pierre. La société Bosch vous offre des aspirateurs appropriés.

Mettez l'outil électroportatif en marche et positionnez-le avec la partie avant de la glissière de guidage sur la pièce à travailler. Travaillez en appliquant une vitesse d'avance modérée, adaptée au matériau.

Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en agrégats, le disque à tronçonner diamanté risque de s'échauffer et de subir ainsi des dommages. Des gerbes d'étincelles autour du disque à tronçonner diamanté en sont le signe.

Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelques temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser se refroidir. Un ralentissement perceptible du rythme de travail et des gerbes d'étincelles circonférentielles constituent des indices signalant un émoussage du disque à tronçonner diamanté. Vous pouvez le réaffûter en coupant dans un matériau abrasif (p. ex. brique silico-calcaire).

Indications concernant les normes de construction

Les saignées dans les murs porteurs sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement ces directives. Avant de commencer le travail, consultez l'ingénieur responsable des travaux, l'architecte compétent ou la Direction responsable des travaux.

Entretien et Service Après-Vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Veillez à ce que l'outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr. Dans la mesure du possible, utilisez toujours un dispositif d'aspiration quand les conditions de travail sont extrêmes. Soufflez souvent de l'air comprimé à travers les fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques conductrices se déposent à l'intérieur de l'outil. La double isolation de l'outil électrique peut ainsi en être endommagée.

Stockez et traitez les accessoires avec précaution.

Si le remplacement du câble d'alimentation est nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d'éviter des dangers de sécurité.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.

Pour avoir des renseignements concernant la garantie, les travaux d'entretien ou de réparation ou les pièces de rechange, veuillez contacter votre détaillant spécialisé.

Français | 75

Maroc

Outipro

1. rue du Lieutenant Mahmoud Mohamed

20300 Casablanca

Tél. : [phone]

E-mail : [e-mail]

Algérie

Siestal

Zone Industrielle Ihaddaden 06000 Bejaia

Tél : [phone]

Fax : [phone]

E-mail : [e-mail]

Tunisie

Sotel

Z.I. St. Gobin Lotissement SMMT-Lot No 25-99

2014-Megrine Riadh

Tél : [phone]

Fax : [phone]

E-mail : [e-mail]

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Sous réserve de modifications.
