MODE D'EMPLOI GHF2W Gitzo

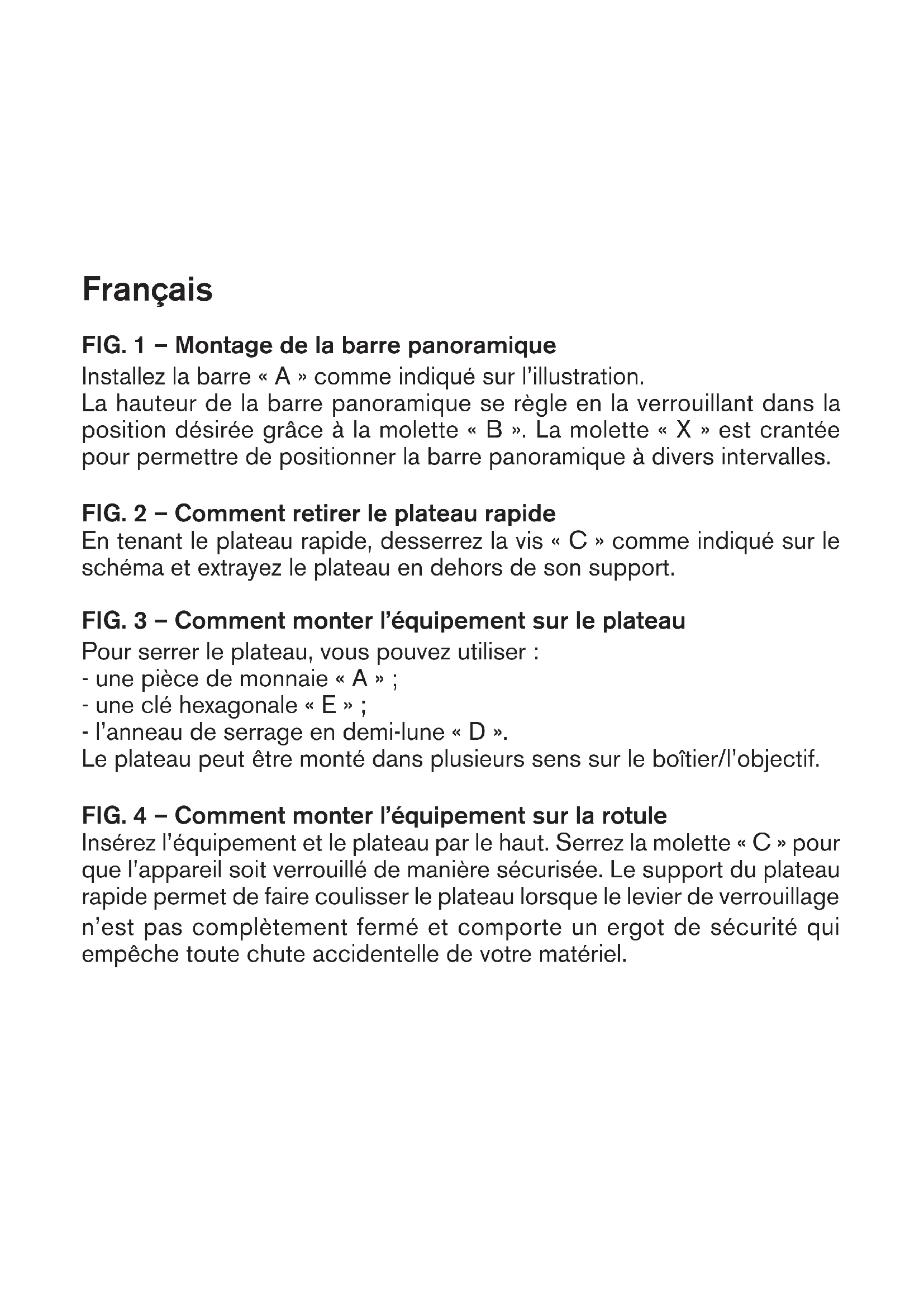

die oben beschriebenen Schritte und wählen die folgende Position (2. und 3. Strich nach dem ). Die 3. Position entspricht der maximalen Gegengewichtskapazität. ABB. 15 – Entfernen Sie die Ausrüstung vom KopfABB. 16 – Verwenden Sie N Schwenkregler-Knopf: Friktion und Verriegeln (360°) F Neiger-Knopf: Friktion und Verriegeln (+90/-60°)Français FIG. 1 – Montage de la barre panoramique Installez la barre « A » comme indiqué sur l’illustration. La hauteur de la barre panoramique se règle en la verrouillant dans la position désirée grâce à la molette « B ». La molette « X » est crantée pour permettre de positionner la barre panoramique à divers intervalles. FIG. 2 – Comment retirer le plateau rapide En tenant le plateau rapide, desserrez la vis « C » comme indiqué sur le schéma et extrayez le plateau en dehors de son support. FIG. 3 – Comment monter l’équipement sur le plateau Pour serrer le plateau, vous pouvez utiliser : - une pièce de monnaie « A » ; - une clé hexagonale « E » ; - l’anneau de serrage en demi-lune « D ». Le plateau peut être monté dans plusieurs sens sur le boîtier/l’objectif. FIG. 4 – Comment monter l’équipement sur la rotule Insérez l’équipement et le plateau par le haut. Serrez la molette « C » pour que l’appareil soit verrouillé de manière sécurisée. Le support du plateau rapide permet de faire coulisser le plateau lorsque le levier de verrouillage n’est pas complètement fermé et comporte un ergot de sécurité qui empêche toute chute accidentelle de votre matériel.FIG. 5-6-7-8-9-10-11-12-13-14 – Système de contrebalancement La rotule est dotée d’’un système de contrebalancement à ressort (Marche/ Arrêt, 7 positions) pour compenser le poids décentré de l’équipement. La rotule est en mesure de supporter des charges atteignant jusqu’à 4 kg et le système de balancier permet de compenser une charge excentrée de jusqu’à 2,5 kg. La rotule peut être utilisée avec ou sans système de contrebalancement. FIG. 5 - Sans système de contrebalancement, la rotule fonctionne comme une tête fluide standard :
1. Vérifiez que la molette de réglage de l’inclinaison « F » soit serrée.
2. D’une main, sortez et tournez à fond la molette « H » jusqu’à la position
« OFF » (Arrêt), en suivant le sens de la flèche.
3. De l’autre main, tenez l’équipement et dévissez la molette « F ».
FIG. 6 Si vous voulez utilisez le système de contrebalancement, procédez comme suit :
1. Dévissez la molette « F » tout en tenant votre équipement pour éviter
qu’il ne bascule brusquement.
2. Déplacez l’équipement pour atteindre la position « zéro » (indiquée
par la flèche ). FIG. 7 - De l’autre main, tournez à fond la molette « H » jusqu’à la position « ON » (Marche), en suivant le sens de la flèche.FIG. 8 - Si l’équipement ne bouge pas, cela signifie que vous avez atteint le point d’équilibre. FIG. 9 - Si l’équipement bascule, cherchez le point d’équilibre comme suit :
1. FIG. 10 - Tournez et sortez la molette « H » jusqu’à la position « off » (Arrêt).
2. FIG. 11 - Positionnez votre équipement dans le sens opposé à la bascule.
3. FIG. 12 - Arrivez au premier trait de repère après la position « zéro »
en fonction du sens de la chute (toujours dans le sens opposé) et tournez la molette « H » en position « ON » (Marche) jusqu’à ce qu’elle se bloque dans sa position.
4. FIG. 13 - Contrôlez que l’équipement ne bouge plus : cela signifie que
vous avez atteint le point d’équilibre.
