MANUALE UTENTE GHF2W Gitzo

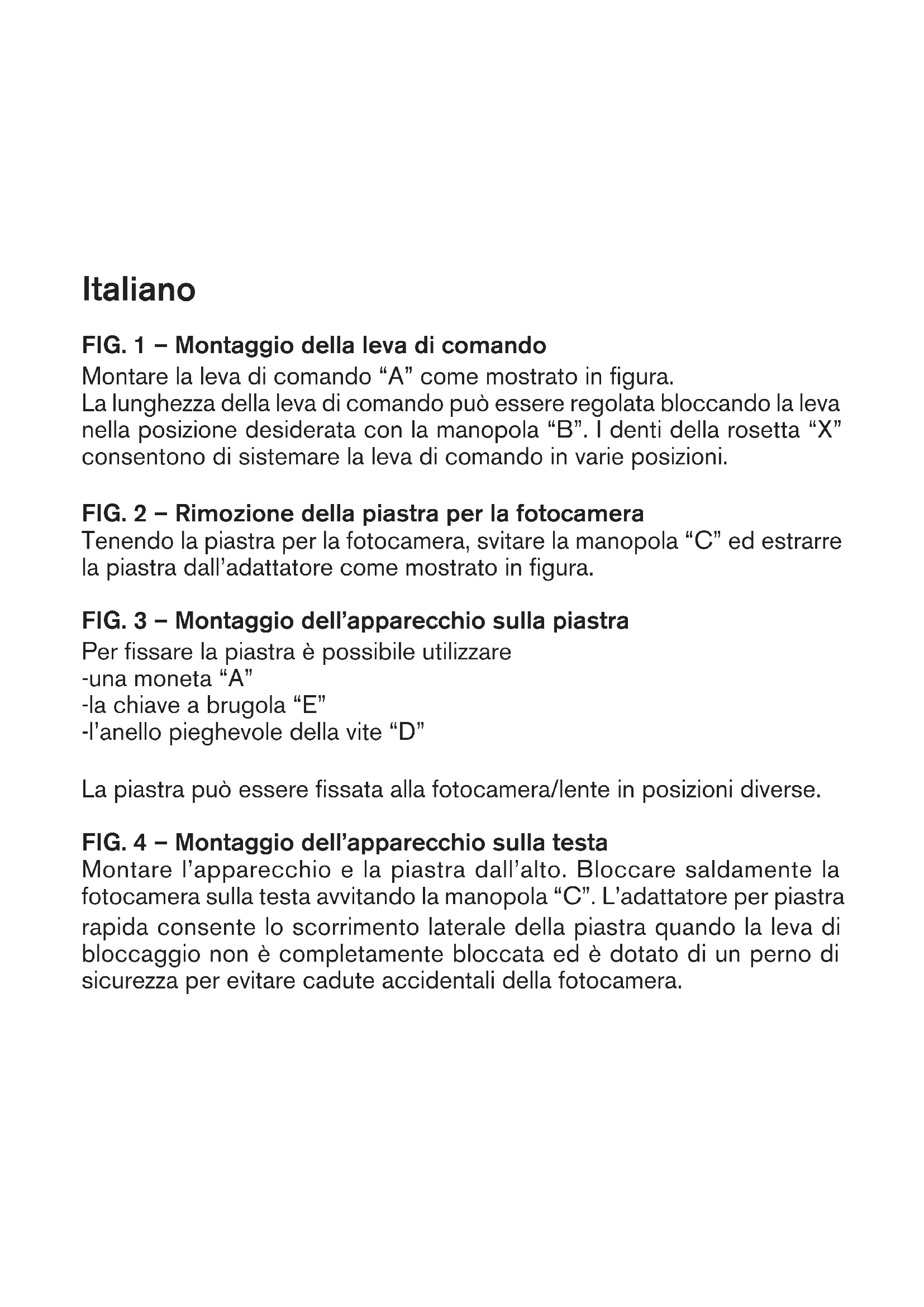

selecting the following position (2nd and 3rd dashes after the ). 3rd position allows the maximum balance capacity. FIG. 15 – Remove equipment from the head FIG. 16 – Use N Pan control knob: friction and lock (360°) F Tilt control knob: friction and lock (+90/-60°)Italiano FIG. 1 – Montaggio della leva di comando Montare la leva di comando “A” come mostrato in figura. La lunghezza della leva di comando può essere regolata bloccando la leva nella posizione desiderata con la manopola “B”. I denti della rosetta “X” consentono di sistemare la leva di comando in varie posizioni. FIG. 2 – Rimozione della piastra per la fotocamera Tenendo la piastra per la fotocamera, svitare la manopola “C” ed estrarre la piastra dall’adattatore come mostrato in figura. FIG. 3 – Montaggio dell’apparecchio sulla piastra Per fissare la piastra è possibile utilizzare -una moneta “A” -la chiave a brugola “E” -l’anello pieghevole della vite “D” La piastra può essere fissata alla fotocamera/lente in posizioni diverse. FIG. 4 – Montaggio dell’apparecchio sulla testa Montare l’apparecchio e la piastra dall’alto. Bloccare saldamente la fotocamera sulla testa avvitando la manopola “C”. L’adattatore per piastra rapida consente lo scorrimento laterale della piastra quando la leva di bloccaggio non è completamente bloccata ed è dotato di un perno di sicurezza per evitare cadute accidentali della fotocamera.FIG. 5-6-7-8-9-10-11-12-13-14 – Sistema di controbilanciamento La testa è fornita di un sistema di controbilanciamento a molla precaricata (ON/OFF, 7 posizioni) per compensare il peso sbilanciato dell’apparecchio in uso. La testa può portare fino a 4 kg di peso, mentre il sistema di bilanciamento può compensare uno squilibrio fino a 2,5 kg. La testa può essere utilizzata con o senza il sistema di controbilanciamento attivato o disattivato. FIG. 5 Senza il sistema di controbilanciamento la testa si comporta come una normale testa fluida:

1. assicurarsi che la ghiera di controllo dell’inclinazione “F” sia stretta;

2. con una mano estrarre e ruotare a fondo la manopola “H” in posizione

“OFF” (come indicato dalla freccia);

3. con l’altra mano tenere l’apparecchio e svitare la ghiera “F”.

FIG. 6 Per utilizzare la testa con il sistema di controbilanciamento, procedere come segue: - svitare la ghiera “F” reggendo l’apparecchio per impedirne la caduta - portare l’apparecchio in posizione “zero” (indicata dalla freccia ) FIG. 7 - Con l’altra mano ruotare a fondo la manopola “H” in posizione “ON” (come indicato dalla freccia). FIG. 8 - Se l’apparecchio non si muove, significa che è stato raggiunto il punto di bilanciamento.FIG. 9 - Se l’apparecchio si inclina, trovare il punto di bilanciamento come segue.

1. FIG. 10 - Estrarre e ruotare la manopola “H” in posizione “OFF”.

2. FIG. 11 - Ruotare l’apparecchio in direzione opposta a quella di caduta.

3. FIG. 12 - Selezionare il primo valore di compensazione dopo la posizione

“zero” in base alla direzione di caduta (andare sempre nella direzione opposta) e ruotare la manopola “H” fino a bloccarla su “ON”.

4. FIG. 13 - Verificare che l’apparecchio non tenda a inclinarsi.

Se l’apparecchio non si muove significa che è stato raggiunto il punto di bilanciamento.
