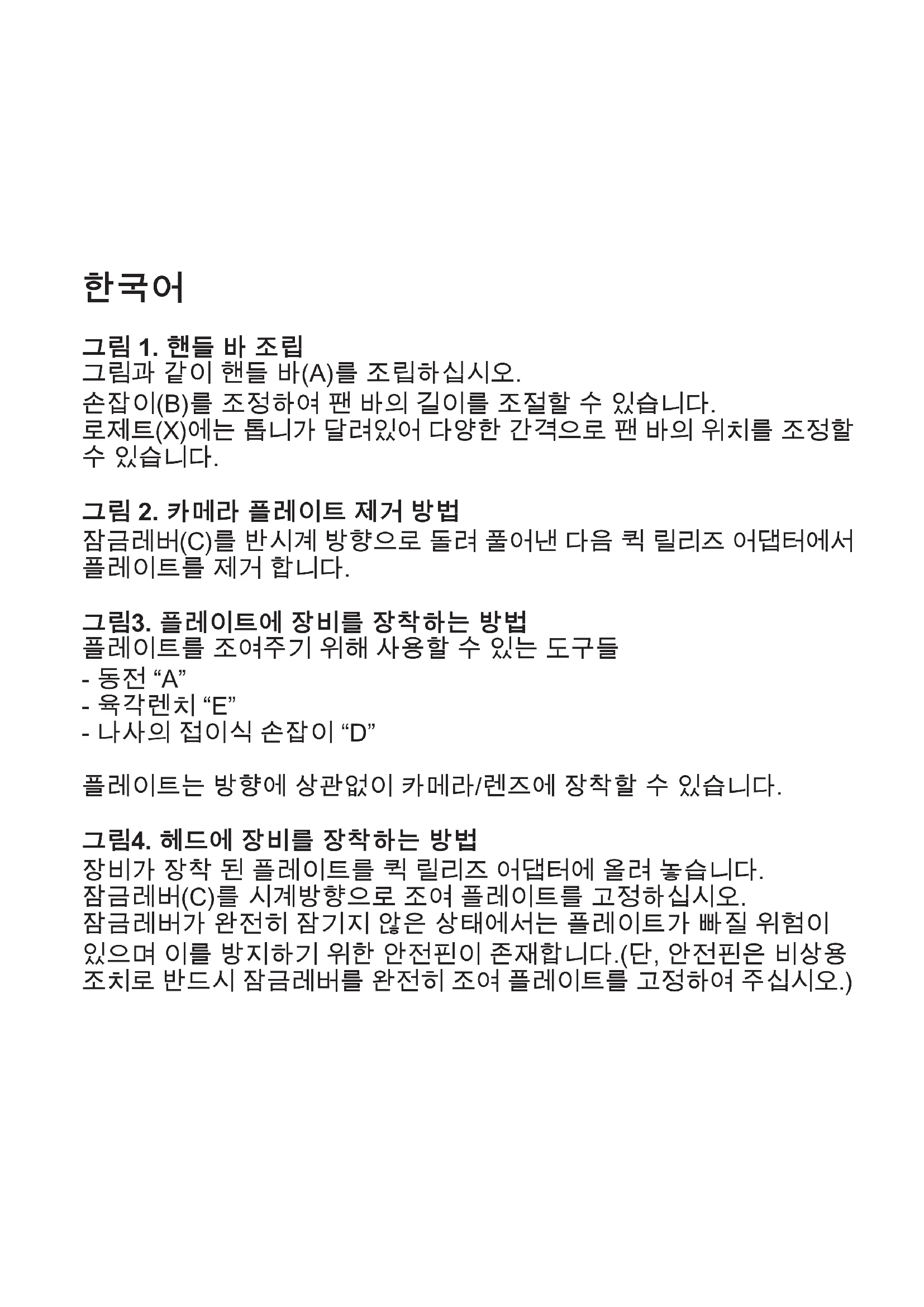

的第2和第3个破折号）。第三个位置允许最大的平衡能力。 图 15 – 从顶部移除设备 图 16 – 使用 N全景控制旋钮：阻尼和锁紧（360°） F俯仰控制旋钮：阻尼和锁紧（+90/-60°）한국어 그림 1. 핸들 바 조립 그림과 같이 핸들 바(A)를 조립하십시오. 손잡이(B)를 조정하여 팬 바의 길이를 조절할 수 있습니다. 로제트(X)에는 톱니가 달려있어 다양한 간격으로 팬 바의 위치를 조정할

그림 2. 카메라 플레이트 제거 방법 잠금레버(C)를 반시계 방향으로 돌려 풀어낸 다음 퀵 릴리즈 어댑터에서 플레이트를 제거 합니다. 그림3. 플레이트에 장비를 장착하는 방법 플레이트를 조여주기 위해 사용할 수 있는 도구들 - 동전 “A” - 육각렌치 “E” - 나사의 접이식 손잡이 “D” 플레이트는 방향에 상관없이 카메라/렌즈에 장착할 수 있습니다. 그림4. 헤드에 장비를 장착하는 방법 장비가 장착 된 플레이트를 퀵 릴리즈 어댑터에 올려 놓습니다. 잠금레버(C)를 시계방향으로 조여 플레이트를 고정하십시오. 잠금레버가 완전히 잠기지 않은 상태에서는 플레이트가 빠질 위험이 있으며 이를 방지하기 위한 안전핀이 존재합니다.(단, 안전핀은 비상용 조치로 반드시 잠금레버를 완전히 조여 플레이트를 고정하여 주십시오.)그림 5,6,7,8,9,10,11,12,13,14 카운터 밸런스 시스템 헤드에는 스프링 장착 된 카운터 밸런스 시스템(ON/OFF, 7가지 위치) 이 있어 장비의 중심 무게를 균형 있게 조정할 수 있습니다. 헤드의 최대적재하중은 4kg(8.8lbs)이며 밸런스 시스템은 최대 2.5kg(5.5lbs)까지 장비의 균형을 유지할 수 있습니다. 카운터 밸런스 시스템과 상관없이 헤드 사용이 가능합니다. 그림. 5 카운터 밸런스 시스템을 사용하지 않을 경우 일반 헤드와 동일하게

1. 틸트 조절용 손잡이 “F”가 잠겨있는지 확인하십시오.

2. 손잡이(H)를 당긴 후 반시계방향으로 돌려서 “OFF”로 위치하게

3. 틸트 조절용 손잡이(F)를 돌려 풀어줍니다.(장비가 넘어지거나 빠지지

않도록 반드시 다른손을 이용하여 장비를 고정하여 주십시오.) 그림. 6 카운터 밸런스 시스템으로 헤드를 사용하려면 다음 사항들을

- 손잡이가 갑자기 튀어나오지 않도록 방지하기 위하여 장비를 잡은 상태에서 손잡이 “F”를 풀어주십시오. - 장착 된 장비를 움직여 눈금을 0에 맞춰 주십시오 그림. 7 - 손잡이 “H”를 시계방향으로 돌려 “ON”에 위치하도록 하여 주십시오. 카운터 밸런스 시스템으로 헤드를 사용하려면 다음 사항들을 따라주십시오.- 손잡이가 갑자기 튀어나오지 않도록 방지하기 위하여 장비를 잡은 상태에서 손잡이 “F”를 풀어주십시오. - 장착 된 장비를 움직여 눈금을 0에 맞춰 주십시오 그림. 8 - 장착 된 장비가 기울어지지 않으면 균형이 맞추어졌음을

그림. 9 - 장비가 기울어지면 다음 내용에 따라 균형을 맞춰줍니다. 1 그림 10 손잡이(H)를 당긴 후 반시계방향으로 돌려서 “OFF”로 위치하게

2 그림 11 장비를 반대 방향으로 기울여 주십시오. 3 그림 12 장착 된 장비를 움직여 눈금을 1칸 조정한 뒤(장비가 기울어진 방향의 반대 방향으로 항상 기울여 주어야 합니다.) 손잡이 “H”를 시계방향으로 돌려 “ON”에 위치하도록 하여 주십시오 4 그림 13 장착 된 장비가 기울어지지 않으면 균형이 맞추어졌음을
