BEDIENUNGSANLEITUNG GHF2W Gitzo

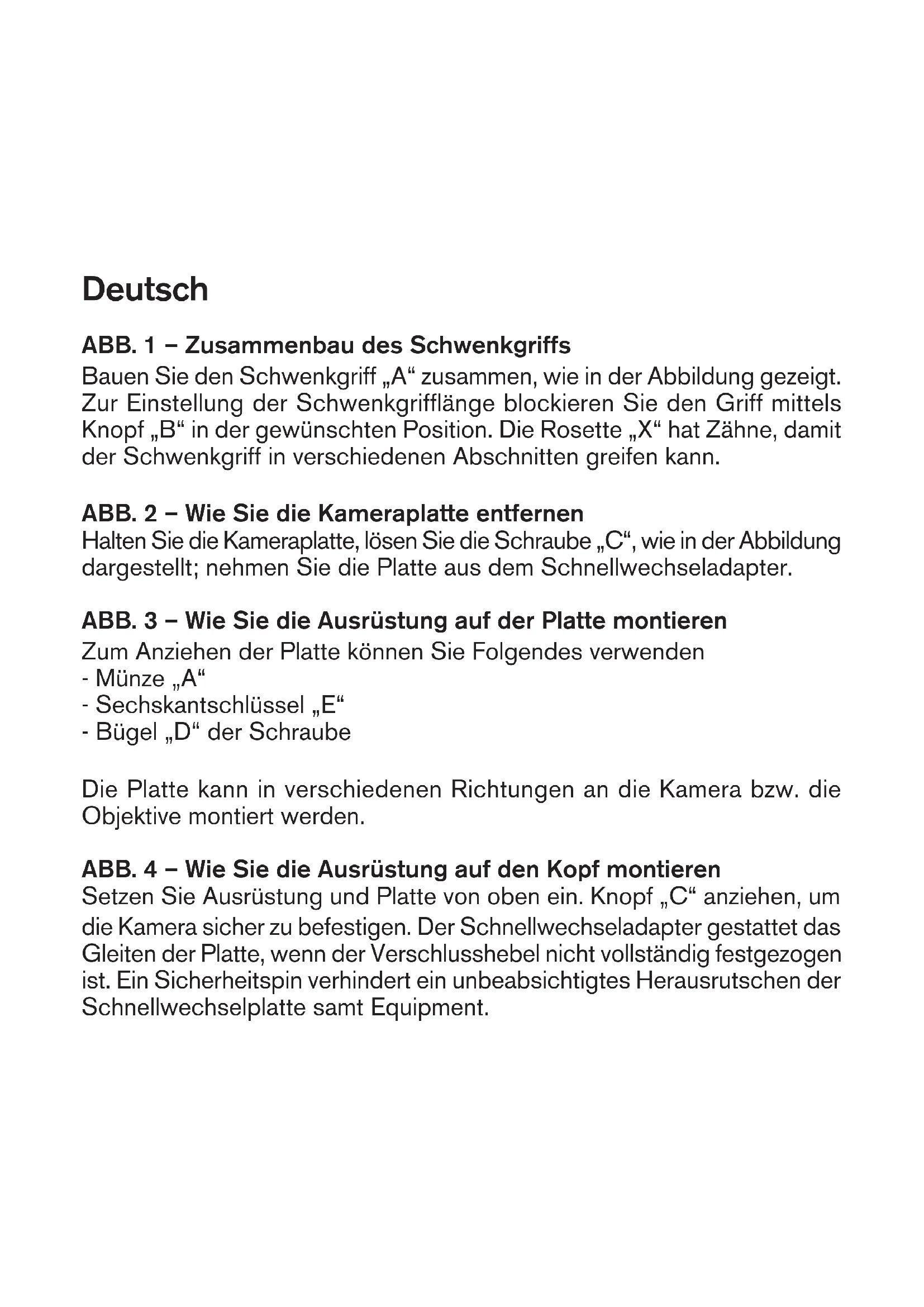

ABB. 1 - Zusammenbau des Schwenkgriffs
Bauen Sie den Schwenkgriff „A“ zusammen, wie in der Abbildung gezeigt. Zur Einstellung der Schwenkgrifflänge blockieren Sie den Griff mittels Knopf „B“ in der gewündchten Position. Die Rosette „X“ hat Zähne, damit der Schwenkgriff in verschiedene Abschnitten greifen kann.
ABB. 2 - Wie Sie die Kameraplatte entfernen
Halten Sie die Kameraplatte, lösen Sie die Schraube „C“, wie in der Abbildung dargestellt; erhmen Sie die Platte aus dem Schnellwechseladapter.
ABB. 3 - Wie Sie die Ausrüstung auf der Platte montieren
Zum Anziehen der Platte konnen Sie Folgendes verwenden
-MünzeA
- Sechskantschlüssel „E"
- Bügel „D“ der Schraube
Die Platte kann in verschiedeneen Richtungen an die Kamera bzw. die Objektive montiert werden.
ABB. 4 - Wie Sie die Ausrüstung auf den Kopf montieren
Setzen Sie Ausrüstung und Platte von oben ein. Knopf „C“ anziehen, um die Kamera safer zu befestigen. Der Schnellwechseladapter gestattet das Gleiten der Platte, wenn der Verschlussshebel nicht vollständig festgezogen ist. Ein Sicherheitspin verhindert ein unbeabsichtigtes Herausrutschen der Schnellwechselplatte damit Equipment.
ABB. 5-6-7-8-9-10-11-12-13-14 - Gegengewichtsystem
Der Kopf ist mit einem gefederten Gegengewichtssystem (ON/OFF, 7 Positionen) ausgestattet. Dieses balanciert außerhalb des Schwerpunkts befindliche Lasten aus. Der Kopf unterstützt Lasten bis zu 4kg , das Gegengewichtssystem balanciert außerhalb des Schwerpunkts befindliche Lasten bis zu 2,5kg aus. Der Kopf kann mit oder ohne Gleichgewichtssystem eingesetzt werden.
ABB.5
Beim Einsatz ohne Gegengewicht verhält sich der Kopf wie ein Standard-Fluid-Kopf:
- Stellen Sie sicher, dass der Neiger-Knopf „F“ fest angezogen ist.
- Mit einer Handziehen Sie den Knopf „H“ Heraus und drehenihn ganz in die „OFF“-Position (der Pfeilrichtung folgend).
- Mit der anderen Hand halten Sie ihre Ausrüstung und losen Sie den Knopf „F".
ABB.6
Wenn Sie den Kopf mit Gegengewichtssystem nutzen möchten, gehen Sie vor, wie folgt:
-Lösen Sie den Knopf „F“, während Sie die Ausrüstung festhalten, um ein unbeabsichtiges Herausrutschen zu vermeiden
-Bewegen Sie die Ausrüstung in die Null-Position (siehe Pfeil).
ABB. 7 - Mit der anderen Hand drehen Sie den Knopf „H“ in die „ON“-Position (dem Pfeil folgend).
ABB. 8 - Wenn sich die Ausrüstung nicht nach hinten oder vorne neigt, haben Sie den Gleichgewichtspunkt erreicht.
ABB. 9 - Neigt sich die Ausrüstung, finden Sie den Gleichgewichtspunkt, wie folgt:
1. ABB. 10 - Ziehen Sie den Knopf „H“ Heraus und drehen Sieihn die OFF"-Position.
2. ABB. 11 - Drehen Sie ihre Ausrüstung in die Richtung, die dem Neigen entgegengesetzt ist.
3. ABB. 12 - Erreichen Sie den ersten Strich nach der „Null“-Position je nach Fallrichtung (immer in die entgegensetzteichtigung); drehen Sie den Knopf „H“ in die „ON“-Position, bis er einrastet.
4. ABB. 13 - Prufen Sie, ob sich die Ausrüstung nicht bewegt: Dies bedeutet, Sie haben den Gleichgewichtspunkt erreicht.
5. ABB. 14 - Falls die Ausrüstung weiterhin neigt, wiederholen Sie die oben beschreibenben Schritte und wahren die folgende Position (2. und 3. Strich nach dem Die 3. Position entspricht der maximalen Gegenewichtskapazität.
ABB. 15 - Entfernen Sie die Ausrüstung vom Kopf
ABB. 16 - Verwenden Sie
N Schwenkregler-Knopf: Friktion und Verriegeln (360°)
F Neiger-Knopf: Friktion und Verriegeln (+90/-60°)
