MANUAL DE USUARIO GHF2W Gitzo

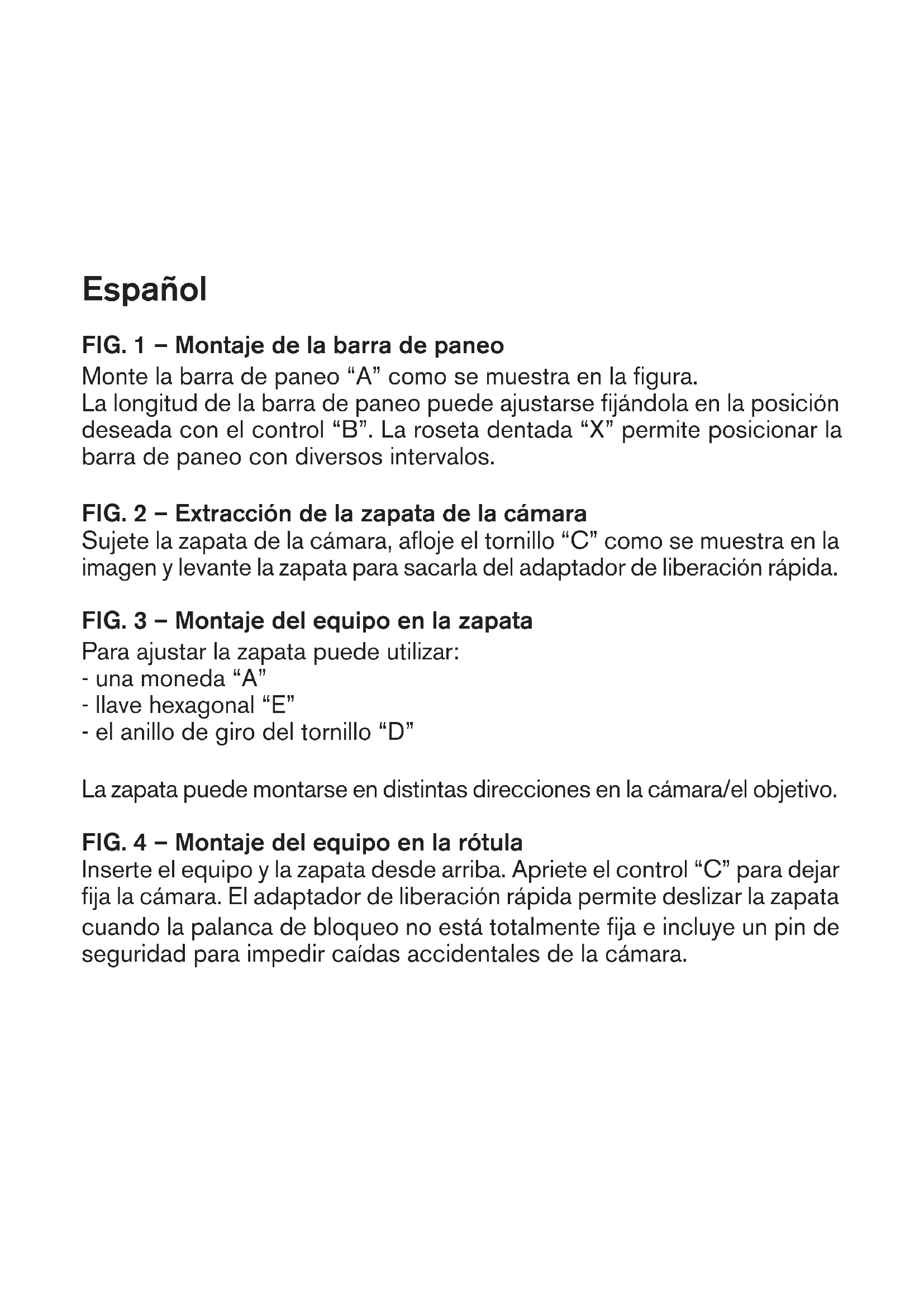

FIG. 1 - Montaje de la barra de paneo

Monte la barra de paneo "A" como se muestra en la figura.

La longitud de la barra de paneo puede ajustarse fjándola en la posición deseada con el control "B". La roseta dentada "X" permite.positionar la barra de paneo con diversos intervalos.

FIG. 2 - Extracción de la zapata de la camarata

Sujete la zapata de la cármara, afloje el tornillo "C" como se muestra en laImagen y levante la zapata para sacarla del adaptordo de liberacion rapiida.

FIG. 3 - Montaje del equipo en la zapata

Paraaabstar la zapata可以更好utilizar:

• una moneda "A"
• llave hexagonal "E"
• el anillo de giro del tornillo "D"

La zapata puede montarse en-distintas direcciones en la camarra/el objetivo.

FIG. 4 - Montaje del equipo en la rótula

Inserte el equipo y la zapata desde arriba. Apriete el control "C" para dejar fija la cámina. El adaptador de liberación rápida permite deslizar la zapata cuando la palanca de bloqueo no está totalmente fija e incluye un pin de seguidad para impeder caidas accidentales de la cámina.

FIG. 5-6-7-8-9-10-11-12-13-14 - Sistema de contrabalanceo

La rótula llama un sistema de contrabalanceo por resorte (ON/OFF, 7 posiciones) para equilibrar el peso del equipo fuera del centro de gravedad. La rótula es capaz de soportar hasta 4kg (8,8 lb) dearga y el sistemas de contrabalanceo pueda compensar hasta 2,5kg (5,5 lb) dearga descentrada. La rótula pueda utiliser con el sistemas de contrabalanceo o sin el.

FIG. 5

Sin el sistema de contrabalanceo, la rotula funciona como una rotula fluida normal:

1. Cerciorese de que el control de inclinacion "F" esté apretado.
2. Con una mano, tire del control "H" y girelo por completeo hasta la posicion "OFF" (en el sentido de la flecha).
3. Con la另一边 mano, sujete el equipo y afloje el control "F".

FIG. 6

Para utiliser la rótula sin el sistema de contrabalanceo, proceda como sigue:
- Afloje el control "F"@mñtras sujeta el equipo para que no se caiga.
- Mueva el equipo hasta la posicion "cero" (indicada por la flecha).

FIG. 7 - Con la另一边 mano, gire totalmente el control "H" hasta la posicion "ON" (en el sentido de la flecha).

FIG. 8 - Si el equipo no se mueve, significica que ha alcanzado el punto de equilibrio.

FIG. 9 - Si el equipo se inclina, busque el punto de equilibrio como se indica a continuación.

1. FIG. 10 - Tire del control "H" y girelo hasta la posicion "OFF".
2. FIG. 11 - Gire el equipo en sentido opuesto al que se ha inclinado.
3. FIG. 12 - Llegue hasta la primeramarcauponés de la posicón“cero” de acuerdo con el sentido de inclinación (siempre en sentido opuesto) y gire el control “H” a la posicón “ON” hasta que quede bajo.
4. FIG. 13 - Compruebe si el equipo no se mueve, lo que significica que ha alcanzado el punto de equilibrio.
5. FIG. 14 - Si el equipo se inclina, repita las actiones anteriores para seleccionar la posicion?sigue (2a y 3a marcas afterwards de la flecha La 3a posicion ofrece la maxima capacidad de equilibrio.

FIG. 15 - Desmontaje del equipo de la rotula

FIG. 16 - Uso

Control de paneo N: friccion y bloqueo (360^) Control de inclinacion F: friccion y bloqueo (+90 / - 60^)
