HWN660 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Barre de son 5.1 canaux, puissance totale de 360 W, technologie Dolby Digital, DTS Virtual:X
Connectivité	Bluetooth, HDMI ARC, entrée optique, USB
Dimensions	Dimensions de la barre : 1010 x 60 x 85 mm
Poids	Poids de la barre : 2.8 kg
Utilisation	Idéale pour améliorer l'expérience audio des téléviseurs, films, jeux vidéo et musique
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, éviter les chocs physiques
Informations générales	Compatible avec la plupart des téléviseurs, installation facile, télécommande incluse

FOIRE AUX QUESTIONS - HWN660 SAMSUNG

Comment connecter ma barre de son SAMSUNG HW-N660 à ma télévision ?

Vous pouvez connecter votre barre de son à votre télévision via un câble HDMI ARC, un câble optique ou Bluetooth. Pour HDMI ARC, assurez-vous que votre télévision et la barre de son sont compatibles. Pour la connexion optique, utilisez un câble optique pour relier les deux appareils.

Pourquoi ma barre de son ne s'allume-t-elle pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à la barre de son. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Comment ajuster les paramètres audio de ma barre de son ?

Vous pouvez ajuster les paramètres audio en utilisant la télécommande de la barre de son. Appuyez sur le bouton 'Sound Mode' pour choisir parmi les différents modes audio disponibles, ou utilisez l'application SmartThings pour des réglages plus avancés.

Ma barre de son ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que votre routeur Wi-Fi fonctionne correctement et que la barre de son est à portée du signal. Redémarrez la barre de son et essayez de vous reconnecter. Vous pouvez également réinitialiser les paramètres réseau de la barre de son dans le menu des paramètres.

Comment mettre à jour le firmware de ma barre de son ?

Vous pouvez mettre à jour le firmware via l'application SmartThings ou en téléchargeant la mise à jour à partir du site Web de Samsung sur une clé USB, puis en la branchant sur la barre de son.

Pourquoi le son de ma barre de son est-il désynchronisé avec l'image ?

Cela peut être causé par un délai de traitement. Vérifiez les paramètres de synchronisation audio dans le menu de votre barre de son. Vous pouvez également essayer de désactiver les effets audio avancés pour réduire le décalage.

Comment réinitialiser ma barre de son aux paramètres d'usine ?

Pour réinitialiser votre barre de son, appuyez sur le bouton 'Volume +' et le bouton 'Source' en même temps pendant environ 5 secondes jusqu'à ce que l'écran affiche 'INIT'. Cela réinitialisera tous les paramètres aux valeurs par défaut.

La télécommande de ma barre de son ne fonctionne pas, que faire ?

Vérifiez si les piles de la télécommande sont faibles ou mal installées. Remplacez-les si nécessaire. Si la télécommande ne fonctionne toujours pas, essayez de réinitialiser la barre de son.

MODE D'EMPLOI HWN660 SAMSUNG

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
5	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
!	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
=	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
Δi	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de chocolélectrique, n'expose pas cet apparéil à la pluie ou à l'humidité.

ATTENTION

• POUR PREVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet apparéil doit toujours être branché à une prise terre.

• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.

• Evitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l'appareil, vous devez-retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRECAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation repertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm ajusté de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est consçu pour une utilisation en continu. Pour entièrement étéindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourrait endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée) ou de tout équipement capable de creer des champs magnétiques ou électriques. Débranchez le cable d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à bassé température. Si vous doivent transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contérer des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraine un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les specifications du produit.

MANUEL COMPLET

Vous pouvez acceder au MANUEL COMPLET sur le centre d'assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou apparéil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support)

La presentation et les specifications peuvent faire l'objet de modifications sans prévis.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2) 2

02 Présentation du Produit 3

Panneau avant / Panneau cote croit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation electrique 5

Connexion de la Soundbar au Caisson de basse 6

• Connexion automatique entre le Caisson de basse et la Soundbar 6

• Connexion manuelle du Caisson de basse si la connexion automatique échoue

Connexion du SWA-8500S à une Soundbar (Vendue séparation) 8

04 Connexion à votre Téleviseur 10

Méthode 1. Connexion avec un cable 10

• Connexion à l'aide d'un cable optique 10

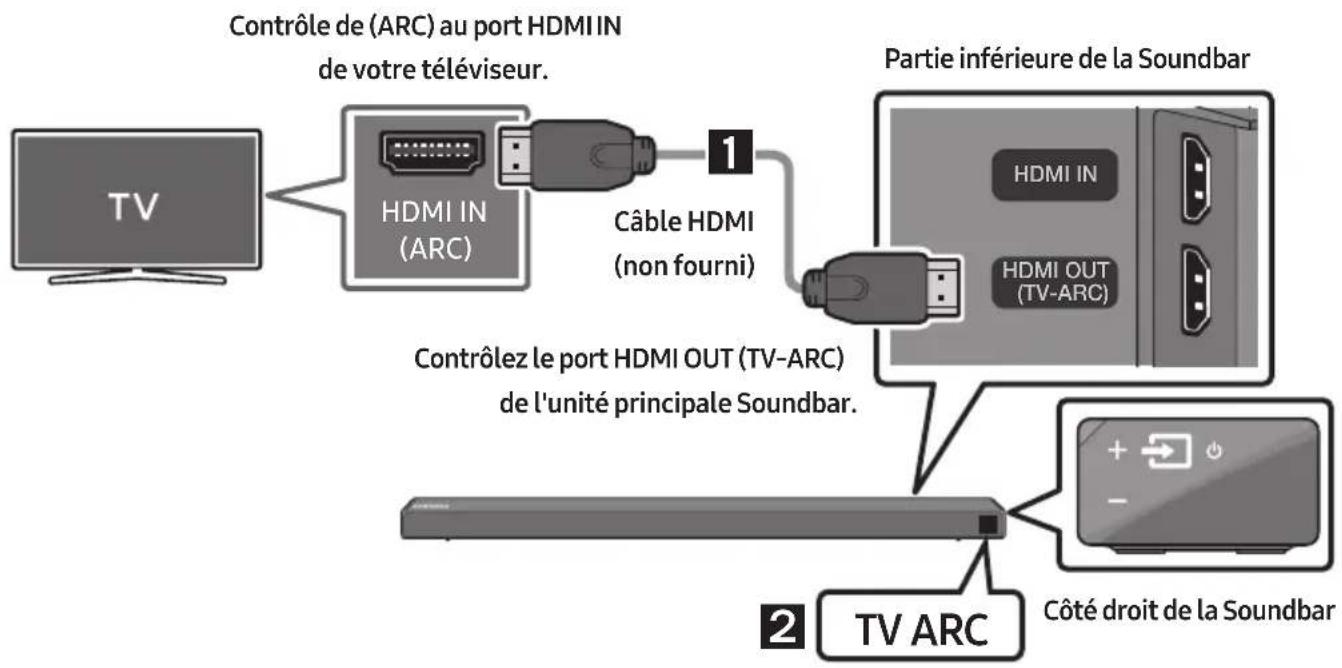

• Connexion d'un téléviseur à l'aide d'un cable HDMI 11

Méthode 2. Connexion sans fil 12

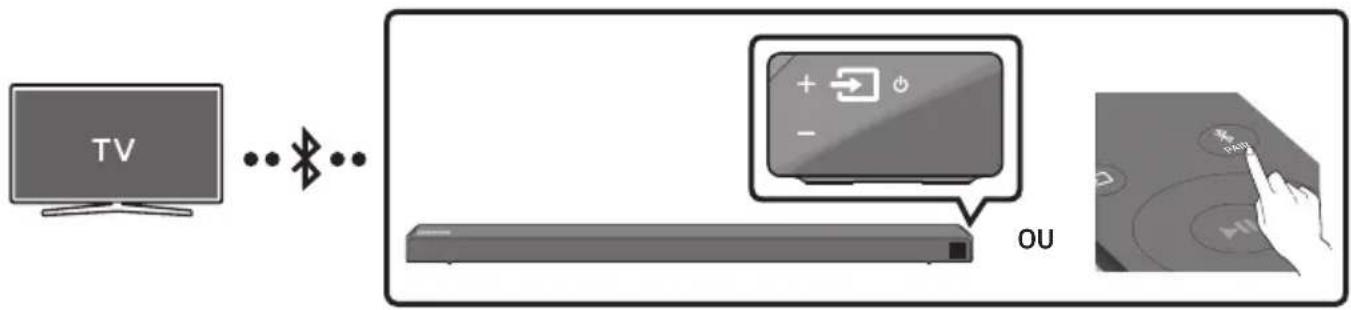

• Connexion à un téléviseur via Bluetooth 12

05 Connexion à un Appareil Externe 14

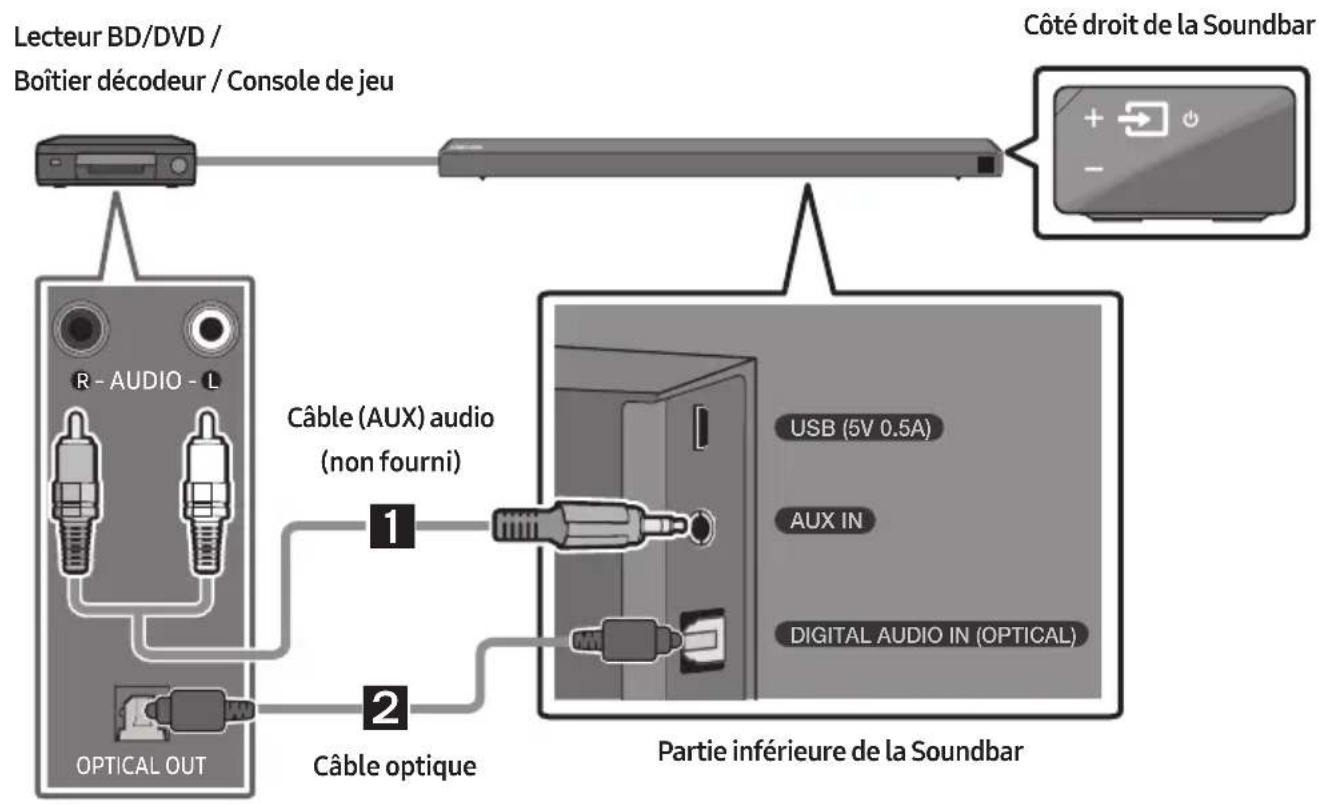

Connexion à l'aide d'un cable audio Optique ou Analogue (AUX) 14

Connexion à l'aide d'un cable HDMI 15

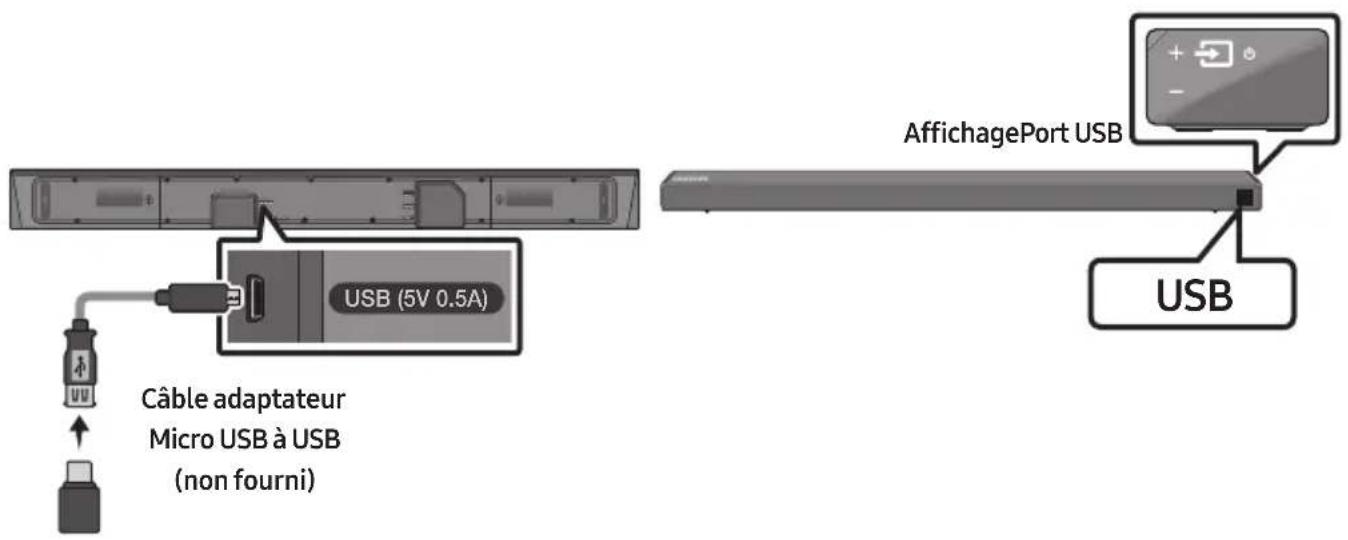

06 Connexion d'un périhérique de stockage USB 16

07 Connexion à un Appareil Mobile 18

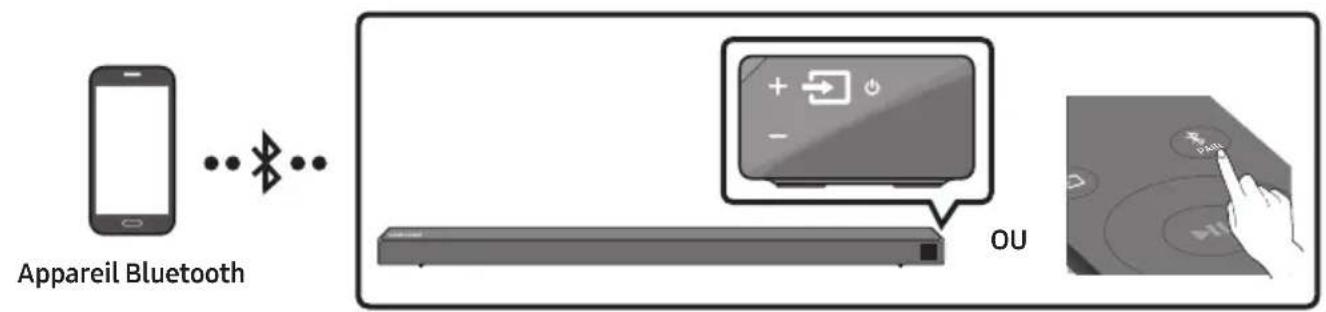

Connexion via Bluetooth 18

Utilisation de l'application Samsung Audio Remote 21

• Installation de l'application Samsung Audio Remote 21
  Lancement de l'application Samsung Audio Remote 21

08 Utilisation de la télécommande 22

Commentutiliser latélécommande 22

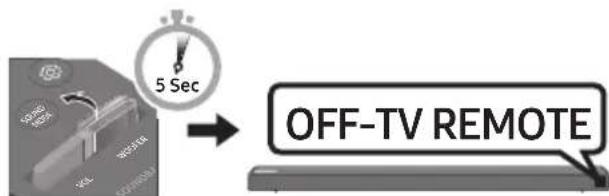

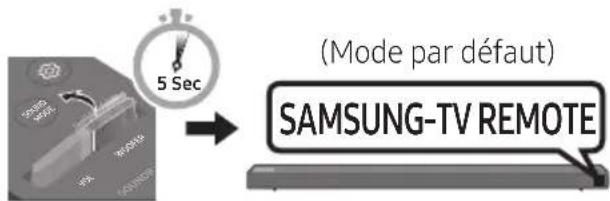

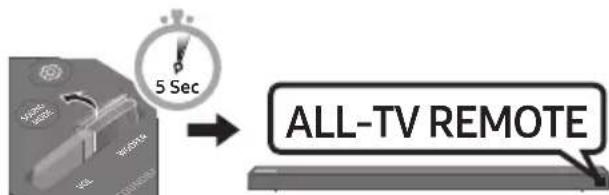

Réglage du volume de la Soundbar avec une télécommande de téléviseur 25
Utilisation des touches dissimulées (Touches avec plus d'une fonction) 26
26

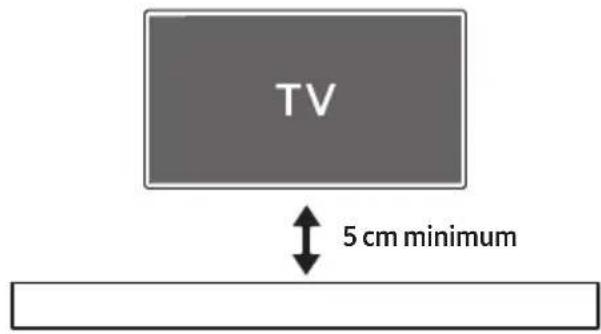

09 Installation du Support Mural 27

Précautions d'installation 27

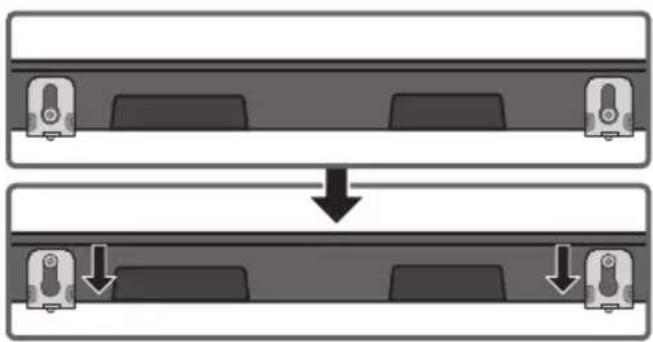

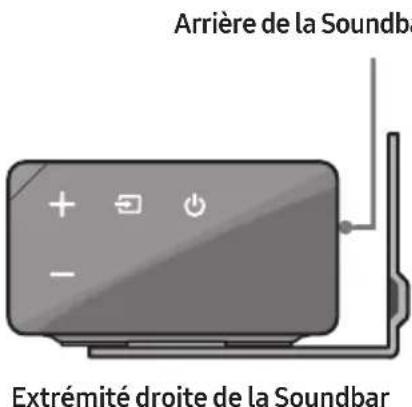

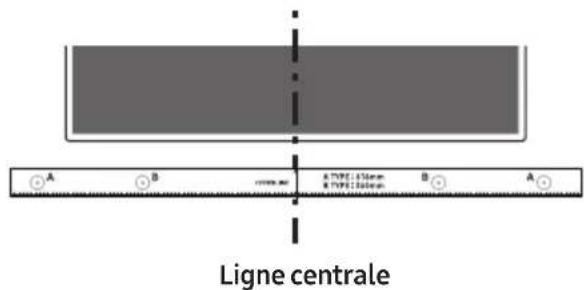

Composants de fixation au mur 27

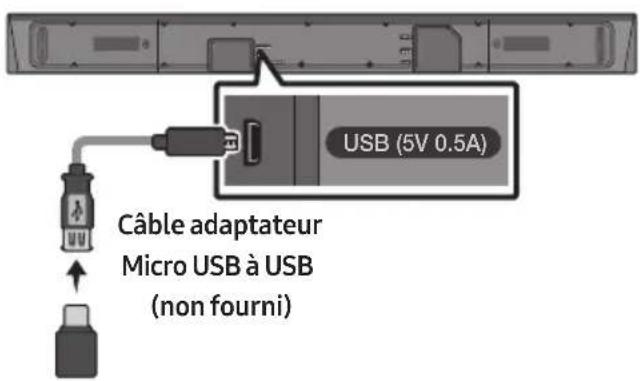

10 Mise à jour du Logiciel 29

Procedure de mise à jour 30
Si UPDATE ne s'affiche pas 30

11 Dépannage 31

Licence 32
Avis de Licence Libre 32

14 Remarque Importanta Propos du Service 32

Spécifications et Guide 33

33

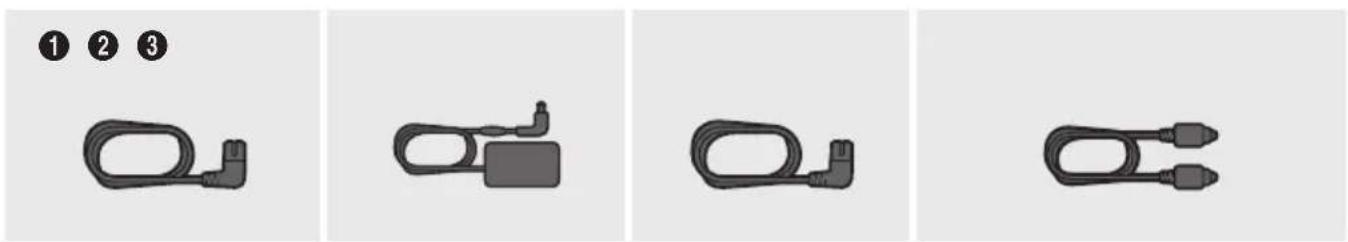

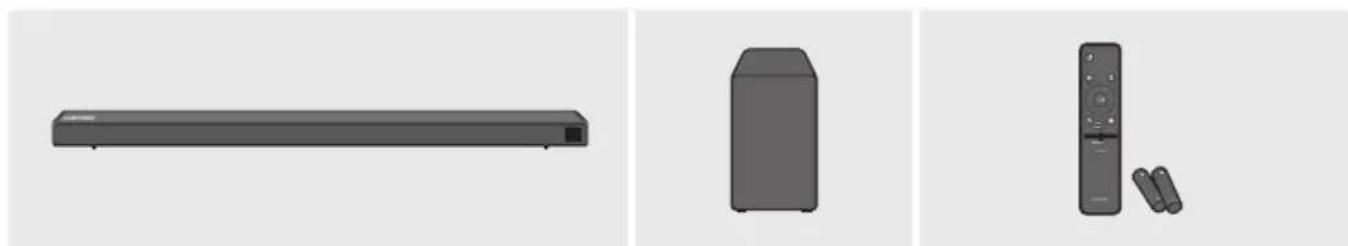

01 CONTROLE DES COMPOSANTS

Unité principale Soundbar Caisson de basse Telekommande/Piles

Cordon d'alimentation (Caisson de basse)
Adaptateur CA/CC (Unite principale)
Cordon d'alimentation (Adaptateur CA/CC)
Cable optique

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Les étapes de connexion de l'alimentation sontétiquétées (1,2,3) . Pour plus d'informations sur les connexions de l'alimentation, consultez la page 5.
• Pour les composants de fixation murale de la Soundbar, consultez la page 27.
• Pour acheter des composants supplémentaires ou des cables optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
  Laspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retire. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

FRA-2

02 PRÉSENTATION DU PRODUIT

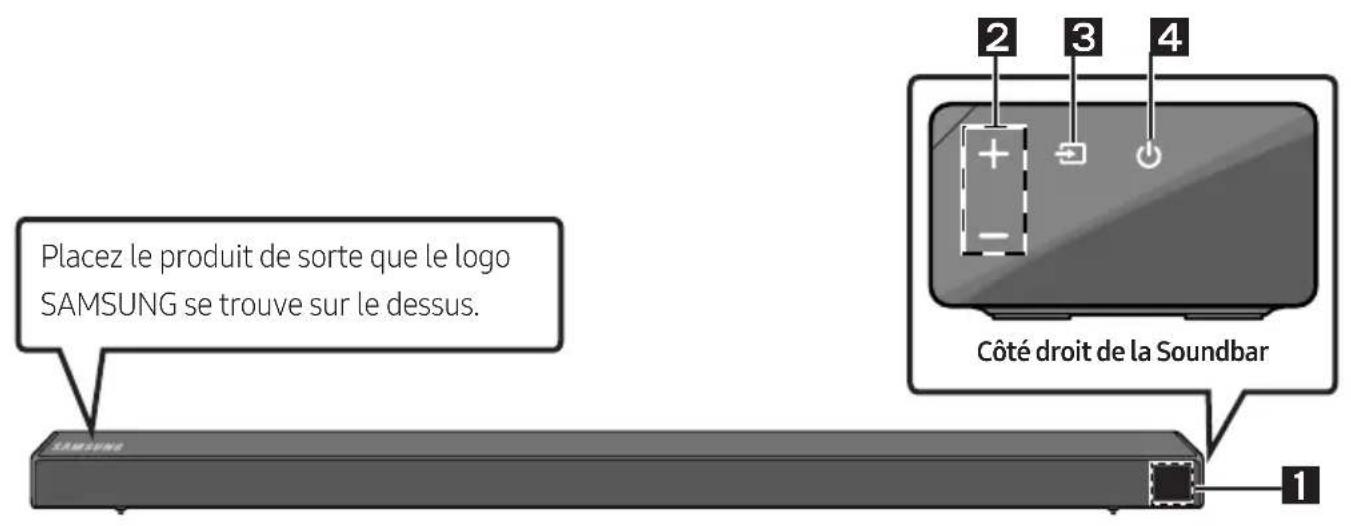

Panneau avant / Panneau côte droit de la Soundbar

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touché +/- (Volume) Règle le volume. • Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
3	Touché (Source) Séléctionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Entrée ARC (HDMI OUT)	D.IN → TV ARC (Conversion automatique)
	Entrée AUX AUX
	Entrée HDMI HDMI
	Mode BLUETOOTH BT
	Mode USB USB
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes.
4	Touché (Alimentation) Allume et étèint l'appareil.

Lorsque you branche le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
- Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez eteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

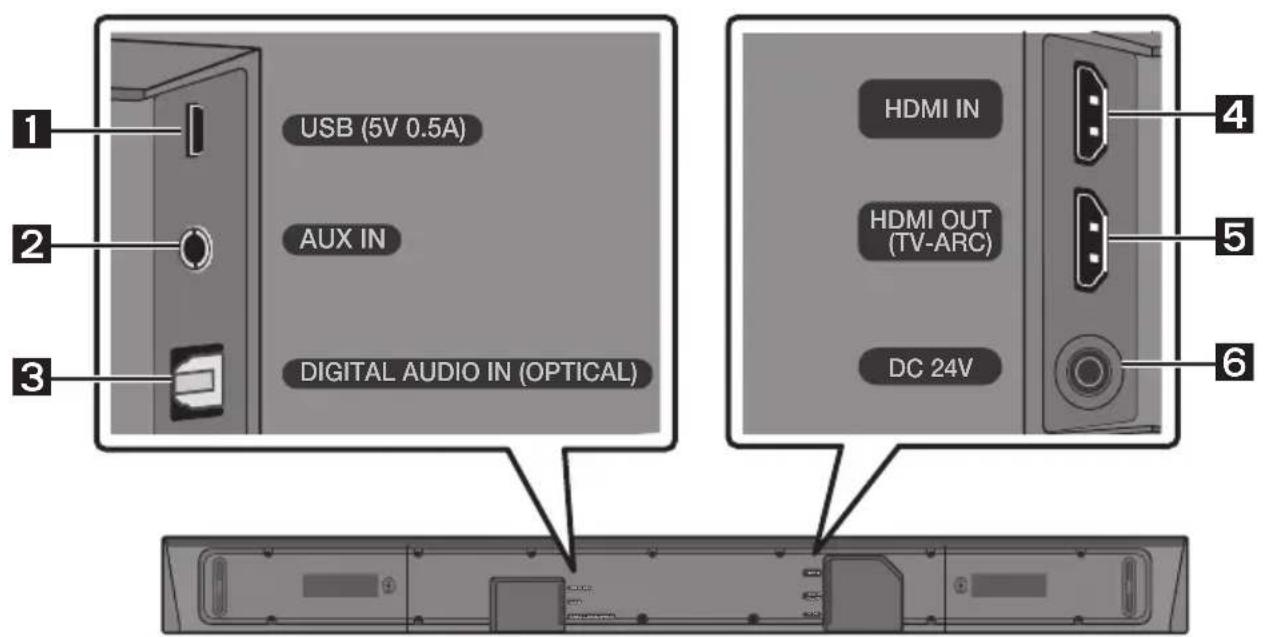

Panneau inférieur de la Soundbar

1	USB (5V 0.5A) Permet de connecter un pérophérique USB pour dire des fichiers musicaux sur le pérophérique USB via la Soundbar.
2	AUX IN Permet de connecter la sortie numérique analogue d'un apparéil externe.
3	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparéil externe.
4	HDMI IN Permet l'entrée de signaux numériques video et audio simultanément à l'aide du cable HDMI. Permet de connecter la sortie HDMI d'un apparéil externe.
5	HDMI OUT (TV-ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
6	DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranchez le cable d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le cable.
• Ne branche pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

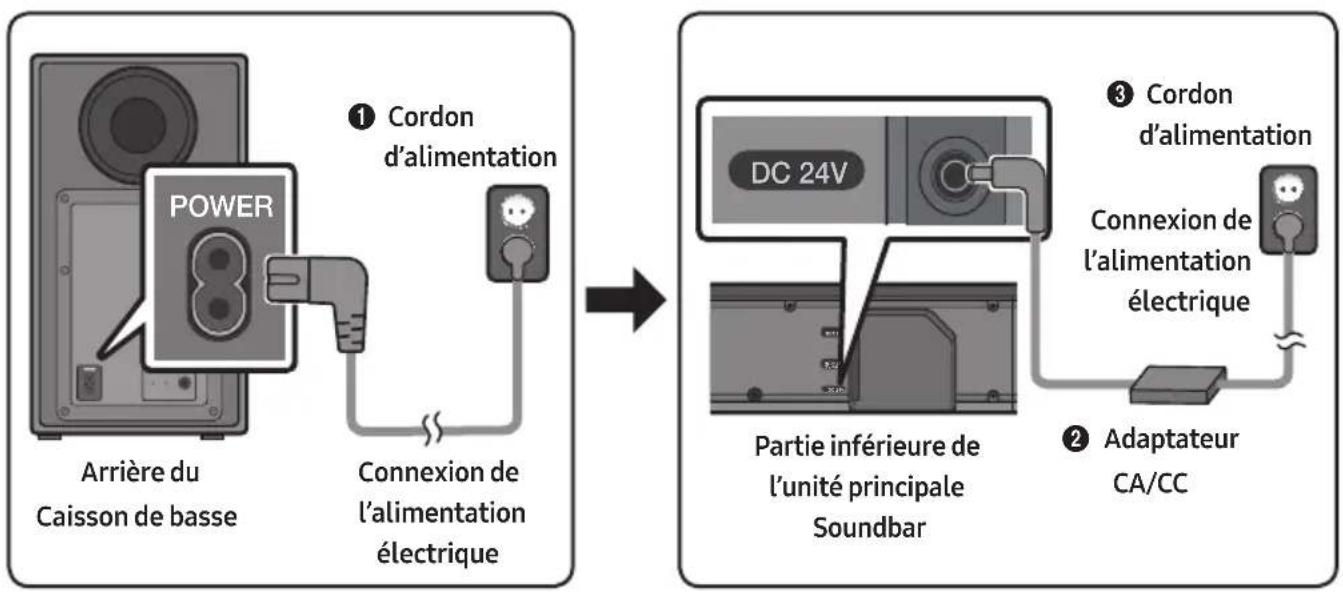

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant:

1 Connectez le cordon d'alimentation au Caisson de basse.
2 Branchez le cable de sortie d'alimentation sur l'adaptateur secteur, puis à la Soundbar.
3 Connectez le cordon d'alimentation à la prise murale.

Reportez-vous aux illustrations ci-dessous.

• Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

• Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CCPEND et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entrainer des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque you mettez l'appareil sous tension après avoir connecté les cables d'alimentation à la

Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrête du Caisson de basse s'allument.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État Description Résolution
Bleu	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le cable d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuelles le caisson de basse. Voir page 7.
Rouge Activé		En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le cable d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Éché de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7.
Rouge et bleu	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

Avant d'effectuer la procEDURE de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  Assurez-vous que la Soundbar est allumée.

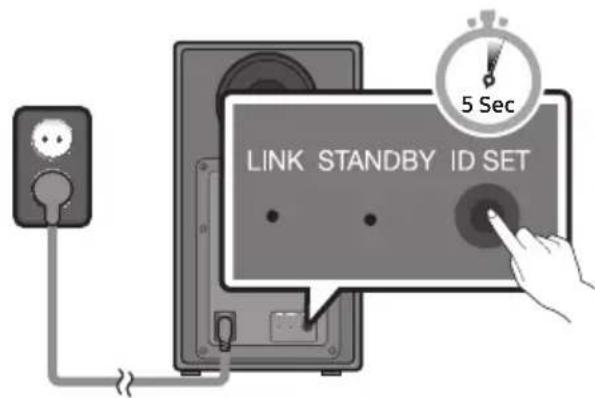

• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enforcée pendant au moins 5 secondes.

Lindicateur rouge à l'arriere du Caisson de basse s'eteint et l'indicateur bleu clignote.

Arrière du Caisson de basse

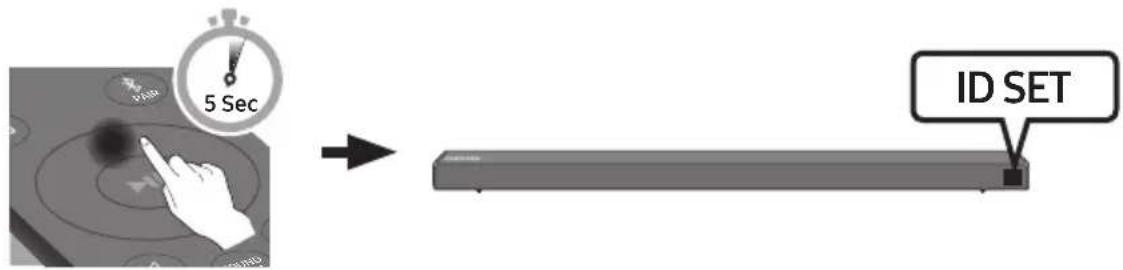

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
- La Soundbar est automatiquement mise sous tension lorsqu ID SET est terminé.

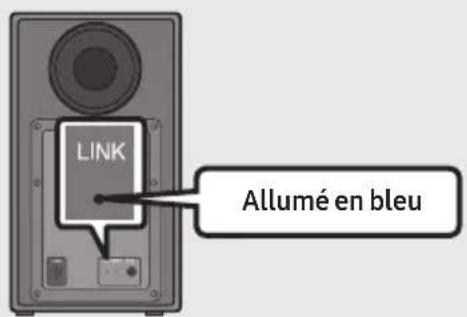

1. Vérifiez que levoyant LED LINK s'éclaire en bleu en continu (connexion établie).

LevoyantLEDLINKarrête declignoter et s'éclaire enbleu en continu lorsqu'une connexion est établie entre laSoundbar et le Caissonde basse sans fil.

REMARQUES

• Ne branche pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'instructor ce produit, assurez-vous de lemettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrête s'allumera en rouge après avoir clignote en bleu plusieurs fois.
• Si vous utilisez un apparéil qui utilise la même fréquence (5,8 GHz) que la Soundbar pres de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton arme ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRECAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimes, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Connexion du SWA-8500S à une Soundbar (Vendue séparément)

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrêté sans fil Samsung (SWA-8500S) à votre Soundbar (Vendue séparation).

1. Connectez le module de réception sans fil à 2 enceintes surround.

2. Les cables d'enceinte répondent à un code couleur.

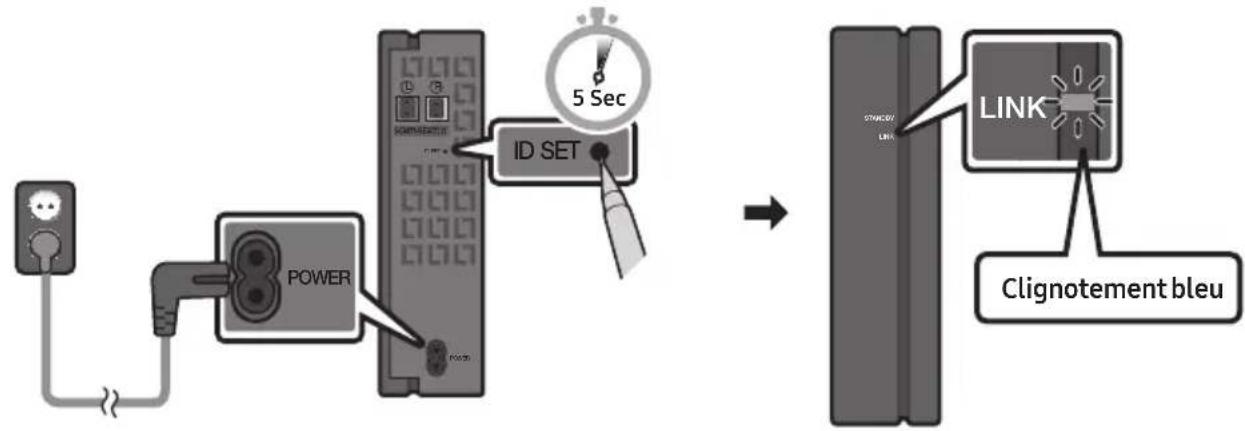

1. Vérifiez l'etat de veille du module de réception sans fil après l'avoir branché à une prise électrique.

2. Levoyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d'un stylo pendant 5 à 6 secondes jusqu'à ce que levoyant LED LINK clignote (en bleu). Pour plus d'informations sur la LED, youeillez vous reporter au manuel d'utilisation SWA-8500S.

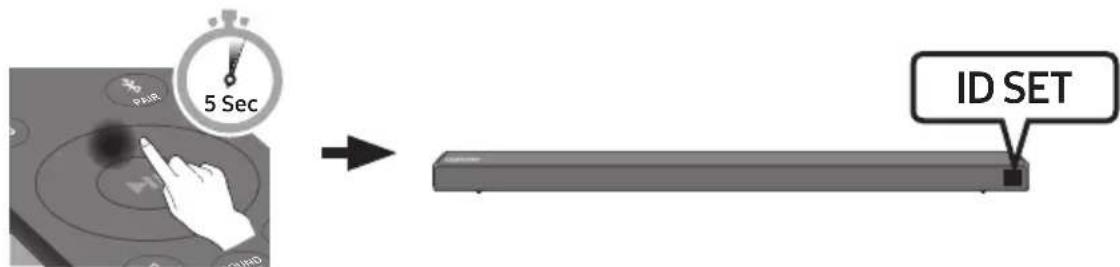

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
   La Soundbar est automatiquement mise sous tension lorsquID SET est terminé.

ATTENTION

• Si vous Soundbar diffuse de la musique au moment où elle est connectée au SWA-8500S, vous pourriez entendre du bruit provenant du woofer une fois la connexion terminée.

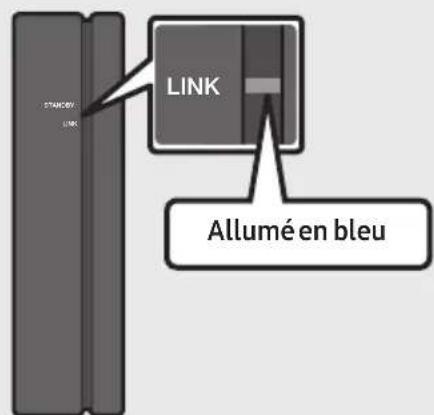

• Vérifiez que levoyant LED LINK s'éclaire en bleu en continu (connexion établie).

LevoyantLEDLINKarrête declignoter et séClaire enbleu en continu lorsqu'une connexion est établie entre la Soundbar et le module de réception sans fil.

1. Si le SWA-8500S n'est pas connecté, repeteze la Procedure de l'etape 2.

04 Connexion A VOTRE TELVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV selectionné, la Soundbar peut être contrôleé à l'aide de la télécommande du téléviseur.
• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennet en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un cable optique.
• Cette fonction vous permet egressement d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux reglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un cable

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommendé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.)

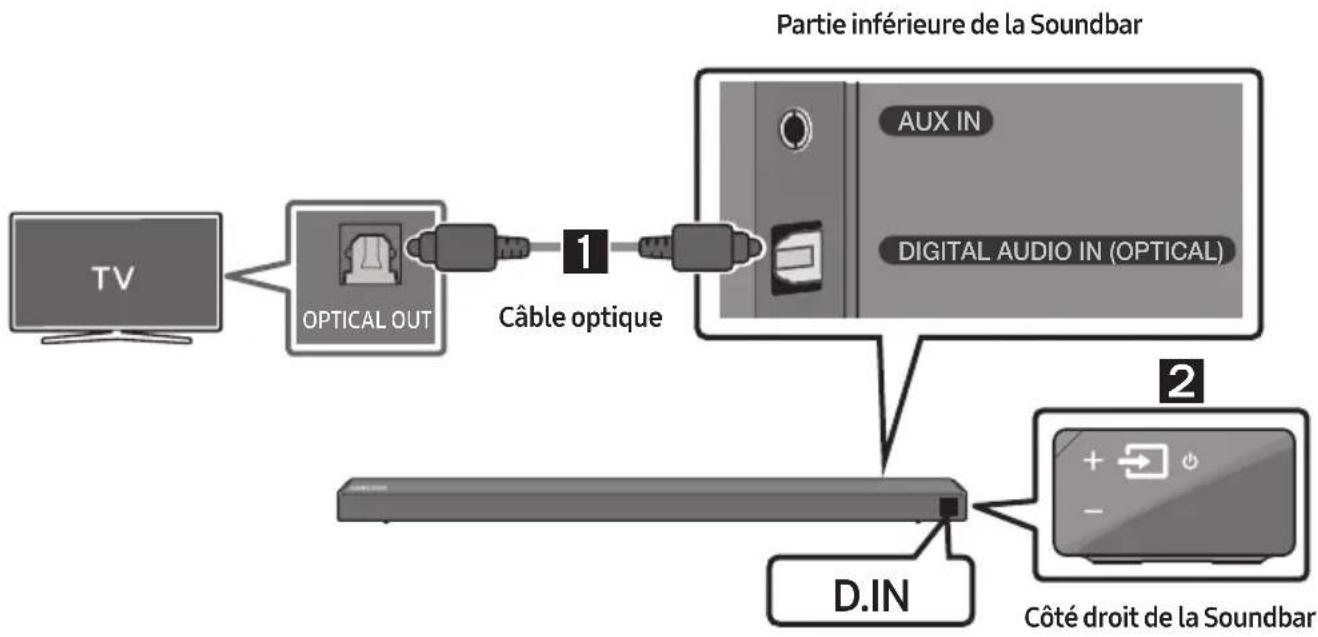

Connexion à l'aide d'un cable optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un cable optique numérique.
2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez le mode «D.IN».

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un cable optique numérique.

2. Appuyez sur la touche Gauche de la télécommande (le point bleu sur l'illustration à droite) pendant 5 secondes pour activer ou désactiver le Auto Power Link.

3. Par défaut, le Auto Power Link est régé sur ON.

(Pour désactiver cette fonction, maintenez enforcée la touche Gauche sur la télécommande pendant 5 secondes).

• Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.

• Cette fonction est disponible uniquement en mode «D.IN»

Connexion d'un téléviseur à l'aide d'un cable HDMI

1. Avc la Soundbar et le taveliseur allumés, connectez le cable HDMI (non fourni) tel qu'illustré.

2. «TVARC» apparait sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

3. Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L'écran affiche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

4. Si «TV ARC» n'apparait pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifie que le cable HDMI (non fourni) est connecté au bon port.

5. Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données video et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le cable HDMI au port HDMI IN (ARC).

• Il est recommendé d'utiliser un cable HDMI sans fil si possible. Si vous utilisez un cable HDMI à fil, utilisez un cable dont le diamètre est inférieur à 14 mm.

• Anynet+ doit être allumé.

• Cette fonction n'est pas disponible si le cable HDMI ne prend pas en charge l'ARC.

Méthode 2. Connexion sans fil

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING»

(OU) a. Appuyez sur la touche (Source) sur le panneau côté droit puis Sélectionnez «BT». Changez «BT» sur «BT READY».

b. Lorsque «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côte droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

2. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, Sélectionnez le message et établissez la connexion.

3. Lorsque le téléviseur est connecté, [Nom du téléviseur] «BT» apparait sur l'affichage avant de la Soundbar.

4. Vous pouvez maintainant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series» apparait dans la liste, supprimez-la.
• Ensuite, repêze les étapes 1 à 3.

REMARQUE

• Àprous avoir connecté la Soundbar au téléviseur pour la première fois,utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importé quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit receivevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche II (Lecture/Pause) sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un apparéil mobile connecté précédent à la Soundbar.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel apparéil à la Soundbar. (Appuyez sur la touche PAIR sur la télécommande ou appuyez et maintenez enforcée la touche (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un apparéil externe via un réseau cable ou sans fil pour écouter le son de l' apparéil externe via la Soundbar.

Connexion à l'aide d'un cable audio Optique ou Analogique (AUX)

1 Cable (AUX) audio

1 Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un cable audio.
2 Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côte droit ou sur la télécommande.

2 Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un cable optique numérique.
2 Sélectionnez le mode «D.IN» en appuyant sur la touche (Source) sur le panneau côte droit ou sur la télécommande.

Connexion à l'aide d'un cable HDMI

1. Raccordez un cable HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre apparéil numérique.
2. Raccordez un cable HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise HDMI IN de votre téléviseur.
3. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

06 Connexion D'UN PÉRIPHÉRIQUE DE STOCKAGE USB

Vouss pouze lire des fichiers musicaux situés sur les peripériques de stockage USB via la Soundbar.

1. Raccordez un cable adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.
2. Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
3. Raccordez votre périphérique USB à l'extrémité femelle du cable adaptateur.
4. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «USB».
5. «USB» apparait sur l'écran d'affichage.

6. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

7. La Soundbar s'esteint automatiquement (Arrêt automatique) si aucun périhérique USB n'a été connecté pendant plus de 5 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer2	16 ~ 48 KHz	80 ~ 320 kbps
	MPEG 1 Layer3 16 ~ 48 KHz 80 ~	320 kbps
	MPEG 2 Layer3 16 ~ 48 KHz 80 ~	320 kbps
	MPEG 2.5 Layer3 16 ~ 48 KHz 80 ~	320 kbps
*.wma	Wave_Style_MSAudio1	16 ~ 48 KHz	56 ~ 128 kbps
	Wave_Style_MSAudio2 16 ~ 48 KHz 56 ~ 128 kbps
*.aac	AAC	16 ~ 96 KHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 KHz	128 ~ 192 kbps 5,1 canaux 320 kbps
	HE-AAC	24 ~ 96 KHz	48 ~ 64 kbps 5,1 canaux 160 kbps
*.wav	-	16 ~ 48 KHz	jusqu'à 3000 kbps
*.ogg	OGG 1.1.0	16 ~ 48 KHz	50 ~ 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 ~ 96 KHz	jusqu'à 3000 kbps

• Si vous pérIPHERique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à acceder à vos fichiers et à les lancer.

07 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un apparéil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d'un apparéil Bluetooth en même temps.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur la touche (Source) sur le panneau côte droit puis seLECTIONnez «BT». Changez «BT» sur «BT READY».

b. Lorsque «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côte croit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste.

2. Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] «BT» apparait sur l'affichage avant.

3. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series» apparait dans la liste, supprimez-la.

• Ensuite, repêze les étapes 1 à 2.

REMARQUE

• Àprous avoir connecté la Soundbar au apparéil mobile pour la première fois,utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un apparéil mobile connecté précédent à la Soundbar.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel apparéil à la Soundbar. (Appuyez sur la touche PAIR sur la télécommande ou appuyez et maintenez enforcée la touche (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10m .
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'apparlement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
  Effectuez uniquely la connexion à un périhérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Nxxx N-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

• Disponible uniquement si le Soundbar est listed dans les péripériques appariés du péripérisque Bluetooth. (Le péripérisque Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaître dans la liste des péripériques recherchés du péripérisque Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

• La Soundbar ne peut pas etre appariee a un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariee a un appareil Bluetooth.

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouze déconnecter le périhérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périhérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit receivevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10m .
  Le système Soundbar s'eteint après 5 minutes en etat Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre euxs des péripériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créé des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du système Soundbar.

• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements Médicaux, fours à micro-ondes et réseaux LAN sans fil).

• Associier le système Soundbar et le périphérique Bluetooth tout en maintainant une faible distance.

• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrrompt automatiquement lorsque cette plage est dépassée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).
• Cet apparéil sans fil peut cause des interférences électriques lors de son fonctionnement.

Utilisation de l'application Samsung Audio Remote

Installation de l'application Samsung Audio Remote

Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play.

Recherche : Samsung Audio Remote

Lancement de l'application Samsung Audio Remote

Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icone Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran.

• L'application Samsung Audio Remote n'est compatible qu'avac les téléphones portables Android qui executent la version 3.0 d'Android ou une version ulterieure.

08 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1	Alimentation	Allume et étèint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar. • Mode BT PAIRING Pour activer le mode «BT PAIRING», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes.
3	Coupure de son	Appuyez sur la touche (coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité enCHOISIGANT parmi STANDARD, SURROUND, ou GAME SÉLECTIONNZE le mode «STANDARD» si vous foulez profiter du son d'origine. • DRC (Dynamic Range Control) Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintainez enforcée la touche SOUND MODEpendant que la Soundbar est hors tension pour activer ou désactiver le DRC (Dynamic Range Control). Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.) • Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un apparil. Bluetooth connecté précédemment. Le réglage est activé par défaut. - Appuyez et maintainez enforcée la touche SOUND MODEpendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

5	Bluetooth PAIR	Appuyez sur la touche PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel apparéil Bluetooth dans ce mode en sclectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.
6	Lecture / Pause	Appuyez sur la touche II pourmettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu. • Fonction Auto Power Down L'appareil s'estint automatiquement dans les situations suivantes. - Mode D.IN / HDMI / BT / USB : S'il n'y a pas de signal audio pendant 5 minutes. - Mode AUX: - Si le cable audio (AUX) est déconnecté pendant 5 minutes. - Si aucune TOUCHE n'est activée pendant 8 heures lorsque le cable (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.) - Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche II et maintainez-la enconçée pendant 5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s'affiche à l'écran.
7	Haut/Bas/Gauche/Droite	Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/DROITE.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/DroITE.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/DroITE.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/DroITE.
		Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/DroITE.
		Appuyez sur les Zonee/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/Noir/ • Répétition Pour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • Anynet+/Auto Power Link Vous pouvez activer ou désactiver Anynet+ et le Auto Power Link. Les fonctions Anynet+ et Auto Power Link sont activées et désactivées respectivement par les touches Droite et Gauche. - Anynet+: Si la Soundbar est connectée à un téléviseur Samsung via un cable HDMI, vous pouvez contröler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintainez-la enfonnée pendant 5 secondes pour ON ou OFF Anynet+. - Auto Power Link: Si la Soundbar est connectée au téléviseur par un cable optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintainez enfoncé la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. - Par défaut, Anynet+ / Auto Power Link sont régliés sur ON • ID SET Appuyez et maintenez enfoncé la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).
		· Fonction de restriction du volume Votre audition pouvant être endommagée lorsque la connexion est à un volume élevé, cette fonction ajuste le volume à 20 lorsque le volume régèle est supérieur à 20. - La valeur par défaut de la restriction du volume est désactivée. Le volume régèle est conservé même lorsque la connexion est désactivée. - Pour modifier le réglage, appuyez et maintainez enforcée la touche Bas sur la télécommande pendant 5 secondes. Lorsque la restriction du volume est désactivée, «V FREE» s'affiche sur l'écran, et lorsqu'elle est activée, «V LOCK», apparaît.
8	Commande sonore	Vous pouvez selectionner parmi TREBLE, BASS, ou AUDIO SYNC. · Pour contrôler le volume des aigus et des graves, selectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l'aide des touches Haut/Bas. · Appuyez et maintenez enforcée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz peuvent être selectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être définiti entre -6 et +6 à l'aide des touches Haut/Bas. · Si l'image et le son ne sont pas synchronisés entre votre télévisuer et la Soundbar, selectionnéz AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 milliseconds, à l'aide des touches Haut/Bas. (Pas disponible en mode «USB»). · AUDIO SYNC n'est pris en charge que dans certaines fonctions.
9	WOOFER	Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou entre -6 et +6. Pour régler le niveau de volume du caisson de basse sur 0, appuyez sur la touche.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume. · Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Si vous avez un téléviseur Samsung, vous pouvez regler le volume de la Soundbar à l'aide de la télécommande IR fournie avec votre téléviseur Samsung.

Utilizez d'abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur. Le mode par défaut de cette fonction est contrôle par une télécommande de téléviseur Samsung. Si vous téléviseur n'est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

1. Éteignez la Soundbar.

1. Si vous ne foulez pas utiliser cette fonction, poursuez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «OFF-TV REMOTE» apparaisse à l'écran.

1. Si vous poulez contrôler la Soundbar avec la télécommande de votre téléviseur,+poussez la touche WOOFER vers le haut et maintenez-la enforcée pendant 5 secondes jusqu'à ce que «ALL-TV REMOTE» apparaisse à l'écran. Utilisez ensuite le menu de votre téléviseur pour selectionner les enceintes externes.

1. Si vous voulez restaurer la Soundbar en mode par défaut (contrôle par une télécommande d'un téléviseur Samsung), pousez la touche WOOFER vers le haut et maintenez-la enforcée pendant 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse à l'écran.

• Chaque fois que vous poussez la touche WOOFER vers le haut et la maintenance enforcée pendant 5 secondes, le mode commute dans l'ordre suivant:

«SAMSUNG-TV REMOTE» (Mode par défaut) «OFF-TV REMOTE» «ALL-TV REMOTE».

• La disponibilité de cette fonction dépend de la télécommande.

• Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touché dissimulée		Page de référence
Touché de télécommande Fonction
WOOFER	Télécommande de votre téléviseurActiver/Désactiver (Veille)	page 25
(Source)	Appariement BT page 22
II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	page 23
	Initialiser (Veille) page 30
	BT prét page 13
Gauche Auto Power Link ON/OFF page 23
Droite Anynet+ ON/OFF page 23
Haut ID SET page 23
Bas	Restriction du volume Activer/Désactiver	page 24
(Commande sonore)	EQ bande 7	page 24
SOUND MODE	DRC ON/OFF (Veille)	page 22
	Bluetooth Power	page 22

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrêté sans fil
SOUND MODE	STANDARD	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
SOUND MODE	SURROUND	2.0 canaux	5.1 canaux	5.1 canaux
		5.1 canaux	5.1 canaux	5.1 canaux

• Le kit d'enceintes arrêté sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez achété la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température elevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit.
  Sinon, renforcez le mur ou désissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

Diametre: M5
- Longueur: 35 mm ou plus recommends.

• Connectez les cables depuis l'unité aux apparciels externes avant d'installer la Soundbar sur le mur.
  Assurez-vous que l'unité est étente et débranchée avant de l'instructor. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

Guide de fixation murale

Vis de fixation (2 pieces)
Vis (2 pieces)

Support de fixation murale (2 pieces)

1. Placez le Guide de fixation murale contre le mur.

Le Guide de fixation murale doit etre deniveau.
- Si vous teléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

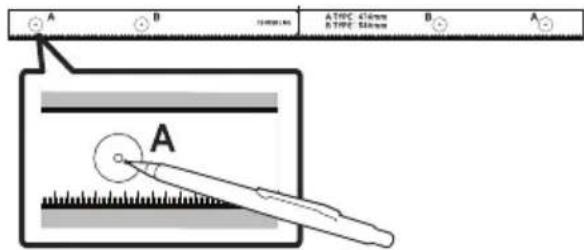

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taille au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

2. Si les marques ne correspondent pas aux positions des poteaux muraux, voirlez à insérer les ancrages ou les chevilles Molly appropriées dans les troux avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des troux suffisamment larges pour les accueillir.

3. Enforcez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

Lors de l'assemblage, veillez a ce que l'accroche des Support de fixation murale se trouve sur l'arrête de la Soundbar.

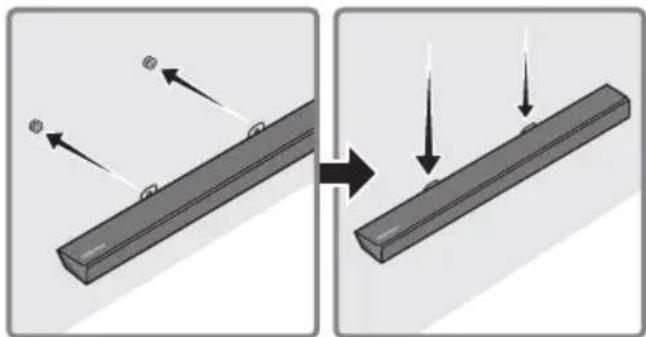

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sure sur les Vis de fixation.

2. Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sure sur les Vis de fixation.

10 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Port USB

Si une mise à jour est proposée, vous pouvezmettre à jour le microprogramme en connectant le péripérisque USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics (www.samsung.com Support).

Ensuite, saisissez ou selectionnez le modele de votre Soundbar, selectionnez Software & Apps, puis Downloads. Notez que les noms d'options peuvent varier.

Procedure de mise à jour

1. Raccordez un cable adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.

2. Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.

3. Suivez les étapes ci-dessous pour télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com) recherche le nom du modele - selectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)

4. Sauvegardez le logiciel télécharge sur une clé USB et seLECTIONnez «Extraire ici» pour dézipper le fichier.
5. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un cable adaptateur Micro USB. Connectez le cable au port USB sur la Soundbar.
6. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.
7. Lorsque la mise à jour est terminée, la Soundbar s'eteint. Appuyez sur la touche

II de la télécommande pendant 5 secondes.
«INIT» s'affiche à l'écran puis la Soundbar s'eteint. La mise à jour est terminée.

• Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez executer à nouveau la mise à jour.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectpez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.

2. Débranche le cordon d'alimentation de la Soundbar, rebranche-le, puis allumez la Soundbar.

3. La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

4. N'eteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'eteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
5. Lorsque la mise à jour est terminée, la configuration de l'utilisateur de la Soundbar est réinitialisée. Nous vous recommandons d'écrite vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périhérique de stockage.

11 DÉPANNAGE

Avant de contacter l'assistance, veuillez dire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?→Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfonnée.

De l'électricité statique est-elle présente dans l'air?→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→ Consultez les sections sur la connexion Bluetooth aux pages 12 et 18.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée?→ Appuyez sur la touche VOL pour annuler cette fonction.

Le volume est-il réglé à son minimum?→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées?→Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande?→Rapprochez la télécommande de l'unité principale Soundbar.

La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son.

Ce problème peut se produit si le caisson de basse n'est pas connecté à l'unité principale Soundbar.→ Essayez de reconnectcer votre caisson de basse. (Voir page 6.)

Le caisson de basse bourdonne et vibre considérablement.

Essayez de régler les vibrations de votre caisson de basse.→ Poussez la touche WOOFER de votre télécommande vers le haut ou le bas pour régler le volume du caisson de basse. (sur -12 ou entre -6 et +6)

12 LICENCE

DOLBY

AUDIO

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

14 REMARQUE IMPORTANTÀ PROPOS DU SERVICE

• Les gures et les illustrations du present Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparace du produit reel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avere que l'appareil ne presente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
- Le montant de ces frais administratifs vous sera noti é avant que tout travail ou toute visite à votre domicile ne soit effectue).

15 SPECIFICATIONS ET GUIDE

Specifications

Nom du modele HW-N650
USB 5V/0,5A
Poids 3,6 kg
Dimensions(L x H x P) 1100,0 x 59,0 x 100,0 mm
Plage de températures en fonctionnement +5°C à +35°C
Plage d'humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEUR Puisance de sortie nominale 30W x 6 + 10W x 2
Formats de lecture pris en charge	LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS
PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL Puisance de transmission BT max. Puisance de transmission SRD max.	100 mW à 2,4 GHz - 2,4835 GHz 25 mW à 5,725 GHz - 5,825 GHz

Nom du caisson de basse PS-WN30
Poids 7,0 kg
Dimensions(L x H x P) 215,0 x 384,5 x 304,0 mm
AMPLIFICATEUR Puissance de sortie nominale 160W

Consommation électrique totale en veille (W)	2,9W
BluetoothMéthode de désactivation du port	Appuyez et maintenez,enforcée la toucheSOUND MODEpendant plus de 5 secondes pourdésactiver la fonction Bluetooth Power.

REMARQUES

Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.

Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à

l'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisisse le nom de modulo.

Cet équipement peut fonctionner dans tous les pays de l'Union europeenne.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuilles séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la règlementation REACH WEEE, rendez-vous sur: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.htm

10 Szoftverfrissités 29
