MANUALE UTENTE HWN660 SAMSUNG

Дыржач-BИNT(26p.)ВИNT(26p.)
Cko6a 3a MoHTaX Ha cTeHa (2 6p.)

1. NocTaBete Bodauch 3a MoHTnupaHe Ha cTeHa Bbpxy NOBbpxHOCTTa Ha cTeHaT.

BodayaMOHTnpaHeHaCTeHaTpaBdapeBEN.
- Ako TeLeBn3OpbT Bn e MOHTnpaH KbM CTehata, MoHTnpaTe Soundbar HanMaIko Ha 5 cm noTteBn3opa.

2.Подравнete LecHTpaHata liHHnaHa BOdau 3a MOHTipaHe Ha CTeHa C UeHTbpa Ha Baunra TeLeBn3Op (ako MOHTipaTe Soundbar noTteBn3opa) n cneTToBa ΦNKcnpaIte BoaU 3a MOHTipaHe Ha CTeHa Ha CTeHaTa C NOMOuTa Ha TIKCO.

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

4	ATTENZIONE RISCHIODIFOLGORAZIONE. NON APRIRE.
4	Questo symbolo indica che all'interno sono presenti tensioni pericolose. E'pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
!	Questo symbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo symbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
~	Tensione CA: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CA.
=	Tensione CC: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CC.
Δi	Attenzione, consultare le Istruzioni per l'uso: Questo symbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umilità.

ATTENZIONE

PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre molto collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il disposativo alla rete elettrica, lo spinotto deve essere estratto alla presa, pertantoesso devese serefacilitmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione alla presa di rete.

Di seguenza, la spina di alimentazione deve essere lavorante e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si prevede di non utilizarla per un periodo prolongato.
2. Durante i temporali, scollegare la spina di alimentazione alla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad autres fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore excessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con quello prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installation scorretta delle batterie cui poto causare l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

INFORMAZIONISUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE amplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

MANUALE UTENTE

Consultare quello manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

MANUALE COMPLETO

É possibile accederé al MANUALE COMPLETO nel centro di assistenza clienti Samsung online scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal site Web Samsung in formato documento. (http://www.samsung.com/support)

Le caratteristiche e le specifiche sono soggetta a modifiche alla preavviso.

SOMMARIO

01 Verifica dei componenti 2

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panorama del prodotto 3

Pannello frontale / Pannello laterale destro della Soundbar 3

Pannello inferiore della Soundbar 4

03 Collegamento della Soundbar 5

Collegamento alla rete elettrica 5

Connessione della Soundbar al Subwoofer 6

• Connaissance automatica tra il subwoofer e la Soundbar

• Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Collegamento del kit SWA-8500S (venduto separatamente) alla Soundbar 8

04 Collegamento alla TV 10

Metodo 1. Collegamento mediante un cavo 10

• Collegamento tramite un cavo ottico 10
• Collegamento di una TVtramite un cavo HDMI 11

Metodo 2. Connessione wireless 12

• Connessione di una TV mediante Bluetooth 12

05 Collegamento di un dispositivo esterno 14

Collegamento tramite un cavo audio (AUX) ottico o analogico 14

Collegamento tramite un cavo HDMI 15

06 Collegamento di un dispositivo di memoria USB 16

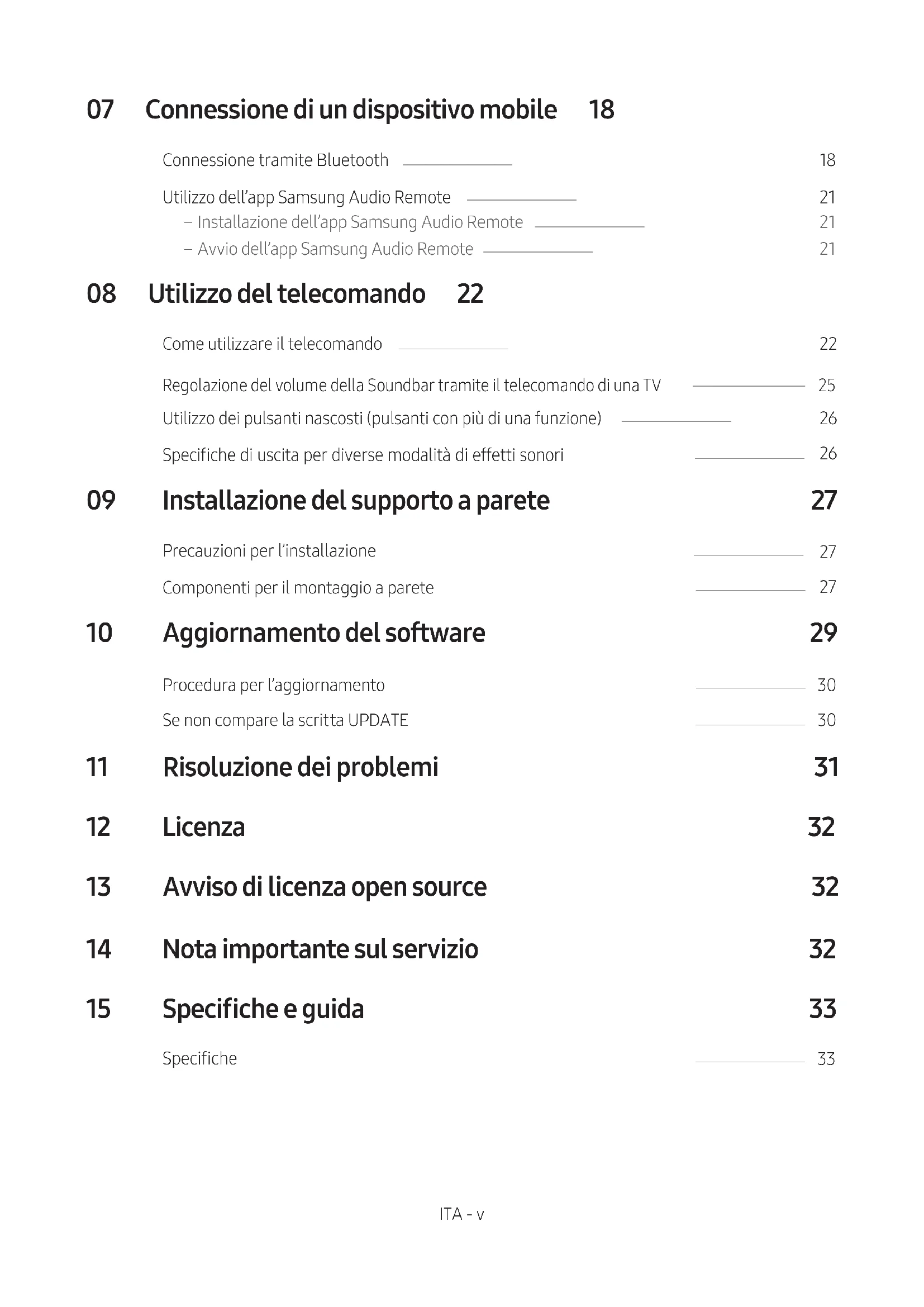

07 Connessione di un dispositivo mobile 18

Connessione tramite Bluetooth 18

Utilizzo dell'app Samsung Audio Remote 21

• Installazione dell'app Samsung Audio Remote 21
• Avvio dell'app Samsung Audio Remote 21

08 Utilizzo del telecomando 22

Comeutilizzareiltelecomando 22
Regolazione del volume della Soundbartramite il telecomando di una TV 25
Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) 26
26

09 Installazione del supporto a parete 27

Precauzioni per l'installazione 27
Componenti per il montaggio a parete 27

10 Aggiornamento del software 29

Procedura per l'aggiornamento 30
Se non compare la scritta UPDATE 30

11 Risoluzione dei problemi 31

Licanza 32
Avviso di licenza open source 32

14 Nota importante sul servizio 32

Specifiche e guida 33

Specifiche 33

01 VERIFICA DEI COMPONENTI

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vindere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• I passaggi per il collegamento all'alimentazione sono contrassegnati (1, 2, 3). Per ulteriori informazioni sui collegamenti all'alimentazione, consultare la pagina 5.
  Per i componenti di montaggio a parete della Soundbar, consultare la pagina 27.
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• L'espetto degli accessori cui lo sono variaziate leggermente nelle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio della batteria nella direzione della freccia sono alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria sono al raggiungimento della posizione iniziale.

ITA-2

02 PANORAMICA DEL PRODOTTO

Pannello frontale / Pannello laterale destro della Soundbar

1	Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto +/- (Volume) Consente di regolare il volume. • Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
3	Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingressso Visualizzazione
	Ingresso digitale ottico D.IN
	Ingresso ARC (HDMI OUT)	D.IN → TV ARC (Conversione automatica)
	Ingresso AUX AUX
	Ingresso HDMI HDMI
	Modo BLUETOOTH BT
	Modo USB USB
	• Per attivare il modo "BT PAIRING",ambiare la sorgente passando al modo "BT",quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.
4	Tasto (Alimentazione) Consente di accendere e spegnere il dispositivo.

• Quando si insertisce il cavo CA, il tasting di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riproduotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il tevisore.

Pannello inferiore della Soundbar

1	USB (5V 0.5A) Collegare a un dispositivo USB per riproduire file musicali sul dispositivo USBtramite la Soundbar.
2	AUX IN Collegare all'uscita analogica di un dispositivo esterno.
3	DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno.
4	HDMI IN Consente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI. Collegare all'uscita HDMI di un dispositivo esterno.
5	HDMI OUT (TV-ARC) Collegare alla presa jack HDMI (ARC) di una TV.
6	DC 24V (Ingresso alimentazione) Collegare l'adattatore CA/CC.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
• Non collegare questa unità o altri componenti a una presa CA sino a quanto tutti i collegamenti tra i componenti sono stati completati.

Collegamento alla rete elettrica

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzato i componenti di alimentazione

(1, 2, 3) nel seguente ordine:

1 Collegare il cavo di alimentazione al subwoofer.
2 Collegare il cavo di alimentazione in uscita all'adattatore di corrente, quindi alla Soundbar.
3 Collegare il cavo di alimentazione a una presa a muro.

Vedere le figure sottostanti.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

• Assicurarsi di poggiare l'adattatore CA/CC orizzontalmente su un ravolo o sul pavimento. Se si posizione l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto versus l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Connessione della Soundbar al Subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

• Una volta completata l'associazione automatica, si accendono gli indicatori blu sul retro del subwoofer.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
Blu	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all'unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manually il subwoofer. Consultare la pagina 7.
Rosso Acceso		Standby (con l'unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagina 7.
Rosso e blu	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Prima di esquire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

Assicurarsi che la Soundbar sia accesa.

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

Lindicatore roso sul retro del diffusore si spegne e l'indicatore blu lampegia.

Retro del subwoofer

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SETiene visualizzato brevamente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

NOTE

• Non collegare il cavo di alimentazione di quello prodotto o la tua TV a una presa a muro fino a quanto tutti i colleaguei tra i componenti sono stati completati.
• Prima di spostare o installare quello prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless entrèrà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rossò après aver lampeggiato in blu per diverse volte.
• Se si utilizes un dispositivo che sfrutta la medesima frequenza (5,8 Ghz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma cui sono variate a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il systema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenné di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il positioningamento del modulo di ricezione wireless (venduto separamente) siano sgombri da ostacoli

Collegamento del kit SWA-8500S (venduto separatamente) alla Soundbar

Per provare ilvero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-8500S) (venduto separamente) alla Soundbar.

1. Collegare il modulo ricevitore wireless ai 2 diffusori surround. Il cavi dei diffusori sono identificati tramite un codice colore.

1. Dopo aver inserito il modulo ricevitore wireless in una presa elettrica, verificare che sia in stato di standby.

2. L'indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5~6 secondi fino a che l'indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED, fare riferimento al manuale utente del prodotto SWA-8500S.

1. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

2. Il messaggio ID SET viene visualizzato brevamente sul display della Soundbar, poi scompare.

3. La Soundbar si accenderà automaticamente una volta completata l'ID SET.

ATTENZIONE

• Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-8500S, potrebbero udirsi alcune irregularità emesse dal woofer durante il completamento della connessione.

• Verificare che il LED LINK sia di colore blu fisso (connessione completata).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

1. Se il kit SWA-8500S non si connette, ripetere la procedura dal passaggio 2.

É possibile ascoltare l'audio della TV alla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specifici modelli di teilevisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Questa funzione è supportata delle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.

• Questa funzione consente inoltre di utilizzato il menu della TV per regolare il campo sonoro e diverse impostazioni,及其他 al volume e alla funzione diuto.

Metodo 1. Collegamento mediante un cavo

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Il menu potrebbe variare a seconda del produttore della TV.)

Collegamento tramite un cavo ottico

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "D.IN".

Auto Power Link

Auto Power Link accende automaticamente la Soundbar cuando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico digitale.

2. Premere il tasto Sinistra del telecomando (il punto blu nell'illustrazione riportata a destra) per 5 secondi per attivare o disattivare la funzione Auto Power Link.

3. Per impostazione predefinita la funzione Auto Power Link è impostata su ON. (Per disattivarla, tenere premuto il tasto Sinistra del telecomando per 5 secondi.)

4. A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.
5. Questa funzione è disponibile solamente nel modo "D.IN".

Collegamento di una TVtramite un cavo HDMI

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato nella figura.

2. "TV ARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.

3. Se l'audio della TV è impercettibile, premere il tasto (Sorgente) sul telecomando o sul latro destro della Soundbar per passare al modo "D.IN". Sullo schermo vengono visualizzati "D.IN" e "TV ARC" n sequenza e viene riprodotto l'audio della TV.

4. Se "TV ARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo HDMI (non fornito in dotazione) sia collegato alla porta corretta.

5. Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

L'HDMI è un'interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.
- Se la TV è dotata di una porta ARC, collegare il cavo HDMI all'ingresso HDMI IN (ARC).
- Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
- Anynet+ delve essere attenuato.
- Oresta funzione non è disponibile, se il cavo HDMI non supporta l'ARC.

Metodo 2. Connessione wireless

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possible percepire l'audio stereo perché i fastidi dovuti al cablaggio.

• É possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasting (Sorgente) sul pannello laterale destro, quindi selezionare "BT". Passare da "BT" a "BT READY".
b. Una volta comparso "BT READY", tenere premuto il tasting (Sorgente) sul pannello laterale destro della Soundbar per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV, (Per ulteriori informazioni, consultare il manuale della TV.)

2. Selezionare ["AV] Samsung Soundbar Nxxx N-Series" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

3. Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] "BT" sul display frontale della Soundbar.

4. Ora è possibile percepire l'audio della TV alla Soundbar.

Se il disposativo non riesce a connettersi

• Se la你可以 relatività alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar Nxxx N-Series") compare nell'elenco, cancellatela.
  Ripetere quindi i passaggi da 1 a 3.

NOTA

• Una volta connessa la Soundbar alla TV per la primaolta,utilizzare la modalità "BT READY"per la riconnessione.

Disconnessione della Soundbar alla TV

Premere il tasting (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque accetto "BT".

• La disconnectione richiede tempo perché la TV deve ricevere una risposta alla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto II(Riproduci/Sospendi) del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Attivazione Disattivazione)

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY: in questa modalità è possibile cercare delle TV più connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasting) PAIR del telecomando o tenere premuto il tasting (Sorgente) sulla destra della Soundbar per più di 5 secondi nelle la Soundbar è in modalità "BT".

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 5 minuti nelle stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

• Se il dispositivo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia a microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

É possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riproduire l'audio del dispositivo esterno tramite la Soundbar.

Collegamento tramite un cavo audio (AUX) ottico o analogico

1 Cavo audio (AUX)

1 Collegare l' AUXIN (Audio) dell'unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio.
2 Selezionare il modo"AUX"remendo il tasto (Sorgente) ul pannello laterale destro o sul telecomando.

2 Cavo ottico

1 Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzato un cavo ottico digitale.
2 Selezionare il modo "D.IN" premendo il tasto (Sorgente) sul pannello laterale destro o sul telecomando.

Collegamento tramite un cavo HDMI

1. Collegare un cavo HDMI (non fornito in dotazione) alla presa jack HDMI IN, situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) alla presa jack HDMI OUT (TV-ARC), situata sul retro del prodotto, alla presa jack HDMI IN della TV.
3. Premere il tasting (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

06 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

É possible riproduire tramite la Soundbar file musicali contentuti in dispositivi di memoria.

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipio B) da un lato e di un jack standard 2.0 USB femmina (tipio A) dall'alto lato alla presa jack micro USB della Soundbar.
2. Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
3. Collegare il dispositivo USB all'estremità femmina del cavo adattatore.
4. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "USB".
5. Nel display viene visualizzato "USB".

6. Riproduurre file musicali dal dispositivo di memoria tramite la Soundbar.

7. La Soundbar si spegne automaticamente (Specnimento automatico disattivato) se non è stato collegato alcun disposativo USB per più di 5 minuti.

Elenco della compatibilità

Estensione Codec Freq	quenza di	campionamento	Velocità di trasmissione
*.mp3	MPEG 1 Layer2	16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
*.wma	Wave_Style_MSAudio1	16KHz ~ 48KHz	56 ~ 128kbps
	Wave_Style_MSAudio2	16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC16KHz ~ 96KHz		128 ~ 192kbps 5,1 canali 320 kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps 5,1 canali 160 kbps
*.wav	-	16KHz ~ 48KHz	fino a 3000 kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	fino a 3000 kbps

• Se nel dispositorio USB sono presenti troppi file e cartelle, la Soundbar potrebbe impiegare quello istante per l'accesso a e la riproduzione dei file.

07 CONNECTION DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possible percepire l'audio stereosenza i fastidi dovuti al cablaggio.

• É possible connettere solo un disposativo Bluetooth alla volta.

La connessione iniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE) a. Premere il tasto (Sorgente) sul pannello laterale destro, quindi selezionare "BT". Passare da "BT" a "BT READY".
b. Una volta comparso "BT READY", tenere premuto il tasting (Sorgente) sul pannello laterale destro della Soundbar per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar Nxxx N-Series" all'elenco visualizzato.

2. Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

3. Riproduire file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se laoice relativa alla Soundbar precedente connessa (ad es. "[AV] Samsung Soundbar Nxxx N-Series") compare nell'elenco, cancellatela.
  Ripetere quindi i passaggi da 1 a 2.

NOTA

• Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY: in questa modalità è possibile cercare delle TV più connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il tasting) PAIR del telecomando o tenere premuto il tasting (Sorgente) sulla destra della Soundbar per più di 5 secondi nelle la Soundbar è in modalità "BT".

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 5 minuti nelle stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

• Se il disposativo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia a microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

• IL Soundbar supporta.i dati SBC (44.1kHz, 48kHz).
• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta sostanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Nxxx N-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

• Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth.

(II dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appeare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".
• La Soundbar non può essere abbinata a un'alto dispositivo Bluetooth se ègia in modalità Bluetooth e abbinata a un'alto dispositivo Bluetooth.

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecommando per più di 5 secondi nelle si accende la Soundbar.
2. "ON- BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth alla Soundbar

É possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque accetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta alla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessionecade se la distance tra l'Soundbar e il dispositivo Bluetooth supera 10m
  L'Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una TECHNOIA che permette di collegare fácilmente tra di loro dispositivi compatibili con Bluetoothattraversouna connessione wirelessa breve raggio.

• Il disposativo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:

• Una parte del corpo è a fatto con ilsystema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.

• É soggetti a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali sputareti, spigoli o tramezzature d'ufficio.

• É esesto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, fornì a microonde e LAN wireless.

• Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
• Il collegamento Bluetooth funzione solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distance è superiore a quello limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro il limite indicato.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Utilizzo dell'app Samsung Audio Remote

Installazione dell'app Samsung Audio Remote

Per controllare la Soundbar con il disposativo smart e l'app Samsung Audio Remote, scaricare l'app Samsung Audio Remote da Google Play.

Ricerca di mercato : Samsung Audio Remote

Avvio dell'app Samsung Audio Remote

Per avviare e utilizzato l'app Samsung Audio Remote, toccare l'icona Audio Remote sul dispositivo smarte seguire le istruzioni su schermo.

• L'app Samsung Audio Remote é compatible sole con Telefoni cellulari Android e dispositivi mobili con Android OS 3.0 o versioni successive.

08 UTILIZZO DEL TELECOMANDO

Comeutilizzareiltelecomando

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar. • Modo BT PAIRING Per attivare il modo "BT PAIRING", tenere premuto il tasto (Sorgente) per più di 5 secondi.
3	Muto	Premere il tasto (Muto) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
4	SOUND MODE SOUND MODE	Consente di selezionare l'effetto sonoro desiderato scegliendo tra STANDARD, SURROUND o GAME. Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale. • DRC (Dynamic Range Control) Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital. Tenere premuto il tasto SOUND MODE quando la Soundbar è spenta per attivare o disattivare il DRC (Dynamic Range Control). Se DRC è accesso, si riduce il volume dell'audio. (L'audio potrebbe essere distorto.) • Bluetooth Power Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth più connessi in passato. La funzione è Attiva per impostazione predefinita. • Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

5	Bluetooth PAIR	Premere il tasto PAIR. Sul display della Soundbar viene visualizzato "BT PAIRING". In questa modalità è possibile connettere la Soundbar a un nuovo dispositorio Bluetooth selezionando la Soundbar dall'élenco di ricerca del dispositorio Bluetooth.
6	Riproduci / Sospendi	Premere il tasto ▶II per sospendere temporaneamente la riproduzione di un file musica. Premendo nuovamente il tasto, si riavvia la riproduzione • Funzione Auto Power Down L'unità si spegne automaticamente nelle situazioni elencate di seguito. - Modalità D.IN / HDMI / BT / USB: Se non è presente un segnale audio per 5 minuti. - Modalità AUX: - Se il cavo audio (AUX) è scollegato per 5 minuti. - Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) è collegato. (La funizione Auto Power Down - Spagnimento automatico, più essere disattivata soltanto in quel caso.) - Per disattivare la funizione Auto Power Down, in modalità "AUX" tenere premuto il pulsante ▶II per 5 secondi. "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN" apparirà sul display.
7	Su/Giù/ Sinistra/ Destra	Premere Le aree indicate per selezionare Su/Giù/Sinistra/ Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni. • Ripeti Per utilizzare la funzione Ripeti nel modo "USB", premere il tasto Su. • Salta brano Premere il tasto Destra per selezionare il file musica successivo. Premere il tasto Sinistra per selezionare il file musica precedente. • Anynet+ / Auto Power Link È possibile attivare o disattivare Anynet+ e Auto Power Link. Le funzioni Anynet+ e Auto Power Link sono attivate e disattivate rispettivamente dai tasti Destra e Sinistra. - Anynet+ : Se la Soundbar è collegata a una TV Samsungtramite un cavo HDMI, è possibile controllare la Soundbar mediante il telecomando della TV Samsung. Tenere premuto il tasto Destra per 5 secondi perambiare lo stato della funzione Anynet+ da ON a OFF e viceversa. - Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo ottico digitale, la Soundbar più accendersi automaticamente all'accensione della TV. Tenere premuto il tasto Sinistra per 5 secondi perambiare lo stato della funzione Auto Power Link da ON a OFF e viceversa. - Per impostazione predefinita, Anynet+ / Auto Power Link sono impostati su ON. • ID SET Tenere premuto il tasto Su per 5 secondi per completare l'ID SET (in caso di connessione a un elemento accessorio).
		• Funzione di limitazione del volume Dal momento che l'attivazione del dispositivo a volume elevato potrebbe danneggiare l'uditto, questa funzione regola il volume a 20 se il volume impostato è superiore a 20. - Il valore predefinito della Funzione di limitazione del volume è disattivo. Il volume impostato viene mantenuto taleanche quando l'alimentazione viene disattivata. - Per modificare l'impostazione, tenere premuto il tasto Giù sul telecommando per 5 secondi. Se la limitazione del volume è impostata su disattiva, compare "V FREE" sul display anterioe e se"Inceve la funzione è su attiva, compare "V LOCK".
8	Controllo audio	È possibile selezioniare TREBLE, BASS o AUDIO SYNC. • Per controllare il volume dei suoni alti o bassi, selezioniare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -6~+6utilizzando i tasti Su/Giù. • Tenere premuto il pulsante® (Controllo audio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. É possibile utilizzato i pulsanti Sinistra/Destra per selezioniare 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz e ciascuna selezione può essere regolata tra -6 e +6mediante i pulsanti Su/Giù. • Se il video e l'audio della TV e della Soundbar non sono sincronizzati, selezioniare AUDIO SYNC in Impostazioni audio, quando impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù. (Non disponibile in modalità "USB").) • La funzione AUDIO SYNC è supportata soltanto in alcune funzioni.
9	WOOFER	Premere il tasto verso l'alto o verso il basso per impostare il volume del subwoofer su -12 o regolarlo tra -6 e +6. Per impostare il volume del subwoofer su 0, premere il tasto.
10	VOL	Premere il tasto verso l'alto o verso il basso per regolare il volume. • Muto Premere il tasto VOL per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Regolazione del volume della Soundbartramite il telecomando di una TV

Se si è in possesso di una TV Samsung, è possibile regolare il volume della Soundbar utilizzando il telecommando a infrarossi fornito in dotazione con la TV Samsung.

Prima di tutto utilizzato il menu della TV Samsung per impostare l'audio della TV sui diffusori esterni, dopodiché utilizzato il telecomando Samsung per controllare il volume della Soundbar. Per ulteriori informazioni, consultare il manuale utente della TV. La modalità predefinita per questa funzione è il controllo mediante un telecomando Samsung. Se la propria TV non è una TV Samsung, seguire leindicazioni sotto riportate per modificare leimpostazioni relative alla funzione.

1. Spagnere la Soundbar.

1. Se non si desidera utilizzato questa funzione, tenere premuto il tasto WOOFER versuso l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "OFF-TV REMOTE" nel display.

1. Se si desidera controllare la Soundbar con il telecomando della propria TV, tenere premuto il tasto WOOFER versus l'alto per 5 secondi ripetutamente finché non viene visualizzato il messaggio "ALL-TV REMOTE". Dopodichéutilizzare il menu della propria TV per selezione are diffusori esterni.

1. Se si desidera ripristinare la modalità predefinita della Soundbar (controllo mediate il telecomando di un TV Samsung), tenere premuto verso l'alto il tasto WOOFER per 5 secondi ripetutamente fino a quando sul display non appeare "SAMSUNG-TV REMOTE".

• Ogni volta in cui si tiene premuto il tasto WOOFER verso l'alto per 5 secondi, la modalità cambia seguendo quest'ordine: "SAMSUNG-TV REMOTE" (Modalità predefinita) "OFF-TV REMOTE" "ALL-TV REMOTE".
• Questa funzione potrebbe non essere disponibile a seconda del telecomando.
• Produttori che supportano esta funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER	Acceso/Spento Telecomando della TV (Standby)	Pagina 25
(Sorgente)	Associazione BT Pagina 22
II (Riproduci / Sospendi)	Acceso/Spento Auto Power Down (modo AUX)	Pagina 23
	Inizializzazione (Standby) Pagina 30
	BT Pronto Pagina 13
Sinistra Auto Power Link ON/OFF Pagina 23
Destra Anynet+ ON/OFF Pagina 23
Su ID SET Pagina 23
Giù	Acceso/Spento Limitazione del volume	Pagina 24
(Controllo audio)	EQ 7 bande Pagina 24
SOUND MODE	DRC ON/OFF (Standby) Pagina 22
	Bluetooth Power Pagina 22

Specifiche di uscita per diverse modalità di effetti sonori

Effetto		Ingresso	Uscita
			Senza kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless
SOUND MODE	STANDARD	2.0 canali	2.1 canali	4.1 canali
		5.1 canali	3.1 canali	5.1 canali
SOUND MODE	SURROUND	2.0 canali	5.1 canali	5.1 canali
		5.1 canali	5.1 canali	5.1 canali

• É possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

09 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
• Non installment in luoghi caratterizzati da alte temperature e livelli di umidità.
• Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installmente.
• Acquistare e utilizzare viti e anticoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

Diametro: M5
- Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata alla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio (2x) Vite (2x)
Supporto per montaggio a parete (2x)

1. Posizione are la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar除去 la TV), quando fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

2. Se non si intende montare la Soundbar sulla TV, posizionare la Linea centrale al centro dell'area di installmente.

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quando rimuovere la Guida per il montaggio a parete.

1. Utilizzato una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

2. Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire anticoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto.
   Se si utilizzato anticoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli anticoraggi o i tasselli utilizzati.

3. Far passare una vite (non fornita in dotazione)attraverso ciascuna Rondella di fissaggio,quindi avvitare saldamente ciascuna vite in un apposto foro.

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzato 2 Vite.

• Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sua situata dietro la parte posteriore della Soundbar.

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

2. Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quando far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

10 AGGIONAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Se viene什么意思 a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è stato preventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il site Web Samsung Electronics all'indirizzo (www.samsung.com Support). Quindi, insere o selezionare il modello della Soundbar, selezionare Software & Apps, quindi Downloads. Tenere presente che i nomi delle opzioni sono variare.

Procedura per l'aggiornamento

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipio B) da un lato e di un jack standard 2.0 USB femmina (tipio A) dall'altro lato alla presa jack micro USB della Soundbar.

2. Il cavo adattatore da micro USB a USB è venduto separamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

2.Seguire i passaggi elencati di seguito per scaricare il software di prodotto: Visitare il site Samsung su (samsung.com) cercare il nome del modello - selezionare l'opzione assistenza clienti (il nome dell'opzione è soggetto a cambiamenti).
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spagnere la Soundbar e collegare l'archivio USB contente il software alla porta femmina sul cavo adattatore Micro USB. Collegare il cavo alla porta USB sulla Soundbar.
5. Accendere la Soundbar. Entro 3 minuti, comparirà la scritta "UPDATE", e l'aggiornamentoavra inizio.
6. Una volta completato l'aggiornamento, la Soundbar si spegnerà. Tenere premuto il tasto del telecomando per 5 secondi. "INIT" comparirà sul display, quando la Soundbar si spegnerà. L'aggiornamento è completato.

• Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sare possibile aggiornare nuovamente il firmware.

Se non compare la scritta UPDATE

1. Spagnere la Soundbar, scollegare e ricollegare il dispositivo di archivazione che contiene i file di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quando accendere la Soundbar.

3. L'aggiornamento del firmware potrebbenon funzionare correttamente se suldispositivo di archivazione sono presentifile audio supportati alla Soundbar.

4. Non scollegare l'alimentazione o rimuovere il disposativo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
5. Dopo il completamento dell'aggiornamento, verrà avviata l'impostazione utente sulla Soundbar. Consigliamo di prenderenota delle impostazioni, così da poterle ripristinare al termine dell'aggiornamento. Attenzione: l'aggiornamento del firmware azzereràanche la connessione al subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, fare riferimento a pagina 6. Se l'aggiornamento software fallisce, verificare che l'archivio USB non sia difettoso.
   Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come fornato USB.
6. L'aggiornamentotramiteUSB potrebbenon essere disponibile, a seconda delproduttore del dispositivo diarchivazione.

11 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è collegato alla presa?

→Collegare la spina del cavo di alimentazione alla presa.

Una funzione non risponde quando viene premuto il tasting.

É presente elettricità statica nell'aria?

→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

Consultare lesezioni relative alla connessione Bluetooth, alle pagine 12 e 18.

Non viene riprodotto l'audio.

La funzione Muto è attiva?

Premere il tastingoVOLperannullarelafunzione.

Il volume è impostato al minimo?

Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?

Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

Avvicinare il telecomando all'unità principale della Soundbar.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

Il problema cui o verificarsi se il subwoofer non è collegato all'unità principale della Soundbar.

Provare a connettere nuovamente il subwoofer (consultare la pagina 6).

Il subwoofer emette un ronzio e vibra notevolmente.

Provare a regolare le vibrazioni del subwoofer.

→ Spingere il tasting WOOFER del telecomando versus l'alto o versus il basso per regolare il volume del subwoofer (su -12, oppure tra -6 +6

12 LICENZA

DOLBY

AUDIO

Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

14 NOTA IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Posso non diferire rispetto all'aspetto effettivo del prodotto.
• É possibile che vengano addebitate delle spese aminatoriative nei seguenti casi:

(a) l'uscita del technique in seguito a una chiamata non rileva difetti nel prodotto (ad es.nel caso l'utente abbia omesso di leggere quello manuale utente).
(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).
- L'importo di tali spese amministrative verrà comunicato all'utente prima di esquire una visita a domicilio o un eventuale intervento di manutenzione.

15 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-N650
USB 5V/0,5A
Peso 3,6 kg
Dimensioni(L x A x P) 1100,0 x 59,0 x 100,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TORE Potenza di uscita nominale 30W x 6 + 10W x 2
Formati di riproduzione supportati	LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenza max. trasmettitore BT	100 mW a 2,4 GHz - 2,4835 GHz
Potenza max. trasmettitore SRD	25 mW a 5,725 GHz - 5,825 GHz

Nome del subwoofer PS-WN30
Peso 7,0 kg
Dimensioni(L x A x P) 215,0 x 384,5 x 304,0 mm
AMPLIFICATAOREPotenza di uscita nominale 160W

Consumo energetico complessivo in standby (W)	2,9W
Bluetooth Metodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso.
- Peso e dimensioni sono approximativi.

Samsung Electronics dichiara che esta apparecchiatura è conforme alla Direttiva 2014/53/UE.

Il testo completo della Dichiarazione di conformità UE è disponibile al segmente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto >

Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzato il systema di conferimento Gratis o previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a分开e il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisso,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina
