BEDIENUNGSANLEITUNG HWN660 SAMSUNG

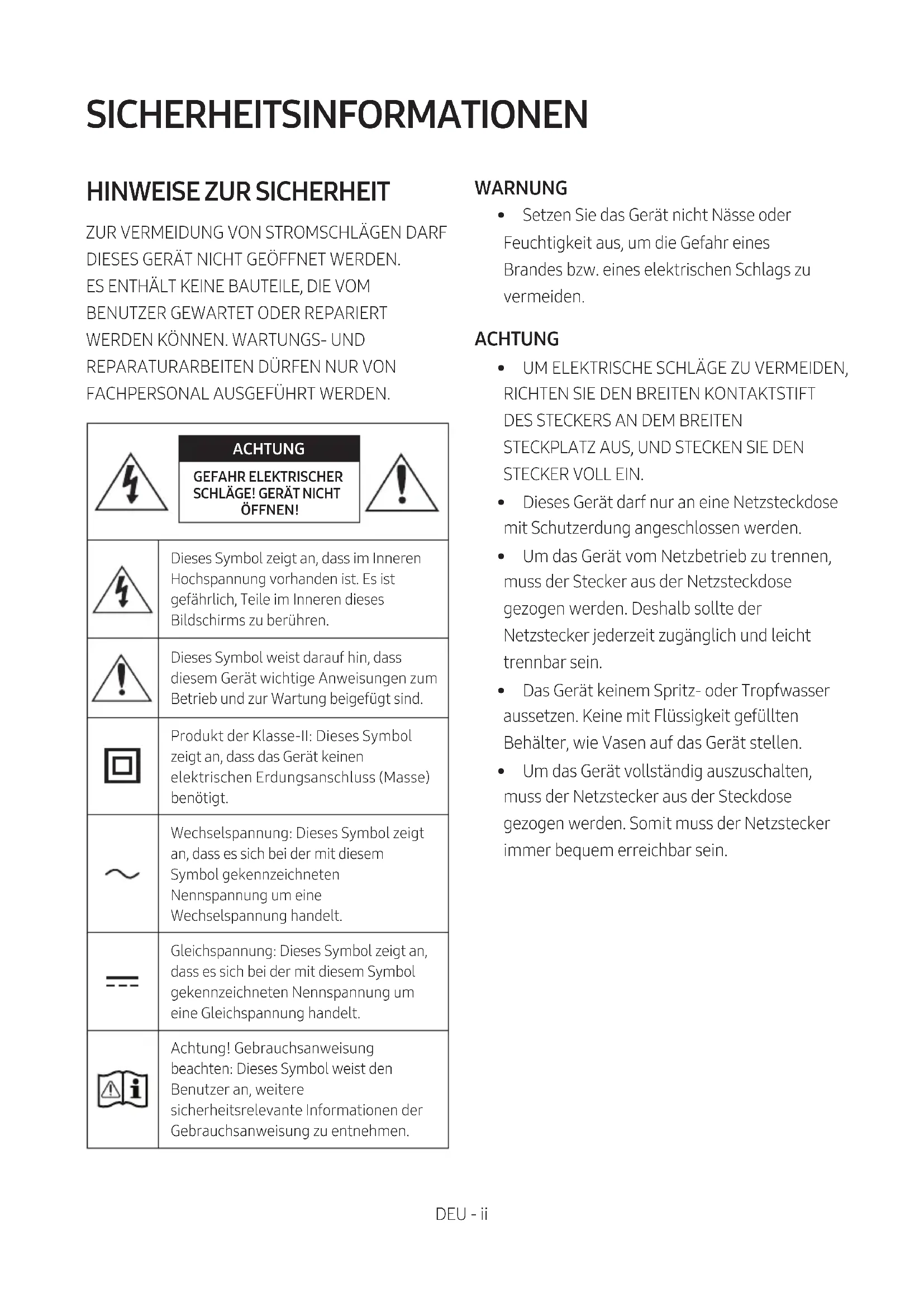

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

4	ACHTUNG GEFAHR ELEKTRISCHER SCHLAGE! GERÄT NICT ÖFFNEN!
5	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren theses Bildschirms zu berühren.
1	Dieses Symbol weist darauf auf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
2	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.
~	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesen Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
=	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesen Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
Δi	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

WARNING

• Setzen Sie das Gerät nicht Nisse oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerätarf nur an eine Netzsteckdose mit Schutzerding angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
  Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihr Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlandage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie daraufuf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Veränder oder andere Geräte, die heißt werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdoseziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigten, es für längerere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verurschte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßigiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie diese Produkte nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in thisem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Types ein.

ÜBER DIESES HANDBUCH

Siehe diesen Handbuch fur Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezifikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können auf die VOLLSTÄNDIGES HANDBUCH im Online-Kundendienstcenter von Samsung durch Scannen des QR-Codes zugreifen. Um die Gebrauchsanweisung auf Ihrm PC oder Mobilgerät anzusehen, laden Sie sich die Gebrauchsanweisung im Dokumentenformat von der Samsung-Webseite herunter. (http://www.samsung.com/support)

Design und technische Daten können sich ohne vorherige Ankündigung ändern.

INHALT

01 Überprüfen der Komponenten 2

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

02 Produktübersicht 3

Vorderseite /rechte Seite der Soundbar 3

Unterseite der Soundbar 4

03 Anschliessen der Soundbar 5

Stromanschluss 5

Verbinden der Soundbar mit dem Subwoofer 6

• Automatische Verbindung zwischen Subwoofer und Soundbar 6

• Manuelles Verbinden des Subwoofoers bei Fehlschlagen der automatischen Verbindung

Verbinden des SWA-8500S mit einer Soundbar (separatehaldlich) 8

04 Anschluss an ihr Fernsehgerät 10

Methode 1. Verbindung mit einem Kabel 10

• Verbindung mit einem optischen Kabel 10
• Einen Fernseher über ein HDMI-Kabel verbinden 11

Methode 2. Drahtlose Verbindung 12

• Verbindung eines Fernsehers per Bluetooth 12

05 Verbindung Mit Einem Externen Gerat Herstellen 14

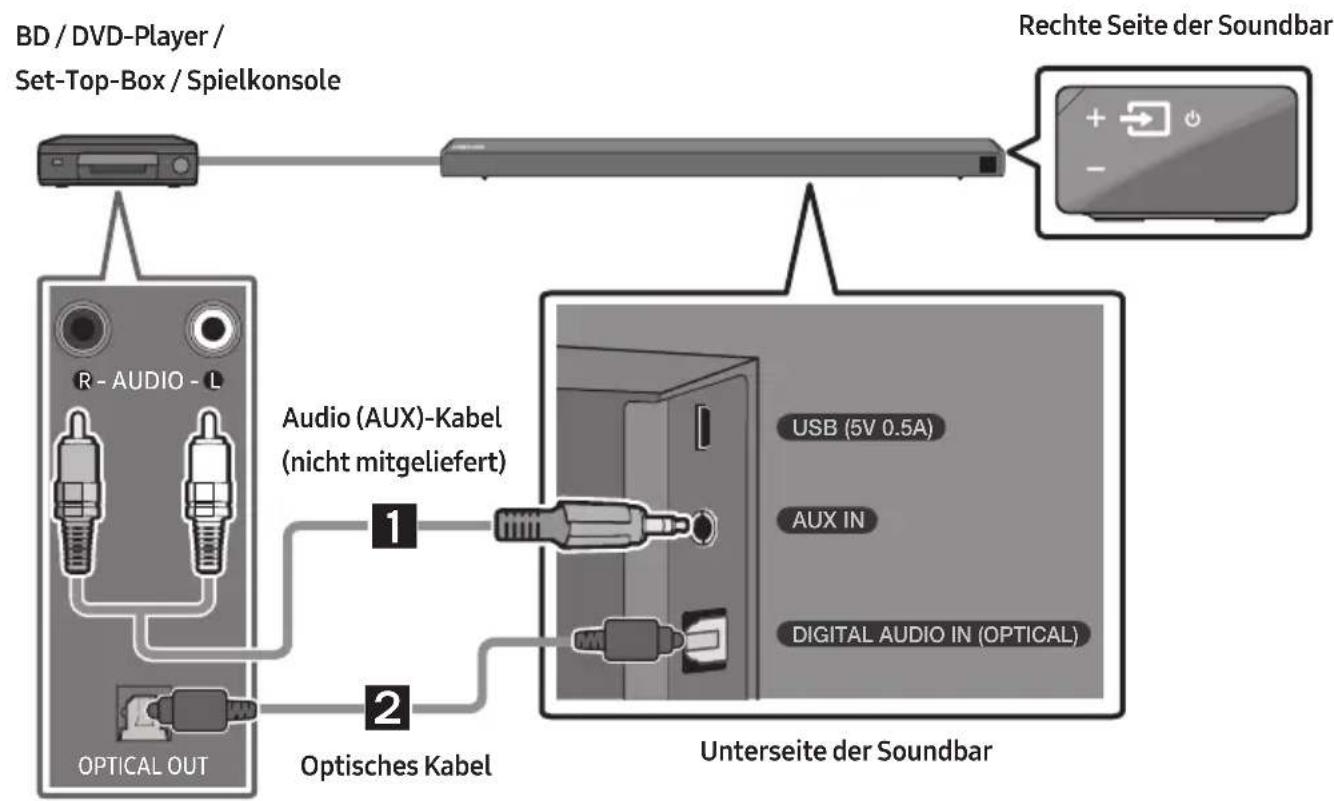

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel 14

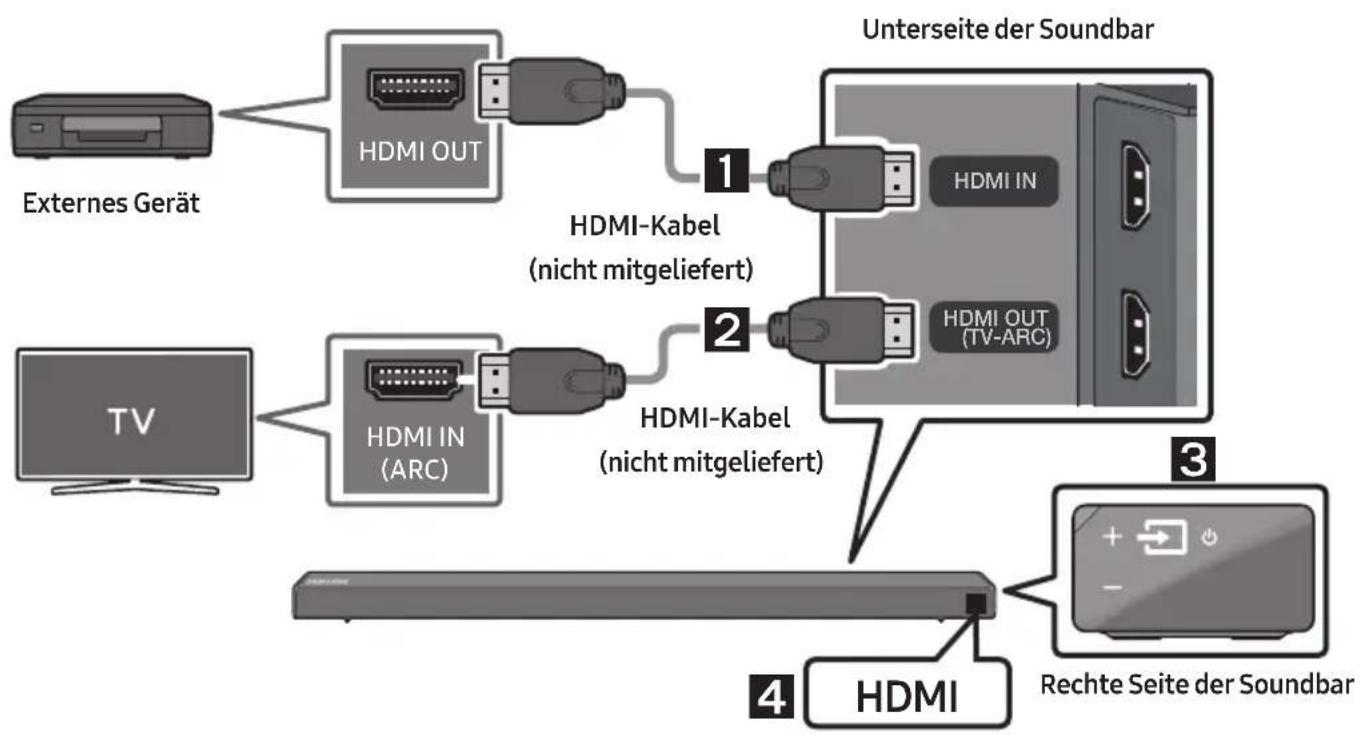

Über ein HDMI-Kabel verbinden 15

06 Verbindeneines USB speicherveräts 16

07 Anschliessen eines Mobilgeräts 18

Anschlieben per Bluetooth 18

Samsung Audio Remote App verwenden 21

• Installieren der Samsung Audio Remote App 21
• Starten der Samsung Audio Remote App 21

08 Verwendend der Fernbedienung 22

So verwenden Sie die Fernbedienung 22

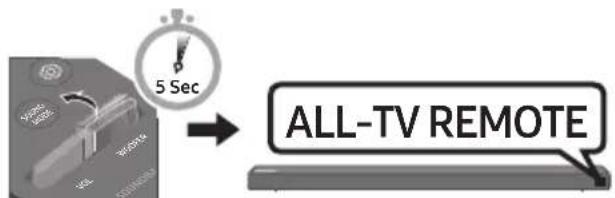

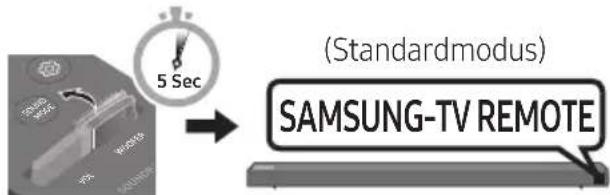

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 25
Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion) 26
Ausgabe-spezifikationen fur die entsprechlichen sound-effekt-modi 26

09 Installieren der Wandhalterung 27

Vorsichtsmaßnahmen für die Installation 27
Komponenten fur die Anbringung an der Wand 27

10 Softwareaktualisierung 29

Updateverfahren 30
Wenn UPDATE nicht angezeigt wird 30

11 Fehlerbehebung 31

Lizenz 32

Bekanntmachung zu Open Source Lizenzen 32

Wichtige Hinweise zum Kundendienst 32

Spezifikationen und Leitfaden 33

Technische daten 33

01 ÜberPRÜFEN DER KOMPONENTEN

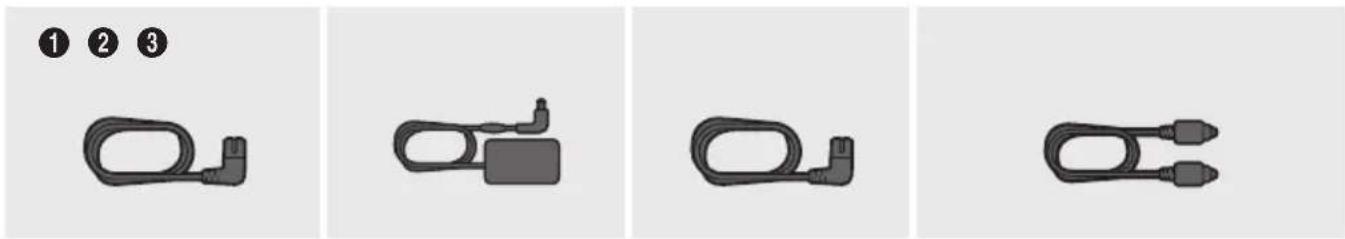

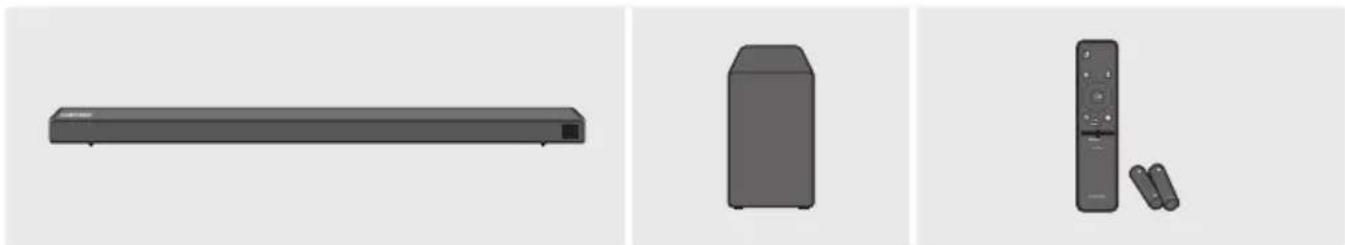

Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien
Stromkabel (Subwoofer)
Netzadapter (Hauptgerät)
Stromkabel (Netzadapter)
Optisches Kabel

• Weitere Informationen zur bereitsigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)
  Die Stromanschlusskomponenten sind gekennzeichnet (1, 2, 3). Weitere Informationen zu den Stromanschlüssen finden Sie auf Seite 5.
• Siehe Seite 27 zu den Wandhalterungskomponenten.
• Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.
  Das Aussehen des Zubehors kann etwas von den Abbildungeniben abweichen.

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist.

Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den Batteriedeckel wieder vollständig darüber.

DEU-2

02 PRODUKTÜBERSICHT

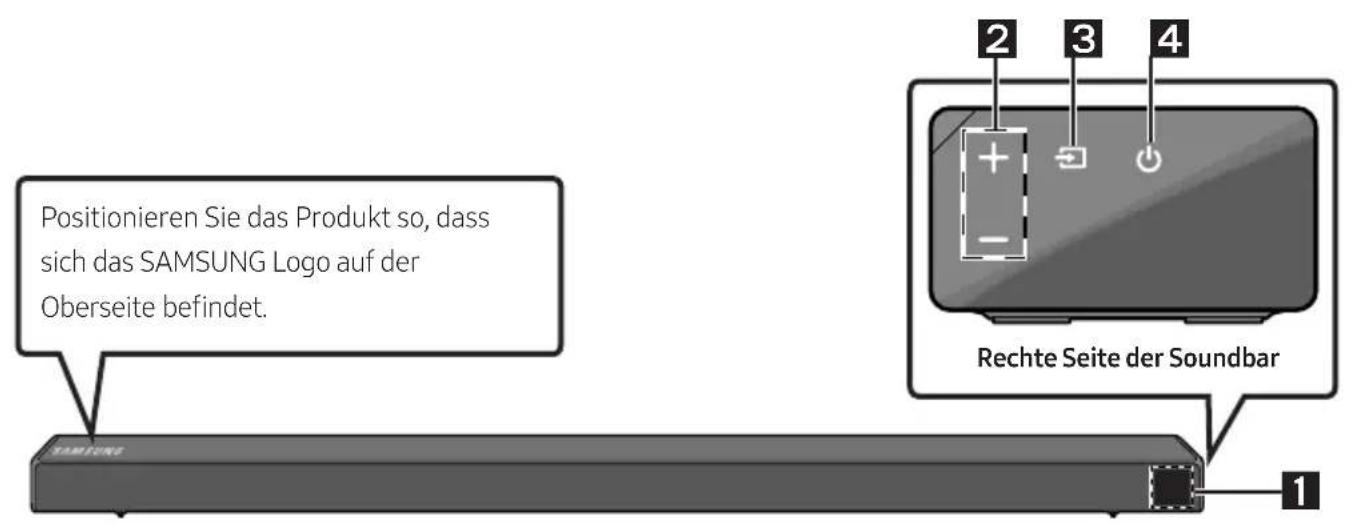

Vorderseite / rechte Seite der Soundbar

1	Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.
2	+/- (Lautstärke)-Taste Stellt die Lautstärke ein. • Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
3	(Quelle)-Taste Wählt den Quelleneingangsmodus aus.
	Eingangsmodus Anzeige
	Optischer digitaler Eingang D.IN
	ARC (HDMI OUT)-Eingang	D.IN → TV ARC (Automatische Umwandlung)
	AUX-Eingang AUX
	HDMI-Eingang HDMI
	BLUETOOTH-Modus BT
	USB-Modus USB
	• Zum Einschalten des Modus „BT PAIRING" schalten Sie die Quelle auf den Modus „BT" um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.
4	(Strom)-Taste Schaltet den Strom ein und aus.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie diesen Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar horen wollen, müssen Sie die Laufsprecher des Fernsehgeräts im Audio Setup Menu Ihr Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihr's TVs enthalten war.

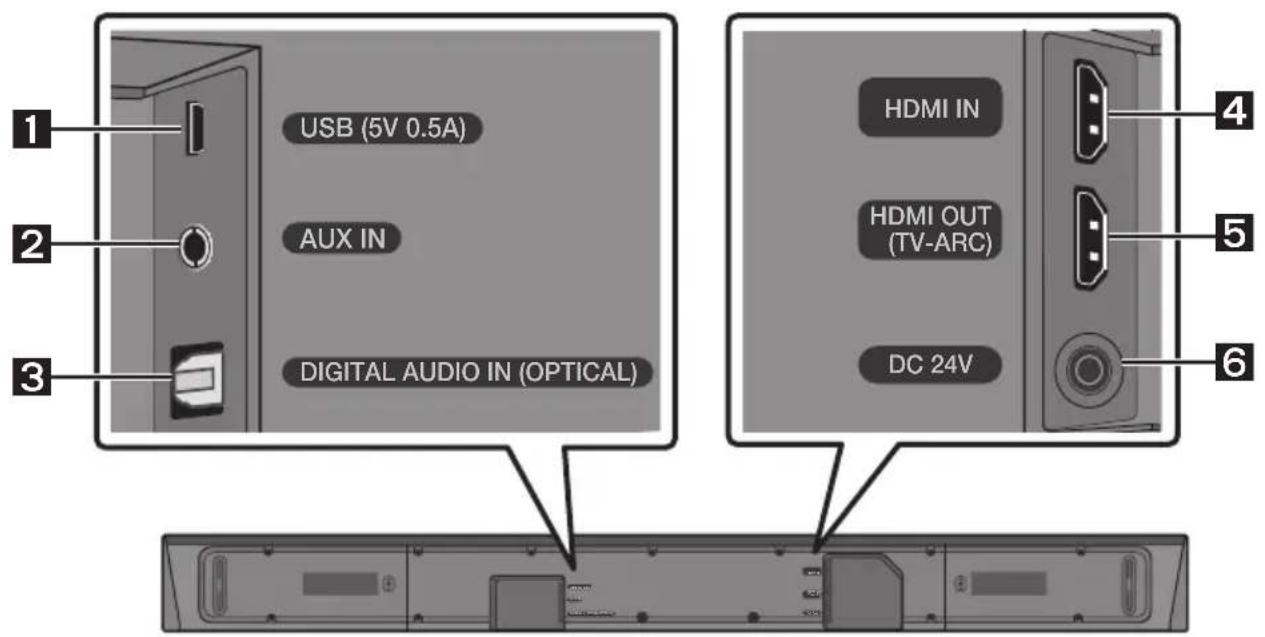

Unterseite der Soundbar

1	USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.
2	AUX IN An den analogen Ausgang eines externen Geräts anschließen.
3	DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.
4	HDMI IN Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschließen.
5	HDMI OUT (TV-ARC) An die HDMI (ARC)-Buchse an einem Fernseher anschließen.
6	DC 24V (Stromversorgungseingang) Den Netzadapter anschließen.

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.
• Schlieben Sie these Gerät oder andere Geräteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 ANSCHLIESSEN DER SOUNDBAR

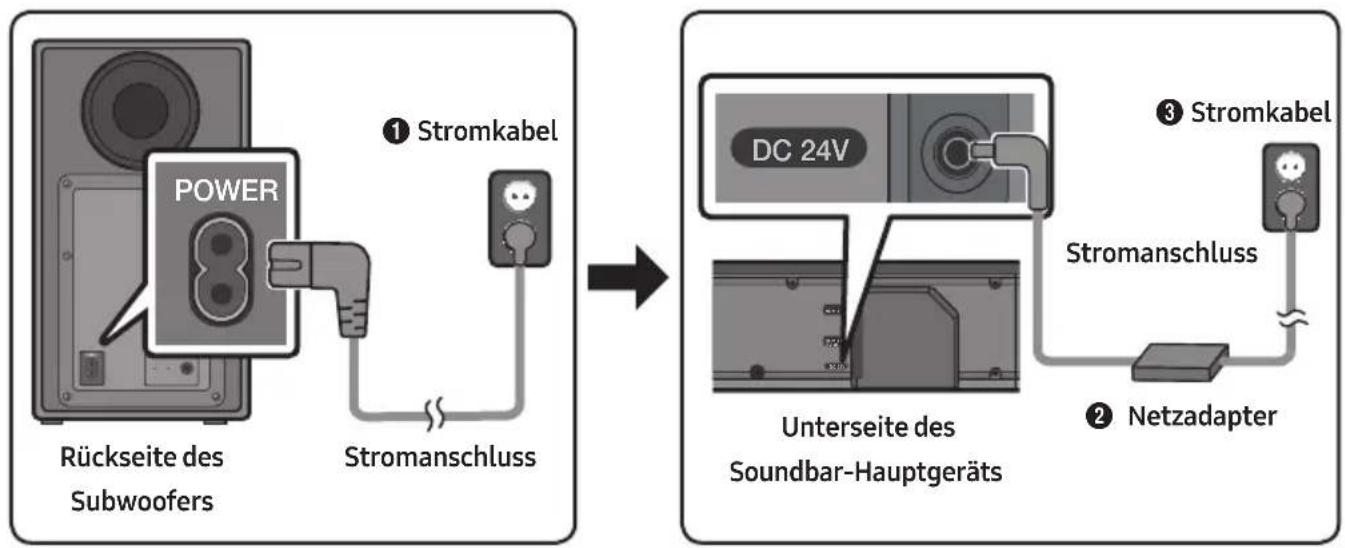

Stromanschluss

Verwenden Sie die Stromkomponenten (1, 2, 3), um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschreiben:

SchlieBen Sie das Stromkabel an den Subwoofer an.
SchlieBen Sie das Stromausgangskabel an das Netzteil und danach an die Soundbar an.
3 SchlieBen Sie das Stromkabel an die Steckdose an.

Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur bereitsigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

• Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hangender Position mit dem Netzkabeleingang nach oben platzieren, konnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden der Soundbar mit dem Subwoofer

Wenn der Subwoofer verbunden ist, konnen Sie einen vollen Bass-Ton genießen.

Automatische Verbindung zwischen Subwoofer und Soundbar

Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leucht den blauen Anzeigeleuchten auf der Rückseite des Subwooofers auf.

LED-Anzeigelichter auf der Rückseite des Subwooferers

LED Status	Beschreibung Abhilfe
Blau	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Verbindung wird wieder hergestellt	Prüfen Sie, ob das am Soundbar-Hauptgerät angeschlossene Stromkabel richtig verbunden ist oder warten Sie 5 Minuten. Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschreiben. Siehe Seite 7.
Rot Ein		Standby (bei ausgeschaltetem Soundbar-Hauptgerät)	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7.
Rot und blau	Blinkend	Fehlfunktion	Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.

Manuelles Verbinden des Subwoofer bei Fehlschlagen der automatischen Verbindung

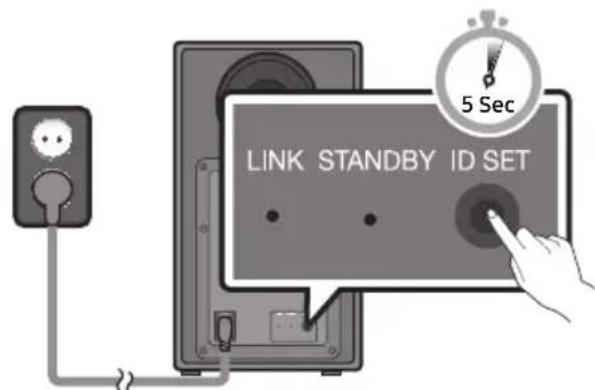

Vor dem Ausführren der folgenden Verbindungsschritte:

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwooferrs richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

• Halten Sie ID SET auf der Rückseite des Subwoofoers mindestens 5 Sekunden lang gedrückt.

• Die rote Anzeigeleuche auf der Rückseite des Subwoofoers erlischt und die blaue Anzeigeleuche blinkt.

Rückseite des Subwoofoers

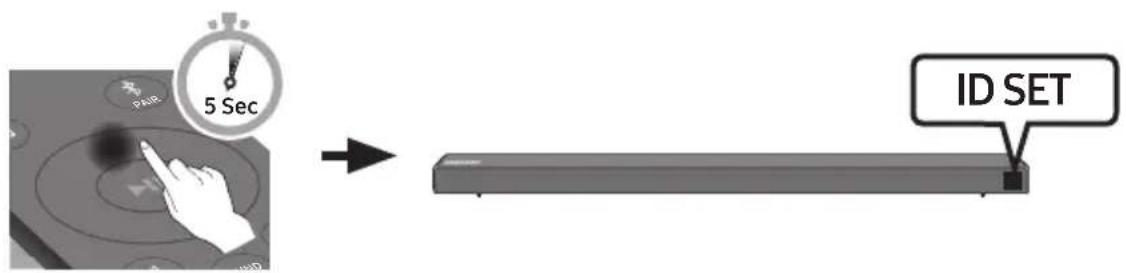

1. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

2. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.
   Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

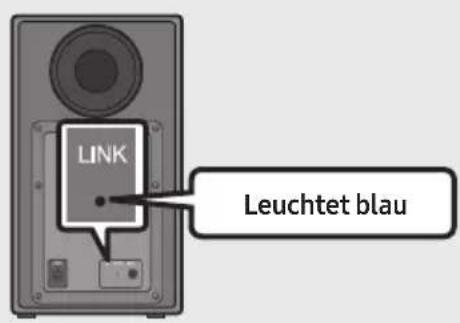

1. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.

HINWEISE

• Schließen Sie das Stromkabel theses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.
• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts safer, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt.
• Wenn die Haupteinheit ausgeschelt ist, besteht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.
• Wenn Sie in der Höhe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommt.
• Die maximale Übertragungsenternung des drahtlosen Signals der Haupteinheit beträgt ca. 10m , kann jeder in Abhängigkeit ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, Funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

VORSICHTSMASSNAHMSN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.
• Für eine optimale Wiedergabeleistung stellen Sie safer, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separatehaltlich) frei von Behinderungen ist.

Verbinden des SWA-8500S mit einer Soundbar (separatehaltlich)

Erweitern Sie das System umECHten drahtlosen Surround-Sound,indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an ihre Soundbar anschließen (separat erhältlich).

1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher.

Die Laatsprecherkabel sind farbcodiert.

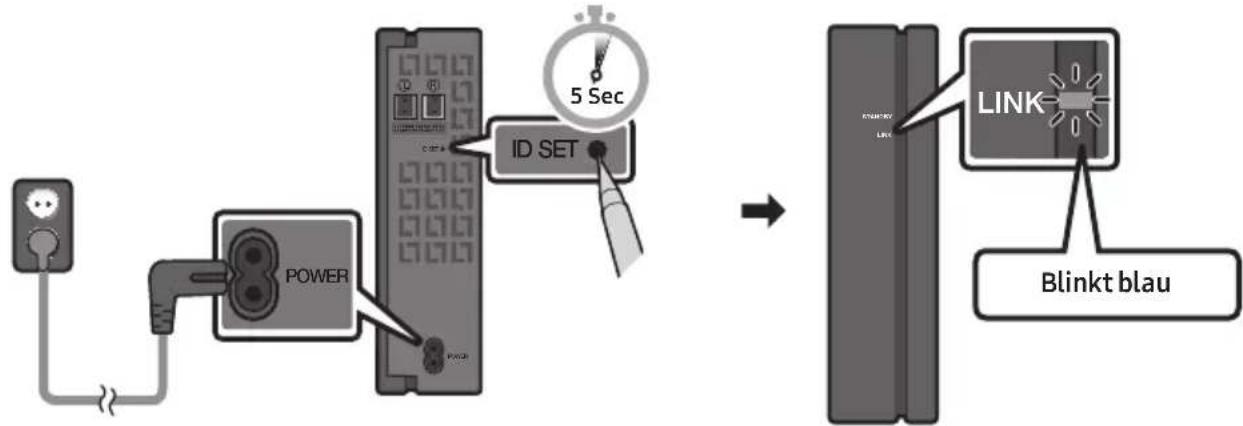

1. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nach dem es eine Steckdose angeschlossen worden ist.

Die LINK LED-Anzeige (blau LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED-Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau). Weitere Informationen zur LED finden Sie im Benutzerhandbuch des SWA-8500S.

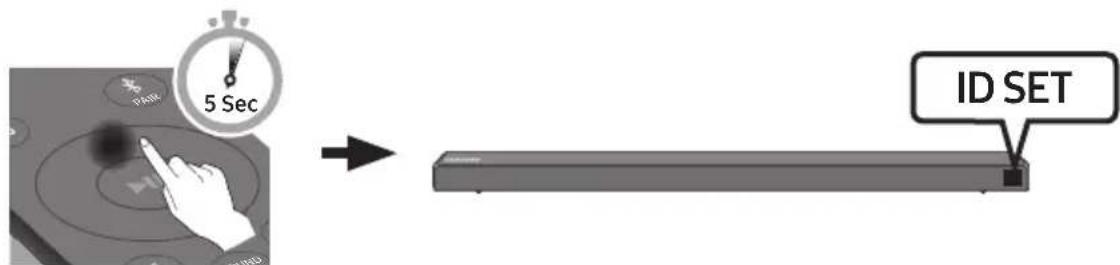

1. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

2. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.
   Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

ACHTUNG

• Wenn die Soundbar Musik abspielt, während sie mit der SWA-8500S eine Verbindung herstellt, horen Sie möglicherweise ein Stottern aus dem Woofer, während die Verbindung hergestellt wird.

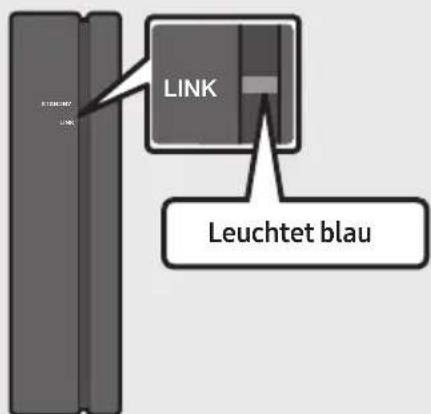

• Prufen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem drahtlosen Empfangsmodul eine Verbindung besteht.

1. Wenn der SWA-8500S nicht angeschlossen ist, wiederholen Sie den Vorgang ab Schritt 2.

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden.

• These Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem Fernseher verbinden.

• Mit dieser Funktion können Sie auch das TV-Menu verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen.

Methode 1. Verbindung mit einem Kabel

Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat" auf Ihrlem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menu kann je nach Fernsehhersteller variieren.)

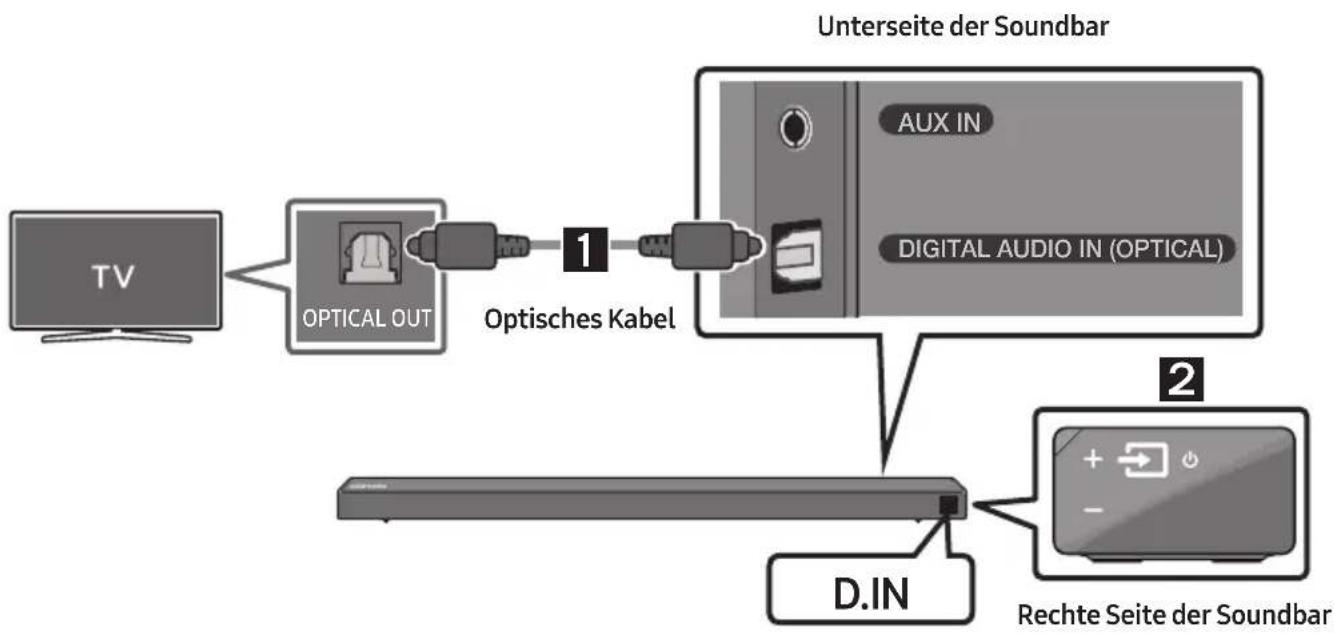

Verbindung mit einem optischen Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.
2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „D.IN".

Auto Power Link

Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Halten Sie die Taste Links auf der Fernbedienung (die blaue Stelle in der Abbildung rechts) 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion zu deaktivieren, halten Sie die Taste Links auf der Fernbedienung für 5 Sekunden gedrückt.)
- Je nach dem angeschlossen Gerät könnte Auto Power Link nicht Funktionieren.
- These Funktion ist nur im Modus „D.IN" verfügbar.

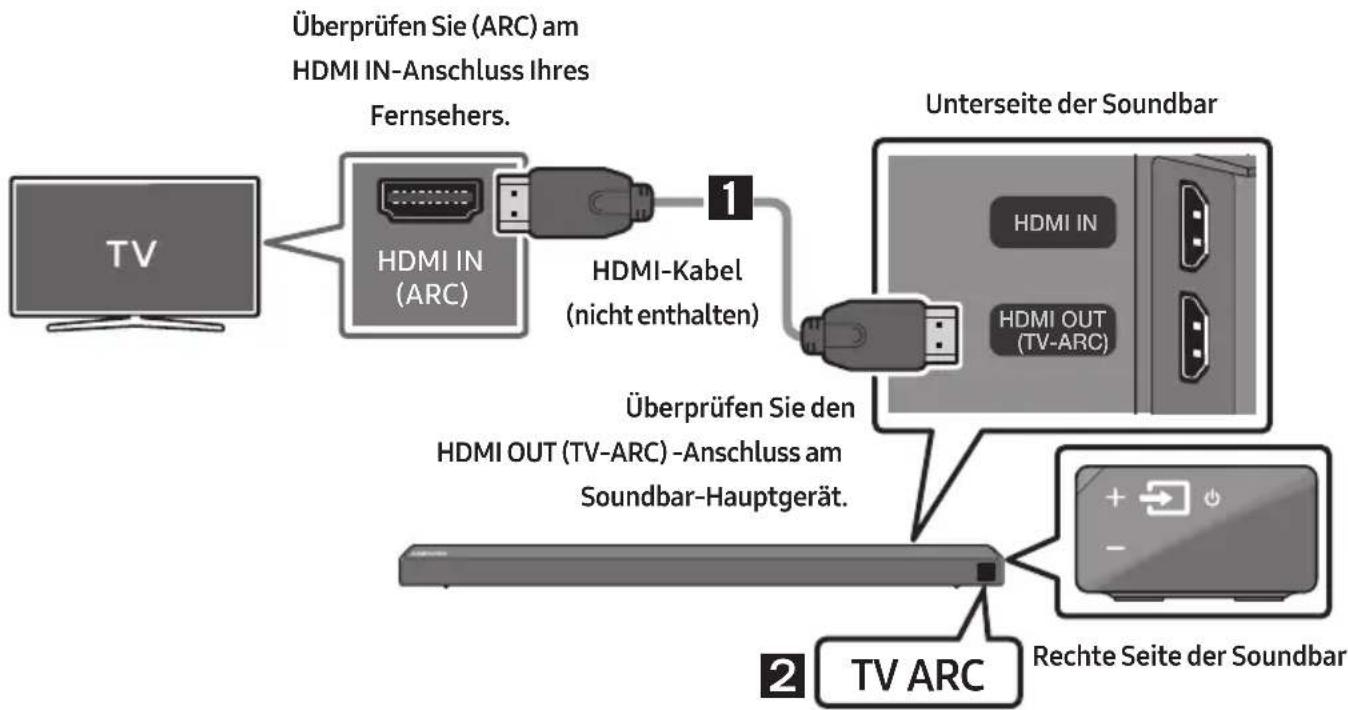

Einen Fernseher über ein HDMI-Kabel verbinden

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert) wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC" an und die Soundbar gibt den TV-Ton wieder.

3. Falls der TV-Ton nicht zu horen ist, drücken Sie die (Quelle)-Taste auf der Fernbedienung oder auf der rechten Seite der Soundbar, um zum Modus „D.IN" umzuschalten. Der Bildschirm zeigt der Reihe nach „D.IN" und „TV ARC" an und der TV-Ton wird wiedergegeben.

4. Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC" nicht angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel (nicht enthalten) an den korrekten Anschluss angeschlossen ist.

5. Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung.

HINWEISE

• HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss ermittelicht.
• Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem HDMI-IN-(ARC)-Anschluss.
• Wir empfehlen, falls möglich, die Verwendung eines kernlitten HDMI-Kabels. Wenn Sie ein HDMI-Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.
• Anynet+ muss eingeschaltet sein.
• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

Methode 2. Drahtlose Verbindung

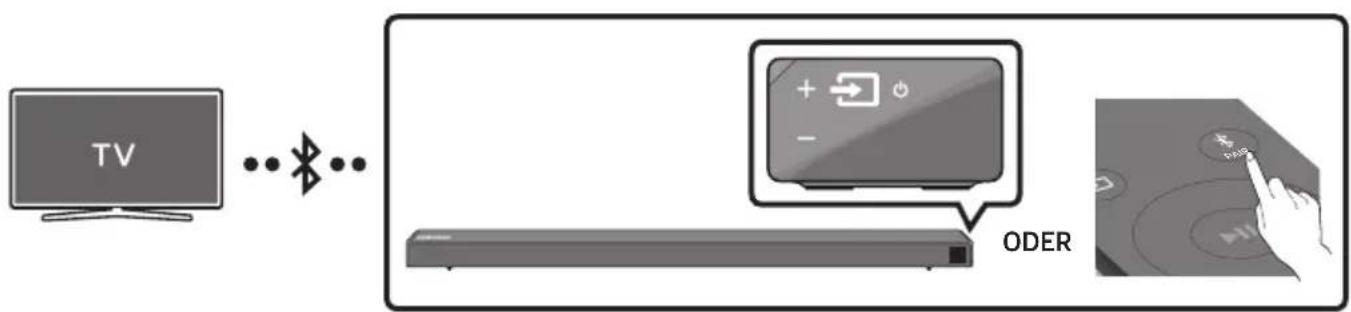

Verbindung eines Fernsehers per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, konnen Sie einen Stereoton ohne Lastige Kabel horen.

• Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erstee Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING" zu wechseln.

(ODER)

a. Drücken Sie die Taste (Quelle) am rechten Feld und wahren Sie dann „BT" aus. Ändern Sie „BT" zu „BT READY".
b. Wenn „BT READY“ angezeigt wird, drücken und halten Sie die Taste (Quelle) am rechten Feld der Soundbar für mehr als 5 Sekunden gedrückt, um „BT PAIRING" anzuziegen.

1. Wahlen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.)
2. Wahlen Sie, [AV] Samsung Soundbar Nxxx N-Series" aus der Liste auf dem Bildschirm des Fernseher aus.

Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräte listedes Fernsehers angezeigt. Zum Verbinden der Soundbar wahren Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, entscheid [Name des Fernsehers] "BT" auf der vorderen Anzeige des Fernsehers.

• Sie können den TV-Ton jetzt aus der Soundbar horen.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Nxxx N-Series") in der Liste erscheint, Löschen Sie sie.
• Wiederholen Sie dann die Schritte 1 bis 3.

HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrlem Fernseher verbunden haben, verwenden Sie den Modus „BT READY" um erneut eine Verbindung herzustellen.

Trennen der Soundbar vom Fernseher

Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zuminem beliebigen Modus außer BT^ um.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschied sein.)
• Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheiten, drücken Sie die Taste II (Wiedergabe/Pause) an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „BT READY" befindet. (Einschalten → Ausschalten)

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In dieser Modus können Sie nach zuvor verbundenen Fernsehernuchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.
• BT PAIRING: In this modus konnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken und halten Sie die Taste (Quelle) an der rechten Seite der Soundbar für länger als 5 Sekunden gedrückt, während sich die Soundbar im Modus „BT" befindet.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbinding verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10m überschreitet.
  Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.
  Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführten:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN

Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugegeben.

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

1 Audio (AUX)-Kabel

1 Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts.
2 Wahlen Sie den Modus „AUX" durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.

2 Optisches Kabel

1 Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
2 Wahlen Sie den Modus „D.IN" durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.

Über ein HDMI-Kabel verbinden

1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.
2. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Hisres Fernsehers.
3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „HDMI".
4. Der Modus „HDMI" wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird wiedergegeben.

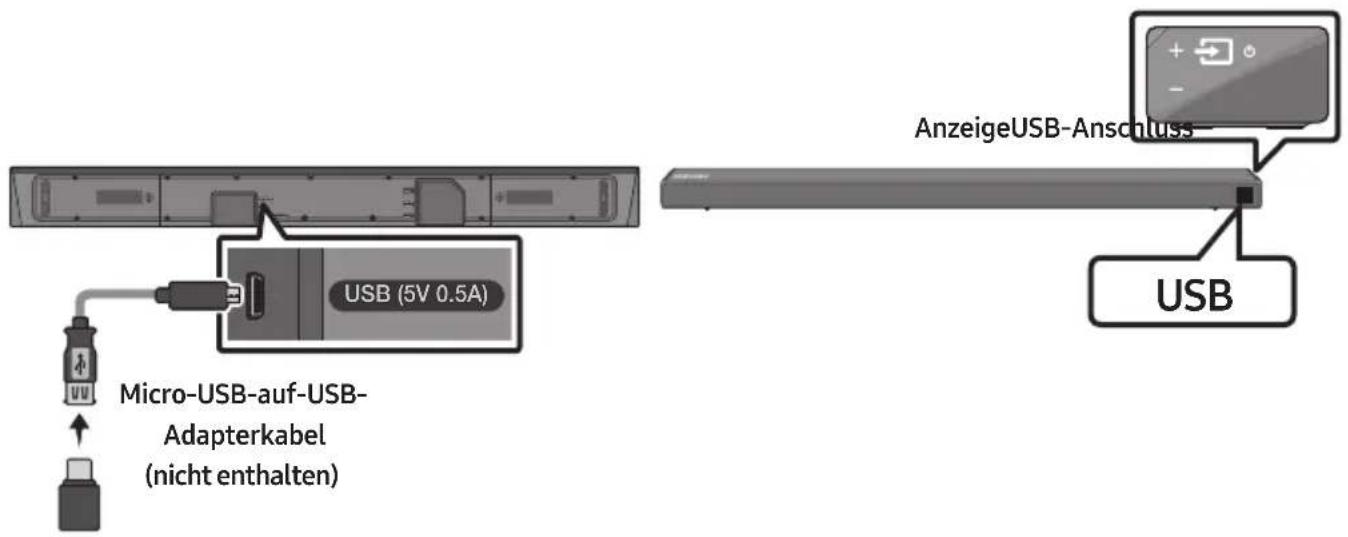

06 VERBINDEN EINES USB SPEICHERGERÄTS

Sie konnen Musicdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben.

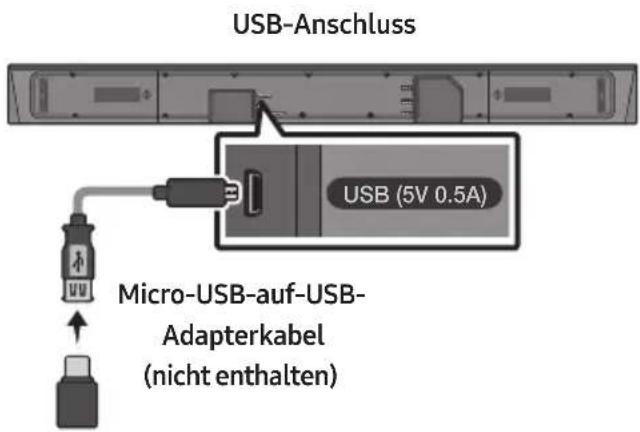

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss ihrer Soundbar.
2. Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
3. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels.
4. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann, USB".
5. Auf dem Anzeigebildschirm wird, USB" angezeigt.
6. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

Die Soundbar wird automatisch ausgeschaltet (Automatische Abschaltung), wenn länger als 5 Minuten kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Verlängerung Codec	Samplingrate Bitrate
*.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
		MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Style_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps
		Wave_Style_MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC	16KHz ~ 96KHz	128 ~ 192kbps 5.1-Kanal 320kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps 5.1-Kanal 160kbps
*.wav	-	16KHz ~ 48KHz	Bis zu 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	Bis zu 3000kbps

• Sind zu weitere Ordner und Dateien auf dem USB-Gerät gespeichert, kann es einzelste Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.

07 ANSCHLIESSEN EINES MOBILGERÄTS

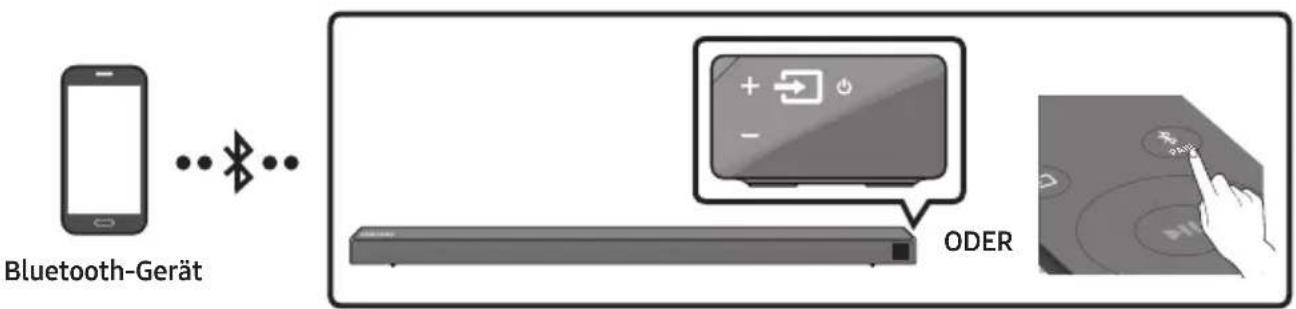

Anschlieben per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne Lastige Kabel horen.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden.

Die erst Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING" zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) am rechten Feld und wahlen Sie dann „BT" aus. Ändern Sie „BT" zu „BT READY".

b. Wenn „BT READY“ angezeigt wird, drücken und halten Sie die Taste (Quelle) am rechten Feld der Soundbar für mehr als 5 Sekunden gedrückt, um „BT PAIRING" anzuzeigen.

1. Wahlen Sie, [AV] Samsung Soundbar Nxxx N-Series" aus der Liste aus.

2. Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] „BT" in der vorderen Anzeige angezeigt.

3. Geben Sie Musicdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B.,[AV] Samsung Soundbar Nxxx N-Series") in der Liste erscheint, Löschen Sie sie.

• Wiederholen Sie dann die Schritte 1 bis 2.

HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihr Hem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY" um erneut eine Verbindung herzustellen.

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In dieser Modus können Sie nach zuvor verbundenen Fernsehernuchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.
• BT PAIRING: In this modus konnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken und halten Sie die Taste (Quelle) an der rechten Seite der Soundbar für länger als 5 Sekunden gedrückt, während sich die Soundbar im Modus „BT" befindet.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbinding verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
  Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar Unterstützung SBC data (44.1kHz, 48kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterszt.
• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Nxxx N-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestensomal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar entscheidt nur in der Liste der vom Bluetooth-Gerät befindenen Geräte, wenn der Soundbar „BT READY" anzeigt.
  Die Soundbar kann nicht mit einem anderen Bluetooth-Gerät gekoppelt werden, wenn sie sich bereits im Bluetooth-Modus befindet und mit einem Bluetooth-Gerät gekoppelt ist.

Bluetooth Power Ein (SOUND MODE)

Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.
2. Auf dem Display der Soundbar entscheidt "ON-BLUETOOTH POWER".

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzufinden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus außer „BT" um.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterscheidlich sein)
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

HINWEISE

• Bei einer Bluetooth Verbindung Goes the Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10m überschreitet.
• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch Funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindiert wird.

• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distan den Bluetooth-Betriebsbereich übersteigt, Goes the Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung Funktioniert nur mit Geräten in unmittelbarer Höhe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius übersritten wird. Selfest innerhalb desses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Samsung Audio Remote App verwenden

Installieren der Samsung Audio Remote App

Um die Soundbar mit Ihr dem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter.

Im Play Store suchen nach : Samsung Audio Remote

Starten der Samsung Audio Remote App

Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanleitung.

Die Samsung Audio Remote App ist nur kompatibel mit Android-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder higher.

08 VERWENDEN DER FERNBEDIENUNG

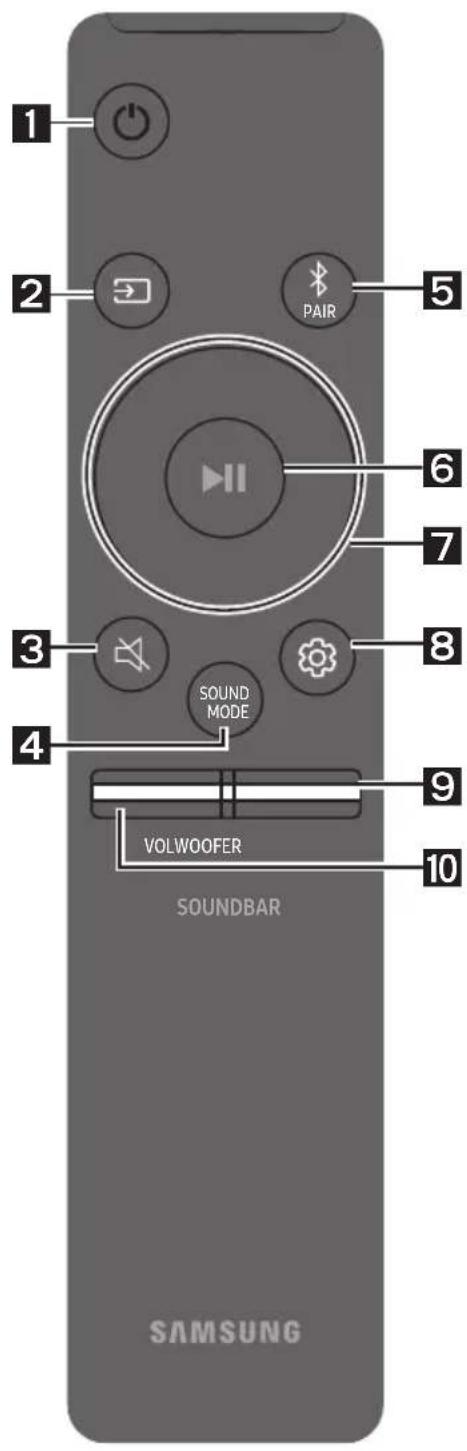

So verwenden Sie die Fernbedienung

1	Strom	Schaltet die Soundbar ein und aus.
2	Quelle	Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwahlen. • BT PAIRING-Modus Zum Einschalten des „BT PAIRING“-Modus drücken und halten Sie die Taste (Quelle) länger als 5 Sekunden lang gedrückt.
3	Stummschaltung	Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.
4	SOUND MODE SOUND MODE	Sie können den gewünschten Toneffekt durch Wahl von STANDARD, SURROUND, oder GAME auswahlen. Wenn Sie den Originalton hören möchen, wahren Sie den Modus „STANDARD". • DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Drücken Sie die Taste SOUND MODE und halten Sie sie gedrückt, während die Soundbar ausgeschelt ist, um DRC (Dynamic Range Control) ein- oder auszuschalten. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.) • Bluetooth Power Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. • Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

5	Bluetooth PAIR	Drücken Sie die PAIR-Taste. Im Soundbar-Display wird „BT PAIRING" angezeigt. In thisem Modus können Sie die Soundbar mit einem neuen Bluetooth-Gerät verbinden, indem Sie die Soundbar aus der Bluetooth-Gerätesuchliste auswällen.
6	Wiedergabe/Pause	Drücken Sie die II-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschelt. - Modus D.IN / HDMI / BT / USB: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde. - Modus AUX: - Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist. - Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätig wird. (Die Auto Power Down-Funktion kann nur in dieser Fall ausgeschelt werden.) - Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die II-Taste für 5 Sekunden gedrückt. “ON-AUTO POWER DOWN”/ „OFF-AUTO POWER DOWN“ wird auf dem Bildschirm angezeigt.
7	Oben/Unten/Links/Rechts	Drücken Sie die angegebenen Bereiche zum Auswahlen von Oben/Unten/Links/Rechts.
		Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswahlen oder Einstellen von Funktionen. • Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste. • Musiktitel überspringen Drücken Sie die Taste Rechts, um die{nachste Musikdatie auszwählen. Drücken Sie die Taste Links, um die vorherige Musikdatie auszwählen. • Anynet+ / Auto Power Link Sie können Anynet+ und Auto Power Link ein- oder ausschalten. Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links ein- und ausgeschaltet. - Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, konnen Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF. - Auto Power Link : Falls die Soundbar durch ein digitales optisches Kabel an ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet werden, wenn Sie ihren Fernseher einschalten. Halten Sie die Taste Links 5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen. - Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt. ID SET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschlieben (beim Verbinden mit einem Zubehörelement).
		· Lautstärkebeschränkungsfunktion Weil Hörschäden entstehen können, wenn bei zu hoher Lautstärke eingeschaltet ist, wird die Lautstärke auf 20 angepasst, wenn die eingesetzte Lautstärke bisher als 20 ist. - Der Standardwert für die Lautstärkebeschränkung ist deaktiviert. Die eingesetzte Lautstärke wird beibehalten, auch im ausgeschaltenen Zustand. - Zum ändern der Einstellung halten Sie die Taste Unten an der Fernbedienung 5 Sekunden lang gedrückt. Wenn die Lautstärkebeschränkung deaktiviert ist, wird „V FREE" in der Frontanzeige angezeigt und wenn die Funktion aktiviert ist, wird „V LOCK" angezeigt.
8	Klangsteuerung	Sie können unter TREBLE, BASS, oder AUDIO SYNC auswahlen. · Um die Lautstärke der Hohen oder des Basses zu regeln, fühlen Sie in den Sound-Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an. · Drücken Sie die Taste® (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jeder Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind durch Verwendung der Tasten Links/Rechts währbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. · Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron ist, fühlen Sie in den Soundeinstellungen AUDIO SYNC aus und legen dann mithilfe der Tasten Oben/Unten eine Audioverzügerung zwischen 0 und 300 Millisekunden fest. (Nicht im „USB“-Modus verfügbar.) · AUDIO SYNC wird nur bei einigen Funktionen unterstützen.
9	WOOFER	Drücken Sie die Taste nach oben oder unter, um die Lautstärke des Subwoofoers auf -12 oder zwischen -6 bis +6 einzustellen. Um die Lautstärke des Subwoofoers auf 0 zu stellen, drücken Sie die Taste.
10	VOL	Drücken Sie die Taste nach oben oder unter, um die Lautstärke einzustellen. · Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

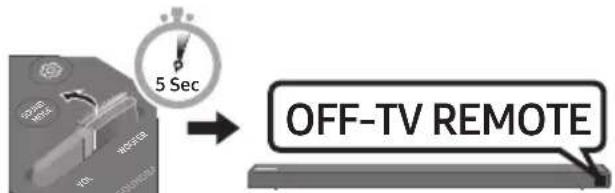

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Bei einem Samsung TV kann die Lautstärke der Soundbar mit der IR-Fernbedienung, die im Lieferumfang des Samsung TV enthalten ist, eingestellt werden.

Stellen Sie zuerst den Fernsehton im TV-Menu Ihres Samsung TV auf externe Lautsprecher, und verwenden Sie dann die Samsung-Fernbedienung, um die Lautstärke der Soundbar zu einzustellen. Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehgeräts. Standardmöig wird diese Funktion von der Fernbedienung des Samsung TV gesteuert. Wenn es sich bei Ihrrem Fernsehgerät nicht um einen Samsung TV handelt, befolgen Sie die nachstehenden Anweisungen, um die Einstellungen dieser Funktion zu ändern.

1. Schalten Sie die Soundbar aus.

1. Wenn Sie diese Funktion nicht verwenden möchten, drücken Sie die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden wiederholt gedrückt, bis "OFF-TV REMOTE" in der Anzeige erscheint.

1. Wenn Sie die Soundbar mit der Fernbedienung Ihres Fernsehers steuern wollen, drücken Sie wiederholt die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden gedrückt, bis „ALL-TV REMOTE" in der Anzeige erscheint. Verwenden Sie dann das Menu Ihres Fernsehers, um externe Lautsprecher auszuwahlen.

1. Wenn Sie die Soundbar in den Standardmodus zusammen？ Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden wiederholt gedrückt, bis "SAMSUNG-TV REMOTE"in der Anzeige erscheint.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten,ändert sich der Modus in der folgender Reihenfolge: "SAMSUNG-TV REMOTE" (Standardmodus) "OFF-TV REMOTE" "ALL-TV REMOTE".

• Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar.
• These Funktion wird von den folgenden Herstellern Unterstützung: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER	TV-Fernbedienung Ein/Aus (Standby)	Seite 25
(Quelle)	BT-Kopplung Seite 22
II (Wiedergabe / Pause)	Auto Power Down Ein/Aus (AUX-Modus) Seite 23
	Initialisieren (Standby) Seite 30
	BT Bereit Seite 13
Links	Auto Power Link ON/OFF	Seite 23
Rechts Anynet+ ON/OFF	FF Seite 23
Oben ID SET Seite 23
Unten	Lautstärkebeschränkung Ein/Aus	Seite 24
(Klangsteuerung)	7-Band EQ	Seite 24
SOUND MODE	DRC ON/OFF (Standby)	Seite 22
	Bluetooth Power	Seite 22

Ausgabe-spezifikationen für die entsprechenden sound-effekt-modi

Effekt		Eingang	Ausgang
			Ohne drahtloses Rücklautsprecherkit	Mit drahtlosem Rücklautsprecherkit
SOUND MODE	STANDARD	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	3.1 Kanal	5.1 Kanal
SOUND MODE	SURROUND	2.0 Kanal	5.1 Kanal	5.1 Kanal
		5.1 Kanal	5.1 Kanal	5.1 Kanal

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Handler, bei dem Sie die Soundbar erworben haben.

09 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen für die Installation

Installieren Sie nur an einer vertikalien Wand.
Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.
- Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wahren Sie einen anderen Installationsort.
- Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.
- Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen.

Durchmesser: M5
- Länge: 35 mm oder länger empfohlen.

• Schlieben Sie die Kabel vom Gerät an externe Geräte an, bevorsie die Soundbar an der Wand installieren.
• Stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommt.

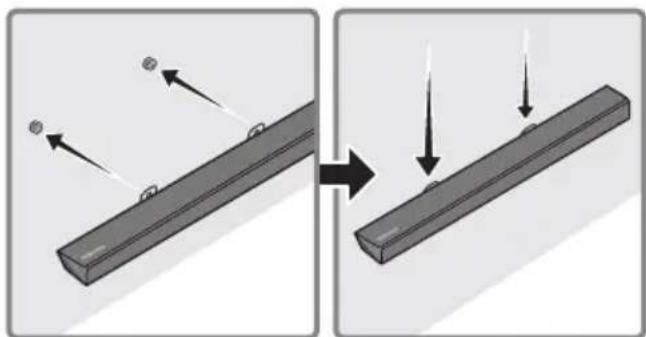

K部件en für die Anbringung an der Wand

Montagehilfe für die Wandhalterung

Aufhangungsschraube (2 Stck.)
Schraube (2 Stck.)

Wandhalterung (2 Stck.)

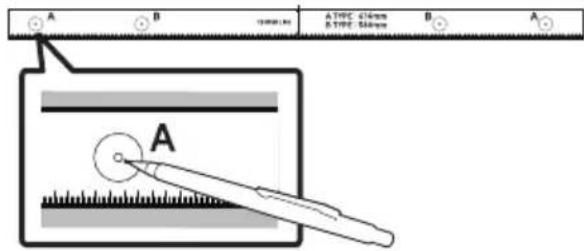

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

Die Montagehilfe fur die Wandhalterung muss waagerecht positioniert sein.

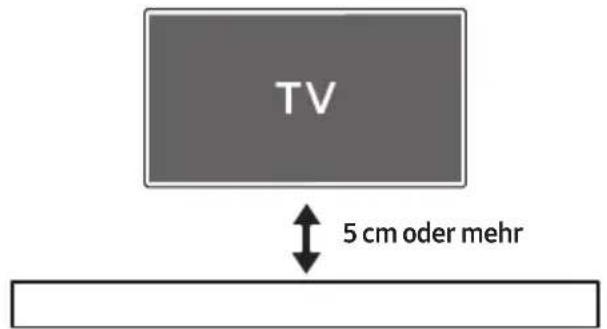

• Falls Ihr Fernseher an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

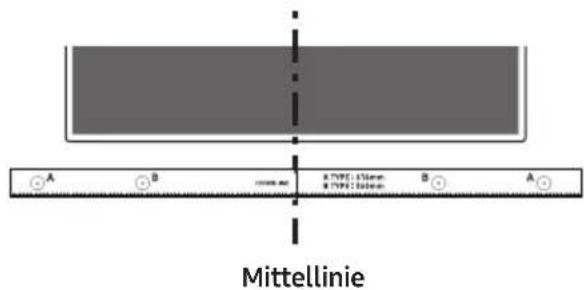

1. Richten Sie die Mittellinie der Montagehilfe für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

2. Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der A-TYPE-Bilder an beiden Enden der Montagehilfe, um die Licher für die Aufhangungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

2. Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löscher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löscher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

3. Stecken Sie eine Schraube (nicht enthalten) durch jeder Aufhängungsschraube und drehen Sie dann jeder Schraube in einem Aufhängungsschraubenloch.

1. Installieren Sie 2 Wandhalterung mit der richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schraube.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rechtes Ende der Soundbar

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hagen.

1. Schieber Ben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhangungsschraube ruhen.

2. Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieren Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicherauf den Aufhängungsschraube ruhen.

10 SOFTWAREAKTUALISIERUNG

Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

Wenne eine Aktualisierung angeboten wird, konnen Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen. Weitere Informationen zum Herunterlagen der Aktualisierungsdateien finden Sie auf der Samsung Electronics Webseite unter (www.samsung.com Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wahlen Sie es aus, wahren Sie Software & Anwendungen und dann Downloads. Beachten Sie, dass die Name der Option variieren können.

Updateverfahren

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss ihrer Soundbar.
2. Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
3. Befolgen Sie zum Herunterladen der Produktsoftware die unter beschrieben Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) suchen Sie nach dem Modellnamen - wahlen Sie die Option Kundendienst (Änderung der Bezeichnung der Option vorbehalten)
4. Speichern Sie die heruntergeladene Software auf einem USB-Speicher und wahlen Sie „Hier extrahieren", um den Ordner zu entzippen.
5. Schalten Sie die Soundbar aus und schlieben Sie den USB-Speicher mit dem Software-Update an den weiblichen Anschluss eines Micro-USB-Adapterkabels an. Verbinden Sie das Kabel mit dem USB-Anschluss an der Soundbar.
6. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird „UPDATE" angezeigt und der Aktualisierungsvprozess beginnnt.
7. Wenn das Update abgeschlossen ist, wird die Soundbar ausgeschelt. Halten Sie die Taste II auf der Fernbedienung 5 Sekunden lang gedrückt. "INIT" wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschelt. Das Update ist abgeschlossen.
8. Dieses Produkt verfügbar über eine DUAL-BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.

Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab, schreiben Sie es erneut an und schalten Sie dann die Soundbar ein.

3. Das Aktualisieren der Firmware Funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar Unterstützung Audiodateien auf dem Speichergerät gespeichert sind.

4. Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfern den Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.
5. Wenn die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung der Soundbar initialisiert. Wir empfehlen Ihnen, ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.
6. Benutzer von Mac OS sollenn als USB-Format MS-DOS (FAT) verwenden.
7. Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

11 FEHLERBEHEBUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sieitte die folgenden Punkte.

Das Gerät wird nicht eingeschaltet.

Ist das Stromkabel an die Steckdose angeschlossen?→Schließen Sie den Netzstecker an die Steckdose an.

Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird.

Gibt es statische Elektrizität in der Luft?→Trennen Sie den Netzstecker und schließen Sie ihn erneut an.

Im BT-Modus kommt es zu Tonaussetzern.

→Siehe die Abschnittte zur Bluetooth-Verbindung auf Seite 12 und 18.

Es wird kein Ton wiedergegeben.

Ist die Stummschaltfunktion aktiviert?→Drücken Sie die Taste VOL, um die Funktion zu deaktivieren.

Ist die Lautstärke auf das Minimum eingestellt?→Passen Sie die Lautstärke an.

Die Fernbedienung funktioniert nicht.

Sind die Batterien leer?→Tauschen Sie sie gegen neue aus.

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß?→Gehen Sie mit der Fernbedienung bisher an das Soundbar-Hauptgerät heran.

Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton aus.

Dieses Problem kann auftreten, wenn der Subwoofer nichtandas Soundbar-Hauptgerätangeschlossenist.→Versuchen Sie, den Subwoofer erneut zu verbinden. (Siehe Seite 6.)

Der Subwoofer brummt und vibriert spürbar.

Versuchen Sie, die Vibration Ihres Subwooferns anzupassen.→Drücken Sie die Taste WOOFER auf Ihrer Fernbedienung nach oben oder unter, um dieSubwooferlautstärke einzustellen (bis -12 oder zwischen -6 ~ +6).

12 LIZENZ

DOLBY

AUDIO

Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sichitte per E-Mail unter der Adresse an Samsung ([e-mail]).

14 WICHTIGEHINWEISE ZUMKUNDENDIENST

• Die Abbildungen in dieser Anleitung dienenur als Referenz und konnen sich vomaktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgefuhrt werden oder der Hausbesuch erfolgt.

15 SPEZIFKATIONEN UND LEITFADEN

Technische Daten

Modellname HW-N650
USB 5V/0,5A
Gewicht 3,6 kg
Abmessungen (B × H × T) 1100,0 x 59,0 x 100,0 mm
Betriebstemperatur +5°C bis +35°C
Zulässige Luftfeuchtigkeit 10 % ~ 75 %
VERSTÄRKER Nennausgangsleistung 30W x 6 + 10W x 2
Unterstützte Wiedergabeformate	LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS BT max. Transmitterleistung	100mW bei 2,4GHz – 2,4835GHz
SRD max. Transmitterleistung	25mW bei 5,725GHz – 5,825GHz

Subwoofername PS-WN30
Gewicht 7,0 kg
Abmessungen (B × H × T)	215,0 x 384,5 x 304,0 mm
VERSTÄRKER
Nennausgangsleistung	160W

Gesamtstromverbrauch im Bereitschaftszustand (W)	2,9W
BluetoothAnschlussdeaktivierungsmethode	Halten Sie die Taste SOUND MODE fürmindestens 5 Sekunden gedrückt, um dieBluetooth Power-Funktion auszuschalten.

HINWEISE

Samsung Electronics Co., Ltd gehalt sich das Recht auf unangekündige Änderungen vor.
Gewicht und Abmessungen konnen von den Angaben abweichen.

Samsung Electronics erklärt hiermit, dass diesen Gerät der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitäserklung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support >

Produkt supportuchen den Modellnamen ein.

Dieses Gerät kann in allen EU-Ländern betrieben werden.

[Korrekte Entsorgung der Batterien eines Produkt]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesen Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte halten Sie, die natürlichen Ressourcen zu schätzen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfallen getrennt über ihr örtliches kostenlose Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Handler, bei dem das Produkt gkauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben konnen.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkt und elektronische Zubehörteile)dürfen nicht zusammen mit anderen Gewerbemüll entsorgt werden.

Für Informationen über die Umweltverpflichtungen und Produktspezifischen regulatorischen

Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖGIOHU VÄHENDAMISEKS ARGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖORDuge KVALIFITSEERITUD TEENINDUSTÖTAJATE POOLE.
