HHG 994 X - Hotte HOOVER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HHG 994 X HOOVER au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte aspirante |
| Dimensions (L x P x H) | 90 x 50 x 15 cm |
| Débit d'air max | 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Filtration | Filtres à charbon et filtres métalliques lavables |
| Éclairage | LED intégrées |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique A |
| Niveau sonore | Max 65 dB |
| Maintenance | Filtres à nettoyer régulièrement, remplacement des filtres à charbon selon l'utilisation |
| Sécurité | Protection contre les surchauffes, arrêt automatique |
| Garantie | 2 ans |
| Accessoires inclus | Kit de montage, filtres à charbon |
FOIRE AUX QUESTIONS - HHG 994 X HOOVER
Questions des utilisateurs sur HHG 994 X HOOVER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice HHG 994 X - HOOVER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HHG 994 X de la marque HOOVER.
MODE D'EMPLOI HHG 994 X HOOVER
Prescriptions de montage et mode d'emploi
Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.
Suivre strictement les instructions de cette notice. Le constructeur decline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la presente notice.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.
Fig. 6
Version aspirante
La hotte est equipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis).
Version filtrante
Dans l'eventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version filtrante, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G; les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieur B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis).
Les modeles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent etre connectés à une unité périphérique d'aspiration (non fournie).
Installation
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 50 cm dans le cas de cusinières electriques et de 65 cm dans le cas de cusinières à gaz ou mixtes.Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement électrique
La tension électrique doit correspondre à celle reportée sur la plaque des caractéristiques située à l'intérieur de la hotte. Si une fiche est prévue, brancher la hotte à une prise conforme aux normes en vigueur et se situant dans une zone d'accès facile. Si la fiche n'est pas prévue (raccordement direct au circuit électrique), placer un interrupteur bipolaire à norme (disjoncteur) pour assurer la dis connexion complète du courant dans les conditions de catégorie de surtension III, conformément aux règles d'installation.
Attention! La substitution du cordon d'alimentation doit être effectuee par le service d'assistance technique autorisé.

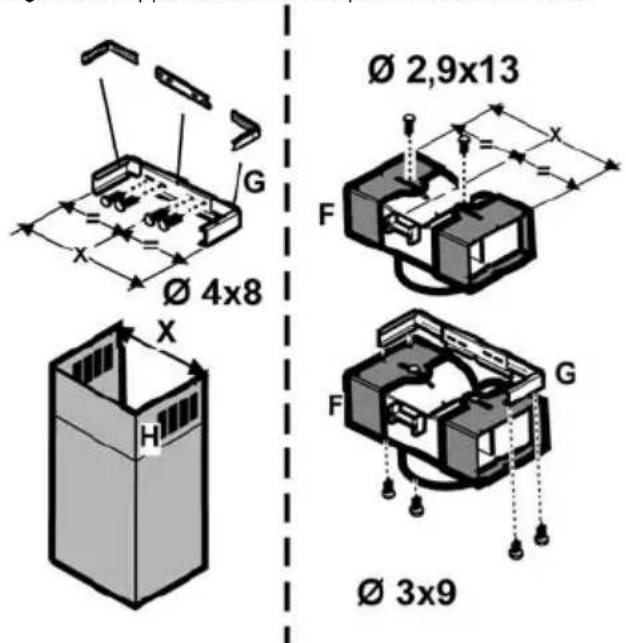

Montage
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. Le paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Les trois parties doivent être fixées entre elles avec 4 vis, l'extension du support est réglage et doit correspondre à la largeur interne de la cheminée téléscopique.
Assemblier le déflecteur (seulément au cas où un déflecteur composé de trois parties serait fourni - le déflecteur doit être utilisé uniquement dans la version filtrante)
Les trois parties doivent être fixées entre elles avec 2 vis, l'extension du déflecteur est régliable et doit correspondre à la largeur du support cheminée auquel il sera ensuite fixé.
Fig. 5-6
Débrancher la hotte, en intervenant sur le tableau électrique général domestique, pendant les phases de branchement électrique.
Enlever le/les filtres(s) àGRAISE et le chassin hors du filtre a charbon.
- Poser le groupe d'aspiration sur un plan puis enfiler sur celui-ci la partie inférieure de la hotte.
- Effectuer les branchements électriques entre les deux parties.
- Fixer définitivement la hotter au groupe d'aspiration à l'aide des vis.
- Au moyen d'un crayon, tracer une ligne sur la paroi, jusqu'au plafond, en correspondance de la ligne mediane afin de facilititer les opérations d'installation.
- Appliquer le schéma de perçage contre la paroi: la ligne Médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne Médiane dessinée sur le
mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte: il faut tener compte du fait que, après avoir terminé l'installation, le côté inférieur de la hotte doit se couver à 50 cm. au moins de distance par rapport au plan de cuisson, en cas de fournaux électriques, et à 65 cm. en cas de fournaux à gaz ou mixtes.
- Poser l'étrier de support inférieur sur le gabarit de forage en le faisant coïncider avec le rectangle trace, marquer deux troughs externes et forer, enlever le gabarit de forage, insérer les 2 chevilles à mur et fixer avec 2 vis 5 × 45 ~mm l'étrier de support de la hotte.
- S'ils sont fournis démontés, fixer les crochets sur les côtés du groupe aspirant avec deux vis (fig. 10a). Accrocher la hotte à l'étrier inférieur.
- Régler la distance de la hotte par rapport à la paroi.
- Regler la position horizontale de la hotte.
- A partir de l'intérieur du groupe d'aspiration, à l'aide d'un crayon marquer le trou pour la fixation définitive de la hotte (il est nécessaire de prévoir 1 ou 2 points de fixation définitive).
- Enlever la hotte hors de I'etrier inférieur.
- Percer un trou en correspondance du point marqu (Ø 8 mm).
- Insérier 1 ou 2 chevilles pour le mur selon le cas.
- Appliquer l'étrier de support cheminées „G“ à la paroi qui colle au plafond, utiliser l'étrier de support chiminée comme gabarit de forage (si elle est présente, la petite fente située sur le support doit coïncider avec la ligne qui a été tracee précédement sur le mur), et tracer avec le crayon 2 trous, effectuer les trous (Ø8mm), insérer 2 chevilles.
- Fixer la bride de support des cheminées contre la paroi, à l'aide de deux vis de 5 × 45 ~mm .
- Accrocher la hotte sur la bride inférieure.
- Fixer définitivement la hotter contre la paroi (ABSOLUMENT NECESSAIRE).
- Effectuer la connexion entre le tuyau (tuyau et colliers de fixation non fournis, à acheter séparément) pour l'évacuation des fumées et la bague de connexion qui se trouve au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tuyau devra être connectée à un dispositif d'évacuation des fumées vers l'extérieur, en cas d'emploi de la hotte dans la version aspirante. Si l'on souhaite utiliser la hotte dans la version filtrante, fixer à la bride de support des cheminées G le déflecteur F et effectuer la connexion entre l'autre extrémité du tuyau et la bague de connexion qui se trouve sur le déflecteur F.
- Effectuer le raccordement electrique.
- Appliquer les cheminées et fixer ces dernières en haut à l'aide de 2 vis (20a) sur le support des cheminées „G" (20b).
Seulement pour le modele avec le pupitre de commande sur le carter de sécurité :
Seulement si le pupitre de commande n'est pas déjà monté sur le carter de sécurité inférieur :
Insérer la fiche des commandes provenant du groupe du moteur à travers l'orifice du carter de sécurité de
l'intérieur vers l'extérieur (20c). Effectuer le branchement du pupitre de commande à la fiche.
Attention! la languette du terminal de la fiche DOIT correspondre avec l'orifice pratique dans la nappe de branchement situé sur à l'arrière du pupitre de commande.
Seulement si le pupitre de commande est déjà monté sur le carter de sécurité inférieur :
Effectuer le branchement du p提供优质 de commande à la boîte électronique de la hotte.
Attention! la languette du terminal de la plaquette DOIT correspondre avec l'orifice pratique dans la nappe de branchement situé sur la boîte électronique (20d).
- Faire glisser la section inférieure de la cheminée pour couvir toutement le groupe d'aspiration, jusqu'à ce qu'elle soit insérée dans son logement sur la hotte.
- Fixer la section inférieure de la cheminée à l'aide de deux vis.
Remonter le chassin du filtré à charbon et le/les filtré(s) àGRAISSÉ et contrôler le fonctionnement parfait de la hotte.
Description de la hotte
Fig. 1
- Panneau de contrôle
- Filtre anti-graisse
- Poignée de décrochage du filtré anti-graisse
- Lampe halogène
- Ecran vapeurs
- Cheminée telescopique
- Sortie de l'air (uniquement pouremploi dans la version filtrante)
Fonctionnement
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer le dispositif d'aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

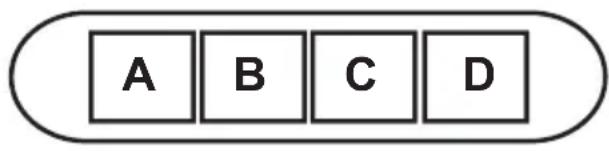

Modèle avec Tableau à poussoirs
A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et selection puissance minimum
B+C. touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum
E. lampe témoin de fonctionnement (prévue dans le modele avec touches rondes)
a. touche ON/OFF éclairage
b. touche OFF aspiration
c. touche selection puissance d'aspiration minimum
d. touche selection puissance d'aspiration moyenne
e.touche selection puissance d'aspiration maximum
Entretien
Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.
Nettoyage
La hotte doit être régulièrement nettoyée à l'interieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage,utiliser un chiffon humidifié avec un détersif liquide neutr. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
Filtre anti-gras
Fig. 2
Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le réseau possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.
Pour démonter le filtré anti-graisse B, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 3
Retient les odeurs désagregables de cuisson.
Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modele possédé – indique cette nécessité) avec de l'eau chaude et au moyen de déterments appropriés ou dans le lave-vaisselle à 65^ (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excede en faisant attention de ne pas abimer le filtr, ensuite enlever le coussinet posé à l'intérieur du chassis en plastique et le metre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtr sera abimé.
Enlever le chassin de support filtre en tournant de 90^ les boutons (g) qui le fixent à la hotte.
Introduire le coussinet (i) au charbon à l'intérieur du chassin (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).
On peut utiliser un filtré à charbon traditionnel, ni livable ni régénéable, qui doit être changé tous les 3 ou 4 mois.
Chassinis tapis du filtre à charbon sont soudés ensemble, le chassinis eventuellement fourni avec la hotte ne doit donc pas etre utilise.
Si on veut utiliser ce contrôle, introduire-le dans son place et fermer-le on tournant les 2 boutons.
Remplacement des lampes
Fig. 4
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
- A l'aide d'un petit tournevis plat, faire levier sur le bord de l'ampoule et l'extraire.
- Retirer l'ampoule grillée et remplacez la par une ampoule : PHILIPS STANDARD LINE code 425409 de 12V 20W 30^ Ø35 GU4.
- Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage.
Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
Attention
Ne jamais utiliser la hotte sans que la grille soit correctement installée!
La hotter ne doit JAMAIS être utilisée comme plan de support à moins que cela ne soit expressement stipulé.
Lorsque la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, la pièce doit-disposer d'une aération suffisante. L'air aspiré ne doit pas être envoyer dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentés sous la hotte.
L'utilisation de flammes libres peut abirmer les filtres et donner lieu à un incendie, il faut donc l'éviter à tout prix.
La friture d'aliments doit être constamment contrôlée en évitant que l'huile surchauffée ne prenne feu.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement aux reglementations des autorités locales compétentes.
La hotte doit être féquement nettoyée tant extérieurment que la partie interne.
La non observation des normes de nettoyage de la hotte et de la substitution et du nettoyage des filtres comporte de graves risques d'incendie.
La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués à l'appareil dérivés de la non observation des instructions reprises dans ce manuel d'utilisation.
Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets
d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par consquencetre remis a un centre de collecte des dechets charge du recyclage des équipements electriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillesz vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
