MANUAL DE UTILIZADOR HHG 994 X HOOVER

6. Chimenea telescópica

• Para el montaje de la lámpara nueva realice la operación en sentido inverso. Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede. Advertencias Nunca utilizar la campana sin la parrilla montada correctamente! La campana no va NUNCA utilizada como plano de apoyo a menos que no sea expresamente indicado. La habitación debe disponer de suficiente ventilación, cuando la campana es utilizada en consunto con otros aparatos de gas u otros combustibles. El aire aspirado no debe ser mezclado con un conduco para descarga de humo producidos por aparatos a gas u otros combustibles. Es prohibido cocinar con llamas libres debajo de la campana. El empleo de llamas libres provoca daños a los filtros y puede provocar incendios, por lo tanto se debe evitar en cada caso. La frituras deben ser realizadas bajo control para evitar que el aceite recalentado prenda fuego. En cuanto a las medidas técnicas y de seguridad de adoptar para el descargo de humo seguir extrictamente las reglas de la autoridad local correspondiente. La limpieza de la campana debe ser frecuente sea al interno que al externo. No seguir las reglas de limpieza de la campana y de la sustitución y limpieza de los filtros puede provocar riesgos de incendios. Se declina todo tipo de responsabilidad por eventuales inconvenientes, daños o incendios provocados por el aparato por no seguir las instrucciones indicadas en este manual. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.22 El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.23 Instruções para montagem e utilização Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. Uso A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna. Fig. 6 Versão aspirante O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior ( tubo de descarga e braçadeiras de fixação não fornecidos). Versão filtrante Se não for possível descarregar a fumaça e os vapores de cozedura para o exterior, o exaustor poderá ser utilizado na versão filtrante, desde que se monte um filtro de carvão activo e o deflector F do suporte G. Nesta configuração, a fumaça e os vapores são reciclados passando pela grade superior H através de um tubo de descarga ligado à saída superior de ar B e do anel de conexão montado no deflector F (o tubo de descarga e as braçadeiras de fixação não são fornecidos). Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida). Instalação A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50 cm no caso de fogões eléctricos e 65 cm no caso de fogões a gás ou mistos.Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Conexão elétrica A tensão de rede deve corresponder à tensão indicada na etiqueta de características localizada dentro da coifa. Se dotada de ficha conectar a coifa a uma tomada eléctrica posta em zona acessível conforme as normas vigentes. Se desprovida de ficha (conexão directa à rede) aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completa da rede nas condições da categoria III de sobretensão, em conformidade com as regras de instalação. Atenção, a substituição do cabo de alimentação deve ser efectuada pelo serviço autorizado de assistência técnica. Montagem A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa. Pré-montagem do elemento de suporte chaminés (3 partes) Pré-montar as 3 partes do elemento de suporte chaminés com 4 parafusos, a largura do elemento de suporte deverá ser idêntica à largura interna da chaminé telescópica. Pré-montagem do deflector (somente quando é fornecido um deflector composto de 3 partes - o deflector é utilizado apenas para a versão filtrante) Pré-montar as 3 partes do deflector com 2 parafusos, a largura do deflector deverá ser idêntica à largura do elemento de suporte chaminés. Fig. 5-6 Isole o exaustor da alimentação eléctrica: para o efeito, desligue as fases no quadro geral doméstico da instalação eléctrica. Remover o/s filtro/s gorduras e o chassis do filtro de carvão activado. 1 . Apoie a unidade aspirante sobre uma mesa e instale nela a parte inferior do exaustor. 2 . Faça as ligações eléctricas entre as duas partes.

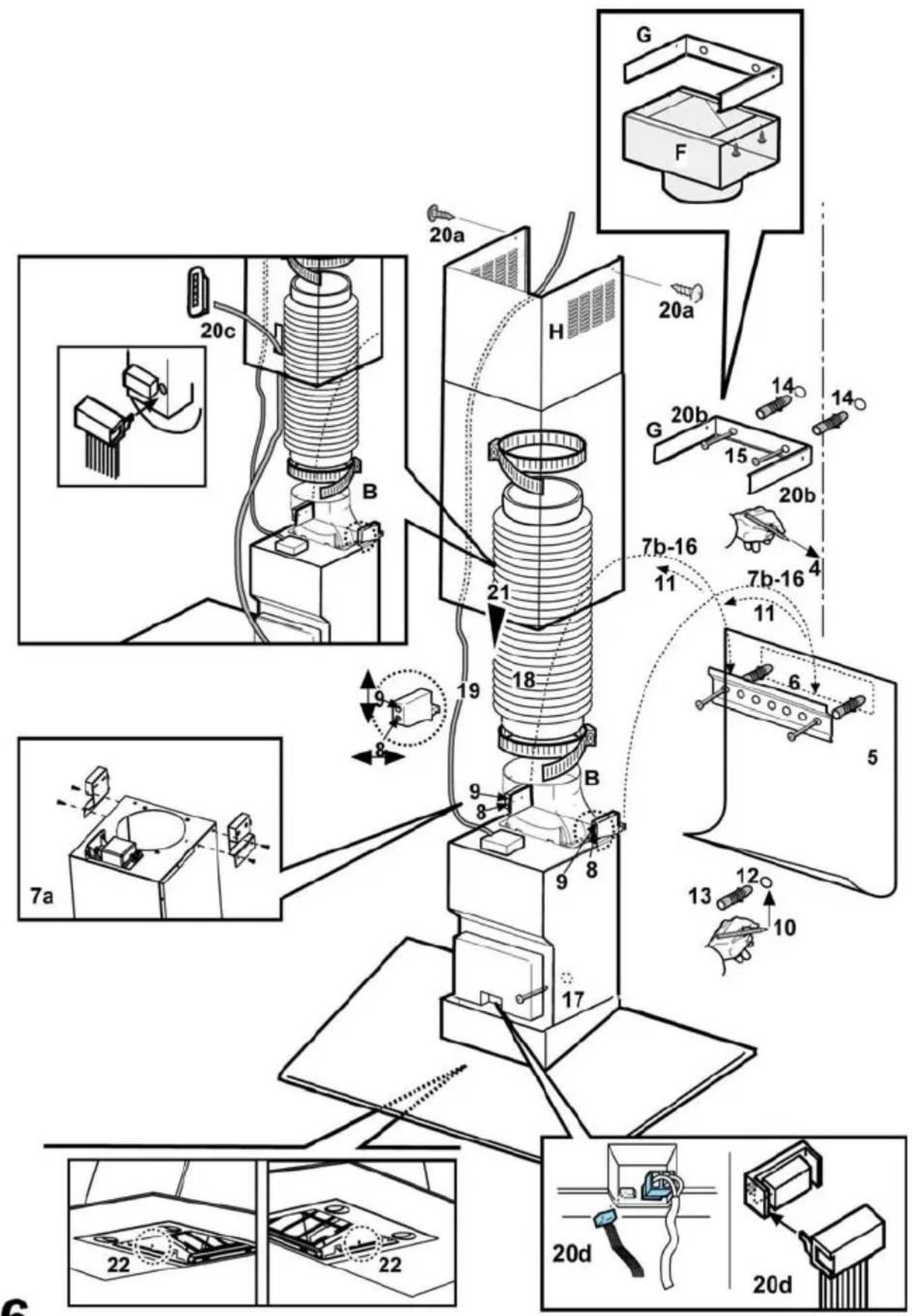

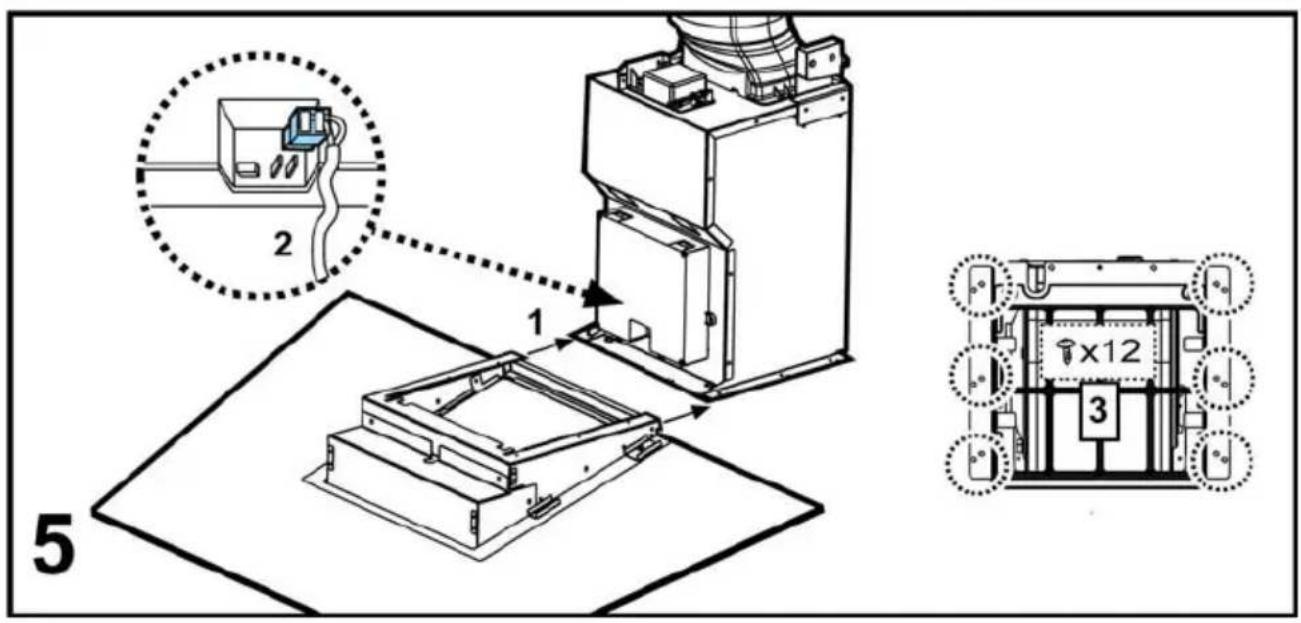

3. Fixar definitivamente a coifa no conjunto aspirante com

os parafusos. 4 . Com um lápis, trace uma linha na parede, até ao tecto, correspondente ao centro do exaustor: isto irá facilitar as operações de instalação. 5 . Aplique o esquema de perfuração na parede: a linha vertical no centro, impressa no esquema de perfuração, deverá coincidir com a linha central traçada na parede; além disso, a borda inferior do esquema de perfuração corresponde à borda inferior do exaustor. Lembre-se de que o lado inferior do aparelho, concluída a instalação,24 deve ficar afastado pelo menos 50 cm da placa de cozedura se esta possuir discos eléctricos e 65 cm se os queimadores forem a gás ou mistos.

6. Apoiar o elemento de suporte inferior no gabarito de

furação fazendo-o coincidir com o rectângulo tracejado, marcar os dois furos externos e furar, tirar o gabarito de furação, inserir 2 buchas para parede e fixar o elemento de suporte da coifa com 2 parafusos 5x45 mm.

7. Se os engates forem fornecidos desmontados fixá-los

nas laterais do conjunto aspirante com dois parafusos (7a). Pendurar a coifa no elemento de suporte inferior (7b). 8 . Regule a distância entre o exaustor e a parede. 9 . Regule o nivelamento horizontal do exaustor.

10. A partir do interior do conjunto aspirante, marcar com um

lápis o furo para a fixação definitiva da coifa (são necessários 1 ou 2 pontos de fixação definitivos).

11. Tirar a coifa do elemento de suporte inferior.

12. Faça o furo no ponto marcado (Ø 8 mm).

aderente ao tecto, utilizar o elemento de suporte chaminés como indicado no gabarito furação (se presente, o pequeno rasgo existente no suporte deve coincidir com a linha anteriormente traçada na parede) e marcar, a lápis, 2 furos, executar os furos (Ø 8 mm), inserir 2 buchas.

18. Faça a ligação de um tubo (o tubo e as braçadeiras não

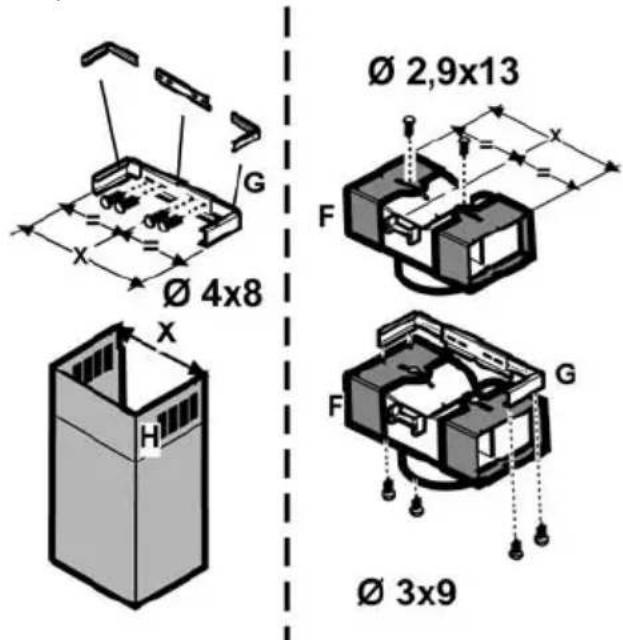

são fornecidos, devendo ser comprados) para a descarga da fumaça no anel de conexão posto acima da unidade do motor aspirante. A outra extremidade do tubo deverá ser ligada a um dispositivo de expulsão da fumaça para o exterior, caso o exaustor seja utilizado na versão aspirante. Se quiser utilizar o exaustor na versão filtrante, fixar então o deflector F no suporte chaminés G e ligar a outra extremidade do tubo ao anel de conexão posto no deflector F.

19. Executar a conexão eléctrica.

20. Aplique as chaminés e fixe-as em cima com 2 parafusos

(20a) no suporte das chaminés „G“ (20b). Somente para o modelo com painel de controlo na chaminé: Somente se o painel de controlo já não estiver montado na chaminé inferior: Inserir o conector dos comandos proveniente do conjunto motor através do rasgo da chaminé de dentro para fora (20c). Executar a conexão do painel de controlo ao conector. Atenção! O pino do terminal do conector DEVE corresponder ao furo praticado na base de conexão posta na parte traseira do painel de controlo. Somente se o painel de controlo já estiver montado na chaminé inferior: Executar a conexão o painel de controlo à caixa electrónica da coifa. Atenção! O pino do terminal do conector DEVE corresponder ao furo praticado na base de conexão posta na caixa electrónica (20d).

21. Faça deslizar a secção inferior da chaminé para cobrir

completamente a unidade aspirante até a introduzir na sede correspondente acima do exaustor.

22. Fixar a secção inferior da chaminé com dois parafusos.

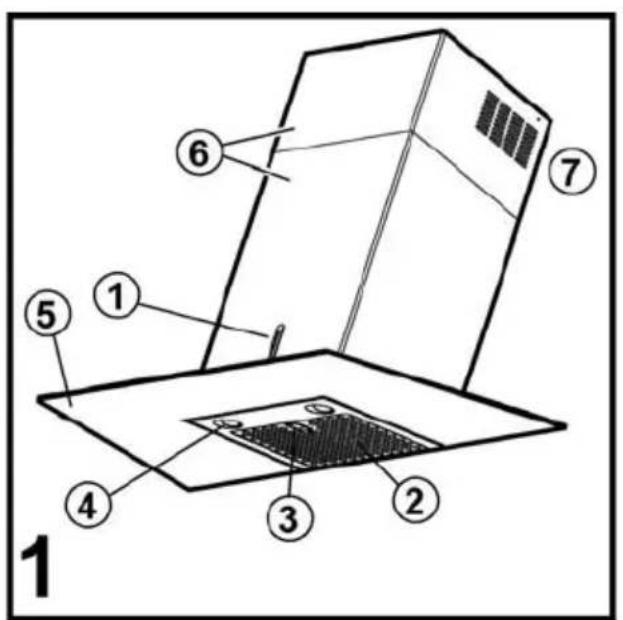

Remontar o chassis do filtro de carvão activado e o/s filtro/s gorduras e controlar o perfeito funcionamento da coifa. Descrição do exaustor Fig. 1

3. Puxador para libertar o filtro antigordura

4. Lâmpada de halogéneos

5. Protecção contra os vapores

6. Chaminé telescópica

7. Saída do ar (só para a utilização na versão filtrante)

Funcionamento Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento. Modelo com Teclado

A. botão ON/OFF luzes B. botão OFF/ON aspiração e seleção da potência mínima B+C. botão de seleção da potência de aspiração média B+D. botão de seleção da potência de aspiração máxima E. lâmpada piloto de funcionamento (prevista no modelo com botões redondos)25

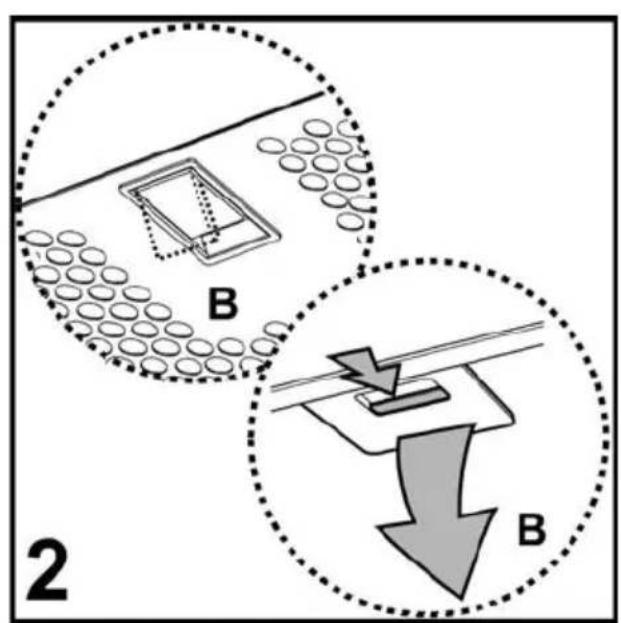

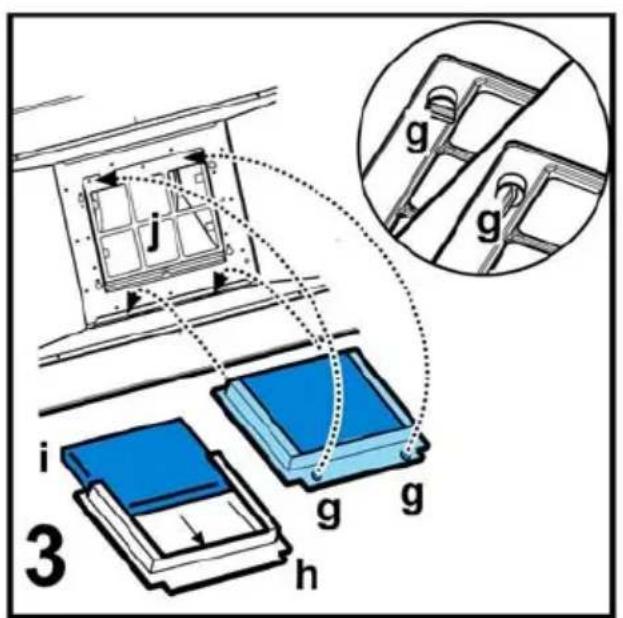

a. botão ON/OFF luzes b. botão OFF aspiração c. botão de seleção da potência de aspiração mínima d. botão de seleção da potência de aspiração média e. botão de seleção da potência de aspiração máxima Manutenção Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica. Limpeza A coifa deve ser limpa freqüentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras). Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Filtro antigordura Fig. 2 Deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura B puxe o puxador de libertação com mola. Filtro de carvão activo (só para a versão filtrante) Fig. 3 Retém os odores desagradáveis produzidos durante a cozedura. O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina). Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C. Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido. Remover o chassis de suporte do filtro girando as manoplas (g) que o fixam à coifa de 90°. Coloque o pano (i) de carvão no interior da estrutura (h) e reinstale o conjunto na sede correspondente (j). É possível utilizar um filtro de carvão activado de tipo tradicional, não lavável nem regenerável, a ser substituído cada 3-4 meses. Chassis e elemento do filtro de carvão activado são soldados juntos, portanto, o eventual chassis fornecido com a coifa não deve ser utilizado. Para o uso inserir em sua sede e fixar agindo nos dispositivos específicos. Substituição das lâmpadas Fig. 4 Desligar o aparelho da rede eléctrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

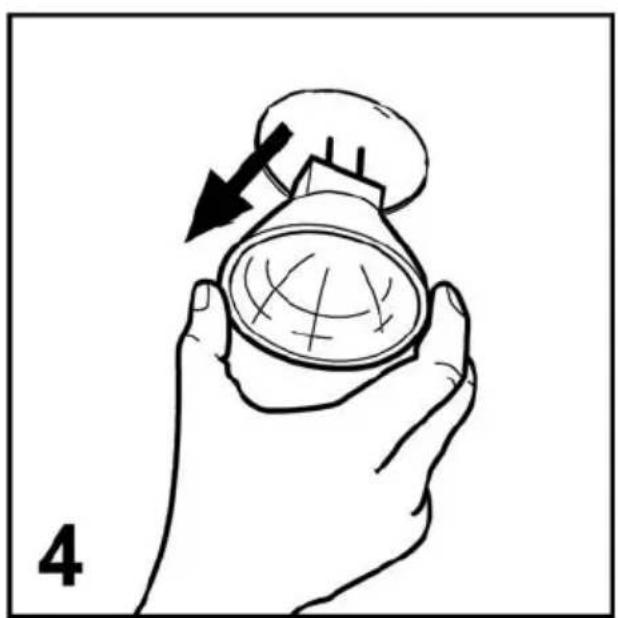

• Com uma pequena chave de fenda, fazer alavanca nos bordos da lâmpada para extraí-la.

• Puxar a lâmpada a ser substituída e substituí-la com uma nova lâmpada PHILIPS STANDARD LINE código 425409 de 12V 20W 30º Ø35 12V GU4.

• Executar a substituição e a montagem da nova lâmpada procedendo em sentido contrário. Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica. Advertências Nunca utilizar a coifa sem a grelha correctamente montada! A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto estiver expressamente indicado. Quando a coifa for utilizada contemporaneamente a outros aparelhos que queimem gás ou outros combustíveis, o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado em um ducto usado para a descarga de fumos produzidos por aparelhos que queimem gás ou outros combustíveis. É severamente proibido cozinhar alimentos na chama sob a coifa. O emprego de chama livre é danoso aos filtros e pode dar lugar a incêndios, portanto, deve ser evitado de qualquer maneira. A fritura somente deve ser efectuada sob controlo de modo a evitar que o óleo superaquecido pegue fogo. No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto nos regulamentos das autoridades locais competentes. A coifa deve ser limpa frequentemente tanto interna quanto externamente A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndios. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções apresentadas neste manual. Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE).26 Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.LI2ZPA Ed. 09/06
