BEDIENUNGSANLEITUNG HHG 994 X HOOVER

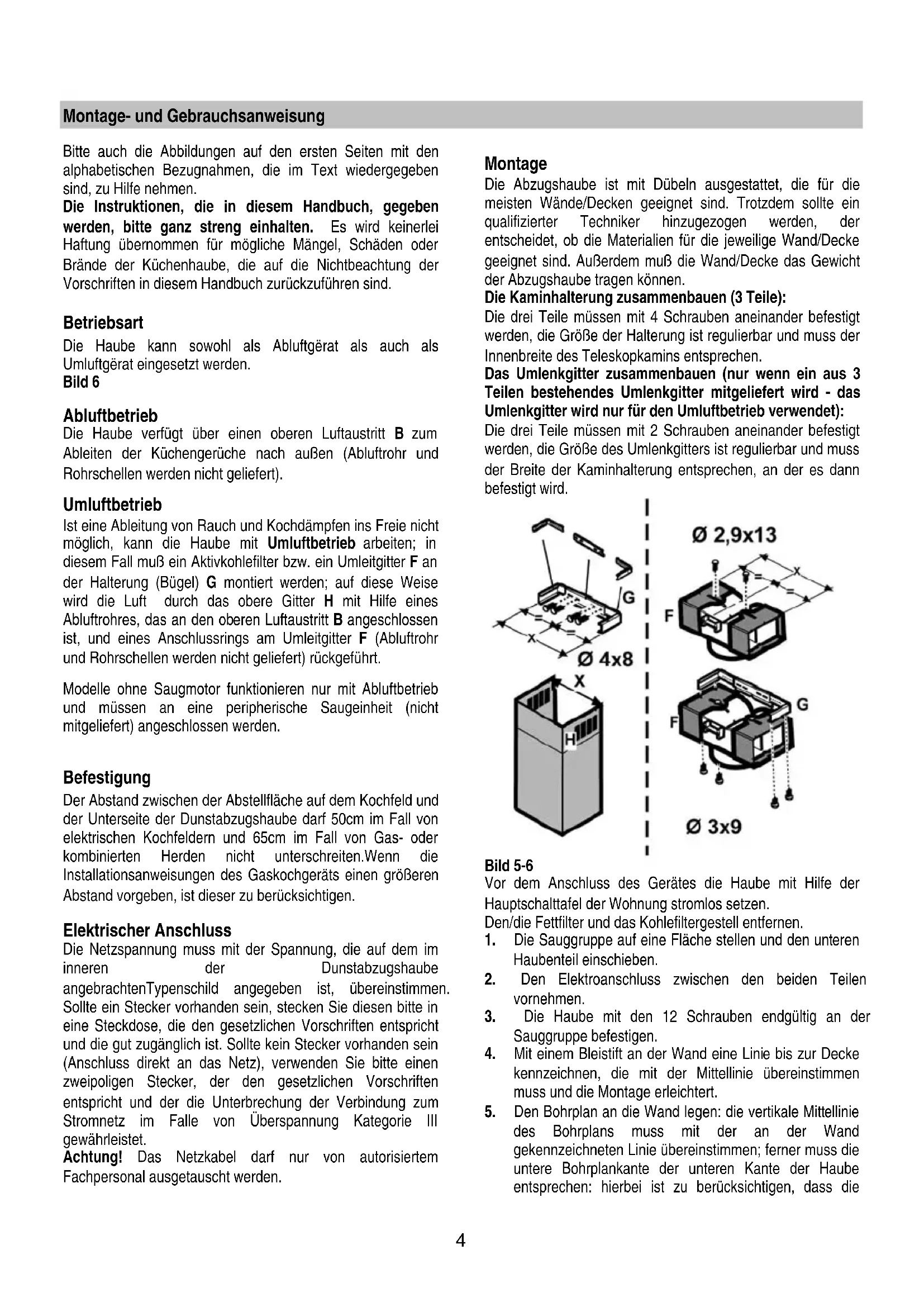

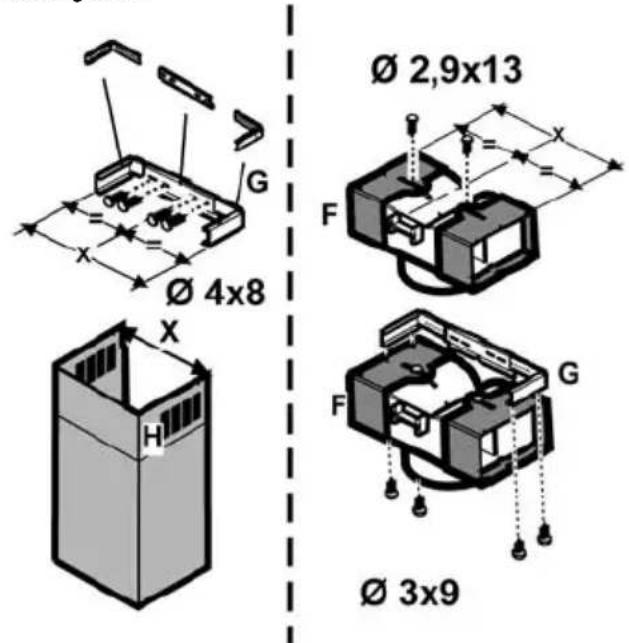

HHG 994 Montage- und Gebrauchsanweisung Instruction on mounting and use Prescriptions de montage et mode d’emploi Istruzioni di montaggio e d'uso Montaje y modo de empleo Instruções para montagem e utilização4 Montage- und Gebrauchsanweisung Bitte auch die Abbildungen auf den ersten Seiten mit den alphabetischen Bezugnahmen, die im Text wiedergegeben sind, zu Hilfe nehmen. Die Instruktionen, die in diesem Handbuch, gegeben werden, bitte ganz streng einhalten. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Betriebsart Die Haube kann sowohl als Abluftgërat als auch als Umluftgërat eingesetzt werden. Bild 6 Abluftbetrieb Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Umluftbetrieb Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen werden nicht geliefert) rückgeführt. Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht mitgeliefert) angeschlossen werden. Befestigung Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Elektrischer Anschluss Die Netzspannung muss mit der Spannung, die auf dem im inneren der Dunstabzugshaube angebrachtenTypenschild angegeben ist, übereinstimmen. Sollte ein Stecker vorhanden sein, stecken Sie diesen bitte in eine Steckdose, die den gesetzlichen Vorschriften entspricht und die gut zugänglich ist. Sollte kein Stecker vorhanden sein (Anschluss direkt an das Netz), verwenden Sie bitte einen zweipoligen Stecker, der den gesetzlichen Vorschriften entspricht und der die Unterbrechung der Verbindung zum Stromnetz im Falle von Überspannung Kategorie III gewährleistet. Achtung! Das Netzkabel darf nur von autorisiertem Fachpersonal ausgetauscht werden. Montage Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können. Die Kaminhalterung zusammenbauen (3 Teile): Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen. Das Umlenkgitter zusammenbauen (nur wenn ein aus 3 Teilen bestehendes Umlenkgitter mitgeliefert wird - das Umlenkgitter wird nur für den Umluftbetrieb verwendet): Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die Größe des Umlenkgitters ist regulierbar und muss der Breite der Kaminhalterung entsprechen, an der es dann befestigt wird. Bild 5-6 Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen. Den/die Fettfilter und das Kohlefiltergestell entfernen.

1. Die Sauggruppe auf eine Fläche stellen und den unteren

Haubenteil einschieben.

2. Den Elektroanschluss zwischen den beiden Teilen

3. Die Haube mit den 12 Schrauben endgültig an der

Sauggruppe befestigen.

4. Mit einem Bleistift an der Wand eine Linie bis zur Decke

kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert.

5. Den Bohrplan an die Wand legen: die vertikale Mittellinie

des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen: hierbei ist zu berücksichtigen, dass die5 Unterseite der Haube nach erfolgter Montage bei Elektrokochmulden mindestens 50 cm bzw. bei Gas- oder gemischten Kochmulden 65 cm entfernt sein muss.

6. Den unteren Haltebügel so an das Bohrschema anlegen,

dass er sich mit dem vorgezeichneten Rechteck deckt, die beiden äußeren Bohrlöcher kennzeichnen und bohren, das Bohrschema entfernen und zwei Wanddübel einfügen und mit zwei 5x45mm-Schrauben den Haltebügel der Haube befestigen.

7. Falls noch nicht montiert, die Ösen mit zwei Schrauben

an den Seiten der Sauggruppe befestigen (7a). Die Haube am unteren Bügel einhängen (7b).

8. Die Distanz der Haube zur Wand regeln.

9. Die Haube horizontal ausrichten.

10. Vom Innern der Sauggruppe aus, mit einem Bleistift das

Bohrloch für die endgültige Befestigung der Haube kennzeichnen (1 oder 2 endgültige Befestigungspunkte notwendig).

11. Die Haube vom unteren Bügel abnehmen.

12. Die gekennzeichnete Stelle bohren (Ø8mm).

13. Je nach Bedarf 1 oder 2 Wanddübel einfügen.

14. Den Kaminhaltebügel G an die Wand (nahe der Decke)

anlegen, den Kaminhaltebügel als Bohrschablone benutzen (Sofern vorhanden, muss das kleine Langloch auf der Halterung mit der vorher auf der Wand angezeichneten Linie übereinstimmen) und mit dem Bleistift zwei Löcher kennzeichnen, die Löcher bohren (Ø8 mm) und 2 Dübel einsetzen.

15. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der

16. Die Haube beim unteren Bügel einhängen.

17. Die Dunstabzugshaube definitiv (UNBEDINGT

NOTWENDIG) an der Wand fixieren.

18. Den Rohranschluss zum Ableiten des Rauchs am

Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden). Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet. Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebügel G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden.

19. Den Elektroanschluss vornehmen.

20. Die Kamine anbringen und oben mit 2 Schrauben (20a)

an der Kaminhalterung „G“ (20b) fixieren. Nur für das Modell mit Steuertafel auf dem Kamin: Nur für den Fall, dass die Steuertafel noch nicht auf dem unteren Teil des Kamins angebracht ist: Führen Sie das vom Motor kommende Flachkabel durch den Schlitz am Kamin von innen nach außen (20c). Verbinden Sie die Steuertafel mit dem Flachkabel. Achtung! Der Bolzen am Ende des Flachkabels MUSS mit dem Loch übereinstimmen, dass sich auf dem Verbindungssockel an der Rückseite der Steuertafel befindet. Nur für den Fall, dass die Steuertafel schon auf dem unteren Teil des Kamins angebracht ist: Verbinden Sie die Steuertafel mit dem Steuerkasten der Dunstabzugshaube. Achtung! Der Bolzen am Ende des Flachkabels MUSS mit dem Loch übereinstimmen, dass sich auf dem Verbindungssockel an der Rückseite der Steuertafel befindet (20d).

21. Den unteren Kaminteil nach unten gleiten lassen, um die

Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben.

22. Das Kaminunterteil mit zwei Schrauben befestigen.

Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen. Beschreibung der Dunstabzugshaube Bild 1

3. Griff zum Aushaken des Fettfilters

7. Luftaustritt (nur bei Umluftbetrieb)

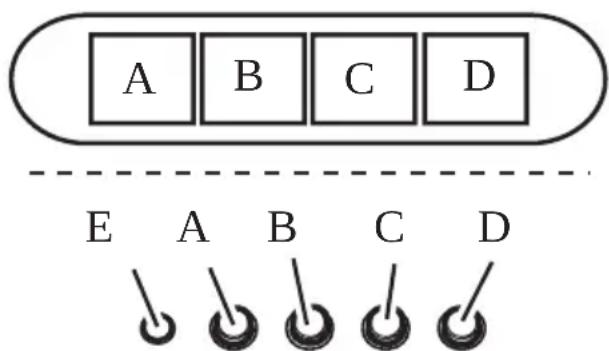

Betrieb Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Küchenhaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Modell mit Tastenfeld

A. Schalter ON/OFF Beleuchtung B. Schalter ON/OFF der Absaugfunktion und zum Einschalten der geringsten Saugstärke B+C. Schalter zum Einschalten der mittleren Saugstärke B+D. Schalter zum Einschalten der maximalen Saugstärke E. Funktionskontrolleuchte (bei Modellen mit runden Tasten)6

a. Schalter ON/OFF Beleuchtung b. Schalter OFF der Absaugfunktion c. Schalter zum Einschalten der geringsten Saugstärke d. Schalter zum Einschalten der mittleren Saugstärke e. Schalter zum Einschalten der maximalen Saugstärke Wartung Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden. Reinigung Die Küchenhaube muss sowohl innen als auch aussen häufig gereinigt werden (mindestens genauso häufig, wie die Wartung der Fettfilter durchgeführt wird). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN! Fettfilter Bild 2 Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter B den Aushakgriff ziehen. Aktivkohlefilter (nur bei der Umluftversion) Bild 3 Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den ollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten). Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist. Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (g), die es an der Haube befestigen, um 90° drehen. Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren. Es besteht die Möglichkeit einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt werden. Das Kohlefiltergestell und der Filter sind zusammengeschweißt, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden. Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2 Plastikschrauben befestigt. Ersetzten der Lämpchen Bild 4 Das Gerat von Stromnetz abschalten. Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

• Mit Hilfe eines kleinen Schlitzschraubenziehers den Rand des Lämpchens anheben, um dieses herausziehen zu können.

• Das zu ersetzende Lämpchen entfernen und dieses mit einer Lampe vom Typ Philips Standard Line mit dem Code 425409, mit 12V 20W 30° Ø35 12V GU4 ersetzen.

• Das Ersetzen und die Montage des neuen Lämpchens durchführen, indem die beschriebenen Schritte in umgekehrter Reihenfolge ausgeführt werden. Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet. Warnung Die Dunstabzugshaube nie ohne korrekt angebrachtes Gitter verwenden! Die Dunstabzugshaube darf NIE als Ablagefläche verwendet werden, außer, dies ist ausdrücklich erlaubt. Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten betrieben wird, die mit Gas oder anderen Brennstoffen betrieben werden. Die angesaugte Luft darf nicht in einen Kamin/Abzug geleitet werden, der für die Entsorgung von Gasen aus Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, verwendet wird. Es ist streng verboten, Lebensmittel unter der Dunstabzugshaube zu flambieren. Offenes Feuer schadet den Filtern und stellt eine Brandgefahr dar; vermeiden sie aus diesem Grund offenes Feuer auf jeden Fall. Frittieren Sie nur unter Aufsicht, um zu verhindern, dass sich das erhitzte Öl entzündet. Halten Sie sich hinsichtlich der technischen Angaben und Sicherheitsvorschriften zur Entsorgung von Rauch und Gasen streng an die gültigen nationalen Gesetze. Die Dunstabzugshaube muss regelmäßig außen und innen gesäubert werden. Das Nichtbeachten der Reinigungsvorschriften sowie der Vorschriften bezüglich des Wechseln und Reinigen der Filter ruft Brandgefahr hervor. Für Schäden, Unfälle oder Ähnliches, die durch Nichtbeachten der in diesem Handbuch7 aufgeführten Vorschriften durch das Gerät verursacht werden, wird keine Verantwortung übernommen. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.8 Instruction on mounting and use Consult the designs in the front pages referenced in the text by alphabet letters. Closely follow the instructions set out in this manual. All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this manual, is declined. Use The hood is designed to be used either for exhausting or filter version. Fig. 6 Ducting version The hood is equipped with a top air outlet B for discharge of fumes to the outside (exhaust pipe and pipe fixing clamps not provided). Filter version Should it not be possible to discharge cooking fumes and vapour to the outside, the hood can be used in the filter version, fitting an activated carbon filter and the deflector F on the support (bracket) G, fumes and vapours are recycled through the top grille H by means of an exhaust pipe connected to the top air outlet B and the connection ring mounted on the deflector F (exhaust pipe and pipe fixing clamps not provided). The models with no suction motor only operate in ducting mode, and must be connected to an external suction device (not supplied). Installation The minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the range hood must be not less than 50cm from electric cookers and 65cm from gas or mixed cookers.If the instructions for installation for the gas hob specify a greater distance, this must be adhered to. Electrical connection The electrical tension must correspond to the tension noted on the label placed inside the cooker hood. Connect the electrical plug, where provided, to the an easily accessible outlet in conformity with local standards in force. Where an electrical plug is not provided (for direct connection to electrical network) or is not easily accessible, place a standards approved bipolar switch that provide full disconnection under overvoltage category III conditions, in accordance with the wiring rules. Attention: substituting the supply cable must be carried out by the authorised technical assistance service.
