Tipo di prodotto	Cappa da cucina
Marca	Hoover
Modello	HHG 994 X
Versione d'uso	Aspirante (evacuazione esterna) o filtrante (riciclo interno)
Distanza minima di sicurezza (cottura elettrica)	50 cm
Distanza minima di sicurezza (cottura a gas o mista)	65 cm
Alimentazione elettrica	230 V / 50 Hz (da confermare sulla targhetta)
Potenza del motore	Non specificata nel manuale
Illuminazione	Lampada alogena 12 V, 20 W, 30°, Ø35, attacco GU4 (tipo Philips Standard Line 425409)
Filtri antigrasso	Filtri metallici lavabili (lavastoviglie possibile)
Filtro a carbone attivo	Opzionale, rigenerabile o usa e getta (a seconda del modello)
Pulizia	Panno umido con detergente liquido neutro; non usare alcol
Manutenzione dei filtri antigrasso	Ogni mese o secondo indicatore di saturazione
Manutenzione del filtro a carbone	Ogni 2 mesi (pulizia); sostituzione del cuscinetto ogni 3 anni
Sostituzione delle lampade	Scollegare, attendere raffreddamento, estrarre con cacciavite piatto
Sicurezza	Scollegare prima della manutenzione; non usare mai senza griglia; evitare fiamme libere; sorvegliare la frittura
Assistenza post-vendita	Contattare il servizio di assistenza tecnica autorizzato per qualsiasi intervento

Domande frequenti - HHG 994 X HOOVER

Come installare la cappa Hoover HHG 994 X?

L'installazione richiede il rispetto delle distanze minime di sicurezza (50 cm per cottura elettrica, 65 cm per gas). Fissare prima la staffa inferiore al muro, agganciare la cappa, quindi fissare definitivamente. Per la versione filtrante, aggiungere il deflettore e il filtro a carbone. Il collegamento elettrico deve essere effettuato senza tensione. Fare riferimento allo schema di foratura fornito.

Come passare dalla versione aspirante alla versione filtrante?

Per utilizzare la cappa in versione filtrante, installare un filtro a carbone attivo e un deflettore F sul supporto G. Collegare il tubo di evacuazione all'uscita dell'aria superiore B e all'anello del deflettore. I fumi vengono riciclati attraverso la griglia superiore H.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti almeno una volta al mese. Puoi lavarli a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarli.

Come mantenere il filtro a carbone attivo?

Il filtro a carbone (se presente) si pulisce ogni 2 mesi con acqua calda o in lavastoviglie a 65 °C. Dopo il lavaggio, asciugare il cuscinetto in forno a 100 °C per 10 minuti. Sostituire il cuscinetto ogni 3 anni o se danneggiato.

Come sostituire una lampada alogena?

Scollegare la cappa e attendere che le lampade si raffreddino. Utilizzare un piccolo cacciavite piatto per fare leva ed estrarre la lampada. Sostituire con una lampada Philips Standard Line 12V 20W 30° Ø35 GU4 (codice 425409). Rimontare in ordine inverso.

Qual è la distanza di sicurezza minima tra la cappa e il piano di cottura?

La distanza non deve essere inferiore a 50 cm per un piano di cottura elettrico e 65 cm per un piano a gas o misto. Se le istruzioni del piano di cottura specificano una distanza maggiore, rispettare quella.

Posso usare la cappa senza filtro antigrasso?

No, non bisogna mai usare la cappa senza che il filtro antigrasso sia correttamente installato. Ciò rischierebbe di danneggiare l'apparecchio e creare un rischio di incendio.

Cosa fare se l'illuminazione non funziona?

Verificare prima che le lampade siano correttamente inserite nel loro alloggiamento. Se il problema persiste, contattare il servizio di assistenza tecnica autorizzato.

Posso usare la cappa contemporaneamente a un apparecchio a gas?

Sì, ma la stanza deve disporre di una ventilazione sufficiente. L'aria aspirata non deve essere evacuata in un condotto utilizzato per i fumi di apparecchi a combustione.

Come ottenere il manuale completo in francese?

Puoi scaricare gratuitamente il manuale in formato PDF sul sito notice-facile.com selezionando la lingua francese. Se non è disponibile, puoi richiedere una traduzione indicando la tua lingua e la tua email.

MANUALE UTENTE HHG 994 X HOOVER

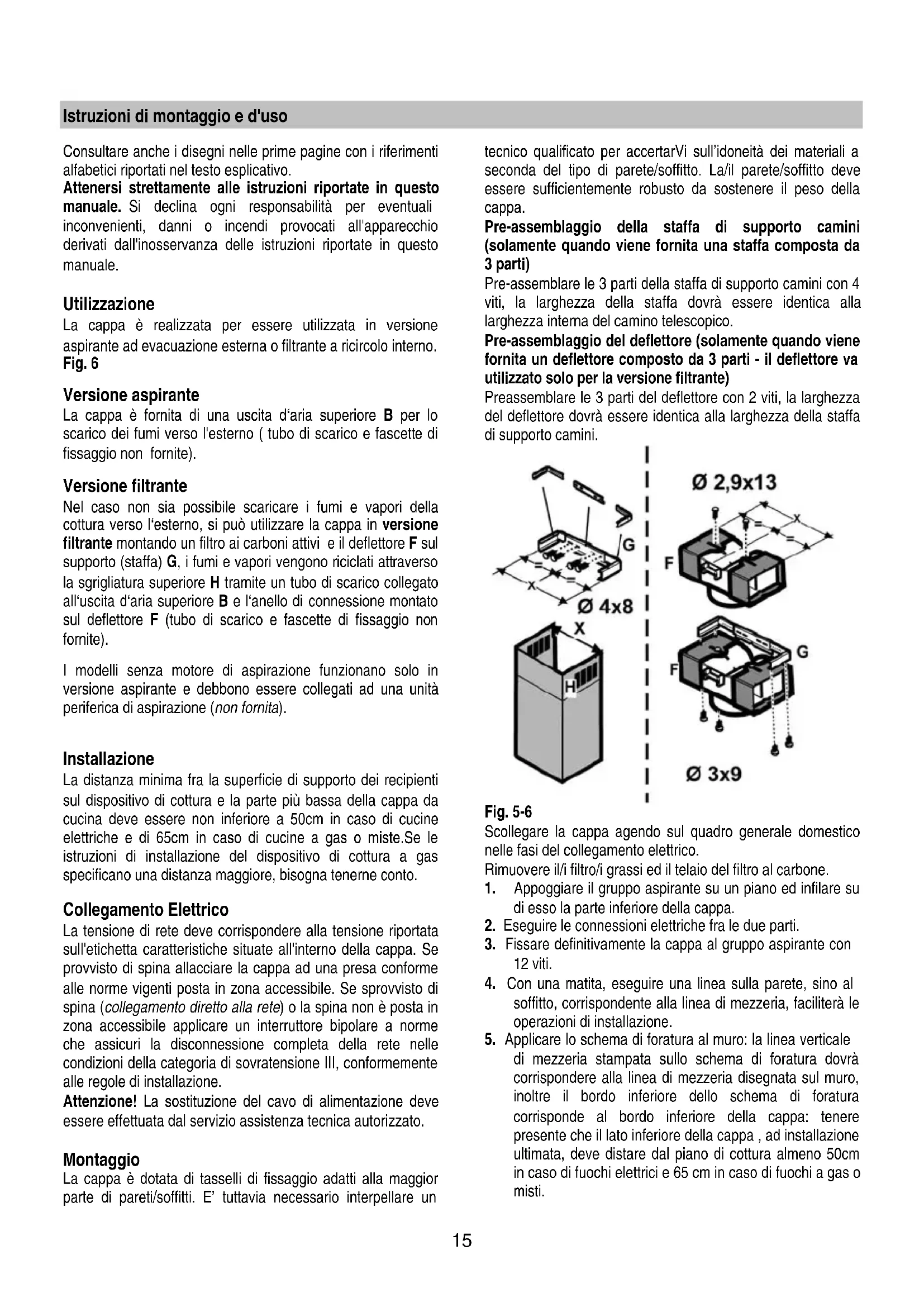

Istruzioni di montaggio e d'uso

Consultareanchei disegnnellesprime paginconiriferimenti alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Fig. 6

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite).

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtrato ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono riciclati atraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

I modellienersza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unita periferica di aspirazione (non fornita).

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvisto di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un

technico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

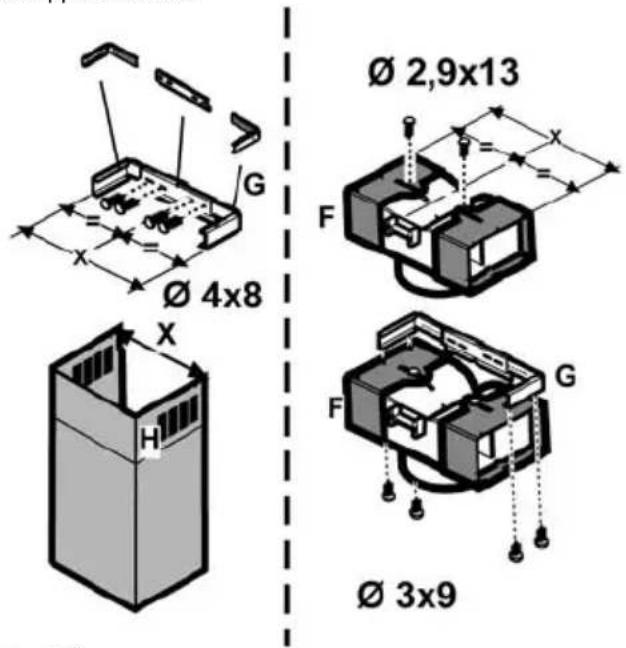

Pre-assemblaggio della staffa di supporto camini (solamente quando viene fornita una staffa composta da 3 parti)

Pre-assemblare le 3 parti della staffa di supporto camini con 4 viti, la larghezza della staffa dovrè essere identica alla larghezza interna del camino telescopico.

Pre-assemblaggio del deflettore (solamente quando viene fornita un deflettore composto da 3 parti - il deflettore va utilizzato solo per la versione filtrante)

Preassemblare le 3 parti del deflettore con 2 viti, la larghezza del deflettore dovrà essere identica alla larghezza della staffa di supporto camini.

Fig. 5-6

Scollegare la cappa agenda sul quadro generale domestico nelle fasi del collegamento elettrico.

Rimuovere il/i medio grassi ed il telaio del medio carbone.

1. Appoggiare il gruppo aspirante su un piano ed infrilare sui diesso la parte inferiore della cappa.
2. Eseguire le connessioni elettriche fra le due parti.
3. Fissare definitivement la cappa al gruppo aspirante con 12 viti.
4. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, facilititerà le operazioni di installmente.

5. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrè corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa: tenere presente che il lato inferiore della cappa, ad installmentazione ultimata, delve distare dal piano di cottura almeno 50cm in caso di fuochi elettrici e 65 cm in caso di fuochi a gas o misti.

6. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, togliere lo schema di foratura, inseire 2 tasselli a muro e fissare con 2 viti 5 × 45 ~mm la staffa di supporto della cappa.

7. Se forniti smontati, fissare gli agganci ai lati del gruppo aspirante con due viti (7a). Appendere la cappa alla staffa inferiore (7b).
8. Regolare la distanza della cappa alla parete.
9. Regolare l'assetto orizzontale della cappa.
10. Dall'interno del gruppo aspirante, segnare con una matita il foro per il fissaggio definitivo della cappa (sono necessari 1 o 2 punti di fissaggio definitivo).
11. Togliere la cappa alla staffa inferiore.
12. Forare nel punto marcato (Ø8mm).
13. Inserire 1 o 2 tasselli a muro in base alla necessità.
14. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzare la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto delve coincidere con la linea precedentamente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori (Ø8mm), inseire 2 tasselli.
15. Fissare la staffa di supporto camini alla parete con 2 viti 5 × 45 ~mm .
16. Agganciare la cappa alla staffa inferiore.
17. Fissare definitivement la cappa alla parete (OBBLIGATORIO!!).
18. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante.

L'altra estremità del tubo dovrè essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzato la cappa in versione filtrante, alla fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessioneippo sul deflettore F.

1. Eseguire la connessione elettrica.
2. Applicare i camini e fissarli sopra con 2 viti (20a) alla staffa di supporto camini „G" (20b).

Per i modelli che prevedono il pannello di controllo sul camino è necessario in questa fase procedere al collegamento dello stesso con la cappa come segue:

Versione con pannello di controllo da montare sul camino inferiore:
Inserire la piattina dei comandi proveniente dal gruppo motore attraverso l'asola del camino dall'interno verso l'esterno (20c). Eseguire la connessione del pannello di controllo alla piattina.

Attenzione! Il perno del terminale della piattina DEVE corrispondere al foro praticato nell'ozoccolo di connessione posto sul retro del pannello di controllo.

Versione con Pannello di controllo gia montato sul camino inferiore:

Eseguire la connessione del pannello di controllo alla scatola elettronica della cappa.

Attenzione! Il perno del terminale della piattina DEVE corrispondere al foro praticato dello zoccolo di connessioneosto sulla scatola elettronica (20d).

1. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa (Fig. 18).
2. Fissare la sezione inferiore del camino con due viti. Rimontare il telao del filtro al carbone e il/i filtro/igrassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

A. Interruftore luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)
E. spia di funzionamento (prevista nel modello con pulsanti rotondi)

a. Interrupttore luce ON/OFF.
b. Interruftore OFF motore
c. Sezione velocità 1 (in caso di peu vapore e fumo)
d. Selezione velocità 2 (in caso di media quantità divapore e fumo)
e. Sezione velocità 3 (in caso di molto vapore e fumo)

Manutenzione

Prima di qualsiasi lavoro di manutenzione scollegare la cappa alla corrente.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 2

Deve essere pulito una volta al mese (o quando ilsystema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglia a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi B tirare la maniglia di sgancio a molla.

Filtro al carbone (solo per versione filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtrato al carbone può essere lavato agli due mesi (o quando il sistema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio Completo alla stoviglia all'interno).

Togliere l'acqua in effcco sono sanza rovinare il filtrlo, dopodichete togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90^ i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j). E' possibile utilizzato

un filtro carbone di tipo tradizione, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telao fornitto con la cappa non va perciò utilizzato.

Per l'utilizzo inserire nelle apposita sede e fissare agenda sugli appositi dispositivi.

Sostituzione Lampade

Fig. 4

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

• Con un piccolo cacciavite a taglio, far leva sui bordi della lampadina per estrarla.
• Sfilare la lampadina da sostituire e sostituirla con lampada PHILIPS STANDARD LINE codice 425409 con una nuova da 12V 20W 30^ Ø35 12V GU4.
• Eseguire il montaggio della nuova lampada procedendo in senso inverso.

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Avvertenze

Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma molto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e poù dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fattà sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequently pulita sua internamente che esternamente

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di compagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere consegovato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
