STRZA1000ES - Recepteur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Puissance de sortie	100 W par canal (8 ohms)
Nombre de canaux	7.2 canaux
Connectivité	HDMI, Bluetooth, Wi-Fi, Ethernet
Formats audio supportés	DTS-HD Master Audio, Dolby TrueHD, DSD
Fonctionnalités de calibration	Calibration automatique avec système de mesure
Dimensions (L x H x P)	430 x 151 x 350 mm
Poids	10.5 kg
Consommation électrique	300 W (en fonctionnement), 0.5 W (en veille)
Garantie	2 ans
Maintenance	Nettoyage régulier des grilles de ventilation, mise à jour du firmware
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Accessoires inclus	Télécommande, microphone de calibration
Informations complémentaires	Compatible avec les systèmes de contrôle domotique

FOIRE AUX QUESTIONS - STRZA1000ES SONY

Comment réinitialiser le récepteur SONY STRZA1000ES ?

Pour réinitialiser le récepteur, éteignez-le, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le logo SONY apparaisse.

Pourquoi le son ne sort-il pas des enceintes ?

Vérifiez que les câbles des enceintes sont correctement connectés et que les enceintes sont activées dans le menu de configuration du récepteur. Assurez-vous également que le récepteur n'est pas en mode 'Mute'.

Comment connecter mon récepteur SONY STRZA1000ES à mon téléviseur ?

Connectez le récepteur à votre téléviseur à l'aide d'un câble HDMI. Utilisez le port HDMI OUT du récepteur et branchez-le sur un port HDMI de votre téléviseur.

Quel type de haut-parleurs puis-je utiliser avec le SONY STRZA1000ES ?

Le récepteur est compatible avec des haut-parleurs d'impédance de 6 à 16 ohms. Assurez-vous que la puissance des haut-parleurs correspond à la sortie du récepteur pour éviter d'endommager l'équipement.

Comment mettre à jour le firmware du SONY STRZA1000ES ?

Pour mettre à jour le firmware, accédez au menu de configuration, sélectionnez 'Mise à jour du firmware', puis suivez les instructions à l'écran pour télécharger et installer la dernière version.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une prise électrique fonctionnelle. Testez avec un autre appareil pour assurer que la prise fonctionne. Si le problème persiste, consultez le service client.

Comment configurer le son surround sur le SONY STRZA1000ES ?

Accédez au menu de configuration, puis à 'Audio' et sélectionnez 'Configuration du haut-parleur'. Suivez les instructions pour configurer les haut-parleurs pour le son surround.

Puis-je utiliser le SONY STRZA1000ES avec une télécommande universelle ?

Oui, le SONY STRZA1000ES peut être utilisé avec une télécommande universelle. Consultez le manuel de votre télécommande universelle pour les codes nécessaires pour le programme.

Comment résoudre les problèmes de connexion Bluetooth avec le récepteur ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le récepteur est en mode 'Pairing'. Si la connexion échoue, essayez de supprimer l'appareil de la liste des appareils connectés et de le reconnecter.

Le récepteur émet un bruit de fond, que faire ?

Vérifiez les câbles de connexion pour des interférences et assurez-vous qu'ils sont bien isolés. Éloignez les appareils électroniques pouvant causer des interférences et ajustez les réglages d'égalisation.

MODE D'EMPLOI STRZA1000ES SONY

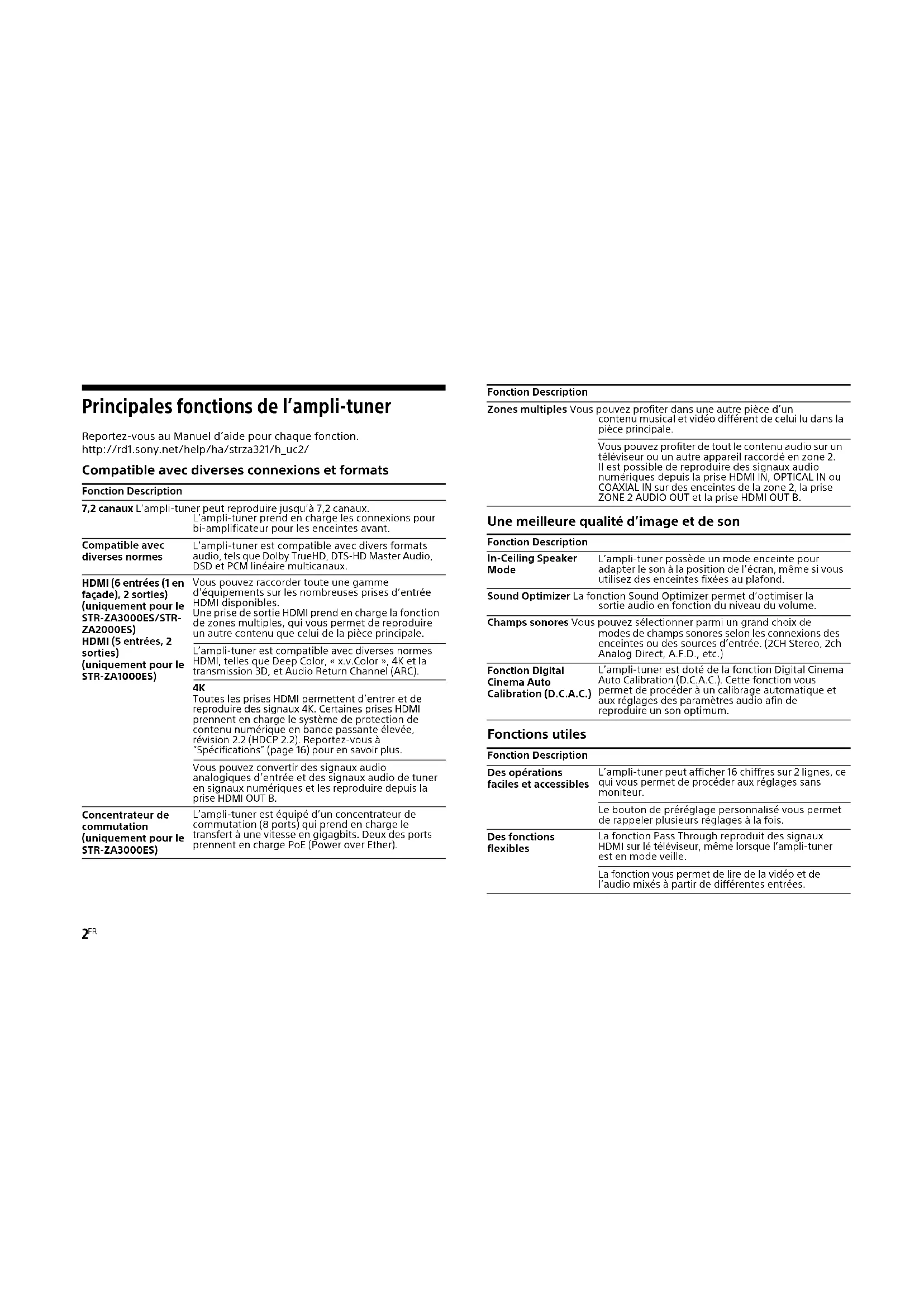

Principales fonctions de l’ampli-tuner Reportez-vous au Manuel d’aide pour chaque fonction. http://rd1.sony.net/help/ha/strza321/h_uc2/ Compatible avec diverses connexions et formats Une meilleure qualité d’image et de son Fonctions utiles Fonction Description 7,2 canaux L’ampli-tuner peut reproduire jusqu’à 7,2 canaux. L’ampli-tuner prend en charge les connexions pour bi-amplificateur pour les enceintes avant. Compatible avec diverses normes L’ampli-tuner est compatible avec divers formats audio, tels que Dolby TrueHD, DTS-HD Master Audio, DSD et PCM linéaire multicanaux. HDMI (6 entrées (1 en façade), 2 sorties) (uniquement pour le

ZA2000ES) HDMI (5 entrées, 2 sorties) (uniquement pour le STR-ZA1000ES) Vous pouvez raccorder toute une gamme d’équipements sur les nombreuses prises d’entrée HDMI disponibles. Une prise de sortie HDMI prend en charge la fonction de zones multiples, qui vous permet de reproduire un autre contenu que celui de la pièce principale. L’ampli-tuner est compatible avec diverses normes HDMI, telles que Deep Color, « x.v.Color », 4K et la transmission 3D, et Audio Return Channel (ARC).

Toutes les prises HDMI permettent d’entrer et de reproduire des signaux 4K. Certaines prises HDMI prennent en charge le système de protection de contenu numérique en bande passante élevée, révision 2.2 (HDCP 2.2). Reportez-vous à “Spécifications” (page 16) pour en savoir plus. Vous pouvez convertir des signaux audio analogiques d’entrée et des signaux audio de tuner en signaux numériques et les reproduire depuis la prise HDMI OUT B. Concentrateur de commutation (uniquement pour le STR-ZA3000ES) L’ampli-tuner est équipé d’un concentrateur de commutation (8 ports) qui prend en charge le transfert à une vitesse en gigagbits. Deux des ports prennent en charge PoE (Power over Ether). Zones multiples Vous pouvez profiter dans une autre pièce d’un contenu musical et vidéo différent de celui lu dans la pièce principale. Vous pouvez profiter de tout le contenu audio sur un téléviseur ou un autre appareil raccordé en zone 2. Il est possible de reproduire des signaux audio numériques depuis la prise HDMI IN, OPTICAL IN ou COAXIAL IN sur des enceintes de la zone 2, la prise ZONE 2 AUDIO OUT et la prise HDMI OUT B. Fonction Description In-Ceiling Speaker Mode L’ampli-tuner possède un mode enceinte pour adapter le son à la position de l’écran, même si vous utilisez des enceintes fixées au plafond. Sound Optimizer La fonction Sound Optimizer permet d’optimiser la sortie audio en fonction du niveau du volume. Champs sonores Vous pouvez sélectionner parmi un grand choix de modes de champs sonores selon les connexions des enceintes ou des sources d’entrée. (2CH Stereo, 2ch Analog Direct, A.F.D., etc.) Fonction Digital Cinema Auto Calibration (D.C.A.C.) L’ampli-tuner est doté de la fonction Digital Cinema Auto Calibration (D.C.A.C.). Cette fonction vous permet de procéder à un calibrage automatique et aux réglages des paramètres audio afin de reproduire un son optimum. Fonction Description Des opérations faciles et accessibles L’ampli-tuner peut afficher 16 chiffres sur 2 lignes, ce qui vous permet de procéder aux réglages sans moniteur. Le bouton de préréglage personnalisé vous permet de rappeler plusieurs réglages à la fois. Des fonctions flexibles La fonction Pass Through reproduit des signaux HDMI sur lé téléviseur, même lorsque l’ampli-tuner est en mode veille. La fonction vous permet de lire de la vidéo et de l’audio mixés à partir de différentes entrées. Fonction Description3

• Table des matières Raccordement Manuel d’installation rapide (document distinct) Pièces et commandes principales p. 4
• Préparation 1 : Préparation de l’ampli-tuner et de la télécommande p. 8
• Préparation 2 : Effectuer Easy Setup p. 10
• Profiter de la vidéo/du son à partir de l’appareil raccordé p. 11
• Utilisation du menu sur l’écran du téléviseur p. 12
• Modification des réglages p. 13
• Dépannage p. 14
• Spécifications Pour savoir comment utiliser l’ampli- tuner Manuel d’installation rapide (document distinct) Ce manuel décrit les raccordements pour cet ampli-tuner. Guide de démarrage (le présent manuel) Ce manuel présente des fonctionnalités, les réglages par défaut et les fonctions de base de l’ampli-tuner. Consultez le Manuel d’aide pour obtenir des instructions complètes. Manuel d’aide (manuel en ligne) Ce Manuel d’aide fournit les informations et les instructions suivantes en ligne. Accédez au Manuel d’aide à l’aide d’un ordinateur ou d’un appareil mobile. http://rd1.sony.net/help/ha/strza321/h_uc2/ Guide de référence (document distinct) Ce manuel aborde les réglementations et les précautions relatives à la sécurité.4 p. 16

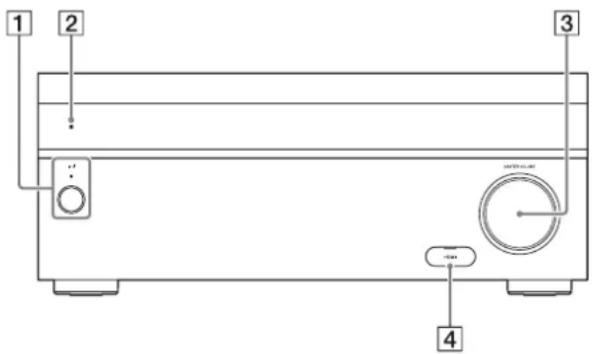

Pièces et commandes principales Capot du panneau avant Pièces Fonctions / (marche/veille) Permet d’allumer l’ampli-tuner ou de le régler en mode veille. Le témoin s’allume en fonction de l’état de l’ampli-tuner. En outre, la couleur du témoin change en fonction de l’état de l’ampli-tuner. Capteur de télécommande Reçoit les signaux provenant de la télécommande. MASTER VOLUME À tourner pour régler le niveau du volume. Capuchon de la prise HDMI (uniquement pour le

ZA2000ES) Ouvrez le capuchon lorsque vous utilisez la prise HDMI IN 6 (GAME).5

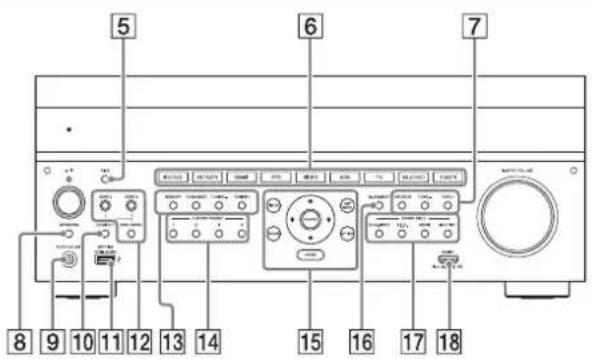

Panneau avant Pièces Fonctions PING Affiche l’adresse IP et l’adresse MAC sur le panneau d’affichage. Touches d’entrée Permet de sélectionner l’appareil que vous souhaitez utiliser. TONE MODE, TONE+/– Appuyez pour régler le niveau des graves/ aigus de l’enceinte. SPEAKERS Permet de commuter les enceintes avant sur OFF, A, B ou A+B. Prise AUTO CAL MIC Raccordez le microphone d’optimisation fourni pour le « Calibrage automatique » sur cette prise. HDMI OUT Commute la sortie pour deux moniteurs raccordés sur les prises HDMI OUT A et HDMI OUT B. SETTING ( port (USB)) Permet de procéder à la maintenance et au service. ZONE CONTROL (ZONE2, ZONE3) Permet de sélectionner l’emplacement à commander. Touches de commande du tuner Permettent les opérations sur le tuner CUSTOM PRESET (1, 2, 3,

Permet d’enregistrer et de rappeler divers réglages pour l’ampli-tuner. Touches d’opérations du menu Permettent les opérations du menu affiché sur l’écran du téléviseur et le panneau d’affichage de l’ampli-tuner. HOME Affiche le menu d’accueil sur l’écran du téléviseur. AMP MENU Affiche le menu sur le panneau d’affichage de l’ampli-tuner afin de pouvoir l’utiliser. IN-CEILING SP Active le In-Ceiling Speaker Mode.

A.DIRECT, A.F.D., MOVIE, MULTI ST.) Permet de sélectionner le champ sonore souhaité. Prise HDMI IN 6 (GAME) (uniquement pour le

ZA2000ES) Permet de connecter une console de jeux vidéo. La vidéo et le son de votre console de jeux vidéo est entré. suite6

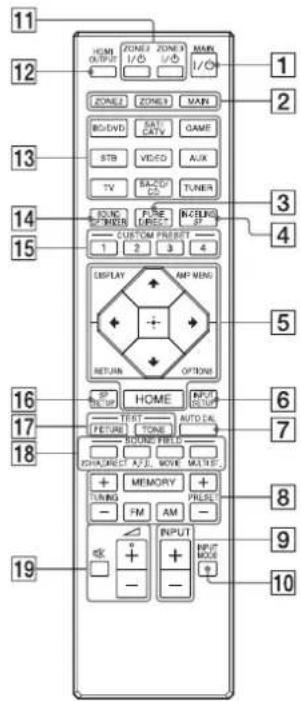

Télécommande Pièces Fonctions MAIN / (marche/ veille) Permet d’allumer l’ampli-tuner ou de le régler en mode veille. ZONE2, ZONE3, MAIN Permet de sélectionner l’emplacement à commander. PURE DIRECT Appuyez pour utiliser la fonction Pure Direct. IN-CEILING SP Active le In-Ceiling Speaker Mode. Touches d’opérations du menu Permettent les opérations du menu affiché sur l’écran du téléviseur et le panneau d’affichage de l’ampli-tuner. HOME Affiche le menu d’accueil sur l’écran du téléviseur. AMP MENU Affiche le menu sur le panneau d’affichage de l’ampli-tuner afin de pouvoir l’utiliser. INPUT SETUP Affiche le menu Réglage d’entrée. AUTO CAL Appuyez pour procéder au calibrage automatique. Touches de commande du tuner Permettent les opérations sur le tuner. INPUT +/– Appuyez sur + ou - pour sélectionner la source d’entrée. INPUT MODE Appuyez pour sélectionner le mode d’entrée. ZONE2 /, ZONE3 / Permet d’allumer l’ampli-tuner en zone 2 ou en zone 3 ou de la régler en mode veille. HDMI OUTPUT Commute la sortie pour deux moniteurs raccordés sur les prises HDMI OUT A et HDMI OUT B. Touches d’entrée Sélectionnez l’appareil que vous souhaitez utiliser. Lorsque vous appuyez sur l’une des touches d’entrée, l’ampli-tuner s’allume. SOUND OPTIMIZER Appuyez sur Sound Optimizer pour profiter d’un son clair et dynamique à de faibles niveaux de volume. CUSTOM PRESET (1, 2, 3,

Permet d’enregistrer et de rappeler divers réglages pour l’ampli-tuner. SP SETUP Affiche le menu Réglage des enceintes.7

• La touche + possède un point tactile. Utilisez le point tactile comme référence lorsque vous actionnez l’ampli-tuner. TEST (PICTURE, TONE) Appuyez pour reproduire l’image test ou le son test.

A.DIRECT, A.F.D., MOVIE, MULTI ST.) Permet de sélectionner le champ sonore souhaité. + (*)/–, Permet de régler le niveau du volume. Pièces Fonctions8

Préparation 1 : Préparation de l’ampli-tuner et de la télécommande

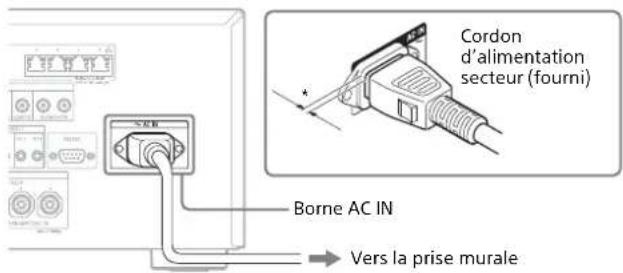

Insérez des piles dans la télécommande. 2 Branchez fermement le cordon d’alimentation secteur fourni sur la borne AC IN de l’ampli-tuner, puis raccordez-le à une prise murale.

• Il reste un espace entre la fiche et le panneau arrière, même lorsque le cordon d’alimentation est fermement inséré. Il est prévu que le cordon soit branché de cette manière. Il ne s’agit pas d’un dysfonctionnement. 3 Appuyez sur / pour mettre l’ampli-tuner AV sous tension. 4 Placez le microphone d’optimisation fourni au niveau de l’oreille, aux environs de l’endroit où vous êtes généralement assis. Le microphone d’optimisation permet de régler les enceintes (calibrage automatique) à l’étape 2 (Easy Setup). Effectuez cette étape après avoir retiré le capot avant. Insérez complètement la fiche du microphone d’optimisation dans la prise AUTO CAL MIC. Piles Vers la prise murale Borne AC IN Cordon d’alimentation secteur (fourni)

5 Mettez le téléviseur sous tension, puis commutez l’entrée du téléviseur sur celle sur laquelle l’ampli-tuner est raccordé.10

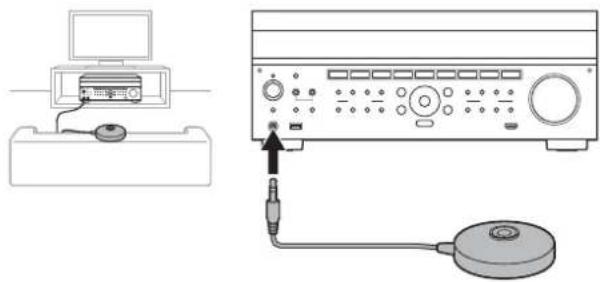

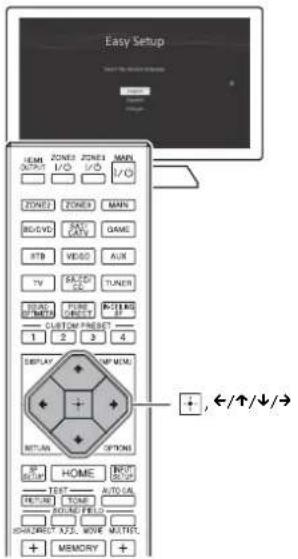

Préparation 2 : Effectuer Easy Setup L’écran Easy Setup s’affiche sur l’écran du téléviseur lorsque vous mettez l’ampli-tuner sous tension pour la première fois ou après son initialisation. 1 Appuyez sur /// pour sélectionner la langue des messages affichés à l’écran, puis sur . 2 Réglez l’ampli-tuner conformément aux instructions affichées sur l’écran Easy Setup. Si l’écran Easy Setup ne s’affiche pas ou si vous souhaitez afficher manuellement l’écran Easy Setup, vous pouvez le faire en sélectionnant [Setup] - [Easy Setup] depuis le menu d’accueil.

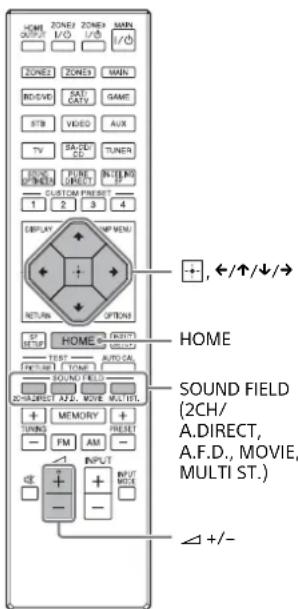

Profiter de la vidéo/du son à partir de l’appareil raccordé 1 Mettez le téléviseur sous tension, puis commutez l’entrée du téléviseur sur celle sur laquelle l’ampli-tuner est raccordé. 2 Appuyez sur HOME. Le menu d’accueil s’affiche sur l’écran du téléviseur. 3 Appuyez à plusieurs reprises sur /// pour sélectionner [Watch] ou [Listen], puis sur . La liste des éléments du menu s’affiche sur l’écran du téléviseur. 4 Sélectionnez l’appareil que vous souhaitez utiliser. 5 Mettez l’appareil sous tension et démarrez la lecture. 6 Appuyez sur +/– pour régler le volume. Vous pouvez également utiliser MASTER VOLUME sur l’ampli- tuner. 7 Appuyez sur 2CH/A.DIRECT, A.F.D., MOVIE ou MULTI ST. pour profiter du son surround. Vous pouvez également utiliser 2CH/A.DIRECT, A.F.D., MOVIE ou MULTI ST. sur l’ampli-tuner.

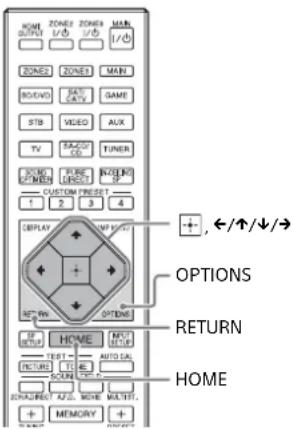

Utilisation du menu sur l’écran du téléviseur Vous pouvez afficher le menu de l’ampli-tuner sur l’écran du téléviseur. 1 Mettez le téléviseur sous tension, puis commutez l’entrée du téléviseur sur celle sur laquelle l’ampli-tuner est raccordé. 2 Appuyez sur HOME. Le menu d’accueil s’affiche sur l’écran du téléviseur. 3 Appuyez à plusieurs reprises sur /// pour sélectionner le menu que vous souhaitez utiliser, puis appuyez sur pour accéder au menu. Éléments du menu d’accueil Watch : Sélectionnez cette option pour afficher une vidéo depuis l’appareil raccordé. Listen : Sélectionnez cette option pour écouter du son provenant de l’appareil est raccordé. Custom Preset : Sélectionnez cette option pour enregistrer divers paramètres pour l’ampli-tuner et les rappeler. Sound Effects : Sélectionnez cette option pour profiter d’effets sonores. Setup : Sélectionnez cette option pour régler les divers paramètres de l’ampli-tuner. Lorsque [OPTIONS] s’affiche dans la partie inférieure droite de l’écran du téléviseur, vous pouvez afficher la liste des fonctions en appuyant sur OPTIONS et en sélectionnant une fonction correspondante. Pour revenir à l’écran précédent, appuyez sur RETURN. Pour quitter le menu, appuyez sur HOME afin d’afficher le menu d’accueil, puis appuyez à nouveau sur HOME. OPTIONSRETURN HOME Conseils13

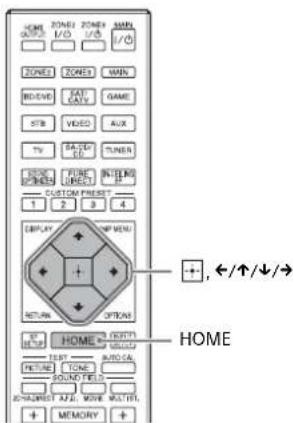

Modification des réglages

Mettez le téléviseur sous tension, puis commutez l’entrée du téléviseur sur celle sur laquelle l’ampli-tuner est raccordé. 2 Appuyez sur HOME. Le menu d’accueil s’affiche sur l’écran du téléviseur. 3 Appuyez à plusieurs reprises sur /// pour sélectionner [Setup], puis sur . 4 Sélectionnez les réglages que vous souhaitez configurer. Exemple : Pour sélectionner un champ sonore Vous pouvez sélectionner parmi un grand choix de modes de champs sonores selon les connexions des enceintes ou des sources d’entrée. Sélectionnez [Setup] - [Audio Setup] - [Sound Field]. 2CH Stereo 2ch Analog Direct A.F.D. HD-D.C.S. Pro Logic II Pro Logic IIx Neo:6 Multi Stereo Pour en savoir plus sur chaque mode, consultez le Manuel d’aide. http://rd1.sony.net/help/ha/strza321/h_uc2/

Dépannage La page de dépannage suivante aborde les questions fréquentes. Consultez le Manuel d’aide pour obtenir des exemples détaillés. http://rd1.sony.net/help/ha/strza321/h_uc2/ Vous pouvez rechercher à l’aide d’un mot-clé grâce au guide de dépannage en ligne. Si vous ne trouvez toujours pas de solution, consultez votre revendeur Sony le plus proche. Généralités La partie supérieure de l’ampli-tuner est chaude. Ce phénomène est propre à l’amplificateur. Il ne s’agit pas d’un dysfonctionnement. Si « Control for HDMI » ou « Network Standby » est réglé sur « On » ou que « Pass Through » est réglé sur « On » ou « Auto », l’alimentation pour la zone 2 est activée, la partie supérieure de l’ampli-tuner peut chauffer, même lorsqu’il est en mode veille. Cet état survient car le courant circule à travers les circuits internes de l’ampli-tuner, ce qui est normal. Vidéo Aucune image ne s’affiche ou une image qui n’est pas nette apparaît sur l’écran du téléviseur ou le moniteur, quel que soit le type d’image. Sélectionnez l’entrée appropriée sur l’ampli-tuner (pages 5, 6). Réglez votre téléviseur sur le mode d’entrée approprié. Assurez-vous que les câbles sont correctement et fermement raccordés à l’équipement. Selon l’équipement de lecture, celui-ci peut nécessiter un réglage. Reportez-vous au mode d’emploi fourni avec l’équipement. Un type d’image spécifique n’est pas reproduit ou est altéré. Sortie HDMI Il est possible que la sortie des signaux vidéo HDMI de l’ampli- tuner soit réglée sur « OFF ». Dans ce cas, sélectionnez « HDMI OUT A » ou « HDMI OUT B » grâce à la touche HDMI OUT de l’ampli-tuner (page 5) ou la touche HDMI OUTPUT de la télécommande (page 6). L’affichage GUI n’est pas reproduit depuis la prise HDMI OUT B. Image 4K Selon le téléviseur ou l’équipement vidéo, il est possible que des images 4K ne soient pas affichées. Vérifiez la compatibilité vidéo et le réglage du téléviseur ou de l’appareil vidéo. Assurez- vous également de procéder au raccordement sur l’ampli-tuner sur une prise d’entrée HDMI d’un téléviseur ou d’un équipement vidéo prenant en charge 4K. Vous devez raccorder un câble HDMI sur une prise HDMI qui prend en charge HDCP 2.2 lorsque vous utilisez un appareil de lecture destiné à du contenu vidéo en résolution 4K, etc. Audio Il n’y a pas de son, quel que soit l’équipement sélectionné ou seul un son de très faibles niveaux se fait entendre. Vérifiez que les enceintes et l’équipement sont correctement raccordés. Vérifiez que l’ampli-tuner et tous les équipements sont sous tension. Vérifiez que la commande MASTER VOLUME n’est pas réglée sur –∞ dB. Essayez de la régler sur –40 dB environ. Vérifiez que SPEAKERS n’est pas réglé sur OFF (page 5). Essayez d’appuyer sur la touche d’entrée de la télécommande pour sélectionner l’équipement de votre choix. Entrée HDMI Si « 2ch Analog Direct » est utilisé, le son n’est pas reproduit. Utilisez un autre champ sonore (page 13). Selon l’équipement de lecture, celui-ci peut nécessiter un réglage. Reportez-vous au mode d’emploi fourni avec l’équipement. Entrée coaxiale/optique Si « 2ch Analog Direct » est utilisé, le son n’est pas reproduit. Utilisez un autre champ sonore (page 13). Messages d’erreur Vous pouvez vérifier l’état de l’ampli-tuner via le message. Reportez-vous aux points suivants pour résoudre le problème. Si le problème persiste, consultez votre distributeur Sony le plus proche.15

PROTECTOR L’ampli-tuner est couvert et les orifices de ventilation sont bouchés. L’ampli-tuner s’éteint automatiquement après quelques secondes. Retirez l’objet qui recouvre le panneau supérieur de l’ampli-tuner et remettez-le sous tension. UPDATE FAILED Insérez une clé USB sur laquelle est enregistré le fichier du progiciel pour la mise à jour du récepteur, puis éteingnez-le et rallumez-le. Liste des messages après les mesures de Auto Calibration Affichage Explication Code 31 Les enceintes avant ne sont pas correctement sélectionnées. Sélectionnez les enceintes avant à l’aide de SPEAKERS et procédez de nouveau à Auto Calibration (page 5). Code 32, Code 33 Les enceintes n’ont pas été détectées ou ne sont pas raccordées correctement. Aucune des enceintes avant n’est raccordé ou une seule enceinte avant est raccordée. L’enceinte surround gauche ou droite n’est pas raccordée. Une enceinte surround arrière est raccordée uniquement sur la borne SPEAKERS SURROUND BACK (FRONT HIGH/FRONT B/BI-AMP/ZONE 2) R. Si vous raccordez une seule enceinte surround arrière, raccordez-la sur la borne SPEAKERS SURROUND BACK (FRONT HIGH/FRONT B/BI-AMP/ZONE 2) L. L’enceinte avant haute gauche ou avant haute droite n’est pas raccordée. Le microphone d’optimisation n’est pas raccordé. Assurez-vous que le microphone d’optimisation est correctement raccordé et procédez à nouveau à l’Auto Calibration. Si le microphone d’optimisation est correctement raccordé mais que le code d’erreur s’affiche encore, il est possible que le câble du microphone d’intimidation soit endommagé. Warning 40 Le processus de mesure est terminé et un niveau de parasites important a été détecté. Vous pourriez obtenir de meilleurs résultats si vous essayiez à nouveau le processus dans un environnement silencieux. Warning 41, Warning 42 L’entrée du microphone est trop grande. Il est possible que la distance entre l’enceinte et le microphone soit trop petite. Éloignez-les l’un de l’autre et procédez de nouveau à la mesure. Warning 43 Impossible de détecter la distance et la position d’un caisson des basses. Cela peut-être dû aux parasites. Essayez de procéder à la mesure dans un environnement silencieux. NO WARNING Il n’y a pas d’informations d’avertissement. Affichage Explication16

PUISSANCE DE SORTIE ET DISTORSION HARMONIQUE TOTALE : STR-ZA3000ES Avec des charges de 6 ohms, les deux canaux actifs, de 20 à 20 000 Hz ; puissance de sortie nominale minimum de 100 W RMS par canal, avec une distorsion harmonique totale de 0,09 % au maximum de 250 milliwatts à la sortie nominale. STR-ZA2000ES Avec des charges de 6 ohms, les deux canaux actifs, de 20 à 20 000 Hz ; puissance de sortie nominale minimum de 95 W RMS par canal, avec une distorsion harmonique totale de 0,09 % au maximum de 250 milliwatts à la sortie nominale. STR-ZA1000ES Avec des charges de 6 ohms, les deux canaux actifs, de 20 à 20 000 Hz ; puissance de sortie nominale minimum de 90 W RMS par canal, avec une distorsion harmonique totale de 0,09 % au maximum de 250 milliwatts à la sortie nominale. Section amplificateur STR-ZA3000ES

Puissance de sortie nominale en mode stéréo (6 ohms 20 Hz – 20 kHz, THD 0,09 %) : 100 W + 100 W Puissance de sortie de référence en mode stéréo (8 ohms 20 Hz – 20 kHz, THD 0,09 %) : 80 W + 80 W Puissance de sortie de référence (6 ohms 1 kHz, THD 0,9 %)

FRONT : 120 W + 120 W

Puissance de sortie de référence (8 ohms 1 kHz, THD 0,9 %)

FRONT : 110 W + 110 W

Puissance de sortie de référence en mode surround

(6 ohms 1 kHz, THD 0,9 %) 150 W par canal STR-ZA2000ES

Puissance de sortie nominale en mode stéréo (6 ohms 20 Hz – 20 kHz, THD 0,09 %) : 95 W + 95 W Puissance de sortie de référence en mode stéréo (8 ohms 20 Hz – 20 kHz, THD 0,09 %) : 75 W + 75 W Puissance de sortie de référence (6 ohms 1 kHz, THD 0,9 %)

FRONT : 120 W + 120 W

Puissance de sortie de référence (8 ohms 1 kHz, THD 0,9 %)

FRONT : 100 W + 100 W

Puissance de sortie de référence en mode surround

(6 ohms 1 kHz, THD 0,9 %) 150 W par canal STR-ZA1000ES

Puissance de sortie nominale en mode stéréo (6 ohms 20 Hz – 20 kHz, THD 0,09 %) : 90 W + 90 W Puissance de sortie de référence en mode stéréo (8 ohms 20 Hz – 20 kHz, THD 0,09 %) : 70 W + 70 W Puissance de sortie de référence (6 ohms 1 kHz, THD 0,9 %)

FRONT : 120 W + 120 W

Puissance de sortie de référence (8 ohms 1 kHz, THD 0,9 %)17

Puissance de sortie de référence en mode surround

(6 ohms 1 kHz, THD 0,9 %) 150 W par canal

1) Mesurée dans les conditions suivantes :

Alimentation électrique : 120 V CA, 60 Hz

2) Il se peut qu’il n’y ait pas de sortie de son pour certain réglage du

champ sonore et certaines sources.

3) Puissance de sortie de référence pour les enceintes avant, centrale,

surround, surround arrière. Réponse en fréquence

Entrées (Analogiques)

4) Lorsque « 2ch Analog Direct » est utilisé.

Entrées (Numériques) Sorties Section tuner FM Plage d’accord 87,5 MHz – 108,0 MHz Antenne Antenne fil FM Bornes d’antenne 75 ohms, asymétrique Section tuner AM Antenne Antenne cadre Section vidéo Entrées/sorties Vidéo : 1 Vc-c, 75 ohms COMPONENT VIDEO : Y : 1 Vc-c, 75 ohms

: 0,7 Vc-c, 75 ohms Conversion directe du signal 80 MHz Vidéo HDMI Entrée/Sortie (bloc répéteur HDMI) Toutes les prises HDMI IN/OUT prennent en charge la résolution 4K. Les prises HDMI suivantes prennent en charge le système de protection de contenu numérique en bande passante élevée, révision 2.2 (HDCP 2.2). SA-CD/CD, TV, AUX, VIDEO 10Hz – 100kHz ± 3 dB SA-CD/CD, TV, AUX, VIDEO Sensibilité : 150 mV Impédance : 50 kohms S/B

Tension : 2 V Impédance : 1 kohm

8 bits seulement pris en charge Généralités Alimentation électrique 120 V CA, 60 Hz Consommation électrique 290 W Consommation électrique (en mode veille) 0,3 W (Lorsque « Control for HDMI », « Pass Through », « Network Standby » et « External Control » sont réglés sur « Off » et si la zone 2/zone 3 est désactivée.) Dimensions 430 mm × 174 mm × 410 mm (17 po × 6

po) (largeur/ auteur/profondeur) parties saillantes et commandes comprises Poids (y compris le capot avant) (environ) STR-ZA3000ES 13,4 kg (29 lb 9 oz) STR-ZA2000ES 13,0 kg (28 lb 11 oz) STR-ZA1000ES 12,3 kg (27 lb 2 oz) Accessoires fournis Guide de démarrage (le présent manuel) Manuel d’installation rapide (1) Guide de référence (1) Microphone d’optimisation (ECM-AC2) (1) Antenne fil FM (1) Antenne cadre AM (1) Cordon d’alimentation secteur (1) Télécommande (RM-AAU210) (1) Piles R03 (taille AAA) (2) Capot avant (1) La conception et les spécifications peuvent être modifiés sans préavis. Format 2D

Paquet d’images Côte-à-côte (Demi) Dessus- Dessous (Haut-et- Bas) 4096 × 2160p à 59,94/60 Hz

4096 × 2160p à 50 Hz

4096 × 2160p à 23,98/24 Hz

3840 × 2160p à 59,94/60 Hz

3840 × 2160p à 50 Hz

3840 × 2160p à 29,97/30 Hz

3840 × 2160p à 25 Hz

1920 × 1080p à 59,94/60 Hz 1920 × 1080p à 50 Hz 1920 × 1080p à 29,97/30 Hz 1920 × 1080p à 25 Hz 1920 × 1080p à 23,98/24 Hz 1920 × 1080i à 59,94/60 Hz 1920 × 1080i à 50 Hz 1280 × 720p à 59,94/60 Hz 1280 × 720p à 50 Hz 1280 × 720p à 29,97/30 Hz 1280 × 720p à 23,98/24 Hz 720 × 480p à 59,94/60 Hz 720 × 576p à 50 Hz 640 × 480p à 59,94/60 Hz 19 FR2
