MANUAL DE USUARIO STRZA1000ES SONY

POWER OUTPUT ^1) ^2)

POWER OUTPUT ^1) 2)

PUISSANCE DE SORTIE ^1) 2)

PUISSANCE DE SORTIE ^1) 2)

PUISSANCE DE SORTIE ^1) 2)

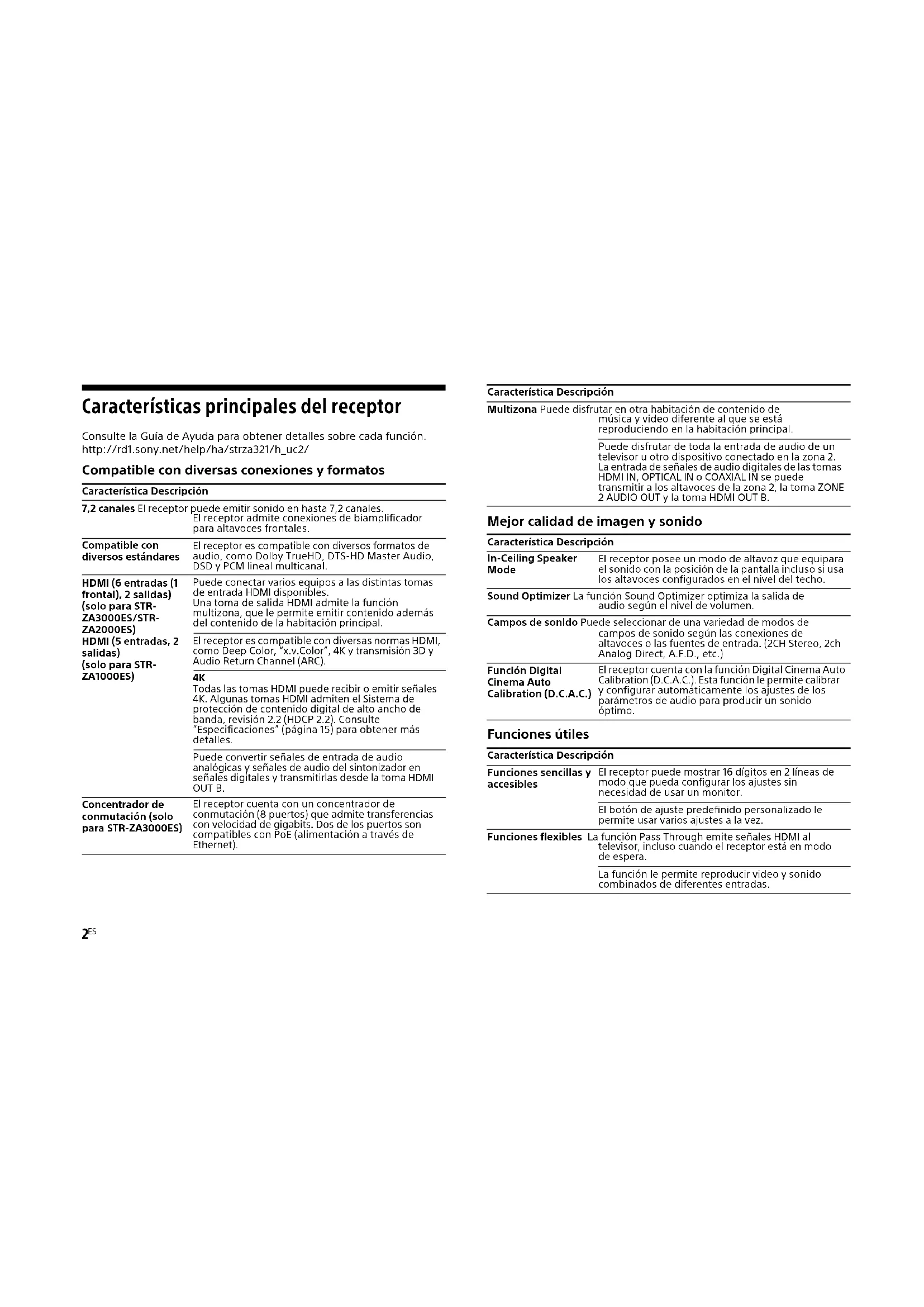

Características principales del receptor

Consulte la Guía de Ayuda para obtener detalles sobre cada función. http://rd1.sony.net/help/ha/strza321/h_uc2/

Compatible con diversas conexiones y formatos

Característica Descripción
7,2 canales El receptor puede emitir sonido en hasta 7,2 canales.El receptor admite conexiones de biamplificador para altavoces frontales.
Compatible con diversos estándares	El receptor es compatible con diversos formatos de audio, como Dolby TrueHD, DTS-HD Master Audio, DSD y PCM lineal multicanal.
HDMI (6 entradas (1 frontal), 2 salidas)(solo para STR-ZA3000ES/STR-ZA2000ES)HDMI (5 entradas, 2 salidas)(solo para STR-ZA1000ES)	Puede conectar varios equipos a las distintas tomas de entrada HDMI disponibles.Una toma de salida HDMI admite la función multizona, que le permite emitir contenido además del contenido de la habitación principal.El receptor es compatible con diversas normas HDMI, como Deep Color, "x.v.Color", 4K y transmisión 3D y Audio Return Channel (ARC).4KTodas las tomas HDMI puede recibir o emitir señales 4K. Algunas tomas HDMI admiten el Sistema de protección de contenido digital de alto ancho de banda, revisión 2.2 (HDCP 2.2). Consulte "Especificaciones" (página 15) para obtener más detalles.Puede convertir señales de entrada de audio analógicas y señales de audio del sintonizador en señales digitales y transmitirlas desde la toma HDMI OUT B.
Concentrador de conmutación (solo para STR-ZA3000ES)	El receptor cuenta con un concentrador de conmutación (8 puertos) que admite transferencias con velocidad de gigabits. Dos de los puertos son compatibles con PoE (alimentación a través de Ethernet).

Característica Descripción
Multizona Puede disfrutar en otra habitación de contenido de música y video diferente al que se está reproduciendo en la habitación principal.
	Puede disfrutar de toda la entrada de audio de un televisor u otro dispositivo conectado en la zona 2. La entrada de señales de audio digitales de las tomas HDMI IN, OPTICAL IN o COAXIAL IN se puede transmitir a los altavoces de la zona 2, la toma ZONE 2 AUDIO OUT y la toma HDMI OUT B.

Mejor calidad de imagen y sonido

Característica Descripción
In-Ceiling Speaker Mode	El receptor posee un modo de altavoz que equipara el sonido con la posición de la pantalla incluso si usa los altavoces configurados en el nivel del techo.
Sound Optimizer La función Sound Optimizer optimiza la salida de audio según el nivel de volumen.
Campos de sonido Puede seleccionar de una variedad de modos de campos de sonido según las conexiones de altavoces o las fuentes de entrada. (2CH Stereo, 2ch Analog Direct, A.F.D., etc.)
Función Digital Cinema Auto Calibration (D.C.A.C.)	El receptor cuenta con la función Digital Cinema Auto Calibration (D.C.A.C.). Esta función le permite calibrar y configurar automáticamente los ajustes de los parámetros de audio para producir un sonido óptimo.

Funciones útiles

Característica Descripción
Funciones sencillas y accesibles	El receptor puede mostrar 16 dígitos en 2 líneas de modo que pueda configurar los ajustes sin necesidad de usar un monitor.
	El botón de ajuste predefinido personalizado le permite usar varios ajustes a la vez.
Funciones flexibles	La función Pass Through emite señales HDMI al televisor, incluso cuando el receptor está en modo de espera.
	La función le permite reproducir video y sonido combinados de diferentes entradas.

Índice de contenido

Conexión→ Guía de configuración rápida (documento separado)

Partes y controles principales .... 4

Preparación 1: Preparación del receptor y del control remoto....8

Preparación 2: Procedimiento de Easy Setup ...... 9

Disfrutar contenido de video/sonido desde el dispositivo conectado....10

Uso del menú en la pantalla del televisor 11

Cómo cambiar los ajustes ......12

Solución de problemas....13

Especificaciones....15

Para aprender a usar el receptor

Guía de configuración rápida (documento separado)

Este manual describe las conexiones del receptor.

Guía de inicio (este manual)

Este manual presenta las características, los ajustes predeterminados y las funciones básicas del receptor. Visite la Guía de Ayuda para obtener instrucciones completas.

Guía de Ayuda (manual en línea)

La Guía de Ayuda proporciona la siguiente información e instrucciones en línea. Visite la Guía de Ayuda en una computadora o dispositivo móvil.

http://rd1.sony.net/help/ha/strza321/h_uc2/

Guía de referencia (documento separado)

Este manual cubre las normas y precauciones de seguridad.

Partes y controles principales

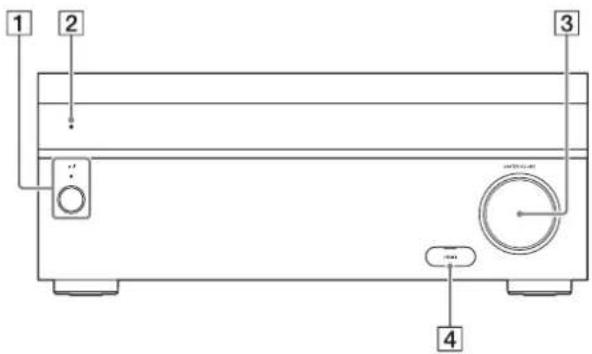

Cubierta del panel frontal

1 2 3 4

Partes Funciones

1	I /(encendido/en espera)	Enciende el receptor o lo pone en modo de espera.El indicador se enciende según el estado del receptor. Además, el color del indicador cambia según el estado del receptor.
2	Sensor remoto Recibe señales del control remoto.
3	MASTER VOLUME Se gira para ajustar el nivel del volumen.
4	Tapa de la toma HDMI (solo para STR-ZA3000ES/STR-ZA2000ES)	Abra la tapa cuando use la toma HDMI IN 6 (GAME).

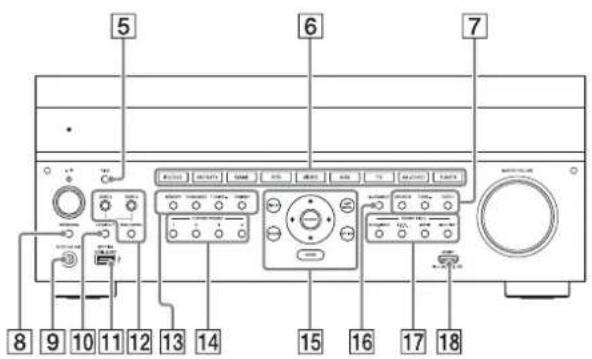

Panel frontal

5 6 7 8 9 10 11 12 13 14 15 16 17 18

Partes Funciones

5	PING Muestra la dirección IP y la dirección MAC en el panel de visualización.
6	Botones de entrada Permiten seleccionar el dispositivo que desea usar.
7	TONE MODE, TONE+/- Presione para ajustar el nivel de graves/ agudos del altavoz.
8	SPEAKERS Permite cambiar los altavoces delanteros a OFF, A, B o A+B.
9	Toma AUTO CAL MIC Conecte el micrófono optimizador suministrado para “Calibración automática” en esta toma.
10	HDMI OUT Cambia la salida de dos monitores conectados a las tomas HDMI OUT A y HDMI OUT B.
11	SETTING (puerto )(USB)) Se usa para fines de mantenimiento y servicio.
12	ZONE CONTROL (ZONE2, ZONE3) Permite seleccionar la ubicación que desea controlar.
13	Botones de control del sintonizador Se usan para controlar las funciones del sintonizador.
14	CUSTOM PRESET (1, 2, 3, 4) Guarda y permite reutilizar diversos ajustes del receptor.
15	Botones de operación del menú Se usan para controlar las operaciones del menú que aparecen en la pantalla del televisor y en el panel de visualización del receptor.HOMEMuestra el menú de inicio en la pantalla del televisor.AMP MENUMuestra el menú en el panel de visualización del receptor para operar el receptor.
16	IN-CEILING SP Activa el In-Ceiling Speaker Mode.
17	SOUND FIELD (2CH/ A.DIRECT, A.F.D., MOVIE, MULTI ST.) Permite seleccionar el campo de sonido deseado.
18	Toma HDMI IN 6 (GAME) (solo para STR-ZA3000ES/STR-ZA2000ES) Permite conectar el receptor a una consola de videojuegos. El video y el sonido de la consola de videojuegos ingresan como entrada.

continuación

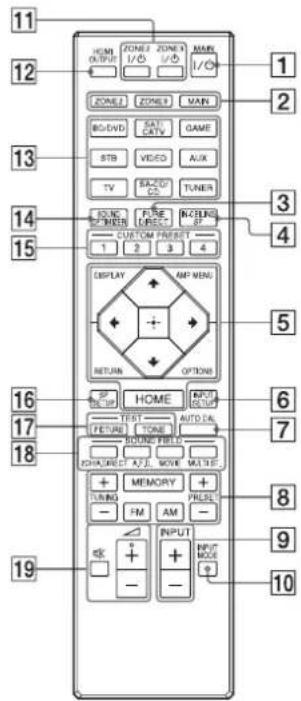

Control remoto

11 12 13 14 15 16 17 18 19 HOME RETURN TUNING + - ZONE ZONE I/O ZONE2 ZONE2 I/O MAIN MAIN BIG-DVD SAT CATHY GAME STB VIDEO AUX TV SAL-TO CO. TUNER ZONE OF MENS FINE DIRECT CUSTOM DIRECT 1 2 3 4 DISPLAY MAP MENU RETURN OPTIONS OPEN HOME INPUT OUTPUT TEST AUTO CAL FEATURE TONE BOUND FIELD ECHANGES AUTO MOVE MASTER + MEMORY + TUNING - FM AM - INPUT + + - + - INPUT MODE + + + - + - 1 2 3 4 5 6 7 8 9 10

Partes Funciones
1	MAIN I/○(encendido/en espera)	Enciende el receptor o lo pone en modo de espera.
2	ZONE2, ZONE3, MAIN	Permite seleccionar la ubicación que desea controlar.
3	PURE DIRECT Presione para usar la función Pure Direct.
4	IN-CEILING SP Activa el In-Ceiling Speaker Mode.
5	Botones de operación del menú	Se usan para controlar las operaciones del menú que aparecen en la pantalla del televisor y en el panel de visualización del receptor.HOMEMuestra el menú de inicio en la pantalla del televisor.AMP MENUMuestra el menú en el panel de visualización del receptor para operar el receptor.
6	INPUT SETUP Muestra el menú de configuración de entrada.
7	AUTO CAL Presione para realizar la calibración automática.
8	Botones de control del sintonizador	Se usan para controlar las funciones del sintonizador.
9	INPUT +/- Presione + o - para seleccionar el origen de la entrada.
10	INPUT MODE Presione para seleccionar el modo de entrada.
11	ZONE2 I/○, ZONE3 I/○	Enciende el receptor en la zona 2 o en la zona 3 o lo pone en modo de espera.
12	HDMI OUTPUT Cambia la salida de dos monitores conectados a las tomas HDMI OUT A y HDMI OUT B.
13	Botones de entrada Permiten seleccionar el dispositivo que desea usar.Cuando presiona cualquiera de los botones de entrada, el receptor se enciende.
14	SOUND OPTIMIZER Presione para usar Sound Optimizer y disfrutar de un sonido claro y dinámico en niveles de volumen bajos.

Partes Funciones

15	CUSTOM PRESET (1, 2, 3, 4)	Guarda y permite reutilizar diversos ajustes del receptor.
16	SP SETUP Muestra el menú de configuración de altavoces.
17	TEST (PICTURE, TONE) Presione para reproducir la imagen de prueba o el tono de prueba.
18	SOUND FIELD (2CH/A.DIRECT, A.F.D., MOVIE, MULTI ST.)	Permite seleccionar el campo de sonido deseado.
19	+ (*)/- , ^0	Ajusta el nivel del volumen.

* El botón △ + tiene un punto en relieve. Úselo como referencia para operar el receptor.

Preparación 1: Preparación del receptor y del control remoto

1 Inserte las baterías en el control remoto.

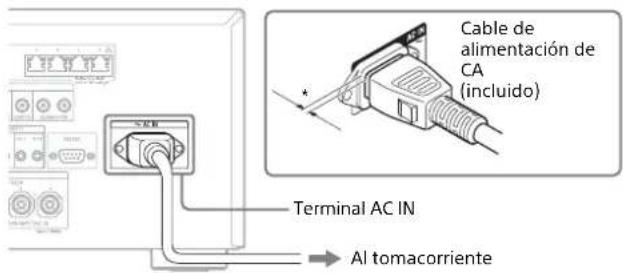

2 Conecte firmemente el cable de alimentación de CA incluido al terminal AC IN del receptor y luego conéctelo a un tomacorriente.

Cable de alimentación de CA (incluido) Terminal AC IN Al tomacorriente

* Queda un espacio entre el conector y el panel posterior incluso si el cable de alimentación está insertado correctamente. Es normal que sea así. No se trata de un defecto.

3 Presione I/⊕ para encender el receptor de AV.

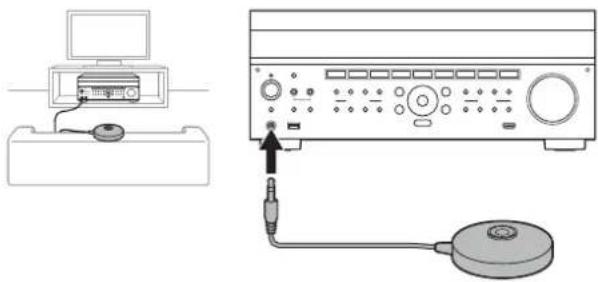

4 Ubique el micrófono optimizador suministrado al nivel del oído cerca de donde se sienta normalmente.

El micrófono optimizador se usa para ajustar los altavoces (calibración automática) en el paso 2 (Easy Setup). Lleve a cabo este paso después de quitar la cubierta frontal.

Inserte completamente el conector del micrófono optimizador en la toma AUTO CAL MIC.

5 Encienda el televisor y seleccione la entrada del televisor donde está conectado el receptor.

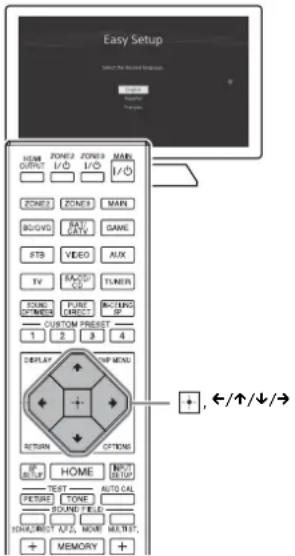

Preparación 2: Procedimiento de Easy Setup

La pantalla Easy Setup aparece en el televisor la primera vez que enciende el receptor o después de haber inicializado el receptor.

Easy Setup Select the Audio Response HOME OUTPUT ZONE2 ZONE3 MAIN I/O I/O I/O ZONE2 ZONE3 MAIN BLOGO RAY CATY GAME STB VIDEO AUX TV MACOO TUNER SOUND PURE DIRECT BUILDING SP CUSTOM RESET 1 2 3 4 DISPLAY COLD MENU RETURN OPTIONS OF COPY HOME (NOT SETUP) TEST AUTO CALL RETIRE TONE ROUND FIELD SHORT, DIRECT A/S, MORE MEET. + MEMORY + +, ←/↑/↓/→

1 Presione ←/↑/↓/→ para seleccionar el idioma de los mensajes en la pantalla y presione
2 Configure el receptor según las instrucciones que aparece en la pantalla Easy Setup.

Nota

Si la pantalla Easy Setup no aparece o si desea abrir la pantalla Easy Setup manualmente, puede seleccionar [Setup] - [Easy Setup] en el menú de inicio.

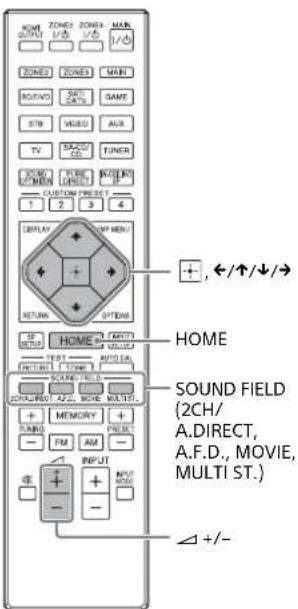

Disfrutar contenido de video/sonido desde el dispositivo conectado

HOME SOUND FIELD (2CH/ A.DIRECT, A.F.D., MOVIE, MULTI ST.) Δ+/-

1 Encienda el televisor y seleccione la entrada del televisor donde está conectado el receptor.

2 Presione HOME. Aparece el menú de inicio en la pantalla del televisor.

Watch

3 Presione ←/↑/↓/→ varias veces para seleccionar [Watch] o [Listen] y presione La pantalla del televisor muestra la lista de elementos del menú.

4 Seleccione el dispositivo que desea usar.

5 Encienda el dispositivo e inicie la reproducción.

6 Presione △ +/- para ajustar el volumen. También puede usar MASTER VOLUME en el receptor.

7 Presione 2CH/A.DIRECT, A.F.D., MOVIE o MULTI ST. para disfrutar de sonido envolvente. También puede usar 2CH/A.DIRECT, A.F.D., MOVIE o MULTI ST. en el receptor.

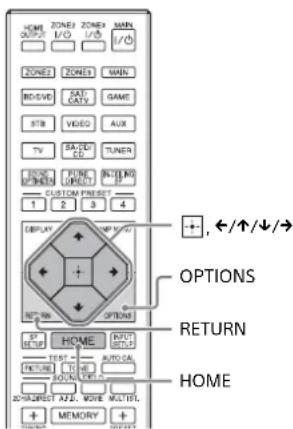

Uso del menú en la pantalla del televisor

Puede ver el menú del receptor en la pantalla del televisor.

HOME OUTPUT ZONE1 ZONE2 I/O I/O ZONE1 ZONE3 MAIN BODY 5 FAT GATE GAME STB VIDEO AUX TV BASED TUNER ONION FURE ORDERING CUSTOM PRESS 1 2 3 4 DISPLAY COMP MOUNT RETURN OPTION HOME INPUT TEST AUTO RETURN AUTO SOUND ON START KEY HOME MULTIFL MEMORY + +/-/↑/↓/→ +/-/↑/↓/→ RETURN HOME

1 Encienda el televisor y seleccione la entrada del televisor donde está conectado el receptor.

2 Presione HOME.

Aparece el menú de inicio en la pantalla del televisor.

3 Presione ←/↑/↓/→ varias veces para seleccionar el menú que desea usar y presione para ingresar al menú.

Elementos del menú de inicio

Watch:

Seleccione esta opción para ver videos desde el dispositivo conectado.

Listen:

Seleccione esta opción para escuchar sonido desde el dispositivo conectado.

Custom Preset:

Seleccione esta opción para guardar diversos ajustes para el receptor y volver a utilizarlos más adelante.

Sound Effects:

Seleccione esta opción para disfrutar de efectos de sonido.

Setup:

Seleccione esta opción para ajustar las diferentes configuraciones del receptor.

Sugerencias

• Cuando [OPTIONS] aparece en la parte inferior derecha de la pantalla del televisor, puede ver la lista de funciones si presiona OPTIONS y selecciona la función relacionada.
• Para volver a la pantalla anterior, presione RETURN.
• Para salir del menú, presione HOME para ver el menú principal, después presione HOME nuevamente.

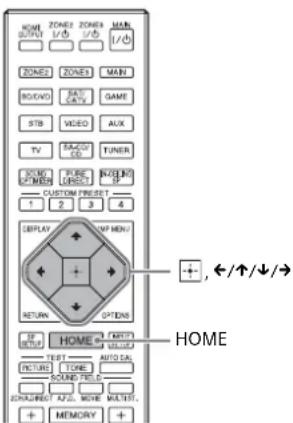

Cómo cambiar los ajustes

HOME ZONE ZONE MAIN SUPPORT 1/2 1/2 1/2 ZONE ZONE MAIN BOOD SATE CARRY GAME STB VIDEO AUX TV MACD TUNER SOUND PULSE SWITCH CUSTOM RESET 1 2 3 4 DISPLAY + /↑/↓/→ RETURN OPTENS IF GROUP HOME (AUTO) TEST AUTO DATA INPUT CORE SOUND FIELD SOUND RED OUT WORK MEMORY + - HOME

1 Encienda el televisor y seleccione la entrada del televisor donde está conectado el receptor.

2 Presione HOME. Aparece el menú de inicio en la pantalla del televisor.

3 Presione ←/↑/↓/→ varias veces para seleccionar [Setup], y luego presione

4 Seleccione el dispositivo que desea configurar.

Ejemplo:

Para seleccionar un campo de sonido

Puede seleccionar de una variedad de modos de campos de sonido según las conexiones de altavoces o las fuentes de entrada. Seleccione [Setup] - [Audio Setup] - [Sound Field].

• 2CH Stereo
  • 2ch Analog Direct
  A.F.D
• HD-D.C.S.
  • Pro Logic II
  • Pro Logic IIx
• Neo:6
• Multi Stereo

Para obtener detalles sobre cada modo, visite la Guía de Ayuda. http://rd1.sony.net/help/ha/strza321/h_uc2/

Solución de problemas

La siguiente página de solución de problemas cubre las preguntas frecuentes.

Visite la Guía de Ayuda para ver ejemplos detallados.

http://rd1.sony.net/help/ha/strza321/h_uc2/

Puede buscar por palabra clave usando la guía de solución de problemas en línea.

Si de todos modos no encuentra una solución, consulte a su distribuidor Sony más cercano.

General

La parte superior del receptor se calienta.

→ Este fenómeno es específico de este amplificador. No se trata de una falla de funcionamiento. Si "Control for HDMI" o "Network Standby" están definidos en "On" o "Pass Through" está definido en "On" o "Auto", la alimentación de la zona 2 está encendida, la parte superior del receptor puede calentarse incluso si el receptor está en modo de espera. Esta condición sucede porque la corriente está fluyendo hacia los circuitos internos del receptor y se trata de un comportamiento normal.

Video

La pantalla del televisor o monitor no muestra ninguna imagen o muestra una imagen poco clara, independientemente del tipo de imagen.

→ Seleccione la entrada correspondiente en el receptor (páginas 5, 6).
→ Ajuste su televisor al modo de entrada adecuado.
→ Asegúrese de que los cables estén conectados de forma correcta y firme al equipo.
→ Según el equipo de reproducción, es posible que deba configurarlo. Consulte las instrucciones de funcionamiento incluidas con el equipo.

Un tipo específico de imagen no se muestra o está dañada.

Salida HDMI

→ La salida de las señales de video HDMI del receptor puede estar ajustada en "OFF". En este caso, seleccione "HDMI OUT A" o "HDMI OUT B" usando el botón HDMI OUT del receptor (página 5) o el botón HDMI OUTPUT del control remoto (página 6).
→ La pantalla GUI no se transmite desde la toma HDMI OUT B. Imagen 4K
→ Según el televisor o el equipo de video, es posible que las imágenes 4K no se reproduzcan. Compruebe la capacidad y la configuración de video de su televisor o dispositivo de video. Asegúrese también de conectar el receptor a una toma de entrada HDMI del televisor o equipo de video que sea compatible con 4K. Tiene que conectar un cable HDMI a una toma HDMI que sea compatible con HDCP 2.2 cuando use un dispositivo de reproducción para un contenido de video de resolución 4K, etc.

Audio

No hay sonido, sin importar el equipo seleccionado, o solo se escucha un sonido muy bajo.

→ Compruebe que los altavoces y el equipo estén bien conectados.
→ Compruebe que el receptor y todos los equipos estén encendidos.
→ Compruebe que el control MASTER VOLUME no esté ajustado en -∞dB. Pruebe ajustándolo en -40 dB.
→ Compruebe que SPEAKERS no esté ajustado en OFF (página 5).
→ Pruebe presionando el botón de entrada del control remoto o seleccionado el equipo que desee.

Entrada HDMI

→ Cuando se usa "2ch Analog Direct", no hay emisión de sonido. Use otro campo de sonido (página 12).
→ Según el equipo de reproducción, es posible que deba configurarlo. Consulte las instrucciones de funcionamiento incluidas con el equipo.

continuación

Entrada coaxial/óptica

→ Cuando se usa "2ch Analog Direct", no hay emisión de sonido. Use otro campo de sonido (página 12).

Mensajes de error

Puede comprobar el estado del receptor según el mensaje. Consulte la siguiente información para resolver el problema. Si el problema persiste, comuníquese con su distribuidor Sony más cercano.

PROTECTOR

→ El receptor está cubierto y los agujeros de ventilación están bloqueados. El receptor se apagará automáticamente luego de unos segundos. Retire el objeto que cubre el panel superior del receptor y encienda el receptor nuevamente.

UPDATE FAILED

→ Inserte la unidad flash USB en la que se guarda el archivo de paquete para actualizar el receptor, y luego apague el receptor y vuelva a encenderlo.

Lista de mensajes después de las medidas de calibración automática

Pantalla Explicación
Code 31 Los altavoces delanteros no están seleccionados correctamente. Seleccione los altavoces delanteros utilizando SPEAKERS y realice el procedimiento de calibración automática nuevamente (página 5).
Code 32, Code 33	No se detectaron los altavoces o no se conectaros adecuadamente.Ninguno de los altavoces delanteros está conectado o hay solo un altavoz delantero conectado.El altavoz envolvente izquierdo o derecho no está conectado.Un altavoz trasero envolvente está conectado solo a la terminal SPEAKERS SURROUND BACK (FRONT HIGH/ FRONT B/BI-AMP/ZONE 2) R. Si conecta solo un altavoz trasero envolvente, conéctelo a la terminal SPEAKERS SURROUND BACK (FRONT HIGH/FRONT B/BI-AMP/ZONE 2) L.El altavoz delantero superior izquierdo o derecho no está conectado.El micrófono optimizador no está conectado. Asegúrese de que el micrófono optimizador esté conectado adecuadamente y realice la operación de calibración automática nuevamente.Si el micrófono optimizador está conectado adecuadamente, pero el código de error sigue apareciendo, el cable del micrófono optimizador puede estar dañado.
Warning 40 El proceso de medición se completó y se detectó un nivel de ruido alto. Puede obtener mejores resultados si intenta el proceso nuevamente en un ambiente silencioso.
Warning 41, Warning 42	La entrada del micrófono es demasiado grande.Es probable que la distancia entre el altavoz y el micrófono sea demasiado pequeña. Sepárelos y realice la medición nuevamente.
Warning 43 No se pueden detectar la distancia ni la posición del altavoz potenciador de graves. Es probable que esto se deba a un alto nivel de ruido. Pruebe realizar las mediciones en un ambiente silencioso.
NO WARNING No hay información de advertencia.

Especificaciones

ESPECIFICACIONES DE POTENCIA DE AUDIO

SALIDA DE POTENCIA Y DISTORSIÓN ARMÓNICA TOTAL:

STR-ZA3000ES

Con cargas de 6 ohms, ambos canales accionados, de 20 a 20.000 Hz; potencia RMS mínima de 100 W de potencia nominal por canal, con no más de 0,09% de distorsión armónica total, de 250 mW a la salida nominal.

STR-ZA2000ES

Con cargas de 6 ohms, ambos canales accionados, de 20 a 20.000 Hz; potencia RMS mínima de 95 W de potencia nominal por canal, con no más de 0,09% de distorsión armónica total, de 250 mW a la salida nominal.

STR-ZA1000ES

Con cargas de 6 ohms, ambos canales accionados, de 20 a 20.000 Hz; potencia RMS mínima de 90 W de potencia nominal por canal, con no más de 0,09% de distorsión armónica total, de 250 mW a la salida nominal.

Sección del amplificador

STR-ZA3000ES

POTENCIA DE SALIDA ^1) 2)

Salida de potencia nominal en modo estéreo (6 ohms, 20 Hz – 20 kHz, distorsión armónica total 0,09%): 100 W + 100 W

Salida de potencia de referencia en modo estéreo (8 ohms, 20 Hz - 20 kHz, distorsión armónica total 0,09%): 80 W + 80 W

Salida de potencia de referencia (6 ohms, 1 kHz, distorsión armónica total 0,9%) FRONT: 120 W + 120 W CENTER: 120 W SURROUND: 120 W + 120 W SURROUND BACK: 120 W + 120 W

Salida de potencia de referencia (8 ohms, 1 kHz, distorsión armónica total 0,9%) FRONT: 110 W + 110 W CENTER: 110 W SURROUND: 110 W + 110 W SURROUND BACK: 110 W + 110 W

Salida de potencia de referencia en modo envolvente 3) (6 ohms, 1 kHz, distorsión armónica total 0,9%) 150 W por canal

STR-ZA2000ES

POTENCIA DE SALIDA ^1) 2)

Salida de potencia nominal en modo estéreo (6 ohms, 20 Hz – 20 kHz, distorsión armónica total 0,09%): 95 W + 95 W

Salida de potencia de referencia en modo estéreo (8 ohms, 20 Hz – 20 kHz, distorsión armónica total 0,09%): 75 W + 75 W

Salida de potencia de referencia (6 ohms, 1 kHz, distorsión armónica total 0,9%) FRONT: 120 W + 120 W CENTER: 120 W SURROUND: 120 W + 120 W SURROUND BACK: 120 W + 120 W

Salida de potencia de referencia (8 ohms, 1 kHz, distorsión armónica total 0,9%) FRONT: 100 W + 100 W CENTER: 100 W SURROUND: 100 W + 100 W SURROUND BACK: 100 W + 100 W

Salida de potencia de referencia en modo envolvente 31 (6 ohms, 1 kHz, distorsión armónica total 0,9%) 150 W por canal

STR-ZA1000ES

POTENCIA DE SALIDA ^1) 2)

Salida de potencia nominal en modo estéreo (6 ohms, 20 Hz – 20 kHz, distorsión armónica total 0,09%): 90 W + 90 W

Salida de potencia de referencia en modo estéreo (8 ohms, 20 Hz – 20 kHz, distorsión armónica total 0,09%): 70 W + 70 W

Salida de potencia de referencia (6 ohms, 1 kHz, distorsión armónica total 0,9%)

continuación

FRONT: 120 W + 120 W

CENTER: 120 W

Salida de potencia de referencia

(8 ohms, 1 kHz, distorsión armónica total 0,9%)

FRONT: 90 W + 90 W

CENTER: 90 W

SURROUND: 90 W + 90 W

Salida de potencia de referencia en modo envolvente ^2

(6 ohms, 1 kHz, distorsión armónica total 0,9%)

150 W por canal

1) Medido en las siguientes condiciones:

Requisitos de alimentación: ca 120 V, 60 Hz

2) Dependiendo de los ajustes del campo de sonido y de la fuente, es posible que no se emita sonido.

3) Salida de potencia de referencia para altavoces frontales, central, de sonido envolvente y envolventes traseros.

Respuesta de frecuencias ^4)

SA-CD/CD, TV, AUX, VIDEO 10 Hz - 100 kHz±3 dB

Entradas (analógicas)

SA-CD/CD, TV, AUX, VIDEO Sensibilidad: 150 mV

Impedancia: 50 kohms

S/N4): 105 dB (A, 20 kHz LPF, 500 mV)

4) Cuando se usa "2ch Analog Direct".

Entradas (digitales)

IN (BD/DVD) (coaxial) Impedancia: 75 ohmsS/N: 96 dB (A, 20 kHz LPF)

IN 1 (AUX), IN 2 (TV) (Óptica) S/N: 96 dB(A, 20 kHz LPF)

Salidas:

ZONE2, ZONE 3 (AUDIO OUT) Voltaje: 2 VImpedancia: 1 kohm

STR-ZA3000ES

FRONT L/R, CENTER, SURROUND L/R, Voltaje: 2 V SURROUND BACK L/R, SUBWOOFER Impedancia: 1 kohm

STR-ZA2000ES/STR-ZA1000ES

SUBWOOFER Voltaje: 2 V Impedancia: 1 kohm

Sección del sintonizador de FM

Gama de sintonización

Sección del sintonizador de AM
Escala de sintonización Gama de sintonización

Intervalo en 10 kHz 530 kHz – 1.710 kHz
Intervalo en 9 kHz	531 kHz – 1.710 kHz

Antena

Antena de bucle

Sección de video

Entradas/Salidas

Video: 1 Vp-p, 75 ohms

COMPONENT VIDEO:

Y: 1 Vp-p, 75 ohms

Todas las tomas HDMI IN/OUT admiten resolución 4K.

Las siguientes tomas HDMI admiten el Sistema de protección de contenido digital de alto ancho de banda, revisión 2.2 (HDCP 2.2).

STR-ZA3000ES

HDMI IN 2/IN 3, HDMI OUT A/OUT B

STR-ZA2000ES/STR-ZA1000ES

HDMI IN 2, HDMI OUT A

Formato 2D		3D
		Empaqueta do de fotograma	Lado a lado (medio)	Encima/ debajo (arriba y abajo)
4096 × 2160p @ 59,94/60 Hz ^1	○	-	-	-
4096 × 2160p @ 50 Hz ^1	○	-	-	-
4096 × 2160p @ 23,98/24 Hz ^2	○	-	-	-
3840 × 2160p @ 59,94/60 Hz ^1	○	-	-	-
3840 × 2160p @ 50 Hz ^1	○	-	-	-
3840 × 2160p @ 29,97/30 Hz ^2	○	-	-	-
3840 × 2160p @ 25 Hz ^2	○	-	-	-
3840 × 2160p @ 23,98/24 Hz ^2	○	-	-	-
1920 × 1080p @ 59,94/60 Hz	○	-	○
1920 × 1080p @ 50 Hz	-		○	○
1920 × 1080p @ 29,97/30 Hz	○		○	○
1920 × 1080p @ 25 Hz	○		○	○
1920 × 1080p @ 23,98/24 Hz	○		○	○
1920 × 1080i @ 59,94/60 Hz	○		○	○
1920 × 1080i @ 50 Hz	○		○	○
1280 × 720p @ 59,94/60 Hz	○		○	○
1280 × 720p @ 50 Hz	○		○	○
1280 × 720p @ 29,97/30 Hz	○		○	○
1280 × 720p @ 23,98/24 Hz	○		○	○
720 × 480p @ 59,94/60 Hz	○	-	-	-
720 × 576p @ 50 Hz	○		-	-
640 × 480p @ 59,94/60 Hz	○	-	-	-

^1 YCbCr 4:2:0/compatible solo con 8 bits

*2 Compatible solo con 8 bits

General

Requisitos de alimentación

ca 120 V, 60 Hz

Consumo de potencia

290 W

Consumo de potencia (durante el modo en espera)

0,3 W (Cuando "Control for HDMI", "Pass Through", "Network

Standby" y "External Control" están definidos en "Off" y la

alimentación de la zona 2/zona 3 está desactivada.)

Dimensiones

430 mm × 174 mm × 410 mm (17 pulgadas × 6 ^7 / _8 pulgadas ×

16 1/4 pulgadas) (anchura/altura/profundidad), incluyendo partes y

controles sobresalientes

Peso (incluida la cubierta frontal) (aprox.)

STR-ZA3000ES

13,4 kg (29 lb 9 oz)

STR-ZA2000ES

Accesorios suministrados

Guía de inicio (este manual)

Guía de configuración rápida (1)

Guía de referencia (1)

Micrófono optimizador (ECM-AC2) (1)

Antena FM de cable (1)

Antena AM de bucle (1)

Cable de alimentación de CA (1)

Control remoto (RM-AAU210) (1)

Pilas R03 (tamaño AAA) (2)

Cubierta frontal (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
