MODE D'EMPLOI TP507RX4 SIEMENS

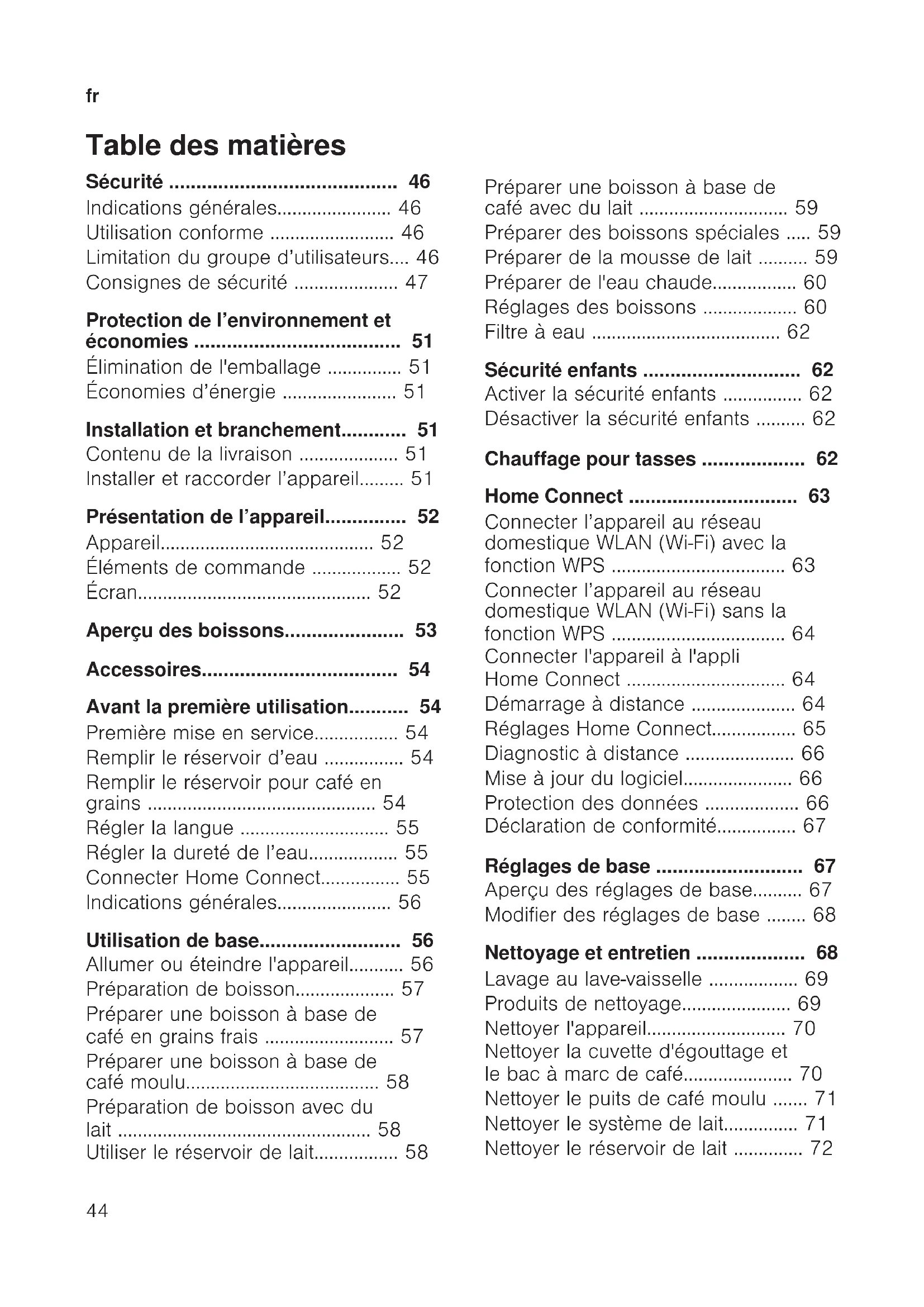

• Table des matières Sécurité p. 46
• Indications générales p. 46
• Utilisation conforme p. 46
• Limitation du groupe d’utilisateurs p. 46
• Consignes de sécurité p. 47
• Protection de l’environnement et économies p. 51
• Élimination de l'emballage p. 51
• Économies d’énergie p. 51
• Installation et branchement p. 51
• Contenu de la livraison p. 51
• Installer et raccorder l’appareil p. 51
• Présentation de l’appareil p. 52
• Appareil p. 52
• Éléments de commande p. 52
• Écran p. 52
• Aperçu des boissons p. 53
• Accessoires p. 54
• Avant la première utilisation p. 54
• Première mise en service p. 54
• Remplir le réservoir d’eau p. 54
• Remplir le réservoir pour café en grains p. 54
• Régler la langue p. 55
• Régler la dureté de l’eau p. 55
• Connecter Home Connect p. 55
• Indications générales p. 56
• Utilisation de base p. 56
• Allumer ou éteindre l'appareil p. 56
• Préparation de boisson p. 57
• Préparer une boisson à base de café en grains frais p. 57
• Préparer une boisson à base de café moulu p. 58
• Préparation de boisson avec du lait p. 58
• Utiliser le réservoir de lait p. 58
• Préparer une boisson à base de café avec du lait p. 59
• Préparer des boissons spéciales p. 59
• Préparer de la mousse de lait p. 59
• Préparer de l'eau chaude p. 60
• Réglages des boissons p. 60
• Filtre à eau p. 62
• Sécurité enfants p. 62
• Activer la sécurité enfants p. 62
• Désactiver la sécurité enfants p. 62
• Chauffage pour tasses p. 62
• HomeConnect p. 63
• Connecter l’appareil au réseau domestique WLAN (Wi-Fi) avec la fonction WPS p. 63
• Connecter l’appareil au réseau domestique WLAN (Wi-Fi) sans la fonction WPS p. 64
• Connecter l'appareil à l'appli HomeConnect p. 64
• Démarrage à distance p. 64
• Réglages HomeConnect p. 65
• Diagnostic à distance p. 66
• Mise à jour du logiciel p. 66
• Protection des données p. 66
• Déclaration de conformité p. 67
• Réglages de base p. 67
• Aperçu des réglages de base p. 67
• Modifier des réglages de base p. 68
• Nettoyage et entretien p. 68
• Lavage au lave-vaisselle p. 69
• Produits de nettoyage p. 69
• Nettoyer l'appareil p. 70
• Nettoyer la cuvette d'égouttage et le bac à marc de café p. 70
• Nettoyer le puits de café moulu p. 71
• Nettoyer le système de lait p. 71
• Nettoyer le réservoir de lait fr p. 72

• Nettoyer l’unité de percolation p. 72
• Programmes d'entretien p. 73
• Dépannage p. 77
• Remarques sur le bandeau d’affi- chage p. 77
• Dysfonctionnements p. 79
• Problème de résultat p. 81
• Transport, stockage et élimina- tion p. 84
• Activer la protection contre le gel p. 84
• Éliminer un appareil usagé p. 84
• Service après-vente p. 84
• Numéro de produit (E-Nr) et nu- méro de fabrication (FD) p. 85
• Conditions de garantie p. 85
• Données techniques fr Sécurité p. 85

Sécurité Respectez les informations relatives à la sécurité afin d’utiliser votre appareil en toute sécurité. Indications générales Vous trouverez ici des informations générales sur la présente no- tice. ¡ Lisez attentivement cette notice. C’est en effet la seule manière d’utiliser l’appareil de manière sûre et efficace. ¡ Cette notice d’utilisation s’adresse à l'utilisateur de l’appareil. ¡ Respectez les consignes de sécurité et les avertissements. ¡ Conservez la notice ainsi que les informations produit en vue d’une réutilisation ultérieure ou pour un futur nouveau proprié- taire. ¡ Contrôlez l’appareil après l’avoir déballé. Ne raccordez pas l’ap- pareil si ce dernier a été endommagé durant le transport. Utilisation conforme Pour utiliser l’appareil correctement et en toute sécurité, respectez les consignes d’utilisation conforme. Utilisez l’appareil uniquement: ¡ en conformité avec la présente notice d’utilisation. ¡ pour préparer des boissons chaudes. ¡ pour un usage privé et dans les pièces fermées d’un domicile. ¡ jusqu’à une altitude maximale de 2000m. Débranchez l’appareil du secteur lorsque: ¡ nettoyez l’appareil. Limitation du groupe d’utilisateurs Évitez les risques pour les enfants et les personnes à risque. Les enfants de 8 ans et plus, les personnes souffrant d’un handi- cap physique, sensoriel ou mental ou ne détenant pas l’expé- rience et/ou les connaissances nécessaires pourront utiliser cetfr Présentation de l’appareil

Après chaque branchement, at- tendre env.5secondes.

1. Retirer les films de protection.2. Poser l’appareil sur une surface

plane solide et résistante à l’eau.

3. Brancher la fiche secteur de l’appa-

reil sur une prise de courant à contact de protection installée dans les règles. Présentation de l’appareil Découvrez les composants de votre appareil. Appareil Vous trouverez ici un aperçu des com- posants de votre appareil. Remarque:Des variations de détails et de couleurs sont possibles selon le type d’appareil.

Couvercle du réservoir d’eau

Chauffage pour tasses

Couvercle préservateur d’arôme

Réservoir pour café en grains

Réservoir de lait Éléments de commande Vous trouverez ici un aperçu des sym- boles de votre appareil. Appuyez sur les symboles pour effectuer une sélec- tion, démarrer une préparation ou pro- céder à un réglage. Symbole Explication Éteindre/allumer l'appareil Ouvrir le menu/quitter le menu Remarque:Les touches du menu sont visibles uniquement lorsque le menu est ouvert. Se déplacer vers le haut dans le me-

Se déplacer vers le bas dans le me-

Confirmer/mémoriser dans le menu Se déplacer en arrière dans le menu WLAN Préparer deux tasses Sélectionner l'intensité du café Adapter la quantité Démarrer/arrêter Écran L'écran affiche les boissons sélection- nées, les réglages effectués et les pa- ramètres possibles, de même que des messages concernant l'état de fonc- tionnement. L'écran affiche des informations sup- plémentaires et des étapes de manipu- lation. Les informations sont masquées au bout d'une courte durée ou par pression sur une touche. Les étapes de manipulation sont masquées lors- qu'elles ont été effectuées.fr Accessoires

Remarque:Si l'appareil est connecté à Home Connect, vous pouvez sélection- ner et adapter dans l'appli Home Connect des boissons supplémentaires dans "coffeeWorld". L'écran affiche la dernière boisson sé- lectionnée dans "coffeeWorld". Vous pouvez adapter la boisson sur l'appa- reil et la préparer. Accessoires Utilisez les accessoires d'origine. Ils ont été spécialement élaborés pour votre ap- pareil. Vous trouverez ici un aperçu des accessoires disponibles pour votre appa- reil. Accessoires Commerce Service après-vente Pastilles de nettoyage TZ80001N 00311807 Pastilles de détartrage TZ80002N 00576693 Filtre à eau TZ70003 00575491 Pack de 3 filtres à eau TZ70033 - Chiffon microfibres - 00460770 Kit d'entretien TZ80004 00576330 Avant la première utilisation Effectuez les réglages de base. Net- toyez l’appareil et ses différents com- posants. Première mise en service Après le raccordement électrique, vous devez effectuer les réglages pour la première mise en service de l'appareil. L'affichage automatique pour la sélec- tion de la langue, la sélection de la du- reté de l'eau et la connexion à Home Connect apparaît uniquement lors de la première mise en marche. Remplir le réservoir d’eau Remplissez quotidiennement le réser- voir d'eau fraîche froide, non gazeuse.

1. Ouvrir le couvercle.

2. Retirer le réservoir d'eau par la poi-

3. Rincer le réservoir d'eau.

4. Si un filtre à eau est présent, mettre

le filtre à eau en place.

• "Mettre en place le filtre à eau", Page62

5. Remplir le réservoir d’eau jusqu’au

6. Placer le réservoir d'eau droit dans

Remplir le réservoir pour café en grains ATTENTION! Les grains inadaptés peuvent boucher le moulin.

Utiliser exclusivement un mélange de café en grains torréfiés pour ex- presso ou percolateur.Avant la première utilisation fr

Ne pas utiliser de grains de café en- robés d'un glaçage.

Ne pas utiliser de grains de café ca- ramélisés.

Ne pas utiliser de grains de café trai- tés avec un additif contenant du sucre.

Ne pas utiliser de café en poudre.

1. Ouvrir le couvercle.

2. Verser les grains de café.

L'appareil se réglera sur le café en grains lors des prochaines prépara- tions.

3. Fermer le couvercle.

Conseil:Stockez le café en grains dans un endroit frais, à l’abri de l’air, pour conserver toute sa qualité. Vous pouvez laisser le café en grains dans le réservoir pour café en grains plusieurs jours sans que le café ne perde son arôme. Régler la langue

1. Allumer l'appareil avec .

a La langue préréglée s’affiche à l’écran.

2. Appuyer sur ou jusqu'à ce

que l'écran affiche la langue souhai- tée.

Conseil:Vous pouvez modifier la langue à tout moment.

• "Aperçu des réglages de base", Page67 Régler la dureté de l’eau Le réglage correct de la dureté de l’eau est important car il permet à la machine d’indiquer le moment où un détartrage est nécessaire. Vous pouvez déterminer la dureté de l'eau avec la bandelette de test jointe ou la deman- der à la compagnie locale de distribu- tion d'eau.

1. Plonger brièvement la bandelette de

test dans l'eau fraîche du robinet.

2. Laisser la bandelette de test s'égout-

ter. a La bandelette de test indique après 1minute la dureté de l'eau.

3. Si la maison est équipée d'un adou-

cisseur d'eau, sélectionner "Adoucis- seur".

4. Appuyer sur ou jusqu'à ce

que l'écran indique la dureté de l'eau souhaitée. Le tableau indique les équivalences entre les niveaux et les différents de- grés de dureté de l’eau: Niveau Dureté alle- mande en °dH Dureté totale en (mmol/l) 1 1-7 0.18 - 1.25 2 8-14 1.42 - 2.49 3 15-21 2.67 - 3.74

Réglage usine (peut varier selon le type d’appareil)

6. Vérifier si le réservoir pour grains de

a L'appareil effectue un rinçage. a L'appareil est prêt à fonctionner lorsque les symboles de sélection des boissons et les touches sont al- lumés sur le bandeau de com- mande. Conseil:Vous pouvez modifier à tout moment la dureté de l'eau.

• "Aperçu des réglages de base", Page67 Connecter Home Connect Vous pouvez à présent connecter votre appareil au réseau domestique WLAN.fr Sécurité enfants

Filtre à eau Avec un filtre à eau, vous réduisez les dépôts de tartre et les salissures dans l'eau. Mettre en place le filtre à eau ATTENTION! Endommagement possible de l'appareil par l'entartrage.

Changer le filtre à eau à temps.

Remplacer le filtre à eau au plus tard après 2mois. Remarque:Lorsque l’écran affiche "Remplacer le filtre", remplacez le filtre à eau. Si vous ne mettez pas en place un filtre neuf, sélectionnez "Aucun filtre" et sui- vez les instructions affichées à l’écran.

1. Plonger le filtre à eau dans un verre

d’eau jusqu’à ce que l’air s’échappe.

2. Appuyer sur .3. Sélectionner "Filtre à eau" avec

4. Sélectionner "Nouveau filtre" ou

"Remplacer le filtre" avec ou et appuyer sur .

5. Remarque:Si vous ne mettez pas

en place un filtre neuf, sélectionnez "Aucun filtre" dans les réglages du menu. Bien enfoncer le filtre à eau dans le réservoir à eau et appuyer sur .

6. Remplir le réservoir à eau jusqu’au

repère «max.» et appuyer sur .

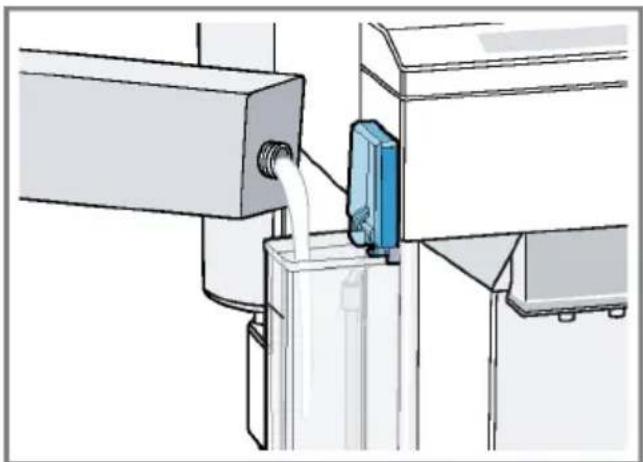

7. Retirer le réservoir de lait à gauche

8. Placer sous le système verseur un

récipient d’une capacité de 1l et ap- puyer sur . a Le filtre est rincé et l’écran affiche "Le rinçage est achevé.". a L’appareil est prêt à l’emploi. Conseils ¡ Changez le filtre à eau également pour des raisons d’hygiène. ¡ Avec un filtre à eau, le détartrage de l’appareil est moins souvent néces- saire. ¡ Rincez le filtre à eau avant utilisation en préparant une tasse d’eau chaude, lorsque votre appareil n’a pas été utilisé pendant longtemps, p.ex. pendant les vacances. ¡ Le filtre à eau est disponible dans le commerce ou auprès du Service après-vente.

• "Accessoires", Page54 ¡ Apprenez comment mettre en place le filtre à eau.

• "Mettre en place le filtre à eau", Page62 Sécurité enfants Afin d’éviter que les enfants se brûlent ou s’ébouillantent, il est possible de verrouiller l'appareil. Activer la sécurité enfants

Appuyer sur pendant au moins 3secondes. a L'écran affiche "Sécurité enfants acti- vée. Pour désactiver, appuyez sur "ml" pendant 3 sec.". Désactiver la sécurité enfants

Appuyer sur pendant au moins 3secondes. a L'écran affiche "Sécurité enfants désactivée.". Chauffage pour tasses Vous pouvez chauffer vos tasses avec le chauffage pour tasses.fr HomeConnect

Condition préalable:Votre routeur dis- pose d’une touche WPS. Vous trouve- rez les informations à ce sujet dans le manuel de votre routeur.

2. Sélectionner "Home Connect" avec

3. Sélectionner "Activer le WLAN" avec

4. Sélectionner "Connecter" avec

5. Sélectionner "autoConnect" avec

ou et appuyer sur . a Le processus de connexion de l’ap- pareil commence.

6. Appuyer sur la touche WPS du rou-

teur dans les 2minutes qui suivent. a Lorsque l’écran affiche "Connexion au réseau réussie.", le processus de connexion est terminé. Connecter l’appareil au ré- seau domestique WLAN (Wi- Fi) sans la fonction WPS L’appareil établit son propre réseau «Home Connect» temporaire, au tra- vers duquel il peut se connecter au ter- minal mobile. Les informations du ré- seau domestique sont transmises à l’appareil par la connexion.

2. Sélectionner "Home Connect" avec

3. Sélectionner "Activer le WLAN" avec

4. Sélectionner "Connecter" avec

5. Sélectionner "Connex. manuelle"

avec ou et appuyer sur . a Le réseau WLAN SSID et le mot de passe WLAN de la machine à ex- presso automatique apparaissent à l’écran.

6. Connecter le terminal mobile au ré-

"Home Connect". a Lorsque l’écran affiche "Connexion au réseau réussie.", le processus de connexion est terminé. Connecter l'appareil à l'appli HomeConnect Connectez votre appareil durant la configuration de Home Connect à l'ap- pli Home Connect ou à un compte Home Connect supplémentaire. Conditions préalables ¡ L'appareil est connecté au réseau domestique. ¡ L'appli Home Connect est configurée sur le terminal mobile.

1. Si vous ne vous trouvez pas dans

les réglages Home Connect, sélec- tionnez "Home Connect" dans les ré- glages de base et appuyez sur .

2. Sélectionner "Connecter l’appli" avec

3. Suivre les instructions de l'appli

Home Connect. a Lorsque l'écran indique "Connexion à l’appli réussie.", le processus de connexion est terminé. Démarrage à distance Vous pouvez démarrer l’utilisation via votre terminal mobile.fr HomeConnect

Réglage de base Choix Description Connecter à l’appli - Connecter l'appareil à "Home Connect" ou à des comptes "Home Connect" supplémentaires. Démarrage à distance Activer démarrage à dis- tance Désactiver démarrage à distance Activer et désactiver le démarrage à distance sur l'appareil. Remarque:Seule la désactivation est possible avec l'appli "Home Connect". Mise à jour du logiciel - Sélectionner et exécuter une mise à jour du logiciel disponible. Diagnostic à distance Le Service après-vente peut accéder à votre appareil via le diagnostic à dis- tance, si vous contactez le service clientèle en en faisant la demande spé- cifique, si votre appareil est connecté au HomeConnect serveur et si le diag- nostic à distance est disponible dans le pays où vous utilisez l'appareil. Conseil:Pour plus d'informations et pour connaître la disponibilité du ser- vice de diagnostic à distance dans votre pays, veuillez consulter la section Service/Support du site Web local: www.home-connect.com Mise à jour du logiciel Avec cette fonction, vous pouvez mettre à jour le logiciel de votre appa- reil, p.ex. pour des optimisations, la suppression de défauts ou pour effec- tuer des mises à jour de sécurité. L'appli vous informe des mises à jour du logiciel disponibles. Effectuer une mise à jour du logiciel Conditions préalables ¡ L'appareil est connecté au réseau domestique et au terminal mobile. ¡ L'appli et l'écran indiquent qu'une mise à jour du logiciel est dispo- nible.

1. Démarrer la mise à jour du logiciel

maintenant ou plus tard.

2. Attendre que l'écran indique "Mise à

jour du logiciel nécessaire.". Protection des données Respectez les indications concernant la protection des données. Lors de la première connexion de votre appareil à un réseau domestique relié à Internet, votre appareil transmet les catégories de données suivantes au serveur HomeConnect (premier enregistrement): ¡ Code d’appareil univoque (constitué de clés d’appareil ainsi que de l’adresse MAC du module de com- munication Wi-Fi intégré). ¡ Certificat de sécurité du module de communication Wi-Fi (pour la protec- tion technique des informations de la connexion). ¡ Version actuelle du logiciel et du ma- tériel de votre appareil électroména- ger. ¡ État d’une précédente restauration éventuelle des réglages d’usine. Ce premier enregistrement prépare l’utilisation des fonctionnalités HomeConnect et ne s’avère néces- saire qu’au moment où vous voulez uti- liser les fonctionnalités HomeConnect pour la première fois. Remarque:Veuillez noter que les fonc- tionnalités HomeConnect ne sont utili- sables qu’en liaison avec l’appliRéglages de base fr

HomeConnect. Vous pouvez consulter les informations sur la protection des données dans l’appli HomeConnect. Déclaration de conformité Par la présente, BSH Hausgeräte GmbH déclare que l’appareil doté de la fonctionnalité Home Connect est en ac- cord avec les exigences fondamentales et les autres dispositions adaptées de la directive 2014/53/EU. Vous trouverez une déclaration de conformité RED détaillée sur Internet à l’adresse www.siemens-home.bsh- group.com , à la page Produit de votre appareil dans les documents supplé- mentaires. Bande de 2,4GHz: 100mW max. Bande de 5GHz: 100mW max. BE BG CZ DK DE EE IE EL ES FR HR IT CY LV LT LU HU MT NL AT PL PT RO SI SK FI SE UK NO CH TR WLAN de 5GHz (Wi-Fi): uniquement prévu pour un usage à l’intérieur. Réglages de base Vous pouvez régler votre appareil en fonction de vos besoins et sélectionner des fonctions additionnelles. Aperçu des réglages de base Réglage Sélection Description Nettoyage Système de lait Détartrer Nettoyer calc’nClean Démarrer les programmes d'en- tretien.

Chauf. tasses ON Activer ou désactiver le chauffage pour tasses.

• "Chauffage pour tasses", Page62 Filtre à eau Nouveau filtre Aucun filtre Régler l'utilisation du filtre à eau.

Selon l'équipement de l'appareil

Réglage usine (peut varier selon le type d’appareil)fr Nettoyage et entretien

Réglage Sélection Description Température café normale haute max. Régler la température pour les boissons à base de café. Remarque:Le réglage sélection- né vaut pour toutes les prépara- tions. Langues Voir la sélection sur l'appareil. Sélectionner la langue du menu. Les modifications sont immédia- tement visibles à l'écran. Arrêt automatique Voir la sélection sur l'appareil. Régler la durée au bout de la- quelle l’appareil s’éteint automati- quement une fois la dernière pré- paration de boisson terminée. Dureté de l’eau 1 (douce) 2 (moyenne) 3 (dure) 4 (très dure)

Adoucisseur Régler l'appareil sur la dureté de l'eau locale.

• "Régler la dureté de l’eau", Page55 Tonalité touches Ton. touches ON

Ton. touches OFF Activer ou désactiver les tonalités des touches. Réglage usine Réinitialiser tout ? Poursuivre : OK Annuler : ← Rétablir les réglages usine. Remarque:Tous les réglages personnels sont supprimés et les réglages usine sont rétablis. Home Connect La sélection dépend de l'état du réseau et de la connexion ou non de l'appareil à "Home Connect". Effectuer les réglages pour "Home Connect".

• "Aperçu des réglages de Home Connect", Page65

Selon l'équipement de l'appareil

Réglage usine (peut varier selon le type d’appareil) Modifier des réglages de base

2. Sélectionner le réglage de base sou-

haité avec ou et appuyer sur

a L'écran affiche les possibilités de ré- glage et les symboles de navigation sont allumés. L'écran indique le ré- glage actuel.

3. Effectuer la sélection souhaitée avec

ou et appuyer sur . a Le réglage est mémorisé.

4. Revenir en arrière avec .

5. Appuyer sur pour quitter le

menu. Nettoyage et entretien Pour que votre appareil reste long- temps opérationnel, nettoyez-le et en- tretenez-le avec soin.Nettoyage et entretien fr

Programmes d'entretien Votre appareil vous recommande à in- tervalles de temps définis d'utiliser les programmes d'entretien. Utilisez les programmes d'entretien pour nettoyer soigneusement votre appareil. ATTENTION! Un nettoyage ou détartrage non effec- tués de manière correcte ou dans les temps peuvent endommager l’appareil.

Effectuer le détartrage immédiate- ment après l’affichage de la consigne.

Ne jamais verser de pastilles de dé- tartrage ou d’autres produits dans le puits de café moulu. Selon la dureté de l'eau et l'utilisation de l'appareil, l'écran affiche les messages suivants, après un préavis: ¡ "Nettoyer le système de lait." ¡ "Détartrage nécessaire. Appuyer sur Menu pendant 3 sec." ¡ "Nettoyage nécessaire. Appuyer sur Menu pendant 3 sec." ¡ "calc’nClean nécessaire. Appuyer sur Menu pendant 3 sec." Remarques ¡ L'écran indique où en est l'opération. ¡ Si votre appareil n'est pas détartré à temps, l'écran indique "Délai détart. dépassé. Appareil verrouillé. Ap- puyer sur Menu pendant 3 s.". ¡ Si l’appareil est verrouillé, il ne peut être réutilisé qu'une fois le détar- trage effectué. ¡ Si vous interrompez le programme d'entretien par mégarde, vous devez le réinitialiser.

• "Réinitialiser les programmes d’entretien", Page73 Conseils ¡ Si vous utilisez un filtre à eau, la du- rée avant l'exécution des pro- grammes d'entretien est allongée. ¡ Vous pouvez regrouper le détartrage et le nettoyage avec le programme d'entretien calc'nClean.

• "Utiliser le programme calc'nClean", Page75 ¡ Après un programme d'entretien, nettoyez immédiatement votre appa- reil avec un chiffon doux et humide, afin d'éliminer les résidus de la solu- tion de détartrage et prévenir la cor- rosion. Réinitialiser les programmes d’entretien Si un programme d’entretien a été in- terrompu, p.ex. par une coupure de courant, procédez de la manière sui- vante.

1. Rincer le réservoir d’eau.

2. Remplir le réservoir d’eau fraîche

non gazeuse jusqu’au repère «max».

a L'appareil est rincé pendant env. 2minutes.

4. Vider et nettoyer la cuvette d'égout-

5. Mettre la cuvette d'égouttage en

place et fermer la porte.

6. Redémarrer le programme d'entre-

tien. Utiliser le programme de nettoyage du système de lait Si nécessaire, rincez le système de lait avec de l’eau. Le rinçage dure env. 1minute.

2. Sélectionner "Nettoyage" avec et

3. Sélectionner "Système de lait" avec

4. Appuyer sur pour démarrer le

programme. a L'écran vous guide à travers le pro- gramme.fr Nettoyage et entretien

5. Retirer et vider le réservoir de lait.

6. Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

7. Monter les composants et mettre en

place le réservoir de lait.

8. Placer un verre vide sous le système

verseur et appuyer sur . Le système de lait se nettoie auto- matiquement. a Le programme est terminé et l'appa- reil est prêt à fonctionner. Conseil:Si vous souhaitez nettoyer le système de lait à fond, nettoyez le ré- gulièrement à la main.

• "Nettoyer le système de lait", Page71 Utiliser le programme de détartrage Exécutez le programme de détartrage lorsque votre appareil vous y invite. L’opération dure env.30minutes. Condition préalable:L'unité de perco- lation est nettoyée.

2. Sélectionner "Nettoyage" avec et

3. Sélectionner "Détartrer" avec et

4. Appuyer sur pour démarrer le

programme. a L'écran vous guide à travers le pro- gramme.

5. Vider la cuvette d’égouttage et la

6. Retirer et vider le réservoir de lait.

7. Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

8. Monter les composants et mettre en

place le réservoir de lait.

9. Si un filtre à eau est présent, retirer

le filtre à eau. 10.Appuyer sur . 11.Vider le réservoir à eau. 12.Remplir un récipient avec 0,5l d’eau tiède. 13.Ajouter une pastille de détartrage Siemens dans l’eau et mélanger jus- qu’à ce que la pastille soit entière- ment dissoute. 14.Verser la solution détartrante dans le réservoir à eau jusqu’au repère calc et appuyer sur . 15.Placer le récipient vide sous le sys- tème verseur et appuyer sur . a Le programme de détartrage dure env.20minutes. 16.Rincer le réservoir d'eau. 17.Appuyer sur . 18.Si un filtre à eau est présent, mettre le filtre à eau en place.

• "Mettre en place le filtre à eau", Page62 19.Appuyer sur . 20.Remplir d’eau fraîche jusqu’au re- père «max». 21.Appuyer sur . a Le programme de détartrage dure environ1minute et rince l'appareil. 22.Vider la cuvette d’égouttage et la mettre en place. 23.Retirer et vider le réservoir de lait. 24.Nettoyer le réservoir de lait, le tuyau à lait et le tube d'aspiration. 25.Monter les composants et mettre en place le réservoir de lait. a Le programme est terminé et l'appa- reil est prêt à fonctionner. Utiliser le programme de nettoyage Exécutez le programme de nettoyage lorsque votre appareil vous y invite. L'opération dure env. 9minutes. Condition préalable:L'unité de perco- lation est nettoyée.

• "Nettoyer l’unité de percolation", Page72

1. Appuyer sur .Nettoyage et entretien fr

2. Sélectionner "Nettoyage" avec et

3. Sélectionner "Nettoyer" avec et

4. Appuyer sur pour démarrer le

programme. a L'écran vous guide à travers le pro- gramme.

5. Vider la cuvette d’égouttage et la

6. Ouvrir le puits de café moulu.

7. Placer une pastille de nettoyage Sie-

mens dans le puits de café moulu.

8. Fermer le puits de café moulu et ap-

9. Placer un récipient d’une capacité

d’au moins 0,5l sous le système verseur et appuyer sur . a Le programme de nettoyage dure env. 7minutes. 10.Vider la cuvette d’égouttage et la mettre en place. a Le programme est terminé et l'appa- reil est prêt à fonctionner. Utiliser le programme calc'nClean Vous pouvez combiner les pro- grammes de nettoyage et de détar- trage avec le programme d’entretien calc’nClean. Exécutez le programme calc’nClean lorsque l’appareil vous y invite. L’opération dure env.43mi- nutes. Condition préalable:L'unité de perco- lation est nettoyée.

2. Sélectionner "Nettoyage" avec et

3. Sélectionner "calc’nClean" avec

4. Appuyer sur pour démarrer le

programme. a L'écran vous guide à travers le pro- gramme.

5. Vider la cuvette d’égouttage et la

6. Retirer et vider le réservoir de lait.

7. Nettoyer le réservoir de lait, le tuyau

à lait et le tube d'aspiration.

8. Monter les composants et mettre en

place le réservoir de lait.

9. Si un filtre à eau est présent, retirer

le filtre à eau. 10.Appuyer sur . 11.Vider le réservoir à eau. 12.Remplir un récipient avec 0,5l d’eau tiède. 13.Ajouter une pastille de détartrage Siemens dans l’eau et mélanger jus- qu’à ce que la pastille soit entière- ment dissoute. 14.Verser la solution détartrante dans le réservoir à eau jusqu’au repère calc et appuyer sur . 15.Placer le récipient vide sous le sys- tème verseur et appuyer sur . a Le programme de détartrage dure env.20minutes. 16.Rincer le réservoir d'eau. 17.Appuyer sur . 18.Si un filtre à eau est présent, mettre le filtre à eau en place.

• "Mettre en place le filtre à eau", Page62 19.Appuyer sur . 20.Remplir d’eau fraîche jusqu’au re- père «max». 21.Appuyer sur . a Le programme dure env.1minute et rince l’appareil. 22.Vider la cuvette d’égouttage et la mettre en place. 23.Ouvrir le puits de café moulu. 24.Placer une pastille de nettoyage Sie- mens dans le puits de café moulu. 25.Fermer le puits de café moulu et ap- puyer sur .fr Nettoyage et entretien

26.Placer un récipient d’une capacité d’au moins 0,5l sous le système verseur et appuyer sur . a Le programme de nettoyage dure env. 7minutes. 27.Vider la cuvette d’égouttage et la mettre en place. 28.Retirer et vider le réservoir de lait. 29.Nettoyer le réservoir de lait, le tuyau à lait et le tube d'aspiration. 30.Monter les composants et mettre en place le réservoir de lait. a Le programme est terminé et l'appa- reil est prêt à fonctionner.fr Dépannage

Défaut Cause Élimination des défauts Le message "Remplir le réser- voir d’eau." s'affiche alors que le réservoir d'eau est plein. Le filtre à eau contient de l'air. 1. Plongez le filtre à eau dans de l'eau, ouverture vers le haut, jusqu'à ce que plus aucune bulle d'air ne s'échappe.

2. Remettez le filtre en place.

• "Mettre en place le filtre à eau", Page62 Le filtre à eau est trop vieux.

Mettez en place un nouveau filtre à eau. Des dépôts de tartre dans le réservoir d'eau bouchent le système.

1. Nettoyez soigneusement le réservoir

2. Démarrez le programme de détar-

• "Utiliser le programme de détar- trage", Page74 Le message "Remplir le réser- voir de café en grains." s'af- fiche alors que le réservoir pour café en grains est plein. Le moulin ne moud pas de grains alors que le réservoir pour café en grains est plein. Les grains sont huileux et ne tombent pas dans le moulin.

Tapotez légèrement sur le réservoir pour café en grains.

Changez de variété de café. N'utilisez pas de grains huileux.

Nettoyez le réservoir pour café en grains vide avec un chiffon humide. Le message "Nettoyer l’unité de percolation, la remettre en place et fermer la porte." s'af- fiche. L’unité de percolation est sale.

Nettoyez l’unité de percolation.

• "Nettoyer l’unité de percolation", Page72 Le mécanisme de l'unité de percolation est grippé.

Nettoyez l’unité de percolation.

• "Nettoyer l’unité de percolation", Page72 Il y a trop de café en poudre dans l’unité de percolation.

Utilisez au maximum 2 cuillères rases de café moulu.

• "Nettoyer l’unité de percolation", Page72 Le message "Tension (V) in- correcte." s'affiche. La tension du réseau domes- tique est incorrecte.

Ne faites fonctionner l'appareil que sur 220-240V. Le message "Redémarrer l’ap- pareil." s'affiche. L'unité de percolation est très sale ou ne peut pas être reti- rée.

Redémarrez l’appareil.

Nettoyez l’unité de percolation.

• "Nettoyer l’unité de percolation", Page72 L'appareil présente un déran- gement.

1. Débranchez la fiche secteur et atten-

2. Branchez la fiche secteur.Dépannage fr

Défaut Cause Élimination des défauts Le message "calc’nClean" s'affiche très fréquemment. L’eau est trop calcaire. 1. Mettez en place un nouveau filtre à eau.

• "Mettre en place le filtre à eau", Page62

2. Réglez la dureté de l'eau en consé-

• "Régler la dureté de l’eau", Page55 Produit détartrant incorrect ou trop peu de produit utilisé.

Pour le détartrage, utilisez exclusive- ment les pastilles appropriées. Programme d’entretien pas entièrement réalisé.

Réinitialiser le programme d’entre- tien.

• "Réinitialiser les programmes d’en- tretien", Page73 Dysfonctionnements Défaut Cause Élimination des défauts L’appareil ne réagit plus. L'appareil présente un déran- gement.

1. Débranchez la fiche secteur et atten-

2. Branchez la fiche secteur.

Home Connect ne fonctionne pas correctement. Différentes causes sont pos- sibles.

Allez sur www.home-connect.com. L'appareil délivre uniquement de l'eau, mais pas de café. L’appareil ne détecte pas que le réservoir pour café en grains est vide.

Versez du café en grains. La cuve à café de l’unité de percolation est obstruée.

Nettoyez l’unité de percolation.

• "Nettoyer l’unité de percolation", Page72 Les grains sont huileux et ne tombent pas dans le moulin.

Tapotez légèrement sur le réservoir pour café en grains.

Changez de variété de café. N'utilisez pas de grains huileux.

Nettoyez le réservoir pour café en grains vide avec un chiffon humide. L’unité de percolation n’est pas insérée correctement.

Insérez l’unité de percolation complè- tement vers l’arrière. L’appareil de fournit pas de mousse de lait. Le système de lait est sale.

Nettoyez le système de lait au lave- vaisselle.

• "Nettoyer le système de lait", Page71fr Dépannage

Défaut Cause Élimination des défauts L’appareil de fournit pas de mousse de lait. Le tube à lait ne plonge pas dans le lait.

Utilisez plus de lait.

Vérifiez si le tube à lait plonge dans le lait. L'appareil est fortement entar- tré.

Détartrez l’appareil.

• "Utiliser le programme de détar- trage", Page74 Le système de lait n’aspire pas de lait. Le système de lait n’est pas assemblé correctement.

Assemblez correctement le système de lait.

• "Nettoyer le système de lait", Page71 Le raccordement du réservoir de lait et du système de lait est effectué dans le mauvais ordre.

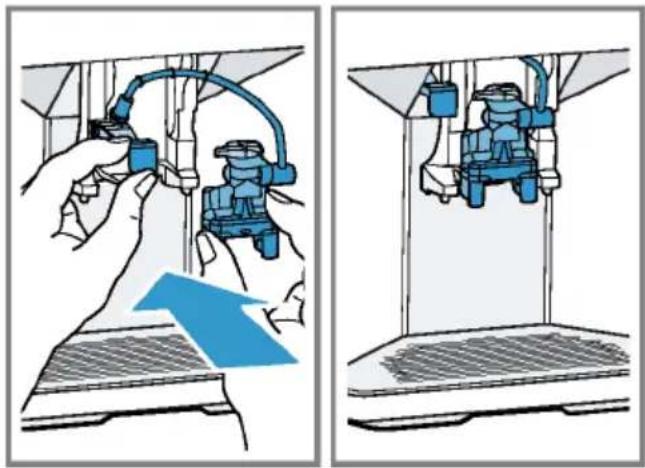

Placez d'abord le système de lait dans la buse d'écoulement, puis le ré- servoir de lait. Le tube à lait ne plonge pas dans le lait.

Utilisez plus de lait.

Vérifiez si le tube à lait plonge dans le lait. La mousse de lait est trop froide. Le lait est trop froid.

Utilisez du lait tiède. L'appareil ne délivre pas d'eau chaude. Le système de lait est sale.

Nettoyez le système de lait au lave- vaisselle.

• "Nettoyer le système de lait", Page71 Il est impossible de monter ou de démonter le système de lait. L'ordre de montage est incor- rect.

Raccordez tout d'abord le système de lait, puis le réservoir de lait. Pour le démontage, retirez tout d'abord le ré- servoir de lait, puis le système de lait. L'appareil de délivre pas de boisson. Le filtre à eau contient de l'air. 1. Plongez le filtre à eau dans de l'eau, ouverture vers le haut, jusqu'à ce que plus aucune bulle d'air ne s'échappe.

2. Remettez le filtre en place.

• "Mettre en place le filtre à eau", Page62

Placez le filtre à eau bien droit et ap- puyez fortement pour l’enfoncer dans le raccordement au réservoir. Des résidus de détartrant obs- truent le réservoir à eau.

1. Retirez le réservoir d'eau.

2. Nettoyez soigneusement le réservoir

Défaut Cause Élimination des défauts Il y a des gouttes d'eau sur le fond de l'appareil. La cuvette d'égouttage a été retirée trop tôt.

Attendez quelques secondes après la préparation de la dernière boisson avant de retirer la cuvette d’égout- tage. L'unité de percolation ne peut pas être retirée. L’unité de percolation n’est pas en position de retrait.

Rallumez l'appareil. Il est impossible de comman- der l'appareil. Changer les affichages de l'écran. L’appareil est en mode Démo. 1. Retirez le réservoir à eau et remplis- sez-le d’eau froide fraîche.

2. Remettre le réservoir à eau en place.

Le moulin ne démarre pas. L'appareil est trop chaud. 1. Débranchez l’appareil du secteur.

2. Attendez 1heure pour que l’appareil

refroidisse. Problème de résultat Défaut Cause Élimination des défauts Qualité très variable du café ou de la mousse de lait. L'appareil est entartré.

Détartrez l’appareil.

• "Utiliser le programme de détar- trage", Page74 Qualité variable de la mousse de lait. La qualité de la mousse de lait est fonction de la nature de la boisson végétale ou du lait uti- lisé.

Optimisez le résultat par le choix du lait ou de la boisson végétale. Le café n'est pas versé ou uni- quement goutte à goutte. La quantité réglée n'est pas atteinte. Le degré de mouture réglé est trop fin.

Réglez un degré de mouture plus grossier.

• "Régler le degré de mouture", Page61 L'appareil est fortement entar- tré.

Détartrez l’appareil.

• "Utiliser le programme de détar- trage", Page74 Le filtre à eau contient de l'air. 1. Plongez le filtre à eau dans de l'eau, ouverture vers le haut, jusqu'à ce que plus aucune bulle d'air ne s'échappe.

2. Remettez le filtre en place.

• "Mettre en place le filtre à eau", Page62 L’appareil est encrassé.

Nettoyez l’unité de percolation.

• "Nettoyer l’unité de percolation", Page72fr Dépannage

Défaut Cause Élimination des défauts Le café n'est pas versé ou uni- quement goutte à goutte. La quantité réglée n'est pas atteinte.

Détartrez et nettoyez l’appareil.

Réglez, p.ex., l’intensité du café sur "normal".

• "Adapter l'intensité du café", Page60 Le café ne présente pas de «crème». La variété de café n'est pas optimale.

Utilisez un café contenant une pro- portion plus importante de Robusta.

Utilisez des grains de café présentant une torréfaction plus foncée. Les grains ne sont pas fraî- chement torréfiés.

Utilisez des grains frais. Le degré de mouture est in- adapté aux grains de café.

Réglez un degré de mouture plus fin.

• "Régler le degré de mouture", Page61 Le café est trop acide. Le degré de mouture réglé est trop grossier.

Réglez un degré de mouture plus fin.

• "Régler le degré de mouture", Page61 La variété de café n'est pas optimale.

Utilisez un café contenant une pro- portion plus importante de Robusta.

Utilisez des grains de café présentant une torréfaction plus foncée. Le café est trop amer. Le degré de mouture réglé est trop fin.

Réglez un degré de mouture plus grossier.

• "Régler le degré de mouture", Page61 La variété de café n'est pas optimale.

Changez de variété de café. Le café a un goût de brûlé. Le degré de mouture réglé est trop fin.

Réglez un degré de mouture plus grossier.

• "Régler le degré de mouture", Page61 La variété de café n'est pas optimale.

Changez de variété de café. La température réglée du café est trop élevée.

Réduisez la température du café.

• "Aperçu des réglages de base", Page67Dépannage fr

Défaut Cause Élimination des défauts Le marc de café n'est pas compact et est trop humide. Le degré de mouture réglé n'est pas optimal.

Réglez un degré de mouture plus grossier ou plus fin.

• "Régler le degré de mouture", Page61 La quantité de café moulu est trop faible.

Utilisez 2 cuillères-doses rases de ca- fé moulu. Les grains de café sont trop huileux.

Utilisez une autre variété de grains.fr Transport, stockage et élimination

Transport, stockage et élimination Apprenez comment préparer votre ap- pareil pour le transport et le stockage. Apprenez également comment éliminer les appareils usagés. Activer la protection contre le gel Protégez l’appareil contre le gel durant le transport et le stockage ATTENTION! Les résidus de liquide risquent d’en- dommager l’appareil pendant le trans- port et le stockage.

Avant le transport ou le stockage, vi- der le circuit. Conditions préalables ¡ L’appareil est prêt à l’emploi. ¡ Le réservoir à eau est rempli.

1. Retirer le réservoir de lait.

2. Nettoyer l’unité de percolation.

• "Nettoyer l’unité de percolation", Page72

3. Placer un grand récipient sous le

4. Appuyer à plusieurs reprises sur

jusqu’à ce que l’écran affiche "Mousse de lait".

5. Appuyer à plusieurs reprises sur ,

jusqu’à ce que l’affichage indique 240ml.

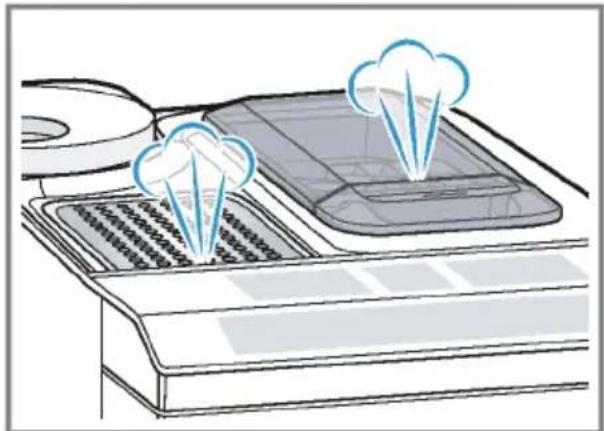

7. Attendre que la vapeur s’échappe

8. Enlever le réservoir à eau.

a L’appareil se vide automatiquement.

9. Si le message "Remplir le réservoir

d’eau." apparaît, l’ignorer. 10.Vider et nettoyer le réservoir à eau et la cuvette d’égouttage. 11.Mettre le réservoir à eau et la cu- vette d’égouttage en place. 12.Mettre l’appareil hors tension et le débrancher du secteur. Éliminer un appareil usagé L'élimination dans le respect de l’envi- ronnement permet de récupérer de précieuses matières premières.

1. Débrancher la fiche du cordon d’ali-

2. Couper le cordon d’alimentation sec-

3. Éliminer l’appareil dans le respect

de l’environnement. Cet appareil est marqué selon la directive européenne 2012/19/ UE relative aux appareils élec- triques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. Service après-vente Si vous avez des questions, si vous n’avez pas réussi à remédier par vous- même à un dérangement qui affecte l’appareil ou si l’appareil doit être répa- ré, veuillez vous adresser à notre ser- vice après-vente. Vous pouvez résoudre vous-même un grand nombre de problèmes en consultant l’information de dépannage figurant dans la présente notice d’utili- sation et sur notre site Web. Si ce n’est pas le cas, veuillez vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée.Données techniques fr

Pendant la période de garantie et après expiration de la garantie du fabri- cant, nous nous assurons que votre appareil est réparé avec des pièces de rechange d’origine par des techniciens du service après-vente. Les pièces de rechange relatives au fonctionnement de l’appareil et conformes à l’ordonnance d’écocon- ception correspondante sont dispo- nibles auprès de notre service-client pour une durée d’au moins7ans à partir de la mise sur le marché de votre appareil dans l’Espace économique eu- ropéen. Remarque:L’intervention du service après-vente est gratuite dans le cadre de la garantie du fabricant. Pour des renseignements détaillés sur ladurée etles conditions de la garantie dans votre pays, adressez-vous à notre service-client ou à votre revendeur et consulteznotre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du nu- méro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les coordonnées du service après-vente dans la liste figu- rant à la fin de cette notice d’utilisation ou sur notre site Web. Numéro de produit (E-Nr) et numéro de fabrication (FD) Le numéro de série ( E-Nr.) et le numé- ro de fabrication ( FD) sont indiqués sur la plaque signalétique de l’appareil. Pour retrouver rapidement les données de votre appareil ainsi que le numéro de téléphone du service après-vente, notez ces données. Conditions de garantie Les conditions de garantie de votre ap- pareil sont les suivantes. Les conditions de garantie applicables sont celles publiées par notre distribu- teur dans le pays où a été effectué l’achat. Le revendeur chez qui vous vous êtes procuré l’appareil fournira les modalités de garantie sur simple de- mande de votre part. En cas de re- cours en garantie, veuillez toujours vous munir de la preuve d’achat. Données techniques Vous trouverez ici les chiffres et faits concernant votre appareil. Tension 220–240V∼ Fréquence 50Hz Tension/puissance raccordée 1500W Pression statique maximale de la pompe 15bar Contenance maximale du ré- servoir d’eau (sans filtre) 1,7l Contenance maximale du ré- servoir pour café en grains 270g Longueur du cordon d’alimen- tation 100cm Hauteur de l’appareil 37,3cm Largeur de l’appareil 24,9cm Profondeur de l’appareil 42,8cm Poids à vide 8-9kg Type de moulin Céramiquenl

France BSH Electroménager S.A.S. 50 rue Ardoin - CS 50037 93406 SAINT-OUEN cedex Service interventions à domicile: 0 140 101 200* Service Consommateurs: 0 892 698 110* Service Pièces Détachées et Accessoires: 0 892 698 009* mailto:serviceconsommateur.fr@siemens- home.bsh-group.com www.siemens-home.bsh-group.fr *(Service 0,40 €/ min + prix appel)
