NÁVOD K OBSLUZE TP507RX4 SIEMENS

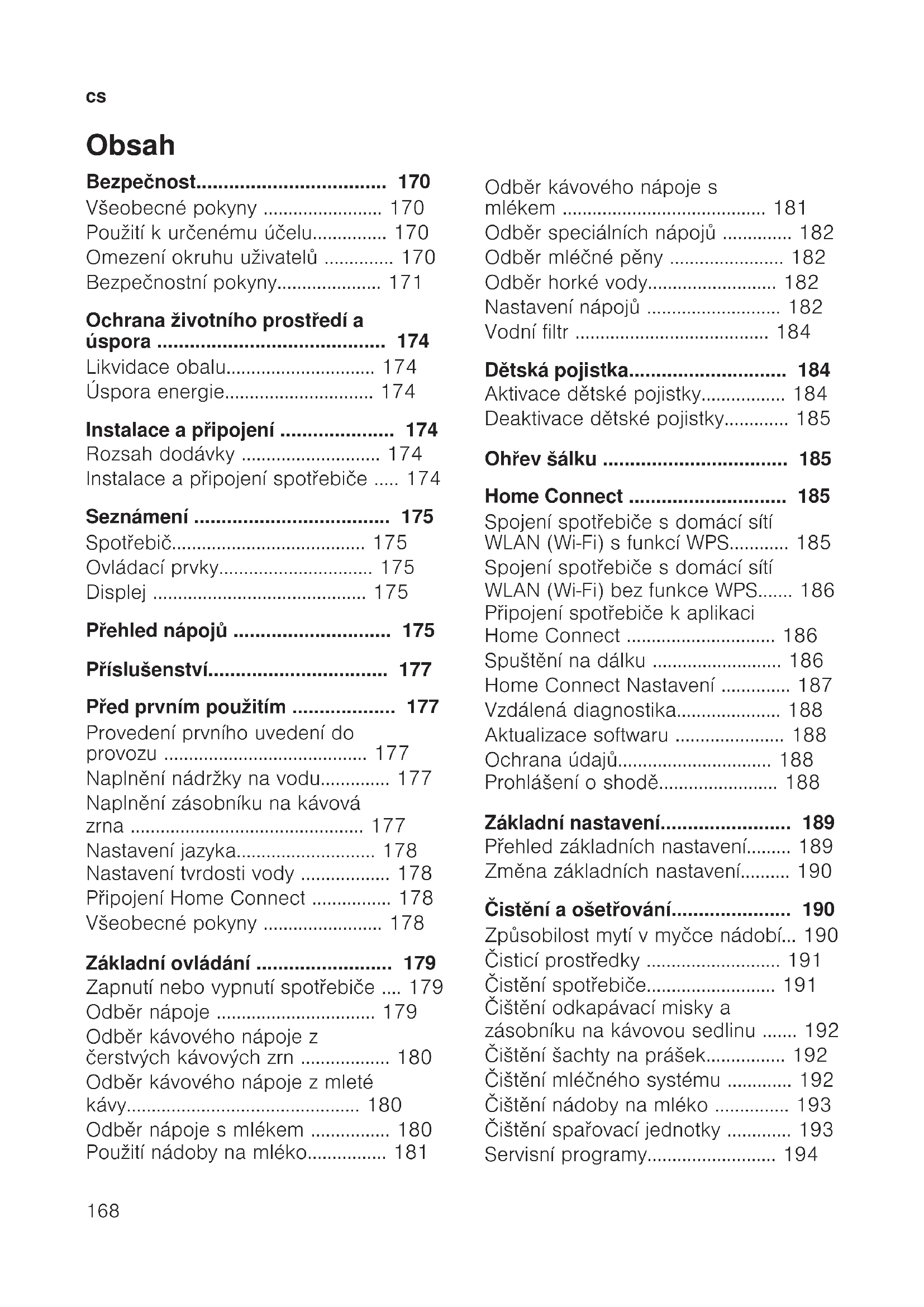

• Obsah Bezpečnost p. 170
• Všeobecné pokyny p. 170
• Použití kurčenému účelu p. 170
• Omezení okruhu uživatelů p. 170
• Bezpečnostní pokyny p. 171
• Ochrana životního prostředí a úspora p. 174
• Likvidace obalu p. 174
• Úspora energie p. 174
• Instalace a připojení p. 174
• Rozsah dodávky p. 174
• Instalace a připojení spotřebiče p. 174
• Seznámení p. 175
• Spotřebič p. 175
• Ovládací prvky p. 175
• Displej p. 175
• Přehled nápojů p. 175
• Příslušenství p. 177
• Před prvním použitím p. 177
• Provedení prvního uvedení do provozu p. 177
• Naplnění nádržky na vodu p. 177
• Naplnění zásobníku na kávová zrna p. 177
• Nastavení jazyka p. 178
• Nastavení tvrdosti vody p. 178
• Připojení Home Connect p. 178
• Všeobecné pokyny p. 178
• Základní ovládání p. 179
• Zapnutí nebo vypnutí spotřebiče p. 179
• Odběr nápoje p. 179
• Odběr kávového nápoje z čerstvých kávových zrn p. 180
• Odběr kávového nápoje z mleté kávy p. 180
• Odběr nápoje s mlékem p. 180
• Použití nádoby na mléko p. 181
• Odběr kávového nápoje s mlékem p. 181
• Odběr speciálních nápojů p. 182
• Odběr mléčné pěny p. 182
• Odběr horké vody p. 182
• Nastavení nápojů p. 182
• Vodní filtr p. 184
• Dětská pojistka p. 184
• Aktivace dětské pojistky p. 184
• Deaktivace dětské pojistky p. 185
• Ohřev šálku p. 185
• HomeConnect p. 185
• Spojení spotřebiče s domácí sítí WLAN (Wi-Fi) s funkcí WPS p. 185
• Spojení spotřebiče s domácí sítí WLAN (Wi-Fi) bez funkce WPS p. 186
• Připojení spotřebiče k aplikaci Home Connect p. 186
• Spuštění na dálku p. 186
• HomeConnect Nastavení p. 187
• Vzdálená diagnostika p. 188
• Aktualizace softwaru p. 188
• Ochrana údajů p. 188
• Prohlášení o shodě p. 188
• Základní nastavení p. 189
• Přehled základních nastavení p. 189
• Změna základních nastavení p. 190
• Čistění a ošetřování p. 190
• Způsobilost mytí v myčce nádobí p. 190
• Čisticí prostředky p. 191
• Čistění spotřebiče p. 191
• Čištění odkapávací misky a zásobníku na kávovou sedlinu p. 192
• Čištění šachty na prášek p. 192
• Čištění mléčného systému p. 192
• Čištění nádoby na mléko p. 193
• Čištění spařovací jednotky p. 193
• Servisní programy cs p. 194

• Odstranění poruch p. 198
• Pokyny v indikačním poli p. 198
• Poruchy funkce p. 200
• Problém s výsledkem p. 202
• Přeprava, uskladnění a likvidace p. 204
• Aktivace ochrany před mrazem p. 204
• Likvidace starého spotřebiče p. 204
• Zákaznický servis p. 204
• Označení produktu (E-č.) a výrobní číslo (FD) p. 205
• Záruční podmínky p. 205
• Technické údaje cs Bezpečnost p. 205

Bezpečnost Pro bezpečné použití vašeho spotřebiče dodržujte informace týkající se bezpečnosti. Všeobecné pokyny Zde najdete obecné informace ktomuto návodu. ¡ Pečlivě si přečtěte tento návod. Pouze tehdy můžete svůj spotřebič bezpečně aefektivně používat. ¡ Tento návod je určen pro uživatele spotřebiče. ¡ Dodržujte bezpečnostní avýstražné pokyny. ¡ Uschovejte návod a také informace o výrobku pro pozdější použití nebo pro následujícího majitele. ¡ Po vybalení spotřebič zkontrolujte. Vpřípadě poškození při přepravě spotřebič nepřipojujte. Použití kurčenému účelu Pro bezpečné a správné použití spotřebiče dodržujte pokyny týkající se použití v souladu s určením. Spotřebič používejte pouze: ¡ podle tohoto návodu k použití. ¡ pro přípravu horkých nápojů. ¡ pro soukromé použití v domácnosti a v uzavřených místnostech domova. ¡ do maximální nadmořské výšky 2000m nad mořem. Spotřebič odpojte od napájení, pokud: ¡ spotřebič čistíte. Omezení okruhu uživatelů Zabraňte rizikům pro děti aohrožené osoby. Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo byly instruovány o bezpečném použití spotřebiče a pochopily z toho vyplývající nebezpečí.Seznámení cs

Seznámení Seznamte se se součástmi vašeho spotřebiče. Spotřebič Zde naleznete přehled součástí vašeho spotřebiče. Upozornění:V závislosti na typu spotřebiče jsou možné odchylky v barvách a jednotlivých detailech.

Víko nádržky na vodu

Víko na uchování aroma

Zásobník na kávová zrna

Dvířka spařovacího prostoru

Nádoba na mléko Ovládací prvky Zde naleznete přehled symbolů vašeho spotřebiče. Pomocí stlačení symbolů provádíte výběr, spustíte odběr nebo provádíte nastavení. Symbol Vysvětlení Zapnutí/vypnutí spotřebiče Otevření/opuštění menu Upozornění:Tlačítka menu jsou zobrazena pouze při otevřeném menu. Navigace v menu směrem nahoru Navigace v menu směrem dolů Potvrzení/uložení v menu V menu zpět WLAN Odběr dvou šálků Volba intenzity kávy Přizpůsobení množství náplně Spuštění/zastavení Displej Na displeji se zobrazují zvolené nápoje, nastavení, možnosti nastavení a také hlášení o provozním stavu. Na displeji jsou zobrazeny dodatečné informace a kroky jednání. Informace zmizí po krátké době nebo po stisknutí tlačítka. Kroky jednání zmizí po jejich vykonání. Přehled nápojů Pomocí svého spotřebiče můžete připravovat mnoho různých nápojů.Příslušenství cs

Příslušenství Používejte originální příslušenství. Je přizpůsobené pro váš spotřebič. Zde získáte přehled o příslušenství vašeho spotřebiče. Příslušenství Obchod Zákaznický servis Čisticí tablety TZ80001N 00311807 Odvápňovací tablety TZ80002N 00576693 Vodní filtr TZ70003 00575491 Vodní filtr, balení po 3 kusech TZ70033 - Hadřík z mikrovlákna - 00460770 Sada údržby TZ80004 00576330 Před prvním použitím Proveďte základní nastavení. Vyčistěte spotřebič a jednotlivé části. Provedení prvního uvedení do provozu Po připojení k elektrickému proudu musíte provést nastavení pro první uvedení vašeho spotřebiče do provozu. Automatické zobrazení výběru jazyka, tvrdosti vody a připojení k Home Connect se zobrazí jen při prvním zapnutí. Naplnění nádržky na vodu Nádržku na vodu plňte denně čerstvou, studenou a neperlivou vodou.

2. Nádržku na vodu vyjměte pomocí

3. Vypláchněte nádržku na vodu.

4. Pokud se používá vodní filtr, vložte

• "Použití vodního filtru", Strana184

5. Nádržku na vodu naplňte až po

6. Nádržku na vodu vložte rovně do

Naplnění zásobníku na kávová zrna POZOR! Nevhodná kávová zrna mohou způsobit ucpání mlýnku.

Používejte pouze pražené směsi na espreso nebo jiné směsi vhodné pro automatické kávovary.

Nepoužívejte leštěná kávová zrna.

Nepoužívejte karamelizovaná kávová zrna.

Nepoužívejte kávová zrna upravená dalšími cukernatými přísadami.

Nenaplňujte mletou kávou.

2. Naplňte kávová zrna.

Při dalších výdejích se spotřebič nastaví na kávová zrna.

Rada:Pro zachování optimální kvality skladujte kávová zrna v chladu a uzavřená. Kávová zrna můžete několik dní uchovávat v zásobníku na kávová zrna, aniž by ztratila své aroma.cs Před prvním použitím

1. Pomocí zapněte spotřebič.

a Na displeji se zobrazí přednastavený jazyk.

2. Stiskněte nebo , až se na

displeji zobrazí požadovaný jazyk.

Rada:Jazyk můžete kdykoliv změnit.

• "Přehled základních nastavení", Strana189 Nastavení tvrdosti vody Správné nastavení tvrdosti vody je důležité, aby spotřebič včas oznámil, kdy musí být odvápněn. Tvrdost vody můžete stanovit pomocí přiloženého testovacího proužku nebo u místního dodavatele vody.

1. Testovací proužek krátce ponořte do

čerstvé vody z vodovodu.

2. Testovací proužek nechte okapat.

a Po 1minuta testovací proužek zobrazí tvrdost vody.

3. Pokud je v domě instalováno

zařízení na změkčování vody, nastavte "Změkčení vody".

4. Stiskněte nebo , až se na

displeji zobrazí požadovaná tvrdost vody. V tabulce je zobrazeno přiřazení stupňů ke stupňům tvrdosti vody: Stupeň německá tvrdost v °dH celková tvrdost v (mmol/l) 1 1-7 0.18 - 1.25 2 8-14 1.42 - 2.49 3 15-21 2.67 - 3.74

Tovární nastavení (může se lišit podle typu spotřebiče)

6. Zkontrolujte, zda je zásobník na

kávová zrna naplněn.

a Spotřebič se propláchne. a Spotřebič je připraven k provozu, pokud na ovládacím panelu svítí symboly pro výběr nápojů a svítí tlačítka. Rada:Tvrdost vody můžete kdykoliv změnit.

• "Přehled základních nastavení", Strana189 Připojení Home Connect Svůj spotřebič můžete nyní spojit s domácí sítí WLAN.

1. Pomocí nebo zvolte

"Instalovat nyní? Stiskněte OK" a stiskněte . Pokud chcete spotřebič později spojit s domácí sítí WLAN, pomocí nebo zvolte "Instalovat později? Stiskněte ←" a stiskněte .

2. Přečtěte si kapitolu "Home Connect"

a postupujte podle zde uvedených pokynů.

• "HomeConnect ", Strana185 Rada:Spotřebič můžete kdykoliv spojit nebo odpojit od mobilního koncového zařízení.

• "Přehled nastavení Home Connect", Strana187 Všeobecné pokyny Pro optimální využití vašeho spotřebiče dodržujte pokyny. Pokyny ¡ Spotřebič je z výroby standardním nastavením naprogramován na optimální provoz. ¡ Mlýnek je z výroby nastaven na optimální provoz. Pokud káva jen kape, je příliš slabá nebo tvoří málo pěny, můžete během provozucs Základní ovládání

Pokyny ¡ Pokud po dobu cca5sekund nezměníte žádné nastavení, spotřebič opustí režim nastavení. Nastavení se automaticky uloží. ¡ U některých nastavení je káva připravována v několika krocích. Počkejte, dokud není celý proces ukončen. Odběr kávového nápoje z čerstvých kávových zrn

1. Pod výpustný systém umístěte

2. Stiskněte symbol nápoje pro kávový

nápoj bez mléka. a Na displeji se zobrazí nápoj a aktuální nastavení.

• "Nastavení nápojů", Strana182

3. Změna nastavení v případě potřeby:

‒ Množství náplně přizpůsobte pomocí .

• "Přizpůsobení množství náplně", Strana183 ‒ Intenzitu kávy přizpůsobte pomocí

• "Přizpůsobení intenzity kávy", Strana182

Kávová zrna jsou pro každé spaření kávy čerstvě namleta. a Káva se spaří a poté nateče do šálku. Rady ¡ Odběr můžete předčasně ukončit pomocí . ¡ Dozvíte se, jak odebírat kávové nápoje s mlékem.

• "Odběr nápoje s mlékem", Strana180 Odběr kávového nápoje z mleté kávy POZOR! Šachta na prášek se může ucpat.

Nepoužívejte kávová zrna.

Nepoužívejte rozpustnou kávu.

Zbytky prášku v šachtě smeťte měkkým štětcem do šachty na prášek. Upozornění Při přípravě s mletou kávou nejsou k dispozici tyto výběry: ¡ Dva šálky najednou ¡ Intenzita kávy ¡ "doubleshot"

1. Pod výpustný systém umístěte

2. Stiskněte symbol žádaného nápoje.

3. stiskněte tolikrát, až se na displeji

zobrazí "Mletá káva".

4. Otevřete šachtu na prášek.

5. Naplňte maximálně 2 zarovnané

kávové lžičky mleté kávy, max. 12g.

6. Zavřete šachtu na prášek.

a Káva se spaří a poté nateče do šálku. Rady ¡ Odběr můžete předčasně ukončit pomocí . ¡ Pokud chcete odebrat další nápoj s mletou kávou, postup opakujte. ¡ Mletou kávu plňte vždy krátce před přípravou nápoje. Odběr nápoje s mlékem Pomocí svého spotřebiče můžete odebírat kávové nápoje s mlékem a mléčnou pěnou. Rada:Místo mléka můžete používat také rostlinné nápoje, např. ze sóji.cs Dětská pojistka

Stupeň mletí Nastavení Hrubé mletí pro světle pražená zrna. Otočný volič otočte ve směru pohybu hodinových ručiček. Nastavení stupně mletí je patrné až po druhém šálku kávy. Rada:Pokud káva jen kape, nastavte hrubší stupeň mletí. Pokud je káva příliš slabá a tvoří málo pěny, nastavte jemnější stupeň mletí. Vodní filtr Použitím vodního filtru snížíte tvorbu vápených usazenin a nečistot ve vodě. Použití vodního filtru POZOR! Možné poškození spotřebiče vápenatými usazeninami.

Vodní filtr měňte včas.

Vodní filtr vyměňte nejpozději po 2měsíce. Upozornění:Pokud displej zobrazuje "Vyměňte vodní filtr", vyměňte vodní filtr. Pokud nebudete používat nový filtr, zvolte "Žádný filtr" a postupujte podle pokynů na displeji.

1. Vodní filtr ponořte do sklenice s

vodou tak dlouho, dokud neunikne všechen vzduch.

2. Stiskněte .3. Pomocí nebo "Vodní filtr" a

4. Zvolte pomocí nebo "Nový

filtr" nebo "Vyměňte vodní filtr" a stiskněte .

5. Upozornění:Pokud nebudete

používat nový filtr, zvolte v nastaveních menu "Žádný filtr". Vodní filtr pevně zatlačte do nádržky na vodu a stiskněte .

6. Nádržku na vodu naplňte vodou až

po značku "max" a stiskněte .

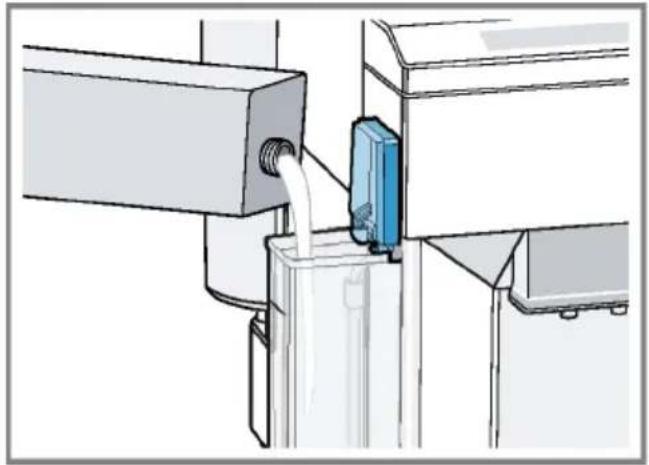

7. Vlevo ze spotřebiče vyjměte nádobu

8. Pod výpustný systém umístěte

nádobu s kapacitou 1l a stiskněte

a Filtr se propláchne a zobrazí se ukazatel "Proplach je ukončen.". a Spotřebič je připravený kprovozu. Rady ¡ Svůj vodní filtr měňte také z hygienických důvodů. ¡ Při použití vodního filtru musíte svůj spotřebič odvápňovat méně často. ¡ Pokud jste svůj spotřebič delší dobu nepoužívali, např. v době dovolené, vložený vodní filtr propláchněte před použitím odběrem šálku horké vody. ¡ Vodní filtr můžete zakoupit v prodejnách nebo uzákaznického servisu.

• "Příslušenství", Strana177 ¡ Dozvíte se, jak se používá vodní filtr.

• "Použití vodního filtru", Strana184 Dětská pojistka Na ochranu dětí před opařením a popálením můžete spotřebič zablokovat. Aktivace dětské pojistky

Stiskněte nejméně 3sekundy. a Na displeji se zobrazuje "Aktivní dětská pojistka. Pro vypnutí stiskněte „ml“ na dobu 3 sekund".HomeConnect  cs

Aktivace nebo deaktivace spuštění na dálku Předpoklad:Spotřebič je připojen k domácí síti a spojen s mobilním koncovým zařízením.

2. Pomocí nebo zvolte "Home

Connect" a stiskněte .

3. Pomocí nebo zvolte "Start na

dálku" a stiskněte .

4. Pomocí nebo zvolte "Zap.

start na dálku" a stiskněte . a Na displeji se zobrazuje "Legal disclaimer".

5. Přečtěte si celý text a stiskněte .

a Na displeji se zobrazí "Zapnout".

6. K deaktivaci spuštění na dálku

opětovně stiskněte "Start na dálku" a

7. Pomocí nebo zvolte "Vyp.

start na dálku" a stiskněte . a Spotřebič uloží nastavení. HomeConnect Nastavení Přizpůsobte HomeConnect svým potřebám. Nastavení týkající se technologie HomeConnect naleznete v základním nastavení vašeho spotřebiče. Konkrétní zobrazení nastavení na displeji závisí na tom, zda došlo k seřízení HomeConnect a zda je zařízení připojeno k domácí síti. Přehled nastavení Home Connect Zde naleznete přehled nastavení "Home Connect" a nastavení sítě. Základní nastavení Volba Popis Wi-Fi Zap. Vypnuto V případě delší nepřítomnosti nebo za účelem úspory energie rádiový modul vypněte. Upozornění:V provozu provozní připravenosti v síti je spotřeba vašeho spotřebiče max.2W. Informace o spotřebiči - Zobrazení informací o síti a spotřebiči Zapojení do sítě Manuální spojení Automatické spojení Opětovné připojení spotřebiče k domácí síti Odpojení ze sítě - Upozornění:Bez sí´tového připojení není možná obsluha pomocí aplikace "Home Connect". Spojit saplikací - Spotřebič spojte s "Home Connect" nebo dodatečnými účty "Home Connect". Dálkové spuštění Zapnutí spuštění na dálku Vypnutí spuštění na dálku Zapnutí a vypnutí spuštění na dálku na spotřebiči Upozornění:Pomocí aplikace "Home Connect" je možné pouze vypnutí. Aktualizace softwaru - Zvolte dostupnou aktualizaci software a proveďte ji.cs HomeConnect

Vzdálená diagnostika Zákaznický servis může získat kvašemu spotřebiči přístup prostřednictvím vzdálené diagnostiky, pokud se na zákaznický servis obrátíte spříslušným přáním, pokud je váš spotřebič spojený se serverem HomeConnect avzemi, ve které spotřebič používáte, je vzdálená diagnostika kdispozici. Rada:Další informace arovněž informace kdostupnosti vzdálené diagnostiky ve vaší zemi najdete na lokálních webových stránkách voblasti pro servis/podporu: www.home- connect.com Aktualizace softwaru Pomocí této funkce můžete aktualizovat software vašeho spotřebiče, např. pro optimalizace, odstraňování závad nebo aktualizace zabezpečení. Aplikace Vás informuje o dostupných aktualizacích softwaru. Provedení aktualizace softwaru Předpoklady ¡ Spotřebič je připojen k domácí síti a spojen s mobilním koncovým zařízením. ¡ Aplikace a displej zobrazují, že je k dispozici aktualizace softwaru.

1. Nyní nebo později spusťte aktualizaci

2. Vyčkejte, až se na displeji zobrazí

"Aktualizace softwaru proběhla úspěšně". Ochrana údajů Dodržujte pokyny týkající se ochrany údajů. Při prvním připojení vašeho spotřebiče k domácí síti spojené s internetem přenese váš spotřebič níže uvedené kategorie údajů na server HomeConnect (první registrace): ¡ Jednoznačná identifikace spotřebiče (sestávající z kódů spotřebiče a adresy MAC vestavěného komunikačního modulu Wi-Fi). ¡ Bezpečnostní certifikát komunikačního modulu Wi-Fi (pro informačně-technické jištění spojení). ¡ Aktuální verze softwaru a hardwaru vašeho domácího spotřebiče. ¡ Stav případného předchozího resetování na nastavení zvýroby. Tato první registrace připraví použití funkčností HomeConnect a je poprvé potřebná teprve v okamžiku, kdy chcete poprvé funkčnosti HomeConnect používat. Upozornění:Dbejte na to, že funkčnosti HomeConnect je možné používat jen ve spojení s aplikací HomeConnect. Informace o ochraně údajů si můžete vyvolat v aplikaci HomeConnect. Prohlášení o shodě Tímto společnost BSH Hausgeräte GmbH prohlašuje, že se spotřebič s funkčností Home Connect shoduje se základními požadavky a ostatními platnými ustanoveními směrnice 2014/53/EU. Podrobné RED prohlášení o shoděviz internet na stránkách www.siemens- home.bsh-group.com na stránce výrobku vašeho spotřebiče u položky dodatečné dokumentace. Pásmo 2,4GHz: 100mW max. Pásmo 5GHz: 100mW max.Základní nastavení cs

BE BG CZ DK DE EE IE EL ES FR HR IT CY LV LT LU HU MT NL AT PL PT RO SI SK FI SE UK NO CH TR 5GHz WLAN (Wi-Fi): pouze pro použití ve vnitřních prostorech. Základní nastavení Svůj spotřebič můžete nastavit podle svých potřeb a vyvolávat dodatečné funkce. Přehled základních nastavení Nastavení Volba Popis Čištění Mléčný systém Odvápnění Čištění calc'nClean Spusťte servisní programy.

• "Servisní programy", Strana194 Nahřívání šálků

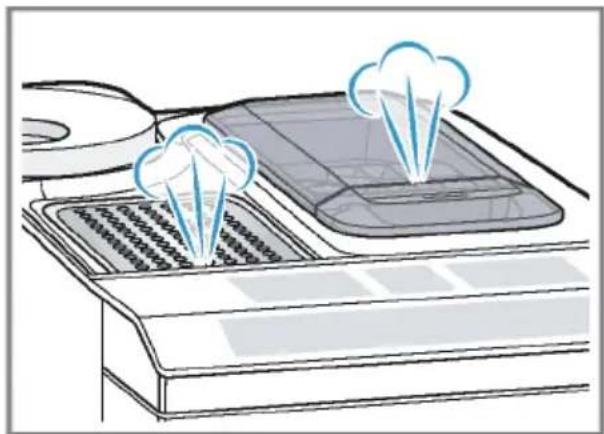

Zap. nahřív. šálků Zapněte nebo vypněte ohřev šálků.

• "Ohřev šálku", Strana185 Vodní filtr Nový filtr Žádný filtr Nastavte použití vodního filtru. Teplota kávy normální vysoká max. Nastavte teplotu kávových nápojů. Upozornění:Nastavení je účinné u všech druhů přípravy. Jazyky Viz volba na spotřebiči. Nastavte jazyk menu. Změny jsou ihned viditelné na displeji. Autom. vypnutí Viz volba na spotřebiči. Nastavte časový interval, po kterém se spotřebič po poslední přípravě nápoje automaticky vypne. Tvrdost vody 1 (měkká) 2 (středně tvrdá) 3 (tvrdá) 4 (velmi tvrdá)

Změkčovací zařízení Nastavte spotřebič podle místní tvrdosti vody.

Vzávislosti na vybavení spotřebiče

Tovární nastavení (může se lišit podle typu spotřebiče)cs Čistění a ošetřování

Nastavení Volba Popis Tóny tlačítek Zap. tóny tlačítek

Vyp. tóny tlačítek Zapněte nebo vypněte zvuky tlačítek. Tovární nastavení Vše resetovat? Pokračovat: OK Storno: ← Resetujte nastavení na stav z výroby. Upozornění:Všechna individuální nastavení budou vymazána a resetována zpět na nastavení zvýroby. Home Connect Volba závisí na stavu sítě a na tom, zda je spotřebič spojen s "Home Connect". Proveďte nastavení pro "Home Connect".

• "Přehled nastavení Home Connect", Strana187

Vzávislosti na vybavení spotřebiče

Tovární nastavení (může se lišit podle typu spotřebiče) Změna základních nastavení

1. Stiskněte .2. Pomocí nebo zvolte

požadované základní nastavení a stiskněte . a Na displeji jsou zobrazeny možnosti nastavení a navigační symboly se rozsvítí. Displej označuje aktuální nastavení.

3. Pomocí nebo zvolte žádaný

výběr a stiskněte . a Nastavení je uloženo do paměti.

4. Pomocí přejděte zpět.5. Pro opuštění menu stiskněte .

Čistění a ošetřování Aby váš spotřebič zůstal dlouho funkční, pečlivě ho čistěte aošetřujte. Způsobilost mytí v myčce nádobí Dozvíte se, které součásti je možné čistit v myčce nádobí. POZOR! Některé součásti jsou citlivé na teplotu a při mytí v myčce nádobí mohou být poškozeny.

Dodržujte návod kpoužití myčky nádobí.

V myčce na nádobí umývejte jen vhodné součásti.

Používejte pouze programy, které neohřívají vodu nad 60°C. Vhodné pro myčku nádobí ¡ Odkapávací miska – Odkapávací plech – Odkapávací mřížka – Nádoba na kávovou sedlinu – Mechanický ukazatel stavu naplnění ¡ Mléčný systém s adaptérem ¡ Šachta na prášek s víkem ¡ Nádoba na mléko s krytem Nevhodné do myčky nádobí ¡ Nádržka na vodu ¡ Víko nádržky na vodu ¡ Víko na uchování aroma ¡ Spařovací jednotka ¡ Kryt výpusti nápojůcs Čistění a ošetřování

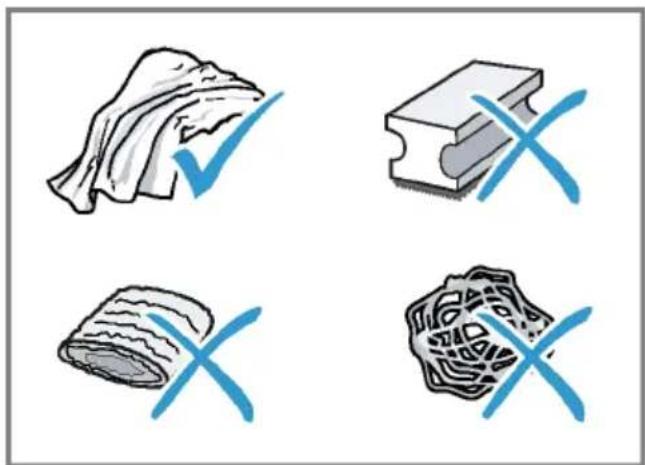

POZOR! Neodborným čištěním může dojít k poškození spotřebiče.

Nepoužívejte mycí prostředky.

Nepoužívejte čisticí prostředky obsahující ocet a kyseliny.

Nemyjte vmyčce nádobí.

1. Spotřebič vypněte pomocí .

2. Otevřete dvířka spařovacího

3. Sejměte odkapávací misku se

zásobníkem na kávovou sedlinu.

4. Červenou páčku stiskněte nahoru.

5. Uchopte spařovací jednotku za

madlo a opatrně ji vytáhněte směrem dopředu.

6. Propláchněte spařovací jednotku

důkladně pod tekoucí teplou vodou.

7. Vnitřek spotřebiče vyčistěte vlhkým

hadříkem a odstraňte zbytky kávy.

8. Spařovací jednotku a vnitřek

spotřebiče nechte vyschnout.

9. Spařovací jednotku uchopte za

madlo. 10.Červenou páčku stiskněte nahoru. 11.Spařovací jednotku umístěte pod páčku a až na doraz vsuňte směrem dozadu.

a Páčka zapadne. 12.Vložte odkapávací misku se zásobníkem na kávovou sedlinu.

Dvířka je možné zavřít jen tehdy, pokud jsou spařovací jednotka a odkapávací miska správně vloženy. Servisní programy V učitých časových intervalech vám spotřebič doporučí použití servisních programů. Použijte servisní programy pro důkladné vyčištění vašeho spotřebiče. POZOR! Neodborné nebo ne včas provedené čištění a odvápnění může spotřebič poškodit.

Podle pokynů ihned proveďte odvápnění.

Do přihrádky na mletou kávu neumisťujte odvápňovací tablety nebo jiné prostředky. V závislosti na tvrdosti vody a použití spotřebiče zobrazuje displej po přechozím oznámení tato hlášení: ¡ "Vyčistěte prosím mléčný systém." ¡ "Nutné odvápnění. Stiskněte prosím Menu na dobu 3 sekund" ¡ "Nutné čištění. Stiskněte prosím Menu na dobu 3 sekund" ¡ "Nutné calc'nClean. Stiskněte prosím Menu na dobu 3 sekund" Pokyny ¡ Displej zobrazuje, jak daleko proces postoupil. ¡ Pokud nebyl váš spotřebič včas odvápněn, zobrazuje displej "Byla překroč. doba pro odváp. Přístroj je zablokován. Stisk. Menu na dobu 3 s.". ¡ Pokud je váš spotřebič zablokován, můžete ho opět obsluhovat až po provedení odvápnění. ¡ Pokud servisní program nechtěně přerušíte, musíte ho resetovat.

• "Resetování servisních programů", Strana195 Rady ¡ Pokud používáte vodní filtr, prodlouží se časový interval pro provedení servisních programů.Čistění a ošetřování cs

¡ Odvápnění a čištění můžete spojit do jednoho servisního programu calc ´nClean.

• "Použití calc‘nClean", Strana196 ¡ Ihned po servisním programu vyčistěte svůj spotřebič měkkým, vlhkým hadříkem, aby byly odstraněny zbytky odvápňovacího roztoku a zabráněno vzniku koroze. Resetování servisních programů Pokud byl servisní program přerušen, např. při výpadku proudu, proveďte níže uvedené kroky.

1. Vypláchněte nádržku na vodu.

2. Nádržku na vodu naplňte čerstvou

a Spotřebič se proplachuje cca2minuty.

4. Vyprázdněte a vyčistěte odkapávací

5. Vložte odkapávací misku a zavřete

6. Znovu spusťte servisní program.

Čištění mléčného systému, použití V případě potřeby propláchněte mléčný systém vodou. Propláchnutí trvá cca 1minuta.

2. Pomocí a "Čištění" zvolte a

3. Pomocí a "Mléčný systém"

zvolte a stiskněte .

4. Pro spuštění programu stiskněte .

a Displej Vás provede programem.

5. Vyjměte a vyprázdněte nádobu na

6. Vyčistěte nádobu na mléko, hadičku

na mléko a trubičku nasávání.

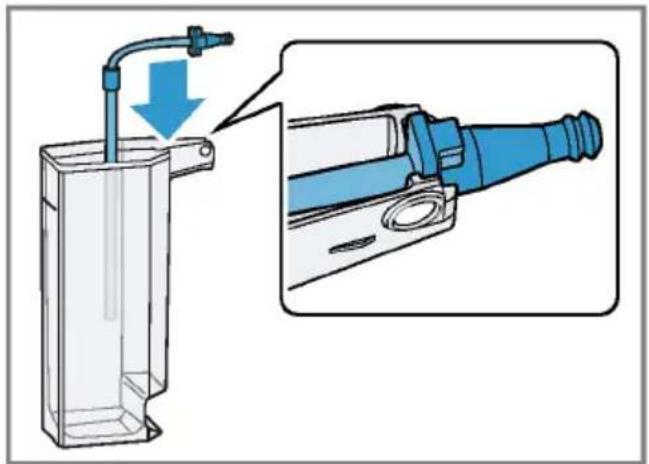

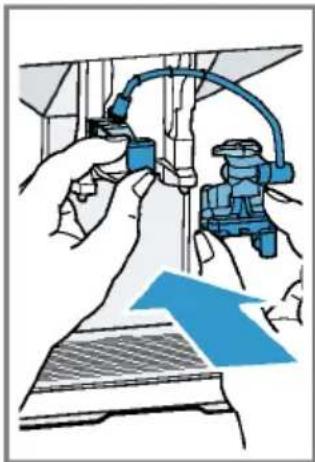

7. Smontujte součásti a vložte nádobu

8. Pod výpustný systém umístěte

prázdnou sklenici a stiskněte . Mléčný systém se vyčistí automaticky. a Program je ukončen a spotřebič je připravený kprovozu. Rada:Pokud chcete mléčný systém vyčistit obzvláště důkladně, čistěte ho pravidelně manuálně.

• "Čištění mléčného systému", Strana192 Použití odvápnění Pokud vás váš spotřebič upozorní, proveďte program odvápnění. Proces trvá cca30minut. Předpoklad:Spařovací jednotka je vyčištěná.

• "Čištění spařovací jednotky", Strana193

2. Pomocí a "Čištění" zvolte a

3. Pomocí a "Odvápnění" zvolte

4. Pro spuštění programu stiskněte .

a Displej Vás provede programem.

5. Vyprázdněte odkapávací misku a

6. Vyjměte a vyprázdněte nádobu na

7. Vyčistěte nádobu na mléko, hadičku

na mléko a trubičku nasávání.

8. Smontujte součásti a vložte nádobu

9. Pokud se používá vodní filtr, vyjměte

ho. 10.Stiskněte . 11.Vyprázdněte nádržku na vodu. 12.Nádobu naplňte 0,5l vlažné vody. 13.Do vody přidejte odvápňovací tabletu Siemens a míchejte tak dlouho, až se tableta zcela rozpustí.cs Čistění a ošetřování

14.Odvápňovací roztok naplňte do nádržky na vodu až po značku calc a stiskněte . 15.Prázdnou nádobu umístěte pod výpustný systém a stiskněte . a Odvápňovací program trvá cca20minut. 16.Vypláchněte nádržku na vodu. 17.Stiskněte . 18.Pokud se používá vodní filtr, vložte vodní filtr.

• "Použití vodního filtru", Strana184 19.Stiskněte . 20.Naplňte čistou vodu až po značku „max“. 21.Stiskněte . a Program odvápnění běží cca1minuta a propláchne spotřebič. 22.Vyprázdněte odkapávací misku a nasaďte ji. 23.Vyjměte a vyprázdněte nádobu na mléko. 24.Vyčistěte nádobu na mléko, hadičku na mléko a trubičku nasávání. 25.Smontujte součásti a vložte nádobu na mléko. a Program je ukončen a spotřebič je připravený kprovozu. Použití čištění Pokud vás váš spotřebič upozorní, proveďte program čištění. Proces trvá cca9minut. Předpoklad:Spařovací jednotka je vyčištěná.

• "Čištění spařovací jednotky", Strana193

2. Pomocí a "Čištění" zvolte a

3. Pomocí a "Čištění" zvolte a

4. Pro spuštění programu stiskněte .

a Displej Vás provede programem.

5. Vyprázdněte odkapávací misku a

6. Otevřete šachtu na prášek.

7. Do šachty na prášek vložte jednu

čisticí tabletu Siemens.

8. Zavřete šachtu na prášek a stiskněte

9. Pod výpustný systém umístěte

nádobu s kapacitou min. 0,5l a stiskněte . a Program čištění trvá cca 7minut. 10.Vyprázdněte odkapávací misku a nasaďte ji. a Program je ukončen a spotřebič je připravený kprovozu. Použití calc‘nClean Se servisním programem calc‘nClean můžete kombinovat programy čištění a odvápňování. Pokud vás váš spotřebič upozorní, proveďte program calc‘nClean. Proces trvá cca43minut. Předpoklad:Spařovací jednotka je vyčištěná.

• "Čištění spařovací jednotky", Strana193

2. Pomocí a "Čištění" zvolte a

4. Pro spuštění programu stiskněte .

a Displej Vás provede programem.

5. Vyprázdněte odkapávací misku a

6. Vyjměte a vyprázdněte nádobu na

7. Vyčistěte nádobu na mléko, hadičku

na mléko a trubičku nasávání.

8. Smontujte součásti a vložte nádobu

9. Pokud se používá vodní filtr, vyjměte

ho. 10.Stiskněte . 11.Vyprázdněte nádržku na vodu.Čistění a ošetřování cs

12.Nádobu naplňte 0,5l vlažné vody. 13.Do vody přidejte odvápňovací tabletu Siemens a míchejte tak dlouho, až se tableta zcela rozpustí. 14.Odvápňovací roztok naplňte do nádržky na vodu až po značku calc a stiskněte . 15.Prázdnou nádobu umístěte pod výpustný systém a stiskněte . a Odvápňovací program trvá cca20minut. 16.Vypláchněte nádržku na vodu. 17.Stiskněte . 18.Pokud se používá vodní filtr, vložte vodní filtr.

• "Použití vodního filtru", Strana184 19.Stiskněte . 20.Naplňte čistou vodu až po značku „max“. 21.Stiskněte . a Program trvá cca1minuta a propláchne spotřebič. 22.Vyprázdněte odkapávací misku a nasaďte ji. 23.Otevřete šachtu na prášek. 24.Do šachty na prášek vložte jednu čisticí tabletu Siemens. 25.Zavřete šachtu na prášek a stiskněte

26.Pod výpustný systém umístěte nádobu s kapacitou min. 0,5l a stiskněte . a Program čištění trvá cca 7minut. 27.Vyprázdněte odkapávací misku a nasaďte ji. 28.Vyjměte a vyprázdněte nádobu na mléko. 29.Vyčistěte nádobu na mléko, hadičku na mléko a trubičku nasávání. 30.Smontujte součásti a vložte nádobu na mléko. a Program je ukončen a spotřebič je připravený kprovozu.Odstranění poruch cs

Porucha Příčina Odstranění poruchy Zobrazení na displeji "Naplňte prosím nádobu s vodou", i když je nádržka na vodu plná.

2. Filtr znovu nasaďte.

• "Použití vodního filtru", Strana184 Vodní filtr je starý.

Vložte nový vodní filtr. Usazeniny vodního kamene v nádržce na vodou ucpávají systém.

1. Důkladně vyčistěte nádržku na vodu.

2. Spusťte odvápňovací program.

• "Použití odvápnění", Strana195 Zobrazení na dipleji "Zásobník na kávu naplňte zrnkovou kávou.", i když je zásobník na kávová zrna naplněn. Mlýnek nemele zrna, i když je zásobník na kávová zrna naplněn. Zrna jsou příliš olejnatá a nepadají do mlýnku.

Mírně poklepejte na zásobník na kávová zrna.

Změňte druh kávy. Nepoužívejte olejnatá kávová zrna.

Vyčistěte prázdný zásobník na kávová zrna vlhkým hadříkem. Na displeji se zobrazí "Vyčistěte prosím spař. jednotku, opět ji nasaďte a zavřete dvířka.". Spařovací jednotka je znečištěná.

Vyčistěte spařovací jednotku.

• "Čištění spařovací jednotky", Strana193 Mechanismus spařovací jednotky je zatuhlý.

Vyčistěte spařovací jednotku.

• "Čištění spařovací jednotky", Strana193 Spařovací jednotka obsahuje příliš mnoho mleté kávy.

Použijte max. 2 zarovnané odměrky mleté kávy.

• "Čištění spařovací jednotky", Strana193 Na displeji se zobrazí "Napětí (V) není správné.". Chybné napětí v domovním rozvodu.

Spotřebič provozujte pouze s 220- 240V. Na displeji se zobrazí "Restartujte přístroj.". Spařovací jednotka je silně znečištěná a není možné ji vyjmout.

Spotřebič znovu spusťte.

Vyčistěte spařovací jednotku.

• "Čištění spařovací jednotky", Strana193 Závada na spotřebiči. 1. Vytáhněte síťovou zástrčku ze zásuvky a počkejte 10sekund.

2. Síťovou zástrčku opět zapojte do

zásuvky. Ukazatel na displeji "calc'nClean" se zobrazuje příliš často. Voda je příliš vápenitá. 1. Vložte nový vodní filtr.

• "Použití vodního filtru", Strana184

2. Příslušným způsobem nastavte

• "Nastavení tvrdosti vody", Strana178cs Odstranění poruch

Porucha Příčina Odstranění poruchy Ukazatel na displeji "calc'nClean" se zobrazuje příliš často. Byl použit chybný nebo malé množství odvápňovacího prostředku.

K odvápnění používejte výhradně vhodné tablety. Servisní program není zcela proveden.

Resetujte servisní program.

• "Resetování servisních programů", Strana195 Poruchy funkce Porucha Příčina Odstranění poruchy Spotřebič již dále nereaguje. Závada na spotřebiči. 1. Vytáhněte síťovou zástrčku ze zásuvky a počkejte 10sekund.

2. Síťovou zástrčku opět zapojte do

zásuvky. Home Connect nefunguje správně. Možné jsou různé příčiny.

Přejděte na www.home-connect.com. Spotřebič vydává pouze vodu, ale žádnou kávu. Spotřebič nerozezná prázdný zásobník na kávová zrna.

Naplňte kávová zrna. Ucpaná šachta kávy uspařovací jednotky.

Vyčistěte spařovací jednotku.

• "Čištění spařovací jednotky", Strana193 Zrna jsou příliš olejnatá a nepadají do mlýnku.

Mírně poklepejte na zásobník na kávová zrna.

Změňte druh kávy. Nepoužívejte olejnatá kávová zrna.

Vyčistěte prázdný zásobník na kávová zrna vlhkým hadříkem. Spařovací jednotka není správně nasazena.

Vsuňte spařovací jednotku zcela dozadu. Spotřebič nevydává mléčnou pěnu. Mléčný systém je znečištěný.

Vyčistěte mléčný systém v myčce nádobí.

• "Čištění mléčného systému", Strana192 Trubička na mléko se neponoří do mléka.

Použijte více mléka.

Zkontrolujte, zda se trubička na mléko ponoří do mléka. Spotřebič je velmi zanesen vodním kamenem.

Odvápněte spotřebič.

• "Použití odvápnění", Strana195Odstranění poruch cs

Porucha Příčina Odstranění poruchy Mléčný systém nenasává mléko. Mléčný systém není správně sestaven.

Správně sestavte mléčný systém.

• "Čištění mléčného systému", Strana192 Chybné pořadí přípojek nádoby na mléko a mléčného systému.

Do výpusti vložte nejprve mléčný systém a poté nádobu na mléko. Trubička na mléko se neponoří do mléka.

Použijte více mléka.

Zkontrolujte, zda se trubička na mléko ponoří do mléka. Mléčná pěna je příliš studená. Mléko je příliš studené.

Použijte vlažné mléko. Spotřebič nevydává horkou vodu. Mléčný systém je znečištěný.

Vyčistěte mléčný systém v myčce nádobí.

• "Čištění mléčného systému", Strana192 Mléčný systém není možné namontovat nebo demontovat. Chybné pořadí montáže.

Nejprve připojte mléčný systém a poté nádobu na mléko. Při demontáži sejměte nejprve nádobu na mléko a poté mléčný systém. Spotřebič nevydává žádný nápoj. Ve vodním filtru se nachází vzduch.

1. Ponořte vodní filtr otvorem nahoru do

vody tak dlouho, až neunikají žádné bublinky vzduchu.

2. Filtr znovu nasaďte.

• "Použití vodního filtru", Strana184

Zatlačte vodní filtr přímo a pevně do přípojky nádržky. Zbytky odvápňovacího prostředku ucpávají nádržku na vodu.

1. Vyjměte nádržku na vodu.

2. Důkladně vyčistěte nádržku na vodu.

Na vnitřním dnu spotřebiče se nachází kapky vody. Odkapávací miska byla vyjmuta příliš brzy.

Odkapávací misku vyjměte teprve několik vteřin po výdeji posledního nápoje. Není možné vyjmout spařovací jednotku. Spařovací jednotka se nenachází v poloze pro vyjmutí.

Spotřebič opět zapněte. Spotřebič nelze obsluhovat. Změňte ukazatele na displeji. Spotřebič je v režimu demo. 1. Vyjměte nádržku na vodu s naplňte ji čerstvou, studenou vodou.

2. Nádržku na vodu znovu nasaďte.

Mlýnek se nespustí. Spotřebič je příliš horký. 1. Odpojte spotřebič od sítě.

2. Vyčkejte 1hodina, aby se spotřebič

ochladil.cs Odstranění poruch

Problém s výsledkem Porucha Příčina Odstranění poruchy Kvalita kávy nebo mléčné pěny se značně liší. Spotřebič je zanesen vodním kamenem.

Odvápněte spotřebič.

• "Použití odvápnění", Strana195 Kvalita mléčné pěny kolísá. Kvalita mléčné pěny závisí na druhu použitého mléka nebo rostlinného nápoje.

Volbou mléčného nebo rostlinného druhu nápoje optimalizujte výsledek. Káva se nevydává nebo pouze po kapkách. Není dosaženo nastaveného plnicího množství. Je nastaven příliš jemný stupeň mletí.

Nastavte hrubší stupeň mletí.

• "Nastavení stupně mletí", Strana183 Spotřebič je velmi zanesen vodním kamenem.

Odvápněte spotřebič.

• "Použití odvápnění", Strana195 Ve vodním filtru se nachází vzduch.

1. Ponořte vodní filtr otvorem nahoru do

vody tak dlouho, až neunikají žádné bublinky vzduchu.

2. Filtr znovu nasaďte.

• "Použití vodního filtru", Strana184 Spotřebič je znečištěný.

Vyčistěte spařovací jednotku.

• "Čištění spařovací jednotky", Strana193

Spotřebič odvápněte a vyčistěte.

• "Použití calc‘nClean", Strana196 Je nastavená příliš vysoká intenzita kávy.

Snižte intenzitu kávy na např. "normální".

• "Přizpůsobení intenzity kávy", Strana182 Káva nemá vrstvu pěny. Není použit optimální druh kávy.

Používejte kávu s vyšším obsahem zrn robusta.

Používejte zrna s tmavším pražením. Zrna již nejsou čerstvě pražená.

Použijte čerstvá zrna. Stupeň mletí není přizpůsobený kávovým zrnům.

Nastavte jemnější stupeň mletí.

• "Nastavení stupně mletí", Strana183 Káva je příliš kyselá. Je nastaven příliš hrubý stupeň mletí.

Nastavte jemnější stupeň mletí.

• "Nastavení stupně mletí", Strana183 Není použit optimální druh kávy.

Používejte kávu s vyšším obsahem zrn robusta.

Používejte zrna s tmavším pražením.Odstranění poruch cs

Porucha Příčina Odstranění poruchy Káva je příliš hořká. Je nastaven příliš jemný stupeň mletí.

Nastavte hrubší stupeň mletí.

• "Nastavení stupně mletí", Strana183 Není použit optimální druh kávy.

Změňte druh kávy. Káva chutná spáleně. Je nastaven příliš jemný stupeň mletí.

Nastavte hrubší stupeň mletí.

• "Nastavení stupně mletí", Strana183 Není použit optimální druh kávy.

Změňte druh kávy. Teplota kávy je nastavena příliš vysoká.

• "Přehled základních nastavení", Strana189 Kávová sedlina není kompaktní a je příliš vlhká. Stupeň mletí není optimálně nastaven.

Nastavte hrubší nebo jemnější stupeň mletí.

• "Nastavení stupně mletí", Strana183 Příliš malé množství mleté kávy.

Použijte 2 zarovnané odměrky mleté kávy. Zrna jsou příliš olejnatá.

Použijte jiný druh zrn.cs Přeprava, uskladnění a likvidace

Přeprava, uskladnění a likvidace Zde se dozvíte, jak svůj spotřebič připravíte pro přepravu a uskladnění. Kromě toho se dozvíte, jak zlikvidujete staré spotřebiče. Aktivace ochrany před mrazem Při přepravě a skladování chraňte svůj spotřebič před působením mrazu POZOR! Zbytky tekutin ve spotřebiči mohou při přepravě nebo skladování poškodit spotřebič.

Před přepravou nebo skladováním vyprázdněte systém vedení. Předpoklady ¡ Spotřebič je připravený kprovozu. ¡ Nádržka na vodu je naplněná.

1. Vyjměte nádobu na mléko.

2. Vyčistěte spařovací jednotku.

• "Čištění spařovací jednotky", Strana193

3. Pod výpustný systém umístěte

4. stiskněte tolikrát, až se na displeji

zobrazí "Mléčná pěna".

5. stiskněte tolikrát, až se na displeji

7. Vyčkejte, až ze spotřebiče uniká

8. Vyjměte nádržku na vodu.

a Spotřebič se vyprázdní automaticky.

9. Pokud se zobrazí hlášení "Naplňte

prosím nádobu s vodou", hlášení ignorujte. 10.Vyprázdněte a vyčistěte nádržku na vodu a odkapávací misku. 11.Vložte nádržku na vodu a odkapávací misku. 12.Vypněte spotřebič a odpojte ho od elektrické sítě. Likvidace starého spotřebiče Díky ekologické likvidaci je možné opětovné použití cenných surovin.

1. Vytáhněte síťovou zástrčku síťového

2. Odpojte síťový kabel.

3. Spotřebič ekologicky zlikvidujte.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení. Zákaznický servis Pokud máte dotazy, nemůžete-li poruchu odstranit sami nebo musí být spotřebič opraven, kontaktujte náš zákaznický servis. Velké množství problémů můžete sami odstranit díky informacím o odstraňování poruch uvedených v tomto návodu nebo na naší webové stránce. Pokud tomu tak není, kontaktujte náš zákaznický servis. Vždy najdeme vhodné řešení. V případě poškození v záruce a po uplynutí záruky výrobce zajistíme opravu vašeho spotřebiče originálními náhradními díly zaškolenými techniky zákaznické služby. Originální náhradní díly relevantní pro funkčnost podle příslušného nařízení ekodesign obdržíte u našehoTechnické údaje cs

zákaznického servisu po dobu min. 7 let od uvedení vašeho spotřebiče na trh v Evropském hospodářském prostoru. Upozornění:Využití zákaznického servisu je v rámci záručních podmínek výrobce bezplatné. Podrobné informace o záruční době a záručních podmínkách ve vaší zemi obdržíte u našeho zákaznického servisu, svého prodejce nebo na našich internetových stránkách. Při kontaktování zákaznického servisu potřebujete číslo výrobku (E-č.) a výrobní číslo (FD) vašeho spotřebiče. Kontaktní údaje zákaznického servisu viz seznam servisních služeb na konci návodu nebo naše webová stránka. Označení produktu (E-č.) a výrobní číslo (FD) Číslo výrobku (E-č.) a výrobní číslo (FD) je uvedeno na typovém štítku spotřebiče. Pro rychlé nalezení údajů vašeho spotřebiče a telefonního čísla zákaznického servisu si můžete údaje poznačit. Záruční podmínky Na váš spotřebič máte nárok na záruku podle níže uvedených podmínek. Pro tento přístroj platí záruční podmínky, které byly vydány naší kompetentní pobočkou v zemi, ve která byl přístroj zakoupen. Záruční podmínky si můžete kdykoliv vyžádat prostřednictvím svého odborného prodejce, u kterého jste zakoupili přístroj, nebo přímo v naší pobočce v příslušné zemi. Technické údaje Zde naleznete čísla a fakta o vašem spotřebiči. Napětí 220–240V∼ Frekvence 50Hz Příkon 1500W Maximální tlak čerpadla, statický 15bar Maximální kapacita zásobníku na vodu (bez filtru) 1,7l Maximální kapacita zásobníku na kávová zrna 270g Délka kabelu 100cm Výška spotřebiče 37,3cm Šířka spotřebiče 24,9cm Hloubka spotřebiče 42,8cm Hmotnost, bez náplně 8-9kg Druh mlýnku Keramikaru

Česká republika, Czech Republic Více informací (např. záruční podmínky, prodloužená záruka aj.) naleznete na webových stránkách www.siemens- home.bsh-group.com/cz/ nebo nás kon- taktujte na +420 251 095 511 BSH domácí spotřebiče s.r.o. Firemní servis domácích spotřebičů Radlická 350/107c 158 00 Praha 5 Příjem oprav Tel: +420 251 095 042 mailto:opravy@bshg.com www.siemens-home.bsh-group.com/cz
