| Type de produit | Haut-parleur de graves (subwoofer) pour voiture |
| Marque | JBL |
| Modèle | Stadium 1224 |
| Puissance admissible (RMS) | 250 W |
| Puissance crête | 1000 W |
| Sensibilité | 92 dB (à 2,83 V/1 m) |
| Réponse en fréquence | 27 Hz - 175 Hz |
| Impédance | 2 ou 4 ohms (sélectionnable via commutateur SSI) |
| Diamètre de la bobine acoustique | 50 mm (2 pouces) |
| Profondeur de montage | 83 mm (3-5/16 pouces) |
| Diamètre externe | 310 mm (12-1/4 pouces) |
| Diamètre de découpe | 282 mm (11-1/8 pouces) |
| Types de caissons recommandés | Fermé, à évent, passe-bande |
| Fonctions spéciales | Sélecteur d'impédance Smart Impedance™ (SSI), montage depuis l'extérieur ou l'intérieur |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Éviter les produits abrasifs. |
| Sécurité | Ne pas écouter à des volumes élevés pendant la conduite. Risque de dommages auditifs et de distraction. |
| Pièces détachées incluses | Joint de montage en mousse, mode d'emploi, fiche technique |
| Réparabilité | Confier l'installation et les réparations à un professionnel qualifié. Le commutateur SSI est accessible. |
FOIRE AUX QUESTIONS - Stadium 1224 JBL
Questions des utilisateurs sur Stadium 1224 JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleurs de voiture au format PDF gratuitement ! Retrouvez votre notice Stadium 1224 - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Stadium 1224 de la marque JBL.

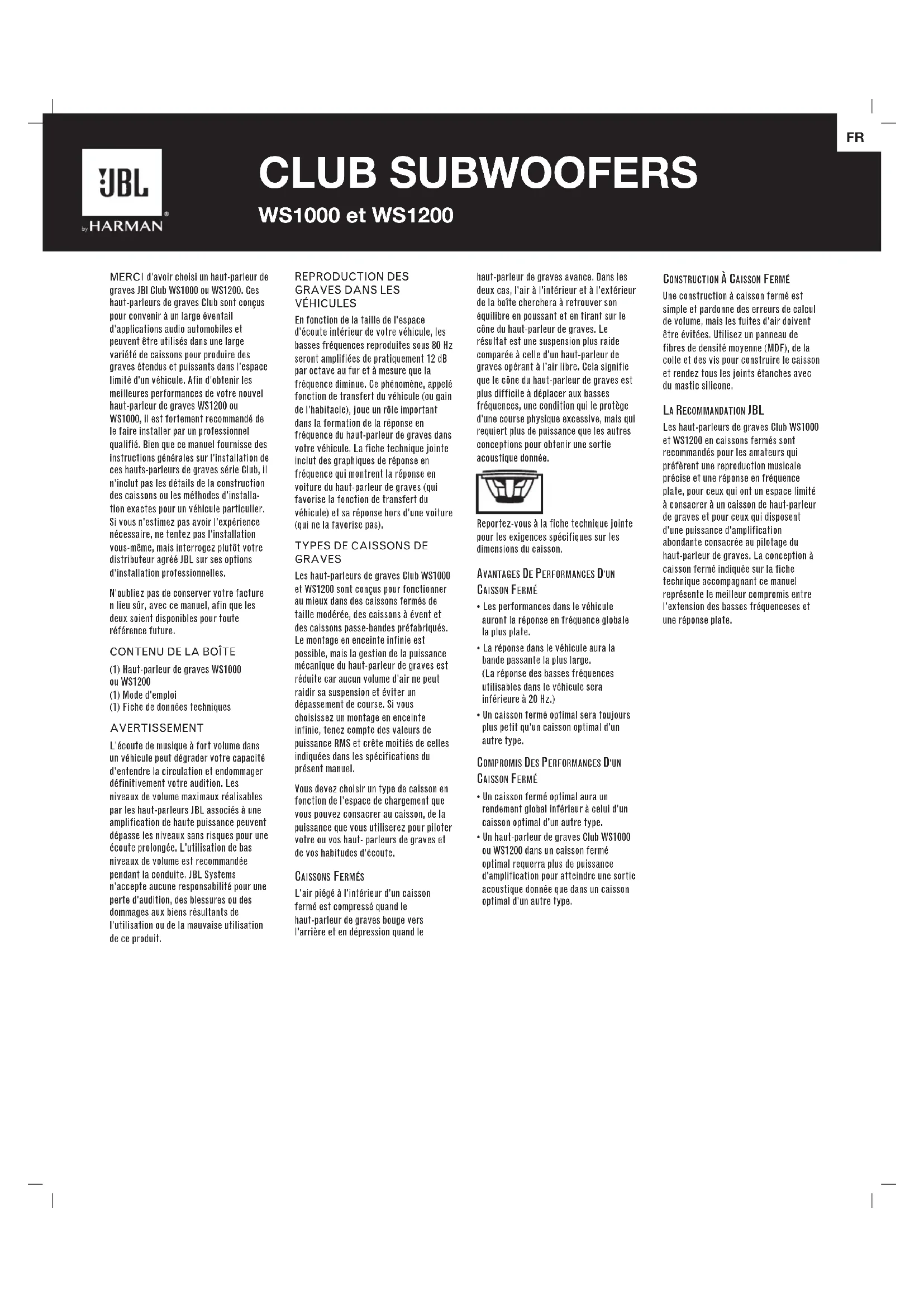

MODE D'EMPLOI Stadium 1224 JBL
MERCI d'avoir choisi un haut-parleur de graves JBI Club WS1000 ou WS1200. Ces haut-parleurs de graves Club sont conçus pour convenir à un large éventail d'applications audio automobiles et peuvent être utilisés dans une large variété de caissons pour produire des graves étendus et puissants dans l'espace limité d'un véhicule. Afin d'obtenir les meilleures performances de votre nouvel haut-parleur de graves WS1200 ou WS1000, il est fortement recommandé de le faire installer par un professionnel qualifié. Bien que ce manuel fournisse des instructions générales sur l'installation de ces hauts-parleurs de graves série Club, il n'inclut pas les détails de la construction des caissons ou les méthodes d'installation exactes pour un véhicule particulier. Si vous n'estimez pas avoir l'expérience nécessaire, ne tentez pas l'installation vous-même, mais interrogez plutôt votre distributeur agréé JBL sur ses options d'installation professionnelles.
N'oubliez pas de conserver votre facture n lieu sûr, avec ce manuel, afin que les deux soient disponibles pour toute référence future.
CONTENU DE LA BOÎTE
(1) Haut-parleur de graves WS1000 ou WS1200
(1) Mode d'emploi
(1) Fiche de données techniques
AVERTISSEMENT
L'écoute de musique à fort volume dans un véhicule peut dégrader votre capacité d'entendre la circulation et endommager définitivement votre audition. Les niveaux de volume maximaux réalisables par les haut-parleurs JBL associés à une amplification de haute puissance peuvent dépasse les niveaux sans risques pour une écoute prolongée. L'utilisation de bas niveaux de volume est recommandée pendant la conduite. JBL Systems n'accepte aucune responsabilité pour une perte d'audition, des blessures ou des dommages aux biens résultants de l'utilisation ou de la mauvaise utilisation de ce produit.
REPRODUCTION DES GRAVES DANS LES VÉHICULES
En fonction de la taille de l'espace d'écoute intérieur de votre véhicule, les basses fréquences reproduites sous 80 Hz seront amplifiées de pratiquement 12 dB par octave au fur et à mesure que la fréquence diminue. Ce phénomène, appelé fonction de transfert du véhicule (ou gain de l'habitacle), joue un rôle important dans la formation de la réponse en fréquence du haut-parleur de graves dans votre véhicule. La fiche technique jointe inclut des graphiques de réponse en fréquence qui montrent la réponse en voiture du haut-parleur de graves (qui favorise la fonction de transfert du véhicule) et sa réponse hors d'une voiture (qui ne la favorise pas).
TYPES DE CAISSONS DE GRAVES
Les haut-parleurs de graves Club WS1000 et WS1200 sont conçus pour fonctionner au mieux dans des caissons fermés de taille modérée, des caissons à évent et des caissons passe-bandes préfabriqués. Le montage en enceinte infinie est possible, mais la gestion de la puissance mécanique du haut-parleur de graves est réduite car aucun volume d'air ne peut raidir sa suspension et éviter un dépassement de course. Si vous choisissez un montage en enceinte infinie, tenez compte des valeurs de puissance RMS et crête moitiés de celles indiquées dans les spécifications du présent manuel.
Vous devez choisir un type de caisson en fonction de l'espace de chargement que vous pouvez consacrer au caisson, de la puissance que vous utiliserez pour piloter votre ou vos haut-parleurs de graves et de vos habitudes d'écoute.
CAISSONS FERMÉS
L'air piégé à l'intérieur d'un caisson fermé est compressé quand le haut-parleur de graves bouge vers l'arrière et en dépression quand le
haut-parleur de graves avance. Dans les deux cas, l'air à l'intérieur et à l'extérieur de la boîte cherchera à retrouver son équilibre en poussant et en tirant sur le cône du haut-parleur de graves. Le résultat est une suspension plus raide comparée à celle d'un haut-parleur de graves opérant à l'air libre. Cela signifie que le cône du haut-parleur de graves est plus difficile à déplacer aux basses fréquences, une condition qui le protège d'une course physique excessive, mais qui requiert plus de puissance que les autres conceptions pour obtenir une sortie acoustique donnée.
Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du caisson.
AVANTAGES DE PERFORMANCES D'UN CAISSON FERMÉ
- Les performances dans le véhicule auront la réponse en fréquence globale la plus plate.
- La réponse dans le véhicule aura la bande passante la plus large. (La réponse des basses fréquences utilisables dans le véhicule sera inférieure à 20 Hz.)
- Un caisson fermé optimal sera toujours plus petit qu'un caisson optimal d'un autre type.
COMPROMIS DES PERFORMANCES D'UN CAISSON FERMÉ
- Un caisson fermé optimal aura un rendement global inférieur à celui d'un caisson optimal d'un autre type.
- Un haut-parleur de graves Club WS1000 ou WS1200 dans un caisson fermé optimal requerra plus de puissance d'amplification pour atteindre une sortie acoustique donnée que dans un caisson optimal d'un autre type.
CONSTRUCTION À CAISSON FERMÉ
Une construction à caisson fermé est simple et pardonne des erreurs de calcul de volume, mais les fuites d'air doivent être évitées. Utilisez un panneau de fibres de densité moyenne (MDF), de la colle et des vis pour construire le caisson et rendez tous les joints étanches avec du mastic silicone.
LA RECOMMANDATION JBL
Les haut-parleurs de graves Club WS1000 et WS1200 en caissons fermés sont recommandés pour les amateurs qui préfèrent une reproduction musicale précise et une réponse en fréquence plate, pour ceux qui ont un espace limité à consacrer à un caisson de haut-parleur de graves et pour ceux qui disposent d'une puissance d'amplification abondante consacrée au pilotage du haut-parleur de graves. La conception à caisson fermé indiquée sur la fiche technique accompagnant ce manuel représente le meilleur compromis entre l'extension des basses fréquenceses et une réponse plate.
CAISSONS À ÉVENTS
Un caisson à évent se comporte comme un caisson fermé aux fréquences supérieures à sa fréquence d'accord (résonance). À la résonance (définie par l'évent), l'évent produit la majorité du son, le cône du haut-parleur de graves est pratiquement stationnaire pendant que l'air à l'intérieur de l'évent vibre. Cela offre une meilleure gestion de la puissance mécanique à la résonance et au-dessus, mais réduit la capacité de puissance mécanique sous la résonance. Comme le cône du haut-parleur de graves et la bobine acoustique ne bougent pas beaucoup à la résonance, le flux d'air à travers la bobine acoustique est minimisé et la gestion de la puissance thermique est légèrement réduite à cette fréquence.
Les caissons à évent offrent le meilleur rendement dans la plage 40 Hz - 60 Hz, au détriment de la production du son dans l'octave la plus grave (sous 40 Hz). L'utilisation d'un filtre infrasonore est recommandée avec les caissons à évent. Le caisson à évent optimal pour un haut-parleur de graves série Club est plus grand qu'un caisson fermé optimal.
Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du caisson.
AVANTAGES DE PERFORMANCES D'UN CAISSON À ÉVENT
- Un caisson à évent optimal offre un meilleur rendement et une sortie plus élevée dans la plage 40 Hz - 60 Hz qu'un caisson fermé optimal.
- Un caisson à évent optimal offre une plus grande sensation de graves qu'un caisson fermé optimal.
- Un haut-parleur de graves Club WS1000 ou WS1200 dans un caisson à évent optimal requerra moins de puissance d'amplification pour atteindre une sortie acoustique donnée (vers le bas jusqu'à la fréquence de résonance du caisson) qu'un caisson fermé optimal.
COMPROMIS DES PERFORMANCES D'UN CAISSON À ÉVENT
- Sortie réduite dans l'octave la plus grave (sous 40 Hz).
- Gestion de la puissance mécanique réduite sous de la fréquence de résonance du caisson. L'utilisation d'un filtre infrasonore électronique est fortement recommandée pour réduire le risque de surcharge du haut-parleur de graves sous la fréquence de résonance du caisson.
- Un caisson à évent optimal est toujours plus grand qu'un caisson fermé optimal.
CONSTRUCTION D'UN CAISSON À ÉVENT
La construction d'un caisson à évent est plus difficile que la construction d'un caisson fermé. Le volume du caisson et les dimensions de l'évent ont une relation spécifique avec les caractéristiques physiques et électromécaniques du haut-parleur de graves, ce qui impose un respect strict du volume de caisson et des caractéristiques d'évent recommandées. Comme pour un caissons fermé, utilisez du panneau de fibres de densité moyenne, de la colle et des vis pour construire le caisson et rendez tous les joints étanches avec du mastic silicone.
LA RECOMMANDATION D'JBL
Les haut-parleurs de graves Club WS1000 et WS1200 dans des caissons à évent sont recommandés aux amateurs qui préfèrent une réponse des graves accentuée, à ceux qui disposent d'un grand espace de chargement à consacrer à un caisson de haut-parleur de graves et à ceux qui utiliseront une amplification moins puissante pour piloter leur haut-parleur de graves. Le volume et les dimensions de port indiqués sur la fiche technique incluse doivent être respectés précisément pour assurer des performances optimales.
CAISSONS PASSE-BANDES
Les caissons passe-bandes peuvent fournir la meilleure puissance de toute combinaison d'amplificateur et de haut-parleur de graves sur une bande de fréquences limitée, mais toute puissance supplémentaire est obtenue au détriment de la précision du son. Les caissons passe-bandes combinent un caisson fermé ou à évent qui contient le haut-parleur de graves et une chambre à évent dans laquelle le haut-parleur de graves produit le son. La chambre à évent agit comme un filtre passe-bas acoustique qui modère les hautes fréquences du son du haut-parleur de graves. Cette atténuation des haules fréquences peut rendre très difficile l'écoute de la distorsion de l'amplificateur et du haut-parleur ; par conséquent, vous pouvez ne pas être à même de déterminer quand le haut-parleur de graves risque d'être endommagé.
Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du caisson.
AVANTAGES DE PERFORMANCES DES CAISSONS PASSE-BANDES
- Un caisson passe-bande optimal fournit une sortie plus élevée sur une bande passante limitée qu'un caisson optimal d'un autre type.
COMPROMIS DES PERFORMANCES D'UN CAISSON PASSE-BANDE
- Les caissons passe-bandes offrent une sortie élevée au détriment de la précision du son.
- Un caisson passe-bande optimal fournit une bande passante plus limitée qu'un caisson optimal d'un autre type.
- Les caractéristiques de filtre passe-bas du caisson peuvent rendre difficile la détection à l'écoute du risque de dégâts au haut-parleur de graves.
- Un caisson passe-bande optimal est habituellement plus grand qu'un caisson à évent optimal.
CONSTRUCTION DES CAISSONS PASSE-BANDES
La construction d'un caisson passe-bande est plus difficile que la construction d'un caisson à évent car dans les deux cas les paramètres de conception de la section de l'évent doivent être respectés strictement. (La section fermée est la moins sensible des variantes des petites conceptions et constructions.) Heureusement, il existe de nombreux caissons passe-bandes préfabriqués conçus pour extraire le meilleur rendement possible de presque tous les haut-parleurs de graves. Les caissons passe-bandes préfabriqués sont fortement recommandés si vous devez utiliser un caisson passe-bande. Si vous choisissez de construire votre propre caisson passe-bande, utilisez du panneau de fibres de densité moyenne (MDF), de la colle et des vis et veillez à rendre tous les joins étanches avec du mastic silicone.
LA RECOMMANDATION JBL
Les caissons passe-bandes sont recommandés uniquement pour les amateurs qui veulent de hauts niveaux de pression sonore (SPL) sans tenir compte de la précision du son. Si des graves à pression sonore élevée ET un son de qualité sont vos objectifs, choisissez plutôt un caisson à évent.
MONTAGE DU HAUT-PARLEUR DE GRAVES
Les haut-parleurs de graves Club WS1000 et WS1200 peuvent être monté depuis l'extérieur ou l'intérieur du caisson. Quel que soit votre montage du haut-parleur de graves, utilisez le joint en mousse de montage pour assurer l'étanchéité entre la structure du haut-parleur de graves et le caisson.
BRANCHEMENT DU HAUT-PARLEUR DE GRAVES

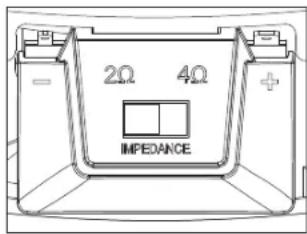

RÉGLAGE DE L'IMPÉDANCE
Les haut-parleurs de graves Club WS1000 et WS1200 incluent un commutateur Selectable Smart Impedance™ (SSI). Cette caractéristique exclusive vous permet de régler l'impédance du haul-parleur de graves à 2 ohms ou 4 ohms en basculant un commutateur (voir les illustrations à droite). Cela vous permet d'obtenir le meilleur de votre amplificateur de graves dans toute situation. Le réglage SSI 2 ohms accroît la sortie du haut-parleur de graves de 3 décibels par rapport au réglage 4 ohms, selon l'amplificateur.
Les performances sont identiques dans tous les autres aspects. Si l'amplificateur connecté est prévu pour fonctionner sous 2 ohms et si ses caractéristiques puissance sous 2 ohms correspondent aux spécifications de puissance du haut-parleur de graves, le réglage du commutateur SSI sur la position 2 ohms offrira le rendement maximal.
IMPORTANT : vérifiez que l'amplificateur de graves est éteint avant de régler le commutateur SSI. Ne changez pas la position du commutateur lorsque l'amplificateur de graves est allumé. Ceci pourrait endommager l'amplificateur.
BRANCHEMENT DE L'AMPLIFICATEUR
Les connecteurs des haut-parleurs de graves Club WS1000 et WS1200 sont compatibles avec des connexions rapides (non fournies) ou des brasures. La section de fil recommandée va de 2,08 mmç à 8,37 mmç, selon la longueur du fil entre l'amplificateur et le haut-parleur de graves. Une section de fil plus importante est préférable au-delà de 2 m (6').
La borne plus large est le positif et la plus étroite est le négatif (également marqué sur le couvercle des bornes).
REMARQUE : si vous utilisez un fil dénudé non étamé, veillez à ce qu'aucun brin + et - ne se touche. Un contact des brins peut créer un court-circuit et endommager l'amplificateur.
SPÉCIFICATIONS
Haut-parleur de graves automobile SSI extra-plat Haut-parleur de graves automobile SSI extra-plat Puissance admise (RMS) : 200 W 250 W
Puissance supportée (crête) : 800 W 1000 W Sensibilité à 2,83 V/1 m : 89 dB 92 dB
Réponse en fréquence : 35 Hz - 175 Hz 27 Hz - 175 Hz
Impédance : 2 ou 4 ohms (sélectionnable) 2 ou 4 ohms (sélectionnable) Diamètre de bobine acoustique : 50 mm (2") 50 mm (2")
Profondeur de montage : 83 mm (3-5/16")
Diamètre externe :
Diamètre de découpe :
268 mm (10-9/16")
240 mm (9-1/2")
83 mm (3-5/16")
310 mm (12-1/4")
282 mm (11-1/8")
Un numéro de série valide est requis pour la couverture de la garantie. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis. Ces produits sont conçus pour des applications mobiles et ne sont pas destinés à une connexion au secteur.
