Caractéristique	Détails
Type de produit	Haut-parleur voiture
Puissance de sortie	200 Watts RMS
Réponse en fréquence	30 Hz - 120 Hz
Dimensions	Dimensions compactes pour un montage facile
Connectivité	Entrées RCA pour une connexion facile à votre autoradio
Installation	Facile à installer avec des instructions claires fournies
Entretien	Vérifier régulièrement les connexions et nettoyer le boîtier
Sécurité	Ne pas exposer à l'humidité excessive, utiliser des câbles appropriés
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Compatible avec la plupart des systèmes audio de voiture

FOIRE AUX QUESTIONS - BassPro HUB JBL

Comment installer le JBL BassPro HUB dans ma voiture ?

Pour installer le JBL BassPro HUB, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le connecter à votre système audio en respectant les polarités et en utilisant les câbles appropriés.

Pourquoi mon JBL BassPro HUB ne s'allume pas ?

Vérifiez que le fusible est en bon état et que les connexions sont correctement établies. Assurez-vous également que votre voiture est en marche et que la batterie est chargée.

Comment ajuster les paramètres de basses sur le JBL BassPro HUB ?

Utilisez le contrôle de niveau de basse situé sur le panneau avant du haut-parleur pour ajuster les basses selon vos préférences. Vous pouvez également utiliser un égaliseur si votre autoradio en est équipé.

Le JBL BassPro HUB produit un son déformé. Que faire ?

Assurez-vous que le haut-parleur est correctement installé et qu'il n'est pas surchargé. Vérifiez les réglages de votre autoradio et réduisez le volume si nécessaire. Un son déformé peut également être causé par des fichiers audio de mauvaise qualité.

Le JBL BassPro HUB est-il compatible avec tous les systèmes audio de voiture ?

Le JBL BassPro HUB est compatible avec la plupart des systèmes audio de voiture, mais il est recommandé de vérifier la compatibilité avec votre autoradio avant l'achat.

Comment dépoussiérer ou nettoyer le JBL BassPro HUB ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

Mon JBL BassPro HUB émet un bruit de grésillement. Que faire ?

Un bruit de grésillement peut être causé par une mauvaise connexion. Vérifiez toutes les connexions et les câbles. Assurez-vous que l'amplificateur n'est pas en surcharge et que le signal audio est propre.

Comment retourner ou échanger mon JBL BassPro HUB ?

Pour retourner ou échanger votre JBL BassPro HUB, consultez la politique de retour du vendeur ou du magasin où vous l'avez acheté. Assurez-vous de conserver le reçu et l'emballage d'origine.

MODE D'EMPLOI BassPro HUB JBL

Votre produit JBL a ete concu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

• Veuiliez prendre le temps de dire complètement votre mode d'emploi avant d'utiliser ou d'insteller libre caisson de graves.
• Conservez le mode d'emploi de votre JBL BassPro Hub dans toute boite à gants avec le mode d'emploi de votre voiture.
• Rangez la facture de votre caisson de graves avec vos autres documents importants afin d'obtenir rapidement un service sous garantie si nécessaire.

PRÉSENTATION DU MANUEL

Ce manuel déscrit les directives d'installation générales et les instructions d'utilisation. Cependant, veiliez notes qu'une installation convenable de composants audio et video mobiles requiert une expérience qualifiée et des procédures mécaniques et électriques. Si vous ne disposez pas des connaissances et des outils permettant d'executer correctement cette installation, nous给您 recommendons fortement de consulter un distributeur/agree JBL pour connaître vos options d'installation. Conservez toutes les instructions et les factures à titre de referencia. Considerez ce manuel comme une caractéristique indispensable de votre caisson de graves.

Contenu de la boite

1 JBL BassPro Hub
1 faisceau de cablage
1axe de fixation sur vehicule
1 telecommande avec cable de 5 m (16-2/5")
1 mode d'emploi

INSTALLATION

IMPORTANT: débranche la borne négative de la batterie (-) du vehicule avant de commencer l'installation.

REMARQUE : vous pouvez trouver plus pratique de faire tous les branchements à la base de l'amplificateur avant de la monter définitivement.

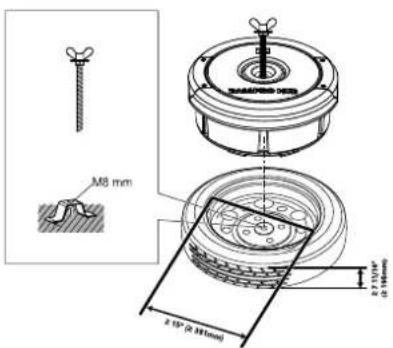

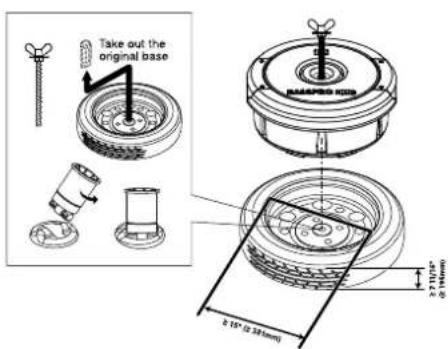

MONTAGE DU BASSPRO HUB

Le BassPro Hub se monte dans la jante de la roue de secours, dans votre coffre. Pour monter le BassPro Hub correctement, suivez ces étapes :

1. Demontez l'axe de montage de la roue de secours du vehicule.
2. Assurez-vous que la roue de secours est placée dans le coffre avec l'extérieur de la roue de secours vers le bas; le dos de la jante doit être orientée vers vous. Cela garantira une profondeur de montage suffisante pour le BassPro Hub.
3. Placez soigneusement le BassPro Hub à l'intérieur de la jante de la roue de secours.
4. Insérez l'axe de montage du BassPro Hub dans l'encoche du centre du BassPro Hub. Lorsqu'il atteint le support de fixation de la roue de secours, commencez à tourner dans le sens horaire pour visser l'axe dans le support et serrez. Certaines applications exigent l'utilisation de l'adaptateur inclus afin de fournir une encoche filétée à l'axe de montage.

REMARQUE: afin de ne pas endommager le BassPro Hub ou la jante de la roue de secours, ne serrez pas excessivement l'axe de montage.

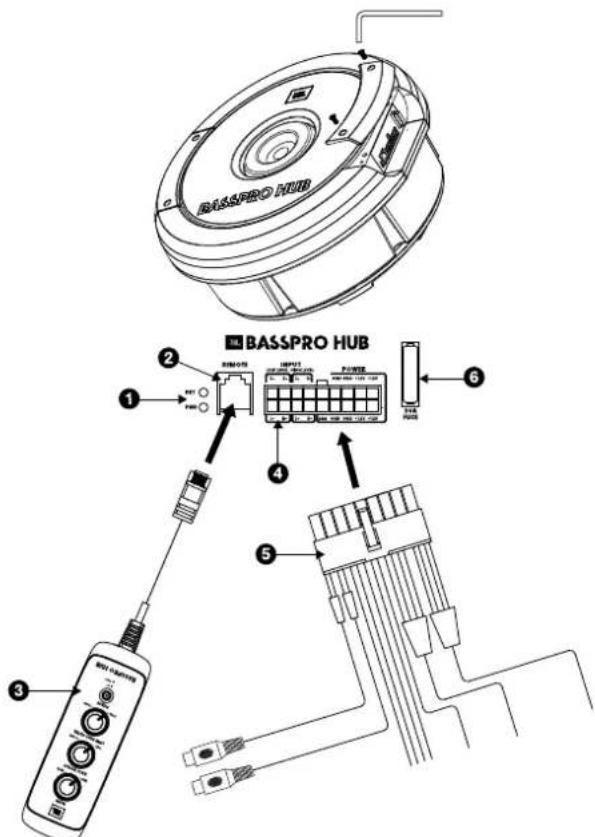

PANNEAU DES ENTREES DU BASSPRO HUB

Vous ferez toutes les connexions de l'installation electrique sur le panneau du cote droit du BassPro Hub. Pour acceder au panneau, enlevez les deux vis de fixation du couvercle du panneau supérieur du BassPro Hub, puis soulevez le couvercle (voir l'illustration cédssous).

1. TÉMOINS D'ALIMENTATION ET DE PROTECTION

Le témoin PWR s'allume lorsque le BassPro Hub reçoit une alimentation électrique et un signal, et diffuse le son normalement. Le témoin PRT s'allume si l'amplificateur entre en mode de protection en cas de conditions telles qu'une sur/sous-tension, un court-circuit, une défaillance de circuit de sortie d'amplificateur ou une chaleur excessive.

2 & 3. ENTRÉE DE TÉLECOMMANDE ET CONTROLEUR DE TÉLECOMMANDE DU BASSPRO HUB

Les réglages audio du BassPro Hub se font tous à l'aide de la télécommande incluse. Commencez par brancher le contrôleur de télécommande (3.) dans l'entrée REMOTE (2.) du BassPro Hub.

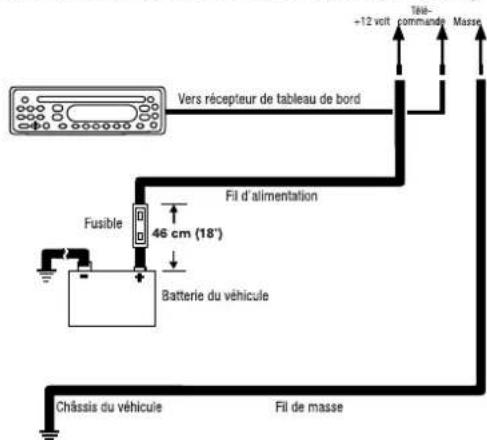

4 & 5. BORNE INPUT/POWER ET FAISCEAU DE CÁBLAGE

Branchez le faisceau de câblage inclus (5.) à la borne (4.) INPUT/ POWER du BassPro Hub.

• ALIMENTATION, connectez le fil d'alimentation rouge du faisceau à la borne positive (+) de la batterie de votre vehicule. Vous doivent également installer un porte-fusible avec un fusible de 40 A à moins de 46 cm (18") de la batterie.
• MASSE, connectez le fil noir de masse du faisceau à un point solide et metallique du chassin du vehicule en utilisant une cosse à œil. Poncez au papier abrasif pour enlever la peinture de la surface metallique à l'emplacement de la connexion à la masse. Utilisez une rondelle de blocage en étoile pour bloquer la connexion.
• ALLUMAGE À DISTANCE, connectez le fil bleu du faisceau au fil de sortie de télécommande de votre apparéil principal, s'il en a un et si vous utilisez les entrées de niveau ligne.

ENTRÉES DE SIGNAL DE NIVEAU LIGNE

Si vous appeareil principal a une sortie caisson de graves, connectez-la aux entrées de niveau ligne du faisceau de cablage du BassPro Hub avec un cable RCA.

ENTRÉES DES SIGNAUX DE NIVEAU HAUT-PARLEUR

Si vous appeareil principal a uniquement des sorties de niveau haut-parleur, epissez ses fils de haut-parleurs gauches et droits (avant ou arriere), puis connectez les fils epissés aux fils correspondants L+, L-, R+ et R- du faisceau du BassPro Hub. Les raccords d'epissures ne sont pas inclus.

Important: les amplificateurs de certains systèmes audio d'origine incluent des filtres Electroniques qui limitent la quantite de graves envoyee aux plus petits haut-parleurs du systeme. Ce filtrage degradera les performances du BassPro Hub. Pour obtenir le plus de

basses fréquences possibles de votre caisson de graves, raccordez le faisceau de niveau haut aux sorties de haut-parleurs du système d'origine qui sont connectées aux plus grands haut-parleurs du système (ceux destinés à produit le plus de basses fréquences).

6. FUSIBLE

Si nécessaire, remplacez le fusible par un du calibre correspondant : 30 A.

UTILISATION DE LA TÉLECOMMANDE POUR LES RÉGLAGES AUDIO

7. RÉGLAGE DU GAIN

Le réglage du gain vous permet de faire correspondre la sensibilité d'entrée du BassPro Hub à la sortie de votre récepteur et d'adapter le volume relatif des autres haut-parleurs de votre vehicule.

1. Démarrez avec la commande de gain régée au minimum et les commandes de répartition et de graves tournées à mi-course.
2. Choisissez une musique contenant des basses fréquences substantielles et tournez la commande de volume de votre récepteur au 34 de sa course totale.
3. Reglez la commande de gain dans le sens hora, en écouteant attentivement la sortie des graves. Si vous percevez une distorsion, tournez la commande de gain dans le sens trigonométrique pour diminuer le gain.

8. AJOUT DU BASS BOOST

Réglez la commande Bass Boost dans le sens horsaire ou trigonométrique en fonction de votre goût. Vous pouvez ajouter jusqu'à +12dB d'amplification des basses fréquences.

Réglez la commande de répartition en tournant le bouton du filtre passée-bas jusqu'à ce que le BassPro Hub diffuse uniquement les informations des basses fréquences – vous ne devez pas entendre autres composantes telles que les voix dans le haut-parleur grave.

10. RÉGLAGE DE LA PHASE DU CAISSON DE GRAVES

Le bouton de phase vous permet de désir les réglages 0° ou 180° afin d'obtenir la sortie de graves la plus performante. Appuyez sur le bouton pour 180° et laissez le bouton soit pour 0°. Enforcez et libéré le bouton pour déterminer le réglage qu'on donne les membres résultats dans votre système.

CHARACTERISTIQUES

• Puissance de l'amplificateur : 200 W RMS (2 ohms)
• Réponse en fréquence : 30 Hz - 150 Hz
  Fusible:30A
• Intensité consommée maximale : 30 A
• Intensité consommée au repos : <1,2 A
• Fréquence de croisement : 50 Hz - 150 Hz
  Pente du filtré: 24 dB/octave
• Suramplification des graves : 0 -12dB variable à 50 Hz fixes
  Sensibilité d'entrée de niveau ligne: 0,2 V - 4 V
  Sensibilité d'entrée de niveau haut-parleur: 0,5 V - 10 V
  Dimensions (P× H):360× 164mm
