Produkttyp	Baslåda (subwoofer) för bil
Varumärke	JBL
Modell	Stadium 1224
Godkänd effekt (RMS)	250 W
Maximal effekt (peak)	1000 W
Känslighet	92 dB (vid 2,83 V/1 m)
Frekvensomfång	27 Hz - 175 Hz
Impedans	2 eller 4 ohm (valbart via SSI-omkopplare)
Diameter på talspole	50 mm (2 tum)
Monteringsdjup	83 mm (3-5/16 tum)
Yttre diameter	310 mm (12-1/4 tum)
Utskärningsdiameter	282 mm (11-1/8 tum)
Rekommenderade lådtyper	Sluten, med ventil, bandpass
Specialfunktioner	Smart Impedance™ (SSI) impedansväljare, montering från utsidan eller insidan
Underhåll och rengöring	Rengör med en torr och mjuk trasa. Undvik slipande produkter.
Säkerhet	Lyssna inte på hög volym under körning. Risk för hörselskador och distraktion.
Ingående reservdelar	Monteringsskum, bruksanvisning, tekniskt datablad
Reparerbarhet	Lämna installation och reparationer till en kvalificerad yrkesperson. SSI-omkopplaren är åtkomlig.

Vanliga frågor - Stadium 1224 JBL

Vilken typ av låda att välja för JBL Stadium 1224?

Stadium 1224 kan fungera i slutna, aventilerade eller bandpass-lådor. Sluten låda ger platt frekvenssvar och rekommenderas för noggrant lyssnande, medan ventilerad låda ger mer verkningsgrad mellan 40-60 Hz. Bandpass maximerar ljudnivån över ett smalt band.

Hur ställer jag in subwooferns impedans?

Använd omkopplaren Selectable Smart Impedance™ (SSI) som sitter på högtalaren. Stäng av förstärkaren innan du ändrar läge. Ställ in på 2 ohm för mer effekt (om förstärkaren stöder det) eller 4 ohm för standardkompatibilitet.

Vilken förstärkareffekt rekommenderas för denna subwoofer?

Den godkända RMS-effekten är 250 W. Använd en förstärkare som kan leverera mellan 200 och 300 W RMS vid vald impedans (2 eller 4 ohm). För hög effekt riskerar att skada högtalaren.

Kan jag använda denna subwoofer i en prefabricerad låda?

Ja, Stadium 1224 är kompatibel med många prefabricerade lådor, särskilt bandpass-modeller utformade för bästa verkningsgrad. Se till att den interna volymen och ventilmåtten överensstämmer med rekommendationerna i databladet.

Vilket monteringsdjup krävs?

Monteringsdjupet är 83 mm (3-5/16 tum). Kontrollera att utrymmet i ditt fordon tillåter detta djup, inklusive utrymme för ventilation.

Hur ansluter jag subwoofern till förstärkaren?

Använd snabbkontakter eller löda ledningarna. Respektera polariteten: den bredaste terminalen är positiv (+), den smalare negativ (-). Använd en kabel med area mellan 2,08 mm² och 8,37 mm² beroende på längd.

Vilka är riskerna för hörseln?

Att lyssna på hög volym kan permanent skada hörseln och maskera trafikbuller. Håll en måttlig volym under körning och undvik långvarigt lyssnande på hög nivå.

Kan jag installera subwoofern själv?

Om du inte har erfarenhet av bilaudioinstallation rekommenderas starkt att anlita en kvalificerad yrkesperson. Felaktig installation kan skada utrustning eller fordon.

Hur underhåller jag högtalaren?

Rengör konen och den yttre ytan med en torr och mjuk trasa. Använd inte kemikalier eller slipande medel. Kontrollera regelbundet anslutningar och lådans täthet.

Vilken garanti har denna produkt?

Garantin kräver ett giltigt serienummer. Spara kvitto och manual. Specifikationer kan ändras utan föregående meddelande. För detaljer, kontakta din auktoriserade JBL-återförsäljare.

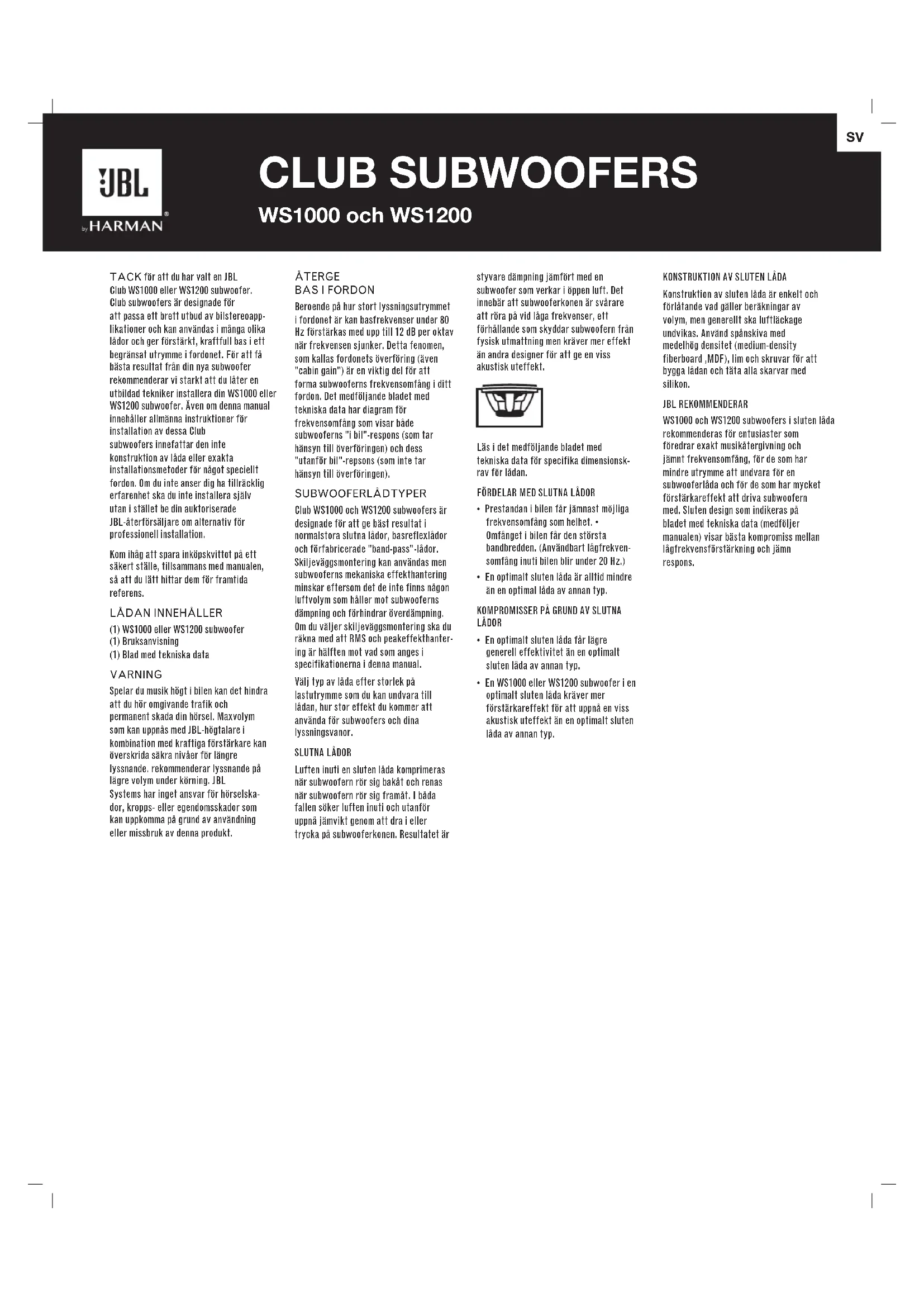

BRUKSANVISNING Stadium 1224 JBL

TACK för att du har valt en JBL Club WS1000 eller WS1200 subwoofer. Club subwoofers är designade för att passa ett brett utbud av bilstereoapplikationer och kan användas i många olika lädor och ger förstärkt, kraftfull bas i ett begränsat utrymme i fordonet. För att få bästa resultat från din nya subwoofer rekommenderar vi starkt att du låter en utbildad tekniker installera din WS1000 eller WS1200 subwoofer. Även om denna manual innehåller allmänna instruktioner för installation av dessa Club subwoofers innefattar den inte konstruktion av låda eller exakta installationsmetoder för något speciellt fordon. Om du inte anser dig ha tillräcklig erfarenhet ska du inte installera själv utan i stället be din auktoriserade JBL-återförsäljare om alternativ för professionell installation.

Kom ihäg att spara inköpskvittot på ett säkert ställe, tillsammans med manualen, så att du lätt hittar dem för framtida referens.

LÅDAN INNEHÅLLER

(1) WS1000 eller WS1200 subwoofer
(1) Bruksanvisning
(1) Blad med tekniska data

WARNING

Spelar du musik högt i bilen kan det hindra att du hör omgivande trafik och permanent skada din hörsel. Maxvolym som kan uppnås med JBL-högtalare i kombination med kraftliga förstärkare kan överskrida säkra nivåer för längre lyssnande, rekommenderar lyssnande på lägre volym under körning. JBL Systems har inget ansvar för hörselskador, kropp- eller egendomsskador som kan uppkomma på grund av användning eller missbruk av denna produkt.

ÅTERGE

BASIFORDON

Beroende på hur stort lyssningsutrymmet i fordonet är kan basfrekvenser under 80 Hz förstärkas med upp till 12 dB per oktav när frekvensen sjunker. Detta fenomen, som kallas fordonets överföring (även "cabin gain") är en viktig del för att forma subwooferns frekvensomfång i ditt fordon. Det medföljande bladet med tekniska data har diagram för frekvensomfång som visar både subwooferns "i bil"-respons (som tar hänsyn till överföringen) och dess "utanför bil"-repsons (som inte tar hänsyn till överföringen).

SUBWOOFERLÄDTYPER

Club WS1000 och WS1200 subwoofers är designade för att ge häst resultat i normalstora slutna lådor, basreflexlådor och förfabricerade "band-pass"-lådor. Skiljeväggsmontering kan användas men subwooferns mekaniska effekthantering minskar eftersom det de inte finns någon luftvolym som håller mot subwooferns dämpning och förhindrar överdämpning. Om du väljer skiljeväggsmontering ska du räkna med att RMS och peakeffekthantering är hälften mot vad som anges i specifikationerna i denna manual.

Välj typ av läda efter storlek på lastutrymme som du kan undvara till lädan, hur stor effekt du kommer att använda för subwoofers och dina lyssningsvanor.

SLUTNA LÁDOR

Luften inuti en sluten låda komprimeras när subwoofern rör sig bakåt och renas när subwoofern rör sig framåt. I båda fallen söker luften inuti och utanför uppnå jämvikt genom att dra i eller trycka på subwooferkonen. Resultatet är styvare dämpning jämfört med en subwoofer som verkar i öppen luft. Det innebär att subwooferkonen är svårare att röra på vid läga frekvenser, ett förhållande som skyddar subwoofern från fysisk utmattning men kräver mer effekt än andra designer för att ge en viss akustisk uteffekt.

Läs i det medföljande bladet med tekniska data för specifika dimensionskrav för lådan.

FÖRDELAR MED SLUTNA LÄDOR

• Prestandan i bilen får jämnast möjliga frekvensomfång som helhet.
• Omfånget i bilen får den största handbredden. (Användbart lägfrekvensomfång inuti bilen blir under 20 Hz.)
• En optimalt sluten låda är alltid mindre än en optimal låda av annan typ.

KOMPROMISSER PÅ GRUND AV SLUTNA LÅDOR

• En optimalt sluten läda får lägre generell effektivitet än en optimalt sluten läda av annan typ.
• En WS1000 eller WS1200 subwoofer i en optimalt sluten läda kräver mer förstärkareffekt för att uppnå en viss akustisk uteffekt än en optimalt sluten läda av annan typ.

KONSTRUKTION AV SLUTEN LÄDA

Konstruktion av sluten läda är enkelt och förlåtande vad gäller beräkningar av volym, men generellt ska luftläckage undvikas. Använd spånskiva med medelhög densitet (medium-density fiberboard, MDF), lim och skruvar för att bygga lådan och täta alla skarvar med silikon.

JBL REKOMMENDERAR

WS1000 och WS1200 subwoofers i sluten läda rekommenderas för entusiaster som föredrar exakt musikåtergivning och jämnt frekvensomfång, för de som har mindre utrymme att undvara för en subwooferläda och för de som har mycket förstärkareffekt att driva subwoofern med. Sluten design som indikeras på bladet med tekniska data (medföljer manualen) visar bästa kompromiss mellan lågfrekvensförstärkning och jämn respons.

BASREFLEXLÄDOR

Basreflexläda fungerar som sluten läda för frekvenser som ligger över inställd frekvens (resonansfrekvens). Vid resonans (som bestäms av "hålet") ger detta majoriteten av ljudet – subwooferkonen är nästan orörlig medan luften i hålet vibrerar. Det ger bättre mekanisk effekt vid och över resonansfrekvensen men minskad mekanisk effekt under resonansfrekvensen. Eftersom subwooferkonen och röstspolen inte rör sig så mycket vid resonansfrekvensen minimeras luftflödet förbi röstspolen och termoeffekthanteringen minskar något vid resonansfrekvensen.

Basreflexlådor är mer effektiva i intervallet 40 Hz – 60 Hz på bekostnad av ljuduteffekt vid lägsta oktaven (under 40 Hz). Vi rekommenderar användning av infrasoniskt filter med basreflexlådor. En optimal basreflexlåda för Club Series subwoofer är större än en optimal sluten läda.

Läs i det medföljande bladet med tekniska data för specifika dimensionskrav för lådan.

• En optimal basreflexlåda har bättre effektivitet och högre uteffekt i intervallet 40 Hz – 60 Hz än en optimalt sluten läda.
• En optimal basreflexläda ger större baskänsla än en optimalt sluten läda.
• En WS1000 eller WS1200 subwoofer i en optimal basreflexläda kräver mindre förstärkareffekt för att uppnå en viss akustisk uteffekt (beroende på lådans resonansfrekvens) än en optimalt sluten läda.

KOMPROMISSER PÅ GRUND AV BASREFLEXLÅDOR

• Minskad uteffekt i lägsta oktaven (under 40 Hz).
• Minskad mekanisk effekt under lädans resonansfrekvens. Vi rekommenderar användning av elektroniskt infrasoniskt filter för att minska risken att subwoofern körs för hårt under lädans resonansfrekvens.
• En optimal basreflexlåda är alltid större än en optimalt sluten låda.

KONSTRUKTION AV BASREFLEXLÄDA

Konstruktion av basreflexläda är svårare än konstruktion av sluten läda. Lädans volym och håldimensioner har en specifik relation med de fysiska och elektromeka-niska egenskaperna för subwoofern som kräver att rekommenderade volym- och hålkarakteristika följs nog samt. Precis som med slutna lädor kan du använda spånskiva med medelhög densitet (medium-density fiberboard ,MDF), lim och skruvar för att bygga lådan och täta alla skarvar med silikon.

JBL REKOMMENDERAR

WS1000 och WS1200 subwoofers i basreflexläda rekommenderas för entusiaster som föredrar förstärkt basåtergivning, för de som har mycket utrymme att undvara för en subwooferläda och för de som använder en kraftig förstärkare att driva subwoofern med. Volym och håldimensioner som indikeras på det medföljande bladet med tekniska data måste följas i detalj för att ge optimalt resultat.

"BAND-PASS"-LÁDOR

Band-passlädor kan ge den största uteffekten från alla förstärkar- och subwooferkombinationer för ett begränsat frekvensband men denna extra uteffekt får man på bekostnad av exakthet i ljudet. Band-pass-lådor kombinerar slutna och basreflexlädor med plats för subwoofer tillsammans med en reflexkammare där subwooferns ljud skickas ut. Reflexkammaren fungerar som ett akustiskt low-pass-filter som dämpar höga frekvenser i subwooferns uteffekt. Dämpningen av höga frekvenser kan göra det svårt att höra förstärkar- och högtalardistorsion. Följaktligen kanske det inte går att avgöra när det finns risk för att subwoofern skadas.

Läs i det medföljande bladet med tekniska data för specifika dimensionskrav för lädan.

FÖRDELAR MED "BAND-PASS"-LÄDOR

- En optimal band-pass-låda ger högre uteffekt över en gränsad bandbredd än en optimal låda av någon annan typ.

KOMPROMISSER PÅ GRUND AV "BAND-PASS"-LÅDOR

• Band-pass-lådor ger hög uteffekt på bekostnad av exakt ljud.
• En optimal band-pass-låda har mer begränsad bandbredd än en optimal låda av någon annan typ.
• Lådans low-pass-filteregenskaper kan göra det svårt att höra om subwoofern löper risk all förslöras.
• En optimal band-pass-låda är oftast större än en optimalt sluten låda.

KONSTRUKTION AV "BAND-PASS"-LÄDA

Band-pass-lådkonstruktion är svårare än basreflexlådor och, precis som med slutna lådor, måste designparametrarna för reflexdelen följas noga. (Den slutna delen är mer förlåtande genlemol mindre design- och konstruktionsvariationer.) Lyckligtvis finns det många förfabricerade band-pass-lådor som är gjorda för att få ut mesta möjliga uteffekt från i princip alla subwoofers. Vi rekommenderar starkt användning av förfabricerad band-pass-låda om du mäsle ha en band-pass-låda. Om du föredrar att bygga din egen band-pass-låda ska du använda spånskiva med melhög densitet (medium-density fiberboard, MDF), lim och skruvar för att bygga lädan och sedan täta alla skarvar med silikon.

JBL REKOMMENDERAR

Band-pass-lådor rekommenderas enbart för entusiaster som vill ha högt ljudtryck (sound-pressure level, SPL) utan krav på exakt ljudåtergivning. Om du vill ha hög SPL OCH väljudande bas rekommenderar vi en basreflexkonstruktion.

JBL

by HARMAN

CLUB SUBWOOFERS

WS1000 och WS1200

MONTERA SUBWOOFERN

WS1000 och WS1200 subwoofer kan monteras från lådans utsida eller från lådans insida. Vilket sätt än subwooferns monteras ska den medföljande skumpackningen användas för att säkerställa läckagefri tätning mellan subwooferramen och lådan.

ANSLUTA SUBWOOFERN

STÄLLA IN IMPEDANSEN

Både WS1000 och WS1200 subwoofer har Selectable Smart Impedance™ (SSI)-brytare. Denna exklusiva funktion läter dig ställa in subwooferns impedans på antingen 2 eller 4 ohm genom att slå om brytaren (se bilder till höger). På så sätt kan du få ut mesta möjliga från subwooferförstärkaren i alla situationer.

SSI 2-ohmsinställning ökar subwooferns uteffekt jämfört med 4-ohmsinställningen med upp till 3 dB, beroende på förstärkaren. I övrigt är all prestanda identisk. Om den anslutna förstärkarten är klassad för 2 ohm och dess

2-ohmsklassificering ligger inom subwooferns effektspecifikationer ger inställning av SSI-brytaren på 2 ohm maximal uteffekt.

VIKTIGT: Kontrollera att subwooferförstärkaren är avstängd innan SSI-brytaren ställs in. Ändra inte brytarens läge då subwooferförstärkaren är i gång. Det kan förstöra förstärkaren.

ANSLUTA FÖRSTÄRKAREN

Club WS1000 och WS1200 subwoofer- anslutningar är kompatibla med snabbkoppling (medföljer inte) eller lödda anslutningar. Rekommenderad kabel ligger mellan 14 AWG och 8 AWG, heroende på kabelns längd mellan förstärkare och woofer. Tjockare kabel krävs för längder över 6 tum (2 m).

Den bredare terminalen är positiv och den smalare är negativ (visas även på terminallocket).

OBS! Om naken kabel används ska du vara noga med att inga lösa "+" och "-" delar rör vid varandra. Om de vidrör varandra kan det orsaka kortslutning som kan skada förstärkaren.

SPECIFICATIONER

Club WS1000

Club WS1200

)mm003(mut21)mm052(mut01

refoowbuSevitomotuAlSSsliforpgåLrefoowbuSevitomotuAlSSsliforpgåL

W052W002M8(tk#E

Effekt (Peak):

800 W

Känslighet @ 2,83 V/1 m:

89 dB

Frekvensomfång:

35 Hz – 175 Hz

Impedans:

2 eller 4 ohm (valbart)

Röstspolens diameter:

2 tum (50 mm)

Monteringsdjup:

3-5/16 tum (83 mm)

Total diameter:

10-9/16 tum (268 mm)

Ursparningsdiameter:

9-1/2 tum (240mm)

1000 W

92 dB

Hz - 175 Hz

2 eller 4 ohm (valbart)

2 tum (50 mm)

3-5/16 tum (83 mm)

12-1/4 tum (310 mm)

11-1/8 tum (282mm)

Det krävs ett giltigt serienummer för garantitäckning.

Funktioner,. specifikationer och utseende kan komma att ändras utan att detta meddelas.

Dessa produkter är avsedda för mobila applikationer och inte för anslutning till vanliga elnätet.
