KÄYTTÖOHJE Stadium 1224 JBL

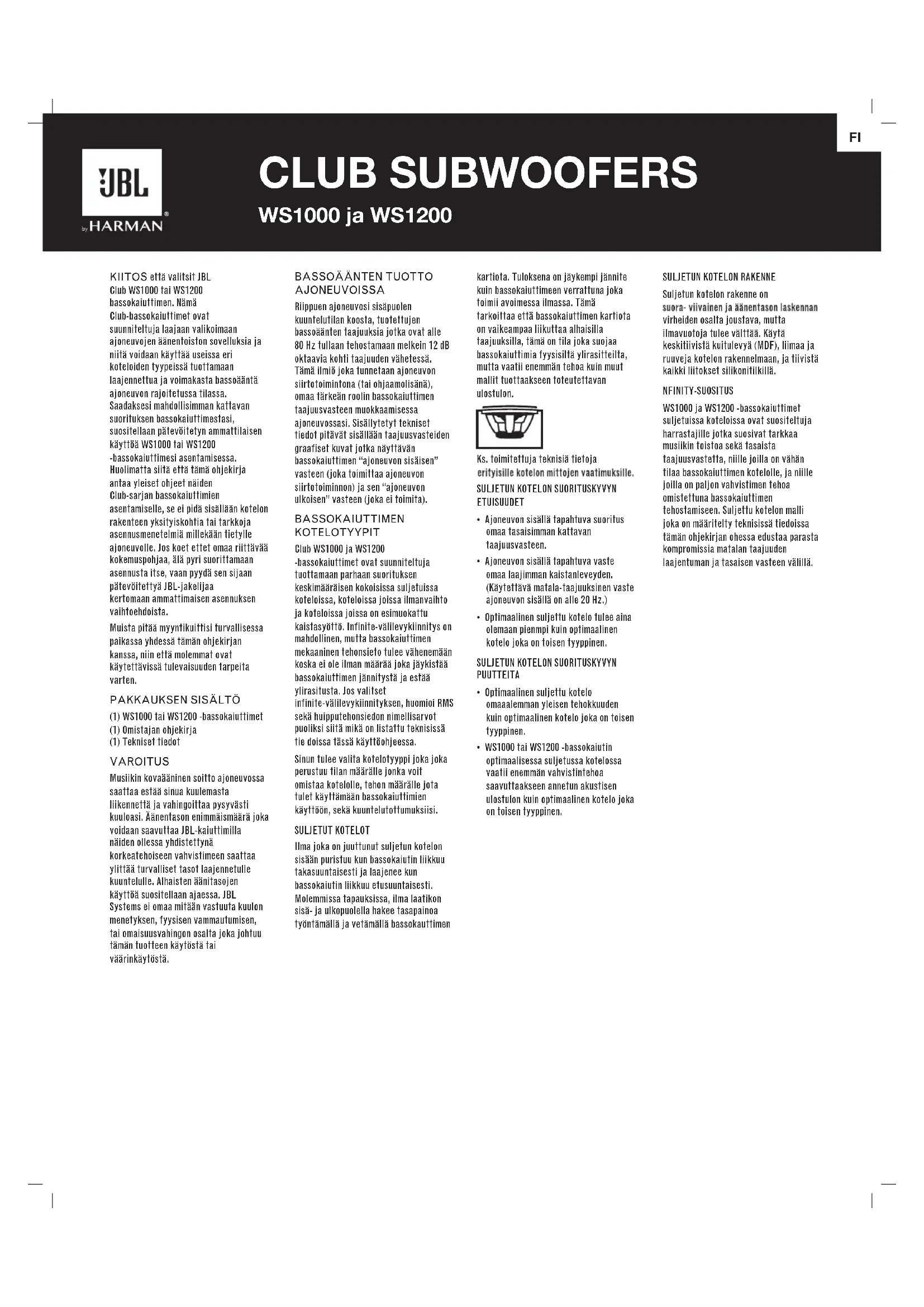

KIITOS että valitsit JBL Club WS1000 tai WS1200

bassokaiuttimen. Nämä Club-bassokaiuttimet ovat suunniteltuja laajaan valikoimaan ajoneuvojen äänentoiston sovelluksia ja niitä voidaan käyttää useissa eri koteloiden tyypeissä tuottamaan laajennettua ja voimakasta bassoääntä ajoneuvon rajoitetussa tilassa. Saadaksesi mahdollisimman kattavan suorituksen bassokaiuttimestasi, suositellaan pätevöitetyn ammattilaisen käyttöä WS1000 tai WS1200

-bassokaiuttimesi asentamisessa. Huolimatta siitä että tämä ohjekirja antaa yleiset ohjeet näiden Club-sarjan bassokaiuttimien asentamiselle, se ei pidä sisällään kotelon rakenteen yksityiskohtia tai tarkkoja asennusmenetelmiä millekään tietylle ajoneuvolle. Jos koet ettet omaa riittävää kokemuspohjaa, älä pyri suorittamaan asennusta itse, vaan pyydä sen sijaan pätevöitettyä JBL-jakelijaa kertomaan ammattimaisen asennuksen

vaihtoehdoist

Muista pitää myyntikuittisi turvallisessa paikassa yhdessä tämän ohjekirjan kanssa, niin että molemmat ovat käytettävissä tulevaisuuden tarpeita

varten.

PAKKAUKSEN SISÄLTÖ

(1) WS1000 tai WS1200 -bassokaiuttimet
(1) Omistajan ohjekirja
(1) Tekniset tiedot

VAROITUS

Musiikin kovaääninen soitto ajoneuvossa saattaa estää sinua kuulemasta liikennettä ja vahingoittaa pysyvästi kuuloasi. Aänentason enimmäismäärä joka voidaan saavuttaa JBL-kaiuttimilla näiden ollessa yhdistettynä korkeatehoiseen vahvistimeen saattaa ylittää turvalliset tasot laajennetulle kuuntelulle. Alhaisten äänitasojen käyttöä suositellaan ajaessa. JBL Systems ei omaa mitään vastuuta kuulon menetyksen, fyysisen vammautumisen, tai omaisuusvahingon osalta joka johtuu tämän tuotteen käytöstä tai väärinkäytöstä.

BASSOÄÄNTEN TUOTTO

AJONEUVOISSA

Riippuen ajoneuvosi sisäpuolen kuuntelutilan koosta, tuotettujen bassoänten taajuuksia jotka ovat alle 80 Hz tullaan tehostamaan melkein 12 dB oktaavia kohti taajuuden vähetessä. Tämä ilmiö joka tunnetaan ajoneuvon siirtotoimintona (tai ohjaamolisänä), omaa tärkeän roolin bassokaiuttimen taajuusvasteen muokkaamisessa ajoneuvossasi. Sisällytetyt tekniset tiedot pitävät sisällään taajuusvasteiden graafiset kuvat jotka näyttävän bassokaiuttimen “ajoneuvon sisäisen” vasteen (joka toimittaa ajoneuvon siirtotoiminnon) ja sen “ajoneuvon ulköisen” vasteen (joka ei toimita).

BASSOKAIUTTIMEN

KOTELOTYYPIT

Club WS1000 ja WS1200 -bassokaiuttimet ovat suunniteltuja tuoftamaan parhaan suorituksen keskimääräisen kokoisissa suljetuissa koteloissa, koteloissa joissa ilmanvaihto ja koteloissa joissa on esimuokattu kaistasyöttö. Infinite-välilevykiinnitys on mahdollinen, mutta bassokaiuttimen mekaaninen tehonsieto tulee vähenemääär koska ei ole ilman määrää joka jäykistää bassokaiuttimen jännitystä ja estää yilarasitusta. Jos valitset infinite-välilevykiinnityksen, huomioi RM: sekä huipputehonsiedon nimellisarvot puoliksi siitä mikä on listattu teknisissä tie doissa tässä käyttöohjeessa.

Sinun tulee valita kotelotyyppi joka joka perustuu tilan määrälle jonka voit omistaa kotelolle, tehon määrälle jota tulet käyttämään bassokaiuttimien käyttöön, sekä kuuntelutottumuksiisi.

SULJETUT KOTELOT

Ilma joka on juuttunut suljetun kotelon sisään puristuu kun bassokaiutin liikkuu takasuuntaisesti ja laajenee kun bassokaiutin liikkuu etusuuntaisesti. Molemmissa tapauksissa, ilma laatikon sisä- ja ulkopuolella hakee tasapainoa työntämällä ja vetämällä bassokauttime

kartiota. Tuloksena on jäykempi jännite kuin bassokaiuttimeen verrattuna joka toimii avoimessa ilmassa. Tämä tarkoittaa että bassokaiuttimen kartiota on valkeampaa liikuttaa alhalsilla taajuuksilla, tämä on tila joka suojaa bassokaiuttimia fyysisiltä yilirasitteilta, mutta vaatii enemmän tehoa kuin muut mallit tuottaakseen toteuteltavan ulostulon.

Ks. toimitettuja teknisiä tietoja erityisille kotelon mittojen vaatimuksille.

SULJETUN KOTELON SUORITUSKYVYN ETUISUUDET

• Ajoneuvon sisällä tapahtuva suoritus omaa tasaisimman kattavan taajuusvasteen.
• Ajoneuvon sisällä tapahtuva vaste omaa laajimman kaistanleveyden. (Käytettävä matala-taajuksinen vaste ajoneuvon sisällä on alle 20 Hz.)
• Optimaalinen suljettu kotelo tulee aina olemaan pienmpi kuin optimaalinen kotelo joka on toisen tyyppinen.

SULJETUN KOTELON SUORITUSKYVYN PUUTTEITA

• Optimaalinen suljettu kotelo omaaalemman yleisen tehokkuuden kuin optimaalinen kotelo joka on toisen tyyppinen.
• WS1000 tai WS1200 -bassokaiutin optimaalisessa suljetussa kotelossa vaatii enemmän vahvistintehoa saavuttaakseen annetun akustisen ulostulon kuin optimaalinen kotelo joka on toisen tyyppinen.

SULJETUN KOTELON RAKENNE

Suljetun kotelon rakenne on suora- viivainen ja äänentason laskennan virheiden osalta joustava, mutta ilmavuotoja tulee välttää. Käytä keskitiivistä kuitulevyä (MDF), liimaa ja ruuveja kotelon rakennelmaan, ja tiivistä kaikki liitokset silikonitilkillä.

NFINITY-SUOSITUS

WS1000 ja WS1200 -bassokaiuttimet suljetuissa koteloissa ovat suosifeltuja harrastajille jotka kosivat tarkkaa musiikin toistoa sekä tasaista taajuusvastetta, niille joilla on vähän tilaa bassokaiuttimen kotelolle, ja niille joilla on paljon vahvistimen tehoa omistettuna bassokaiuttimen tehostamiseen. Suljettu kotelon malli joka on määritelty teknisissä tiedoissa tämän ohjekirjan ohessa edustaa parasta kompromissia matalan taajuuden laajentuman ja tasaisen vasteen välillä.

KOTELOT AUKOLLA

Kotelo aukolla toimii kuten suljettu kotelo taajuuksila jotka ovat sen viritetyn (resonanssisin) taajuuden yläpuolella. Resonanssissa (joka määritellään aukolla), aukko tuottaa suurimman osan äänestä – bassokaiuttimen kartio on melkein liikkumaton ilman värähdellessä aukon sisäpuolella. Tämä mahdollistaa suuremman mekaanisen tehonsiedon resonanssin tasolla ja sen yläpuolella, mutta vähennetyn mekaanisen tehonsiedon resonanssin alapuolella. Koska bassokaiuttimen kartio ja äänikäämi eivät liiku paljon resonanssissa, ilmavirta äänikäämin läpi on minimoitu ja termaalinen tehonsieto vähenee jonkin verran resonanssissa.

Kotelot aukoilla tuottavat paremman tehokkuuden 40 Hz – 60 Hz taajuudella, äänen ulostulon kustannuksella alhaisimmalla oktaavilla (alle 40 Hz). Infraääniaaltosuodattimen käyttöä suositellaan aukollisilla koteloilla. Optimaalinen kotelo aukolla Club - sarjan bassokaiuttimille on suurempi kuin optimaalinen suljettu kotelo.

Ks. toimitettuja teknisiä tietoja erityisille kotelon mittojen vaatimuksille.

AUKOLLISTEN KOTELOIDEN SUORITUSKYVYN ETUISUUKSIA

• Optimaalinen aukollinen kotelo omaa suuremman tehokkuuden ja korkeamman ulostulon 40 Hz – 60 Hz taajuuksilla kuin optimaalinen suljettu kotelo.
• Optimaalinen aukollinen kotelo toimittaa korkeamman basson tuntemuksen kuin optimaalinen suljettu kotelo.
• WS1000 tai WS1200 -bassokaiutin optimaalisessa aukollisessa kaiuttimessa vaatii vähemmän tehoa saavuttaakseen annetun akustisen ulostulon (alas kotelon resonanssin taajuudelle) kuin optimaalisessa suljetussa kotelossa.

AUKOLLISEN KOTELON SUORITUSKYVYN KOMPROMISSIT

• Vähennetty ulostulo alhaisimmassa oktaavissa (alle 40Hz).
- Vähennetty mekaaninen tehonsieto kotelon resonanssitaajuuden alapuolella. Vähennetty mekaaninen tehonsieto kotelon resonanssitaajuuden alapuolella.
- Optimaalinen aukollinen kotelo tulee alna olemaan suurempi kuin optimaalinen suljettu kotelo.

AUKOLLISEN KOTELON RAKENNE

Aukollisen kotelon rakenne on vaikeampi kuin suljetun kotelon rakenne. Kotelon ääenvoimakkuuden ja liitännän ulottuvuudet omaavat erityisen suhteen bassokaiuttimen fyysisten ja sähkömekanisten omiansuuksien kanssa, vaatien että suositeltuja kotelon ääenvoimakkuuden ja liitännän ominaisuuksia noudatetaan tarkasti. Kuten suljettujen rakenteiden kanssa, käytä keskivahvaa kuitulevyä (MDF), liimaa ja ruuveja kotelon rakennelmaan, ja tiivistä kaikki liitokset silikonitilkillä.

JBL-SUOSITUS

WS1000 ja WS1200 -bassokaiutlimia aukollisissa koteloissa suositellaan harrastajille jotka suosivat painotettua basson vastetta, niille joilla on paljon tilaa bassokaiuttimen kotelolle, ja niille jotka käyttävät vähäisempää vahvistimen tehoa bassokaiuttimen tehostamiseen. Äänenvoimakuuden ja portin ulottuvuuk-sia jotka ovat ilmaituina sisällytetyissä teknisissä tiedoissa tulee noudattaa tarkasti jotta varmistetaan optimaalinen suorituskyky.

BAND-PASS (KAISTASYÖTTÖ) -KOTELOT

Band-pass -kotelot yhdistävät suljetut tai aukolliset kotelot jotka piävät sisällään bassokaiuttimen aukollisella kammiolla johon bassokaiutin tuottaa äänensä. Aukollinen kammio toimii akustisena matala-suodatteisena suodattimena joka vaimentaa korkeita taajuuksia bassokaiuttimen ulostulossa. Aukollinen kammio toimii akustisena matala-suodatteisena suodattimena joka vaimentaa korkeita taajuuksia bassokaiuttimen ulostulossa. Tämä korkeiden taajuuksien vaimennus voi tuottaa erityisen vaikeuden kuulla vahvistimen ja kaiuttimen vääristymistä; josta johtuen, et ehkä pysty päättelemään milloin bassokaiutin on vaarassa vahingoittua.

Ks. toimitettuja teknisiä tietoja erityisille kotelon mittojen vaatimuksille.

BAND-PASS -KOTELON SUORITUS ETUISUUKSIA

• Optimaalinen band-pass -kotelo toimittaa korkeamman ulostulon rajoitetulla kaistanleveydellä kuin mikään toisen tyyppinen optimaalinen kotelo rajoitettu kaistanleveys kuin minkään muun tyypin optimaalinen kotelo.

BAND-PASS -KOTELON SUORITUSKYVYN KOMPROMISSIT

• Band-pass -kotelo saavuttaa korkean suorituskyvyn äänen tarkkuuden kustannuksella.
• Optimaalinen band-pass -kotelo omaa rajoitetumman kaistanleveyden kuin minkään muun tyyppinen optimaalinen kotelo.
• Kotelon matala-suodatteisen suodattimen ominaisuudet voi tuottaa vaikeuden kuulla mikäli bassokaiutin on vaarassa vahingoittua.
• Optimaalinen band-pass -kotelo on yleensä suurempi kuin optimaalinen kotelo aukolla.

BAND-PASS -KOTELON RAKENNE

Band-pass -kotelon rakenne on vaikeampi kuin aukollisen kotelon rakenne ja kuten aukollisissa kotelissa, mallin parametrejä aukolliselle osalle tulee noudattaa tarkasti. (Suljettu omaa suuremman toleranssin pienten muotoilun ja rakenteen vaihteluiden osalta.) Onneksi, on ollut monia esivalmistettuja band-pass -kotelota jotka ovat suunniteltuja tuotlamaan suurimman mahdollisen tuotoksen mistä tahansa bassokaiuttimesta. Esivalmistettuja band-pass -kotelota suositellaan voimakkaasti mikäli sinulla on band-pass -kofelo. Jos valifset rakentaa oman band-pass -kotelosi, käytä keskivahvaa kuitulevyä (MDF), liimaa ja ruuveja rakentaaksesi kotelon ja varmista että tiivistät kaikki liitännät silikonitilkillä.

JBL-SUOSITUS

Band-pass -koteloita suositellaan vain harrastajille jotka haluavat korkeita äänenpalneen tasoja (SPL) ilman äänen tarkkuuden ulottuvuutta. Jos korkea SPL JA erinomaiselta kuullostava basso ovat tavoitteinasi, suositellaan sen sijaan aukollista koteloa.

BASSOKAIUTTIMEN KIINNITYS

WS1000 ja WS1200 -bassokaiuttimet voidaan asentaa kotelon ulkopuolelta tai sisäpuolelta. Kummalla tavalla tahansa asennatkaan bassokaiuttimen, käytä mukana toimitettua vaahtokiinnitystiivistettä varmistamaan vuotamaton tiiviste bassokaiuttimen rungon ja kotelon välillä.

BASSOKAIUTTIMEN LIITTÄMINEN

IMPEDANSSIN ASETTAMINEN

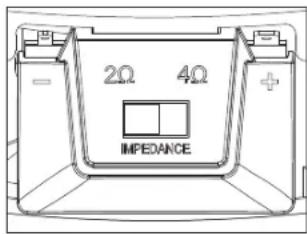

Molemmissa WS1000 ja WS1200 -bassokaiuttimissa on ominaisuutena Selectable Smart Impedance™ (SSI) -kytkin. Tällä ainutlaatuisellä toiminnolla voit määrittää bassokaiuttimen impedanssin joko 2 tai 4 ohmiin kytkintä kääntämällä (katso kuvat oikcalla). Tämä mahdollistaa hyödyntämään bassokaiuttimen valvistinta mahdollisimman paljon jokalsessa tilanteessa.

SSI 2-ohmin asetus lisää bassokaiuttimen tehoa yli 4 ohmin asetuksen jopa 3 dB

vahvistimesta riippuen. Suorituskyky on vastaava kaikissa muissa suhteissa. Jos kytketyn vahvistimen nimellistehona on 2 ohmin käyttö ja sen 2-ohmin nimellistehot ovat bassokaiuttimen tehonsiedon ominaisuuksia, SSI-kytkimen asetus 2-ohmin tilaan saavuttaa suurimman tehon.

TÄRKEÄÄ: Varmista, että bassokaiuttimen vahvistin on kytketty POIS PÄÄLTÄ -asentoon ennen kuin SSI-kytkintä asetetaan. Älä vaihda kytkintä asentoon ennen kuin bassokaiuttimen vahvistin toimii. Tämä saattaa vahingoittaa kaiuttimia.

VAHVISTIMEN LIITTÄMINEN

Club WS1000 ja WS1200 alikaiuttimen liittimet oval yhteensopivia pikakiinnityksen (ei sisällytetty) tai juotettujen liitosten kanssa. johdon paksuus on 14AWG ja 8AWG, riippuen johdon pituudesta vahvistimen ja kaiuttimen välillä. Paksumpaa johtoa suositellaan yli 6' (2 m) pituuksille.

Laajempi pääte on positiivinen ja kapeampi on negatiivinen (näkyy myös napojen suojuksissa).

HUOM.: Jos käytät suojaamatonta paljasta johdinta, varmista, ettei ole irrallisia "+" ja "-" säikeitä jotka koskettavat toisiaan. Säikeiden kosketus saattaa aiheuttaa oikosulun, joka saattaa vaurioittaa kaiutintasi.

TIEDOT

Matalaprofiilinen SSI Ajoneuvon bassokaiutin Matalaprofiilinen SSI Ajoneuvon bassokaiutin

Tehonsieto (RMS): 200W 250W

Tehonsieto (huippu): 800W 1000W

Herkkyys @ 2,83 V/1 m: 89 dB 92 dB

Taajuusvaste 35 Hz - 175 Hz 27 Hz - 175 Hz

Impedanssi: 2 tai 4 ohmia (valittavissa) 2 tai 4 ohmia (valittavissa)

Äänikelan halkaisija: 2" (50mm) 2" (50mm)

Kiinnityksen syvyys: 3-5/16" (83 mm)

Kokonaishalkaisija: 10-9/16" (268mm)

Loven halkaisija:

9-1/2" (240mm)

3-5/16" (83 mm)

12-1/4" (310mm)

11-1/8" (282mm)

Kelvollinen sarjanumero vaaditaan takuuta varten.

Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa ilmoituksetta.

Nämä tuotteet ovat suunniteltuja mobilisovelluksille eikä niitä ole tarkoitettu liitettäväksi tehonsyöttöön.
