Type de produit	Caméra de surveillance autonome GSM
Marque	Braun
Modèle	BLACK300phone
Dimensions	145 mm x 80 mm x 55 mm
Capteur d'image	CMOS couleur 5 mégapixels
Résolution photo	5 / 8 / 12 mégapixels
Résolution vidéo	1080p, 720p, WVGA, QVGA
Vision nocturne	36 diodes infrarouges 940 nm, portée 20 m
Alimentation	8 piles alcalines AA ou adaptateur 6 V CC
Autonomie	6 mois avec 8 piles AA
Stockage	Carte TF jusqu'à 32 Go
Communication	GSM 2G, MMS, SMTP, SMS
Écran	Écran TFT couleur 2,0 pouces
Déclenchement	1,1 seconde
Température de fonctionnement	-30°C à +70°C
Indice d'étanchéité	IP54
Certifications	FCC, CE, RoHS
Contenu de l'emballage	Caméra, télécommande, antenne, câble USB, câble AV, sangle

FOIRE AUX QUESTIONS - BLACK300phone BRAUN

Comment insérer les piles et la carte SIM ?

Placez l'interrupteur sur OFF. Insérez 8 piles alcalines AA dans le compartiment (les piles rechargeables ne sont pas recommandées). Insérez une carte SIM 2G (format standard) et une carte TF (max 32 Go) dans les emplacements prévus. Refermez le compartiment.

Comment envoyer des photos par MMS ?

Utilisez le logiciel MMSCONFIG sur le CD fourni. Sélectionnez le mode MMS automatique ou manuel. En mode automatique, choisissez le pays et l'opérateur, puis ajoutez jusqu'à 4 numéros de téléphone. Enregistrez le fichier Parameter.dat sur la carte TF. La caméra enverra les photos par MMS lors de la détection.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge a une portée maximale de 20 mètres, grâce à 36 diodes infrarouges 940 nm.

Comment configurer le programmateur ?

Dans le menu système, activez le programmateur. Utilisez la télécommande pour régler les heures de début et de fin (de 00:00 à 23:59). La caméra ne fonctionnera que pendant ces plages horaires.

Peut-on utiliser des piles rechargeables ?

Non, les piles rechargeables (1,2 V) ne fournissent pas assez de tension. Utilisez uniquement des piles alcalines AA (1,5 V).

Comment mettre à jour le micrologiciel ?

Téléchargez le fichier de mise à jour (FWF900.bin) depuis le site Braun et copiez-le sur la carte TF. Insérez la carte dans la caméra et allumez-la en mode TEST. La mise à jour se lance automatiquement. Une fois terminée, retirez la carte et supprimez le fichier.

Que faire si la caméra ne s'allume pas ?

Vérifiez que les piles sont correctement insérées et qu'elles sont neuves. Assurez-vous que l'interrupteur est sur ON ou TEST. Si vous utilisez un adaptateur secteur, vérifiez la connexion. Si le problème persiste, réinsérez les piles après quelques minutes.

Comment réinitialiser les paramètres d'usine ?

Dans le menu système, sélectionnez 'Réglages par défaut' (ou équivalent). Vous pouvez aussi supprimer le fichier Parameter.dat de la carte TF pour restaurer les paramètres par défaut.

La caméra est-elle étanche ?

Oui, l'indice IP54 garantit une protection contre la poussière et les éclaboussures d'eau. Elle peut être utilisée en extérieur, mais n'est pas submersible.

Comment utiliser la télécommande ?

La télécommande infrarouge a une portée de 9 mètres. Appuyez sur OK pour capturer une photo ou démarrer l'enregistrement. Utilisez les flèches pour naviguer dans les menus et prévisualiser les fichiers. Appuyez sur * pour activer le pointeur laser.

MODE D'EMPLOI BLACK300phone BRAUN

3.4.1. Photo Menu Settings 10 3.4.2. Video Menu 11 3.4.3. System Menu 13 3.4.4. MMS Menu 16 3.4.5. SMTP Menu 17

Description:

1.1 Applications 3 1.2 Alimentation électrique 3 1.3 Avertissement 3 1.4 Caractéristiques principales 4

1. Présentation de la télécommande 5

2.1Vue de face 5 2.2Vue de cote (droite) 5 2.3Vuearriere 6 2.4Vue de dessous 6 2.5 Telecommande 7 2.6 Informations affichées à 1'écran 8 2.7 Menu des réglages 8

1. Utilisation rapide 9

3.1 Insertion des piles 9 3.2 Insertion des cartes TF et SIM 9 3.3 Mise en marche 10

3.3.1. TEST 10 3.3.2. ON 10

3.4 Réglages des menus 10

3.4.1. Réglages du menu Photo 10 3.4.2. Menu vidéo 11 3.4.3. Menu système 13 3.4.4. Menu MMS 16 3.4.5. Menu SMTP 17

1. Configuration avec MMSCONFIG 18
2. Contrôle par SMS 22
3. Mise à niveau du micrologiciel 22
4. Caractéristiques techniques 23 8. Contenu du emballage 24

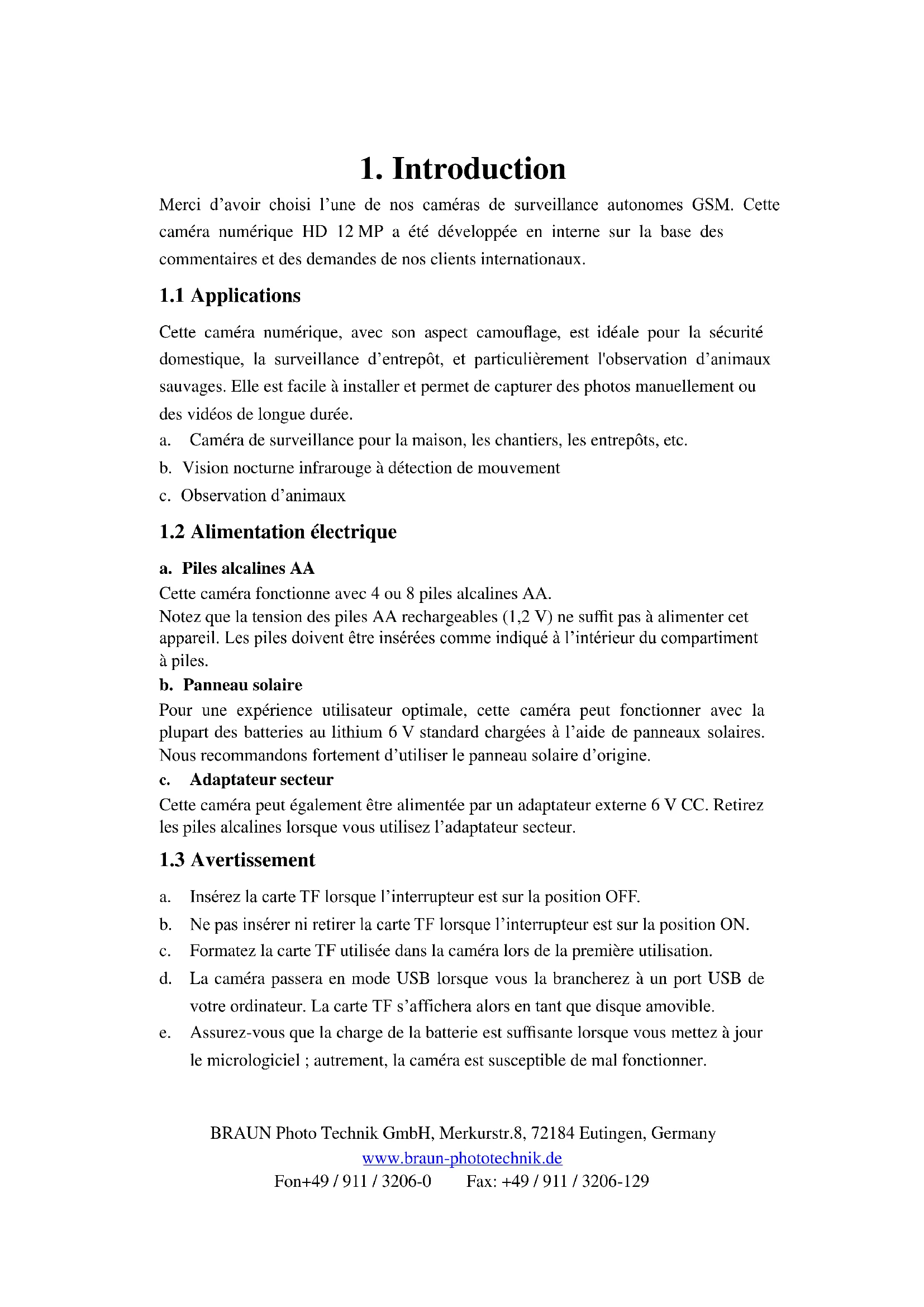

1. Introduction

Merci d'avoir choisi l'une de nos caméras de surveillance autonomes GSM. Cette caméra numérique HD 12 MP a été développée en interne sur la base des commentaires et des demandes de nos clients internationaux.

1.1 Applications

Cette caméra numérique, avec son aspect camouflage, est idéale pour la sécurité domestique, la surveillance d'entrepôt, et particulièrement l'observation d'animaux sauvages. Elle est facile à installer et permet de capturer des photos manuellement ou des vidéos de longue durée.

a. Caméra de surveillance pour la maison, les chantiers, les entreprises, etc. b. Vision nocturne infrarouge à détection de mouvement c. Observation d'animaux

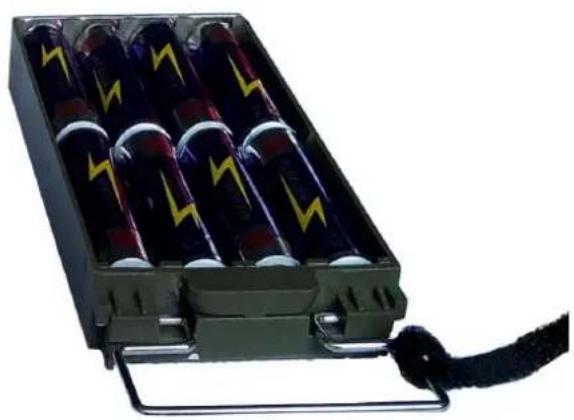

A. Files alcalines AA

Cette caméra fonctionne avec 4 ou 8 piles alcalines AA.

Notez que la tension des piles AA rechargeables (1,2 V) ne suffit pas à alimenter cet appareil. Les piles doivent être insérées comme indiqué à l'intérieur du compartiment à piles.

B. panneau solaire

Pour une expérience utilisateur optimale, cette caméra peut fonctionner avec la plupart des batteries au lithium 6 V standard chargées à l'aide de panneaux solaires. Nous recommandons fortement d'utiliser le panneau solaire d'origine.

C. Adaptateur secteur

Cette caméra peut également être alimentée par un adaptateur externe 6 V CC. Retirez les piles alcalines lorsque vous utilisez l'adaptateur secteur.

1.3 Avertissement

a. Insérez la carte TF lorsque l'interrupteur est sur la position OFF. b. Ne pas insérer ni retirer la carte TF lorsque l'interrupteur est sur la position ON. c. Formatez la carte TF utilisée dans laamera lors de la première utilisation. d. Laamera passera en mode USB lorsque vous la brancherez à un port USB de votre ordinateur. La carte TF s'affichera alors en tant que disque amovible. e. Assurez-vous que la charge de la batterie est suffisante lorsque vous mettez à jour le micrologiciel ; autrement, laamera est susceptible de mal fonctionner.

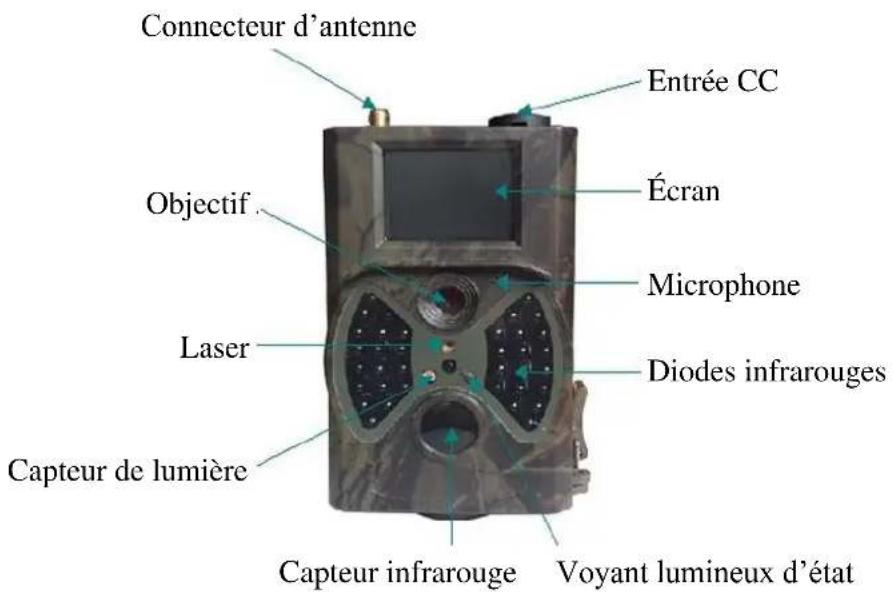

1.4 Caractéristiques principales

1	Écran couleur TFT 2,0" intégré pour visionner les photos et les vidés sur la camera
2	36 diodes infrarouges avec une portée de 20 mètres
3	Résolution haute définition programmable 5/8/12Megapixels
4	Images en couleur le jour ; en noir et blanc la nuit
5	Déclenchement rapide : 1,1 s
6	Mode rafale : 1, 3, 6, 9
7	Délai réglabre entre les enregistrentes : 1/5/10/30 secondes/minutes
8	Longueur de video réglabre : 10/30/60/90 secondes
9	Avec 8 piles alcalines AA, autonomie de 6 mois
10	Température de fonctionnement : de -30°C à 70°C
12	Programmateur permettant de faire fonctionner laamera uniquement à des horaires prédéfinis
13	Horodatage avec heures, température et phase lunaire
14	Enregistrement sonore
15	Prend en carte les cartes SIM 2G pour envoyer les photos en temps réel
16	Fonction MMS/SMTP pour envoyer des photos à 1-4 téléphones mobiles ou adresses électroniques préprogrammés
17	Fonction SMS pour activer la capture d/images de laamera/envoyer une photo, allumer/éteindre laamera, obtenir le nombre d/images capturées et l'état de charge de la batterie

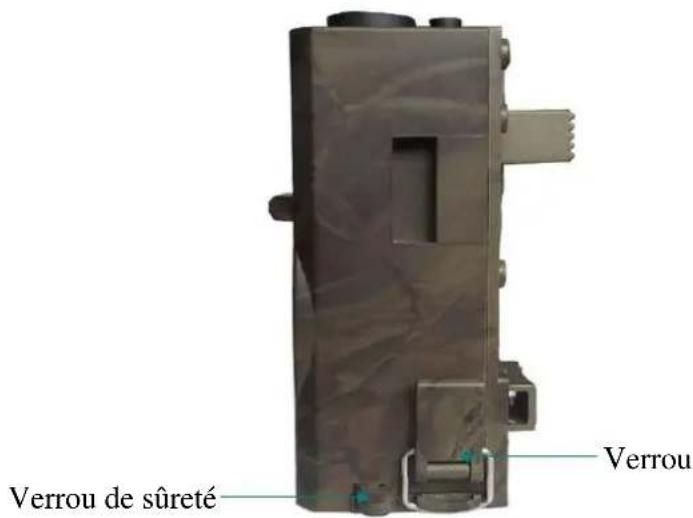

2.2 Vue de côte (droite)

BRAUN Photo Technik GmbH, Merkurstr. 8, 72184 Eutingen, Germany

www.braun-phototechnik.de

Fon +49 / 911 / 3206 - 0 Fax: +49 / 911 / 3206 - 129

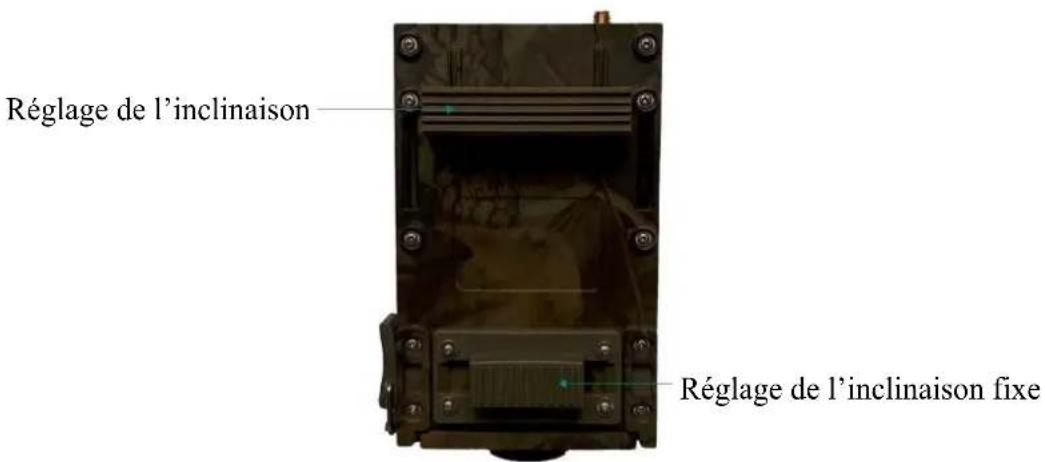

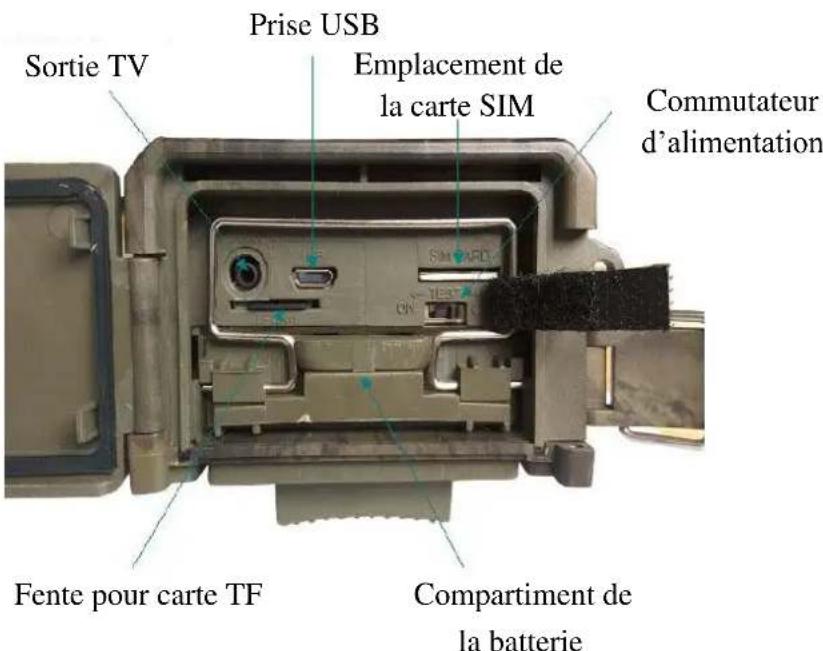

2.4 Vue de dessous

BRAUN Photo Technik GmbH, Merkurstr. 8, 72184 Eutingen, Germany

www.braun-phototechnik.de

Tél:[phone] Fax:[phone]

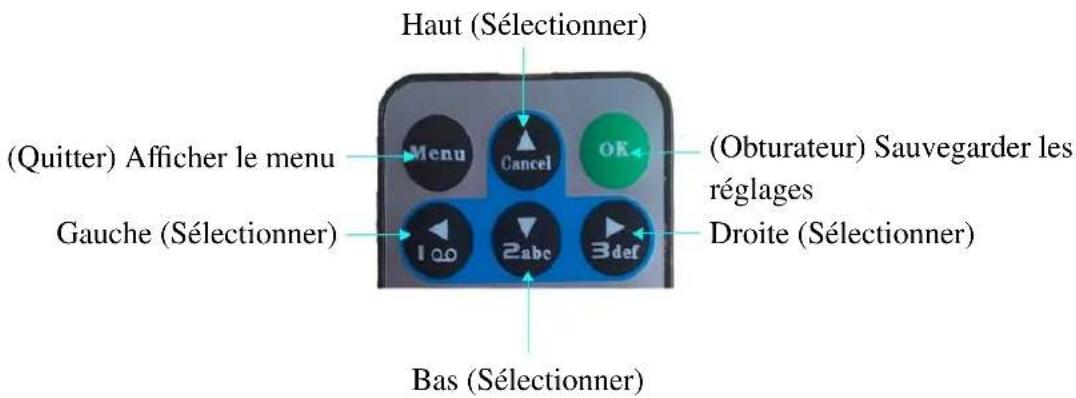

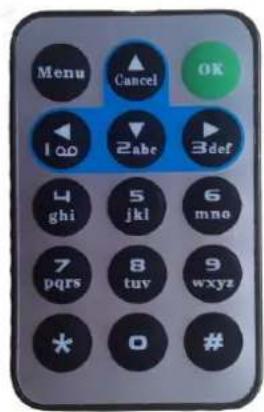

2.5 Télécommande

La télécommande infrarouge sert principalement à personnaliser les réglages. Sa portée maximale est de 9 mètres.

Remarque: Appuyez sur * pour allumer le pointeur laser.

Remarque :

1. Appuyez sur OK pour capturer une photo ou démarrer l'enregistrement vidéo.
2. Appuyez sur Droite pour prévisualiser des photos ou des enregistrements video.
3. Appuyez sur Haut ou Bas pour faire défiler les photos.
4. Appuyez sur Gauche pour démarrer la prévisualisation de la vidéo; appuyez de nouveau pour arrêter la lecture.

BRAUN Photo Technik GmbH, Merkurstr. 8, 72184 Eutingen, Germany

www.braun-phototechnik.de

Fon +49 / 911 / 3206 - 0 Fax: +49 / 911 / 3206 - 129

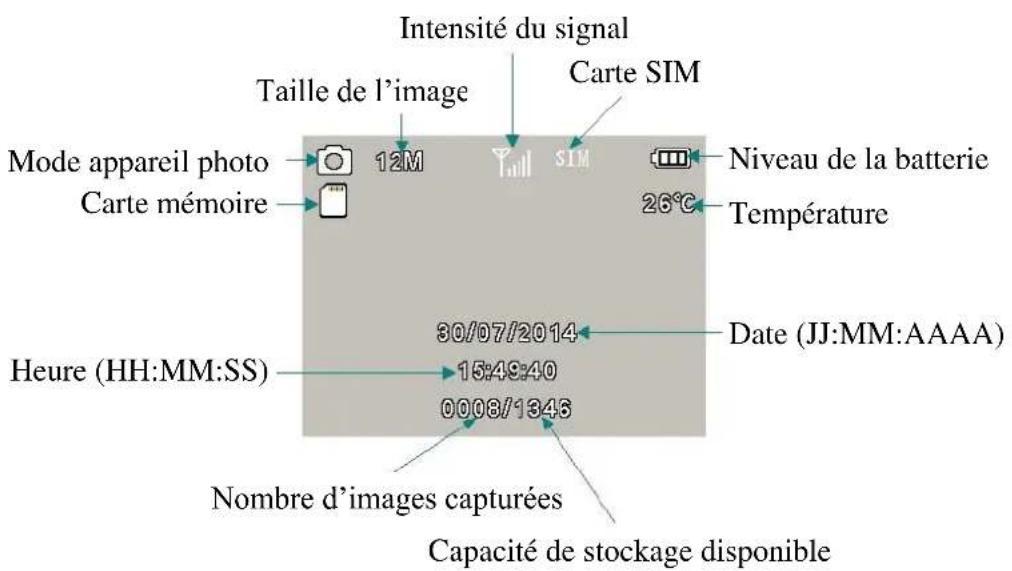

2.6 Informations affichées à l'écran

Remarque: Pour activer les fonctions SMS ou SMTP, la caméra doit détecter un signal et la carte SIM doit être insérée.

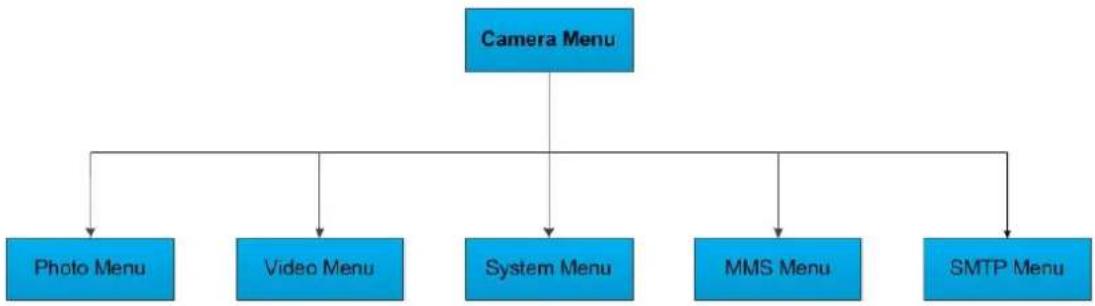

2.7 Menu des réglages

La télécommande comporte cinq menus principaux :

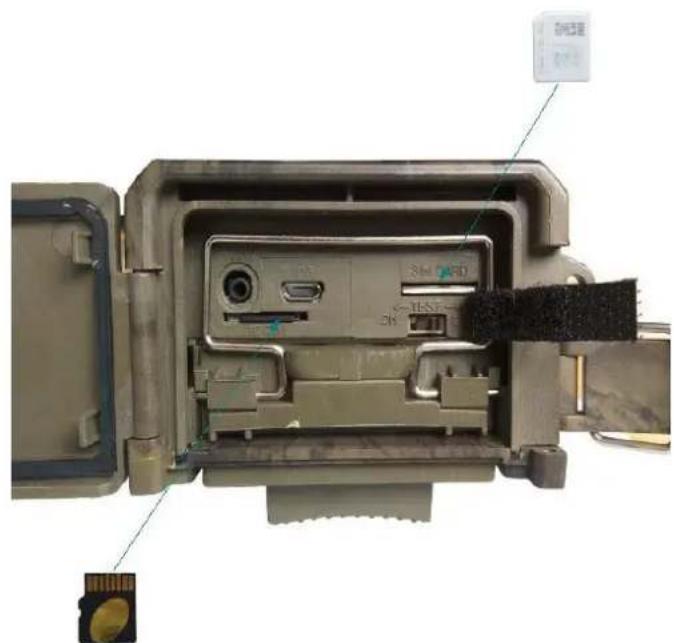

3.2 Insertion des cartes TF et SIM

Remarque: Pour activer les fonctions MMS ou SMTP, sauvegardez le fichier de réglages Parameter.dat situé dans le dossier MMSCONFIG sur la carte TF.

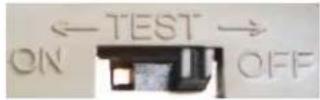

3.3 Mise en marche

Pour allumer la lama, basculez l'interrupteur d'alimentation sur la position TEST ou ON.

3.3.1. TEST

En mode TEST, l'écran s'allume. Les fonctions suivantes sont disponibles à l'aide de la télécommande :

a. Réglages dans le menu Caméra, y compris les menus Photo, Vidéo et Système b. Capture de photos ou de vidéos c. Visionnage de photos ou de vidéos

En mode ON, l'écran est noir, la caméra fonctionne automatiquement.

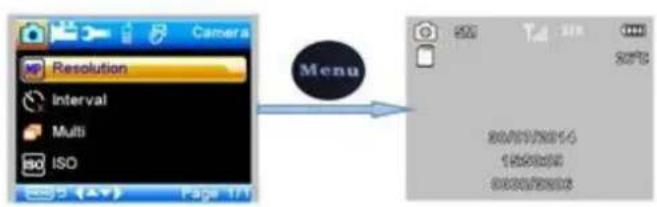

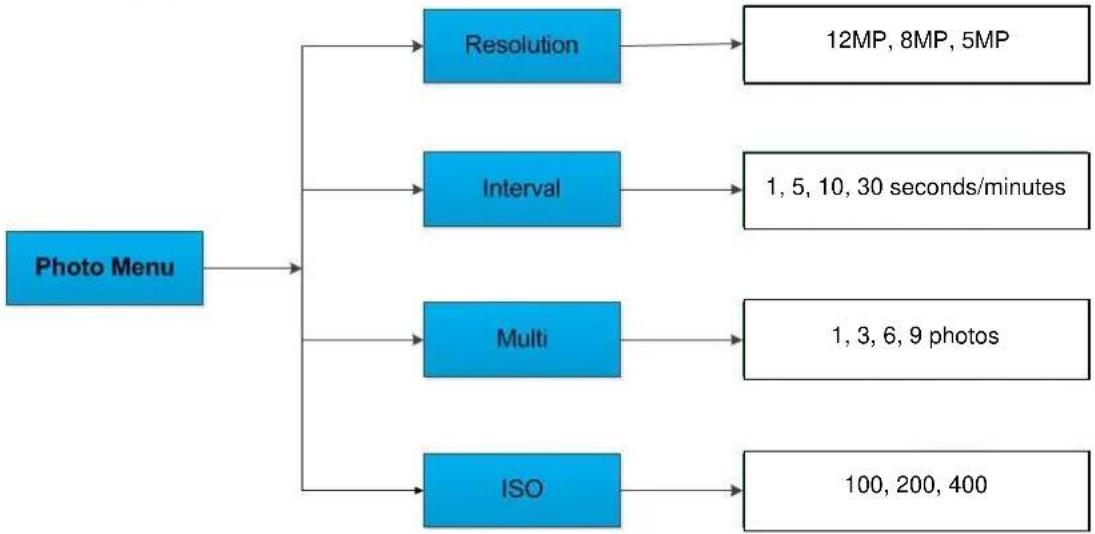

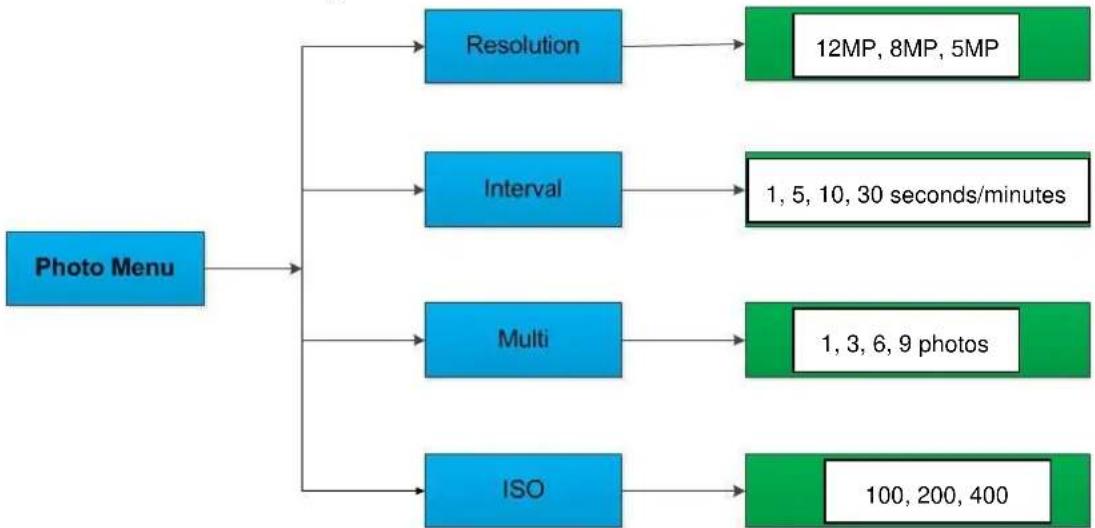

3.4 Réglages des menus

Les réglages des menus Photo, Vidéo et Système peuvent être ajustés à l'aide de la télécommande ; les réglages des menus SMS et SMTP peuvent uniquement être ajustés à l'aide du logiciel MMSCONFIG présent sur le CD.

Description:

Sous-menu	Contenu	Description
Résolution	12 MP, 8 MP, 5 MP	Taille photo
Intervalle	1/5/10/30 s/min	Délai avant la capture suivante
Multiple	1/3/6/9	Nombre de photos capturées en rafale
ISO	100, 200, 400	Niveau d'exposition de laamera

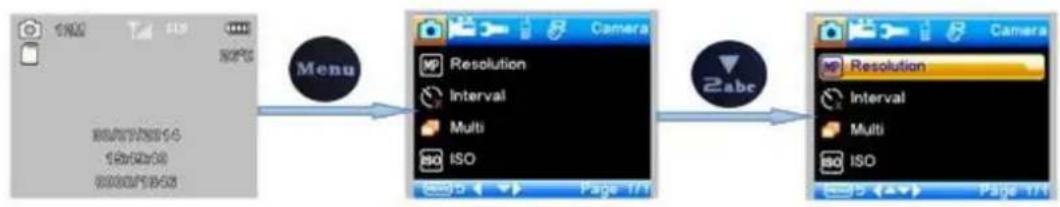

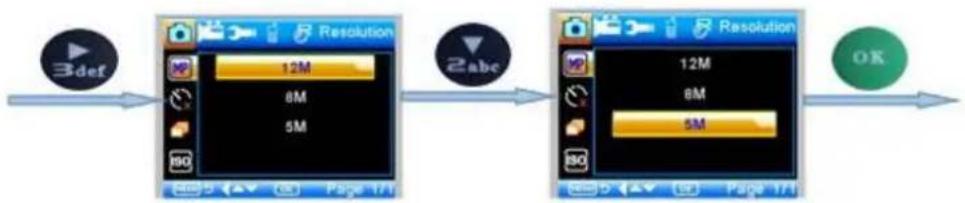

Pour passer d'une résolution de 12MP à 5MP, appuyez sur les touches suivantes de la télécommande:

Remarque :

1. Réglages en mode Photo ou Photo&Vidéo.
2. Les règles de l'intervalle, du mode rafale et de la sensibilité ISO suivent la même méthode.

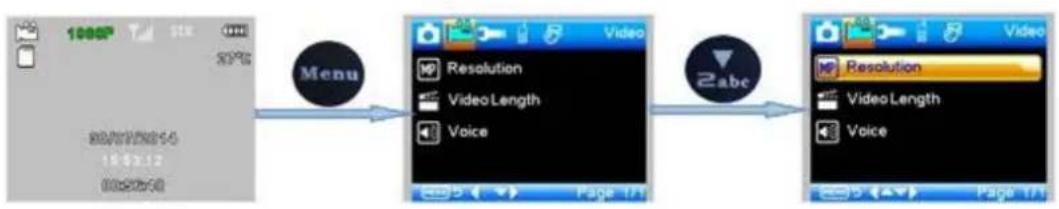

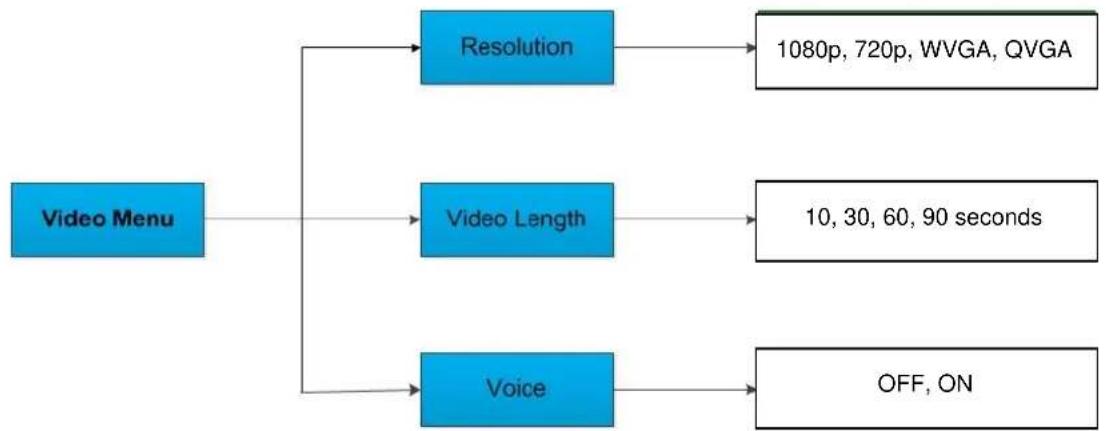

3.4.2. Menu vidéo

BRAUN Photo Technik GmbH, Merkurstr. 8, 72184 Eutingen, Germany

www.braun-phototechnik.de

Fon +49 / 911 / 3206 - 0 Fax: +49 / 911 / 3206 - 129

Sous-menu	Contenu	Description
Résolution	1080p, 720p, WVGA, QVGA	Tailleculo
Longueur videoo	10 s, 30 s, 60 s, 90 s	Longueur de la video en secondes
Voix	Activé/Désactivé	En position « On», le son est enregistré avec la vente

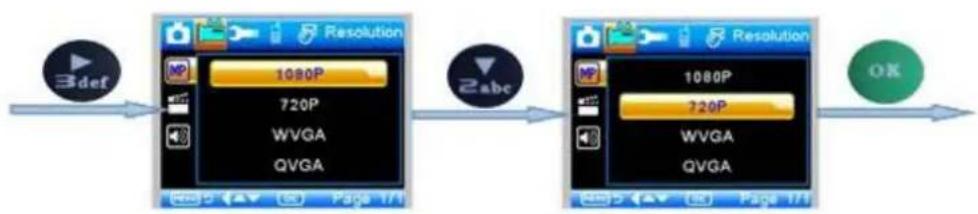

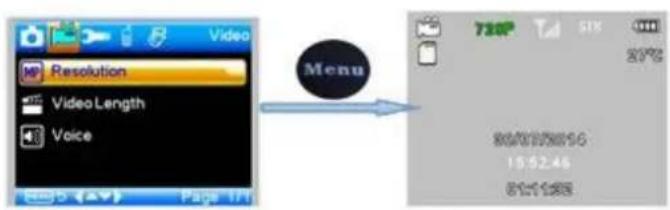

Pour passer d'une résolution de 1080p à 720p, appuyez sur les touches suivantes de la télécommande:

Remarque :

1. Réglages en mode Vidéo.
2. La longueur de la vidéo et les réglages de la voix suivent le même modèle.

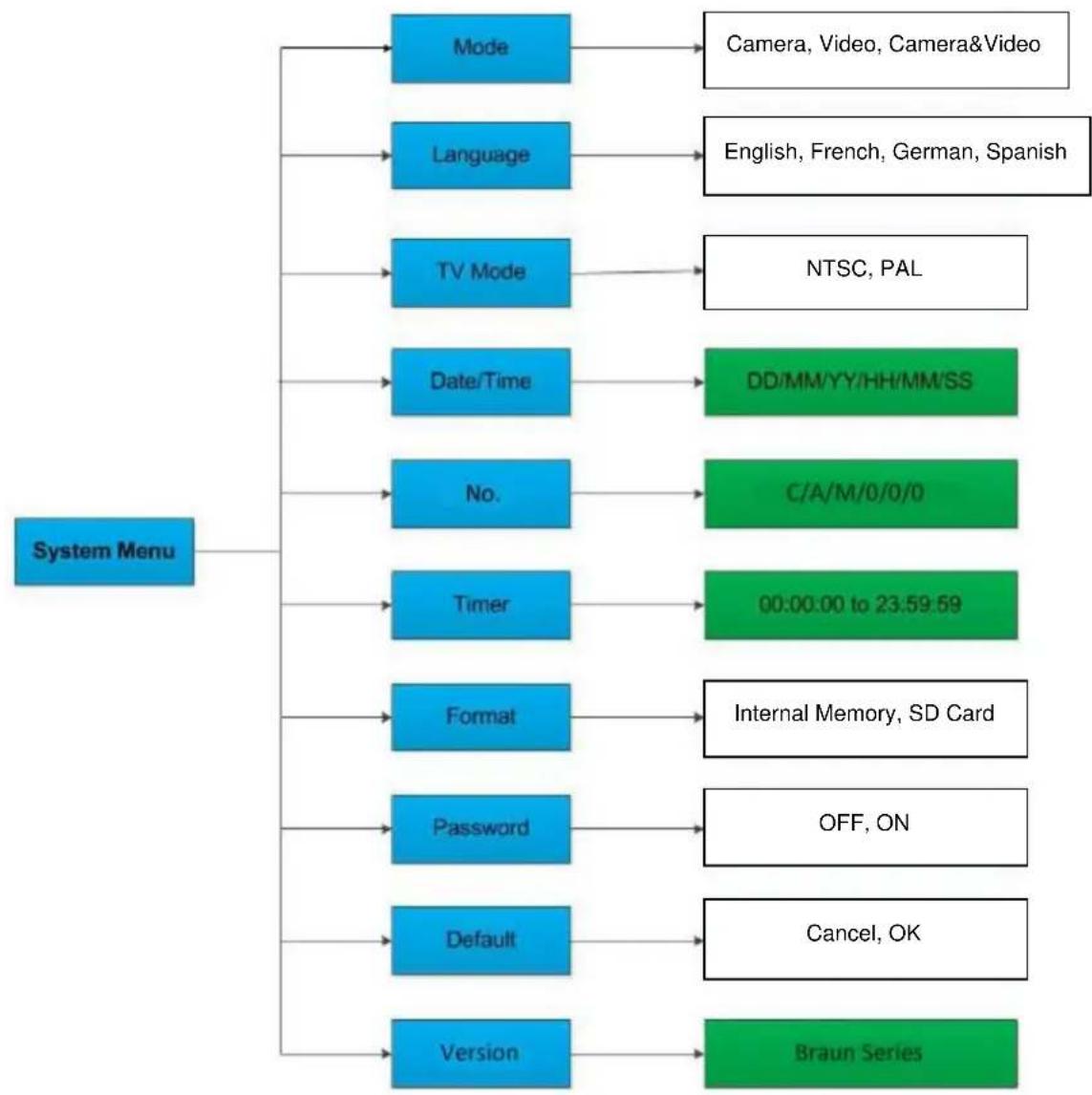

3.4.3. Menu système

Sous-menu	Contenu	Description
Mode	Photo, Video, Photo et Video	Capture de photos, de video, ou de photos et de video
Langue	Anglais, français, allemand, espagnol	Langue des menus de laamera
Mode TV	NTSC, PAL	Mode lecture TV
Date/Heure	31-07-2014 15:49:40	Jour-mois-année heures:minute:seconde
Mot de passer	ACTIVÉ/DÉSACTIVÉ	Protection par mot de passer
Mot de passer	****	Si activée, 4 chiffres
Programmateur	Activé/Désactivé	Si activé, laamera fonctionne uniquement aux horaires spécifique

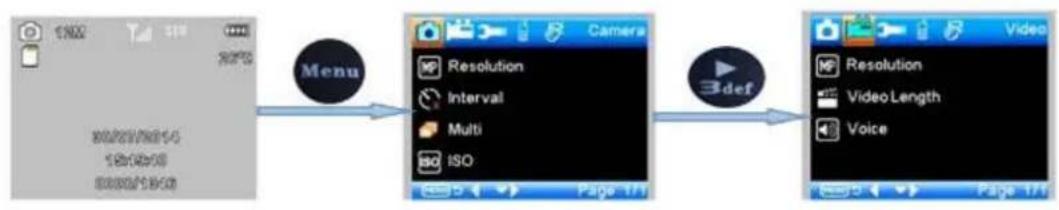

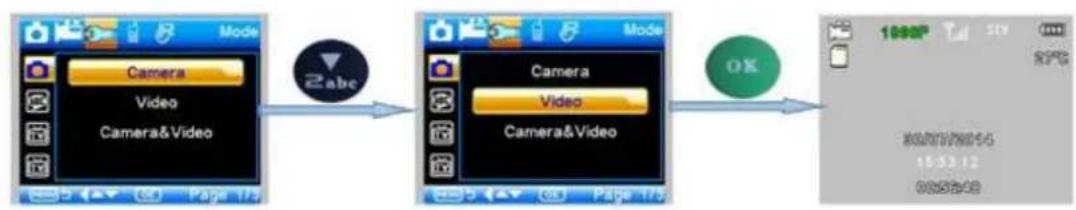

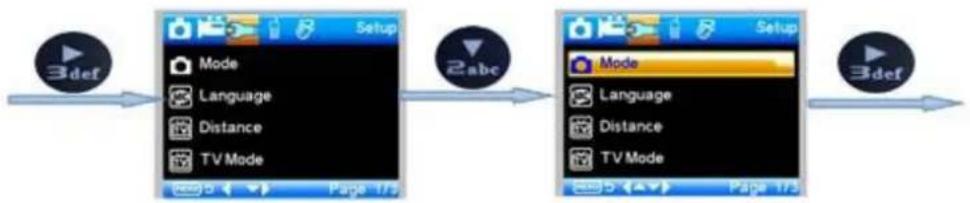

Pour passer du mode Photo au mode Vidéo, appuyez sur les touches suivantes de la télécommande :

Remarque :

1. Les réglages de la langue, de la distance, du mode TV, du format et des paramètres par défaut suivant le même méthode.
2. Pour les réglages de la date et de l'heure, du programmeur et du mot de passe :

a. Appuyez sur

pour sélectionner la valeur.

b. Appuyez sur

pour ouvrir le sous-menu suivant.

1. Les réglages par défaut sont les suivants :

Menu	Réglages par défaut	Options
Mode	Caméra	Photo, Video, Photo et Video
Résolution (Caméra)	12 mègapixels	12, 8, 5 mègapixels
Délai	1 seconde	de 1 à 30 secondes, de 1 à 30 minutes
Multiple	Simple	Simple, 3, 6, 9 images

BRAUN Photo Technik GmbH, Merkurstr. 8, 72184 Eutingen, Germany

www.braun-phototechnik.de

Fax: +49 / 911 / 3206-129

Menu	Réglages par défaut	Options
ISO	400	100, 200, 400
Résolution (Vidéo)	1080p	1080p, 720p, WVGA, QVGA
Longueur video	10 s	10 s, 30 s, 60 s, 90 s
Date/Heure	Dernière heures connue	Format régable AA/MM/JJ, MM/JJ/AA, JJ/MM/AA
Langue	François	Anglais, français, allemand, espagnol, russe
Programmateur	De 00:00:00 à 23:59:59	Régable
Formater	Mémoire interne	Mémoire interne, Carte mémoire SD
Mode TV	NTSC	NTSC, PAL
Mot de passage	Déactivé	Activé/Désactivé

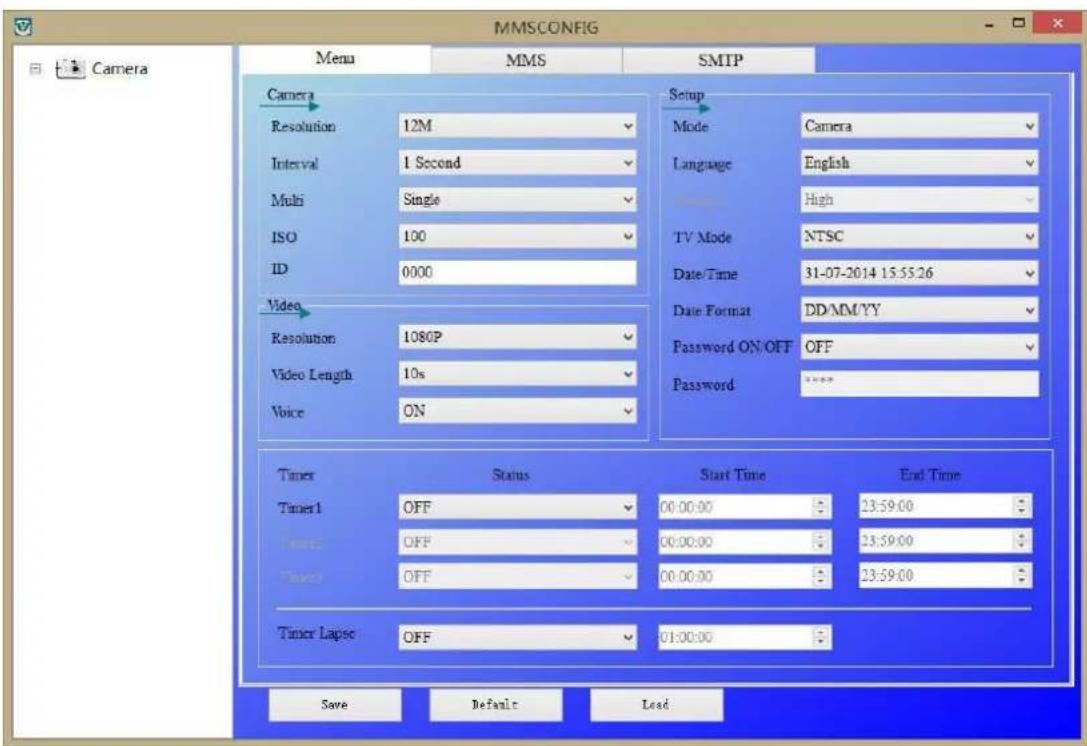

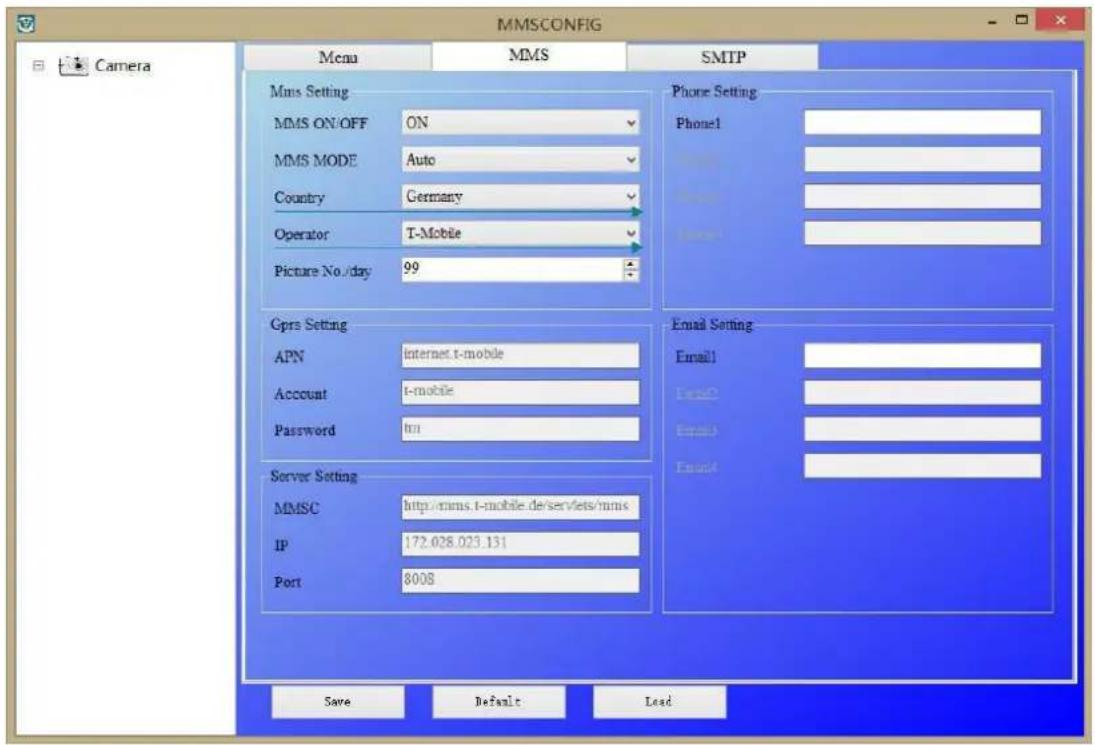

4. Configuration avec mmsconfig

1. Insérez le CD dans l'ordinateur.
2. Exécutez le fichier MMSCONFIG.exe situé dans le dossier MMSCONFIG.

1. Réglez les paramètres des prontouts Photo, Vidéo et Système.

Remarque: Si les réglages ont été effectués à l'aide de la télécommande, vous pouvez passer cette étape.

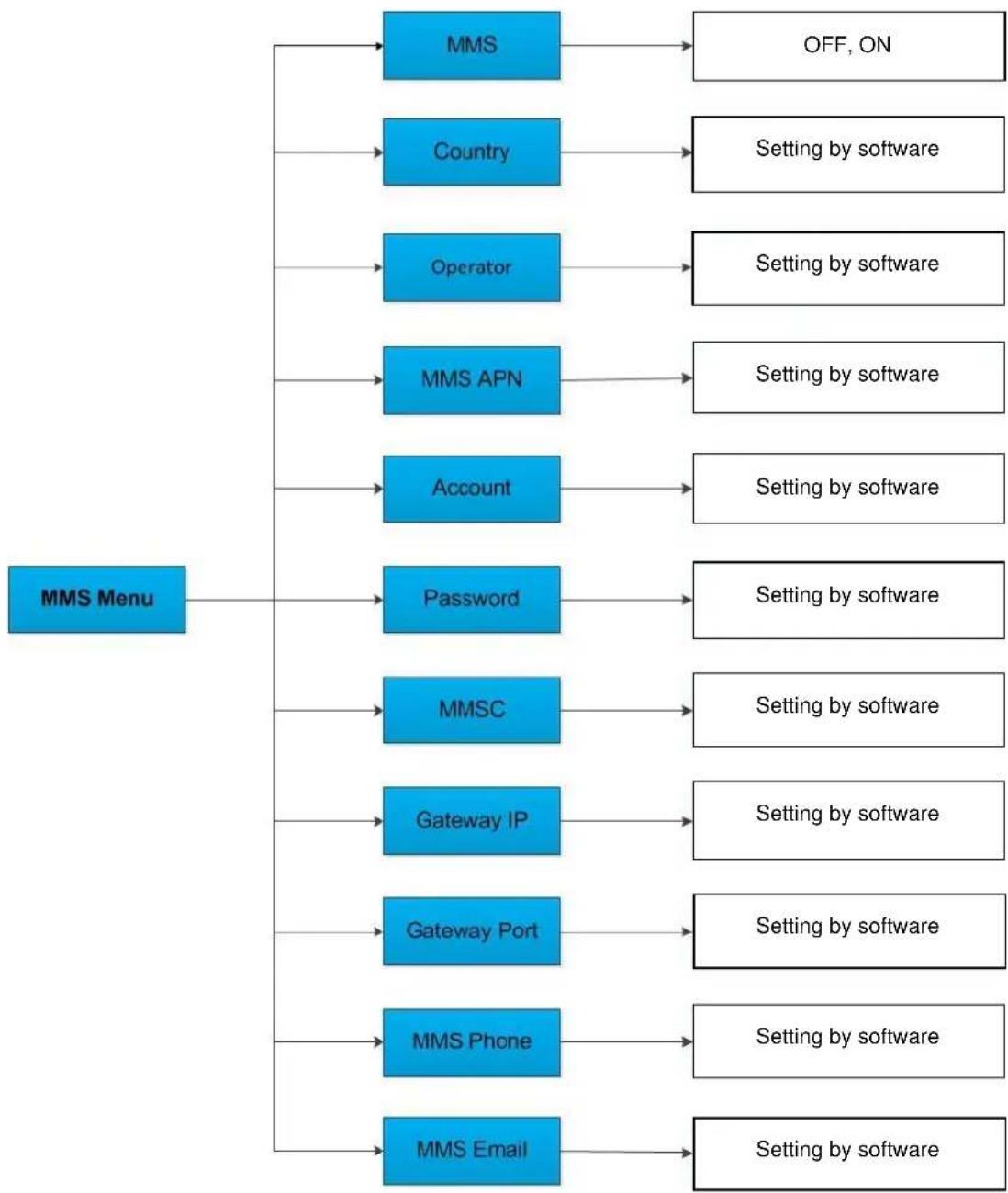

1. Réglez les paramètres MMS

A. Mode MMS : Automatique

En mode MMS automatique, sélectionnez :

a. Pays b. Opérateur c. Ajoutez des numéros de téléphone pour recevoir les photos d. Ajoutez des adresses électroniques pour recevoir les photos

B. Mode MMS : Manuel

S'il n'y a aucune information configurée à sélectionner, CHOISISSEZ le mode MMS manuel.

Contactez le fournisseur de la carte SIM pour obtenir l'APN, le nom d'utilisateur, le mot de passe, le MMSC, l'adresse IP et le port; puis

a. Ajoutez des numéros de téléphone pour recevoir les photos b. Ajoutez des adresses électroniques pour recevoir les photos

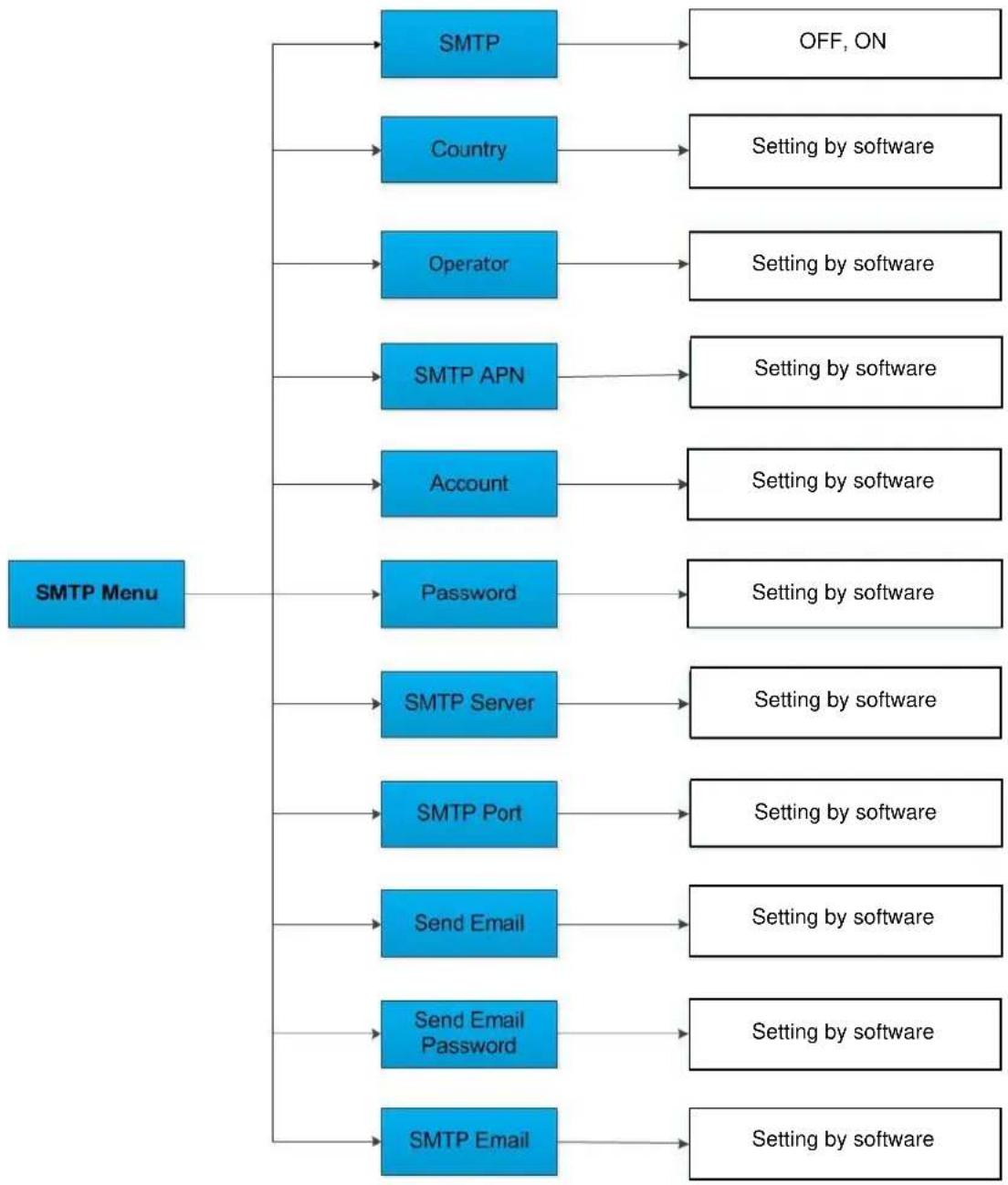

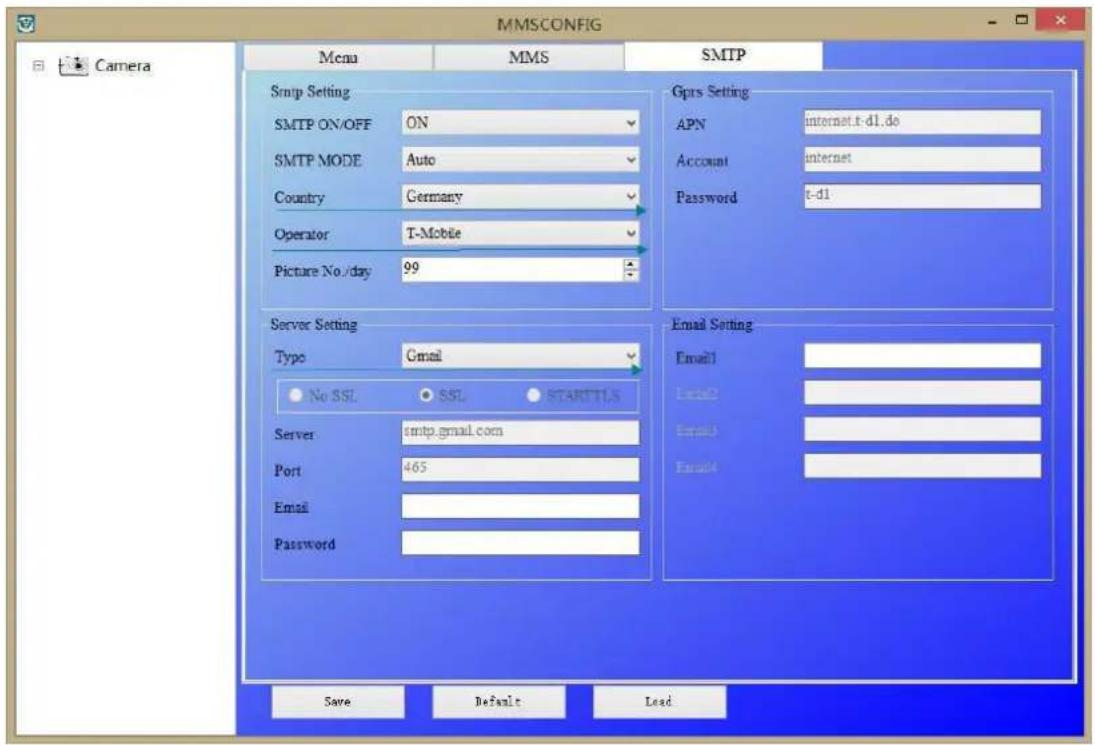

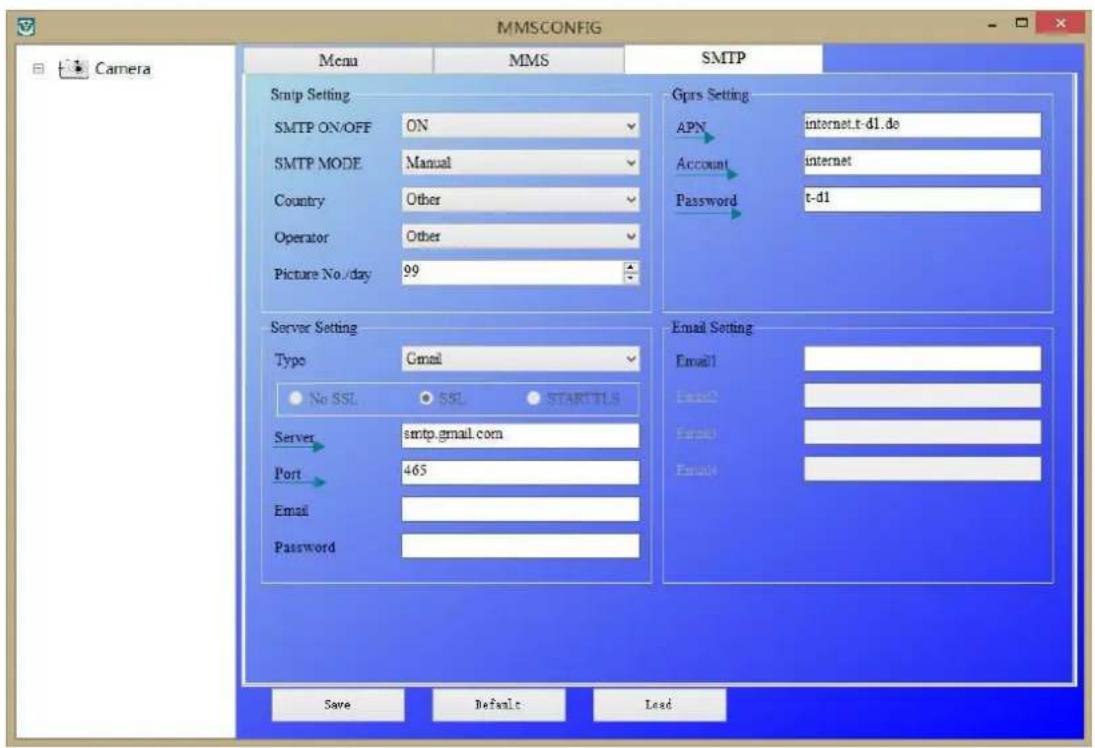

1. Réglez les paramètres SMTP

Envoyer des images vers des adresses électroniques.

A. Mode SMTP : Automatique

En mode SMTP automatique, sélectionnez :

a. Pays b. Opérateur c. Type d'adresse électronique d. Ajoutez l'adresse électronique de l'expéditeur sur la gauche e. Ajoutez le mot de passe de l'adresse électronique de l'expéditeur sur la gauche f. Ajoutez les adresses électroniques des destinataires sur la droite

B. Mode SMTP : Manuel

S'il n'y a aucune information configurée à sélectionner, CHOISISSEZ le mode SMTP manuel.

Contactez le fournisseur de la carte SIM pour obtenir l'APN, le nom d'utilisateur et le mot de passe ; contactez le fournisseur de messagerie électronique pour obtenir l'adresse et le port du serveur.

a. Ajoutez l'adresse électronique de l'expéditeur sur la gauche b. Ajoutez le mot de passe de l'adresse électronique de l'expéditeur sur la gauche c. Ajoutez les adresses électroniques des destinataires sur la droite

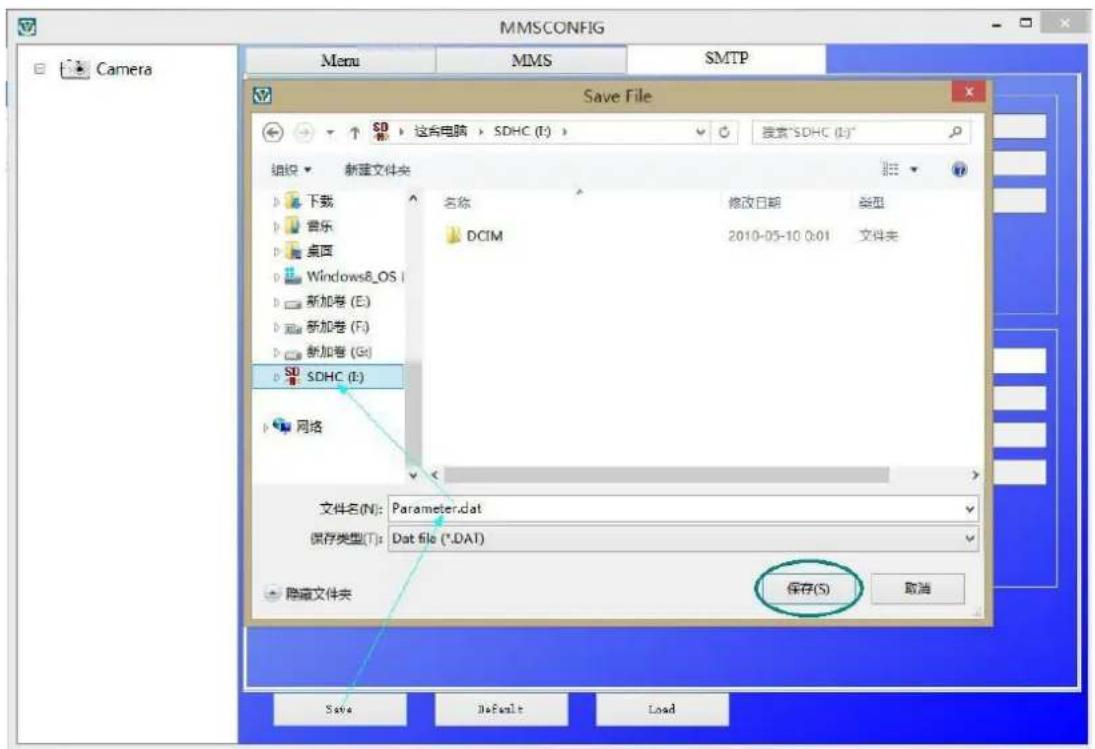

1. Enregistrez le fichier Parameter.dat sur la carte TF.

5. Contrôle par SMS

Contrôler la télécommande en envoyant des SMS :

1. Envoyer un code par SMS

Les codes SMS sont :

Code	Fonction	Description
*530*	Mise en marcheamera	Démarre laamera
*531*	Mise en veilleamera	Arrêté laamera
*500*	Capture	Laamera capture une photo et l'envoie au téléphone ou à l'adresse électronique configurée
*505*	Capture et envoi photo (mode MMS)	Laamera capture une photo et l'envoie au téléphone actuel
*520*	Obtenir les informations relatives aux photos	Laamera envoie un message texte indiquant le nombre de photos, la capacité de la carte SD et le niveau de charge de la batterie

6. Mise à niveau du micrologiciel

Cette caméra est équipée d'une fonction de mise à jour automatique. La mise à jour est uniquement nécessaire si un nouveau micrologiciel est disponible. Suivez les étapes décrites ci-dessous :

1. Décompressez le fichier de mise à jour.
2. Copiez le fichier FWF900.bin sur la carte TF.
3. Insérez la carte TF dans la télécommande.
4. Allumez la caméra (en mode Test).
5. Laamera lira la carte TF et se mettra automatiquement à jour. L'écran restera noir au cours du processus de mise à jour.
6. L'écran s'allumera une fois la mise à jour terminée.
7. Retirez la carte TF et insérez-la dans le PC. Supprimez le fichier FWF900.bin de la carte TF (sans quoi laamera passera en mode mise à jour lorsqu'elle sera rallumée).
8. Insérez la carte TF dans laamera.

7. Caractéristiques techniques

Captiveur d'image	Captiveur CMOS couleur 5 megapixels
Stockage	Carte TF de 32 Go maximum
Objectif	F=3,1; Champ de vision=60°
Dimensions	145 mm x 80 mm x 55 mm
Filtre infrarouge	Filtre infrarouge entièrement automatique
Écran TFT	2,0"
Diodes infrarouges	Noir invisible 940 nm
Angle de vision du capteur infrarouge passif	60°
Distance de détction du capteur infrarouge passif	20 mètres
Nombre de diodes infrarouges	36 diodes
Portée maximale de la vision nocturne	20 mètres
Vitesse de déclenchement	1,1 secondes
Intervalle de déclenchement	1/5/10/30 s/min (1 s par défaut)
Résolution de l'image	12/8/5Megapixels
Nombre de photos par détction	1/3/6/9
Résolution video	1080p/720p/VGA
Format de fischiér	JPEG/AVI
Horodatage	Oui
Enregistrement de la phase lunaire	Oui
Exposition	Automatique
Protection par mot de passer	Code PIN à 4 chiffres
Bandes de fréquence	2G GSM 850/900/1800/1900 MHz
Télécommande	SMS
Transmission GPRS	Transfert de données par courrier électronique
MMS vers téléphone	1-4 numérios de téléphone
MMS vers courrier électronique	1-4 adresses électroniques
Programmation de la prise d'image	1 seconde à 24 heures
Courant en voille	0,2 mA
Autonomie en voille	6 mois
Interface	Sortie TV (NTSC/PAL), USB, logement pour carte SD, entrée 6 V CC
Méthode de fixation	Ceinture, trépiéd
Température de fonctionnement	De -30 à +70 °C
Alimentation électrique	8 piles de type AA
Priseamera	Oui
Étanchéité	IP54
Certifications	FCC, CE, RoHS

8. Contenu de l'emballage

Caméra numérique

Télécommande

Antenne

Cable USB

Cable AV

Sangle

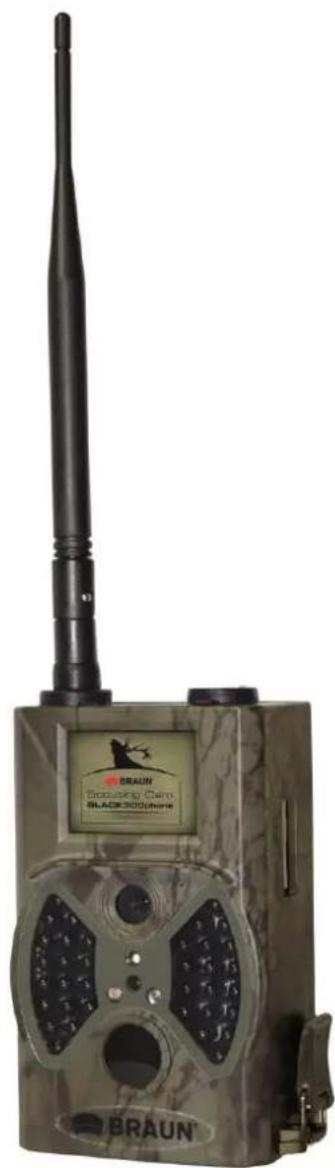

BRAUN Scouting cam BLACK300PHONE

BRAUN Photo Technik GmbH, Merkurstr. 8, 72184 Eutingen, Germany

www.braun-phototechnik.de

Tél:[phone] Fax:[phone]

1. Introduccion 3

1.1 Usage 3 1.2 Alimentation électrique 3 1.3 Précaution 3 1.4 Caractéristiques principales 4

3.4.2. Menu de vidéos

3.4.1. Impostazioni Menu Foto 10 3.4.2. Menu Video 12 3.4.3. Menu Sistema 14 3.4.4. Menu MMS 17 3.4.5. Menu SMTP 17
