Caractéristiques	Détails
Type de produit	Station Météo
Mesures de température	Température intérieure et extérieure
Humidité	Mesure de l'humidité intérieure et extérieure
Prévisions météo	Indicateur de prévisions météorologiques
Affichage	Écran LCD avec rétroéclairage
Alimentation	Fonctionne sur piles ou secteur
Installation	Facile à installer, nécessite un emplacement dégagé
Maintenance	Nettoyage régulier de l'écran et des capteurs
Sécurité	Éviter l'exposition à l'eau et aux températures extrêmes
Garantie	Vérifier les conditions de garantie lors de l'achat

FOIRE AUX QUESTIONS - WS 1704 ADE

Comment configurer la station météo ADE WS 1704 pour la première fois ?

Pour configurer la station météo ADE WS 1704, commencez par insérer les piles dans la station et le capteur extérieur. Allumez la station et suivez les instructions à l'écran pour sélectionner votre langue, le fuseau horaire et d'autres paramètres.

Pourquoi la station météo ne capte-t-elle pas le signal du capteur extérieur ?

Assurez-vous que le capteur extérieur est correctement alimenté et à une distance raisonnable de la station. Vérifiez également qu'il n'y a pas d'obstacles majeurs entre les deux appareils qui pourraient bloquer le signal.

Comment réinitialiser la station météo ADE WS 1704 ?

Pour réinitialiser la station, retirez les piles de la station et du capteur, attendez environ 5 minutes, puis réinsérez les piles. Cela réinitialisera les appareils aux paramètres d'usine.

Les données de température affichées sont-elles inexactes ?

Vérifiez que le capteur extérieur est installé à un endroit approprié, loin de la lumière directe du soleil et des sources de chaleur. Assurez-vous également que le capteur est propre et non obstrué.

Comment changer les unités de mesure sur la station météo ?

Accédez au menu des paramètres de la station météo et recherchez l'option pour changer les unités. Vous pourrez choisir entre Celsius et Fahrenheit pour les températures, ainsi que d'autres unités de mesure.

Que faire si l'écran de la station météo reste noir ?

Vérifiez que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Si l'écran reste noir, essayez de remplacer les piles par des neuves.

Comment mettre à jour le logiciel de la station météo ADE WS 1704 ?

La mise à jour du logiciel peut être effectuée via l'application dédiée ou le site Web du fabricant. Suivez les instructions fournies pour télécharger et installer les mises à jour.

La station météo affiche constamment des alertes ?

Vérifiez les paramètres d'alerte dans le menu de la station. Il se peut que les seuils d'alerte soient définis trop bas ou que vous ayez activé des alertes pour des conditions spécifiques.

Comment effectuer un calibrage sur ma station météo ?

Pour calibrer la station météo, accédez au menu de calibration dans les paramètres et suivez les instructions. Vous pourrez ajuster les valeurs de température et d'humidité si nécessaire.

MODE D'EMPLOI WS 1704 ADE

Nous sommes ravis que vous ayez choisi un appareil de haute qualité de la marque ADE, qui allie des fonctions intelligentes à un design exceptionnel. Grâce à cette station météo, vous avez toutes les informations sur la météo et la température sous les yeux. Les années d'expérience de la marque ADE garantissent une haute technicité et une qualité éprouvée.

Nous vous souhaitons beaucoup de plaisir lors de votre réveil et de votre consultation des données thermiques. L'équipe ADE

Contenu de l'emballage

• La station météo est composée des éléments suivants :
  -Station de base
  -Capteur radio extérieur
• Adaptateur secteur pour la station de base
• Piles :
  -2 x LR6 (AA) pour la station de base
  -2 x LR03 (AAA)/1,5 V pour le capteur radio extérieur
• Mode d'emploi

Table des matières

Contenu de l'emballage....136

Généralités....139

Utilisation conforme....140

Sécurité ....140

Fonctionnalités de la station météo radio-pilotée ...144

Vue de derrière....147

Vue de profil....148

Capteur radio extérieur.... 150

Mise en marche....151

Capteur radio extérieur.... 151

Station de base 152

Lancer la réception radio.... 153

Liste de contrôle en cas de données erronées affichées à l'écran....154

Régler l'heure et la date manuellement .....155

Activer manuellement la réception du signal .....156

Choisir l'emplacement....157

Utiliser les autres capteurs radio .... 159

Par l'émetteur de signal horaire DCF77...... 161

Écran de la station de base 162

Affichage de l'heure et du calendrier ...... 162

Données météorologiques ....163

Prévisions et tendances météorologiques .....164

Évolution des températures et de l'humidité de l'air....165

Affichage de la pression atmosphérique .....166

Affichage des phases lunaires....166

Indice de bien-être 167

Données thermiques enregistrées .... 167

Alarme de température et de gel....168

Réveil.... 170

Régler l'heure de réveil 170

Allumer/éteindre la fonction réveil.... 170

Être réveillé.... 170

Autres fonctions .... 171

Rétroéclairage de l'écran.... 171

Fonction de recharge via USB 172

Modifier l'unité de mesure de la température ....172

Passer de l'heure d'été à l'heure d'hiver .....172

Affichage remplacement de piles....172

Nettoyage 173

Problèmes/solutions 173

Données techniques.... 175

Déclaration de conformité.... 176

Garantie 177

Mise au rebut 177

À propos de ce mode d'emploi

Ce mode d'emploi décrit l'utilisation conforme ainsi que les procédures d'entretien de l'article. Conservez ce manuel pour toute référence ultérieure. Si vous cédez l'article à une tierce personne, transmettez-lui également ce mode d'emploi. Le non-respect de ce mode d'emploi peut entraîner des blessures ou endommager l'article.

Légende

Ce symbole, associé au mot DANGER, prévient de blessures graves.

Ce symbole, associé au mot ATTENTION, prévient de blessures moyennes et légères.

Ce symbole, associé au mot AVERTISSEMENT, prévient de dommages matériels.

Ce symbole désigne des informations supplémentaires ainsi que des indications d'ordre général.

-Retirez le film de protection de l'écran.

Utilisation conforme

• La station météo, qui comprend une station de base et un capteur radio extérieur, affiche diverses informations météorologiques (pression atmosphérique, température, etc.) sur l'environnement immédiat. La station météo calcule une prévision météorologique d'après les données thermiques mesurées.
• En outre, elle renseigne sur l'heure, la date et les phases lunaires et dispose d'une fonction réveil.
• La station météo n'est pas adaptée à une utilisation commerciale pour les prévisions météorologiques ou la mesure de données météorologiques.

Sécurité

• Cet appareil peut être utilisé par des enfants dès l'âge de 8 ans ainsi que par des personnes aux capacités physiques, sensorielles ou mentales limitées ou de peu d'expérience et/ou de connaissances si ceux-ci sont sous surveillance ou ont été instruits de l'utilisation conforme de l'article et comprennent les risques qui en découlent.
• L'appareil et l'adaptateur secteur doivent être tenus hors de portée des enfants de moins de 8 ans.

- Le nettoyage et l'entretien ne doivent pas être réalisés par des enfants, à moins qu'ils aient 8 ans révolus et soient sous surveillance.

- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

- La station météo et l'adaptateur secteur ne doivent pas être immergés dans de l'eau ou dans d'autres liquides. Risque d'électrocution ! Pour cette raison, n'utilisez pas la station de base de la station météo radio à proximité de sources d'humidité, par ex. un évier.

- N'utilisez que l'adaptateur secteur inclus et ne le remplacez que par un adaptateur du même type. L'adaptateur secteur ne doit être utilisé que dans des espaces intérieurs secs et doit être protégé de l'humidité.

Danger pour les enfants

- Les piles peuvent être dangereuses pour la santé en cas d'ingestion. Pour cette raison, conservez la station météo, le capteur radio extérieur et les piles hors de portée de jeunes enfants. En cas d'ingestion d'une pile, il faut immédiatement solliciter une aide médicale.

- Tenez les enfants éloignés des matériaux d'emballage et des petits éléments faisant partie du contenu de l'emballage. Il existe un risque d'étouffement en cas d'ingestion.

Risques d'électrocution (lors de l'utilisation de l'adaptateur secteur)

- Raccordez l'appareil à une prise électrique installée de manière conforme et dont la tension correspond aux « Caractéristiques techniques ».

- Veillez à ce que la prise électrique soit bien accessible de façon à pouvoir rapidement retirer la fiche en cas de besoin.

- N'utilisez pas la station météo radio si l'adaptateur secteur ou le câble de l'adaptateur sont endommagés.

- Ne couvrez pas l'adaptateur secteur avec des rideaux, journaux, etc. et veillez à une aération suffisante. L'adaptateur secteur peut chauffer.

- Déroulez complètement le câble de l'adaptateur secteur avant de le brancher. Faites attention à ce que des rebords tranchants ou des objets chauds n'endommagent pas le câble.

- Débranchez l'adaptateur secteur de la prise :

-avant de nettoyer la station météo radio,
-lorsqu'un dysfonctionnement se produit au cours d'un orage.
- Pour ce faire, tirez toujours sur l'adaptateur et non sur le câble.

- Ne modifiez pas l'article ou le câble de raccordement. Confiez exclusivement les réparations à un atelier spécialisé, car des réparations non conformes représentent un danger pour l'utilisateur.

- Ne remplacez pas le câble de l'adaptateur secteur. Si le câble ou l'adaptateur secteur est endommagé, celui-ci doit être mis au rebut et être remplacé par un adaptateur similaire.

Risque de blessures

- Attention : Risque d'explosion en cas de manipulation non conforme de la pile. Les piles ne doivent pas être chargées, réactivées avec d'autres moyens, démontées, jetées au feu ou court-circuitées.

- Évitez que le liquide de la pile n'entre en contact avec la peau, les yeux et les muqueuses. En cas de contact, rincez immédiatement les zones concernées avec de l'eau claire et consultez immédiatement un médecin.

Remarque sur les dangers matériels

- Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil.

- Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée.

- Le capteur radio extérieur est protégé contre l'humidité, mais doit être protégé des effets directs de l'humidité tels que la pluie.

- Retirez les piles de la station de base et du capteur extérieur lorsqu'elles sont usées ou lorsque vous n'utilisez pas la station météo pendant une période prolongée. Vous éviterez ainsi les dommages qui pourraient résulter d'une fuite des piles.

- N'exposez pas les piles à des conditions extrêmes, en les conservant par exemple sur une source de chaleur ou à la lumière directe du soleil. Risque accru de fuite pour les piles !

- Si nécessaire, nettoyez les bornes des piles et les contacteurs de l'appareil avant l'insertion.

- Changez toujours les piles de la station de base et du capteur extérieur en même temps.

- N'employez que des piles d'un même type, ne mélangez pas des types de pile différents, ni des piles usées et des piles neuves.

- N'apportez aucune modification à l'appareil. Confiez exclusivement les réparations à un atelier spécialisé et respectez les conditions de garantie.

- N'utilisez en aucun cas des produits ménagers durs, rugueux, abrasifs ou similaires pour nettoyer la station météo. Cela pourrait rayer les surfaces.

Fonctionnalités de la station météo radio-pilotée

Station météo

- Écran couleur LED confortable de grandes dimensions

• Heure exacte grâce au signal de l'émetteur horaire DCF77. (Réglage manuel de l'heure possible.)
• Affichage de l'heure au format 12 ou 24 heures.
• Calendrier perpétuel avec indication de la date et du jour
• Affichage de la température intérieure et extérieure en °C ou en °F
• Affichage intérieur et extérieur de l'humidité de l'air en pourcentage
• Alarme de température extérieure trop élevée ou trop basse, les valeurs limites de température pouvant être définies par l'utilisateur
• Affichage des tendances météo et de température
• Affichage de la pression d'air avec historique de 24 heures
• Mémorisation des minima et maxima de Température et d'humidité de l'air
• Symboles animés pour les prévisions météo
  ■ Affichage des phases lunaires
• Indice de bien-être
• Fonction réveil
• Fonction de charge USB pour smartphones, lecteurs MP3 ou similaires.
• Fonctionne avec piles ou sur secteur (station de base)

Capteur radio extérieur

- Portée jusqu'à 60 mètres (en plein air)

Station de base

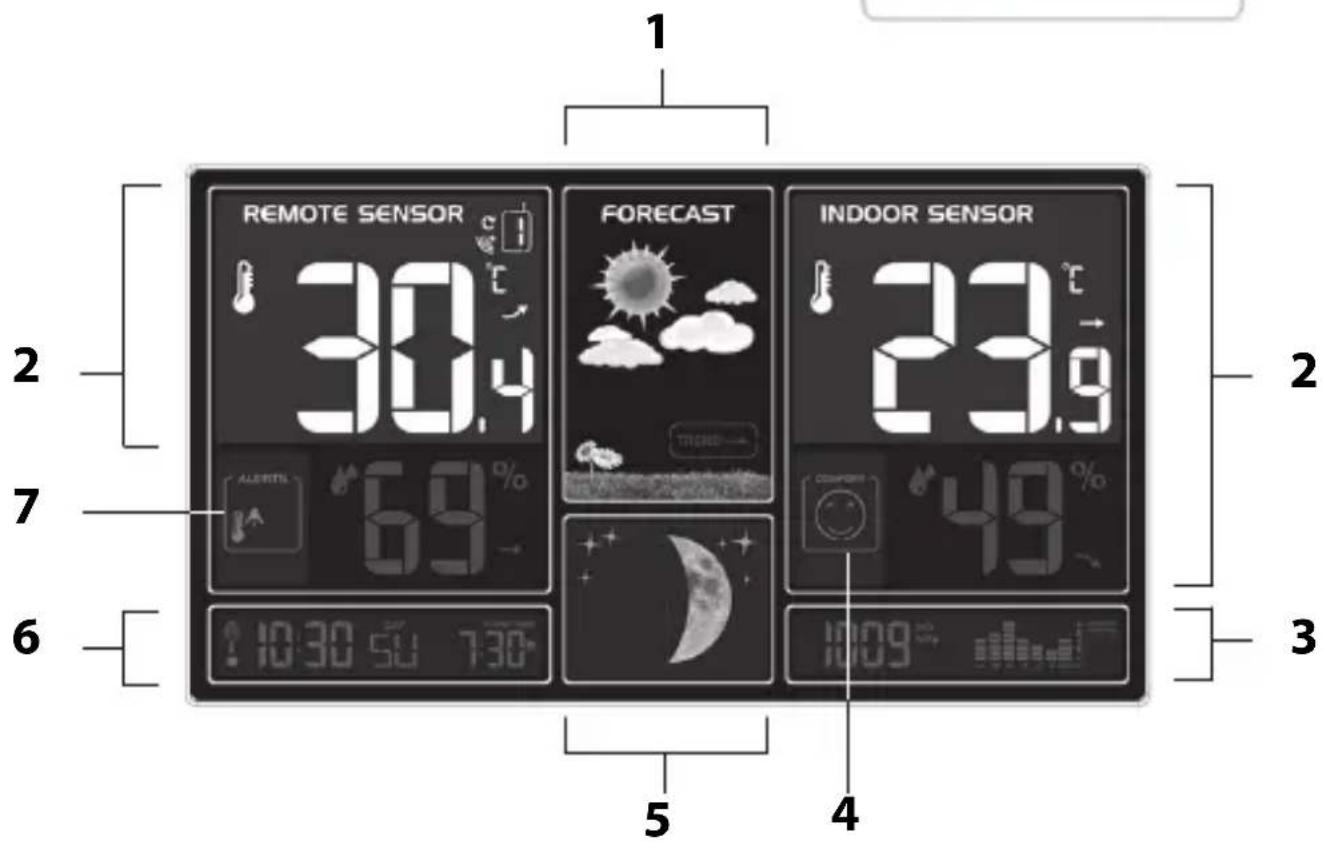

Vue de face

JANETHA SENSOR 30.4 6.9 23.9 JANETHA SENSOR 12.30/2017 1:00

REMOTE SENSOR 30.4 FORECAST 23.9 INDOOR SENSOR 1 2 7 6 69% 10:30 50 7:30 49% 10:09

1 Voir « Prévisions et tendances météorologiques »
2 Voir « Données météorologiques »
3 Voir « Affichage de la pression atmosphérique »
4 Voir « Indice de bien-être »
5 Voir « Affichage des phases lunaires »
6 Voir « Affichage de l'heure et du calendrier »
7 Voir « Alarme de température et de gel »

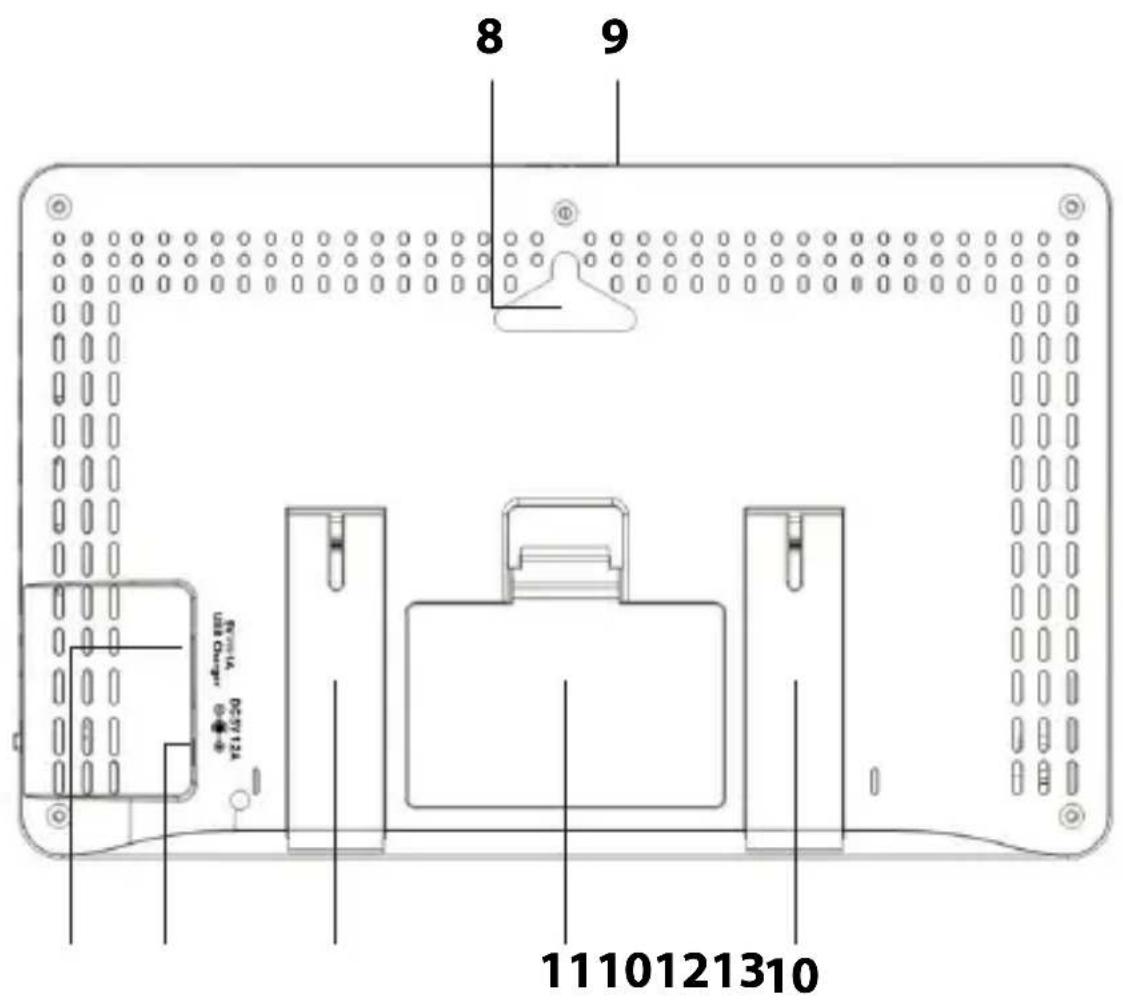

Vue de derrière

8 9 1110121310

8 Œillet de suspension
9 Bouton tactile ⚙ / z ^z

• Activer le rétroéclairage de l'écran
• Activer la fonction de répétition de la sonnerie du réveil

10 Pied repliable
11 Compartiment à piles (2 x LR6, 1,5 V)
12 Prise DC 5V 1.2 A pour l'adaptateur secteur
13 Prise USB pour la recharge d'appareils (smartphone, baladeur MP3, etc.)

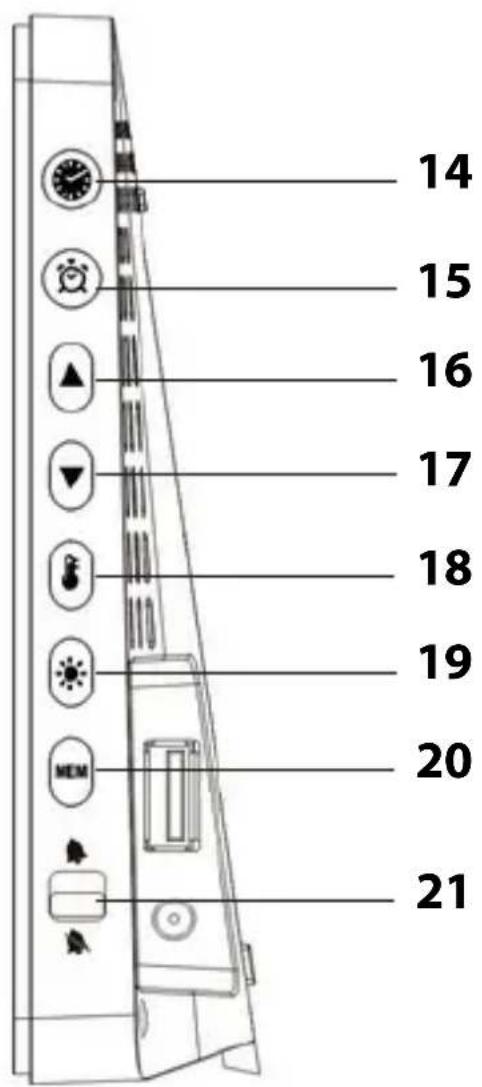

Vue de profil

14 15 16 17 18 19 20 21

14 Touche

• Activer le mode réglage manuel
• Sauvegarder les réglages effectués
• Permuter entre l'affichage des secondes et de la date

15 Touche

• Régler l'heure de réveil
• Permuter entre l'heure de réveil et l'affichage de la date

16 Touche ▲

• Régler les valeurs (augmenter)
• Permuter entre °C et °F
• Démarrer/interrompre manuellement la réception du signal horaire

17 Touche ▼

• Régler les valeurs (réduire)
• Afficher les valeurs de chaque capteur radio extérieur
• Démarrer manuellement la réception du signal du capteur extérieur

18 Touche

• Activer l'alarme de température
• Définir les limites de température pour l'alarme de température

19 Touche

• Régler la luminosité de l'écran (5 niveaux)
• Modifier l'unité de mesure de la pression d'air

20 Touche MEM

- Afficher/supprimer les valeurs MIN/MAX enregistrées

21 Bouton ON/OFF

- Activer/désactiver l'alarme de réveil

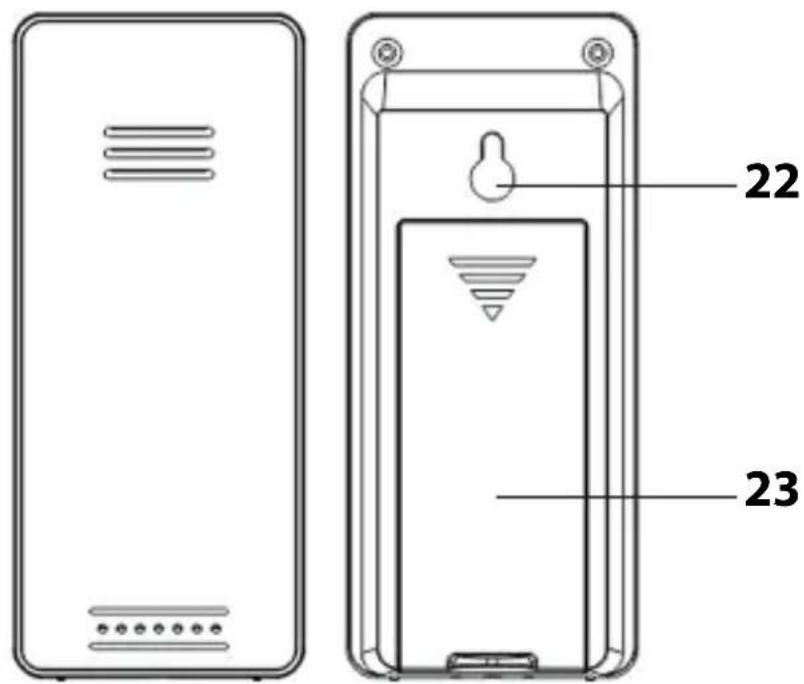

Capteur radio extérieur

22 23

22 Œillet de suspension
23 Compartiment à piles (2 x LR03, 1,5 V)

• Procédez dans l'ordre prescrit et insérez d'abord les piles dans le capteur radio extérieur. La station météo peut seulement fonctionner parfaitement comme cela.
• N'utilisez pas de batteries, car celles-ci ont une tension trop faible (seulement 1,2 V au lieu de 1,5 V). Cela impacte notamment la précision de la mesure.
• Utilisez de préférence des piles alcalines plutôt que des piles au zinc-carbone. Les piles alcalines durent plus longtemps, particulièrement en cas de températures extérieures basses.

Capteur radio extérieur

1. Retirez le couvercle du compartiment des piles à l'arrière du capteur extérieur en appuyant avec un peu de force sur la flèche imprimée. Faites glisser le couvercle du compartiment des piles du capteur extérieur dans la direction de la flèche.
2. Insérez 2 piles de type LR03 (AAA)/1,5 V tel qu'indiqué au fond du compartiment des piles. Veillez à la bonne polarité des piles (+/-).
3. Faites à nouveau glisser le couvercle du compartiment des piles dans le capteur extérieur.

Station de base

Vous pouvez utiliser la station météo radio avec l'adaptateur secteur ou avec des piles.

Lorsque la station météo radio-pilotée est branchée sur secteur, elle est alimentée par le réseau électrique, même lorsque des piles se trouvent à l'intérieur de l'appareil. Retirez les batteries usées du compartiment à piles pour éviter les risques de fuite.

AVERTISSEMENT Risque de dommages matériels

- Utilisez uniquement l'adaptateur secteur fourni avec l'appareil.

Fonctionnement sur secteur

1. Branchez la prise de l'adaptateur secteur fourni dans la prise DC 5 V 1.2 A de la station de base.
2. Branchez l'adaptateur secteur dans une prise dont la tension est conforme aux « Caractéristiques techniques ».
3. Attendez env. 30 minutes. La station de base a besoin de ce temps pour collecter toutes les valeurs et recevoir les signaux radio de l'émetteur de signal horaire.

Utilisation avec piles

1. Appuyez légèrement sur le fermoir en direction du couvercle du compartiment à piles et retirez le couvercle.

2. Insérez 2 piles de type LR6 (AA)/1,5 V tel qu'indiqué au fond du compartiment des piles. Veillez à la bonne polarité (+/-).

3. Repositionnez le couvercle du compartiment à piles.

4. Attendez env. 30 minutes. La station de base a besoin de ce temps pour collecter toutes les valeurs et recevoir les signaux radio de l'émetteur de signal horaire.

Lancer la réception radio

Dès que la station de base est alimentée, toutes les informations s'affichent en même temps à l'écran. De plus, l'écran est brièvement éclairé et un bip retentit.

Ensuite l'appareil se règle sur réception, le nombre d'ondes radio indiquant la qualité de la réception : Plus il y a d'ondes radio affichées à l'écran, plus la réception est bonne.

Lors de la recherche du signal radio de l'émetteur horaire, tous les boutons sont désactivés. (Sauf ▲)

Dès que la force des signaux reçus de l'émetteur de signal horaire et du capteur radio externe est suffisante, chacune des données s'affiche de façon permanente sur l'écran.

Émetteur de signal horaire :	HorodateurSymbole en forme d'antenne radio
Capteur radio extérieur :	Température extérieureHumidité de l'air
Station de base : Température intérieureHumidité de l'air

La station météo se règle alors automatiquement sur réception plusieurs fois chaque nuit. Ainsi l'heure indiquée est comparée à l'heure de l'émetteur de signal horaire et, le cas échéant, rectifiée.

Dans le cas où un signal suffisamment fort n'a pas été détecté, la station de base interrompt le processus de réception après quelques minutes et le symbole d'antenne radio s'éteint. Le processus de réception est de nouveau initié plus tard.

Dans ce cas, l'heure continue de fonctionner normalement (à partir de l'heure de départ « 00:00 »).

Les données fournies par le capteur extérieur sont transmises plusieurs fois par minute.

Liste de contrôle en cas de données erronées affichées à l'écran

Aucune donnée de l’émetteur de signal horaire affichée

1. Vérifiez que l’emplacement de la station de base est adaptée, voir « Choisir l’emplacement ».

2. Relancer le processus de réception manuellement, voir « Lancer la réception radio manuellement ».

3. Attendez jusqu’à ce que la station de base repasse plus tard automatiquement sur réception. Veuillez noter que la réception est meilleure pendant la nuit.

4. Procédez aux réglages manuels, si la réception est impossible là où vous vous trouvez, voir « Régler l’heure et la date manuellement ».

Aucun affichage de données en provenance du capteur radio extérieur
1. Vérifiez que vous avez correctement introduit les piles.
2. Vérifiez que l’emplacement du capteur radio externe soit adapté, voir « Choisir l’emplacement ».
3.	Maintenez la touche ▼enfoncée pour lancer la réception radio manuelle par capteur extérieur.

Régler l'heure et la date manuellement

S'il y a environ plus de 20 secondes d'écart entre deux touches, le réglage prend automatiquement fin et vous devez le refaire.

1. Maintenez le bouton appuyé jusqu'à ce que l'affichage multiformat de l'heure clignote.
2. Choisissez le format d'affichage de l'heure à l'aide des boutons ▲ et ▼(Format 12 ou 24 heures.)
3. Appuyez sur ⚙, pour sauvegarder le réglage. « 00 » s'affiche à l'écran.

4. Choisissez votre fuseau horaire à l'aide de ▲ et de ▼ (Pour la plupart des pays européens, « 00 » est la valeur correcte.)

5. Procédez ensuite comme indiqué ci-après :

-Appuyez sur ▲ ou ▼ pour choisir une valeur.
-Appuyez à chaque fois sur 🔍 pour sauvegarder.

1. Procédez ensuite aux réglages suivants :

-Heure
-Minute
-Format de la date (jour/mois ou mois/jour)
-Année
-Mois
-Jour
-Langue (uniquement pour l'affichage des jours de la semaine).

1. Appuyez sur 🔒 pour terminer les réglages.

Activer manuellement la réception du signal

Si le symbole signal radio ci-contre ne s'affiche plus, les signaux radio de l'émetteur de signal horaire ne sont plus réceptionnés. L'affichage de l'heure continue cependant d'être précis.

-Maintenez la touche ▲ enfoncée jusqu'à ce que le signal radio s'affiche de nouveau. La réception radio manuelle est alors lancée.

Notez :

- S'il n'y a pas de réception, le symbole réception disparaît après quelques minutes et l'heure continue de s'afficher normalement à l'écran.

- S'il y a réception, la station de base se règle sur l'heure de l'émetteur horaire. Si vous avez déjà défini manuellement l'heure et la date, celles-ci s'ajustent automatiquement.

Choisir l'emplacement

AVERTISSEMENT Risque de dommages matériels

• Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil.
• Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée. Le capteur sans fil est protégé contre l'humidité, mais doit cependant être protégé contre les effets de l'eau, par ex. la pluie.

Réception radio entre la station de base et le capteur radio extérieur

• L'écart maximal entre la station de base et le capteur radio doit être de 60 mètres. Cette portée n'est cependant possible que par « contact visuel direct ».
• Des matériaux de construction contre les ondes électromagnétiques tels que le béton armé réduisent ou empêchent la réception radio entre la station de base et le capteur extérieur.

• Les appareils tels que les téléviseurs, les téléphones sans fil, les ordinateurs et les lampes fluorescentes peuvent également perturber la réception radio.

• Ne placez pas la station de base et le capteur extérieur directement au sol. Cela limite la portée.

• En cas de basses températures en hiver, la puissance des piles du capteur extérieur peut fortement diminuer. Cela diminue la portée de transmission.

Réception radio entre la station de base et l'émetteur de signal horaire

- Installez-la à distance des ordinateurs, des moniteurs et des téléviseurs. Les stations de base des téléphones sans fil doivent également être tenues à distance de la station météo.

- Veuillez noter que la réception est meilleure pendant la nuit. Si la station de base n'avait pas de réception dans la journée, il est fort possible que le signal soit immédiatement reçu et à pleine puissance dans les heures nocturnes.

- Indépendamment de votre emplacement, il se peut dans quelques rares cas que les signaux de la station de base d'un autre émetteur de signal horaire soient reçus ou même, que deux émetteur de signal horaire soient reçus alternativement. Il ne s'agit pas d'un dysfonctionnement. Dans ce cas, changez la station de base de place.

- La réception peut être perturbée par les conditions météo (par exemple par un orage).

- Il peut arriver que l'émetteur soit mis à l'arrêt pour de courtes durées, par exemple pour des travaux d'entretien.

Installer la station de base

La station de base est munie de deux pieds repliables et d'un œillet de suspension à l'arrière.

-Installez la station de base si possible près d'une fenêtre. En général, c'est là que la réception est la meilleure.

Réglages du capteur radio extérieur

Le capteur extérieur est muni d'un œillet de suspension à l'arrière.

-Installez ou accrochez le capteur extérieur à un endroit où il est protégé des conditions météorologiques directes (pluie, soleil, vent etc.). Des emplacements adaptés sont par ex. sous un auvent ou dans un abri de voiture.

Utiliser les autres capteurs radio

La station de base est livrée avec un capteur radio. Vous pouvez cependant l'utiliser avec au maximum trois capteurs extérieurs.

Pour plus d'informations ou pour effectuer une commande (livraison payante), merci d'écrire à l'adresse : [e-mail].

• Les capteurs extérieurs peuvent se trouver plus tard dans différentes pièces ou à l'air libre.
• Il faut attribuer à chaque capteur son propre numéro (numéro de canal de transmission).

Procédé :

1. Placez la station de base et le capteur à proximité l'un de l'autre.
2. Retirez le couvercle du compartiment batterie à l'arrière des capteurs extérieurs.
3. À l'aide des commutateurs, régler un canal pour chaque capteur extérieur. Le capteur fourni utilise par défaut le canal 1. Sélectionnez donc le canal 2 pour le deuxième capteur et le canal 3 pour le troisième.
4. Placez deux piles du type indiqué sur le bas du compartiment.

Veillez à respecter la polarité (+/-).

1. Replacez le couvercle du compartiment à piles.

2. Sélectionnez le capteur extérieur (1, 2 ou 3) correspondant à l'aide de la touche ▼ pour afficher ces données.

- Vous pouvez également appuyer plusieurs fois sur le bouton jusqu'à ce que s'affiche à l'écran près du canal de chaque capteur. Ceci indique que les données des capteurs extérieurs seront automatiquement demandées et affichées les unes après les autres.

- Si le numéro du canal ne s'affiche pas après avoir introduit les piles, appuyez sur chaque capteur radio sur la touche TX. Les données thermiques sont ainsi directement communiquées à la station de base.

- Vous pouvez également appuyer plusieurs fois sur le bouton jusqu'à ce que s'affiche à l'écran près du canal de chaque capteur. Ceci indique que les données des capteurs extérieurs seront automatiquement demandées et affichées les unes après les autres. - Si le numéro du canal ne s'affiche pas après avoir introduit les piles, appuyez sur chaque capteur radio sur la touche TX. Les données thermiques sont ainsi directement communiquées à la station de base.

Pour finir, vous pouvez placer le nouveau capteur extérieur à son emplacement.

Par l'émetteur de signal horaire DCF77

L'horloge radio-pilotée intégrée à la station météo reçoit son signal de l'émetteur horaire DCF77. Celui-ci émet sur une fréquence à ondes longues de 77,5 kHz ; son heure est l'heure officielle en vigueur dans la République fédérale d'Allemagne.

L'émetteur de signal horaire est situé à Mainflingen, près de Francfort-sur-le-Main, et alimente la plupart des horloges radio d'Europe de l'Ouest ; sa portée s'étend à près de 2000 km.

Une fois alimentée (par les piles ou sur secteur), la station de base se met en mode réception et recherche le signal de l'émetteur DCF77. Si le signal est assez puissant, la date et l'heure s'affichent.

La station de base s'allume plusieurs fois en journée et synchronise l'heure avec le signal radio de l'émetteur DCF77. En cas de non réception, comme cela peut se produire par temps d'orage, l'horloge continue de tourner puis se remet automatiquement en mode de réception à l'heure suivante programmée.

Écran de la station de base

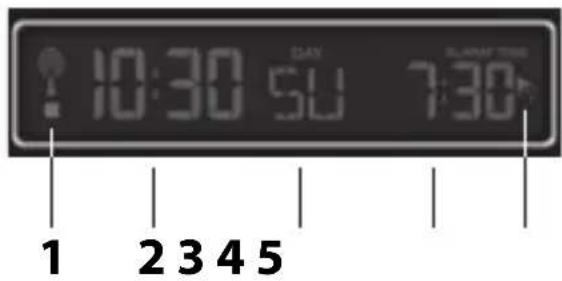

Affichage de l'heure et du calendrier

10:30 5:00 7:30 1 2 3 4 5

1 Symbole de réception du signal de l'émetteur horaire.
2 Heure actuelle au format 12 ou 24 heures

Dans l'affichage de l'heure en format 12 heures, les heures après midi sont marquées par « PM ».

3 Jour de la semaine
4 · Heure de réveil ou

• Jour et mois ou
• Secondes

Le jour et le mois sont affichés par défaut. Vous pouvez choisir les informations affichées à l'aide des boutons 🎨 et 🌙

5 Fonction réveil activée (voir « Réveil »)

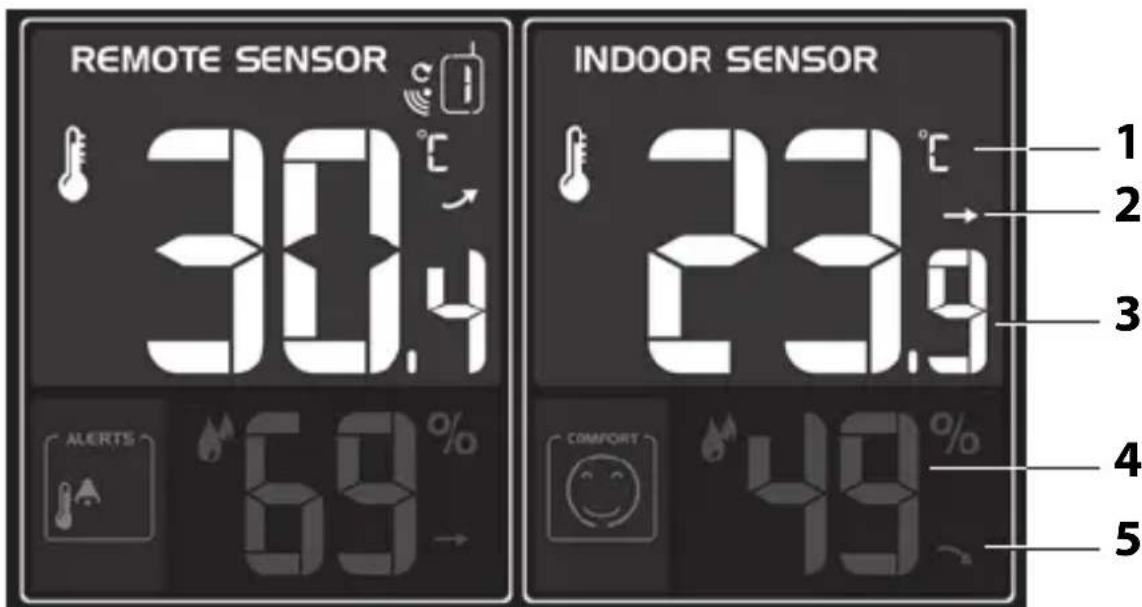

Données météorologiques

REMOTE SENSOR 30.4 INDOOR SENSOR 23.9 1 2 3 4 5 69% 69% COMFORT 49%

Les informations relatives à l'extérieur (REMOTE SENSOR) et à l'intérieur (INDOOR SENSOR) sont presque identiques.

1 Unité de mesure de la température (°C ou °F)
2 Tendance de la température (voir « Tendance de la température et de l'humidité de l'air »)
3 Température en °C ou en °F
4 Humidité de l'air en pourcentage
5 Tendance de l'humidité de l'air (voir « Tendance de la température et de l'humidité de l'air »)

Prévisions et tendances météorologiques

Après la mise en marche, les données pour les prévisions météorologiques ne peuvent pas encore être utilisées pendant environ 12 heures car la station météo nécessite ce temps pour collecter et analyser les données météorologiques.

Les prévisions météorologiques sont issues des données collectées et des variations de pression atmosphérique mesurées.

La prévision se réfère à la zone autour de la station météo avec un rayon d'environ 30 à 50 km pour une durée concernant les 12 à 24 heures à venir.

La précision des prévisions météorologiques est d'environ 75 %.

Les symboles météo affichent l'évolution de la météo des 8 prochaines heures, et non le temps actuel.

FORECAST

ensoleillé légèrement nuageuxnuageux pluvieux

forte pluie chute de neige

D'autres interprétations météos sont possibles selon la tendance de la pression atmosphérique.

pression ascendante

pression constante

pression descendante

Deux exemples :

• Les prévisions météos indiquent de la pluie, la pression baisse rapidement et fortement >> de fortes pluies sont probables.
• Les prévisions météos indiquent de la pluie, la pression a augmenté au cours des 12 dernières heures mais est légèrement redescendue au cours des 3 dernières heures >> de faibles pluies sont probables.

Évolution des températures et de l'humidité de l'air

La tendance de la température et de l'humidité de l'air mesurées par la station de base et par le capteur extérieur est affichée sous forme de flèche.

montante

constante

descendante

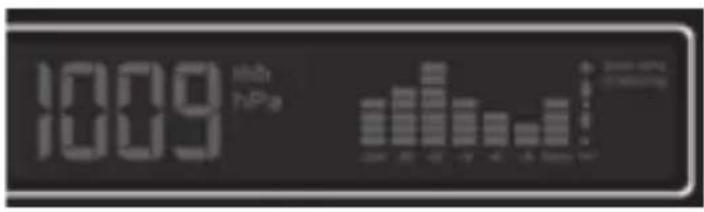

Affichage de la pression atmosphérique

1009 mPb hPa 2020-07-24 % of total

La pression atmosphérique actuelle s'affiche dans l'unité sélectionnée.

L'historique de pression atmosphérique des dernières 24 heures s'affiche à droite.

Pour changer l'unité de mesure :

1. Maintenez le bouton appuyé jusqu'à ce que l'unité de la pression atmosphérique clignote.

2. Sélectionnez l'unité de mesure (mb, HPa ou InHg) à l'aide des boutons ▲ et ▼

3. Appuyez sur ⚙ pour confirmer.

Affichage des phases lunaires

Les phases lunaires indiquées sont automatiquement mises à jour avec la date.

Nouvelle lune

Quartier de lune croissant

Quartier de lune

Pleine lune croissante

(1)

Pleine lune Pleine lune décroissante

Quartier de lune

Quartier de lune décroissant

Indice de bien-être

L'indicateur de bien-être est composé de la température (T) et de l'humidité de l'air (L). Ces valeurs sont mesurées par la station de base.

T : très agréable

L : très agréable

T: agréable

L: agréable

T : Légèrement trop froid ou chaud

L : Légèrement trop sec ou humide

T : trop froid ou chaud

L : trop sec ou humide

T : beaucoup trop froid ou chaud

L : beaucoup trop sec ou humide

Données thermiques enregistrées

La touche MEM vous donne les valeurs les plus élevées et les plus faibles des 24 dernières heures par rapport à la température et à l'humidité de l'air.

• Appuyez 1 fois : La valeur MAX est affichée
• Appuyez 2 fois : La valeur MIN est affichée
• Appuyez 3 fois : l'affichage normal revient à l'écran

Pour supprimer les valeurs enregistrées :

- Maintenez la touche MEM enfoncée pendant env. 3 secondes, jusqu'à ce que les valeurs affichées soient supprimées.

Alarme de température et de gel

Généralités

• L'alarme de température permet de surveiller les températures d'une certaine plage. Lorsque la limite inférieure et supérieure de température est dépassée, vous êtes alerté par des signaux visuel et sonore.
• Vous pouvez définir les limites de température. Réglages standards : -20 à 60°C.
• Si vous utilisez plusieurs capteurs extérieurs, vous pouvez définir une plage de température pour chaque capteur.

Réglage de la plage de température

1. Uniquement dans le cas où plusieurs capteurs sont reliés à la station de base : Sélectionnez le capteur voulu à l'aide du bouton ▼ (attention au canal affiché).
2. Maintenez le bouton appuyé jusqu'à ce qu'une flèche et « Hi » clignotent à l'écran.
3. Réglez la température maximale à l'aide des boutons ▲ et ▼
4. Appuyez sur ⚙ pour enregistrer.
5. Réglez la température minimale « LO » à l'aide des boutons ▲ et ▼
6. Appuyez ensuite sur 🌿.

Activer l'alarme de température

-Appuyez une fois sur le bouton pour activer l'alarme de température.

Lorsque les limites de températures sont atteinte, des son d'alerte résonnent, et le message « ALERTS » et la température s'affichent en clignotant. Appuyez sur n'importe quel bouton pour interrompre l'alerte sonore.

• Lorsque la température maximale est dépassée, « Hi » clignote également à l'écran.
• Lorsque la température est inférieure à la valeur limite minimale, « LO » clignote également à l'écran.

Les informations affichées clignotent...

• ... tant que s'appliquent les conditions de déclenchement de l'alarme de température, ou
• ... jusqu'à ce que vous appuyiez une fois su: « ALERTS » disparaît et la température cesse de clignoter.

Alarme de gel

Lorsque l'alarme de température est activée (voir section précédente), l'alarme de gel l'est aussi automatiquement.

L'apparition du flocon de neige à l'écran signifie que la température mesurée se situe entre -1 °C et 3 °C (entre 30 °F et 37 °F).

Même lorsque l'alerte de gel n'apparaît pas à l'écran, les températures proches du point de givrage comportent toujours un danger de gel ou de verglas.

Régler l'heure de réveil

1. Appuyez une fois sur 📤

ALARM TIME apparaît à l'écran.

1. Maintenez appuyé pendant quelques secondes, jusqu'à ce que l'indication de l'heure du réveil se mette à clignoter.

2. Réglez l'heure de réveil souhaitée à l'aide des touches ▲ou ▼

3. Appuyez sur 📞.

L'affichage des minutes pour l'heure de réveil clignote sur l'écran.

1. Réglez les minutes de réveil souhaitées à l'aide des touches ▲ ou ▼

2. Appuyez une dernière fois sur 🔍 pour enregistrer vos réglages.

Allumer/éteindre la fonction réveil

- Activez (ON) et désactivez (OFF) le réveil à l'aide de l'interrupteur du bas. Dès que le symbole de réveil s'affiche, la fonction réveil est activée.

Être réveillé

À l'heure programmée, vous êtes réveillé par une sonnerie, le signal s'amplifiant avec le temps.

Éteindre complètement la sonnerie du réveil

-Appuyez sur n'importe quelle touche de la station de base (sauf) pour arrêter la sonnerie.

Fonction d'arrêt automatique

Si vous n'appuyez sur aucune touche, la sonnerie s'éteint automatiquement au bout de 2 minutes. Après 24 heures, la sonnerie est de nouveau déclenchée.

Répétition (fonction Snooze)

-Touchez une fois le bouton tactile lorsque l'alarme sonne.

L'alarme s'arrête et les symboles ↗ et zélignotent.

Après 5 minutes, l'appareil se rallume et le réveil se redéclenche. Ce processus peut être répété plusieurs fois.

Autres fonctions

Rétroéclairage de l'écran

Utilisation avec piles

-Touchez le bouton tactile pour allumer l'écran pendant env. 15 secondes.

Fonctionnement sur secteur

Si vous utilisez la station de base avec l'adaptateur secteur sur le réseau électrique, l'écran est éclairé en permanence.

-Appuyez plusieurs fois sur ⚙ pour sélectionner un des cinq niveaux de luminosité.

Fonction de recharge via USB

La douille USB à l'arrière de la station de base permet la recharge d'appareils tels que des smartphones ou des lecteurs MP3 lorsque la station de base fonctionne sur secteur.

Respectez les consignes du manuel de fabricant à raccorder.

-Connectez la douille USB et l'appareil externe à l'aide du câble USB (non fourni).

Modifier l'unité de mesure de la température

-Appuyez sur le bouton ▲ pour choisir l'unité de la température affichée (°C ou °F).

Passer de l'heure d'été à l'heure d'hiver

Le passage de l'heure d'été à l'heure d'hiver et vice versa s'effectue automatiquement si la réception est bonne. Si l'heure d'été est activée, « DST » (Daylight Saving Time) s'affiche à l'écran.

Affichage remplacement de piles

La station de base et le capteur ont chacun un symbole correspondant qui signale que les piles doivent être changées.

Le symbole signale que vous devez remplacer les piles de la station de base (INDOOR SENSOR) ou du capteur extérieur (REMOTE SENSOR).

Procédez ensuite comme indiqué dans la section « Mise en marche ».

Notez :

• N'utilisez que le type de pile indiqué dans les « Caractéristiques techniques ».
• Remplacez toujours toutes les piles à la fois.
• Éliminez les piles usagées dans le respect de l'environnement, voir « Mise au rebut ».

Nettoyage

1. En cas de fonctionnement sur secteur : Débranchez l'adaptateur secteur de la station de base.
2. Au besoin, essuyez la station de base et le capteur radio extérieur avec un chiffon légèrement humide.
3. Séchez entièrement l'appareil avant de le rebrancher.

Problèmes/solutions

Problèmes Cause possible
Le signal DCF77 pour l'heure ne peut pas être réceptionné.	Vérifiez l'emplacement choisi.Lancez éventuellement la réception radio manuellement.Réglez l'heure manuellement.
La température transmise par le capteur extérieur semble trop élevée.	Vérifier si le capteur est exposé à la lumière directe du soleil.
H.HH ou LL.L s'affiche à l'écran au lieu des valeurs mesurées pour la température ou l'humidité.	• Les valeurs se situent en-dessus ou en dessous de la plage de mesure.
L'affichage est illisible, le fonctionnement est défectueux ou les valeurs sont manifestement fausses.	• Réinitialisez les paramètres de la station de base.
La station de base ne reçoit aucun signal du capteur radio.	• Assurez-vous qu'aucune interférence électrique ne se trouve près du capteur radio ou de la station de base.• Vérifiez les piles du capteur.• Rapprochez la station de base du capteur ou inversement.
L'heure diffère exactement d'une, deux, trois etc. heures.	• Vous avez apparemment défini un mauvais fuseau horaire.

Station de base

Modèle : Station de base WS 1704

Entrée : 5 V = 1,2 A

Piles : 2x LR6 (AA)/1,5 V ---

Plage de mesure

-Température : 0 °C - 50 °C (32 °F - 122 °F)

-Pression 600 hPa/mb - 1100 hPa/mb atmosphérique : ou 17,72 inHg - 32,50 inHg ou 450,0 mmHg - 825,0 mmHg

-Humidité de l'air : 20 % - 95 %

Capteur radio extérieur

Piles : 2x LR03 (AAA)/1,5 V ---

Plage de mesure :

-Température : -20 °C - 60 °C (-4 °F - 140 °F) -Pression identique à la station de base atmosphérique :

-Humidité de l'air : identique à la station de base

Fréquence d'émission : 433, 92 MHz

Puissance de + 10 dBm

transmission max.:

Portée : env. 60 mètres (milieu ouvert)

Adaptateur secteur

Entrée : 100-240 V\~, 50/60Hz

Sortie :

5 V = 1.2 A

Classe de protection :

||回

Distributeur : Waagen-Schmitt GmbH

Hammer Steindamm 27–29

22089 Hambourg/Allemagne

Nos produits font l'objet de développements et d'améliorations continuels. Pour cette raison, des modifications de design et des modifications techniques peuvent survenir à tout moment.

Déclaration de conformité

Waage-Schmidt GmbH déclare par la présente que la station météorologique WS1704 est conforme aux directives européennes 2014/53/EU, 2014/35/EU et 2011/65/EU.

Le texte complet de la déclaration de conformité européenne est disponible sur le site internet suivant :

www.ade-germany.de/doc

La déclaration perd sa validité dans le cas où la balance subirait une modification n'ayant pas été convenue avec nous.

Hambourg, mars 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27–29

22089 Hambourg/Allemagne

C€

Garantie

Chère cliente, cher client,

La société Waagen-Schmitt GmbH garantit la prise en charge gratuite de défauts matériels ou de fabrication pendant 2 ans à partir de la date d'achat, par une réparation ou un remplacement.

Dans le cas où vous souhaitez faire usage de cette garantie, veuillez remettre l'article ainsi que la preuve d'achat (en indiquant les raisons de votre réclamation) à votre revendeur.

Mise au rebut

Élimination de l'emballage

Éliminez les emballages de façon conforme. Jetez le papier et le carton avec les papiers de récupération, les plastiques dans les collecteurs de matières recyclables.

Mise au rebut de l'article

Veuillez éliminer l'article selon les prescriptions en vigueur dans votre pays en matière de traitement des déchets.

Les appareils électriques ne doivent pas être éliminés avec les déchets ménagers classiques

À la fin de sa durée de vie, l'article doit être soumis à une élimination contrôlée. Ainsi les matières utiles contenues dans l'appareil pourront être recyclées, avec un moindre impact sur l'environnement. Déposez l'appareil usagé dans un point de collecte pour les déchets électroniques ou dans un centre de recyclage.

Pour plus d'informations, adressez-vous à votre service de collecte local ou à votre municipalité.

Les piles et batteries ne doivent pas être éliminées avec les déchets ménagers.

Toutes les piles et batteries doivent être déposées dans un point de collecte de votre localité ou rapportées à leur point d'achat. Les piles et batteries seront ainsi traitées dans le respect de l'environnement.

Gentile cliente,
