INSTRUKCJA OBSŁUGI WS 1704 ADE

Zakupiony wysokiej jakości produkt marki ADE łączy w sobie inteligentne funkcje z wyjątkową stylistyką. Niniejsza stacja pogodowa udostępnia szybki wgląd w różne dane pogodowe i temperatury. Wieloletnie doświadczenie marki ADE gwarantuje wysoki standard techniczny oraz sprawdzoną jakość.

Życzymy wiele radości i pomyślności podczas kontrolowania i sprawdzania danych pogody.

Zespół ADE

Zawartość dostawy

• Stacja pogodowa składa się z następujących elementów:
  -Podstawa
  -Radiowy czujnik zewnętrzny
• Zasilacz do podstawy
• Baterie:
  -2 x LR6 (AA) do podstawy
  -2 x LR03 (AAA) / 1,5 V do radiowego czujnika zewnętrznego
• Instrukcja obsługi

Spis treści

Zawartość dostawy 224

Informacje ogólne....227

Użycie zgodne z przeznaczeniem....228

Bezpieczeństwo....228

Co oferuje stacja pogodowa 233

Podstawa....234

Widok z przodu....234

Widok z tyłu 235

Widok z boku (przyciski obsługowe) ......236

Radiowy czujnik zewnętrzny......238

Uruchomienie....239

Radiowy czujnik zewnętrzny ......239

Podstawa....240

Rozpoczęcie odbioru sygnału radiowego .....241

Lista kontrolna w przypadku braku wskazań danych na wyświetlaczu 242

Ręczne ustawianie godziny i daty......243

Ręczne włączanie trybu odbioru sygnału radiowego....244

Wybór miejsca ustawienia 245

Korzystanie z innych czujników sygnału radiowego....247

Informacje o nadajniku znacznika czasu DCF77......250

Wskaźniki wyświetlacza podstawy......251

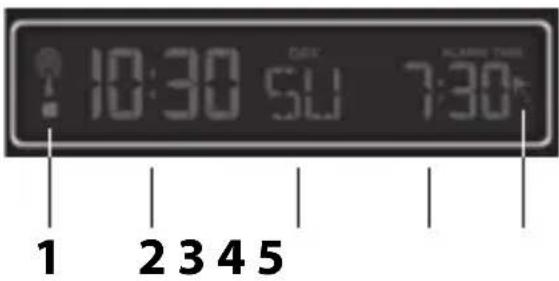

Wskaźnik godziny i kalendarza 251

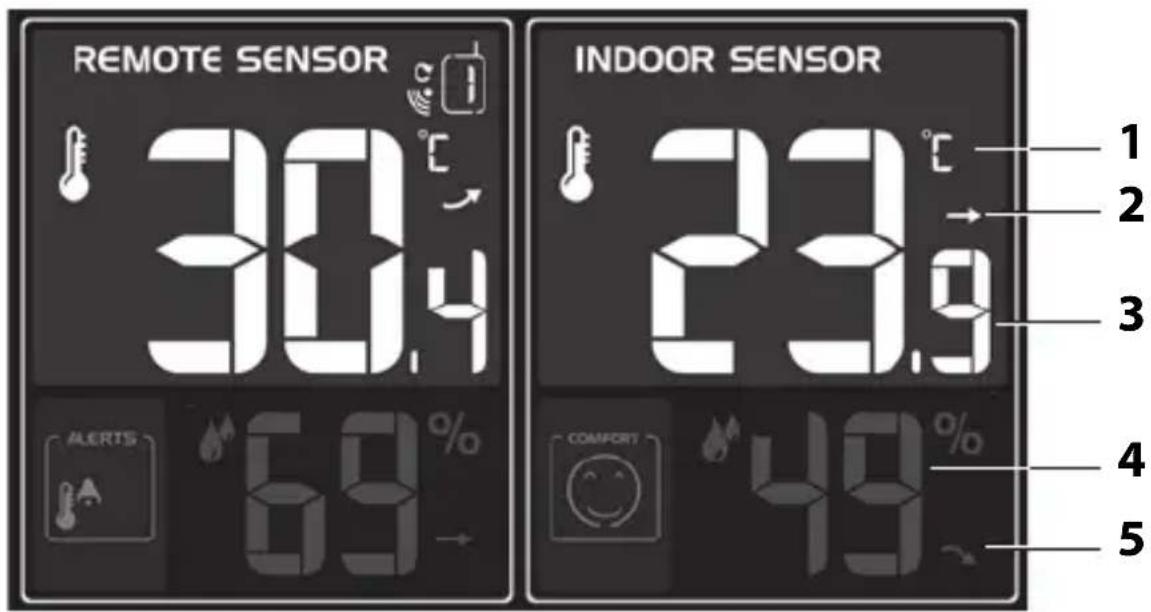

Dane pogodowe 252

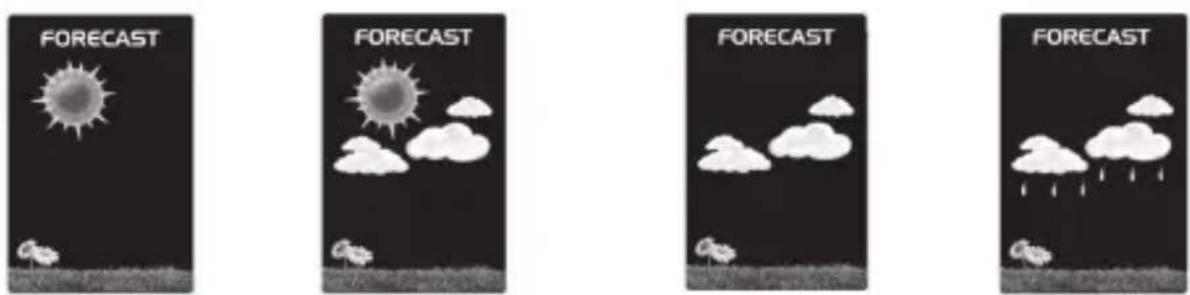

Prognoza i trend pogody....253

Trend temperatury i wilgotności powietrza......254

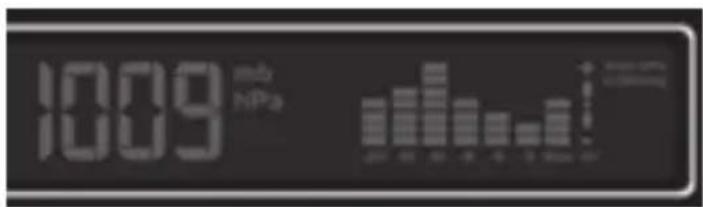

Wskaźnik ciśnienia powietrza....255

Wskaźnik fazy księżyca ......255

Wskaźnik dobrego samopoczucia....256

Zapisane dane pogodowe....256

Alarm temperatury i mrozu....257

Budzenie....259

Ustawianie czasu budzenia 259

Włączanie i wyłączanie funkcji budzenia......259

Budzenie....259

Pozostałe funkcje ......260

Oświetlenie wyświetlacza......260

Funkcja ładowania przez USB......260

Zmiana jednostki pomiaru temperatury......261

Przełączanie między czasem letnim i zimowym 261

Wskaźnik wymiany baterii 261

Czyszczenie 262

Usterka/środek zaradczy 262

Dane techniczne....264

Deklaracja zgodności....265

Gwarancja 266

Utylizacja....266

O instrukcji

Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję. Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu.

Objaśnienie znaków

Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała.

Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia.

Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi.

Ten symbol oznacza dodatkowe informacje i ogólne wskazówki.

-Zdjąć folię ochronną z wyświetlacza.

Użycie zgodne z przeznaczeniem

- Stacja pogodowa – składająca się z podstawy i radiowego czujnika zewnętrznego – pokazuje różne dane pogodowe (ciśnienie powietrza, temperaturę itd.) z najbliższego otoczenia. Na podstawie zmierzonych danych pogodowych stacja pogodowa ustala prognozę pogody.

- Ponadto stacja pogodowa pokazuje datę, godzinę oraz fazy księżyca i posiada dodatkową funkcję budzenia.

- Stacja pogodowa nie jest jednak przeznaczona do prognozowania pogody czy informacji o pogodzie do celów komercyjnych.

Bezpieczeństwo

- To urządzenie może być używane przez dzieci w wieku do lat 8 oraz przez osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi bądź którym brakuje doświadczenia i/lub wiedzy tylko wtedy, gdy są nadzorowane lub przeszły przeszkolenie z zakresu bezpiecznego użytkowania urządzenia i zrozumiały wynikające z tego niebezpieczeństwa.

• Urządzenie oraz zasilacz powinny znajdować się z dala od dzieci w wieku poniżej 8 lat.
• Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają 8 lat lub więcej i są nadzorowane.
• Dzieci muszą być pod stałym nadzorem, aby zapewnić, że nie będą bawiły się urządzeniem.
• Radiowej stacji pogodowej ani zasilacza nie wolno zanurzać w wodzie ani innych płynach. Niebezpieczeństwo porażenia prądem! Dlatego właśnie podstawy radiowej stacji pogodowej nie wolno również używać w pobliżu źródeł wilgoci, jak np. zlewu.
• Należy używać wyłącznie dostarczonego zasilacza i wymieniać go tylko na zasilacz tego samego rodzaju. Zasilacz wolno stosować wyłącznie w suchych pomieszczeniach, chroniąc go przed wilgocią.

Niebezpieczeństwo dla dzieci

- Połknięcie baterii stanowi zagrożenie dla życia. Z tego powodu stację pogodową, radiowy czujnik zewnętrzny i baterie należy przechowywać poza

zasięgiem małych dzieci. W przypadku połknięcia baterii należy natychmiast zwrócić się o pomoc medyczną.

- Dzieci należy trzymać również z dala od opakowania i małych elementów znajdujących się w zakresie dostawy. Połknięcie grozi uduszeniem.

Niebezpieczeństwo elektryczne (podczas zastosowania zasilacza)

• Urządzenie należy podłączyć do zainstalowanego zgodnie z przepisami gniazda, które odpowiada napięciu podanemu w części „Dane techniczne”.
• Aby zapewnić możliwość szybkiego wyjęcia zasilacza w razie potrzeby, gniazdo powinno być łatwo dostępne.
• W przypadku uszkodzenia zasilacza lub kabla zasilającego nie wolno używać radiowej stacji pogodowej.
• Nie wolno zasłaniać zasilacza sieciowego zasłonami, gazetami itd. oraz należy zapewnić dostateczną wentylację. Zasilacz sieciowy może się rozgrzać.
• Przed podłączeniem należy całkowicie odwinąć kabel zasilacza sieciowego. Zwrócić przy tym uwagę, aby kabel nie został uszkodzony przez ostre krawędzie lub gorące przedmioty.
• Zasilacz sieciowy należy wyciągać z gniazdka: -przed czyszczeniem radiowej stacji pogodowej, -kiedy podczas obsługi dojdzie do oczywistej usterki, podczas burzy.

-Zawsze należy przy tym ciągnąć za wtyczkę, a nie za kabel.

- Nie modyfikować produktu ani kabla przyłączeniowego. Naprawy zlecać tylko specjalistycznym zakładom, ponieważ niewłaściwie naprawiane urządzenia stanowią zagrożenie dla użytkownika.

- Nie wolno wymieniać kabla zasilacza sieciowego. W przypadku uszkodzenia kabla lub zasilacza sieciowego należy go zutylizować i zastąpić zasilaczem sieciowym tego samego typu.

Niebezpieczeństwo obrażeń ciała

- Uwaga: Zagrożenie wybuchem w przypadku nieprawidłowego obchodzenia się z bateriami. Baterii nie wolno ładować, reaktywować w inny sposób, rozkładać na części, wrzucać w ogień lub powodować ich zwarcia.

- Należy unikać kontaktu płynu baterii ze skóra, oczami czy śluzówką. W przypadku takiego kontaktu dane miejsca należy spłukać obficie czystą wodą i natychmiast udać się do lekarza.

Informacja o szkodach rzeczowych

- Podstawę i czujnik zewnętrzny należy chronić przed kurzem, uderzeniami, skrajnymi temperaturami oraz bezpośrednim nasłonecznieniem.

- Podstawę należy również chronić przed wilgocią. Należy ją umieszczać wyłącznie w suchym, zamkniętym pomieszczeniu.

• Radiowy czujnik zewnętrzny jest chroniony przed wilgocią. Należy go jednak chronić dodatkowo przed bezpośrednim zamoczeniem, np. deszczem.
• Wyjąć baterie z podstawy i z czujnika zewnętrznego, jeżeli są zużyte lub jeżeli stacja pogodowa nie będzie używana przez dłuższy czas. W ten sposób unika się uszkodzeń, jakie mogą powstać na skutek wycieku.
• Nie narażać baterii na oddziaływanie skrajnych warunków np. poprzez składowanie ich na grzejnikach lub bezpośrednio w miejscach nasłonecznionych. Podwyższone niebezpieczeństwo wycieku!
• W razie potrzeby przed włożeniem należy wyczyścić styki baterii i urządzenia.
• Wszystkie baterie w podstawie lub radiowym czujniku zewnętrznym należy wymieniać w tym samym czasie.
• Stosować tylko baterie tego samego typu, nie używać różnych typów ani nie mieszać zużytych i nowych baterii.
• Nie modyfikować urządzenia. Naprawy zlecać tylko specjalistycznym zakładom i przestrzegać warunków gwarancji.
• Do czyszczenia stacji pogodowej nigdy nie używać twardych, zarysowujących lub trących środków czyszczących itp. Może dojść bowiem do zarysowań powierzchni.

Stacja pogodowa

• Duży, przejrzysty kolorowy wyświetlacz LED
• Dokładny czas dzięki odbiorowi sygnału z nadajnika DCF77 (możliwość ręcznego ustawienia czasu)
• Wskaźnik czasu w formacie 12- lub 24-godzinnym
• Wieczny kalendarz ze wskaźnikiem daty i dnia
• Wskaźnik temperatury wewnątrz i na zewnątrz w °C/°F
• Wskaźnik wilgotności powietrza wewnątrz i na zewnątrz w procentach
• Alarm w przypadku za wysokiej i/lub za niskiej temperatury na zewnątrz, gdzie można ustalić samodzielnie górną lub dolną wartość graniczną
• Wskaznik trendu pogody i temperatury
• Wskaźnik ciśnienia powietrza z 24-godzinną historią
• Funkcja pamięci maks. i min. wartości lub Temperatura i wilgotność powietrza
• Animowane symbole prognozy pogody
• Wskaźnik fazy księżyca
• Wskaźnik dobrego samopoczucia
• Funkcja budzenia
• Funkcja ładowania USB do smartfonów, odtwarzaczy MP3 itp.
• Możliwy tryb zasilania bateriami i sieciowego (podstawa)

Radiowy czujnik zewnętrzny

- Zasięg do 60 metrów (na otwartym terenie)

Podstawa

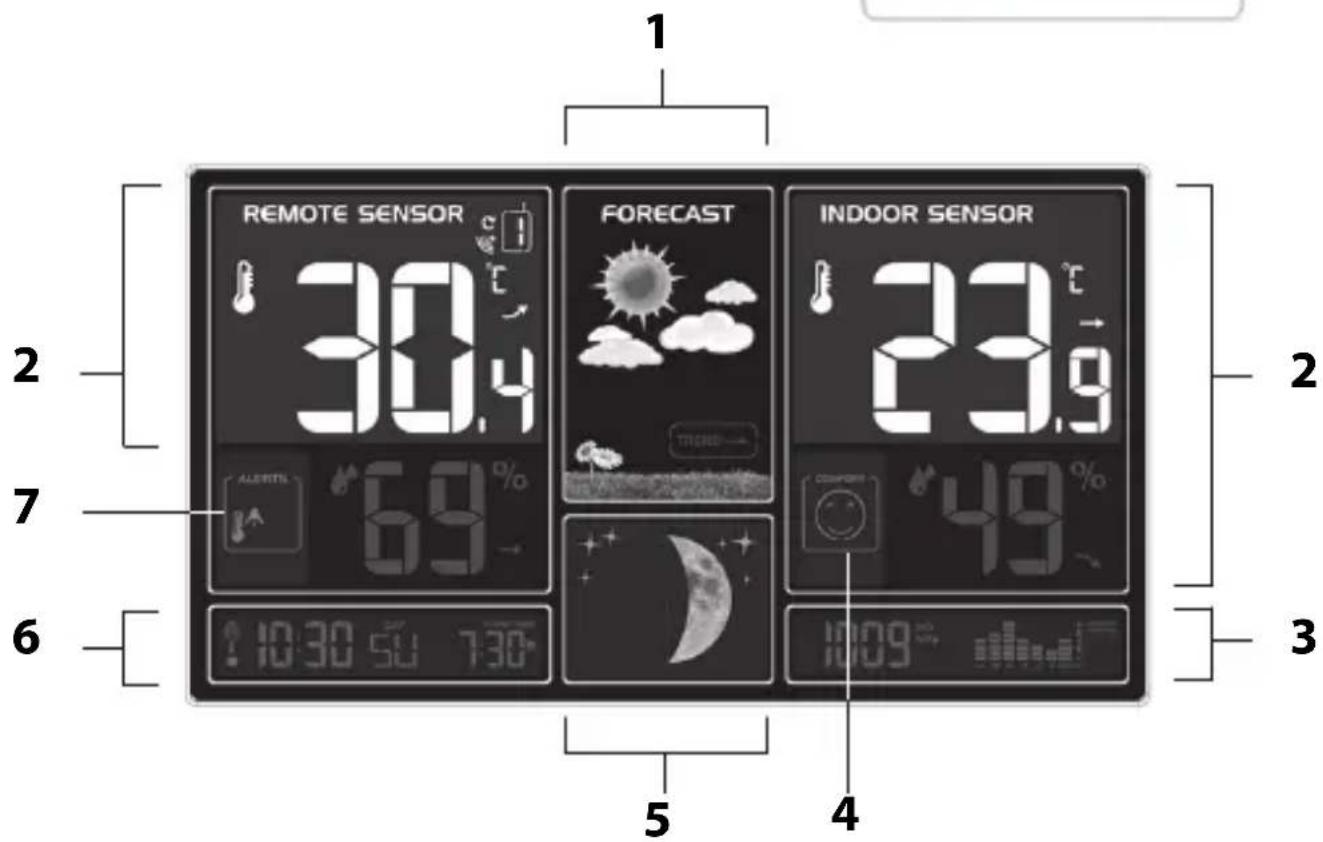

Widok z przodu

JANETHA SENSOR 30.4 6.9 23.9 JANETHA SENSOR 12.30/2017 1:00

REMOTE SENSOR 30.4 FORECAST 23.9 INDOOR SENSOR 1 2 7 6 10:30 5:0 7:30 5 4 3

1 patrz „Prognoza pogody i trend pogody“
2 patrz „Dane pogodowe“
3 patrz „Wskaźnik ciśnienia powietrza”
4 patrz „Wskaźnik dobrego samopoczucia”
5 patrz „Wskaźnik fazy księżyca”
6 patrz „Wskaźnik godziny i kalendarza”
7 patrz „Alarm temperatury i mrozu“

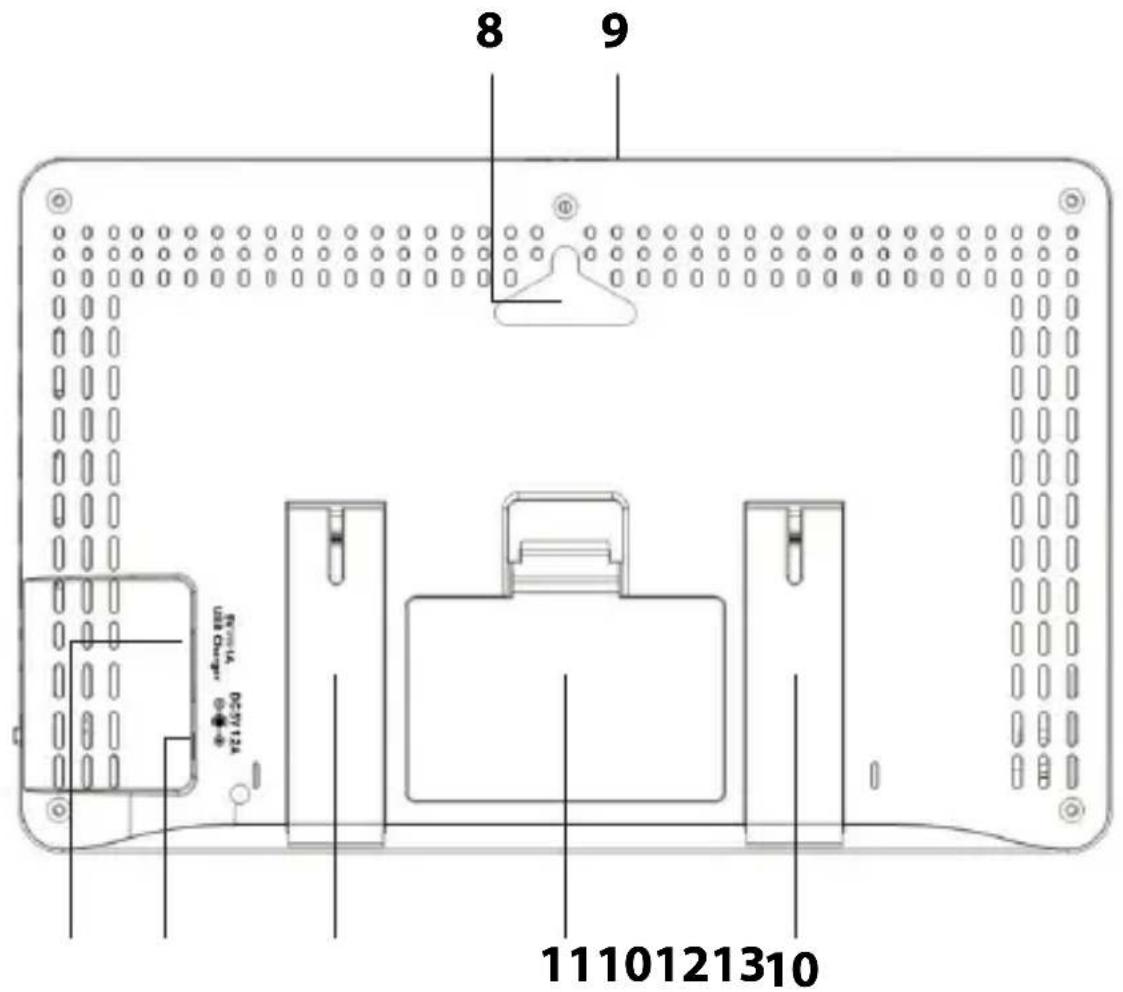

Widok z tyłu

8 9 1110121310

8 Ucho zaczepowe
9 Pole czujnika 📞/ z ^z

• Włączanie oświetlenia wyświetlacza
• Aktywacja funkcji powtórnego budzenia

10 Rozkładana nóżka
11 Komora na baterie (2 x LR6, 1,5 V)
12 Gniazdo przyłączeniowe DC 5 V 1.2 A zasilacza
13 Gniazdo przyłączeniowe USB do zewnętrznego ładowania (smartfon, odtwarzacz MP3 itd.)

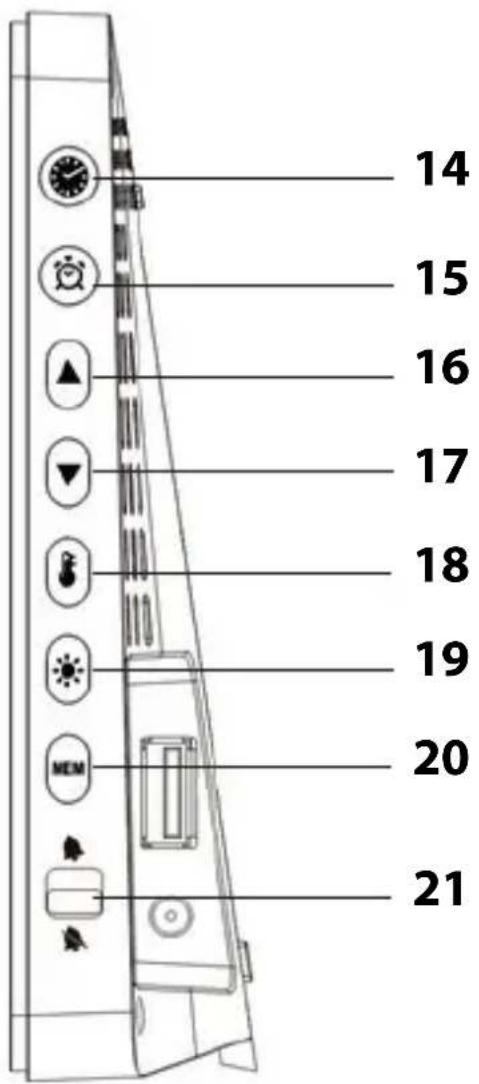

Widok z boku (przyciski obsługowe)

14 15 16 17 18 19 20 21

14

Przycisk

• Aktywowanie ręcznego trybu nastawczego
• Zapisanie wprowadzonego ustawienia
• Przełączanie między wskaźnikiem sekund i daty

15 Przycisk

• Ustawianie czasu budzenia
• Przełączanie między czasem budzenia i wskaźnikiem daty

16 Przycisk ▲

• Ustawianie wartości (zwiększanie)
• Przełączanie między °C i °F
• Ręczne uruchamianie/przerywanie odbioru wzorca czasu z nadajnika

17 Przycisk ▼

• Ustawianie wartości (zmniejszanie)
• Wyświetlanie wartości pojedynczych radiowych czujników zewnętrznych
• Ręczne uruchamianie odbioru sygnału z radiowego czujnika zewnętrznego

18 Przycisk

• Aktywowanie alarmu temperatury
• Ustawianie granic temperature alarmu temperature

19 Przycisk

• Ustawianie jasności wyświetlacza (5 poziomów)
• Zmiana jednostki miary

20 Przycisk MEM

- Wyświetlanie / usuwanie zapisanych wartości MIN/MAX

21 Przycisk ON/OFF

- Włączanie i wyłączanie alarmu budzenia

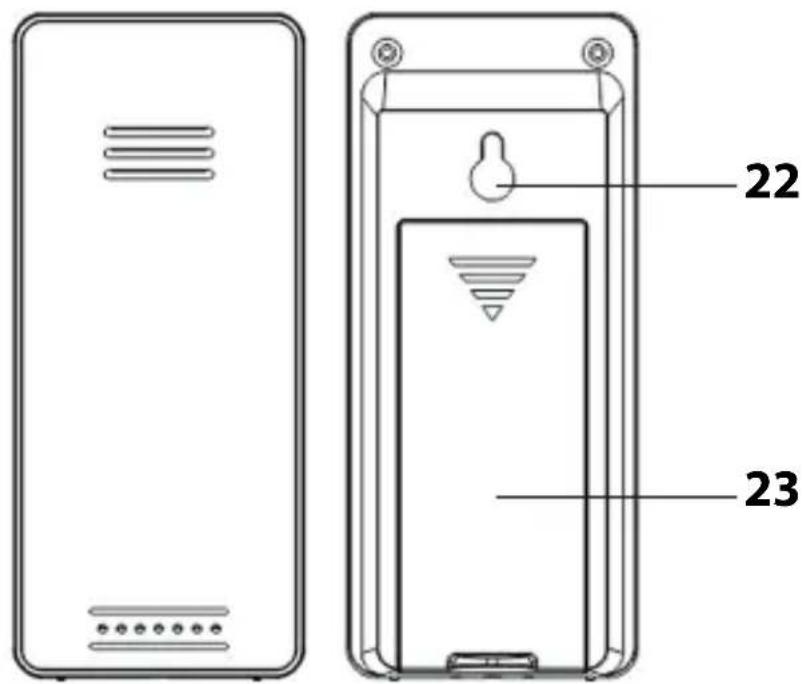

Radiowy czujnik zewnętrzny

22 23

22 Ucho zaczepowe
23 Komora na baterie (2 x LR03, 1,5 V)

• Zachowując odpowiednią kolejność, włożyć najpierw baterie do radiowego czujnika zewnętrznego. Tylko tak stacja pogodowa działa bez usterek.
• Nie używać akumulatorów, ponieważ mają za niskie napięcie (tylko 1,2 V zamiast 1,5 V). Wpływa to między innymi na dokładność pomiaru.
• W miarę możliwości należy używać baterii alkalicznych zamiast baterii cynkowo-węglowych. Baterie alkaliczne wytrzymują dłużej, szczególnie w niskich temperaturach na zewnątrz.

Radiowy czujnik zewnętrzny

1. Zdjąć osłonę komory na baterie z tyłu czujnika zewnętrznego, naciskając z niewielką siłą nadrukowaną strzałkę. Odsunąć osłonę komory na baterie w kierunku strzałki z czujnika zewnętrznego.
2. 2 baterie typu LR03 (AAA) / 1,5 V włożyć zgodnie z rysunkiem znajdującym się na dole komory na baterie. Zwrócić przy tym uwagę na prawidłową biegunowość baterii (+/-).
3. Nasunąć osłonę komory na baterie na czujnik zewnętrzny.

Podstawa

Radiową stację pogodową można obsługiwać za pomocą zasilacza lub baterii.

Jeśli radiowa stacja pogodowa jest podłączona do gniazda, działa w oparciu o tryb zasilania prądem elektrycznym, nawet jeśli w urządzeniu znajdują się baterie. Rozładowane baterie należy wyjąć z komory na baterie, ponieważ mogą się oneylać.

WSKAZÓWKA dotycząca strat materialnych

- Do trybu zasilania prądem elektrycznym należy stosować wyłącznie zasilacza dołączonego do do opakowania.

Tryb zasilania prądem elektrycznym

1. Wtyczkę dostarczonego zasilacza włożyć do gniazda przyłączeniowego DC 5 V 1.2 A podstawy.
2. Zasilacz należy podłączyć do gniazda, którego napięcie sieciowe odpowiada podanemu w części „Dane techniczne”.
3. Odczekać ok. 30 minut. Podstawa potrzebuje tego czasu do zebrania wszystkich danych pogodowych oraz otrzymania sygnału radiowego z nadajnika znacznika czasu.

Tryb zasilania bateriami

1. Nacisnąć klapkę pokrywy nieco w kierunku pokrywy komory na baterie, a następnie zdjąć pokrywę.

2. 2 baterie typu LR6 (AA) / 1,5 V włożyć zgodnie z rysunkiem znajdującym się na dole komory baterii. Zwrócić przy tym uwagę na ich prawidłową biegunowość (+/-).

3. Ponownie założyć pokrywę komory na baterie.

4. Odczekać ok. 30 minut. Podstawa potrzebuje tego czasu do zebrania wszystkich danych pogodowych oraz otrzymania sygnału radiowego z nadajnika znacznika czasu.

Rozpoczęcie odbioru sygnału radiowego

Jeśli podstawa jest zasilana prądem elektrycznym, na wyświetlaczu pojawią się na moment wszystkie wskaźniki. Ponadto wyświetlacz zostanie na krótko podświetlony i rozlegnie się sygnał dźwiękowy.

Następnie urządzenie przełącza się na pobieranie sygnału, przy czym liczba fal radiowych wskazuje jakość sygnału: Czym więcej fali radiowych na wyświetlaczu, tym lepsza siła sygnału.

Podczas odbioru sygnału z nadajnika znacznika czasu nie działają żadne przyciski (do ▲).

Kiedy odebrane zostaną sygnały nadajnika znacznika czasu i radiowego czujnika zewnętrznego o odpowiedniej sile, na wyświetlaczu pojawią się na stałe poszczególne dane.

Nadajnik znacznika czasu:	Godzina i dataSymbol wieży radiowej
Radiowy czujnik zewnętrzny:	Temperatura na zewnątrzWilgotność powietrza

Podstawa: • Temperatura wewnątrz• Wilgotność powietrza

Stacja pogodowa przełącza się odtąd wielokrotnie w ciągu nocy na odbiór sygnału. Przy czym wyświetlany czas jest porównywany i w razie potrzeby korygowany czasem otrzymanym z nadajnika znacznika czasu.

W przypadku braku wystarczająco silnego sygnału, podstawa zaprzestaje po kilku minutach pobierania sygnału i gaśnie symbol sygnału radiowego. Proces ten jest wznawiany w późniejszym czasie.

Godziny mijają w takiej sytuacji normalnie dalej (od początkowej godziny „00:00”).

Dane z radiowego czujnika zewnętrznego są przesyłane na bieżąco kilka razy na minutę.

Lista kontrolna w przypadku braku wskazań danych na wyświetlaczu

Brak wskazań danych z nadajnika znacznika czasu

1. Sprawdzić, czy miejsce ustawienia podstawy jest odpowiednie, patrz „Wybór miejsca ustawienia”.

2. Uruchomić odbiór jeszcze raz ręcznie, patrz „Ręczne uruchamianie odbioru sygnału radiowego”.

3. Odczekać, aż podstawa automatycznie przełączy się ponownie na tryb odbioru. W godzinach nocnych odbiór jest z reguły lepszy.

4. Wprowadzić ustawienia ręcznie, jeżeli w danej lokalizacji nie ma możliwości odbioru, patrz „Ręczne ustawianie godziny i daty”.

Brak wskaźnika danych z radiowego czujnika zewnętrznego
1. Sprawdzić, czy baterie są prawidłowo włożone.
2. Sprawdzić, czy miejsce ustawienia radiowego czujnika zewnętrznego jest odpowiednie, patrz „Wybór miejsca ustawienia”.
3.	Przytrzymać wciśnięty przycisk ▼, aby ręcznie uruchomić odbiór sygnału radiowego do czujnika zewnętrznego.

Ręczne ustawianie godziny i daty

Jeżeli między dwoma naciśnięciami przycisku minie ok. 20 sekund, proces ustawiania zostanie automatycznie zakończony i trzeba będzie go powtórzyć.

1. Przytrzymać wciśnięty przycisk ⚙, aż na wyświetlaczu będzie migać wskazanie formatu 12- i 24-godzinnego.
2. Przyciskami ▲ lub ▼ należy wybrać preferowany format czasu („12-godz." lub „24-godz.”).
3. Nacisnąć 📋, aby zapisać ustawienie.

Na wyświetlaczu „00”.

1. Przyciskami ▲ub wybrać strefę czasową, w której znajduje się użytkownik (w przypadku większości krajów europejskich prawidłowym ustawieniem jest „00”).

2. Dalej należy postępować zgodnie z niniejszym opisem:

-Nacisnąć przycisk ▲ lub ▼aby ustawić żądaną wartość.

-Za każdym razem nacisnąć 📋, aby zapisać dokonane ustawienie.

1. Wprowadzić poniższe ustawienia:

-Godzina
-Minuty
-Format daty (dzień/miesiąc lub miesiąc/dzień)
-Rok
-Miesiąc
-Dzień
- Język (odnosi się wyłącznie do wskaźnika dnia tygodnia)

1. Następnie nacisnąć 📋, aby zakończyć proces.

Ręczne włączanie trybu odbioru sygnału radiowego

Jeżeli pokazany obok symbol sygnału radiowego nie wyświetla się, oznacza to, że sygnały radiowe nadajnika znacznika czasu nie są odbierane. Wskaźnik godziny funkcjonuje mimo to precyzyjnie dalej.

-Przytrzymać wciśnięty przycisk ▲aż symbol sygnału radiowego wyświetl się ponownie. W ten sposób odbiór sygnału radiowego uruchamia się ręcznie.

Prosimy pamiętać:

• Jeżeli odbiór nie zakończył się pomyślnie, symbol odbioru zgaśnie po kilku minutach i godzina na wyświetlaczu będzie pokazywana dalej normalnie.
• W przypadku pomyślnego odbioru podstawa przestawi się na godzinę nadajnika znacznika czasu. Po ręcznym ustawieniu godziny i daty dane dopasują się automatycznie.

Wybór miejsca ustawienia

WSKAZÓWKA dotycząca strat materialnych

• Podstawę i czujnik sygnału radiowego należy chronić przed kurzem, uderzeniami, skrajnymi temperaturami oraz bezpośrednim nasłonecznieniem.
• Podstawę należy również chronić przed wilgocią. Należy ją umieszczać wyłącznie w suchym, zamkniętym pomieszczeniu. Czujnik sygnału radiowego jest zabezpieczony przed wilgocią, musi być jednak chroniony przed bezpośrednim zawilgoceniem, np. podczas deszczu.

Odbiór sygnału radiowego między podstawą a radiowym czujnikiem zewnętrznym

• Maksymalna odległość między podstawą a czujnikiem sygnału radiowego może wynosić 60 metrów.
  Ten zasięg jest jednak możliwy również tylko przy „bezpośrednim kontakcie wzrokowym”.
• Ograniczające materiały budowlane, np. żelazobeton, zmniejszają lub utrudniają odbiór sygnału radiowego między podstawą a czujnikiem zewnętrznym.
• Zasięg sygnału mogą również zakłócać takie urządzenia, jak telewizor, telefony bezprzewodowe, komputer czy świetlówki.
• Podstawy i czujnika zewnętrznego nie wolno ustawiać bezpośrednio na ziemi. Ogranicza to zasięg.
• W przypadku niskich temperatur zimą wydajność baterii czujnika zewnętrznego może się znacznie zmniejszyć. Ogranicza to zasięg nadawania.

Odbiór sygnału radiowego między podstawą a nadajnikiem znacznika czasu

- Zachować odstęp od telewizorów, komputerów i monitorów. Również stacje bazowe telefonów bezprzewodowych nie powinny znajdować się w bezpośredniej bliskości od stacji pogodowej.

- W godzinach nocnych odbiór jest z reguły lepszy. Jeżeli przez cały dzień podstawa nie odbierze sygnałów, to nocą i tak może odebrać sygnał od razu i o pełnej sile.

- W zależności od miejsca ustawienia w rzadkich przypadkach może się zdarzyć, że sygnały podstawy

będą odbierane przez inny nadajnik znacznika czasu lub nawet na zmianę przez dwa nadajniki znacznika czasu. Nie jest to błąd urządzenia. W takim przypadku należy zmienić miejsce ustawienia podstawy.

• Warunki pogodowe, np. silne burze, mogą powodować zakłócenia odbioru.
• Czasami może dochodzić do krótkotrwałego wyłączania nadajnika, np. z powodu prac konserwacyjnych.

Ustawianie podstawy

Podstawa posiada z tyłu dwie składane stopki oraz ucho zaczepowe.

- Podstawę należy ustawiać jak najbliżej okna. Tam odbiór jest z reguły najlepszy.

Ustawianie radiowego czujnika zewnętrznego

Radiowy czujnik zewnętrzny posiada z tyłu ucho zaczepowe.

-Czujnik zewnętrzny należy ustawić lub zawiesić w miejscu, w którym jest chroniony przed bezpośrednim oddziaływaniem warunków atmosferycznych (deszcze, słońce, wiatr itd.). Właściwe miejsca ustawienia to np. pod daszkiem lub w wiacie.

Korzystanie z innych czujników sygnału radiowego

Podstawa jest dostarczana z czujnikiem sygnału radiowego. Można ją jednak użytkować z maksymalnie trzema czujnikami zewnętrznymi.

W przypadku chęci uzyskania dalszych informacji lub płatnego zamówienia prosimy pisać na podany adres e-mail: [e-mail].

• Czujniki zewnętrzne mogą później znajdować się w różnych pomieszczeniach lub na dworze.
• Do każdego numeru należy przydzielić własny numer (= nr kanału przesyłania).

Sposób postępowania:

1. podstawę i czujniki zewnętrzne ustawić tuż przy sobie.
2. Zdjąć pokrywę komory na baterie z tyłu czujników zewnętrznych.
3. Przełącznikami należy ustawić własny kanał dla każdego czujnika zewnętrznego. Czujnik dostarczany w opakowaniu korzysta standardowo z kanału 1, zatem dla drugiego czujnika należy wybrać kanał 2, a dla trzeciego – kanał 3.
4. Włożyć dwie baterie typu wskazanego na spodzie.

Zwrócić uwagę na prawidłową biegunowość (+/-).

1. Ponownie założyć pokrywę komory na baterie.
2. Przyciskiem ▼ wybrać odpowiedni czujnik zewnętrzny (1, 2 lub 3), aby wyświetlić jego dane.

- Można również wielokrotnie nacisnąć przycisk żaż na wyświetlaczu obok wskaźnika kanału danego radiowego czujnika zewnętrznego pokaże się © Oznacza to, że dane czujników zewnętrznych są sprawdzane i wyświetlane automatycznie po kolei.

- Jeżeli po włożeniu baterii nie wyświetli się numer kanału, należy przy właściwym czujniku sygnału radiowego nacisnąć przycisk TX. W ten sposób dane pogodowe zostaną przekazane bezpośrednio do podstawy.

Następnie można ustawić nowy radiowy czujnik zewnętrzny w jego rzeczywistym miejscu ustawienia.

Informacje o nadajniku znacznika czasu DCF77

Zegar sterowany sygnałem radiowym zintegrowany ze stacją pogodową odbiera sygnały radiowe z nadajnika znacznika czasu DCF77. Wysyła on na częstotliwości fal radiowych 77,5 kHz dokładny i oficjalny czas Republiki Federalnej Niemiec.

Nadajnik jest ustawiony w Mainflingen koło Frankfurtu nad Menem i dzięki swojemu zasięgowi do 2000 km przekazuje wymagane sygnały radiowe do większości zegarów sterowanych radiowo w Europie Zachodniej.

Po podłączeniu podstawy do zasilania (baterie lub sieć elektryczna) włącza się ona automatycznie na tryb odbioru i szuka sygnału z nadajnika DCF77. Jeżeli odbierany sygnał czasu jest wystarczająco silny, na wyświetlaczu pojawi się data i godzina.

Podstawa włącza się kilka razy dziennie i synchronizuje godzinę z sygnałem radiowym nadajnika DCF77. W przypadku braku odbioru, np. podczas silnej burzy, urządzenie będzie działało precyzyjnie dalej i o najbliższej przewidzianej godzinie ponownie przełączy się automatycznie na odbiór.

Wskaźniki wyświetlacza podstawy

Wskaźnik godziny i kalendarza

10:30 5:00 7:30 1 2 3 4 5

1 Symbol odbioru sygnału radiowego z nadajnika znacznika czasu
2 Bieżący czas w formacie 12- lub 24-godzinnym Na wskaźniku czasu w formacie 12-godzinnym czas po południu jest oznaczany jako „PM”.
3 Aktualny dzień tygodnia
4 · Ustawiony czas budzenia lub

• Dzień i miesiąc lub
• Wskaźnik sekund

Standardowy wskaźnik to dzień i miesiąc. Rzeczywiste wskaźniki zatwierdza się przyciskami 📞 i 🌿

5 Funkcja budzenia jest aktywna, patrz „Budzenie“

Dane pogodowe

REMOTE SENSOR 30.4 INDOOR SENSOR 23.9 1 2 3 4 5 69% 69% COMFORT 49%

Wyświetlane informacje zewnętrznego (CZUJNIKA ZDALNEGO) i wewnętrznego (CZUJNIKA WEWNĄTRZ) są w dużej mierze identyczne.

1 Jednostka miary temperatury (°C lub °F)
2 Trend temperatury, patrz „Trend temperatury i wilgotności powietrza”
3 Temperatura w stopniach Celsjusza lub Fahrenheit
4 Wilgotność powietrza w procentach
5 Trend wilgotności powietrza, patrz „Trend temperatury i wilgotności powietrza”

Prognoza i trend pogody

Po uruchomieniu urządzenia danych nie można stosować do prognozy pogody przez kolejnych 12 godzin, ponieważ stacja pogodowa wymaga tego czasu na pobranie i ocenę danych.

Prognoza pogody wynika z zebranych danych oraz zmierzonych przy tym zmian ciśnienia powietrza.

Prognoza dotyczy obszaru wokół stacji pogodowej o promieniu około 30 do 50 km w czasie od 12 do 24 godzin.

Dokładność prognozy pogody oblicza się na około 75%.

Symbole pogody wskazują przypuszczalną pogodę w ciągu najbliższych 8 godzin, a nie aktualną pogodę.

słońce lekkie zachmurzenie zachmurzenie deszcz

silny deszcz opad śniegu

W połączeniu z trendem ciśnienia powietrza można dokonać dalszych interpretacji pogody.

wzrost ciśnienia powietrza

stałe ciśnienie powietrza

spadek ciśnienia powietrza

Dwa przykłady:

• Prognoza pogody wskazuje deszcz, ciśnienie powietrza spada szybko i znacznie >> istnieje możliwość silniejszych opadów.
• Prognoza pogody wskazuje deszcz, ciśnienie powietrza wzrosło w ciągu ostatnich 12 godzin, ale w ciągu ostatnich 3 godzin zaczeło ponownie spadać >> istnieje możliwość niewielkich opadów.

Trend temperatury i wilgotności powietrza

Wartości temperatury i wilgotności zmierzone przez podstawę i radiowy czujnik zewnętrzny wyznaczają trend za pomocą strzałek:

wzrost

staly

spadek

Wskaźnik ciśnienia powietrza

1009 mPa MPa

Panujące w chwili obecnej ciśnienie powietrza wyświetla się w wybranej jednostce miary.

Po prawej stronie wyświetla się historia ciśnienia powietrza z ostatnich 24 godzin.

Aby zmienić jednostkę miary:

1. Przytrzymać wciśnięty przycisk ☎; aż zacznie migać jednostka miary ciśnienia powietrza.
2. Przyciskami ▲ lub ▼ustawić żądaną jednostkę miary (mb HPa lub InHg).
3. Nacisnąć ⚙, aby potwierdzić ustawienie.

Wskaźnik fazy księżyca

Wyświetlane fazy księżyca są automatycznie aktualizowane na podstawie daty.

nów księżyca „przybywa” kwadra

księżyc „przybywa”

pełnia księżyc „ubywa” kwadra

księżyca „ubywa”

Wskaźnik dobrego samopoczucia

Wskaźnik dobrego samopoczucia składa się z temperatury (T) i wilgotności powietrza (L). Wartości są mierzone przez podstawę.

T: bardzo przyjemnie L: bardzo przyjemnie

T: przyjemnie L: przyjemnie

T: trochę za chłodno lub ciepło L: trochę za sucho lub wilgotno

T: za zimno lub ciepło L: wyraźnie za sucho lub wilgotno

T: wyraźnie zbyt zimno lub gorąco L: wyraźnie zbyt sucho lub wilgotno

Zapisane dane pogodowe

Przyciskiem MEM wyświetla się najwyższe i najniższe wartości z ostatnich 24 godzin dla temperatury i wilgotności powietrza.

• Naciśnięcie 1 raz: wyświetlają się wartości MAX
• Naciśnięcie 2 razy: wyświetlają się wartości MIN
• Naciśnięcie 3 razy: zwykłe wskazanie na wyświetlaczu
  Aby usunąć zapisane wartości:

-przytrzymać wciśnięty przycisk MEM przez ok. 3 sekundy, aż wyświetlane wartości zostaną skasowane.

Alarm temperatury i mrozu

Informacje ogólne

• Alarm temperatury umożliwia monitorowanie zakresu temperatury. Użytkownik zostanie ostrzeżony optycznie i dźwiękowo, jeśli dojdzie do przekroczenia dolnej lub górnej wartości granicznej temperatury.
• Wartości graniczne temperatury można ustawić samodzielnie. Ustawienie standardowe: od -20 do 60°C.
• W przypadku wykorzystania większej liczby radiowych czujników zewnętrznych dla każdego czujnika można ustawić osobny zakres temperatury.

Ustawianie zakresu temperatury

1. Tylko w przypadku podłączenia do podstawy większej liczby radiowych czujników zewnętrznych: Przyciskiem ▼ wybrać żądany czujnik (zwrócić uwagę na wskaźnik kanału).
2. Przytrzymać wciśnięty przycisk 📁, aż na wyświetlaczu zacznie migać strzałka „Hi”.
3. Przyciskami ▲ lub ▼ustawić górną wartość graniczną temperatury.
4. Nacisnąć 📁, aby zapisać wprowadzone dane.
5. Przyciskami ▲ lub ▼ustawić dolną wartość graniczną temperatury „LO”.
6. Następnie nacisnąć 📄.

Aktywowanie alarmu temperatury

-Nacisnąć 1 raz przycisk aby włączyć alarm temperatury.

Po osiągnięciu zakresu temperatury rozlegają się sygnały dźwiękowe i „ALERTS” oraz miga wskaźnik temperatury. Nacisnąć dowolny przycisk, aby wyłączyć sygnały ostrzegawcze.

• Jeśli temperatura jest wyższa niż jej ustawiona górna wartość graniczna, na wyświetlaczu miga dodatkowo „Hi”.
• Jeśli temperatura jest niższa niż jej ustawiona dolna wartość graniczna, na wyświetlaczu miga dodatkowo „LO”.

Miganie działa tak długo:

• jak długo istnieją warunki alarmu temperatury,
• naciśnie się 1 x przycisł: „ALERTS” gaśnie i zatrzymuje się miganie temperatury.

Alarm mrozu

Jeśli alarm temperatury jest włączony (patrz poprzedni rozdział), automatycznie włącza się również alarm mrozu.

Jeśli na wyświetlaczu pojawi się symbol lodu zmierzona temperatura na zewnątrz jest na poziomie od -1°C do 3°C (od 30°F do 37°F).

Nawet jeśli alarm mrozu nie wyświetla się, w przypadku temperatur na poziomie punktu zamarzania istnieje zasadniczo zagrożenie mrozem lub gołoledzią.

Ustawianie czasu budzenia

1. Nacisnąć 1 raz

Na wyświetlaczu pojawia się ALARM TIME.

1. Przytrzymać przycisk ⚙️ wciśnięty przez kilka sekund, aż wskaźnik godziny budzenia zacznie migać.
2. Przyciskami ▲ lub ▼ustawić żądaną godzinę budzenia.
3. Nacisnąć 📋.

Na wyświetlaczu zacznie migać wskaźnik minut czasu budzenia.

1. Przyciskami ▲ lub ▼ustawić żądane minuty budzenia.
2. Następnie nacisnąć przycisk 🎯, aby zapisać ustawienia.

Włączanie i wyłączanie funkcji budzenia

- Funkcję budzenia włącza się (ON) i wyłącza (OFF) dolnym przyciskiem. Funkcja budzenia jest włączona, jeśli wyświetla się symbol budzenia

Budzenie

W ustalonym czasie rozlegnie się sygnał budzenia, zyskując na intensywności wraz z upływem czasu budzenia.

Całkowite wyłączanie alarmu budzenia

-Nacisnąć dowolny przycisk podstawy (poza 📞/ z ^z aby zakończyć alarm.

Funkcja automatycznego wyłączania

Alarm wyłączy się automatycznie po 2 minutach, jeśli nie zostanie naciśnięty żaden przycisk. Alarm rozlegnie się ponownie po 24 godzinach.

Powtarzanie budzenia (funkcja Snooze)

-Kiedy rozlegnie się sygnał budzenia, nacisnąć 1 raz pole czujnika 📞/ z ^z

Sygnał budzenia cichnie oraz zaczyna migać i z

Po 5 minutach urządzenie włącza się ponownie i budzi jeszcze raz. Proces ten można powtarzać wielokrotnie.

Pozostałe funkcje

Oświetlenie wyświetlacza

Tryb zasilania bateriami

-Nacisnąć pole czujnika baby na ok. 15 sekund włączyć oświetlenie wyświetlacza.

Tryb zasilania prądem elektrycznym

Kiedy podstawa jest zasilana prądem elektrycznym za pomocą zasilacza, wyświetlacz jest podświetlany cały czas.

-Nacisnąć ponownie przycisk ⚙, aby wybrać jeden z pięciu różnych poziomów jasności.

Funkcja ładowania przez USB

Przez gniazdo USB z tyłu podstawy można ładować urządzenia, takie jak smartfony lub odtwarzacz MP3, jeżeli podstawa jest zasilana z sieci energetycznej.

Należy przestrzegać instrukcji producenta podłączanego urządzenia.

- Połączyć gniazdo USB i zewnętrzne urządzenie kablem USB (nie znajduje się w zakresie dostawy).

Zmiana jednostki pomiaru temperatury

-Nacisnąć przycisk ▲aby wyświetlić temperaturę w stopniach Celsjusza lub Fahrenheit.

Przełączanie między czasem letnim i zimowym

Przełączanie z czasu letniego na zimowy i odwrotnie odbywa się przy dobrym odbiorze sygnału czasu automatycznie. Jeżeli czas letni jest aktywny, na wyświetlaczu pojawi się „DST” (Daylight Saving Time).

Wskaźnik wymiany baterii

Podstawa i radiowy czujnik zewnętrzny posiadają osobny wskaźnik wymiany baterii.

Jeśli na wyświetlaczu pojawia się symbol, baterie włożone do podstawy (CZUJNIK WEWNĄTRZ) lub radiowego czujnika zewnętrznego (CZUJNIK ZDALNY) należy wymienić na nowe.

Następnie należy postępować zgodnie z opisem w rozdziale „Uruchomienie”.

Prosimy pamiętać:

- Używać tylko typu baterii podanego w rozdziale „Dane techniczne”.

- Zawsze należy wymieniać wszystkie baterie.

- Utylizować stare baterie w sposób ekologiczny, patrz „Utylizacja”.

Czyszczenie

1. Obsługa podczas zasilania prądem elektrycznym: Wyciągnąć wtyczkę zasilacza z podstawy.

2. W razie potrzeby przetrzeć podstawę i radiowy czujnik zewnętrzny lekko zwilżoną ściereczką.

3. W pełni osuszyć urządzenie, zanim zostanie ono ponownie podłączone do źródła zasilania.

Usterka/środek zaradczy

Usterka Możliwa przyczyna
Brak odbioru sygnału godziny DCF77.	• Sprawdzić wybrane miejsce ustawienia.• Ewentualnie uruchomić ręcznie odbiór radiowy.• Ustawić ręcznie godzinę.
Temperatura podana na czujniku zewnętrznym wydaje się zbyt wysoka.	• Sprawdzić, czy czujnik zewnętrzny nie jest wystawiony na bezpośrednie działanie promieni słonecznych.
Na wyświetlaczu zamiast zmierzonych wartości temperatury lub wilgotności powietrza wyświetla się H.HH bądź LL.L.	Wartości są większe lub niższe niż zakres pomiarowy.
Wskazanie jest nieczytelne, funkcja jest niejasna lub wartości są nieprawidłowe.	Zresetować stację pogodową do oryginalnego stanu podczas dostawy.
Podstawa nie odbiera sygnałów czujnika radiowego.	Upewnić się, że w pobliżu czujnika sygnału radiowego lub podstawy nie ma elektrycznych źródeł zakłóceń.Sprawdzić baterie w czujniku.Przesunąć stację bazową bliżej czujnika lub odwrotnie.
Godzina jest błędna dokładnie o jedną, dwie, trzy itd. godziny.	Prawdopodobnie ustawiono nieprawidłową strefę czasową.

Podstawa

Model: Stacja pogodowa WS 1704

Moc wejściowa: 5 V === 1,2 A

-Ciśnienie powietrza: 600 hPa/mb - 1100 hPa/mb lub 17,72 inHg - 32,50 inHg lub 450,0 mmHg - 825,0 mmHg

-Wilgotność powietrza: 20% - 95%

Radiowy czujnik zewnętrzny

-Ciśnienie powietrza: jak podstawa -Wilgotność powietrza: jak podstawa

Częstotliwość nadajnika: 433,92 MHz

Maks. moc transmisji: + 10 dBm

Zasięg: ok. 60 metrów (otwarta przestrzeń)

Zasilacz

Moc wejściowa: 100-240 V\~, 50/60 Hz

Moc wyjściowa: 5 V = 1,2 A

Klasa ochronna: || 7

Nasze produkty są stale rozwijane i usprawniane. Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne.

Deklaracja zgodności

Firma Waagen-Schmitt GmbH deklaruje niniejszym, że stacja pogodowa WS 1704 jest zgodna z dyrektywami 2014/53/UE, 2014/35/UE i 2011/65/UE.

Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie internetowej:

www.ade-germany.de/doc

Deklaracja traci swą ważność, jeśli w wadze zostaną wykonane jakikolwiek zmiany, które nie zostały z nami omówione.

Hamburg, marzec 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Firma Waagen-Schmitt GmbH gwarantuje przez 2 lata od daty zakupu bezpłatne usuwanie braków z tytułu błędów materiałowych lub produkcyjnych w drodze naprawy lub wymiany.

W przypadku korzystania z gwarancji prosimy o podanie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji).

Utylizacja

Utylizacja opakowania

Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne.

Utylizacja produktu

Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju.

Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi

Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji. Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych.

Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy.

Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi

Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie. W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji.
