MANUAL DE USUARIO WS 1704 ADE

¡Estimada/o cliente!

Se ha decidido por la compra de un producto de gran calidad de la marca ADE, que aúna unas funciones inteligentes con un diseño extraordinario. Con esta estación meteorológica tendrá siempre a la vista diferentes datos meteorológicos y de temperatura.

La larga experiencia de la marca ADE le asegura unos elevados estándares técnicos y es garantía de calidad.

Le deseamos que disfrute y esté satisfecho controlando y observando la información meteorológica.

El equipo de ADE

Artículos incluidos en la entrega

• La estación meteorológica se compone de:
  -Estación base
  -Sensor exterior inalámbrico
• Adaptador de red para la estación base
  Pilas:
  -2 x LR6 (AA) para la estación base
  -2 x LR03 (AAA)/1,5 V para el sensor inalámbrico exterior
• Manual de instrucciones

Índice

Artículos incluidos en la entrega 90

Información general....93

Uso adecuado....94

Seguridad....94

¿Qué ofrece la estación meteorológica inalámbrica? 98

Estación base....100

Vista frontal....100

Vista posterior 101

Vista lateral (botones de control)....102

Sensorexterior inalámbrico 104

Puesta en funcionamiento....105

Sensor exterior inalámbrico 105

Estación base....106

Iniciar la recepción inalámbrica 107

Lista de comprobación en caso de fallo en la indicación de datos en la pantalla....108

Ajuste manual de hora y fecha....109

Iniciar manualmente la recepción de la señal ..... 110

Elegir ubicación ....111

Utilizar otros sensores inalámbricos.... 113

Acerca del emisor de señal horaria DCF77...... 116

Indicadores en pantalla de la estación base......117

Indicadores de hora y calendario......117

Datos meteorológicos.... 118

Predicción meteorológica y tendencia.... 119

Tendencia de la temperatura y la humedad del aire....120

Indicador de presión atmosférica 121

Indicador de fases lunares 121

Indicador de sensación de bienestar....122

Datos meteorológicos guardados ......122

Alarma de temperatura y de hielo....123

Despertador 125

Ajustar hora de alarma....125

Conectar y desconectar la función despertador 125

Despertarse....125

Otras funciones....126

Iluminación de la pantalla.... 126

Carga a través de USB....127

Cambio de la unidad de medida.... 127

Cambiar entre hora de verano y de invierno ..... 127

Indicador de cambio de pilas 127

Limpieza 128

Problema/Solución 129

Declaración de conformidad 132

Garantía....132

Eliminación 133

Este manual de instrucciones describe el manejo seguro y el cuidado del artículo.

Conserve este manual de instrucciones por si necesita volver a consultarlas. Si le entrega el artículo a otra persona, acompañelo también de estas instrucciones. Si no se tienen en cuenta las recomendaciones de este manual de instrucciones, pueden producirse lesiones o daños en el artículo.

Explicación de símbolos

Este símbolo unido a la palabra PELIGRO advierte de heridas graves.

Este símbolo unido a la palabra ADVERTENCIA advierte de heridas de grado medio o leve.

Este símbolo unido a la palabra INDICACIÓN advierte de daños materiales.

Este símbolo significa información adicional e indicaciones generales.

-Retire la lámina de protección de la pantalla.

Uso adecuado

- La estación meteorológica, compuesta por estación base y sensor exterior inalámbrico, muestra diferentes datos meteorológicos (presión atmosférica, temperaturas, etc.) del entorno próximo. A partir de los datos medidos, la estación meteorológica realiza una previsión.

- Además, la estación meteorológica muestra la fecha, hora y fase lunar y dispone también de una función despertador.

- La estación meteorológica no es apropiada para el uso comercial en la predicción meteorológica o en la medición de datos meteorológicos.

Seguridad

- Este aparato puede ser utilizado por niños mayores de 8 años y por personas con discapacidad física, sensorial o mental o con falta de experiencia o conocimientos, siempre que estén supervisados o se les instruya sobre el uso seguro del aparato y hayan comprendido los riesgos que pueden producirse.

- El equipo y el adaptador de red deben mantenerse alejados de los niños menores de 8 años.

- La limpieza y mantenimiento por parte del usuario no deben ser realizados por niños, salvo que sean mayores de 8 años y estén supervisados.

- Debe vigilar que los niños no jueguen con el equipo.

- La estación meteorológica inalámbrica y el adaptador de red no deben sumergirse en agua ni en ningún otro líquido. ¡Riesgo de descarga eléctrica! Por tanto no utilice la base de la estación meteorológica inalámbrica cerca de fuentes de humedad como por ejemplo lavabos.

- Utilice únicamente el adaptador de red suministrado y sustitúyalo por otro del mismo tipo. El adaptador de red solo debe utilizarse en espacios interiores secos y debe protegerse contra la humedad.

Riesgos para los niños

- Las pilas pueden suponer un peligro de muerte si se ingieren. Por tanto, mantenga la estación meteorológica, el sensor inalámbrico exterior y las pilas fuera del alcance de los niños. Si se ingiere una pila, debe acudir inmediatamente en busca de asistencia médica.

- Mantenga la los niños alejados del material de embalaje y de las piezas pequeñas contenidas en el material suministrado. Existe el riesgo de asfixia por ingestión.

Riesgos debidos a la electricidad (cuando se utiliza el adaptador de red)

• Conecte el dispositivo a un enchufe correctamente instalado con la tensión especificada en los “Datos técnicos”.
• Preste atención a que el enchufe sea accesible para que, en caso necesario, pueda tirar rápidamente del adaptador de red.
• No utilice la estación meteorológica inalámbrica si el adaptador de red o su cable están dañados.
• No cubra el adaptador de red con cortinas, periódicos, etc, y procure que tenga suficiente ventilación. El adaptador de red puede calentarse.
• Desenrolle totalmente el cable del adaptador de red antes de conectarlo. Al hacerlo, preste atención a que el cable no resulte dañado por bordes afilados u objetos calientes.
• Saque el adaptador de red del enchufe:
  -antes de limpiar la estación meteorológica inalámbrica,
  -si claramente se produce un fallo durante su funcionamiento, durante una tormenta.
  -Tire siempre del adaptador, nunca del cable.

- No realice ninguna modificación en el artículo o en el cable de conexión. Realice las reparaciones únicamente en un taller especializado, ya que los aparatos no reparados por personal especializado representan un peligro para el usuario.

- No cambie el cable del adaptador de red. En caso de estar dañado el cable o el adaptador de red, debe desecharse y sustituirlo por uno del mismo tipo.

Riesgo de lesiones

- Atención: existe riesgo de explosión debido a la incorrecta manipulación de las pilas. Las pilas no deben cargarse, reactivarse con otros medios, desmontarse, arrojarse al fuego o ponerse en cortocircuito.

- Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, debe limpiarse inmediatamente la zona afectada con agua limpia y acudir al médico sin pérdida de tiempo.

Advertencia de daños materiales

- Proteja la base y el sensor exterior del polvo, los golpes, las temperaturas extremas y la exposición directa al sol.

- Proteja la estación base de la humedad. Coloque la base exclusivamente en un espacio cerrado y seco.

- El sensor exterior inalámbrico está protegido contra la humedad, pero debe evitarse que se moje directamente, como por ejemplo por la lluvia.

• Saque las pilas de la base y del sensor exterior cuando estén gastadas o cuando no vaya a utilizar la estación meteorológica durante mucho tiempo. De este modo evitará los daños que pudieran producirse por una fuga del líquido de las pilas.
• No exponga las pilas a condiciones extremas, poniéndolas por ejemplo sobre radiadores o expuestas directamente al sol. ¡Riesgo elevado de derrame!
• Cuando sea necesario, limpie los contactos del aparato y de las pilas antes de colocarlas.
• Cambie siempre todas las pilas de la estación base o del sensor exterior inalámbrico a la vez.
• Coloque únicamente pilas del mismo tipo y no utilice juntas pilas de tipos diferentes o pilas usadas junto con otras nuevas.
• No realice ninguna modificación en el aparato. Realice las reparaciones únicamente en un taller especializado y tenga en cuenta las condiciones de la garantía.
• No utilice nunca productos o medios de limpieza duros, ásperos o abrasivos para limpiar la estación meteorológica. Podría arañar las superficies.

¿Qué ofrece la estación meteorológica inalámbrica?

Estación meteorológica

- Pantalla LCD en color grande y clara

- Hora exacta gracias a la recepción del emisor de señal horaria DCF77 (también es posible el ajuste manual de hora)

- Visualización de 12 o 24 horas

- Calendario perpetuo con indicación de fecha y día

- Temperatura interior y exterior en °C/°F

- Indicador de humedad del aire interior y exterior en porcentaje

- Alarma de temperaturas exteriores muy elevadas y muy bajas, pudiendo ajustarse personalmente los límites superior e inferior.

- Visualización de tendencia meteorológica y de temperatura

- Indicador de presión atmosférica con historial de 24 horas

- Memoria de valores máximos y mínimos de temperatura y humedad del aire

- Símbolos animados para la previsión meteorológica

- Indicador de fases lunares

- Indicador de sensación de bienestar

- Despertador

- Función de carga mediante USB para smartphones, reproductores de MP3, etc.

- Posibilidad de funcionamiento con pilas o conectado a la corriente (estación base)

Sensor exterior inalámbrico

- Alcance hasta 60 metros (en terreno abierto)

Estación base

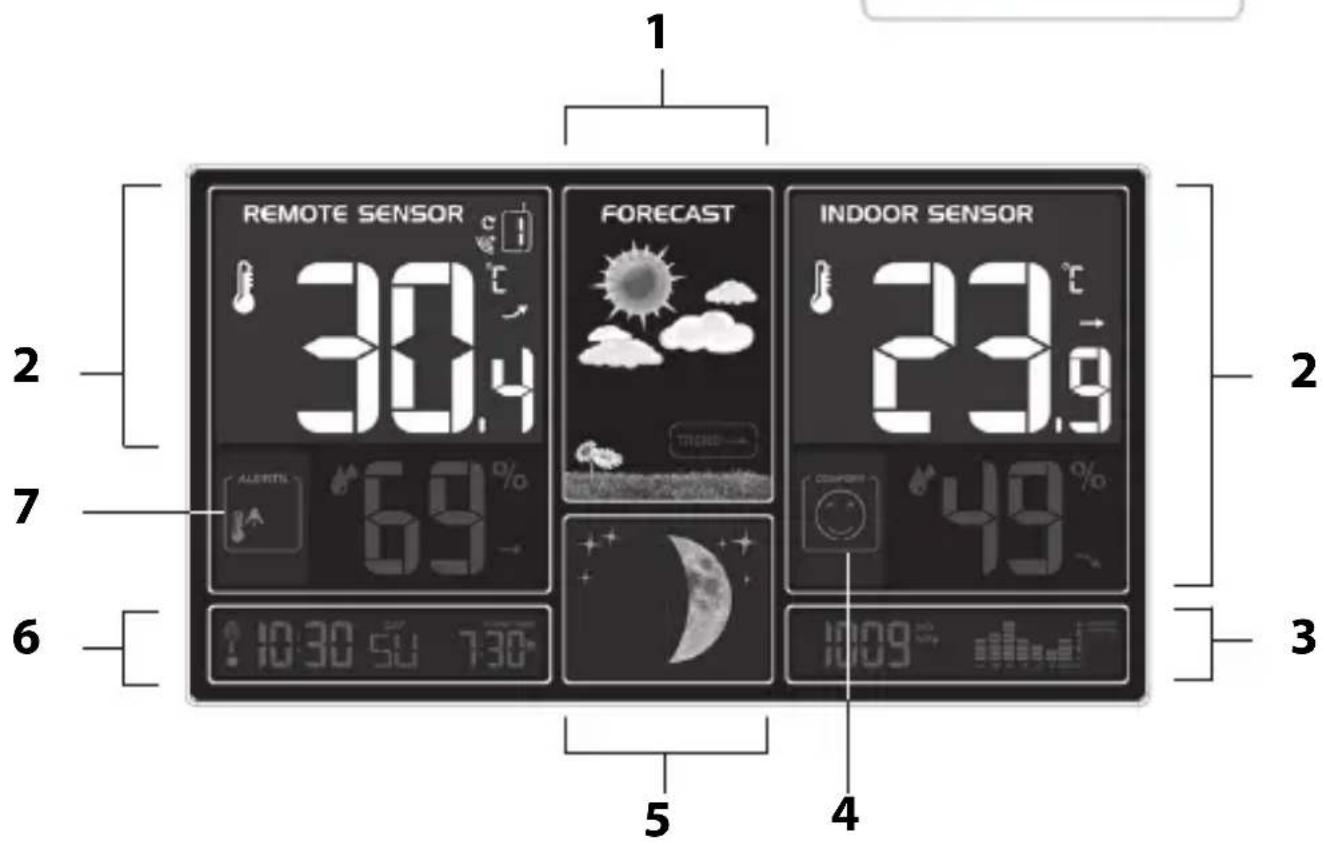

Vista frontal

JANETHA SENSOR 30.4 6.9 23.9 JANETHA SENSOR 12.30/2017 1:00

REMOTE SENSOR 30.4 FORECAST 23.9 INDOOR SENSOR 1 2 7 6 69% 10:30 50 7:30 49% 10:09

1 vea "Predicción y tendencia meteorológica"
2 vea "Datos meteorológicos"
3 vea "Indicación de presión atmosférica"
4 vea "Indicador de sensación de bienestar"
5 vea "Indicador de fases lunares"
6 vea "Visualización de hora y calendario"
7 vea "Alarma de temperatura y de hielo"

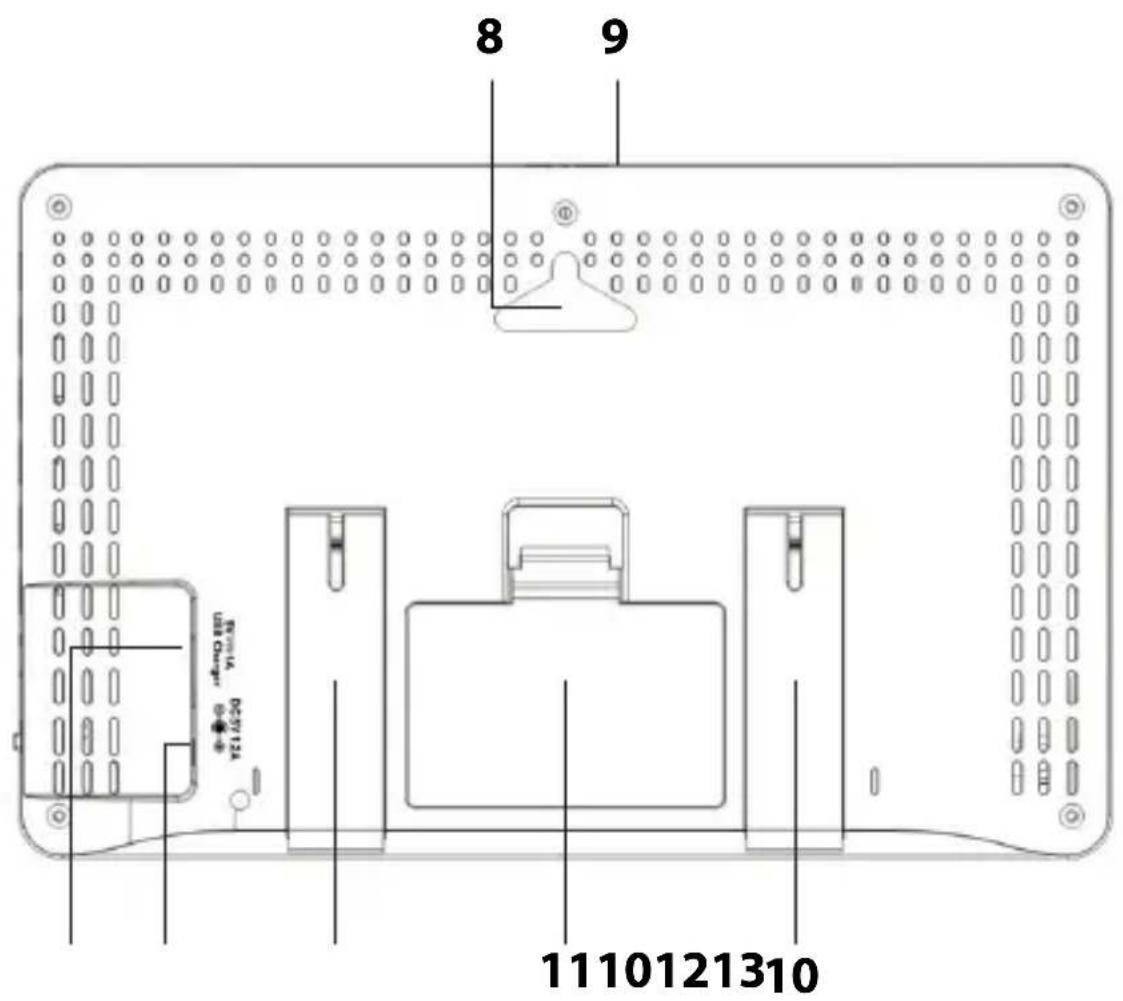

Vista posterior

8 9 1110121310

8 Asa para colgar
9 Sensor ⚙ / z ^z

• Encender la iluminación de la pantalla
• Activar la función de repetición de despertador

10 Soporte plegable
11 Compartimento para las pilas (2x LR6, 1,5 V)
12 Conexión DC 5V 1.2 A para el adaptador de red
13 Conexión USB para carga externa (Smartphone, reproductor MP3, etc.)

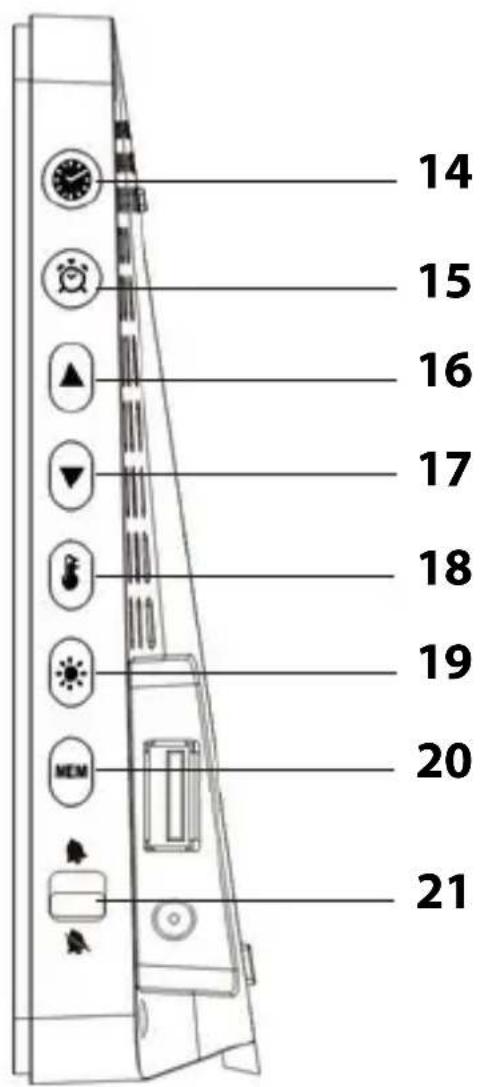

Vista lateral (botones de control)

14 15 16 17 18 19 20 21

14 Botón

• Activar modo de ajuste manual
• guardar ajuste predeterminado
• cambiar entre visualización de segundos y de fecha

15 Botón

• Ajustar hora de alarma
• cambiar entre visualización de despertador y de fecha

16 Botón ▲

• Ajuste de valores (aumentar)
• cambiar entre °C y °F
• Iniciar/detener manualmente la recepción inalámbrica y el emisor de señal horaria

17 Botón ▼

• Ajuste de valores (reducir)
• Acceder a los valores de cada uno de los sensores exteriores
• Iniciar manualmente la recepción inalámbrica del sensor exterior

18 Botón

• Activar alarma de temperatura
• Seleccionar los límites de temperatura para la alarma de temperatura

19 Botón

• Ajustar la luminosidad de la pantalla (5 niveles)
• Modificar unidades de medida de presión atmosférica

20 Botón MEM

- Mostrar/eliminar los valores MAX/MIN guardados

21 Botón ON/OFF

- Conectar y desconectar el despertador

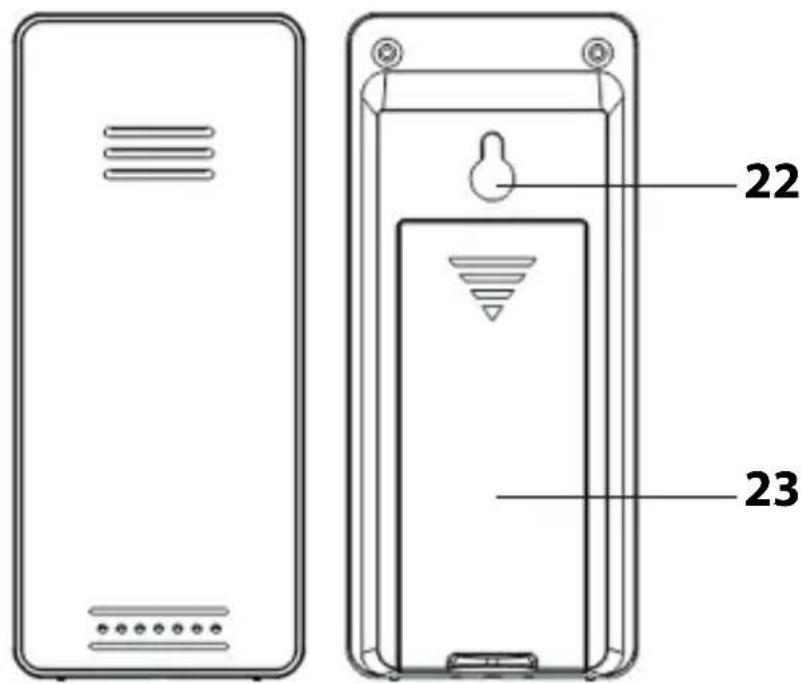

Sensorexterior inalámbrico

22 23

22 Asa para colgar
23 Compartimento para las pilas (2x LR03, 1,5 V)

Puesta en funcionamiento

• Siga la secuencia indicada y coloque en primer lugar las pilas en el sensor exterior. Solo de este modo puede funcionar correctamente la estación meteorológica.
• No utilice baterías, porque tienen una tensión muy baja (solo 1,2 V en vez de 1,5 V). Esto influye entre otras cosas en la exactitud de medida.
• Utilice si es posible pilas alcalinas en vez de pilas de carbono-zinc. Las pilas alcalinas duran más tiempo, en particular con temperaturas exteriores bajas.

Sensor exterior inalámbrico

1. Retire la tapa del compartimento para las pilas de la parte trasera del sensor exterior, presionando ligeramente sobre las flechas impresas. Deslice la tapa del compartimento de las pilas del sensor exterior en el sentido de las flechas.
2. Coloque 2 pilas del tipo LR03 (AAA)/1,5 V tal y como se muestra en el fondo del compartimento. Preste atención a la polaridad correcta de las pilas (+/-).
3. Deslice nuevamente la tapa del compartimento de las pilas del sensor exterior.

Estación base

Puede hacer funcionar la estación meteorológica inalámbrica con el adaptador de red o con pilas.

Si la estación meteorológica está conectada a un enchufe, funciona mediante la corriente eléctrica, aunque estén colocadas las pilas en el aparato. Saque las pilas descargadas del compartimento de las pilas, ya que podrían tener pérdidas de líquido.

ADVERTENCIA de daños materiales

- Utilice exclusivamente el adaptador de corriente incluido en el material suministrado para la alimentación eléctrica.

Alimentación eléctrica

1. Introduzca el enchufe del adaptador de red suministrado en la toma DC 5 V 1.2 A de la estación base.
2. Conecte el adaptador a un enchufe con la tensión indicada en los "Datos Técnicos".
3. Espere unos 30 minutos. La estación base necesita ese tiempo para recoger todos los datos meteorológicos y recibir la señal inalámbrica del emisor de señal horaria.

Funcionamiento con pilas

1. Presione ligeramente la lengüeta de cierre hacia la tapa del compartimento de las pilas y retírela.

2. Coloque 2 pilas del tipo LR6 (AA)/1,5 V tal y como se muestra en el fondo del compartimento. Preste atención a la polaridad correcta (+/-).

3. Vuelva a colocar la tapa del compartimento de las pilas.

4. Espere unos 30 minutos. La estación base necesita ese tiempo para recoger todos los datos meteorológicos y recibir la señal inalámbrica del emisor de señal horaria.

Iniciar la recepción inalámbrica

Cuando se conecta la estación base a la corriente, se visualizan todos los indicadores en la pantalla durante un momento. Además se ilumina brevemente la pantalla y emite un pitido.

A continuación el aparato se conecta, mostrando el número de ondas la calidad de la recepción. Cuantas más ondas se muestren en la pantalla, mejor es la recepción.

Durante la recepción del emisor de señal horaria están desactivados todos los botones (excepto ▲).

En cuanto la señal de los emisores de señal horaria y de los sensores exteriores inalámbricos alcanzan la fuerza suficiente, se muestran los datos correspondientes en la pantalla de forma permanente.

Emisor de señal horaria:	Fecha y horaSímbolo de torre de comunicaciones
Sensor exterior inalámbrico:	Temperatura exteriorHumedad atmosférica
Estación base: Temperatura interiorHumedad atmosférica

La estación meteorológica se conecta varias veces para la recepción todas las noches. Al hacerlo, la hora mostrada se compara con la del emisor de señal horaria y se corrige en su caso.

Si no se recibe una señal suficientemente potente, la estación base interrumpe el proceso de recepción pasados unos minutos y desaparece el símbolo de la torre de emisión. El proceso de recepción se iniciará nuevamente en un momento posterior.

En ese caso la hora comienza a avanzar normalmente (partiendo de las "00:00").

Los datos del sensor exterior inalámbrico se transmiten continuamente varias veces cada minuto.

Lista de comprobación en caso de fallo en la indicación de datos en la pantalla

No hay indicación de datos del emisor de señal horaria
1.	Compruebe si el lugar de ubicación de la estación base es adecuado, consulte "seleccionar ubicación".
2.	Vuelva a iniciar manualmente el procedimiento de recepción, consulte "iniciar manualmente la recepción".

3. Espere hasta que la estación base vuelva a conectarse automáticamente para la recepción en un momento posterior. Normalmente la recepción es mejor durante las horas nocturnas.

4. Realice manualmente los ajustes cuando no sea posible la recepción en el lugar de ubicación, consulte "ajustar manualmente hora y fecha".

No hay indicación de datos del sensor inalámbrico exterior
1.	Compruebe si las pilas están bien colocadas.
2.	Compruebe si el lugar de ubicación del sensor exterior es adecuado, consulte "seleccionar ubicación".
3.	Mantenga pulsado el botón ▼ para iniciar manualmente la recepción inalámbrica del sensor exterior.

Ajuste manual de hora y fecha

Cuando pasan más de 20 segundos entre una pulsación de botón y otra, el proceso de ajuste finaliza automáticamente y hay que volver a repetirlo.

1. Mantenga pulsado el botón hasta que en la pantalla parpadee la indicación del formato de 12 y 24 horas.

2. Seleccione el formato deseado utilizando los botones ▲y▼"12 H" o "24 H").

3. Pulse ⚙, para guardar el ajuste. En la pantalla aparece "00".

4. Seleccione la zona horaria en la que se encuentra con los botones ▲ o ▼ (para la mayoría de los países de Europa el valor correcto es "00").

5. Continúe como se describe más arriba:

-Pulse el botón ▲ o ▼para seleccionar los valores deseados.
-Pulse 📋, para guardar los ajustes realizados.

1. Realice los siguientes ajustes:

-Horas
-Minutos
-Formato de fecha (día/mes o mes/día)
-Año
-Mes
-Día
-Idioma (se refiere únicamente al indicador del día de la semana)

Iniciar manualmente la recepción de la señal

Si el símbolo lateral de señal radio desaparece, es que ha dejado de recibirse la señal radio del emisor de señal horaria. No obstante, la indicación de hora sigue siendo precisa.

-Mantenga presionado el botón ▲hasta que vuelva a aparecer el símbolo de señal radio. De este modo se inicia manualmente la recepción de señal.

Tenga en cuenta que:

• Si no se consigue la recepción, el símbolo de recepción desaparece pasados unos minutos y la hora en la pantalla sigue visualizándose normalmente.
• Si se consigue la recepción, la estación base se ajusta a la hora recibida del emisor de señal horaria. Si ya ha hecho manualmente los ajustes de hora y fecha, estos se adaptan automáticamente.

Elegir ubicación

ADVERTENCIA de daños materiales

• Proteja la base y el sensor inalámbrico del polvo, los golpes, las temperaturas extremas y la exposición directa al sol.
• Proteja la estación base de la humedad. Coloque la base exclusivamente en un espacio cerrado y seco. El sensor inalámbrico está protegido contra la humedad, pero debe evitarse que se moje directamente, como por ejemplo por la lluvia.

Recepción radio entre la estación base y el sensor inalámbrico exterior

- La distancia máxima entre la base y el sensor inalámbrico debe ser de 60 metros. De todos modos, este alcance es solo posible en caso de "contacto visual directo".

• Los materiales de construcción que tienen efecto de apantallamiento, como por ejemplo el hormigón armado, reducen o impiden la recepción de la señal entre la base y el sensor exterior.
• Los aparatos como televisores, teléfonos inalámbricos, ordenadores y tubos fluorescentes, pueden interferir en la recepción de la señal.
• No coloque la base ni el sensor exterior directamente sobre el suelo. Afectaría al alcance.
• Con bajas temperaturas durante el invierno, el rendimiento de las pilas del sensor exterior puede recudirse significativamente. Esto disminuye el alcance del emisor.

Recepción radio entre la estación base y el emisor de señal horaria

- No lo coloque cerca de televisores, ordenadores o monitores. Tampoco deben colocarse bases de teléfonos inalámbricos en las proximidades de la estación meteorológica.

- Normalmente la recepción es mejor durante las horas nocturnas. Si la base no recibe durante el día, es buena idea recibir la señal durante las horas nocturnas y con total intensidad.

- Dependiendo de la ubicación, puede ocurrir en casos aislados que la estación base reciba señales de otros emisores de señal horaria o incluso de dos emisores de forma alternativa. No es un fallo del aparato. En ese caso cambie la ubicación de la base.

• La meteorología, por ejemplo una tormenta intensa, puede producir problemas en la recepción.
• Puede que la emisora se desconecte ocasionalmente durante breves periodos de tiempo, por ejemplo para realizar trabajos de mantenimiento.

Colocar la estación base

La estación base dispone en la parte posterior de dos patas de soporte plegables y de un asa para colgar.

-Coloque la base lo más cerca posible de una ventana. Normalmente la recepción es mejor en ese lugar.

Colocación del sensor exterior inalámbrico

El sensor exterior inalámbrico dispone de un asa para colgar en la parte posterior.

-Coloque o cuelgue el sensor exterior en un lugar en el que esté protegido de los efectos directos de las precipitaciones (lluvia, sol, viento, etc). Son por ejemplo lugares adecuados una marquesina o una cochera.

Utilizar otros sensores inalámbricos

La estación base se suministra con un sensor exterior. No obstante puede funcionar hasta con tres sensores exteriores.

Para mayor información o para realizar pedidos con cargo, diríjase a la siguiente dirección de correo electrónico: [e-mail].

- Los sensores exteriores pueden colocarse en habitaciones diferentes o al aire libre.

- A cada sensor se le debe asignar un número propio (=n° del canal de transmisión).

Procedimiento:

1. Coloque juntos la estación base y el sensor exterior.
2. Retire la tapa del compartimento de las pilas de la parte de atrás de los sensores exteriores.
3. Ajuste un canal propio para cada sensor exterior con los interruptores correspondientes. El sensor incluido en el material suministrado utiliza de forma estándar el canal 1, por tanto seleccione el canal 2 para el segundo sensor y el canal 3 para el tercero.
4. Coloque dos pilas del tipo marcado en el fondo. Preste atención a la polaridad correcta (+/-).
5. Vuelva a colocar la tapa del compartimento de las pilas.
6. Seleccione con el botón ▼el sensor exterior correspondiente (1, 2 o 3) para recibir la indicación de sus datos.

- También puede presionar repetidamente el botón hasta que en la pantalla se muestre junto al indicador de canal el sensor inalámbrico exterior correspondiente Este es el símbolo de que los datos de los sensores exteriores son consultados y mostrados sucesivamente.

- Cuando no aparece el número del canal después de la colocación de las pilas, presione el botón TX en el sensor inalámbrico correspondiente. Al hacerlo se transmiten directamente los datos meteorológicos a la estación base.

Finalmente puede colocar el nuevo sensor exterior inalámbrico en un lugar apropiado.

Acerca del emisor de señal horaria DCF77

El radio-reloj integrado en la estación meteorológica recibe la señal radio del emisor de señal horaria DCF77. Esta emite la hora oficial de la República Federal de Alemania en onda larga con una frecuencia de 77,5 kHz.

La emisora está en Mainflingen, junto a Frankfurt am Main y, con un alcance de 2.000 km, hace llegar las señales de radio a la mayoría de los relojes radio controlados de Europa occidental.

En cuanto la base tiene corriente (de las pilas o de la red), se conecta el receptor y busca la señal del emisor DCF77. Si se recibe la señal horaria con fuerza suficiente, se muestran la fecha y la hora en la pantalla.

La estación base se conecta varias veces diariamente y sincroniza la hora con la señal radio del emisor DCF77. En caso de no recibirse la señal, por ejemplo por una tormenta intensa, el aparato sigue funcionando con precisión y se vuelve a conectar nuevamente en la siguiente hora prevista.

Indicadores en pantalla de la estación base

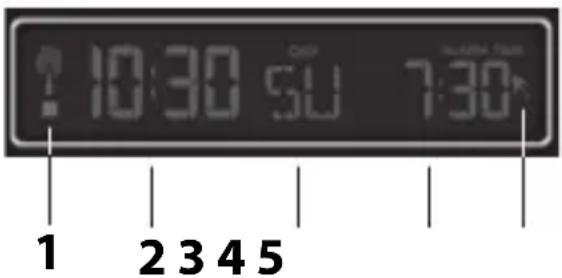

Indicadores de hora y calendario

10:30 SU 7:30 1 2 3 4 5

1 Símbolo de recepción de la emisora de señal horaria
2 hora actual en formato de 12 o 24 horas

Si el reloj está en formato 12 horas, las horas después del medio día se identificarán con "PM".

3 día de la semana actual
4 · Hora de alarma seleccionada o

• Día y mes o
• Visualización de segundos

La indicación estándar es el día y el mes. Establezca la indicaciones reales mediante los botones 🎨 y 🏠

5 La función despertador está activada, consulte "Despertarse"

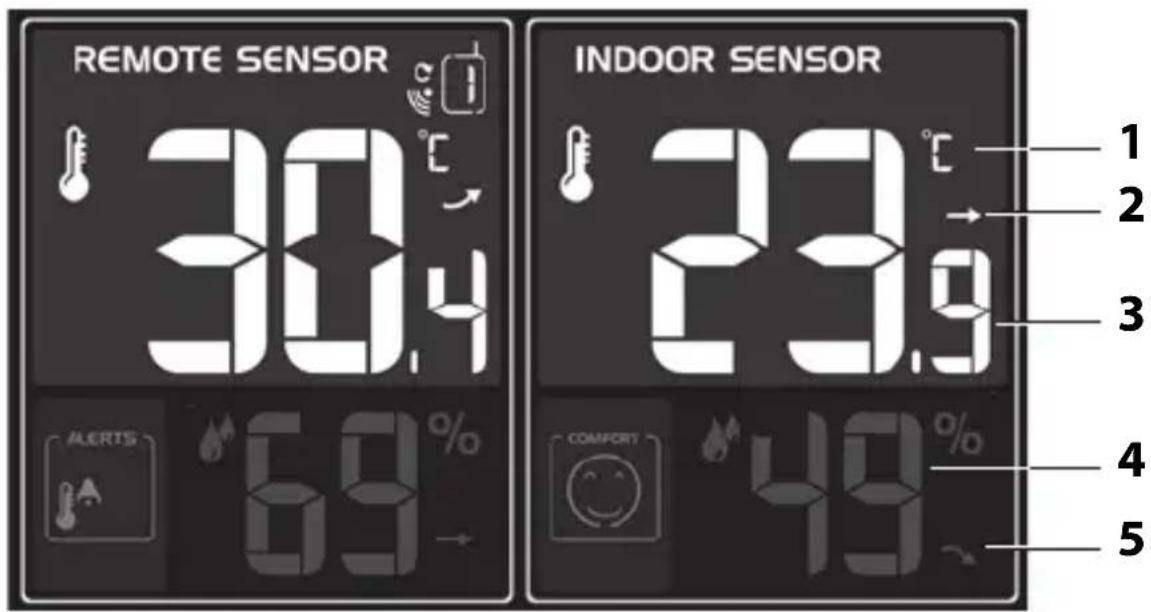

Datos meteorológicos

REMOTE SENSOR 30.4 INDOOR SENSOR 23.9 1 2 3 4 5 69% 69% COMFORT 49%

Los datos que se muestran de la zona exterior (REMOTE SENSOR) e interior (INDOOR SENSOR) son idénticos en su mayor parte.

1 Unidades de temperatura (°C o °F)
2 Tendencia de la temperatura, vea "Tendencia de la temperatura y la humedad del aire"
3 Temperatura en grados centígrados o Farenheit
4 Humedad del aire calibrada en tanto por ciento
5 Tendencia de la humedad del aire, vea "Tendencia de la temperatura y la humedad del aire"

Predicción meteorológica y tendencia

Después de la puesta en funcionamiento, los datos de predicción meteorológica no pueden utilizarse durante unas 12 horas, ya que la estación meteorológica necesita ese tiempo para recoger y valorar los datos meteorológicos.

La predicción meteorológica se realiza a partir de los datos recogidos y de las variaciones de la presión atmosférica medidas al hacerlo.

La predicción se realiza para un radio de unos 30 a 50 km alrededor de la estación meteorológica y para un periodo entre 12 y 24 horas.

La exactitud de la previsión meteorológica ronda el 75 %.

Los símbolos meteorológicos indican la evolución del tiempo en las próximas 8 horas, no la situación meteorológica actual.

FORECAST

soleado ligeramente nuboso nublado lluvioso

lluvia intensa nieve

Teniendo también en cuenta la tendencia de la presión atmosférica, son posibles otras interpretaciones.

presión en aumento

presión constante

presión en descenso

Dos ejemplos:

• La previsión meteorológica indica lluvia, la presión atmosférica desciende mucho y rápidamente >> es probable una lluvia fuerte.
• La previsión meteorológica indica lluvia, la presión atmosférica ha aumentado en las últimas 12 horas pero a vuelto a descender ligeramente en las últimas 3 horas >> es probable una lluvia débil.

Tendencia de la temperatura y la humedad del aire

Se muestra la tendencia en forma de flecha para los valores de la temperatura y humedad del aire medidos por la estación base y el sensor inalámbrico exterior:

ascendente

constante

descendente

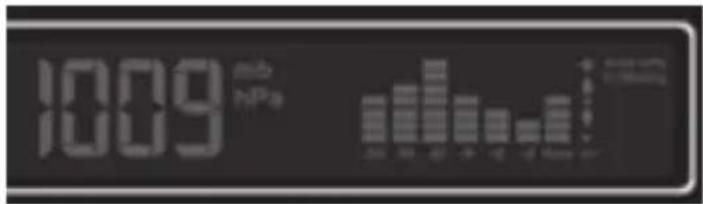

Indicador de presión atmosférica

1009 mb HPa

La presión atmosférica dominante actualmente se muestra en las unidades seleccionadas.

A la derecha se muestra el historial de presión atmosférica de las última 24 horas.

Para cambiar las unidades:

1. Mantenga presionado el botón ⚙, hasta que en la pantalla parpadee la unidad de presión atmosférica.
2. Seleccione la unidad deseada (mb, HPa o InHg) con los botones ▲ o ▼
3. Pulse ⚙, para confirmar la selección.

Indicador de fases lunares

Las fases lunares se actualizan automáticamente al cambiar la fecha.

Luna nueva cuarto creciente media luna

gibosa iluminante

luna llena gibosa menguante media luna

cuarto menguante

Indicador de sensación de bienestar

El indicador de sensación de bienestar se compone de indicador de temperatura (T) y de humedad (H). Los valores se miden en la estación base.

T: muy agradable

H: muy agradable

T: agradable

H: agradable

T: algo de frío o calor

H: algo seco o húmedo

T: demasiado frío o calor

H: demasiado seco o húmedo

T: excesivo frío o calor

H: excesivamente seco o húmedo

Datos meteorológicos guardados

Con el botón MEM, hace que se muestre los valores más alto y más bajo de las últimas 24 horas relativos a la temperatura y humedad del aire.

• Presionar 1 vez: Se muestran los valores máximos
• Presionar 2 veces: Se muestran los valores mínimos
• Presionar 3 veces: se muestra la pantalla normal

Para borrar los valores guardados:

- Mantenga presionado el botón MEM unos 3 segundos hasta que los valores desaparezcan.

Alarma de temperatura y de hielo

Información general

• Con la alarma de temperatura puede controlar el intervalo de temperaturas. Si se sobrepasan los límites superiores o inferiores de temperatura, se activa una alarma óptica y acústica.
• Usted mismo puede ajustar los límites de temperatura. Ajuste estándar: de -20 °C a 60 °C.
• Si está empleando varios sensores exteriores, puede seleccionar un intervalo de temperaturas diferente para cada uno de ellos.

Ajustar el intervalo de temperaturas

1. Solo en el caso de que tenga varios sensores exteriores inalámbricos conectados con la estación base:
   Seleccione el sensor deseado con el botón ▼ (preste atención al indicador de canal).
2. Mantenga pulsado el botón ⚙, hasta que en la pantalla aparezca una flecha y parpadee "Hi".
3. Con los botones ▲ o ▼ seleccione el límite superior de temperatura.
4. Pulse 📁, para confirmar el valor introducido.
5. Con los botones ▲ o ▼ seleccione el límite inferior de temperatura "LO".
6. A continuación presione 🍻.

Activar alarma de temperatura

-Pulse una vez el botón para activar la alarma de humedad.

Al alcanzar los márgenes del intervalo de temperatura, se emiten unos tonos de alarma y en el indicador de temperatura parpadea "ALERTS". Pulse cualquier botón para desactivar el tono de alarma.

• Cuando la temperatura es superior al límite superior de temperatura establecido, en la pantalla parpadea también "Hi".
• Cuando la temperatura es inferior al límite inferior de temperatura establecido, en la pantalla parpadea también "LO".

• ... mientras sigan dándose las condiciones para la alarma de temperatura o
• ... hasta que pulse una vez el botón: desaparece "ALERTS" y deja de parpadear la temperatura.

Alarma de hielo

Cuanto está activa la alarma de temperatura (consulte el capítulo anterior), también se activa automáticamente la alarma de hielo.

Si en la pantalla aparece el símbolo del hielo, la temperatura exterior está entre -1 °C y 3 °C (30 °F y 37 °F).

Incluso aunque no se visualice la alarma de hielo, con temperaturas alrededor del punto de congelación existe siempre el peligro de escarcha o de hielo.

Despertador

Ajustar hora de alarma

1. Pulse una vez

En la pantalla se muestra ALARM TIME.

1. Mantenga presionado unos segundos hasta que parpadeen las horas del despertador.
2. Ajuste la hora deseada con los botones ▲o ▼
3. Pulse 📋.

En la pantalla parpadean los minutos de la hora de alarma.

1. Ajuste los minutos deseados con los botones ▲ o ▼
2. Finalmente presione 🔒 para guardar los ajustes.

Conectar y desconectar la función despertador

-Active la función despertador con el interruptor inferior (ON) y desactivada OFF). Cuando se muestra el símbolo la función despertador está activada.

Despertarse

A la hora establecida, le despertará un sonido de despertador que irá aumentando en volumen gradualmente.

Desconectar totalmente el despertador

-Presione cualquier botón de la base (excepto / z ^z para parar la alarma.

Función Autostop

Si no presiona ningún botón, la alarma se detendrá automáticamente después de 2 minutos. Pasadas 24 horas, la alarma sonará nuevamente.

Repetición de la alarma (Función Snooze)

-Toque una vez el botón táctil cuando suene la señal de alarma.

La señal de alarma deja de sonar y parpadean y z ^2 Después de 5 minutos, vuelve a conectarse el aparato y suena de nuevo el despertador. Este proceso puede repetirse varias veces.

Otras funciones

Iluminación de la pantalla

Funcionamiento con pilas

-Pulse el sensor para activar la iluminación de la pantalla durante 15 segundos.

Funcionamiento conectado a la red eléctrica

Si tiene conectada la base a la red eléctrica por medio del adaptador de red, la pantalla estará permanentemente iluminada.

-Pulse repetidamente el botón☀ para seleccionar uno de los cinco niveles diferentes de luminosidad.

Carga a través de USB

Puede cargar dispositivos como smartphones o reproductores de MP3 a través del USB en la parte posterior de la estación base, si la estación base está conectada a la corriente.

Tenga en cuenta las instrucciones del fabricante del dispositivo que conecte.

-Una el conector USB y el dispositivo externo mediante un cable USB (no incluido en el volumen de suministro).

Cambio de la unidad de medida

-Presione el botón▲para que se muestre la temperatura en ° Celsius o ° Fahrenheit.

Cambiar entre hora de verano y de invierno

El cambio de hora de verano a hora de invierno y viceversa se realizan automáticamente si hay una buena recepción de la señal horaria. Si está activada la hora de verano, en la pantalla aparecerá "DST" (Daylight Saving Time).

Indicador de cambio de pilas

Hay un indicador de cambio de pilas tanto para la estación base como para el sensor exterior inalámbrico.

Cuando parpadee el símbolo en la pantalla debe sustituir las pilas de la estación base (INDOOR SENSOR) o del sensor exterior inalámbrico (REMOTE SENSOR) por unas nuevas.

Proceda del mismo modo que se ha descrito en el punto "Puesta en funcionamiento".

Tenga en cuenta que:

• Utilice únicamente el tipo de pilas especificado en los "Datos técnicos".
• Sustituya siempre todas las pilas.
• Elimine las pilas usadas siguiendo la normativa medioambiental, consulte "Eliminación".

Limpieza

1. En funcionamiento conectado a la red eléctrica: Quite el enchufe del adaptador de la base.
2. Cuando sea necesario, limpie la base y el sensor inalámbrico con un paño limpio ligeramente humedecido.
3. Seque totalmente el aparato antes de volver a conectarlo a la red.

Problema/Solución

Problema Causa posible
No puede recibirse la señal DCF77 para la hora.	Compruebe la ubicación elegida.Si es necesario, inicie manualmente la recepción de la señal.Ajuste manualmente la hora.
Los datos de temperatura del sensor exterior aparentan ser muy altos.	Compruebe si el sensor está colocado expuesto directamente a la luz del sol.
En la pantalla se visualiza H.HH o LL.L en vez de los valores registrados de temperatura o humedad relativa.	Los valores están por encima o por debajo del rango de medida.
La indicación es ilegible, la función no está clara o los valores son claramente erróneos.	Vuelva a restaurar la estación meteorológica al estado original.
La estación base no recibe ninguna señal del sensor inalámbrico.	Asegúrese de que no hay ninguna fuente eléctrica de interferencias en las proximidades del sensor o de la base.Compruebe las pilas del sensor.Mueva la base a una posición más cercana al sensor o al contrario.
La hora es diferente exactamente en una, dos o tres horas.	Probablemente ha seleccionado una zona horaria equivocada.

Datos técnicos

Estación base

Modelo: Estación meteorológica WS 1704

Entrada:

$$ 5 \mathrm{V} = 1, 2 \mathrm{A} $$

Pilas:

$$ 2 \times \text { LR6 } (\text { AA }) / 1, 5 \mathrm{V} = $$

Rango de medida

-Temperatura:

$$ 0 ^ {\circ} \mathrm{C} - 5 0 ^ {\circ} \mathrm{C} (3 2 ^ {\circ} \mathrm{F} - 1 2 2 ^ {\circ} \mathrm{F}) $$

- Presión atmosférica: 600 hPa/mb-1100 hPa/mb o

17,72 inHg-32,50 inHg o

450,0 mmHg-825,0 mmHg

-Humedad atmosférica: 20% - 95%

Sensor exterior inalámbrico

Pilas:

-Presión atmosférica: igual que en la estación base

-Humedad atmosférica: igual que en la estación base

Frecuencia de emisión: 433, 92 MHz

Potencia máxima de transmisión:

$$ + 1 0 \mathrm{dBm} $$

Alcance: 60 metros (en terreno abierto)

Adaptador de red

Entrada: 100-240 V\~, 50/60Hz

Salida:

$$ 5 \mathrm{V} = - / 1, 2 \mathrm{A} $$

Nivel de seguridad:

$$ \parallel \lrcorner $$

Distribuidor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Hamburgo, Alemania

Nuestros productos se están desarrollando y mejorando continuamente. Por este motivo cabe la posibilidad de que en cualquier momento pudiera haber cambios en el diseño o modificaciones técnicas.

Declaración de conformidad

Por la presente, Waagen-Schmitt GmbH declara que la estación meteorológica WS1704 cumple las directivas 2014/53/UE, 2014/35/UE y 2011/65/UE.

El texto completo declaración de conformidad CE está disponible en la siguiente dirección de Internet:

www.ade-germany.de/doc

Esta declaración perderá su validez si en la balanza se realizan modificaciones no autorizadas por el fabricante.

22089 Hamburgo, Alemania

C€

Garantía

Estimada/o cliente,

La empresa Waagen-Schmitt GmbH garantiza durante 2 años a partir de la fecha de compra, la eliminación de los defectos debidos a fallos de material o fabricación, mediante reparación o cambio del equipo.

En caso de solicitar la aplicación de la garantía, lleve el artículo a su distribuidor con el justificante de compra (explicando el motivo de la reclamación).

Eliminación del embalaje

Elimine el embalaje separando los materiales. Lleve el papel y cartón al contenedor de cartón y las láminas al de plásticos.

Eliminación del artículo

Elimine el artículo conforme a la normativa correspondiente aplicable en su país.

Los aparatos no deben eliminarse con la basura doméstica normal

El artículo debe ser eliminado de forma adecuada al final de su vida útil. Para ello se deben reciclar las piezas del aparato y así evitar un daño al medio ambiente.

Deposite el aparato antiguo en un punto de recogida de restos electrónicos o de desechos reciclables.

Para más información, diríjase a su empresa de recogida de residuos o administración local.

Las pilas y baterías no son residuos domésticos

Todas las pilas y baterías deben depositarse en los puntos de recogida del ayuntamiento, distrito o en los comercios. De este modo puede realizarse la eliminación de pilas y baterías de una forma respetuosa con el medio ambiente.

Chère cliente, cher client,
